- 1.
- 2.
- 3.

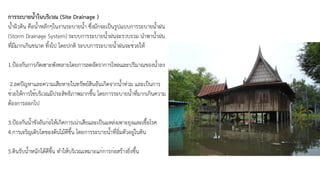

- 4. การระบายน้ำในบริเวณ (Site Drainage) น้ำผิวดิน คือน้ำหลักๆในงานระบายน้ำ ซึ่งมักจะเป็นรูปแบบการระบายน้ำฝน (Storm Drainage System) ระบบการระบายน้ำฝนจะรวบรวม นำพาน้ำฝน ที่มีมากเกินขนาด ทิ้งไป โดยปกติ ระบบการระบายน้ำฝนจะช่วยให้ 1.ป้องกันการกัดเซาะพังทลายโดยการลดอัตราการไหลและปริมาณของน้ำลง 2.ลดปัญหาและความเสียหายในทรัพย์สินอันเกิดจากน้ำท่วม และเป็นการ ช่วยให้การใช้บริเวณมีประสิทธิภาพมากขึ้น โดยการระบายน้ำที่มากเกินความ ต้องการออกไป 3.ป้องกันน้ำขังอันก่อให้เกิดการเน่าเสียและเป็นแหล่งเพาะยุงและเชื้อโรค 4.การเจริญเติบโตของต้นไม้ดีขึ้น โดยการระบายน้ำที่อิ่มตัวอยู่ในดิน 5.ดินรับน้ำหนักได้ดีขึ้น ทำให้บริเวณเหมาะแก่การก่อสร้างยิ่งขึ้น

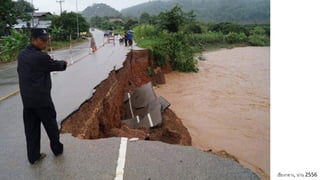

- 5.
- 6.
- 8.

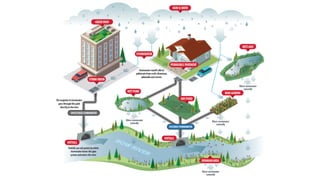

- 11.

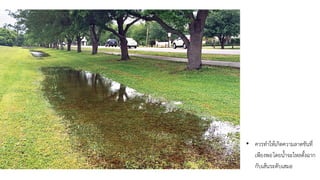

- 12.

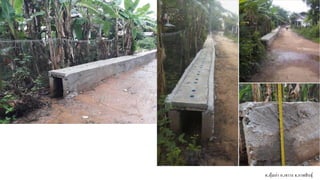

- 13.

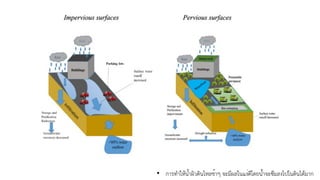

- 14.

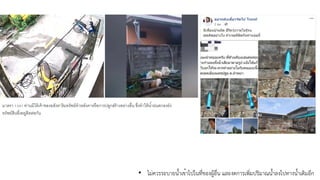

- 15. • ไม่ควรระบายน้ำเข้าไปในที่ของผู้อื่น และงดการเพิ่มปริมาณน้ำลงไปทางน้ำเดิมอีก มาตรา&'(& ท่านมิให้เจ้าของอสังหาริมทรัพย์ทําหลังคาหรือการปลูกสร้างอย่างอืAน ซึAงทําให้นํDาฝนตกลงยัง ทรัพย์สินซึAงอยู่ติดต่อกัน
- 16.
- 17.

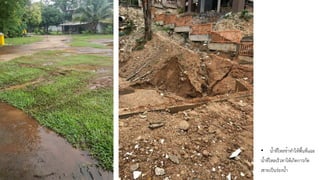

- 18.
- 19.

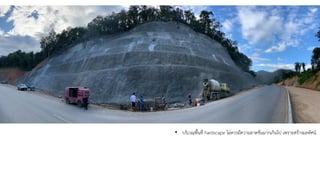

- 20. • บริเวณพื้นที่ hardscapeไม่ควรมีความลาดชันมากเกินไป เพราะสร้างมลทัศน์

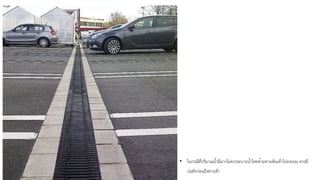

- 21.

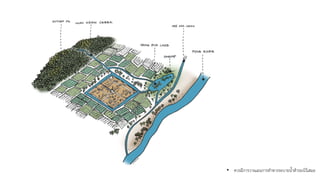

- 23.
- 24.

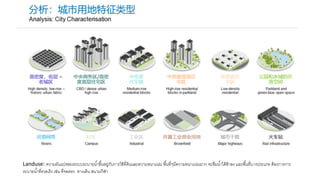

- 25. Landuse: ความผันแปรของระบบระบายนํ2าขึ2นอยู่กับการใช้ที<ดินและความหนาแน่น พื2นที<ๆมีความหนาแน่นมากจะซึมนํ2าได้ช้าลง และพื2นที<บางประเภท ต้องการการ ระบายนํ2าที<รวดเร็ว เช่น ที<จอดรถ ทางเดิน สนามกีฬา

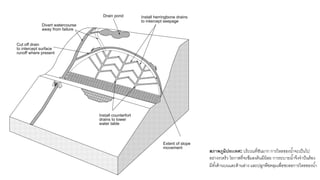

- 26. สภาพภูมิประเทศ: บริเวณที)ชันมาก การไหลของนํ8าจะเป็นไป อย่างรวดร็วโอกาสที)จะซึมลงดินมีน้อย การระบายนํ8าจึงจําป็นต้อง มีทั8งด้านบนและด้านล่าง และปลูกพืชคลุมเพื)อชะลอการไหลของนํ8า
- 27. ขนาดของบริเวณที/จะทําการระบายนํ5า: ขนาดของพื)นที,เป็นตัวกําหนดปริมาณนํ)าหลัง ฝนตก โดยเฉพาะพื)นที,ดาดแข็งเช่นถนน หลังคา ลานต่างๆ ยิ,งมีมากเท่าใด ระบบการ ระบายนํ)าก็จะต้องใหญ่ขึ)นเท่านั)น

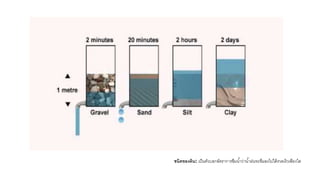

- 28.

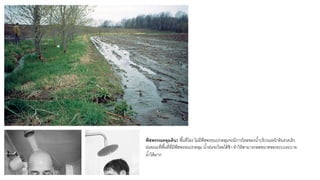

- 29. พืชพรรณคลุมดิน: พื#นที'โล่ง ไม่มีพืชพรรณปกคลุมจะมีการไหลของนํ#าบริเวณหน้าดินรวดเร็ว ฝนขณะที'พื#นที'ที'มีพืชพรรณปกคลุมนํ#าฝนจะไหลได้ช้า ทําให้สามารถลดขนาดของระบบระบาย นํ#าได้มาก

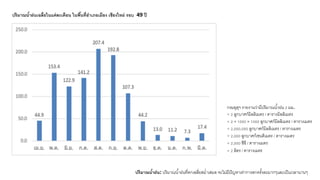

- 30. ปริมาณนํ)าฝน: ปริมาณนํ)าฝนที-ตกเฉลี-ยสมํ-าเสมอ จะไม่มีปัญหาเท่าการตกครั)งละมากๆและเป็นเวลานานๆ ปริมาณนํ)าฝนเฉลี/ยในแต่ละเดือนในพื)นที/อําเภอเมือง เชียงใหม่ รอบ 49 ปี กรมอุตุฯ รายงานว่ามีปริมาณนํ)าฝน F มม. = F ลูกบาศก์มิลลิเมตร / ตารางมิลลิเมตร = F × NOOO × NOOO ลูกบาศก์มิลลิเมตร / ตารางเมตร = F,OOO,OOO ลูกบาศก์มิลลิเมตร / ตารางเมตร = F,OOO ลูกบาศก์เซนติเมตร / ตารางเมตร = F,OOO ซีซี / ตารางเมตร = F ลิตร / ตารางเมตร
- 31.

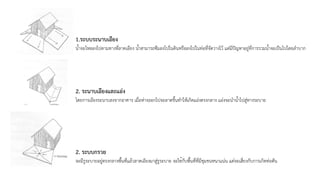

- 32. 1.ระบบระนาบเอียง น้ำจะไหลลงไปตามทางที่ลาดเอียง น้ำสามารถซึมลงไปในดินหรือลงไปในท่อที่จัดวางไว้ แต่มีปัญหาอยู่ที่การรวมน้ำจะเป็นไปโดยลำบาก 2.ระนาบเอียงและแอ่ง โดยการเอียงระนาบลงจากอาคาร เมื่อห่างออกไปจะลาดขึ้นทำให้เกิดแอ่งตรงกลาง แอ่งจะนำน้ำไปสู่ทางระบาย 2. ระบบกรวย จะมีรูระบายอยู่ตรงกลางพื้นที่แล้วลาดเอียงมาสู่รูระบาย จะใช้กับพื้นที่ที่มีชุมชนหนาแน่น แต่จะเสี่ยงกับการเกิดท่อตัน

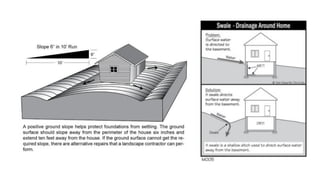

- 34.
- 35. เนินชันที่ทำใหม่ การกัดเซาะจะเกิดขึ้นง่ายมาก การ ระบายน้ำเป็นต้องมี 1.ร่องดักน้ำ: Interceptor Ditch คือรางระบายน้ำที่ อยู่ตอนบนของเนินเพื่อคอยดักน้ำก่อนจะจะไหลลงมาตาม เนิน 2. ขั้นบันได : Terrace จะทำหน้าที่เป็นตัวตัดพื้นที่รับน้ำ ของเนินและชะลอความเร็วของน้ำไม่ให้เกิดการกัดเซาะ และทุกขั้นบันไดจะมีร่องดักน้ำเสมอ

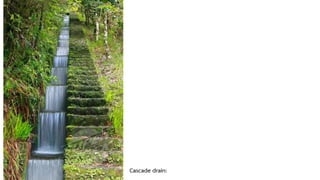

- 36.
- 37.

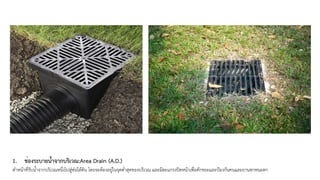

- 38. 1. ช่องระบายน้ำจากบริเวณ:Area Drain(A.D.) ทำหน้าที่รับน้ำจากบริเวณหนึ่งไปสู่ท่อใต้ดิน โดยจะต้องอยู่ในจุดต่ำสุดของบริเวณ และมีตะแกรงปิดหน้าเพื่อดักขยะและป้องกันคนและยานพาหนะตก

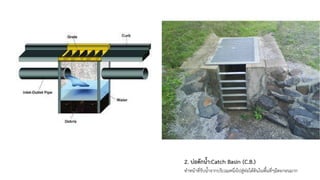

- 39. 2. บ่อดักน้ำ:Catch Basin(C.B.) ทำหน้าที่รับน้ำจากบริเวณหนึ่งไปสู่ท่อใต้ดินในพื้นที่ๆมีตะกอนมาก

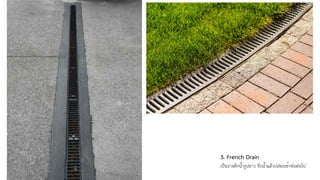

- 40. 3. French Drain เป็นรางดักน้ำรูปยาวรับน้ำแล้วปล่อยเข้าท่อต่อไป
- 41.
- 43.

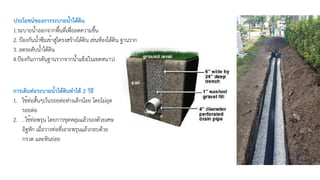

- 44. 1.ระบายน้ำออกจากพื้นที่เพื่อลดความชื้น 2. ป้องกันน้ำซึมเข้าสู่โครงสร้างใต้ดิน เช่นห้องใต้ดินฐานราก 3. ลดระดับน้ำใต้ดิน 4.ป้องกันการดันฐานรากจากน้ำแข็ง(ในเขตหนาว) ประโยชน์ของการระบายน้ำใต้ดิน การเดินท่อระบายน้ำใต้ดินทำได้ 2 วิธี 1. ใช้ท่อสั้นๆเว้นรอยต่อห่างเล็กน้อย โดยไม่อุด รอยต่อ 2. . ใช้ท่อพรุน โดยการขุดหลุมแล้วรองด้วยเศษ อิฐหัก เมื่อวางท่อที่เจาะพรุนแล้วกลบด้วย กรวด และหินย่อย
- 45.

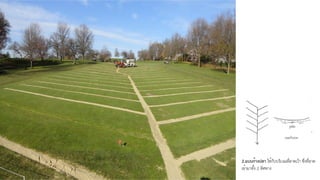

- 46.
- 47.

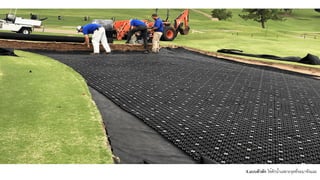

- 48.

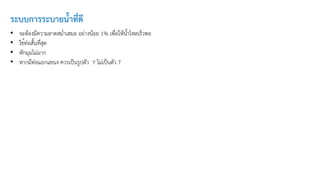

- 49. • จะต้องมีความลาดสม่ำเสมอ อย่างน้อย1% เพื่อให้น้ำไหลเร็วพอ • ใช้ท่อสั้นที่สุด • หักมุมไม่มาก • หากมีท่อแยกแขนง ควรเป็นรูปตัว Y ไม่เป็นตัว T ระบบการระบายน้ำที่ดี

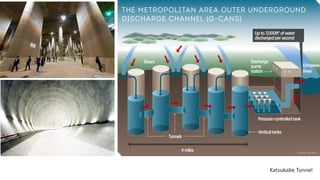

- 51.

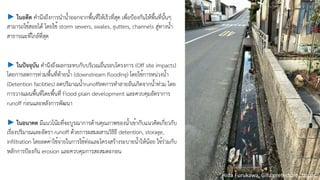

- 53. ► ในอดีต คำนึงถึงการนำน้ำออกจากพื้นที่ให้เร็วที่สุดเพื่อป้องกันให้พื้นที่นั้นๆ สามารถใช้้สอยได้้ โดยใช้้ storm sewers, swales, gutters, channels สู่ทางน้ำ สาธารณะที่ใกล้ที่สุด ► ในปัจจุบัน คำนึงถึงผลกระทบกับบริเวณอื่นรอบโครงการ (Off site impacts) โดยการลดการท่วมพื้นที่ท้ายน้ำ (downstream flooding) โดยใช้การหน่วงน้ำ (Detention facilities) ลดปริมาณน้ำrunoffลดการทำลายอันเกิดจากน้ำท่วม โดย การวางแผนพื้นที่โดยพื้นทีี่ Flood plain development และควบคุมอัตราการ runoff ก่อนและหลังการพัฒนา ► ในอนาคต มีแนวโน้มที่จะบูรณาการด้านคุณภาพของน้ำเข้ากับแนวคิดเกี่ยวกับ เรื่องปริมาณและอัตรา runoff ด้้วยการผสมผสานวิธิธี detention, storage, infiltration โดยลดค่าใช้จ่ายในการใช้ท่อและโครงสร้างระบายน้ำให้น้อย ใช้ร่วมกับ หลักการป้องกัน erosion และควบคุมการสะสมตะกอน Hida Furukawa, Gifu prefecture, Japan.
- 54. Water square BenthempleinRotterdam
