1. Организация производства
поризованного
стеклокерамического материала
«Теплосот» и изделий из него
Ахматов С.П., директор ООО «СОТ» -
«Системообразующие технологии»
г. Томск, ул. Дзержинского 17-4, тф. 43-45-47,
сот. 8-906-958-6459 e-mail: ASP6@ya.ru

2. Эффективный тепло-конструкционный
материал «ТЕПЛОСОТ»

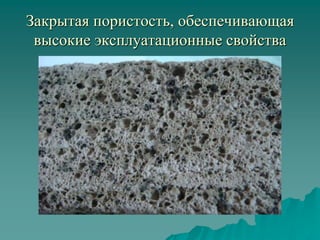

3. Закрытая пористость, обеспечивающая
высокие эксплуатационные свойства

4. Характеристики материала
по ТУ 5741-029-02069295-2004
Наименование
показателя
Норма для изделий со средней плотностью кг/м3 (класс)
300 (1) 400 (3) 700 (6) 1000 (9) 1200 (11)
Средняя плотность, кг/м3 до 300 351-400 601-700 901-1000 1101-1299
Предел плотности на
сжатие, МПа
1,0-1,5 2,5-3,0 4,5-5,0 8-11 10-16
Предел прочности на
изгибе, МПа
0,8-0,9 0,1-1,3 2,1-2,5 3,5-3,9 4,6-5,2
Теплопроводность в сухом
состоянии при температуре
25±5 ºС, Вт/(м∙Сградус)
0,09-0,1 0,12-0,14 0,15-0,17 0,20-0,22 0,25-0,26
Паропроницаемость,
мг/(м.ч.Па)
0,23-0,25 0,19-0,21 0,14-0,15 0,09-0,10 0,23-0,26
Водопоглощение, % 1,8-2,0 2,3-2,4 3,1-3,4 3,8-3,9 4,4-4,5

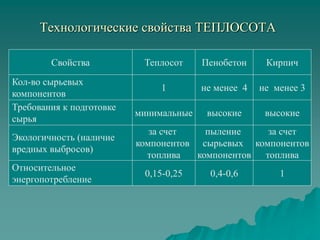

5. Технологические свойства ТЕПЛОСОТА
Свойства Теплосот КирпичПенобетон
Кол-во сырьевых
компонентов
Относительное
энергопотребление
Экологичность (наличие
вредных выбросов)
Требования к подготовке
сырья
1 не менее 4 не менее 3
минимальные высокие высокие
за счет
компонентов
топлива
пыление
сырьевых
компонентов
за счет
компонентов
топлива
0,15-0,25 10,4-0,6

6. Эксплуатационные свойства ТЕПЛОСОТА
Свойства Теплосот КирпичПенобетон
Морозостойкость,
кол-во циклов
Газо- и пылевыделения
Биостойкость (сопротивление
действие микроорганизмов)
Самонесущая способность
(высота неразрушающего
столба)
Атмосфероустойчивость
(на 500 циклов)
Биологическая инертность
(отсутствия воздействия на
живые организмы)
100 15 100
0,9-0,98 0,3-0,7 0,9
абсолютная средняя высокая
нет естьесть
абсолютная
зависит от
состава и
способа
получения
высокая
300-350 90-150 450-1500

7. Сравнительная таблица по физико-механическим и
химическим свойствам строительных материалов
Свойства Теплосот КирпичПенобетон
Средняя плотность, кг/м 3
Прочность на сжатие, кг/см 2
Теплопроводность, Вт/м . град
Звукопоглощение на низких
частотах, %
Теплоустойчивость, 0 С
Водопоглощение объемное,
поверхностное, %
растворимость: в воде
Цвет
в кислотах
в щелочах
300-1200 450-1600 1600-1900
10-1600 5-11 74-300
0,07-0,24 0,07-0,32 0,67-0,87
900-1350 80-450 900-1350
0,03-0,07 0,02-0,03 0,02-0,05
1,8-4,5 13-45 8-20
нерастворимы
нерастворимы
(за искл. HF)
растворимы
нерастворимы
зеленовато-
черный
черный красный

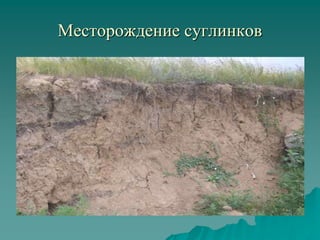

8. Месторождение суглинков

9. ;
ЛЕГКИЕ БЕТОНЫ
КРОВЕЛЬНЫЙ
БРУС
СЕНДВИЧ
ПЛИТА
ПОДГОТОВКА
ШИХТЫ
БЛОКИ
ФОРМИРОВАНИЕ
ИЗДЕЛИЙ
1
3
2
6
4
5
}СУГЛИНОК
ТЕРМИЧЕСКАЯ ОБРАБОТКА
1100 0 -1350 0 С
Госзаказ
Энерго-
сбережение:
Тт.ц. = 5 часов; I т.ц. =15 :45мин/1,98 м3ТС; 1м3ТС =35-55 кВт/час
Сырьевая независимость
Ресурсо-
сбережние:
1 компонент
суглинок
32000 м3
64000 м3
ТС
более 80 млн.
усл. шт. кирпича
более
159900 м.3
глины
1 м 2
Кладки стены
ТС:0,27 м 3
3,3 раз
5,7 раз
Кирпич: 0,9 м3

10. Технология завода «Теплосот»
Повышенная точность геометрии до + 0,1мм
Мелкоштучные
изделия
Стеклокерамическая
плитка
Крупноблочные
изделия
Теплоизолирующий
стеновой материал
Естественный цвет от
светло-серого до черного
Прочность
бетона
Размер стандартный
65-120-250мм
88-120-250мм
Размер под заказ
Размер под заказ
Толщина до 0,12м
Ширина до 1,8м
Длина более 6м
Элементы перекрытия
и тротуарная плитка
Облицовочная
декоративная плитка
Камень забутовочный
и облицовочный
Брак: лом, отходы – перемалываются и получается утеплитель, типа щебень
аглопиритовый, а с незначительным добавлением цемента –
легкие строительные блоки

11. Бывший экспериментальный цех-модуль
с термическим оборудованием

13. Образец облицовочной плитки

14. Многослойный строительный блок

15. Натурные съемки, г.Томск

16. Концепция изделия «БРУС»
Габаритный размер: 0,2 х 0,2 х 6,0 (м)
Объем изделия V(б) = 0,24мз
Масса P(б) = 72 кг
Площадь S(б) = 1,2 м2
Кол-во изделий в 1 мз = 4,17 шт
Из 1м3 присутствующих суглинков производится 2,97м3 ТС

17. «Брус» в ограждающей конструкции
стены
6м
3м
Объем V(ст) = 15 шт х 0,24 м3 = 3,6 м3
Масса P(ст) = 3,6 м3 х 300 кг/м3 = 1 080 кг.
Площадь S(ст) = 3м х 6м = 18 м2
В 1 м2 стены 0,2 м3 ТС
Масса 1м2 стены 60 кг
Из 1 м3 ТС получаем 5м2 стены
Стоимость 1 м2 стены 800 руб.

18. Концепция изделия
«УНИВЕРСАЛЬНАЯ ПЛИТА»
Габаритный размер: 0,1 х 0,6 х 3,0 (м)
Объем изделия V(п) = 0,18 мз
Масса P(п) = 54 кг
Площадь S(п) = 1,8 м2
Кол-во изделий в 1 мз = 5,55 шт
2,7м
0,6м
: 3,3 м
: 0,9 м

19. Изделие «Плита» в ограждающей конструкции стены
Объем V(ст) = 4 м3
Масса P(ст) = 4 м3 х 300 кг/м3 = 1 200 кг.
Площадь S(ст) = 3м х 6м = 18 м2
В 1 м2 стены 0,22 м3 ТС
Масса 1м2 стены 66 кг
Из 1 м3 ТС получаем 4,55 м2 стены
Стоимость 1 м2 стены 889 руб.

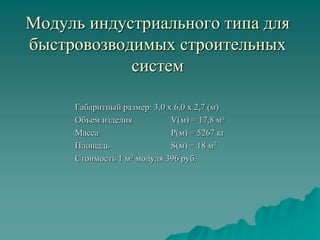

20. Модуль индустриального типа для
быстровозводимых строительных
систем
Габаритный размер: 3,0 х 6,0 х 2,7 (м)
Объем изделия V(м) = 17,8 мз
Масса P(м) = 5267 кг
Площадь S(м) = 18 м2
Стоимость 1 м2 модуля 396 руб.

21. Исходным сырьем для
производства
материала «Теплосот»
служат как суглинки,
так и отходы
промышленного
производства. Лучше
всего подходят
суглинки для
производства
керамзита.

22. Подготовка суглинков трех типов

23. Предварительно подготовленный
суглинок

24. Образец, полученный в
лабораторной установке

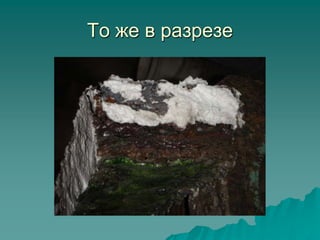

25. То же в разрезе

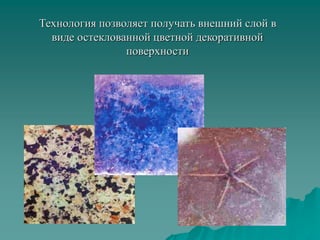

26. Технология позволяет получать внешний слой в
виде остеклованной цветной декоративной
поверхности
