OpenStack Introduction Ecosystem

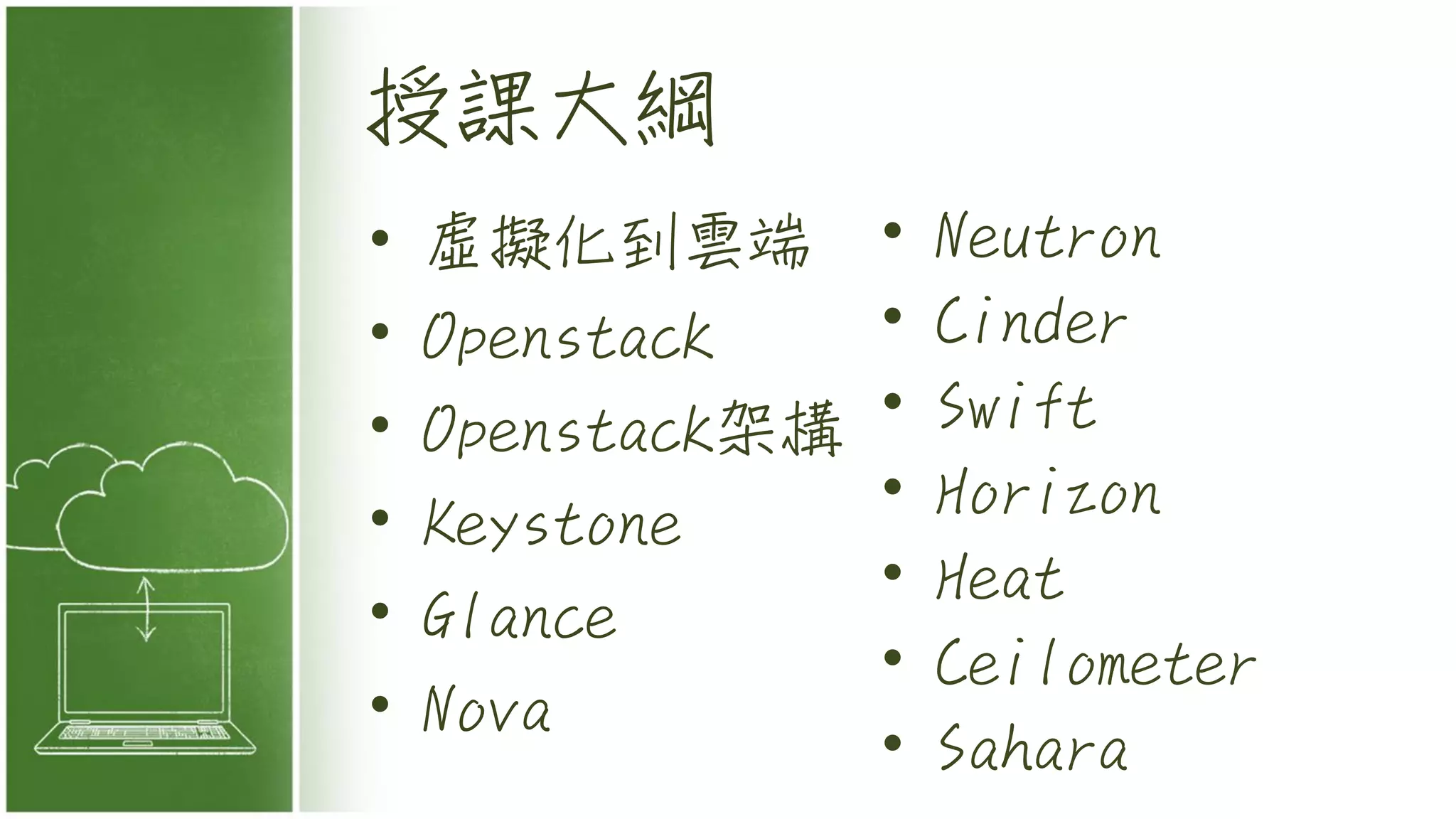

- 2. 授課大綱 • 虛擬化到雲端 • Openstack • Openstack架構 • Keystone • Glance • Nova • Neutron • Cinder • Swift • Horizon • Heat • Ceilometer • Sahara

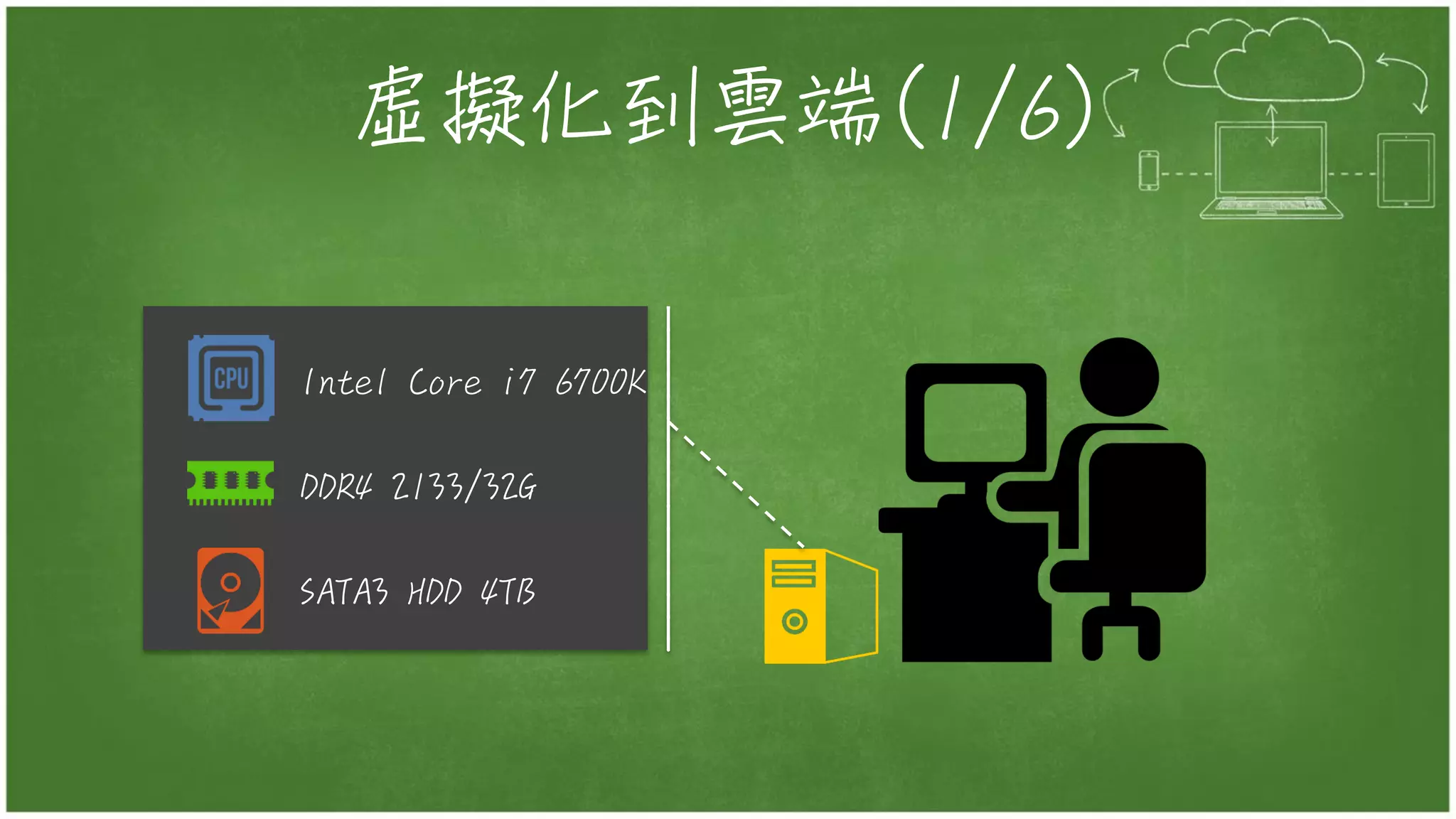

- 3. 虛擬化到雲端(1/6) Intel Core i7 6700K DDR4 2133/32G SATA3 HDD 4TB

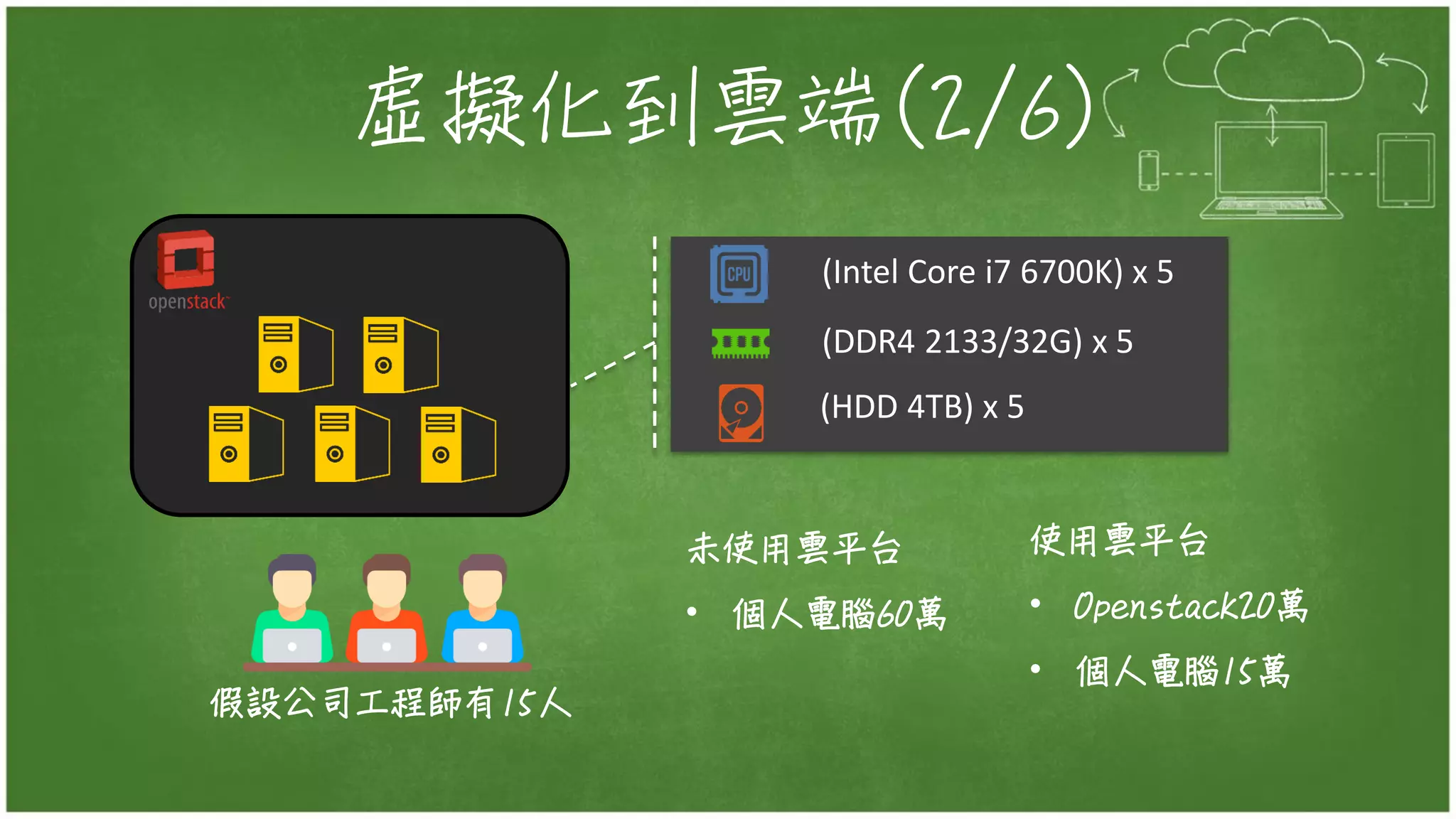

- 4. 虛擬化到雲端(2/6) (Intel Core i7 6700K) x 5 (DDR4 2133/32G) x 5 (HDD 4TB) x 5 假設公司工程師有15人 未使用雲平台 • 個人電腦60萬 使用雲平台 • Openstack20萬 • 個人電腦15萬

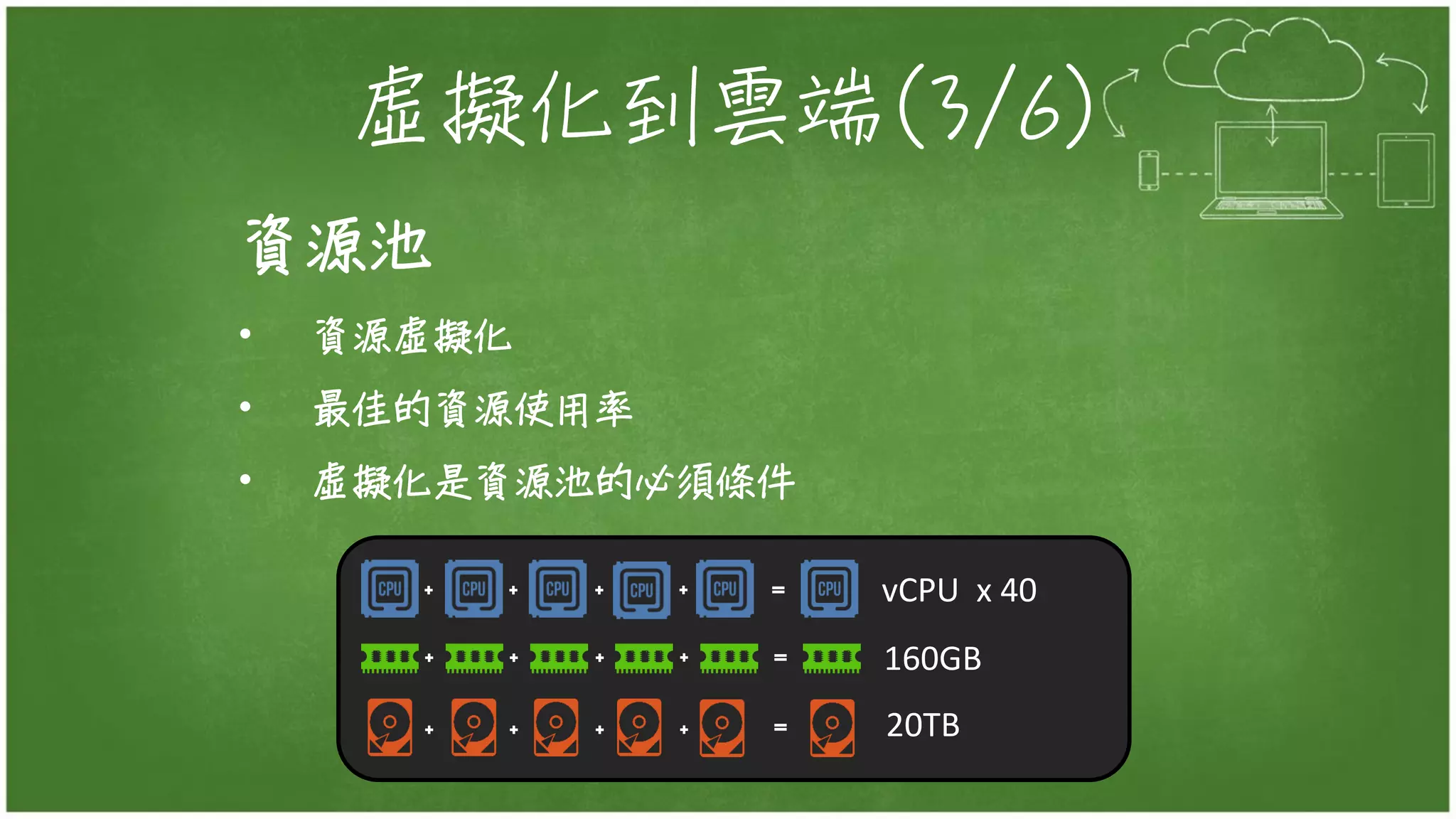

- 5. 虛擬化到雲端(3/6) 資源池 • 資源虛擬化 • 最佳的資源使用率 • 虛擬化是資源池的必須條件 vCPU x 40 160GB 20TB

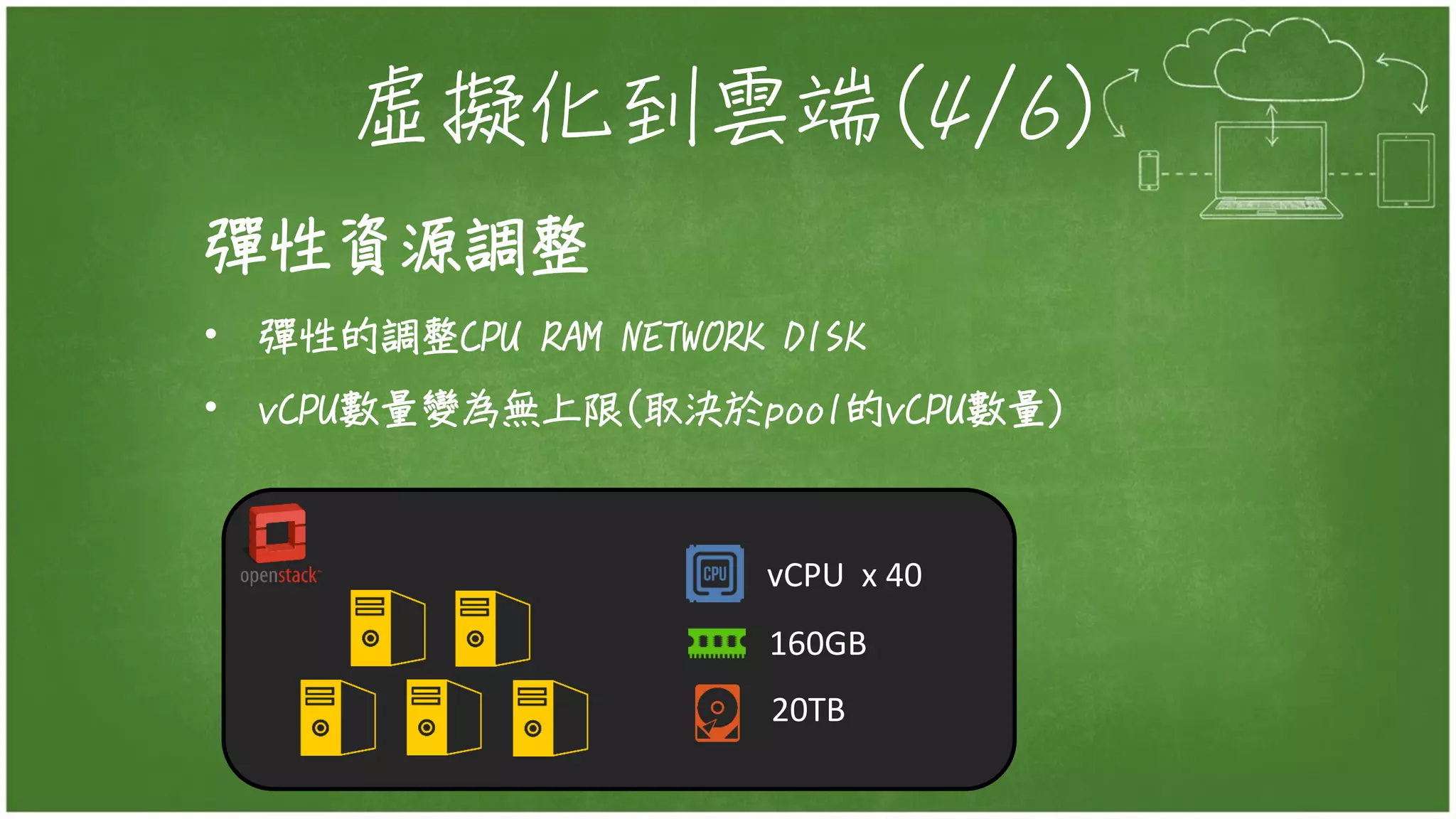

- 6. 虛擬化到雲端(4/6) 彈性資源調整 • 彈性的調整CPU RAM NETWORK DISK • vCPU數量變為無上限(取決於pool的vCPU數量) vCPU x 40 160GB 20TB

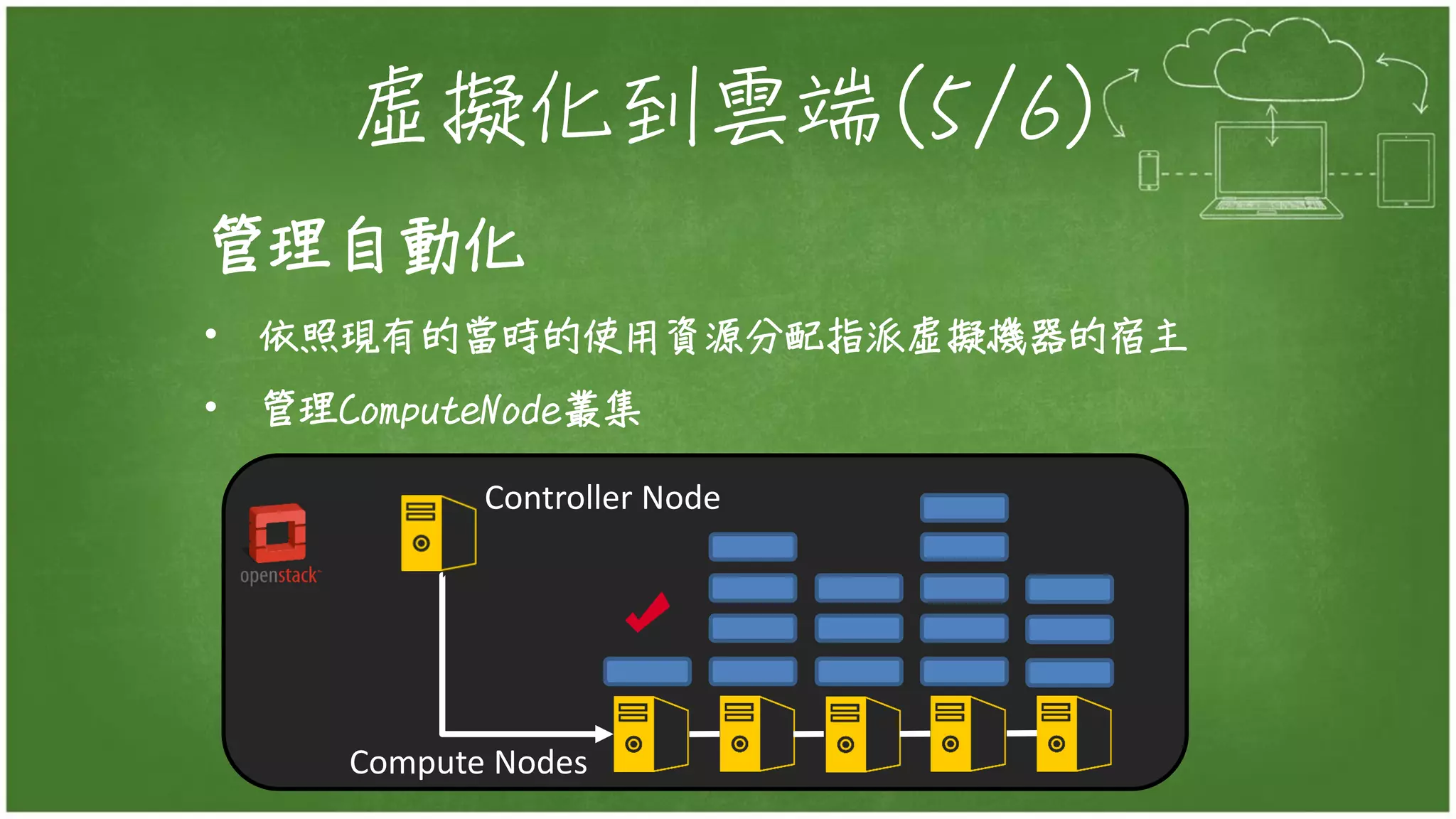

- 7. 虛擬化到雲端(5/6) 管理自動化 • 依照現有的當時的使用資源分配指派虛擬機器的宿主 • 管理ComputeNode叢集 Controller Node Compute Nodes

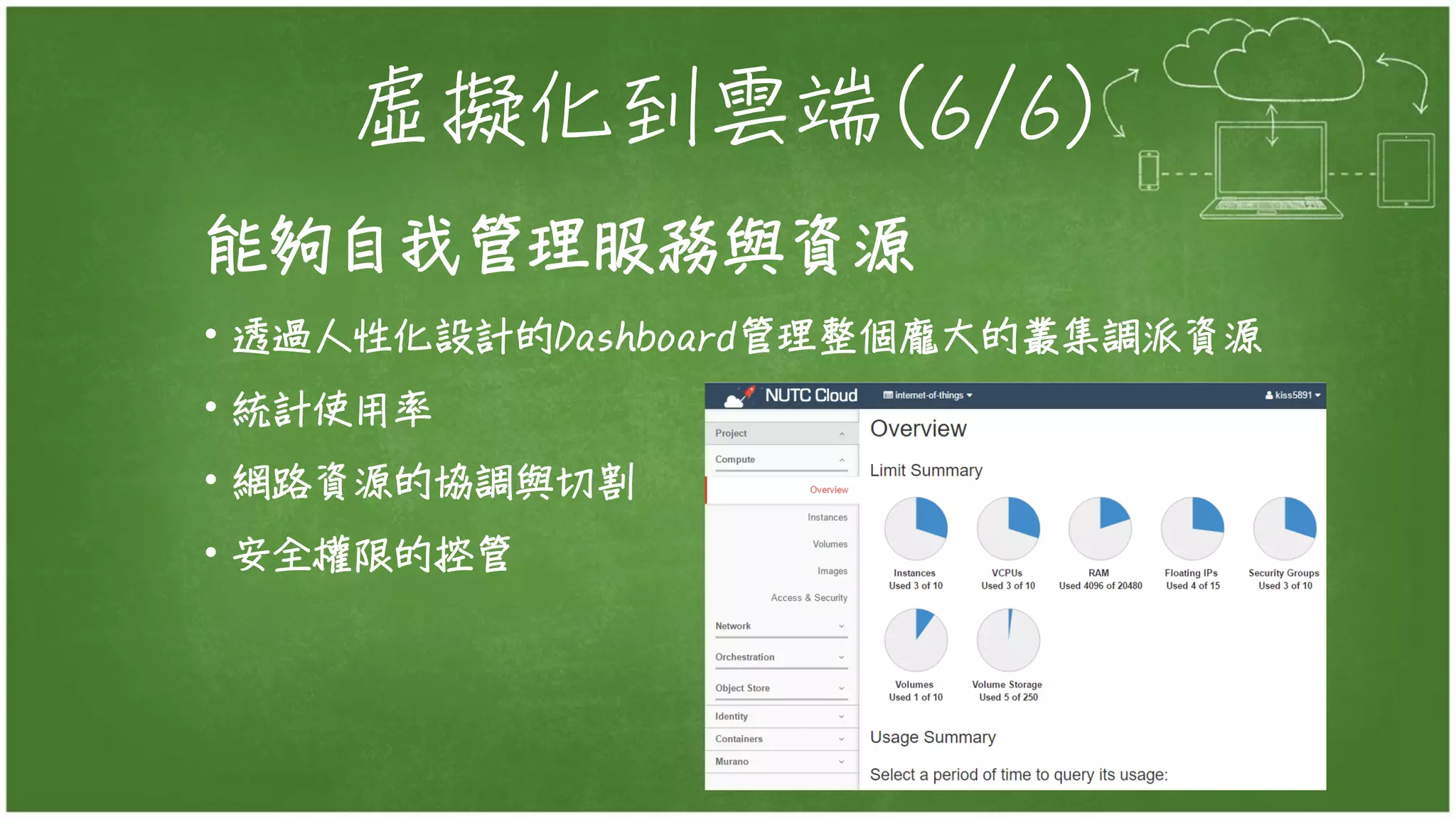

- 8. 虛擬化到雲端(6/6) 能夠自我管理服務與資源 • 透過人性化設計的Dashboard管理整個龐大的叢集調派資源 • 統計使用率 • 網路資源的協調與切割 • 安全權限的控管

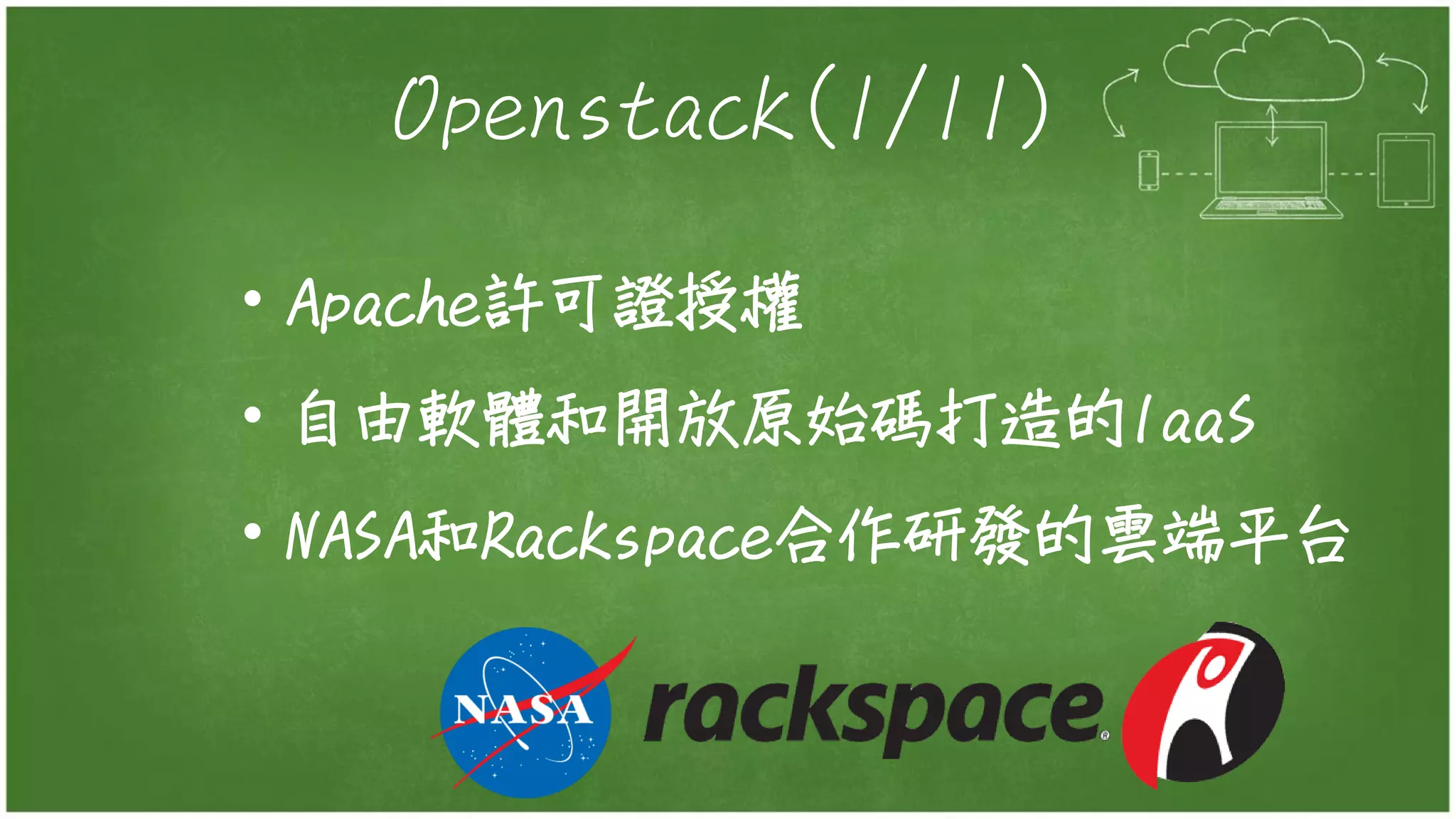

- 9. Openstack(1/11) • Apache許可證授權 • 自由軟體和開放原始碼打造的IaaS • NASA和Rackspace合作研發的雲端平台

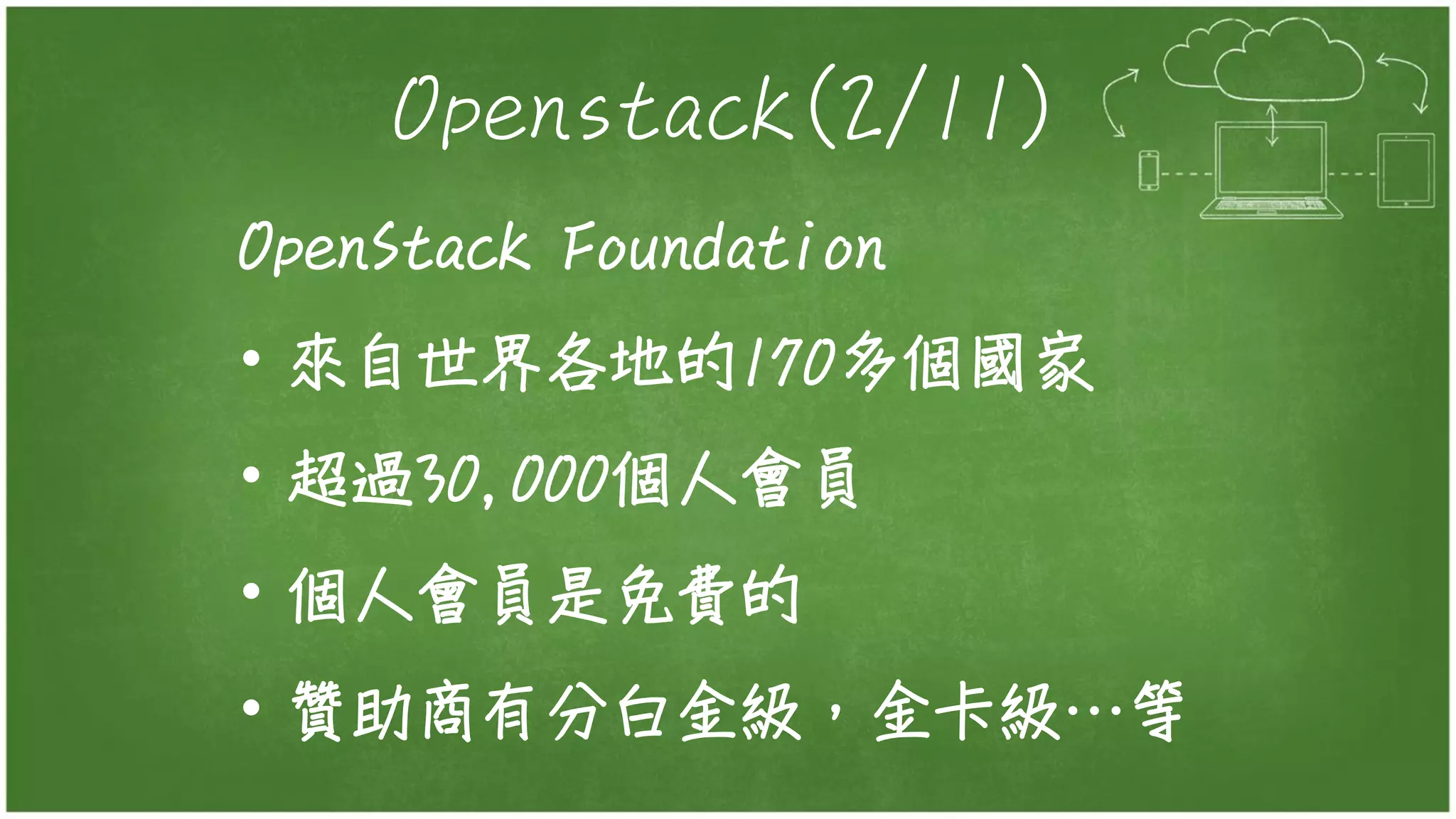

- 10. Openstack(2/11) OpenStack Foundation • 來自世界各地的170多個國家 • 超過30,000個人會員 • 個人會員是免費的 • 贊助商有分白金級，金卡級…等

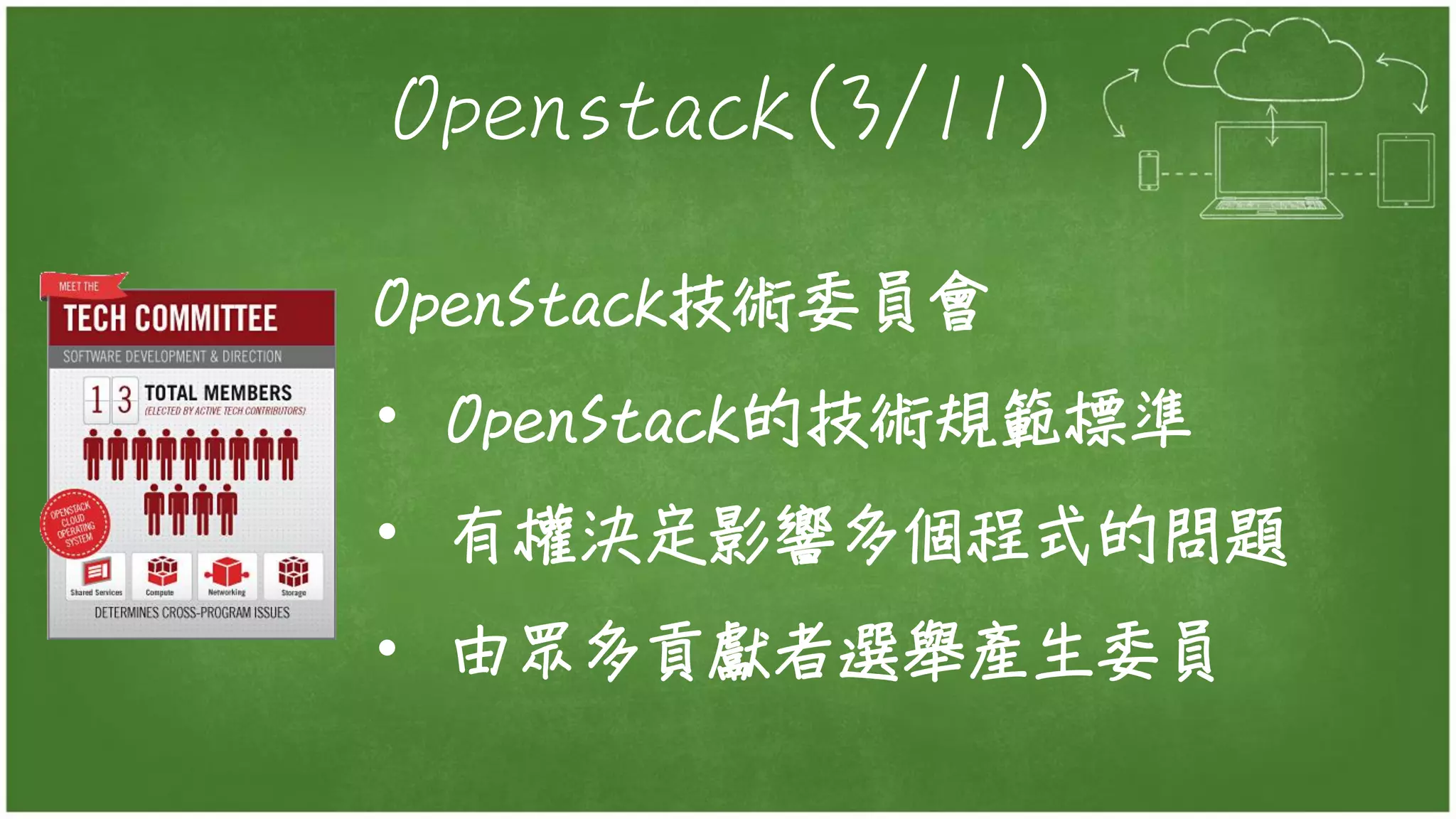

- 11. Openstack(3/11) OpenStack技術委員會 • OpenStack的技術規範標準 • 有權決定影響多個程式的問題 • 由眾多貢獻者選舉產生委員

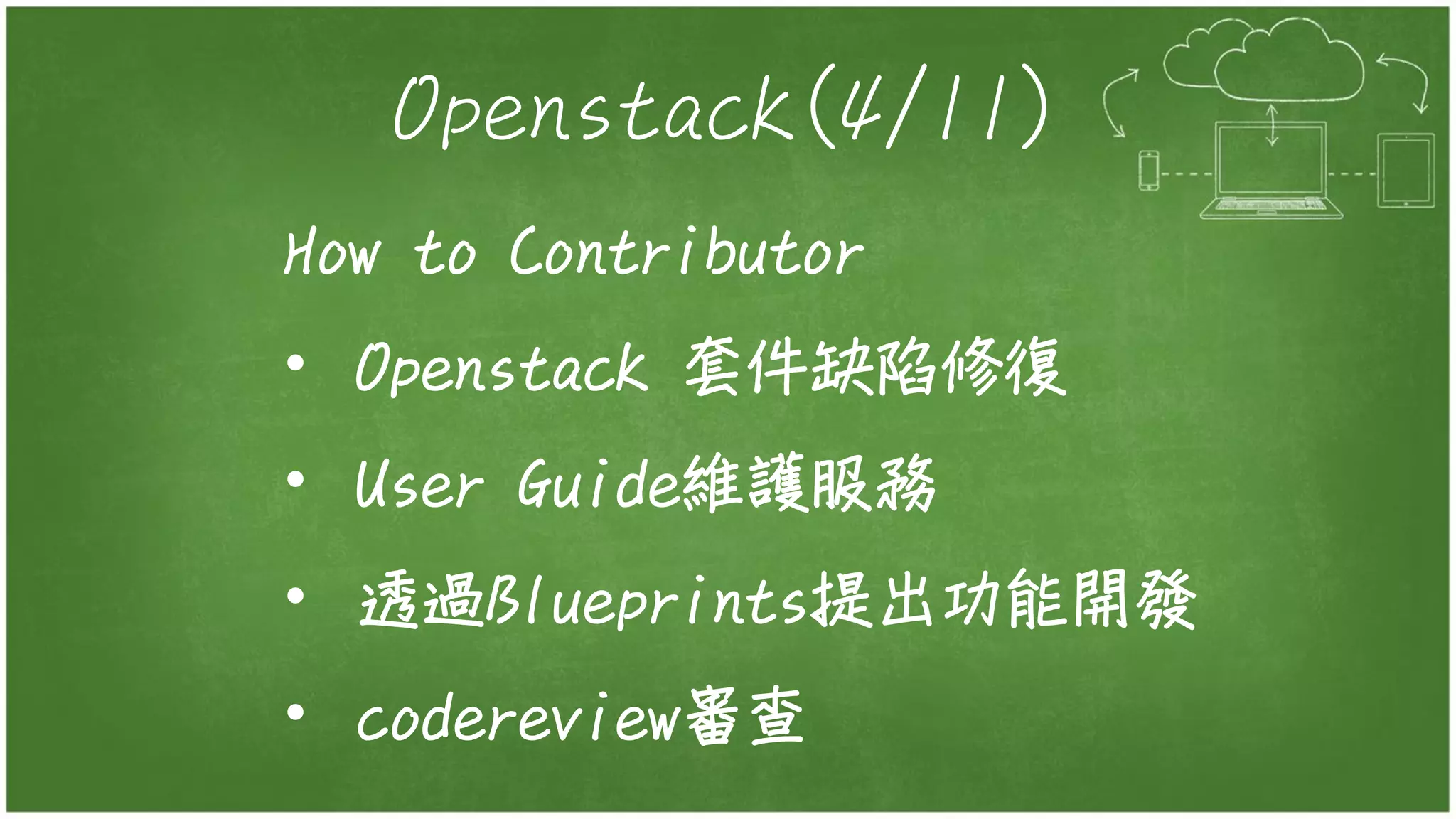

- 12. Openstack(4/11) How to Contributor • Openstack 套件缺陷修復 • User Guide維護服務 • 透過Blueprints提出功能開發 • codereview審查
- 14. Openstack(6/11)
- 15. Openstack(7/11)

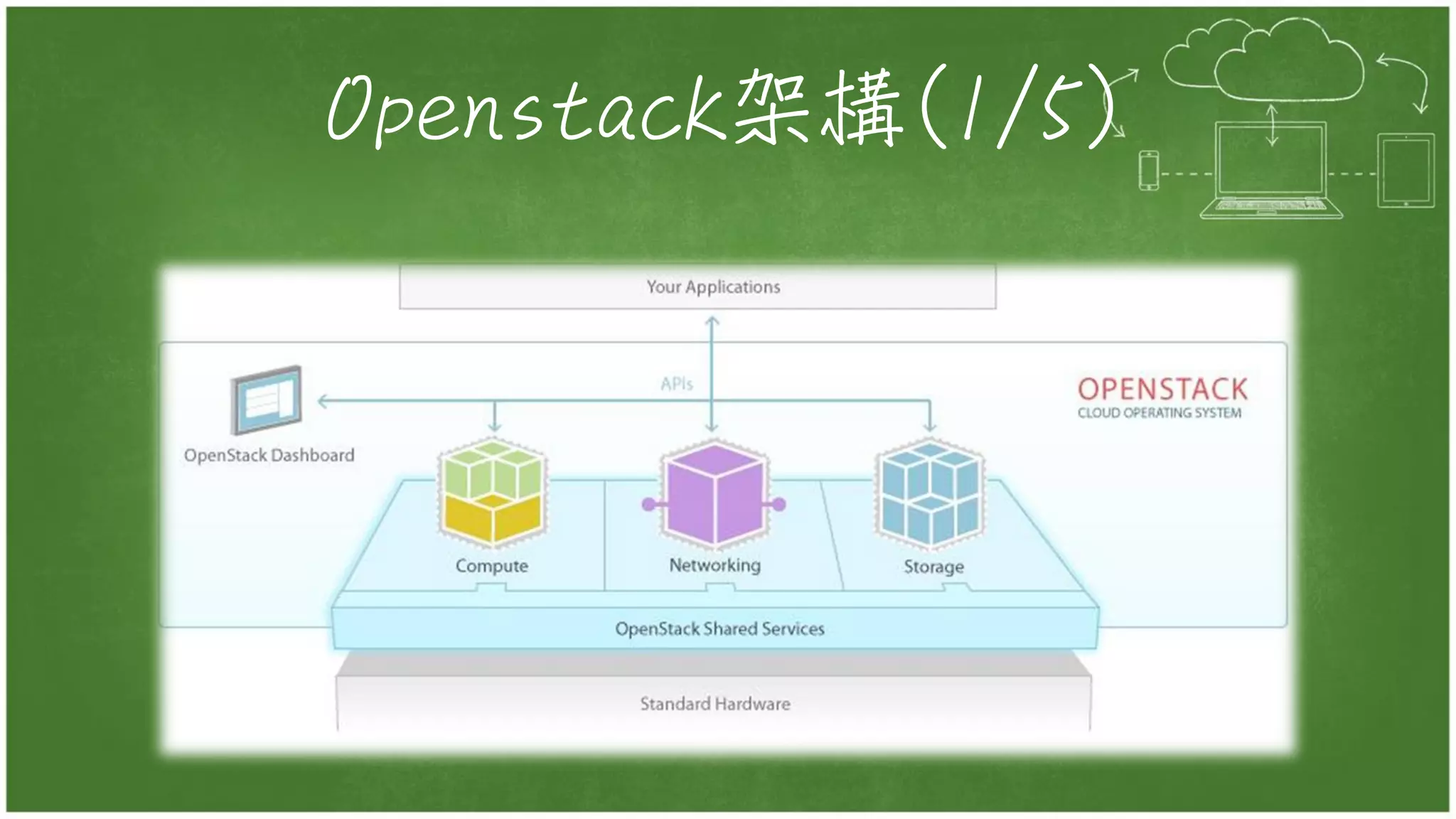

- 20. Openstack架構(1/5)

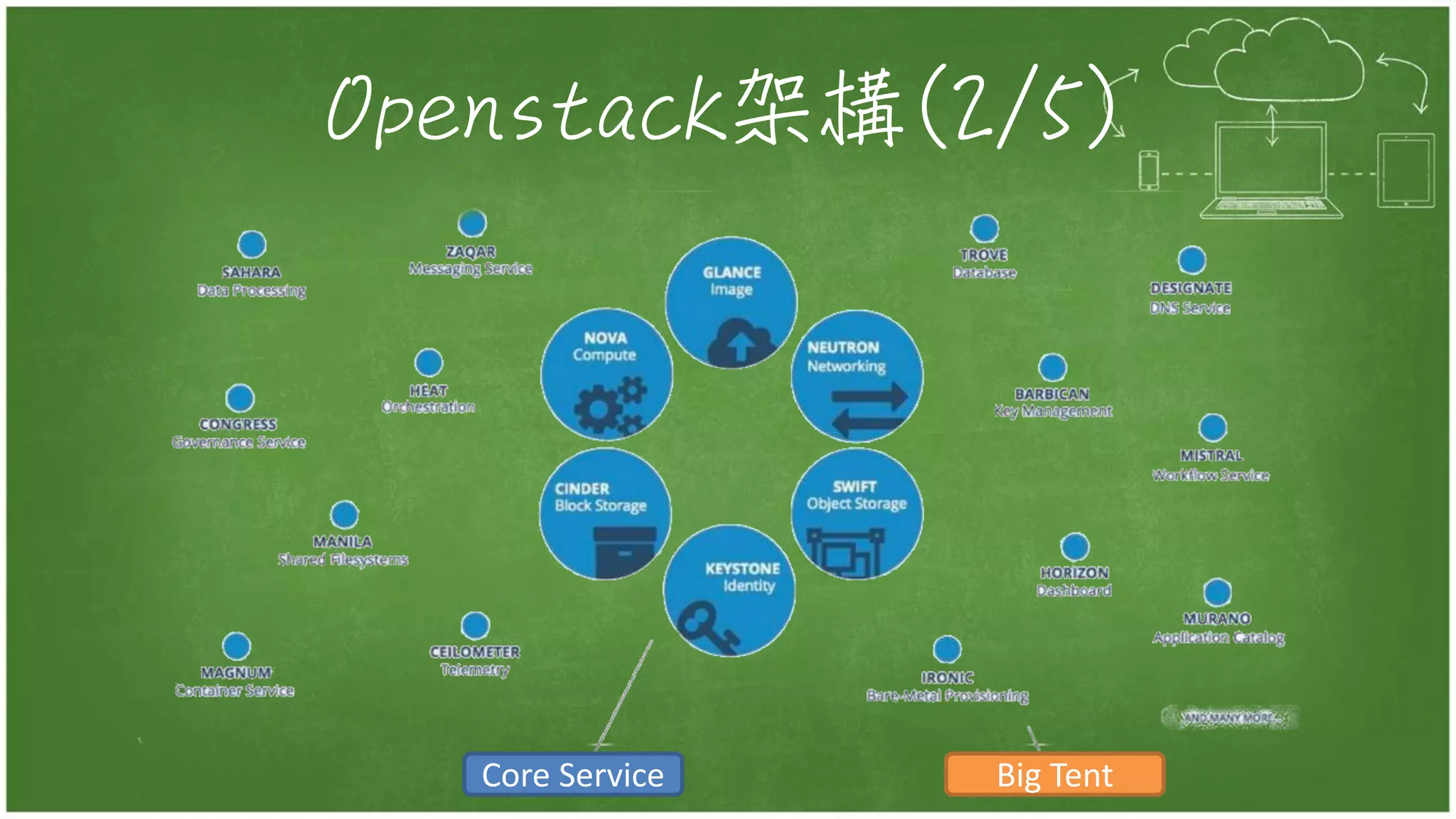

- 21. Openstack架構(2/5) Core Service Big Tent

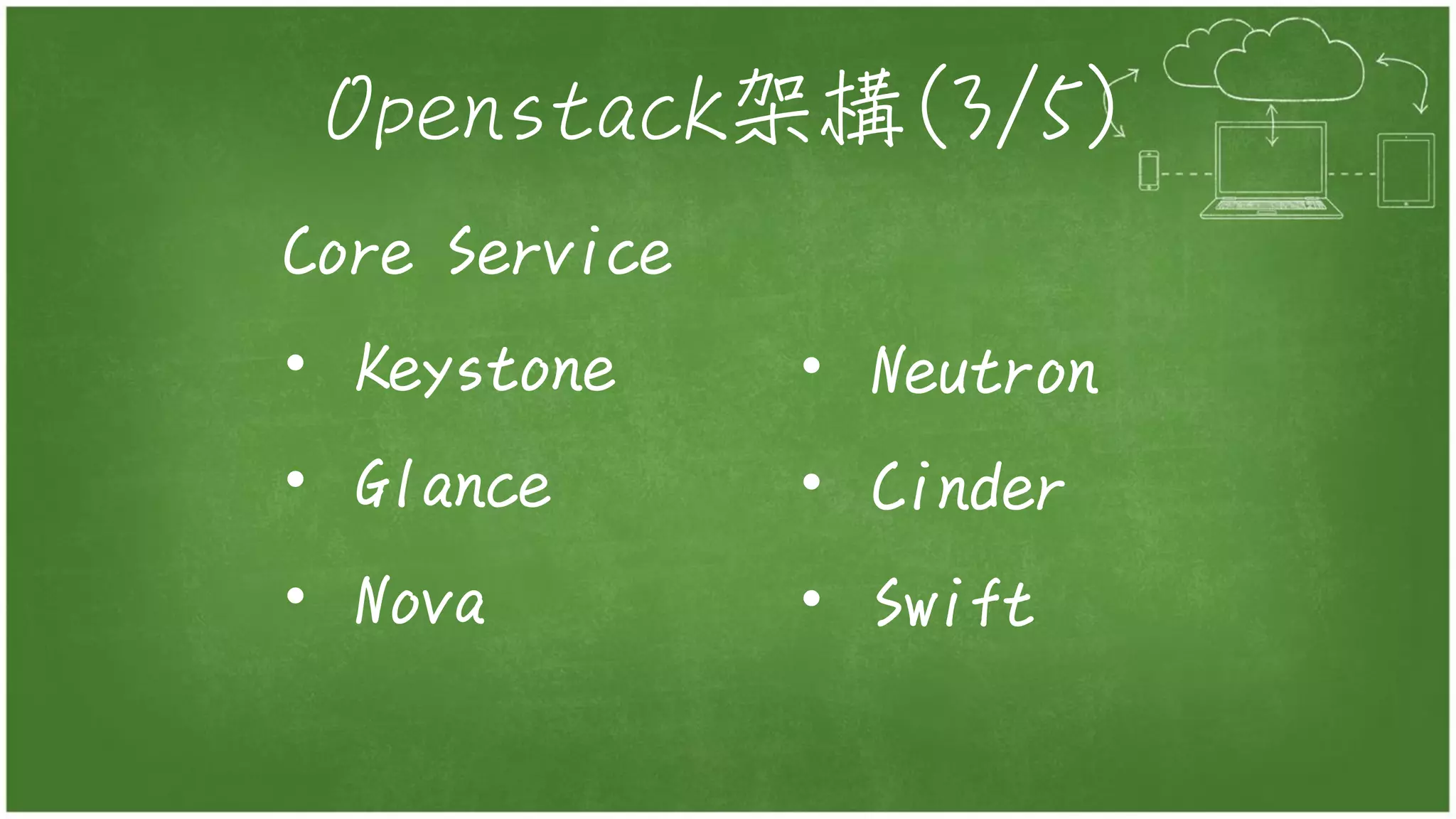

- 22. Openstack架構(3/5) Core Service • Keystone • Glance • Nova • Neutron • Cinder • Swift

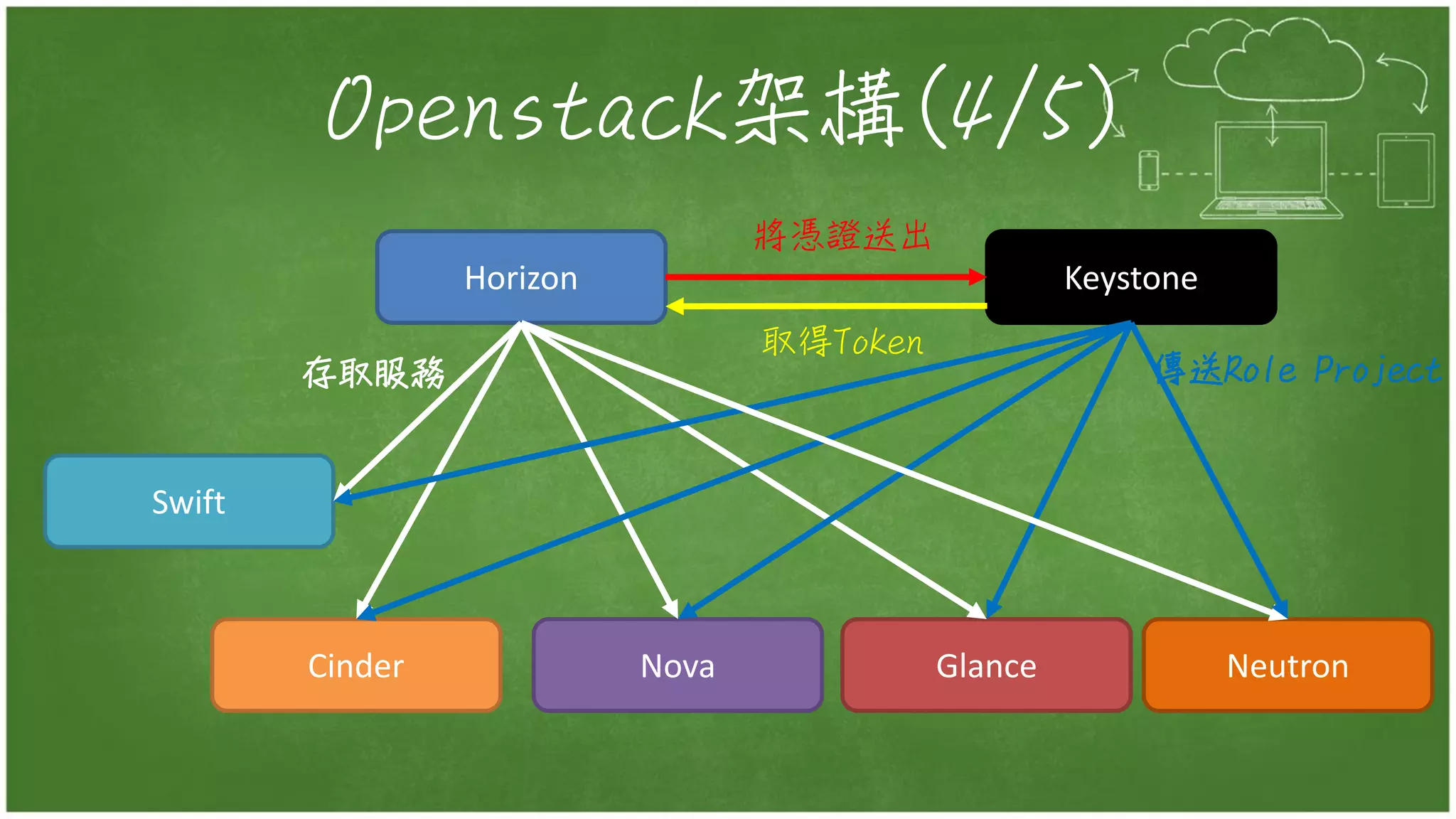

- 23. Openstack架構(4/5) Nova Swift Horizon Glance Keystone Cinder 將憑證送出 取得Token 傳送Role Project存取服務 Neutron

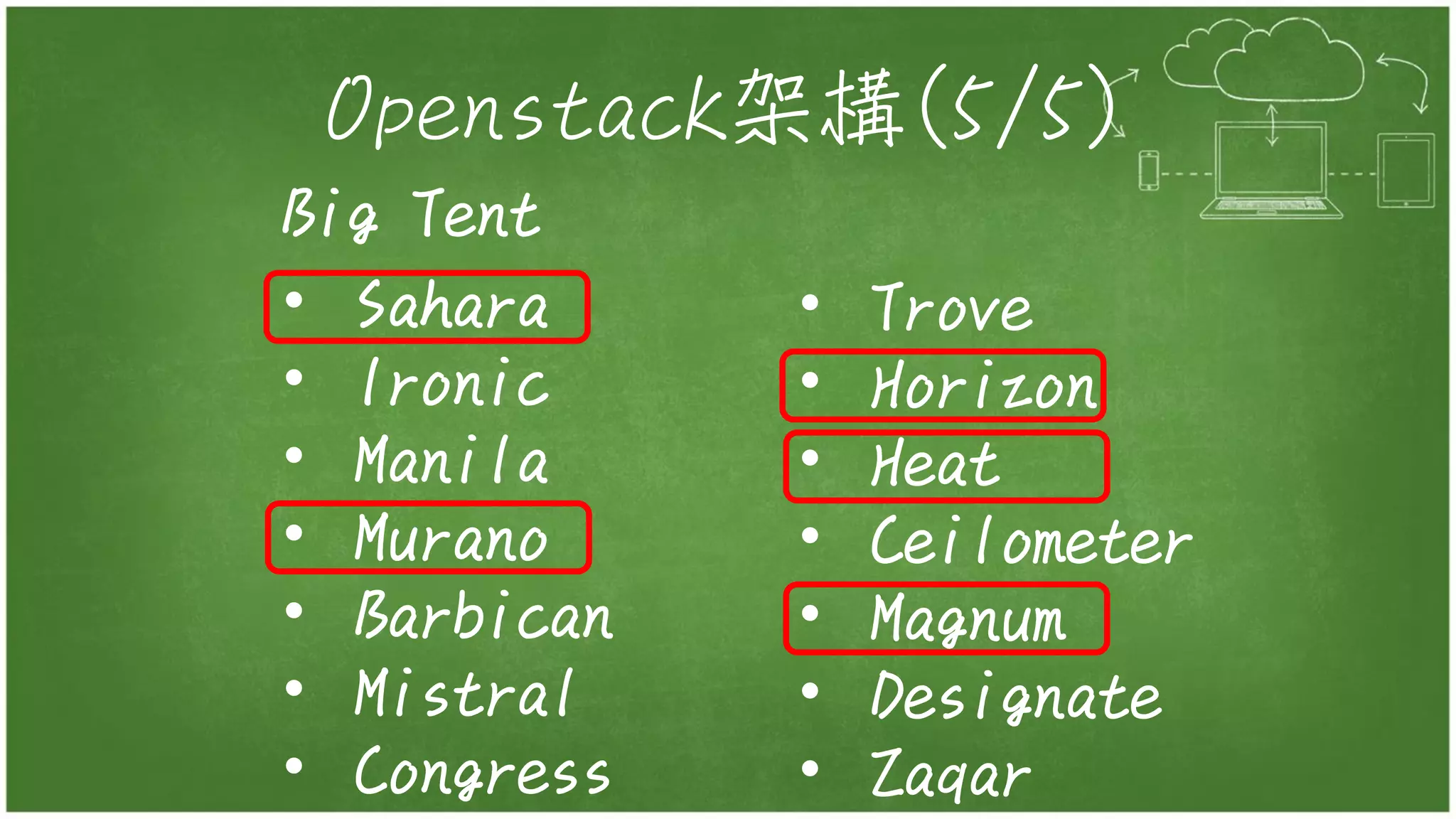

- 24. Openstack架構(5/5) Big Tent • Sahara • Ironic • Manila • Murano • Barbican • Mistral • Congress • Trove • Horizon • Heat • Ceilometer • Magnum • Designate • Zaqar

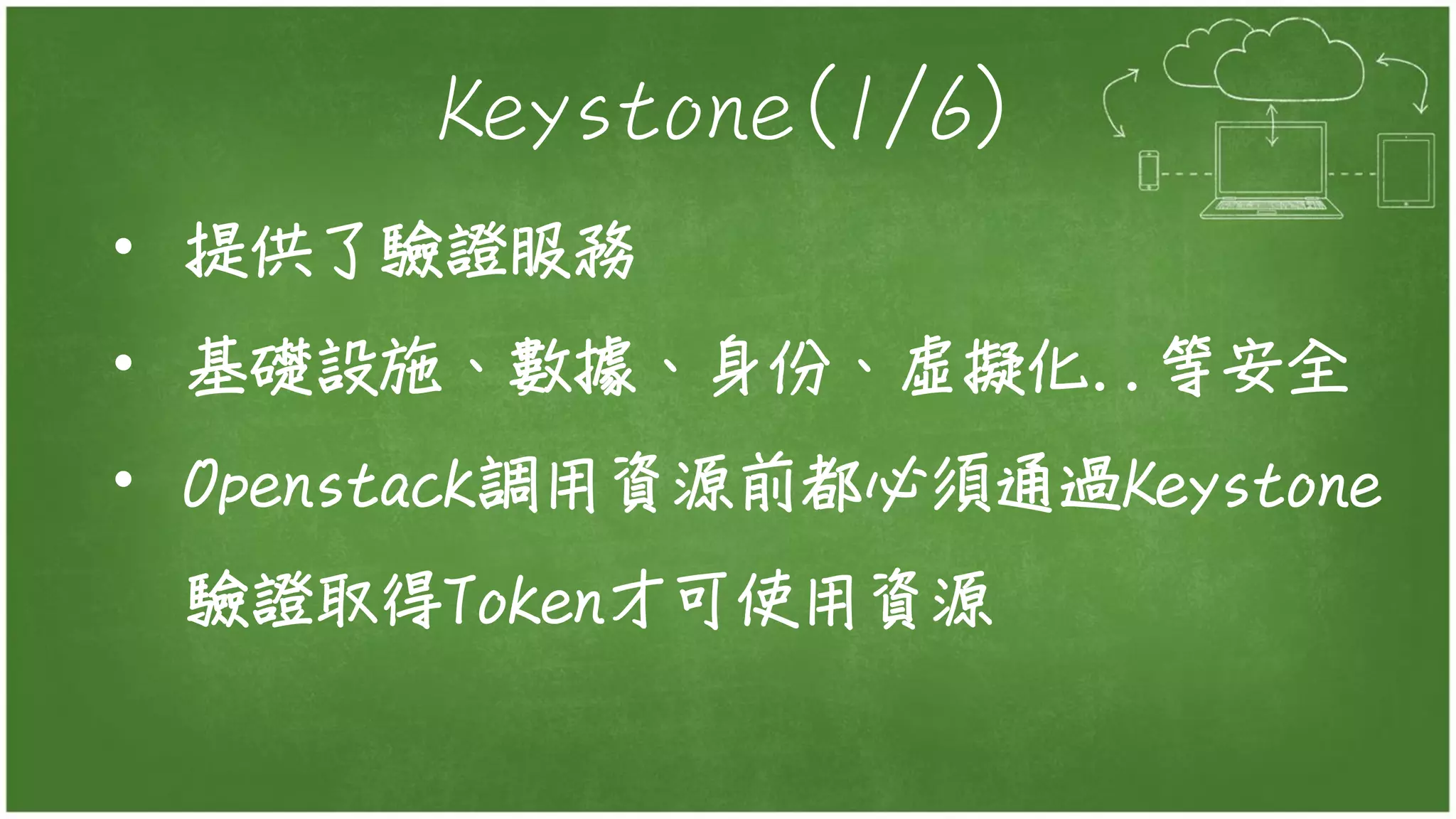

- 25. Keystone(1/6) • 提供了驗證服務 • 基礎設施、數據、身份、虛擬化..等安全 • Openstack調用資源前都必須通過Keystone 驗證取得Token才可使用資源

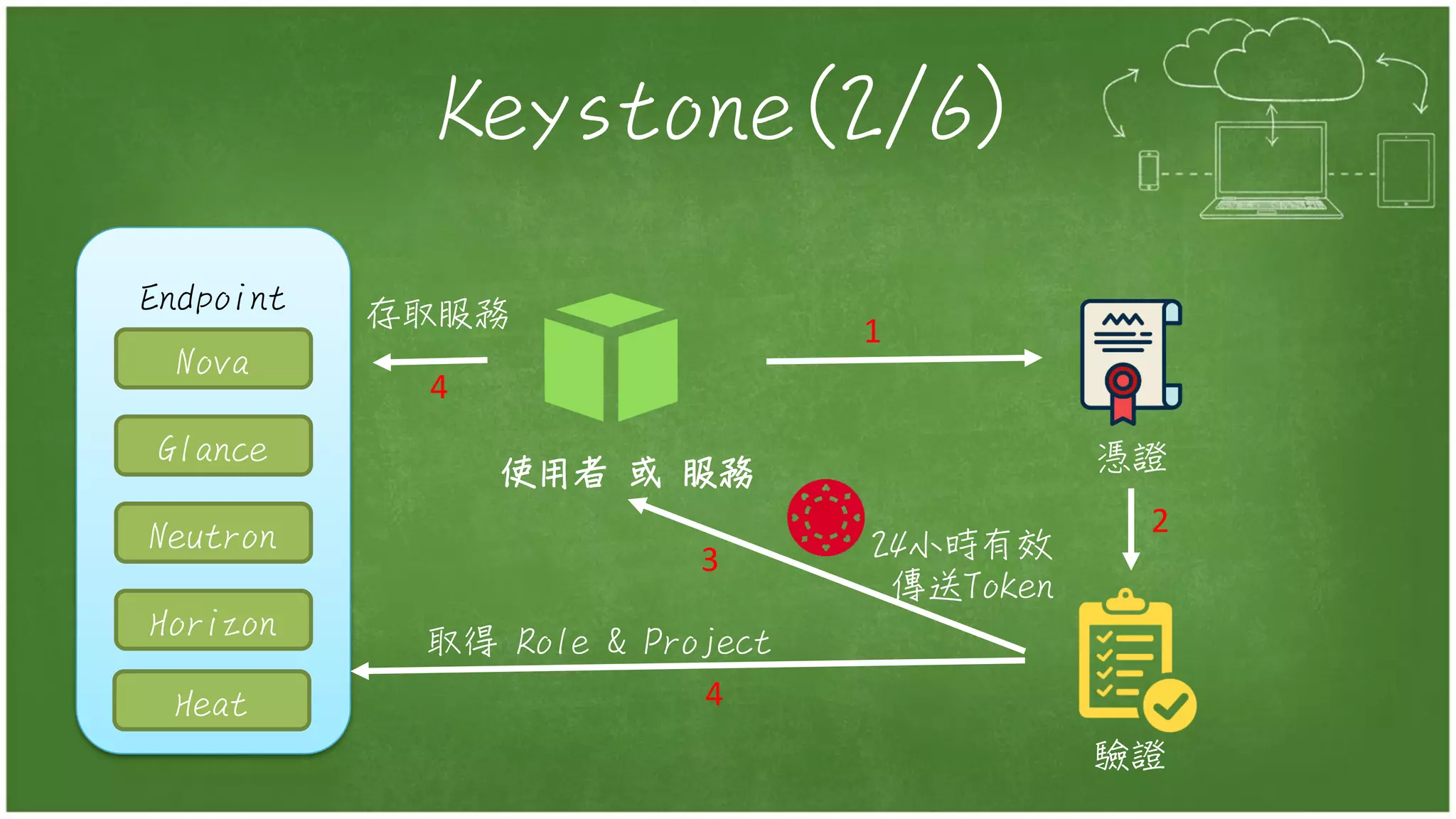

- 26. Keystone(2/6) Endpoint 使用者 或 服務 24小時有效 Nova Glance Neutron Horizon Heat 取得 Role & Project 憑證 驗證 存取服務 傳送Token 1 2 3 4 4

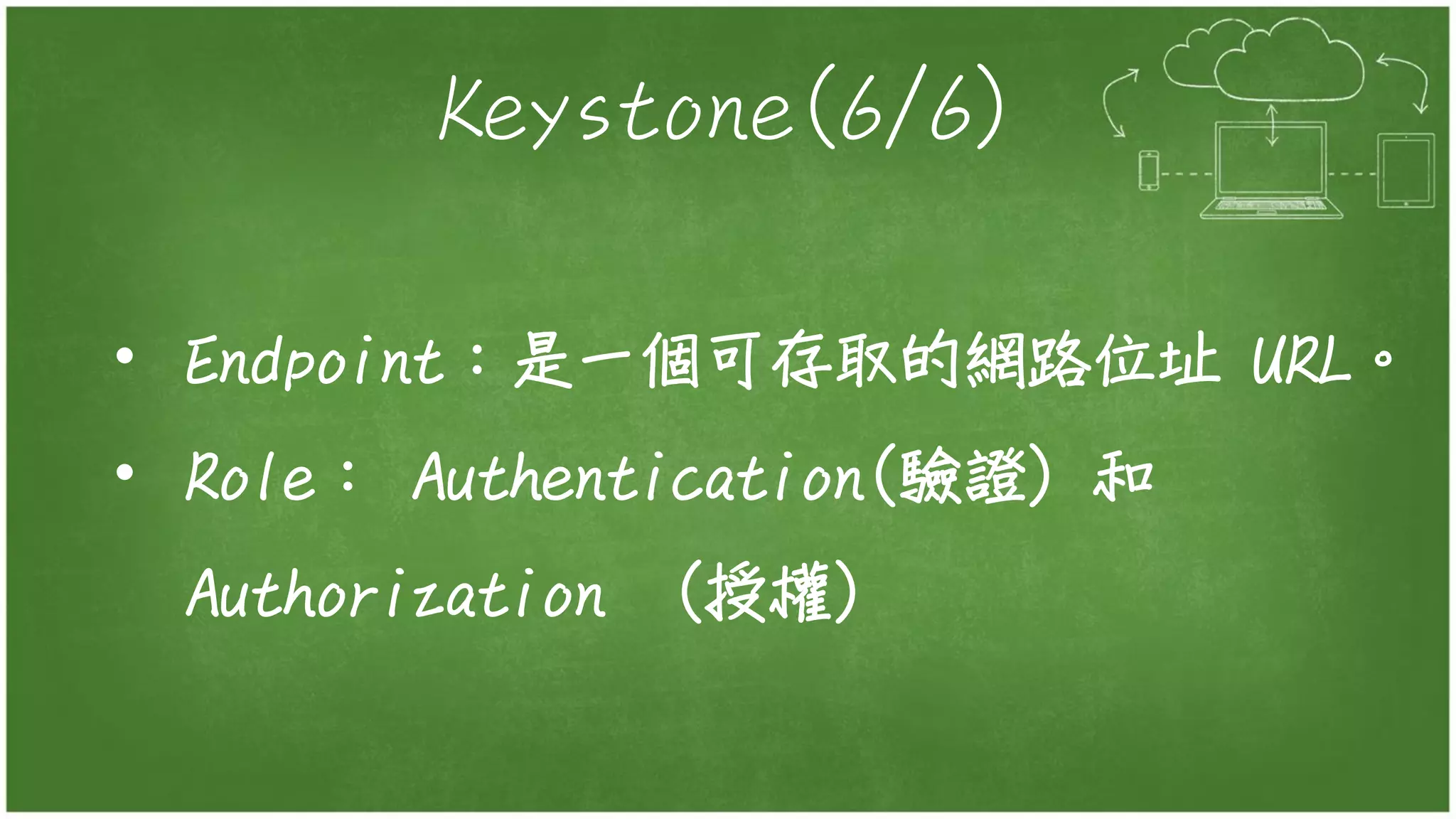

- 30. Keystone(6/6) • Endpoint：是一個可存取的網路位址 URL。 • Role： Authentication(驗證) 和 Authorization (授權)

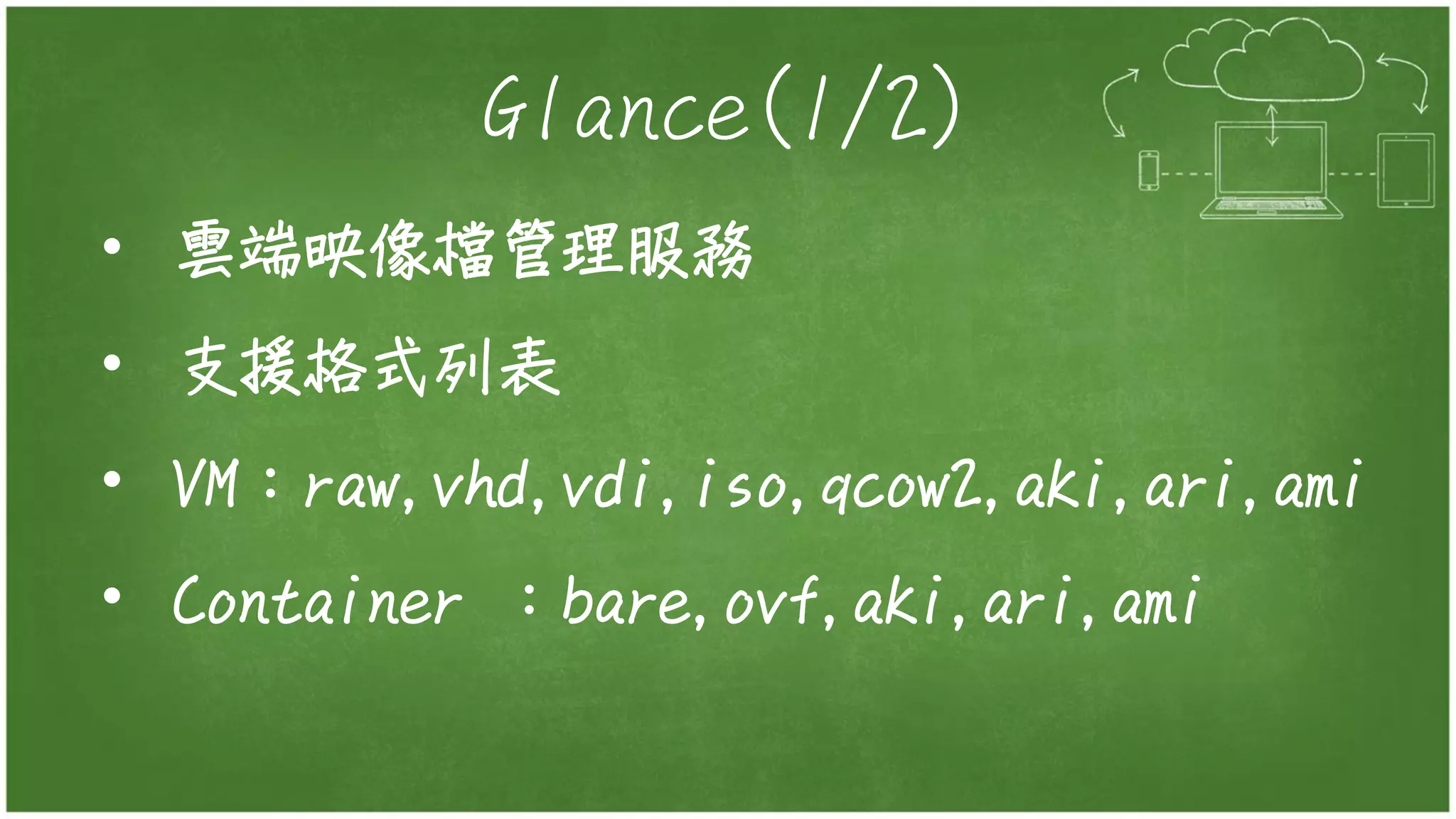

- 31. Glance(1/2) • 雲端映像檔管理服務 • 支援格式列表 • VM：raw,vhd,vdi,iso,qcow2,aki,ari,ami • Container ：bare,ovf,aki,ari,ami

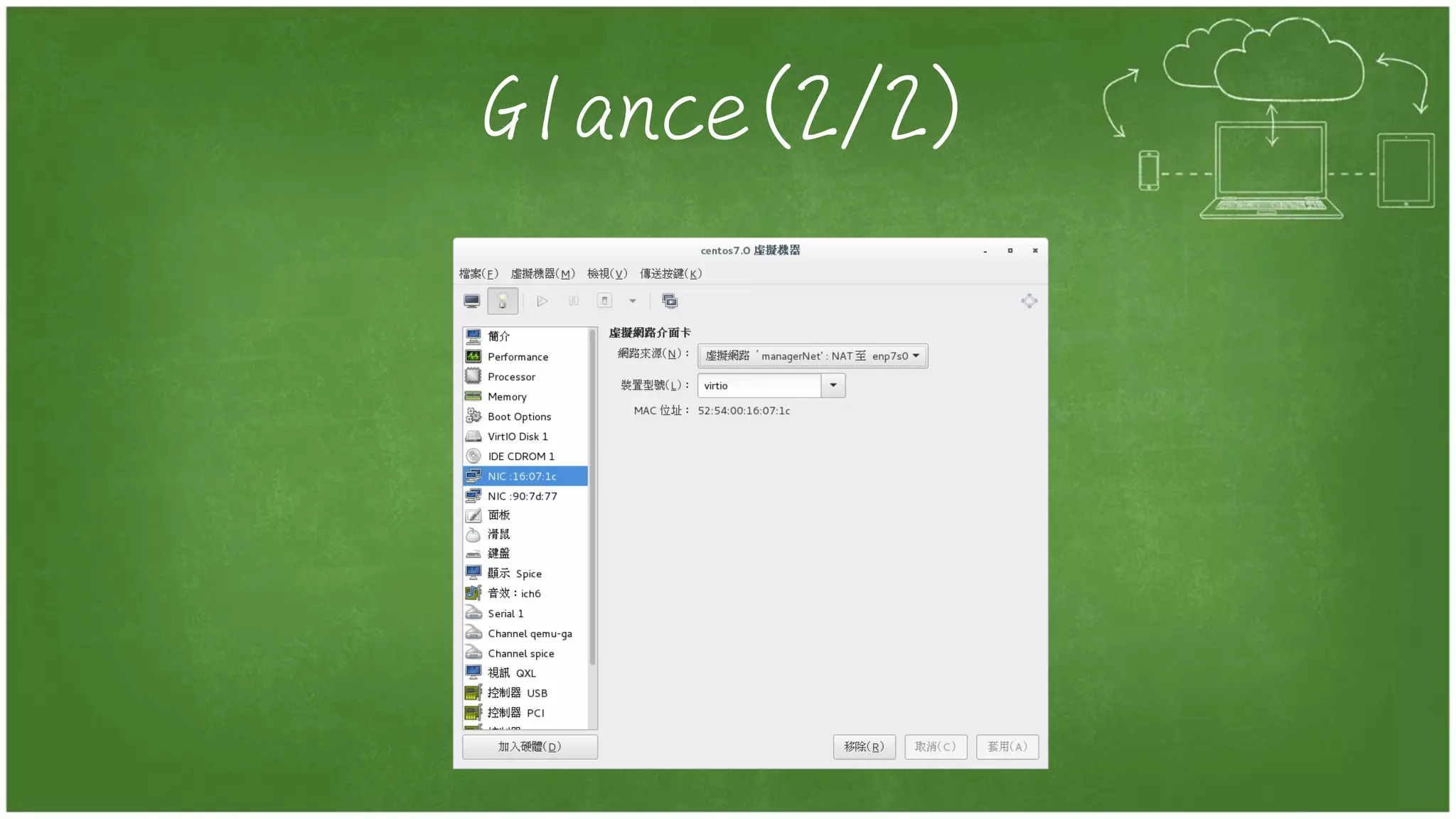

- 32. Glance(2/2)

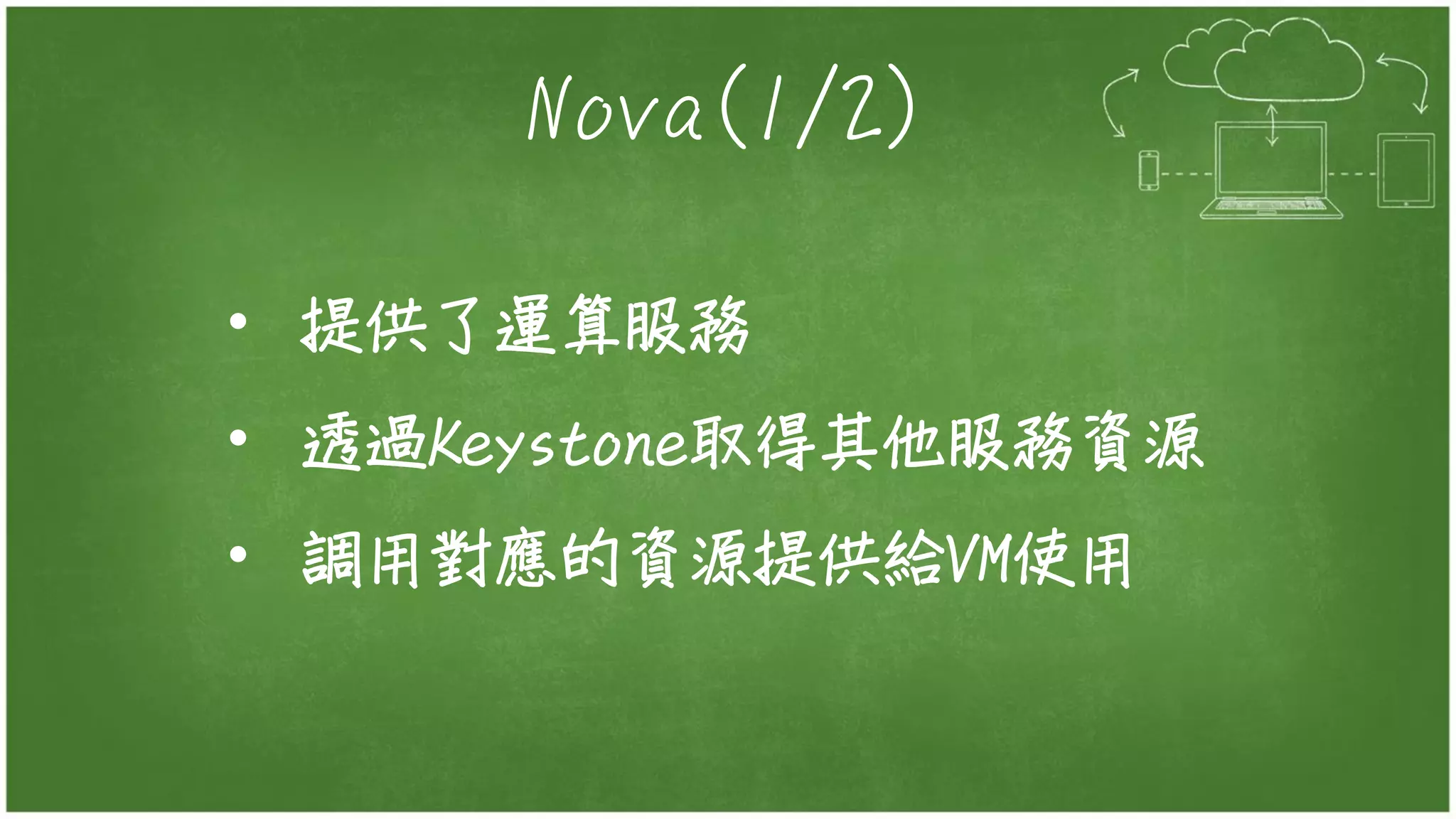

- 33. Nova(1/2) • 提供了運算服務 • 透過Keystone取得其他服務資源 • 調用對應的資源提供給VM使用

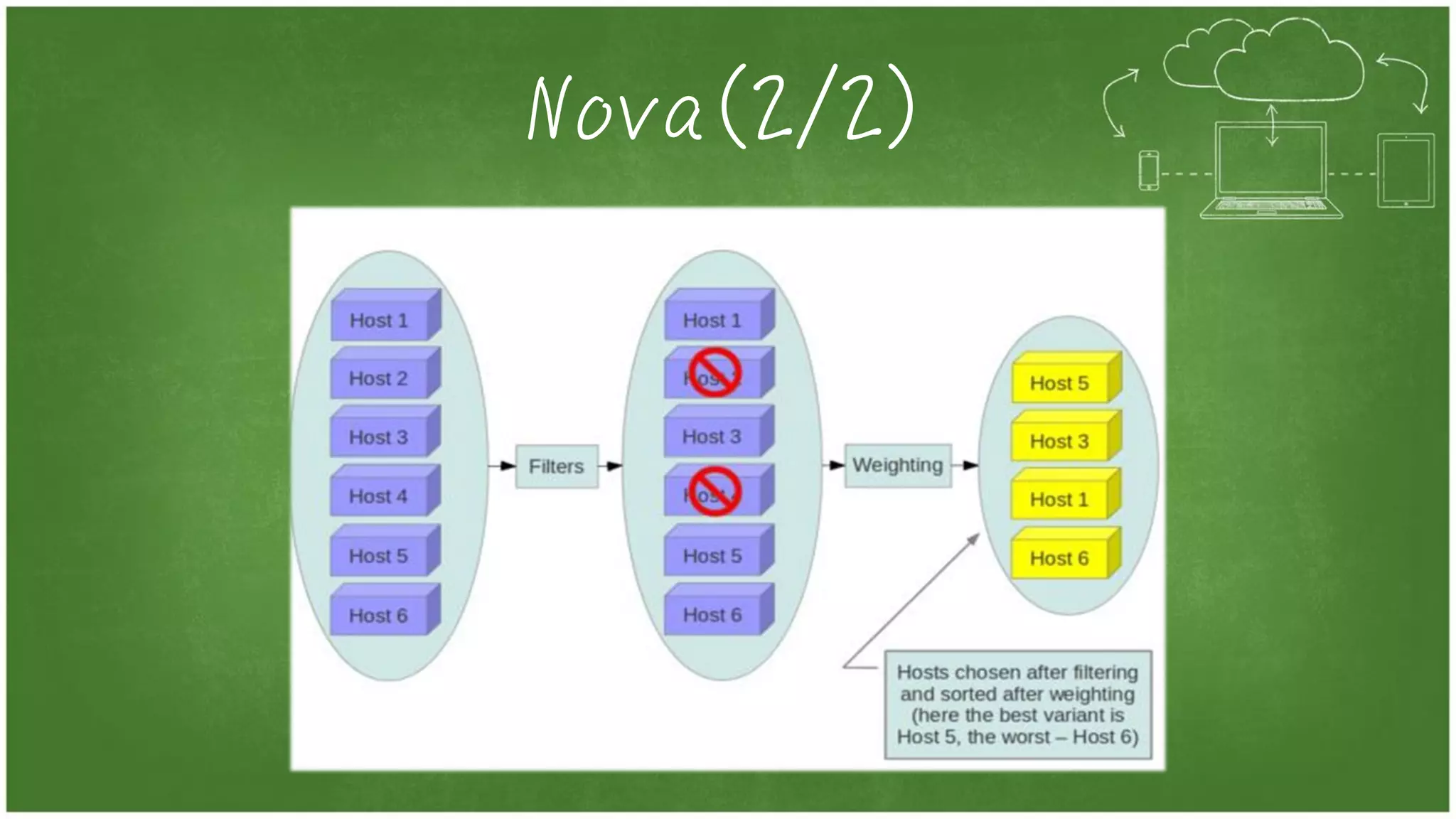

- 34. Nova(2/2)

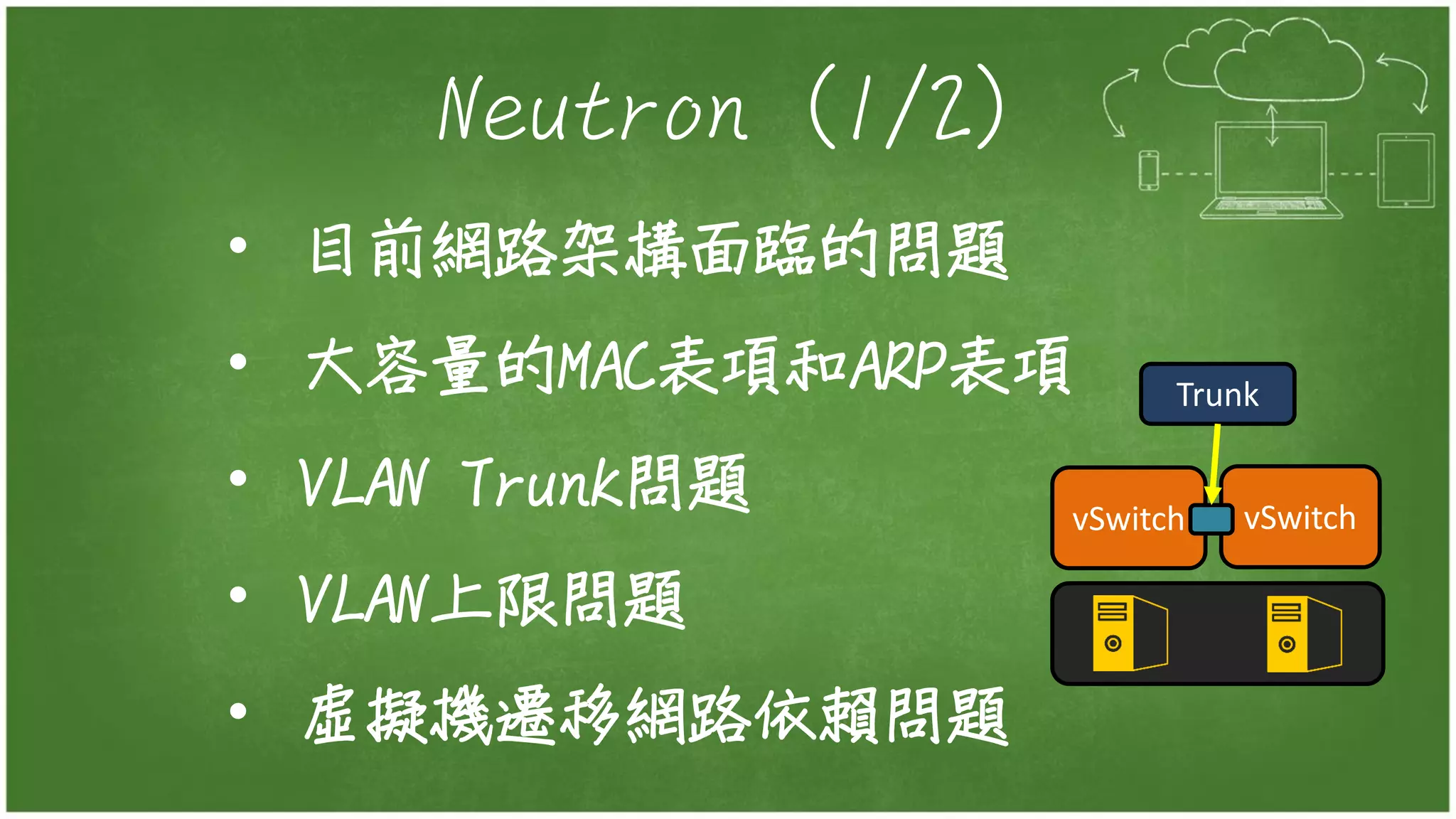

- 35. Neutron (1/2) • 目前網路架構面臨的問題 • 大容量的MAC表項和ARP表項 • VLAN Trunk問題 • VLAN上限問題 • 虛擬機遷移網路依賴問題 vSwitch vSwitch Trunk

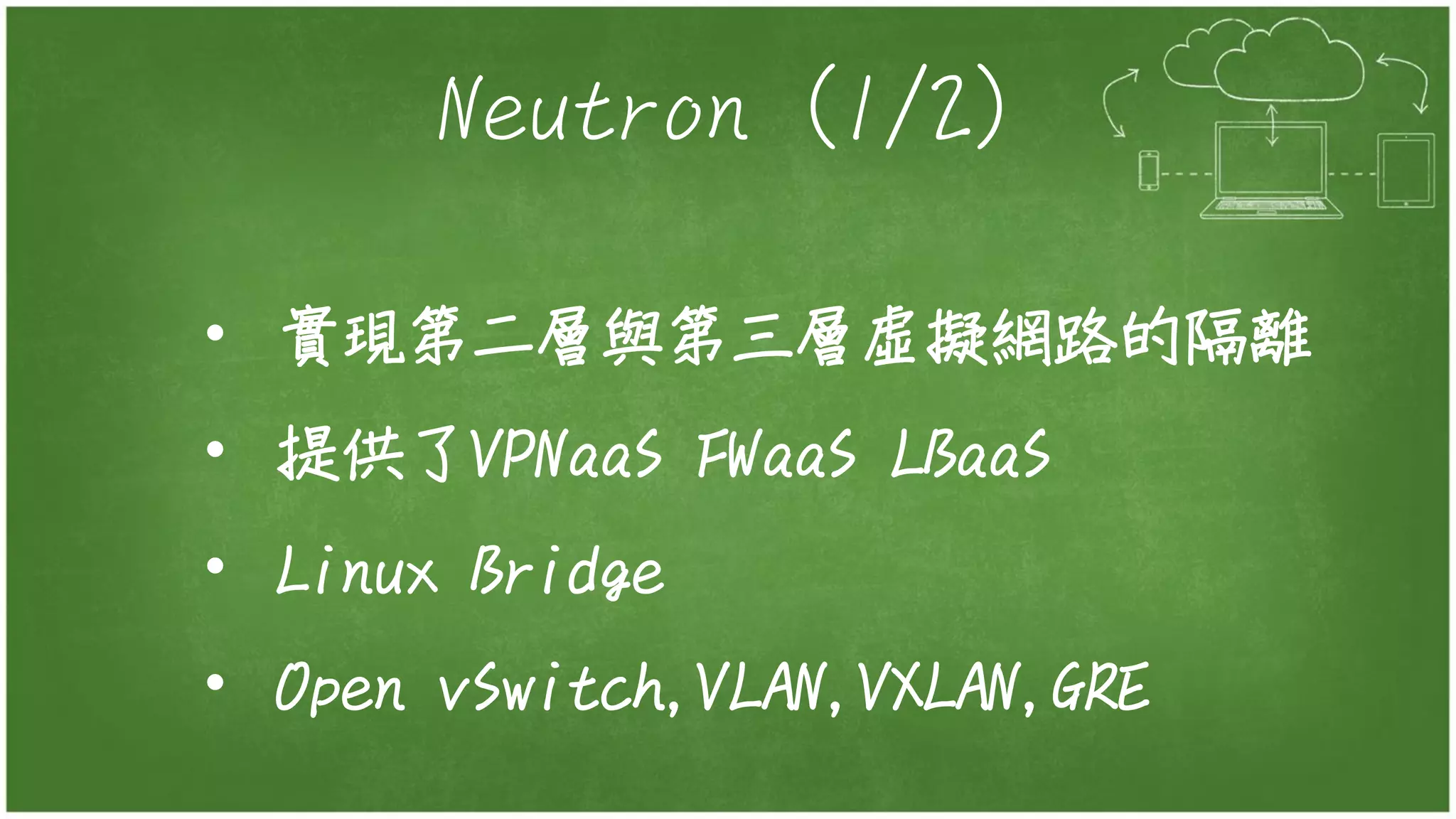

- 36. Neutron (1/2) • 實現第二層與第三層虛擬網路的隔離 • 提供了VPNaaS FWaaS LBaaS • Linux Bridge • Open vSwitch,VLAN,VXLAN,GRE

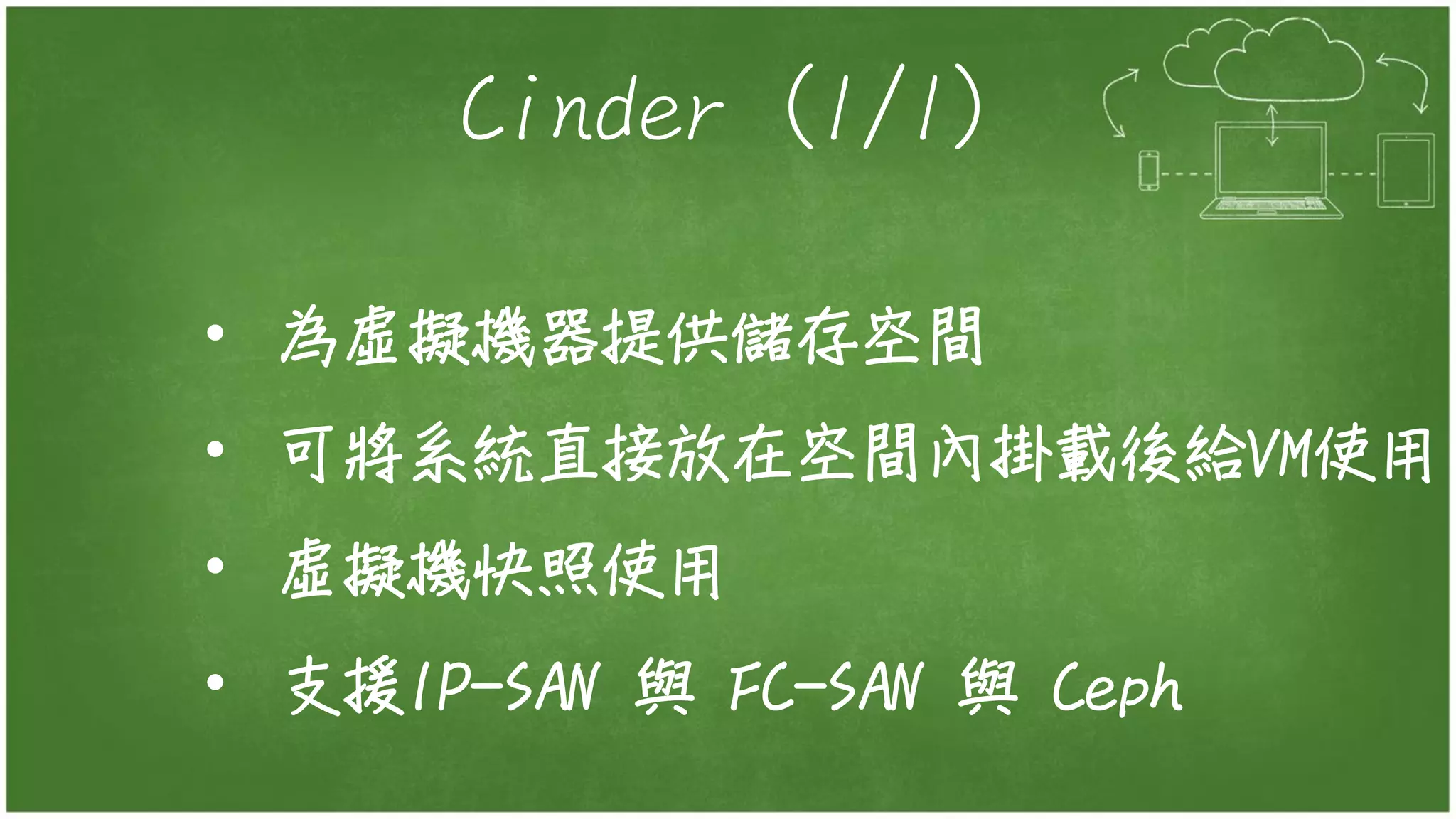

- 37. Cinder (1/1) • 為虛擬機器提供儲存空間 • 可將系統直接放在空間內掛載後給VM使用 • 虛擬機快照使用 • 支援IP-SAN 與 FC-SAN 與 Ceph

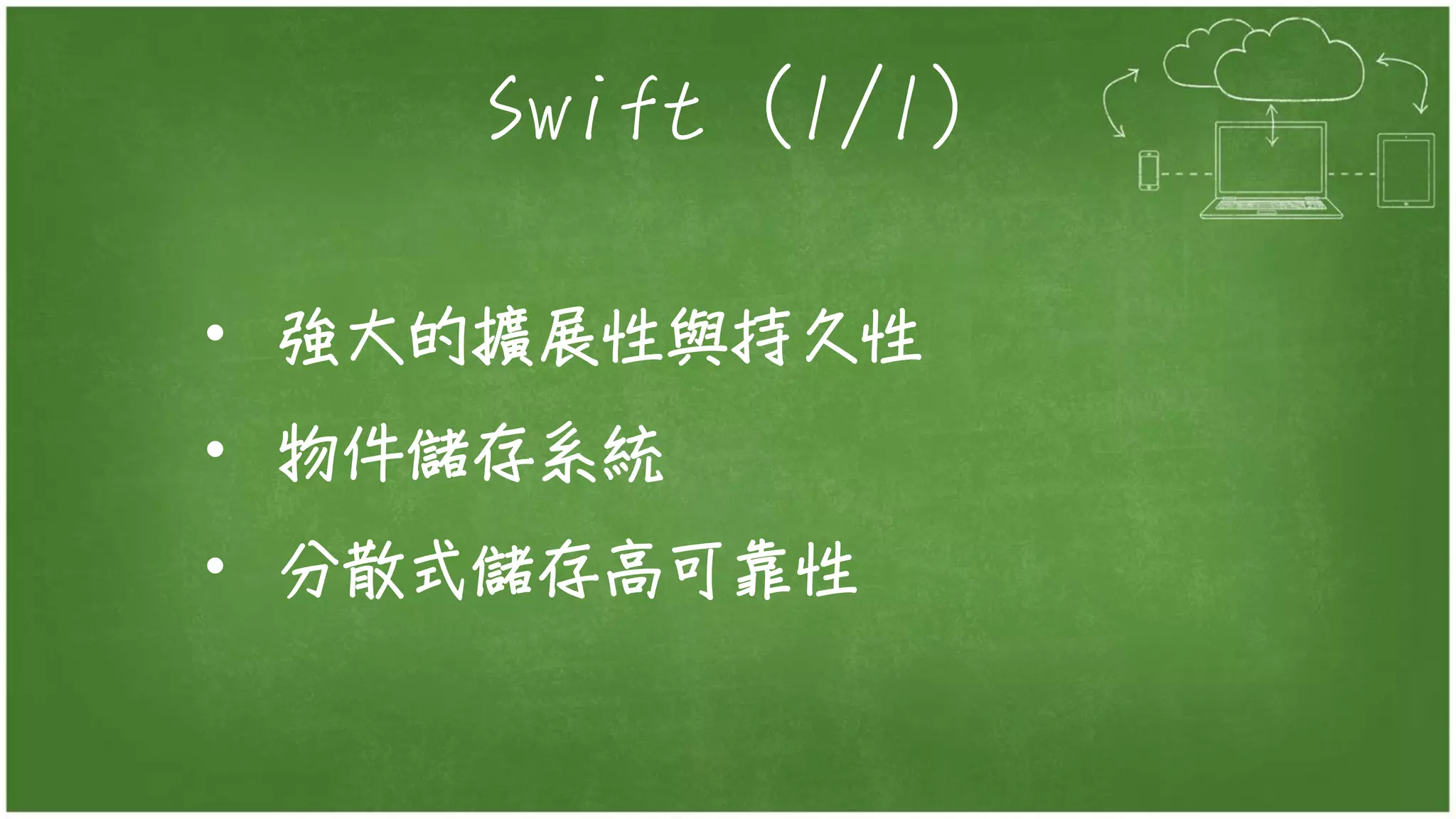

- 38. Swift (1/1) • 強大的擴展性與持久性 • 物件儲存系統 • 分散式儲存高可靠性

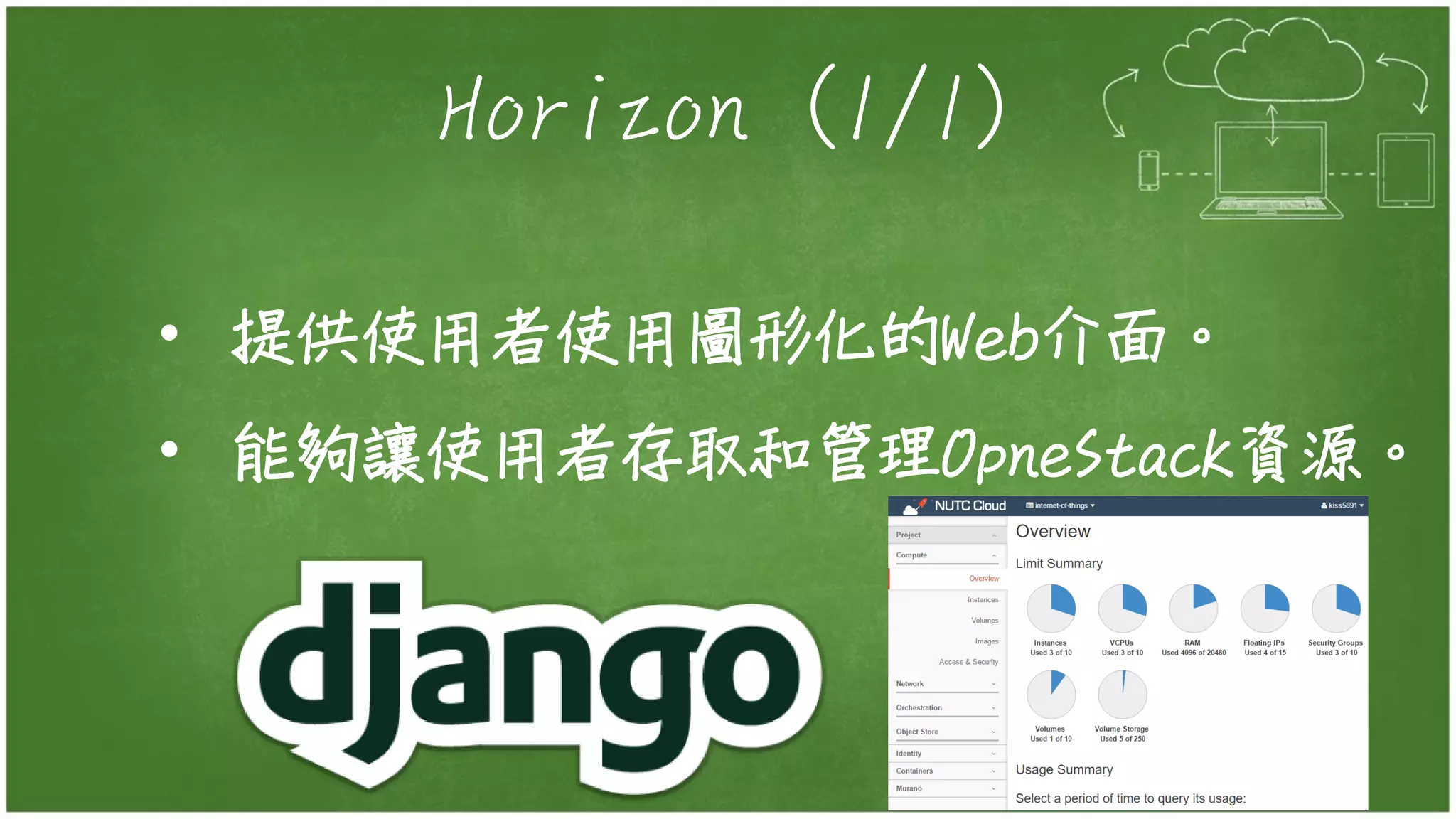

- 39. Horizon (1/1) • 提供使用者使用圖形化的Web介面。 • 能夠讓使用者存取和管理OpneStack資源。

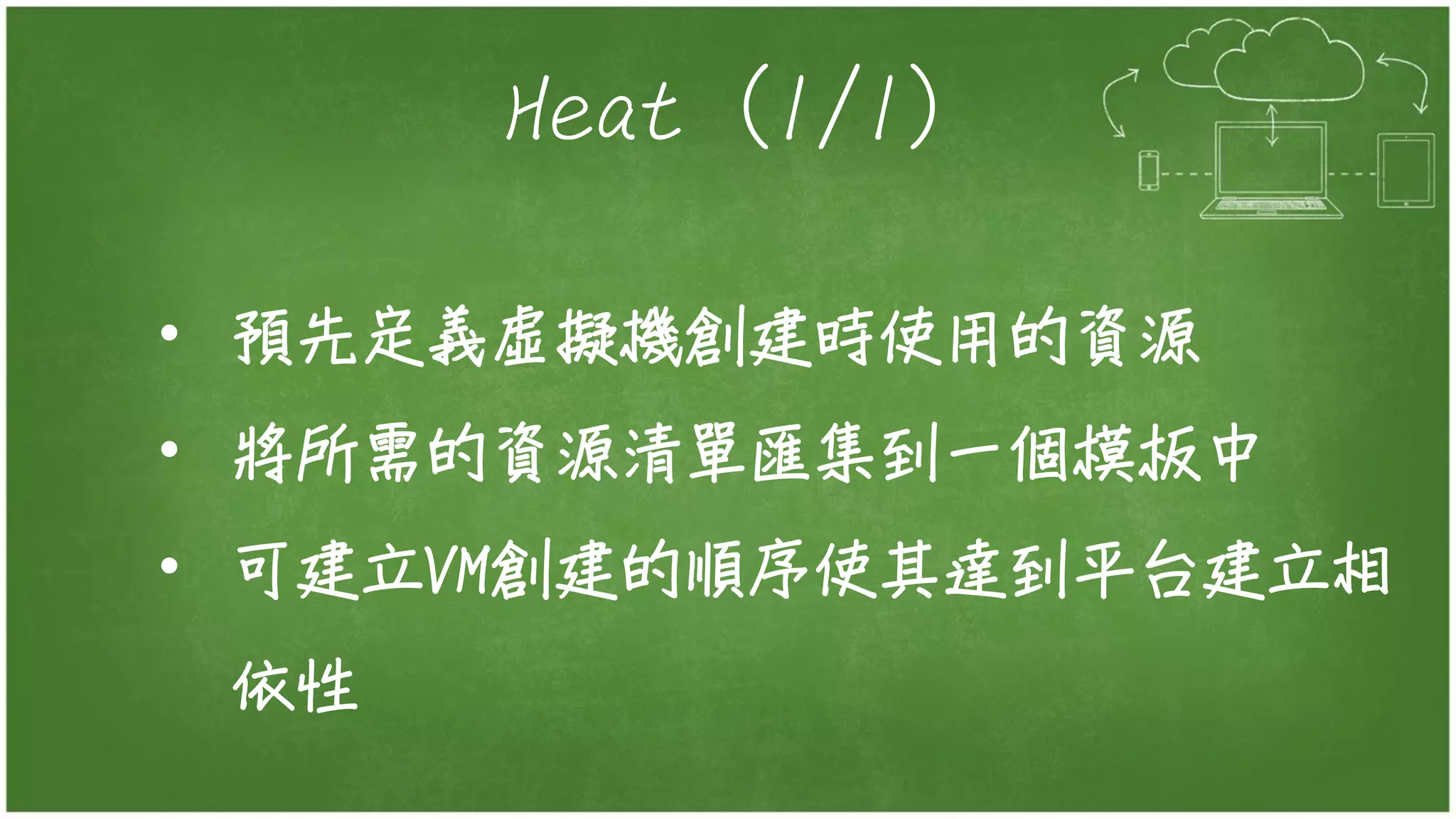

- 40. Heat (1/1) • 預先定義虛擬機創建時使用的資源 • 將所需的資源清單匯集到一個模板中 • 可建立VM創建的順序使其達到平台建立相 依性
- 41. Heat (1/1) • 預先定義虛擬機創建時使用的資源 • 將所需的資源清單匯集到一個模板中 • 可建立VM創建的順序使其達到平台建立相 依性

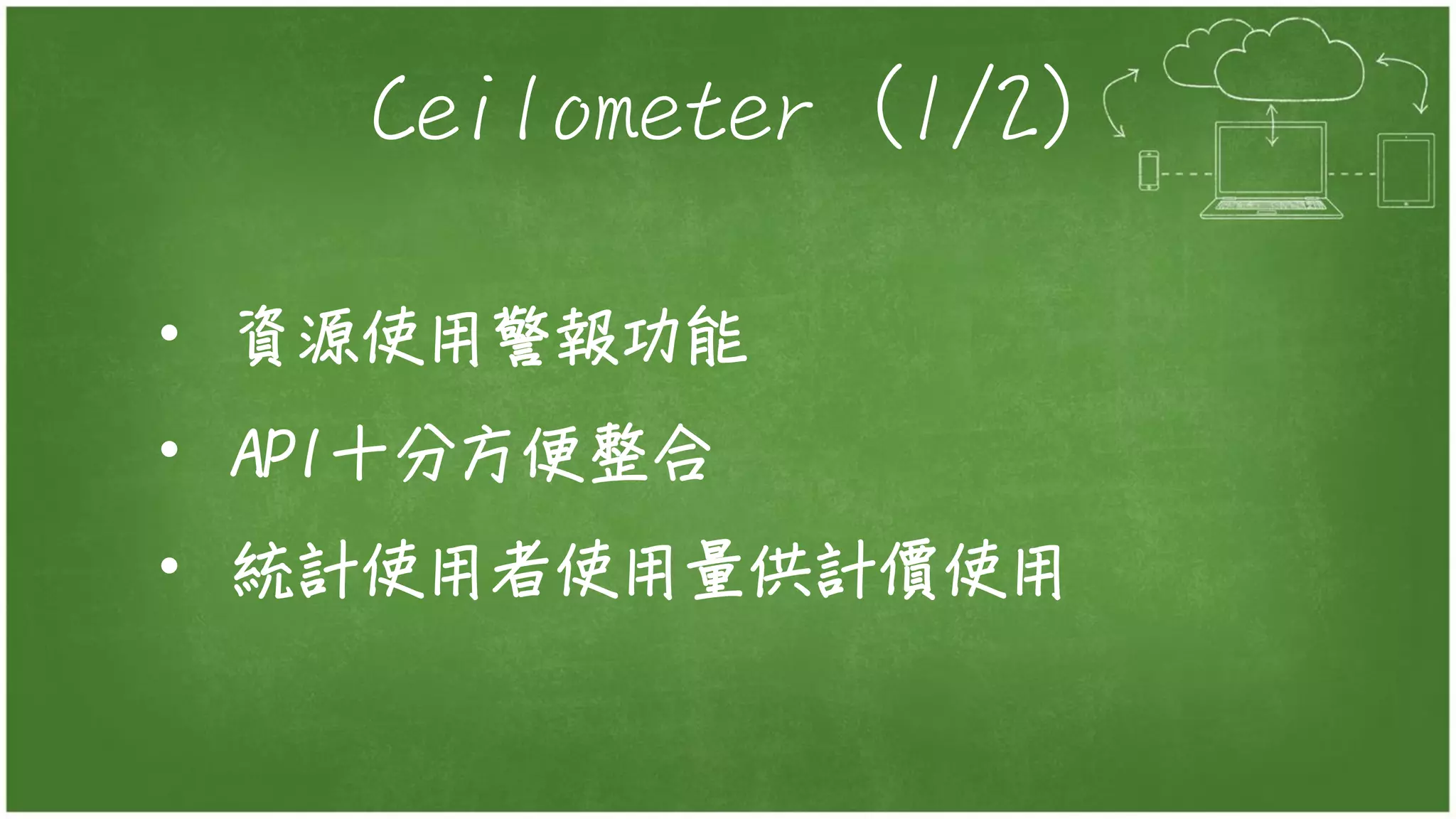

- 42. Ceilometer (1/2) • 資源使用警報功能 • API十分方便整合 • 統計使用者使用量供計價使用

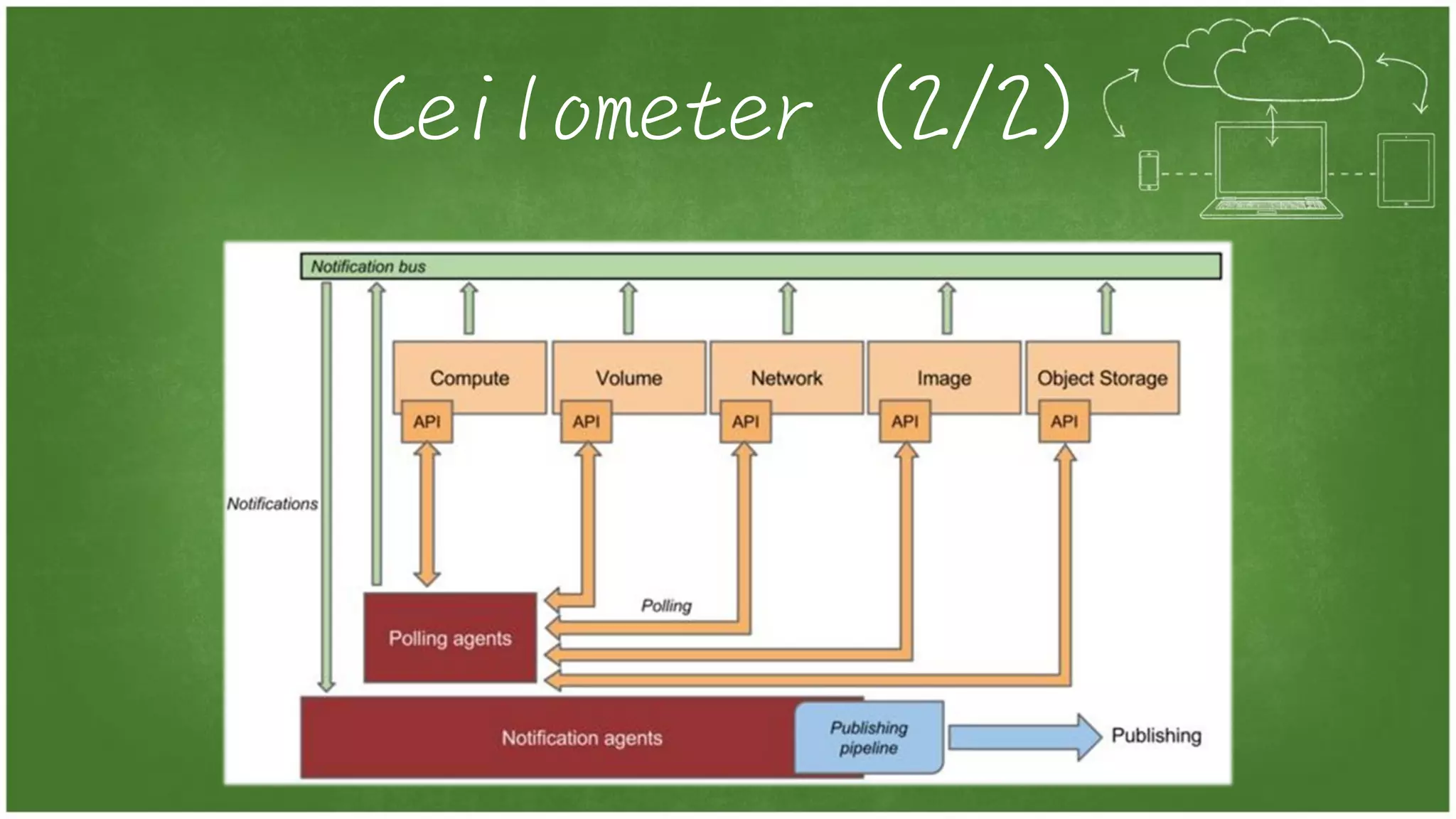

- 43. Ceilometer (2/2)

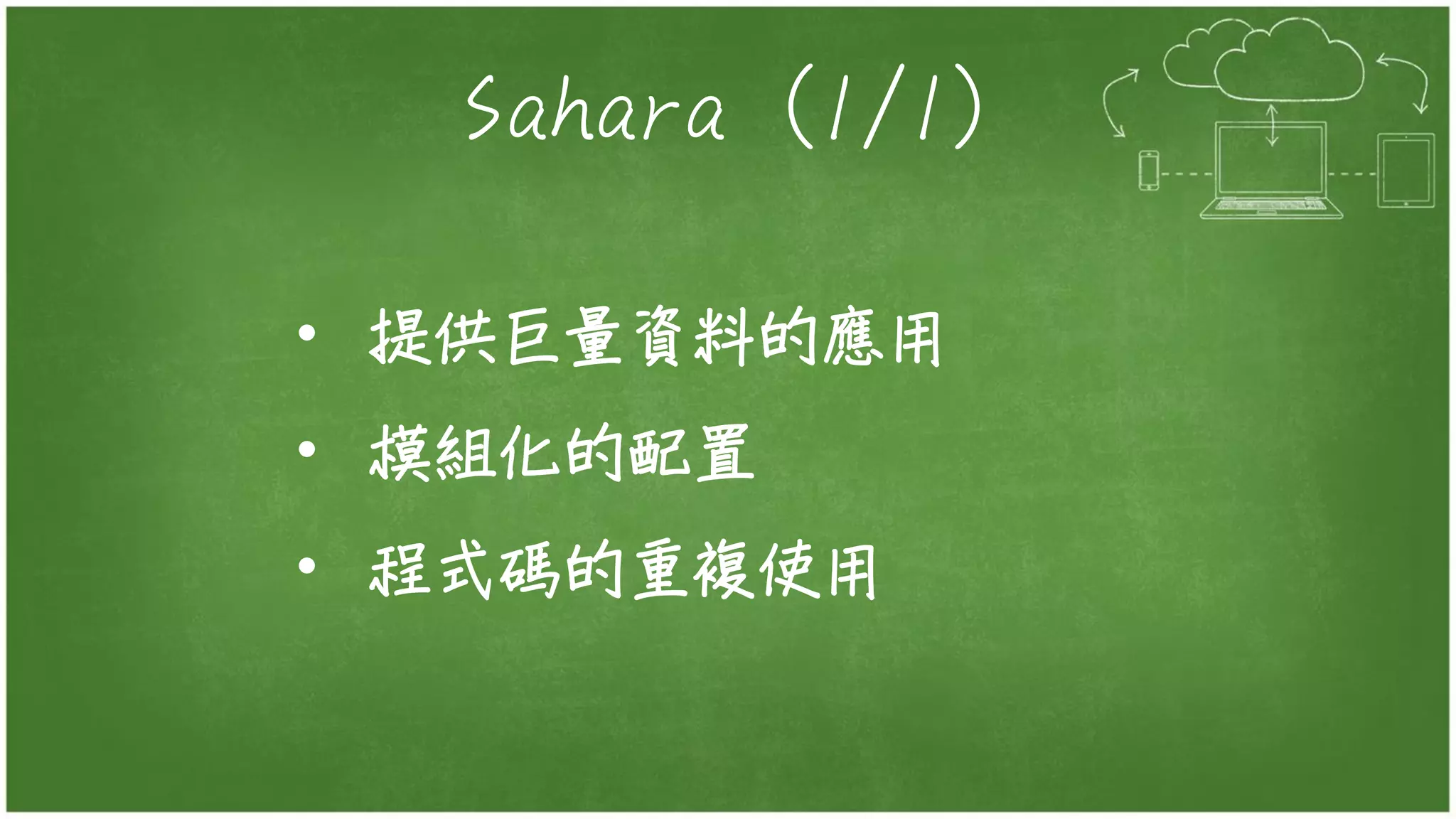

- 44. Sahara (1/1) • 提供巨量資料的應用 • 模組化的配置 • 程式碼的重複使用
