2016/4/25に開催したNSStudyのLTのスライドです。 IoTHubの簡単な紹介です。

1. Azure IoT Hubの紹介
2016/4/25 NSStudy No.6
株式会社ネクストスケープ
上坂 貴志（@takashiuesaka）

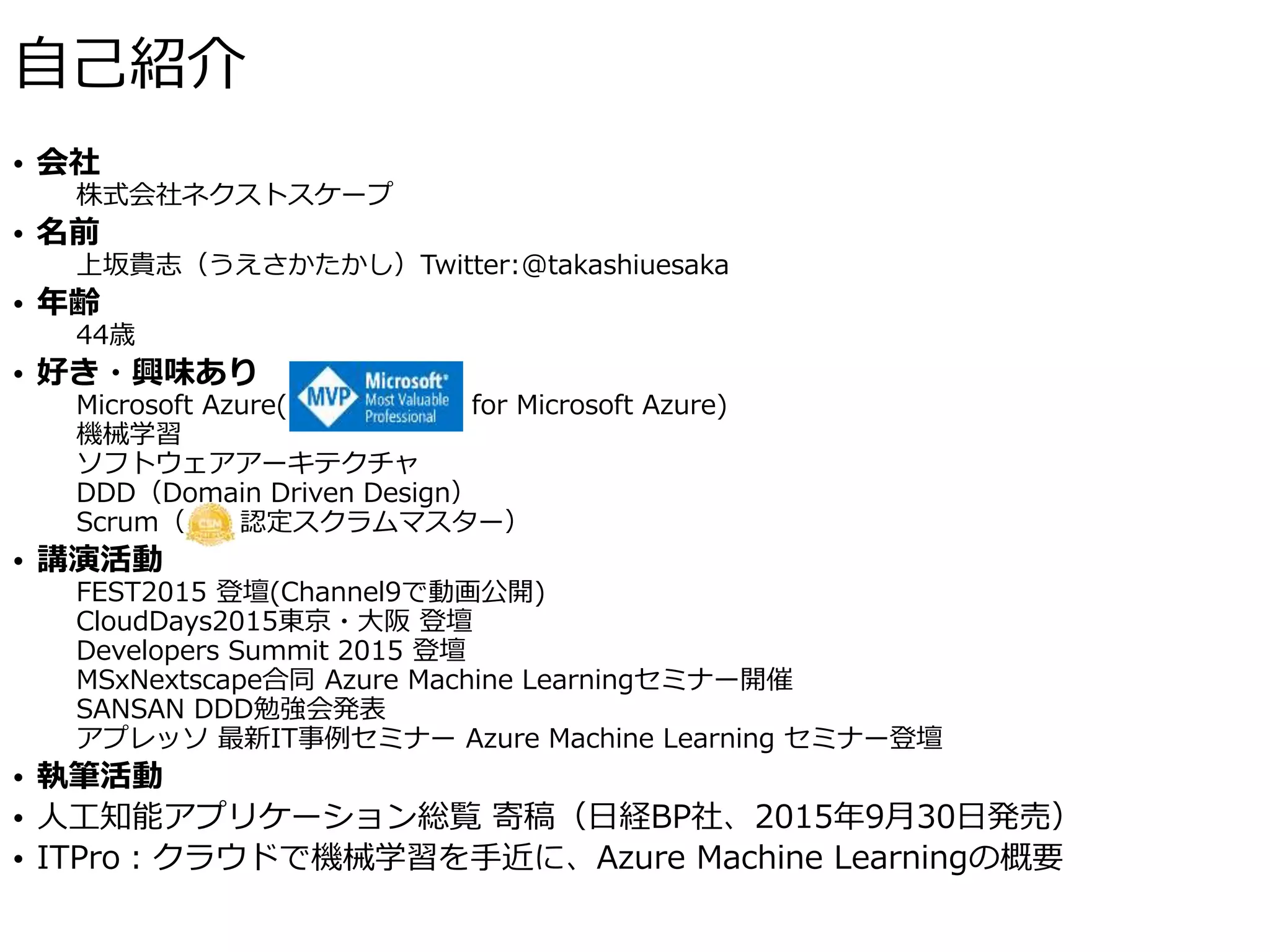

2. 自己紹介
• 会社
株式会社ネクストスケープ
• 名前
上坂貴志（うえさかたかし）Twitter:@takashiuesaka
• 年齢
44歳
• 好き・興味あり
Microsoft Azure(Microsoft MV for Microsoft Azure)
機械学習
ソフトウェアアーキテクチャ
DDD（Domain Driven Design）
Scrum（ 認定スクラムマスター）
• 講演活動
FEST2015 登壇(Channel9で動画公開)
CloudDays2015東京・大阪 登壇
Developers Summit 2015 登壇
MSxNextscape合同 Azure Machine Learningセミナー開催
SANSAN DDD勉強会発表
アプレッソ 最新IT事例セミナー Azure Machine Learning セミナー登壇
• 執筆活動
• 人工知能アプリケーション総覧 寄稿（日経BP社、2015年9月30日発売）
• ITPro：クラウドで機械学習を手近に、Azure Machine Learningの概要

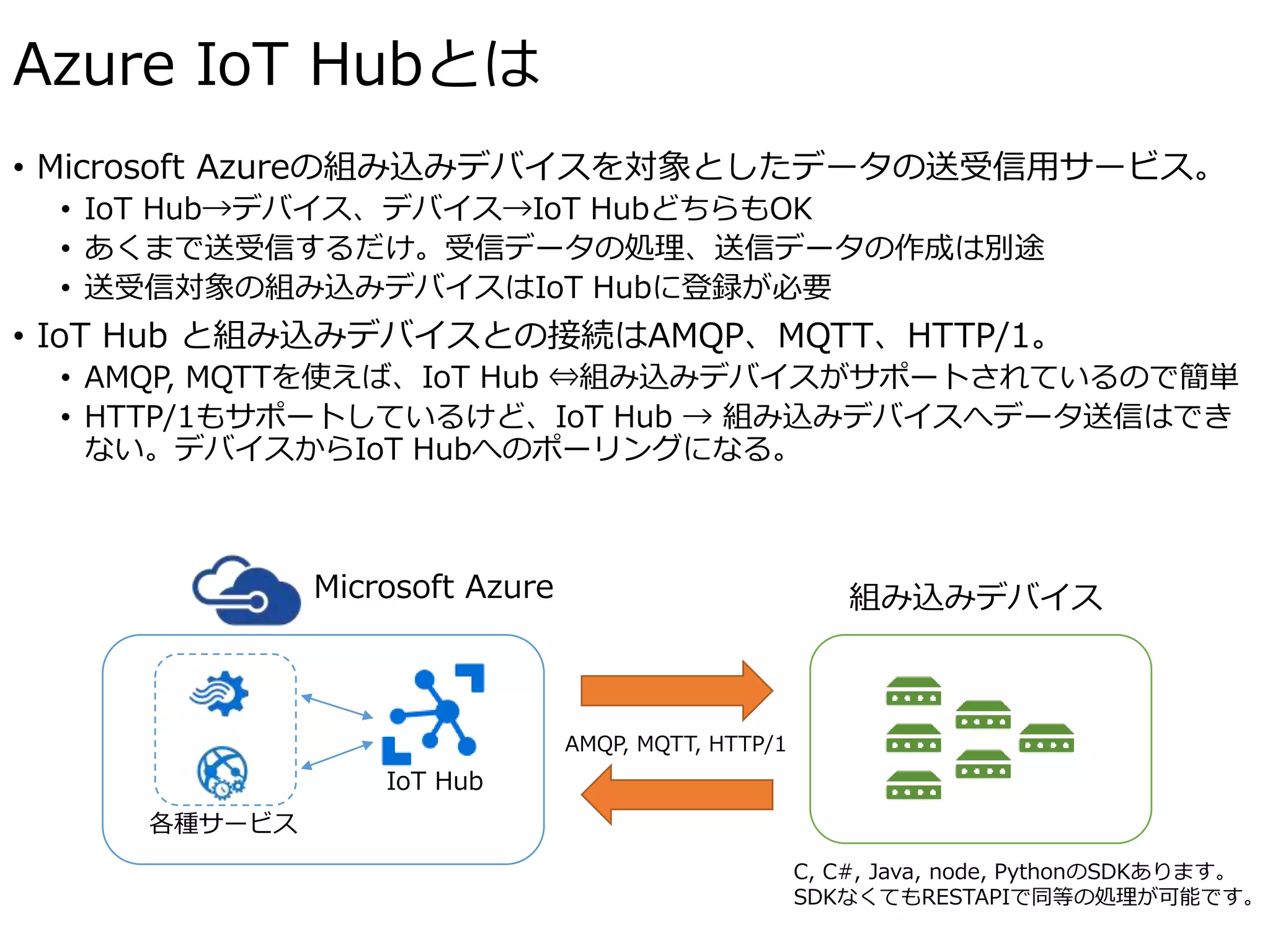

3. Azure IoT Hubとは
• Microsoft Azureの組み込みデバイスを対象としたデータの送受信用サービス。
• IoT Hub→デバイス、デバイス→IoT HubどちらもOK
• あくまで送受信するだけ。受信データの処理、送信データの作成は別途
• 送受信対象の組み込みデバイスはIoT Hubに登録が必要
• IoT Hub と組み込みデバイスとの接続はAMQP、MQTT、HTTP/1。
• AMQP, MQTTを使えば、IoT Hub ⇔組み込みデバイスがサポートされているので簡単
• HTTP/1もサポートしているけど、IoT Hub → 組み込みデバイスへデータ送信はでき
ない。デバイスからIoT Hubへのポーリングになる。
IoT Hub
組み込みデバイスMicrosoft Azure
AMQP, MQTT, HTTP/1
各種サービス
C, C#, Java, node, PythonのSDKあります。
SDKなくてもRESTAPIで同等の処理が可能です。

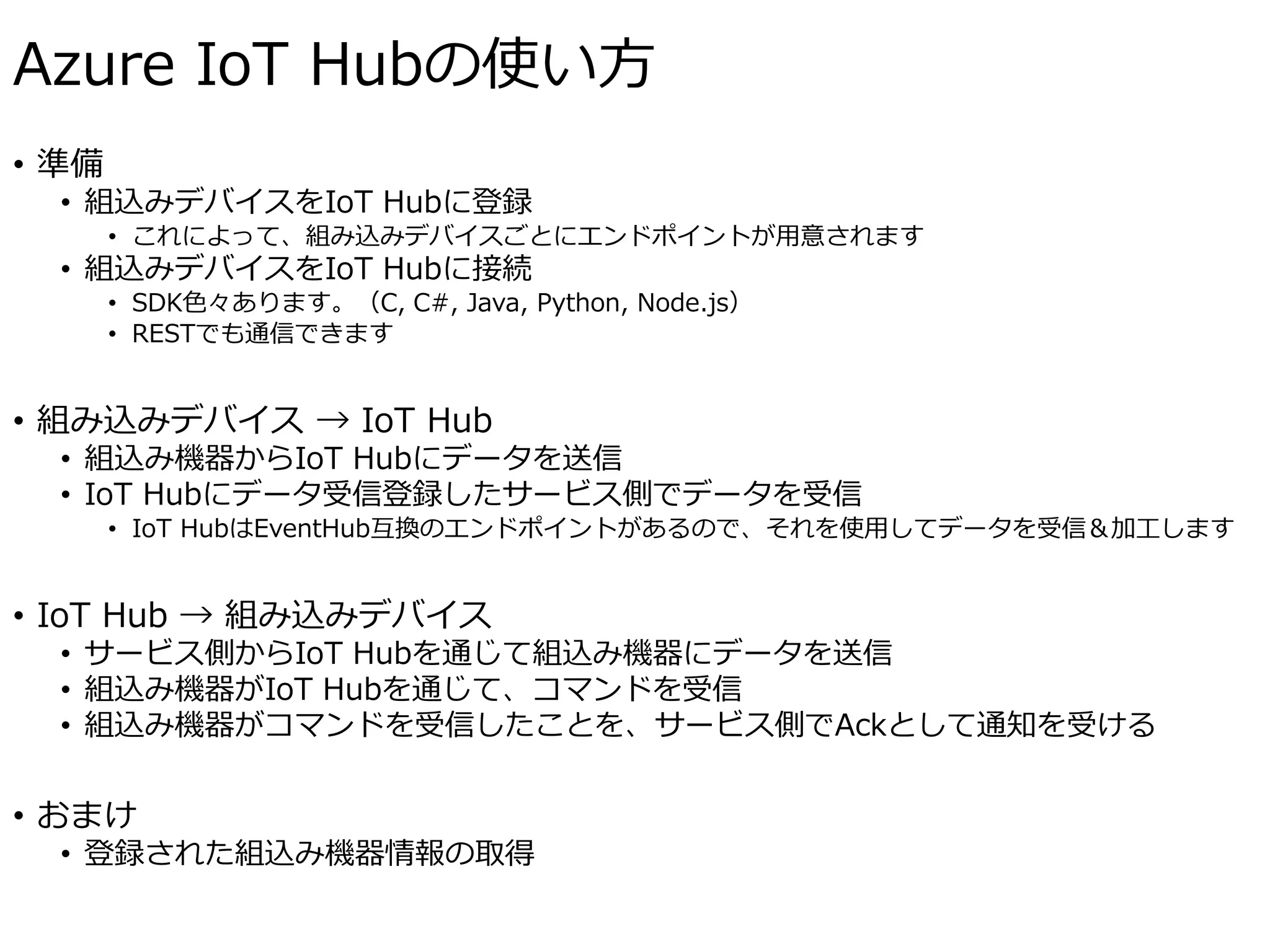

4. Azure IoT Hubの使い方
• 準備
• 組込みデバイスをIoT Hubに登録
• これによって、組み込みデバイスごとにエンドポイントが用意されます
• 組込みデバイスをIoT Hubに接続
• SDK色々あります。（C, C#, Java, Python, Node.js）
• RESTでも通信できます
• 組み込みデバイス → IoT Hub
• 組込み機器からIoT Hubにデータを送信
• IoT Hubにデータ受信登録したサービス側でデータを受信
• IoT HubはEventHub互換のエンドポイントがあるので、それを使用してデータを受信＆加工します
• IoT Hub → 組み込みデバイス
• サービス側からIoT Hubを通じて組込み機器にデータを送信
• 組込み機器がIoT Hubを通じて、コマンドを受信
• 組込み機器がコマンドを受信したことを、サービス側でAckとして通知を受ける
• おまけ
• 登録された組込み機器情報の取得

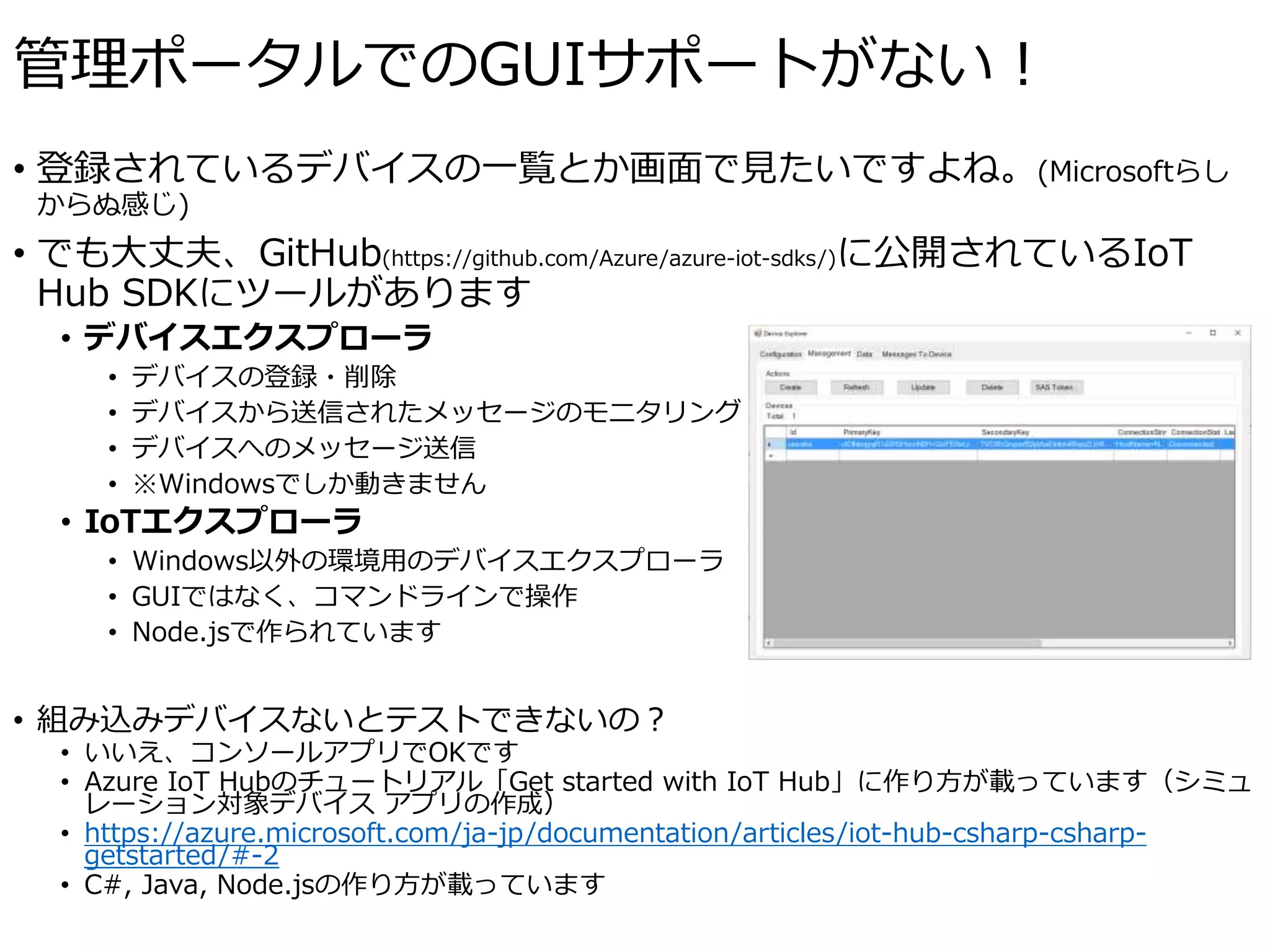

5. 管理ポータルでのGUIサポートがない！
• 登録されているデバイスの一覧とか画面で見たいですよね。(Microsoftらし
からぬ感じ)
• でも大丈夫、GitHub(https://github.com/Azure/azure-iot-sdks/)に公開されているIoT
Hub SDKにツールがあります
• デバイスエクスプローラ
• デバイスの登録・削除
• デバイスから送信されたメッセージのモニタリング
• デバイスへのメッセージ送信
• ※Windowsでしか動きません
• IoTエクスプローラ
• Windows以外の環境用のデバイスエクスプローラ
• GUIではなく、コマンドラインで操作
• Node.jsで作られています
• 組み込みデバイスないとテストできないの？
• いいえ、コンソールアプリでOKです
• Azure IoT Hubのチュートリアル「Get started with IoT Hub」に作り方が載っています（シミュ
レーション対象デバイス アプリの作成）
• https://azure.microsoft.com/ja-jp/documentation/articles/iot-hub-csharp-csharp-
getstarted/#-2
• C#, Java, Node.jsの作り方が載っています

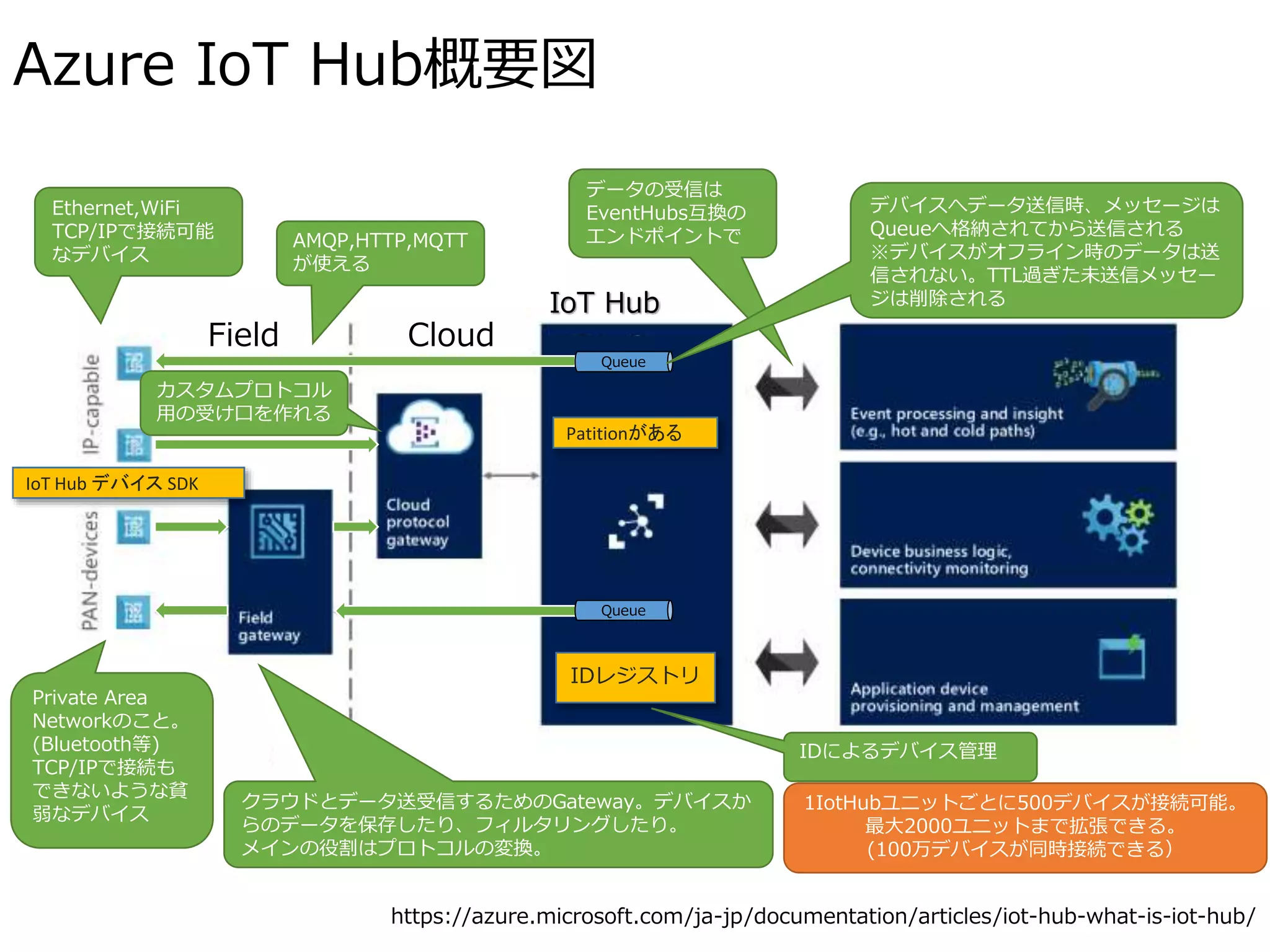

6. Azure IoT Hub概要図
IDレジストリ
Queue
IoT Hub
Queue
Ethernet,WiFi
TCP/IPで接続可能
なデバイス
Private Area
Networkのこと。
(Bluetooth等)
TCP/IPで接続も
できないような貧
弱なデバイス
クラウドとデータ送受信するためのGateway。デバイスか
らのデータを保存したり、フィルタリングしたり。
メインの役割はプロトコルの変換。
Field Cloud
IDによるデバイス管理
データの受信は
EventHubs互換の
エンドポイントで
デバイスへデータ送信時、メッセージは
Queueへ格納されてから送信される
※デバイスがオフライン時のデータは送
信されない。TTL過ぎた未送信メッセー
ジは削除される
AMQP,HTTP,MQTT
が使える
IoT Hub デバイス SDK
Patitionがある
1IotHubユニットごとに500デバイスが接続可能。
最大2000ユニットまで拡張できる。
(100万デバイスが同時接続できる）
https://azure.microsoft.com/ja-jp/documentation/articles/iot-hub-what-is-iot-hub/
カスタムプロトコル
用の受け口を作れる

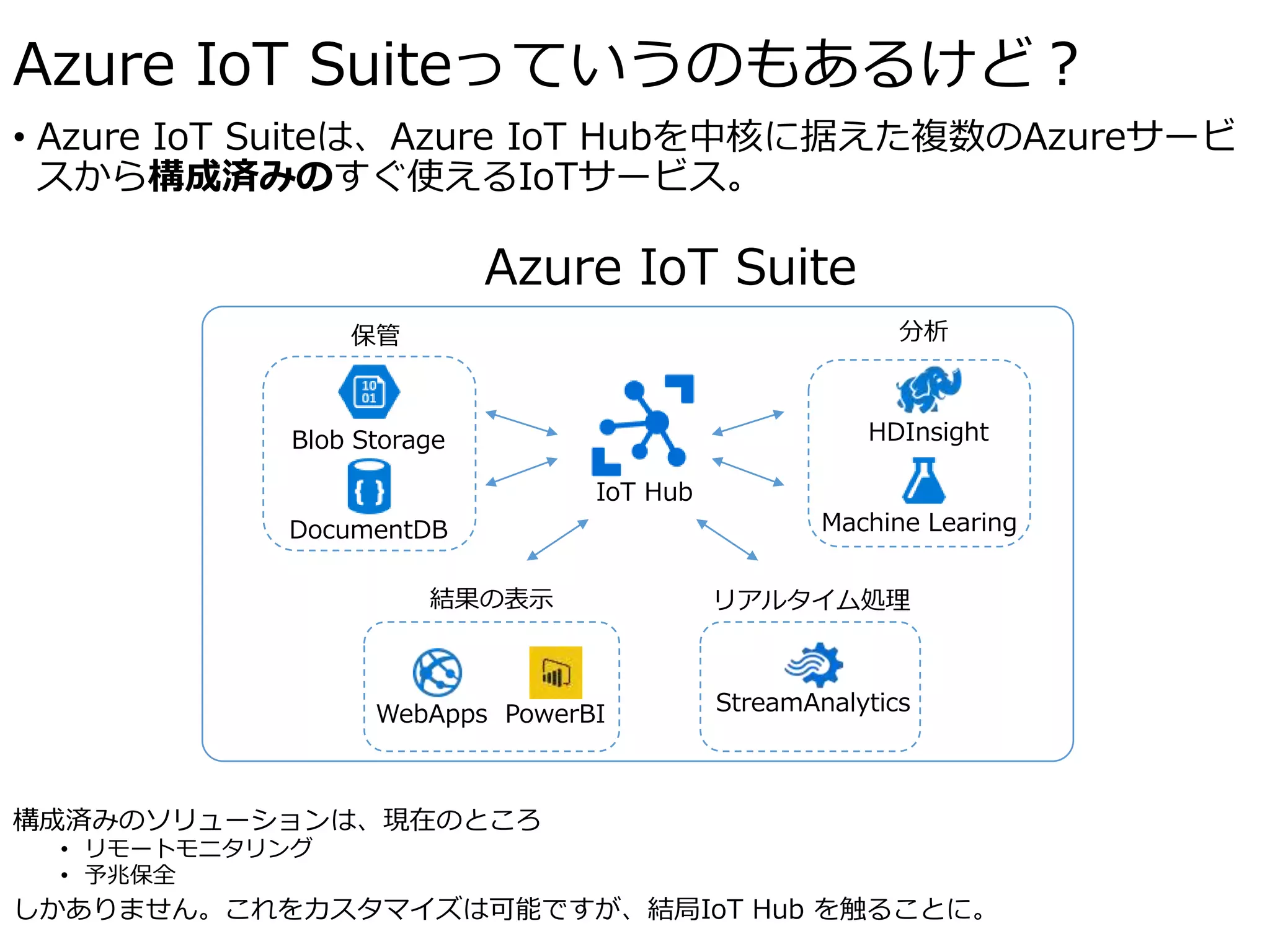

7. • Azure IoT Suiteは、Azure IoT Hubを中核に据えた複数のAzureサービ
スから構成済みのすぐ使えるIoTサービス。
Azure IoT Suiteっていうのもあるけど？
Azure IoT Suite
DocumentDB
Blob Storage
保管
StreamAnalytics
リアルタイム処理
Machine Learing
HDInsight
分析
IoT Hub
WebApps PowerBI
結果の表示
構成済みのソリューションは、現在のところ
• リモートモニタリング
• 予兆保全
しかありません。これをカスタマイズは可能ですが、結局IoT Hub を触ることに。

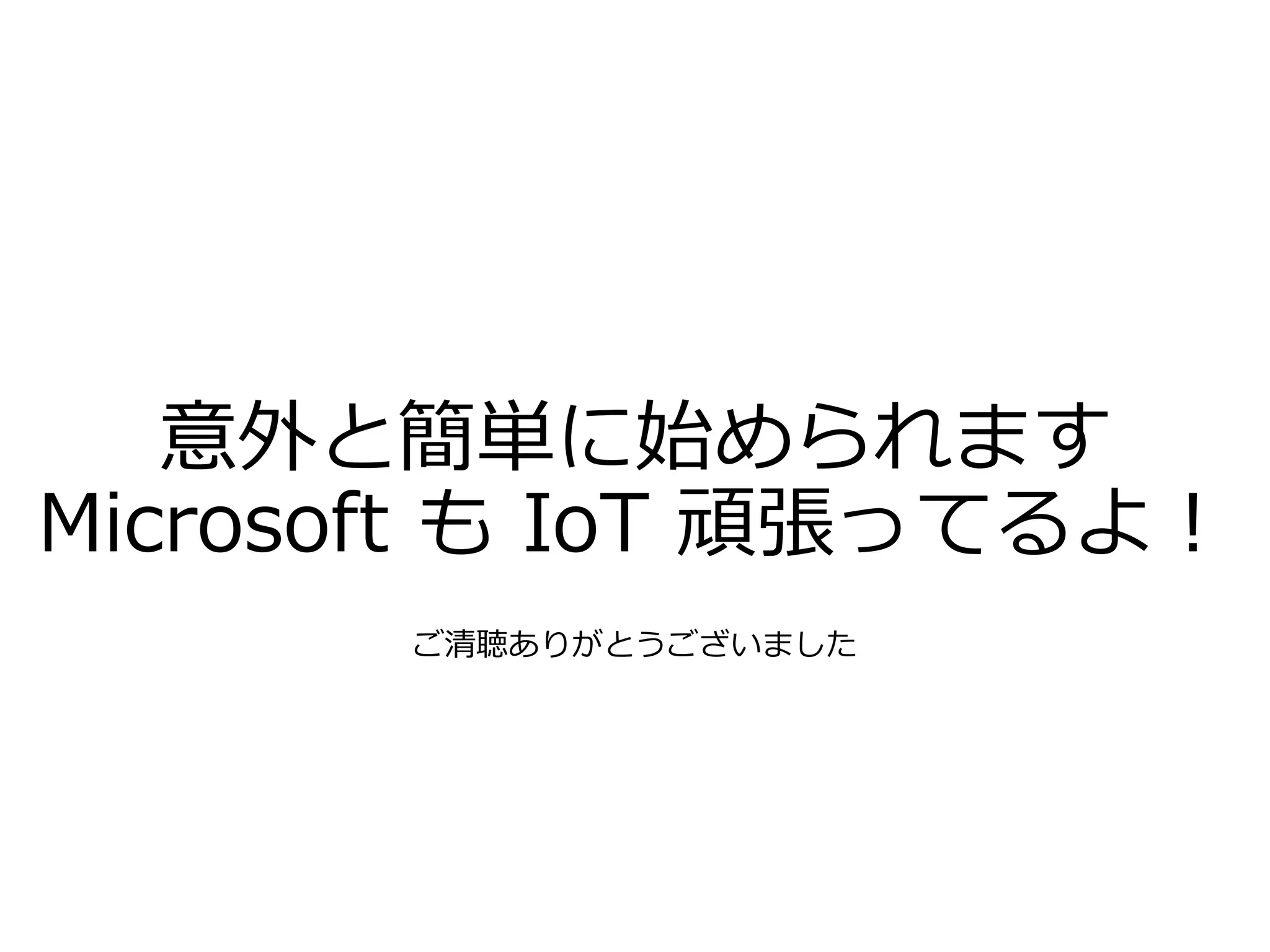

8. 意外と簡単に始められます
Microsoft も IoT 頑張ってるよ！
ご清聴ありがとうございました
