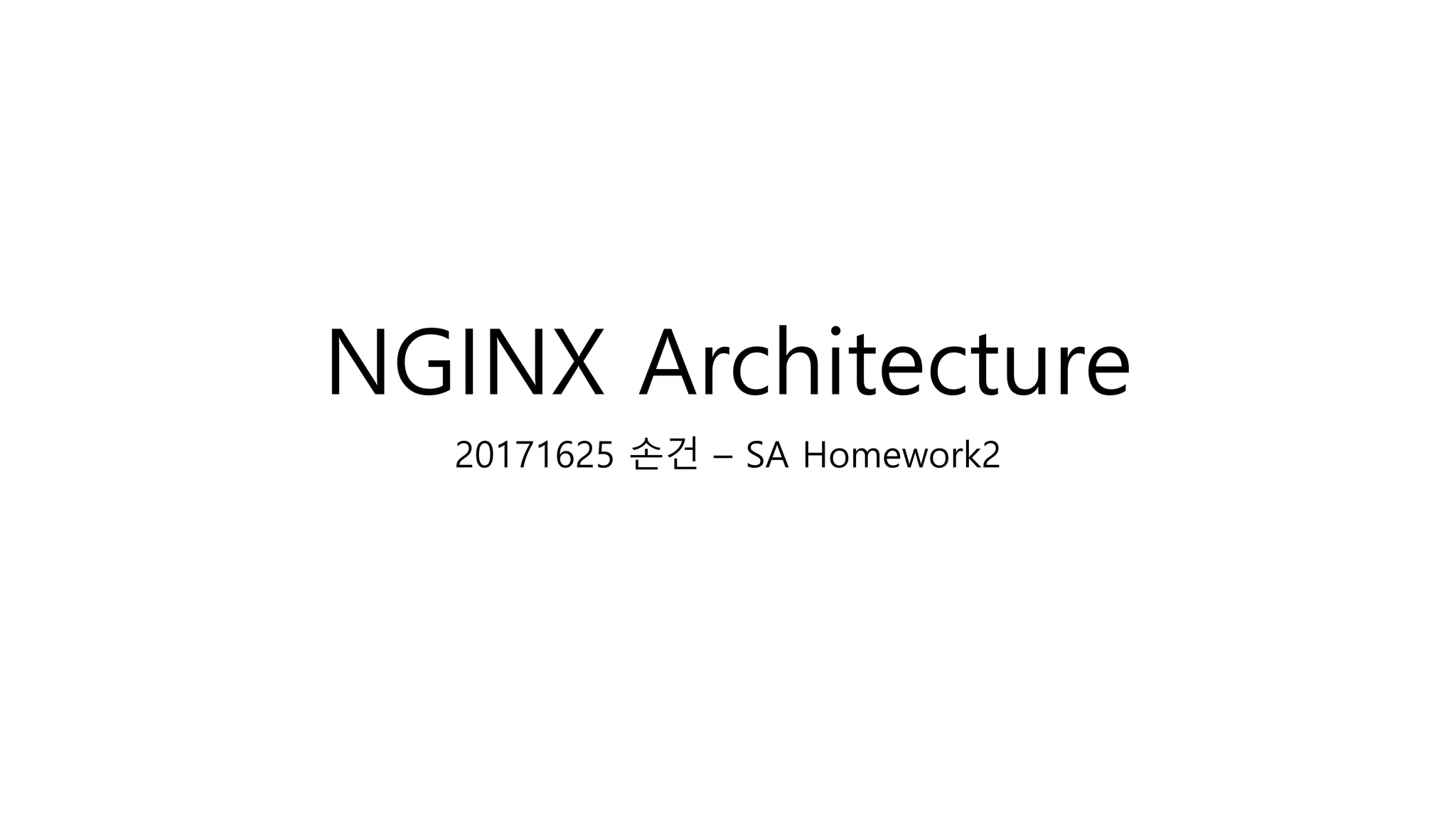

1. NGINX Architecture
20171625 손건 – SA Homework2

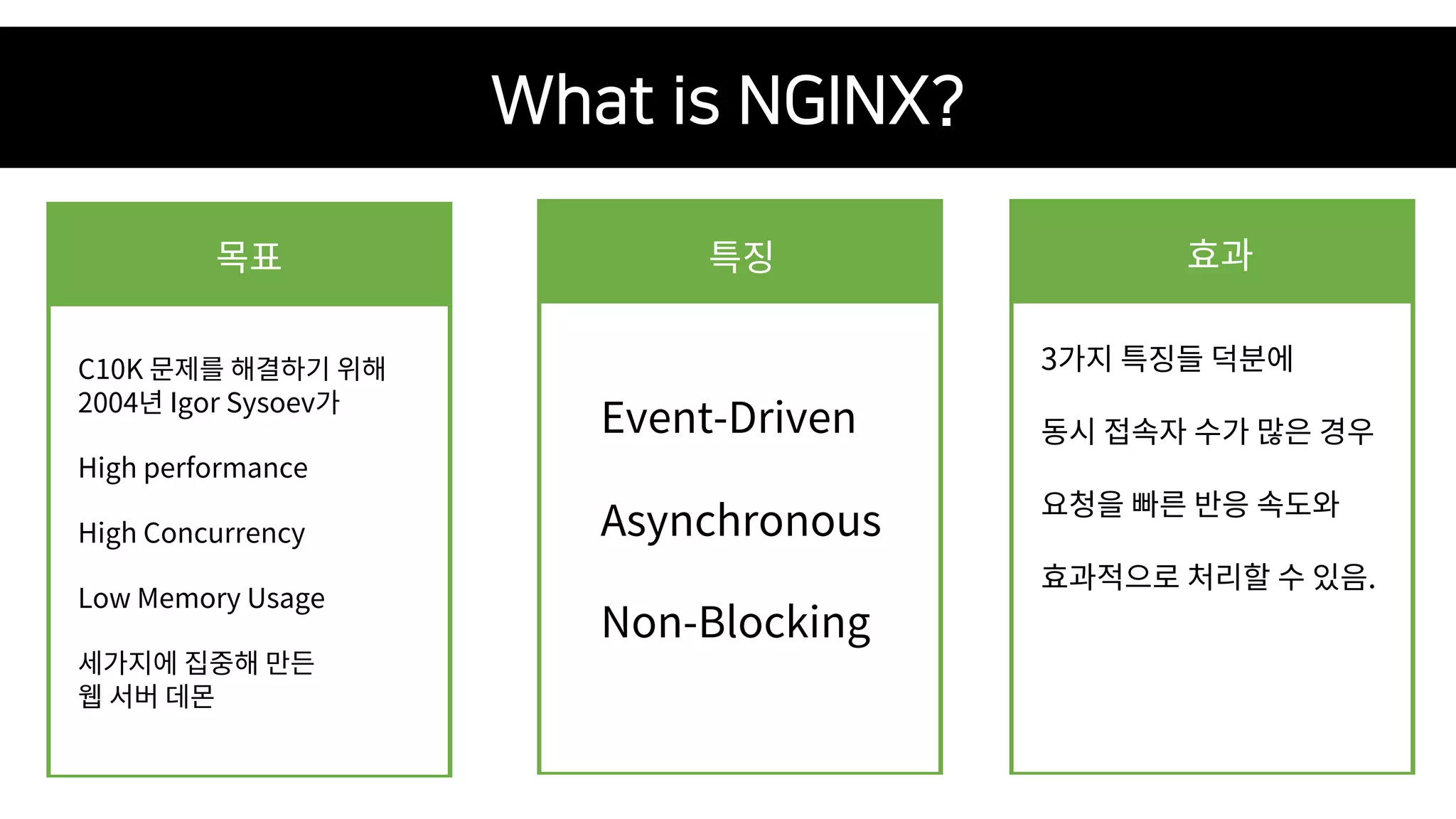

2. What is NGINX?
Event-Driven
C10K 문제를 해결하기 위해
2004년 Igor Sysoev가
High performance
High Concurrency
Low Memory Usage
세가지에 집중해 만든
웹 서버 데몬
목표 특징 효과
3가지 특징들 덕분에
동시 접속자 수가 많은 경우
요청을 빠른 반응 속도와
효과적으로 처리할 수 있음.
Event-Driven
Asynchronous
Non-Blocking

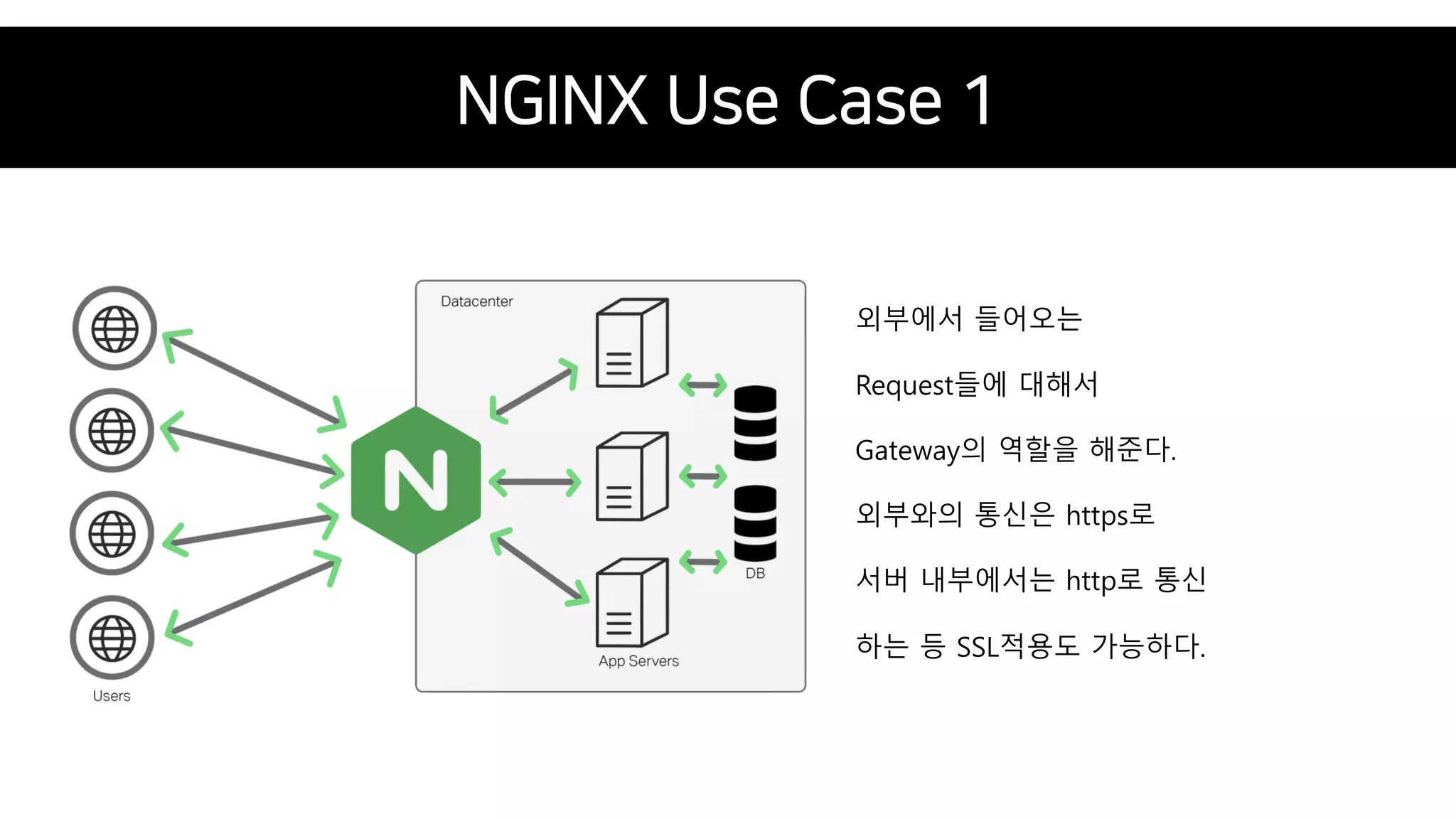

3. NGINX Use Case 1
외부에서 들어오는
Request들에 대해서
Gateway의 역할을 해준다.
외부와의 통신은 https로
서버 내부에서는 http로 통신
하는 등 SSL적용도 가능하다.

4. NGINX Use Case 2
API Gateway의 역할로
각각 path에 맞는 서버로
Redirection 시켜준다.
MSA 구조에서 쓰이는
형태이다.

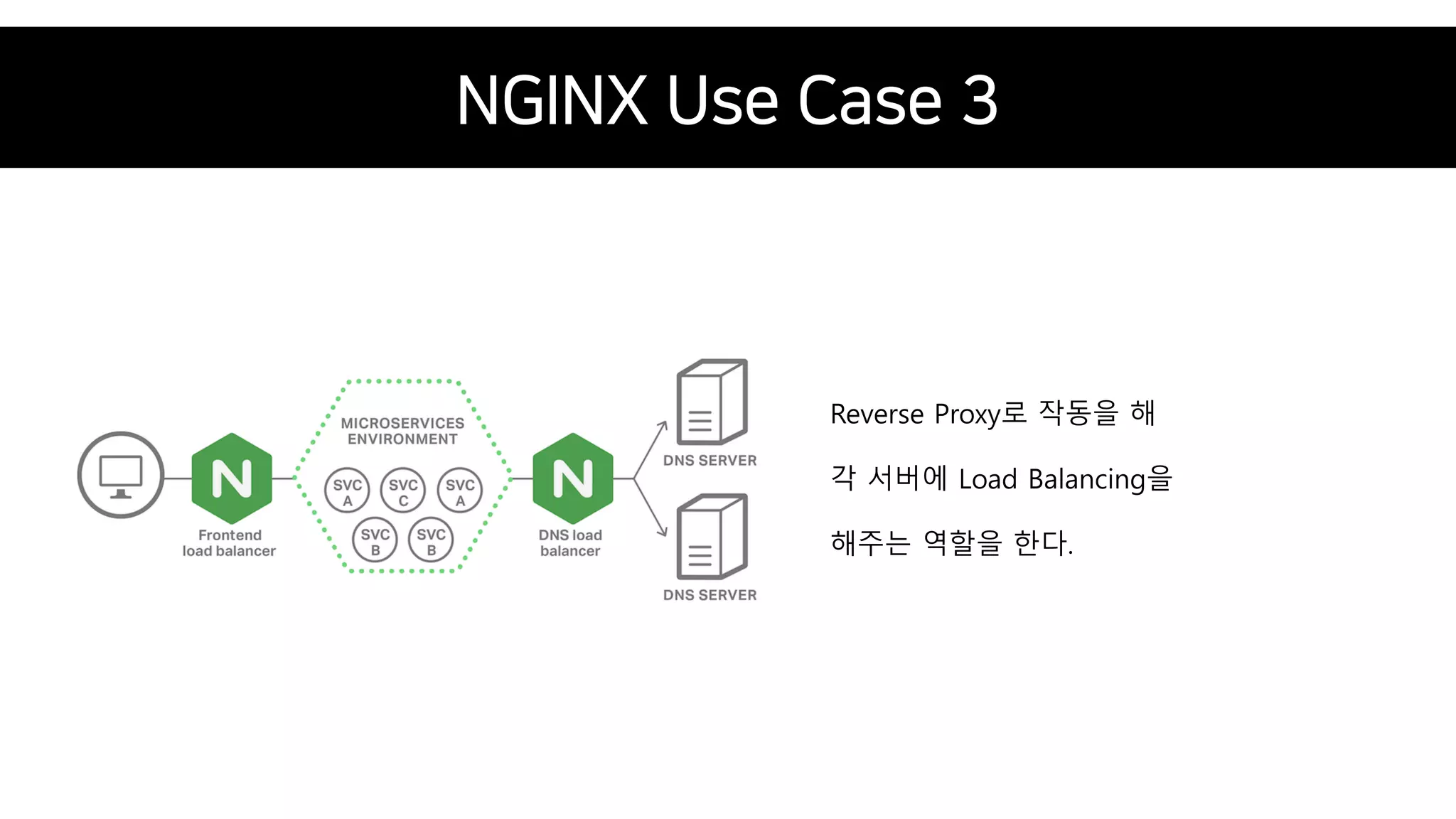

5. NGINX Use Case 3
Reverse Proxy로 작동을 해
각 서버에 Load Balancing을
해주는 역할을 한다.

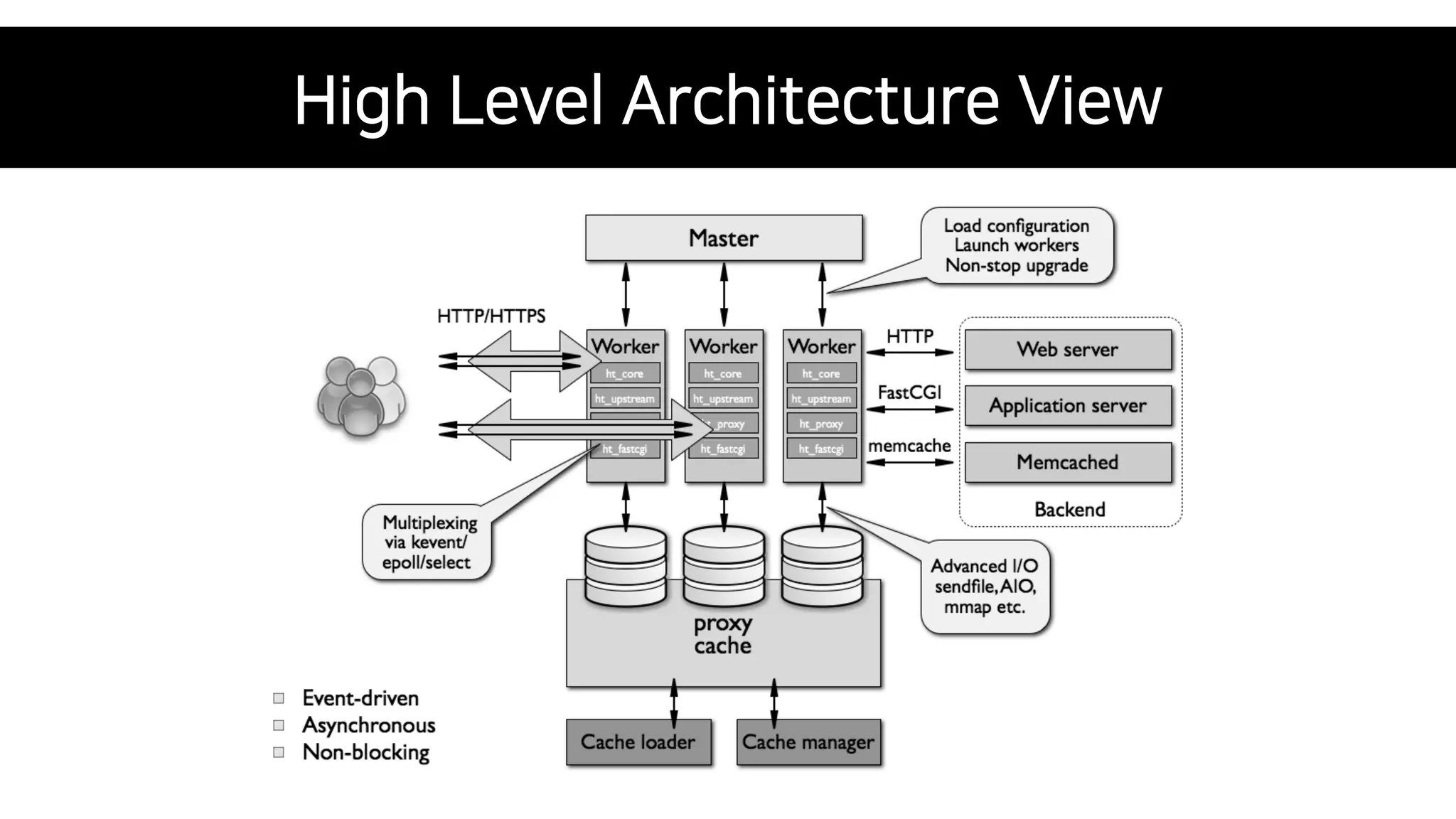

6. High Level Architecture View

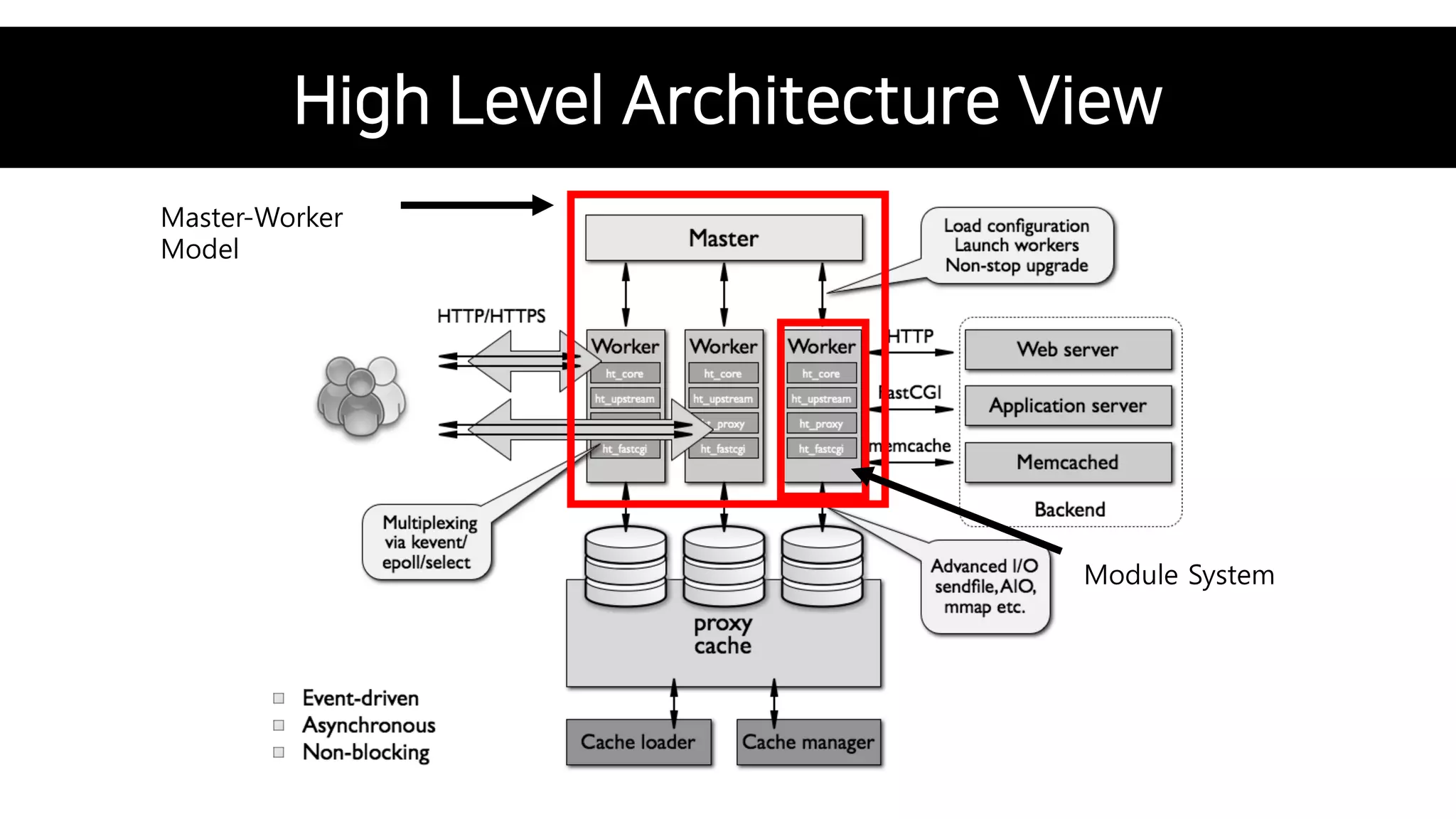

7. High Level Architecture View
Master-Worker
Model
Module System

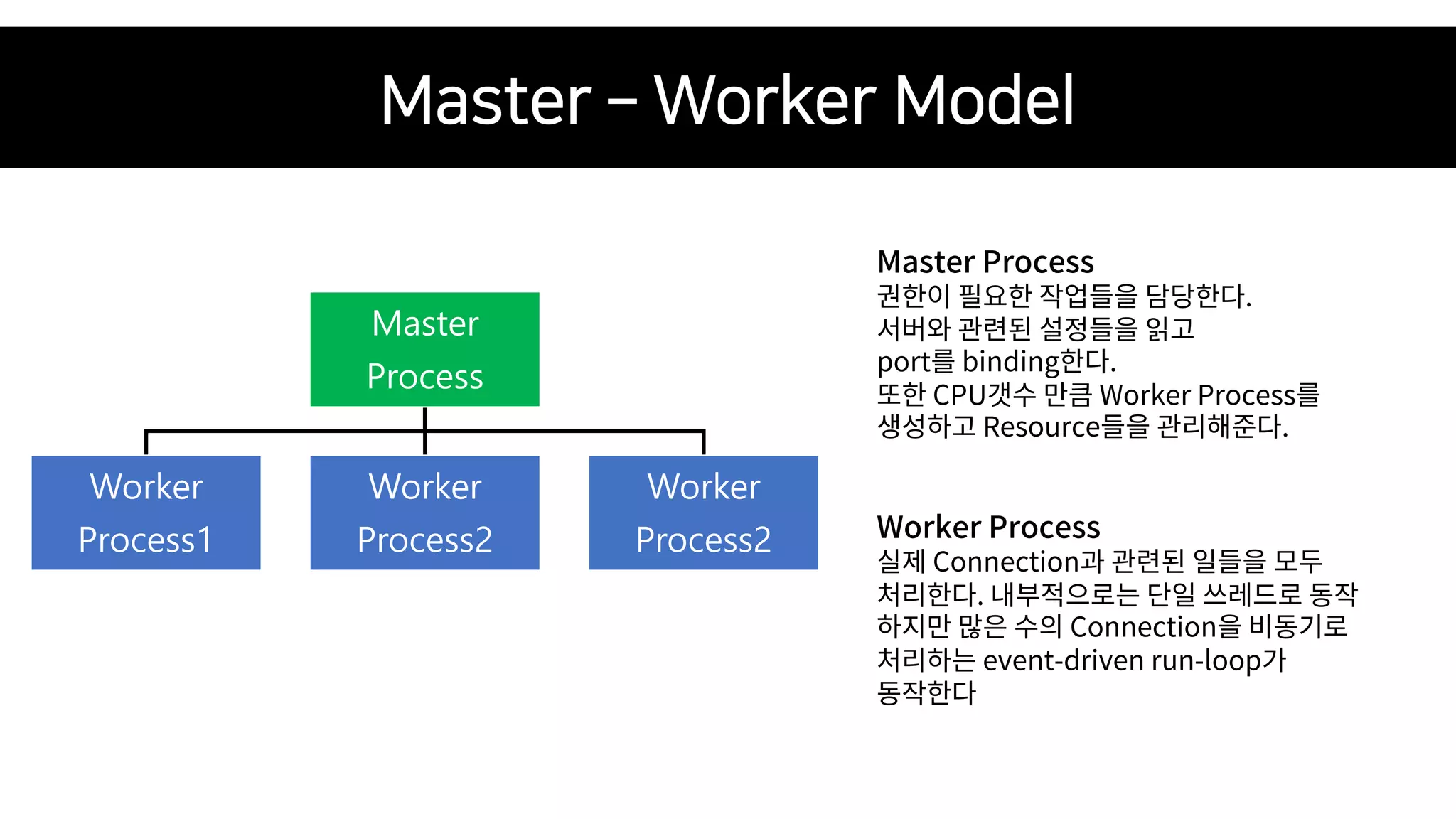

8. Master ­ Worker Model
Master
Process
Worker
Process1
Worker
Process2
Worker
Process2
Master Process
권한이 필요한 작업들을 담당한다.
서버와 관련된 설정들을 읽고
port를 binding한다.
또한 CPU갯수 만큼 Worker Process를
생성하고 Resource들을 관리해준다.
Worker Process
실제 Connection과 관련된 일들을 모두
처리한다. 내부적으로는 단일 쓰레드로 동작
하지만 많은 수의 Connection을 비동기로
처리하는 event-driven run-loop가
동작한다

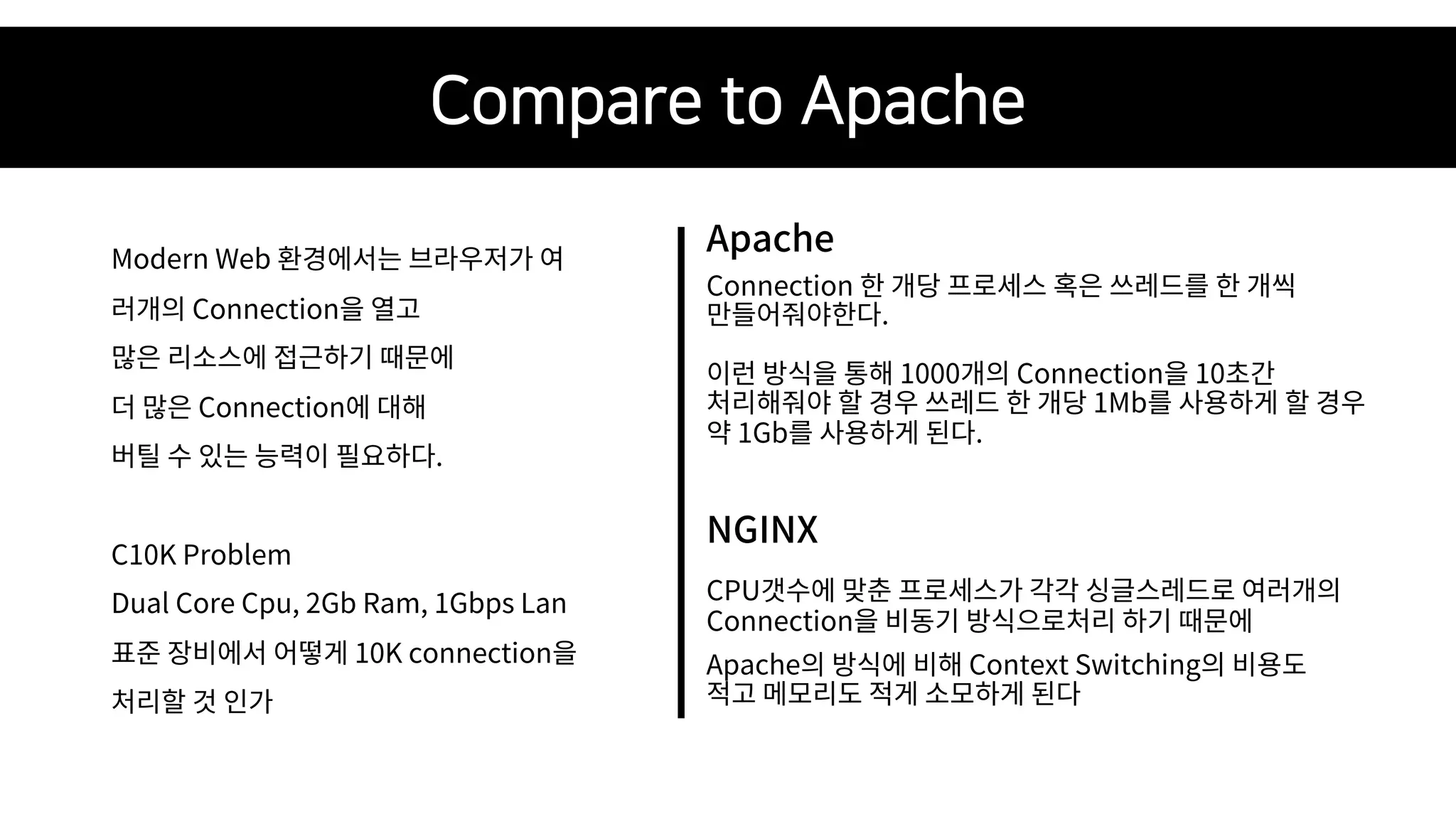

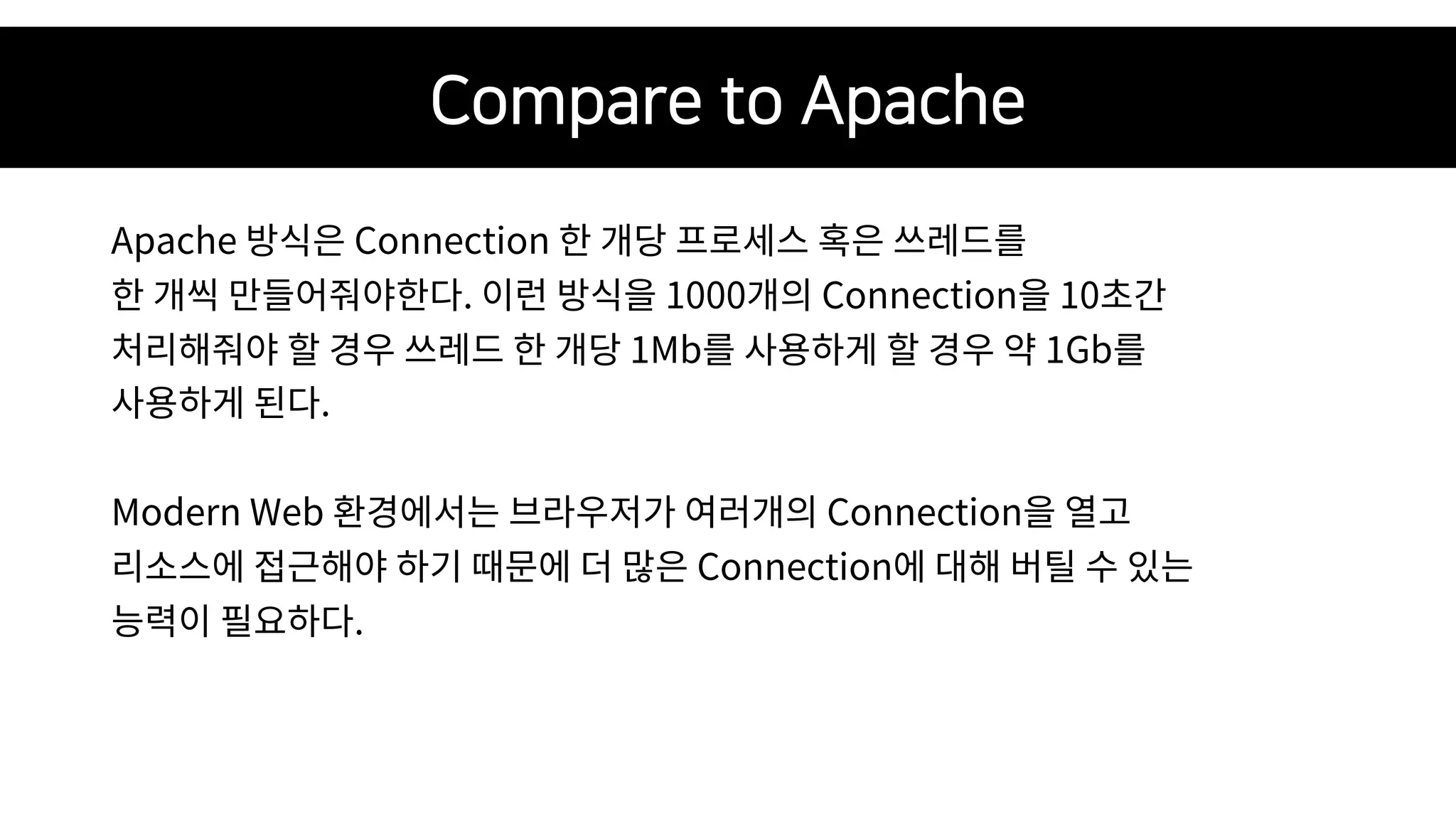

9. Compare to Apache
Apache 방식은 Connection 한 개당 프로세스 혹은 쓰레드를
한 개씩 만들어줘야한다. 이런 방식을 1000개의 Connection을 10초간
처리해줘야 할 경우 쓰레드 한 개당 1Mb를 사용하게 할 경우 약 1Gb를
사용하게 된다.
Modern Web 환경에서는 브라우저가 여러개의 Connection을 열고
리소스에 접근해야 하기 때문에 더 많은 Connection에 대해 버틸 수 있는
능력이 필요하다.

10. Compare to Apache
Apache
Connection 한 개당 프로세스 혹은 쓰레드를 한 개씩
만들어줘야한다.
이런 방식을 통해 1000개의 Connection을 10초간
처리해줘야 할 경우 쓰레드 한 개당 1Mb를 사용하게 할 경우
약 1Gb를 사용하게 된다.
NGINX
CPU갯수에 맞춘 프로세스가 각각 싱글스레드로 여러개의
Connection을 비동기 방식으로처리 하기 때문에
Apache의 방식에 비해 Context Switching의 비용도
적고 메모리도 적게 소모하게 된다
Modern Web 환경에서는 브라우저가 여
러개의 Connection을 열고
많은 리소스에 접근하기 때문에
더 많은 Connection에 대해
버틸 수 있는 능력이 필요하다.
C10K Problem
Dual Core Cpu, 2Gb Ram, 1Gbps Lan
표준 장비에서 어떻게 10K connection을
처리할 것 인가

11. Master ­ Worker Model

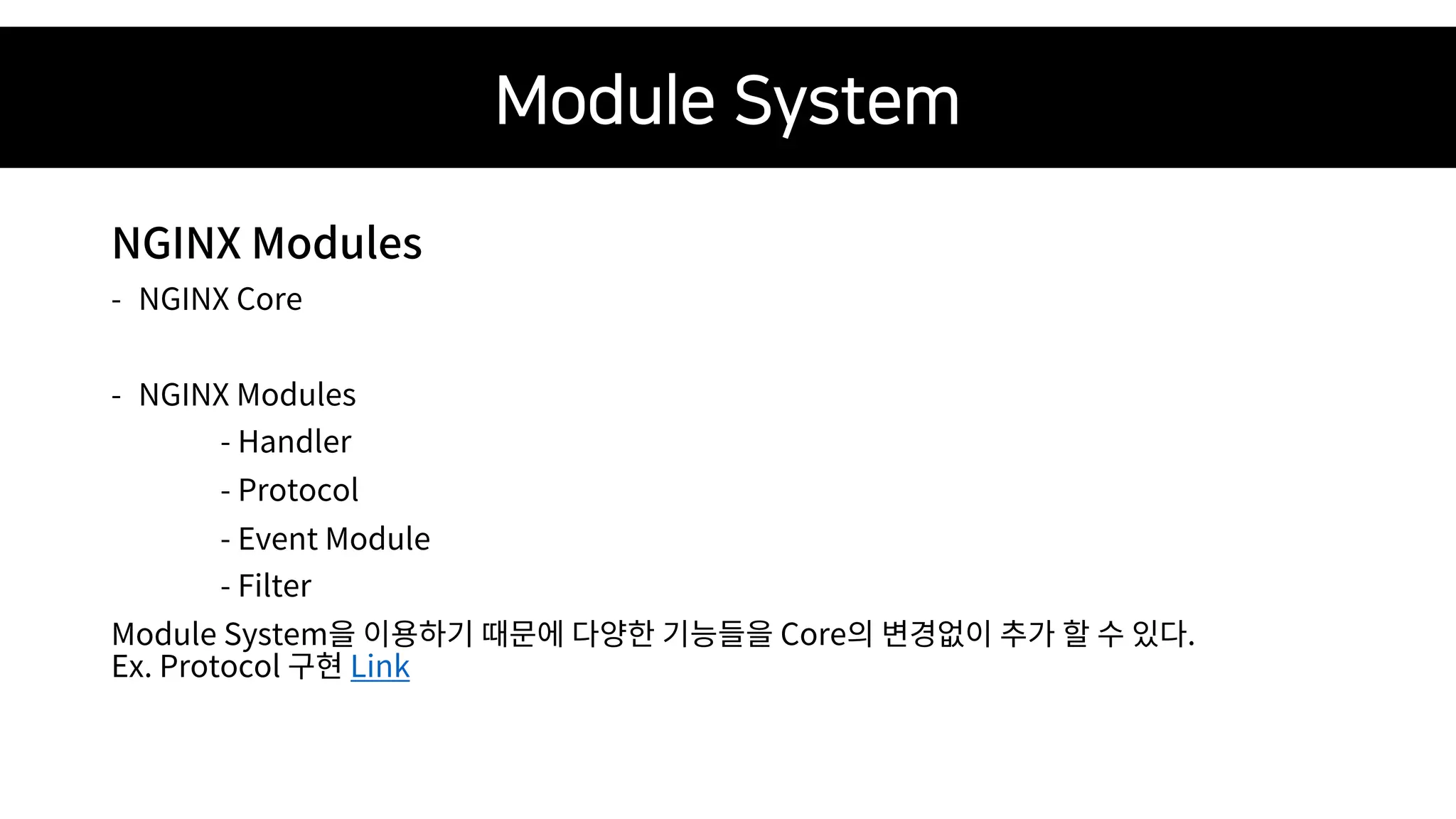

12. NGINX Modules
- NGINX Core
- NGINX Modules
- Handler
- Protocol
- Event Module
- Filter
Module System을 이용하기 때문에 다양한 기능들을 Core의 변경없이 추가 할 수 있다.
Ex. Protocol 구현 Link
Module System

13. NGINX Module Working
Core은 TCP Connection과 같은 매우 밑단의
작업을 해준다.
Handler와 Core 사이에는 functional module이
Protocol (HTTP)와 같은 Protocol을 구현 해 주고
Handler는 여러개의 Filter들을 통해
Header, Body를 처리하고 Response를 보내준다.
이때 Filter는 Pipe-Line 구조로 Unix Pipe와
같은 방식으로 도착한다.
Filter Ex. Encryption, Compression

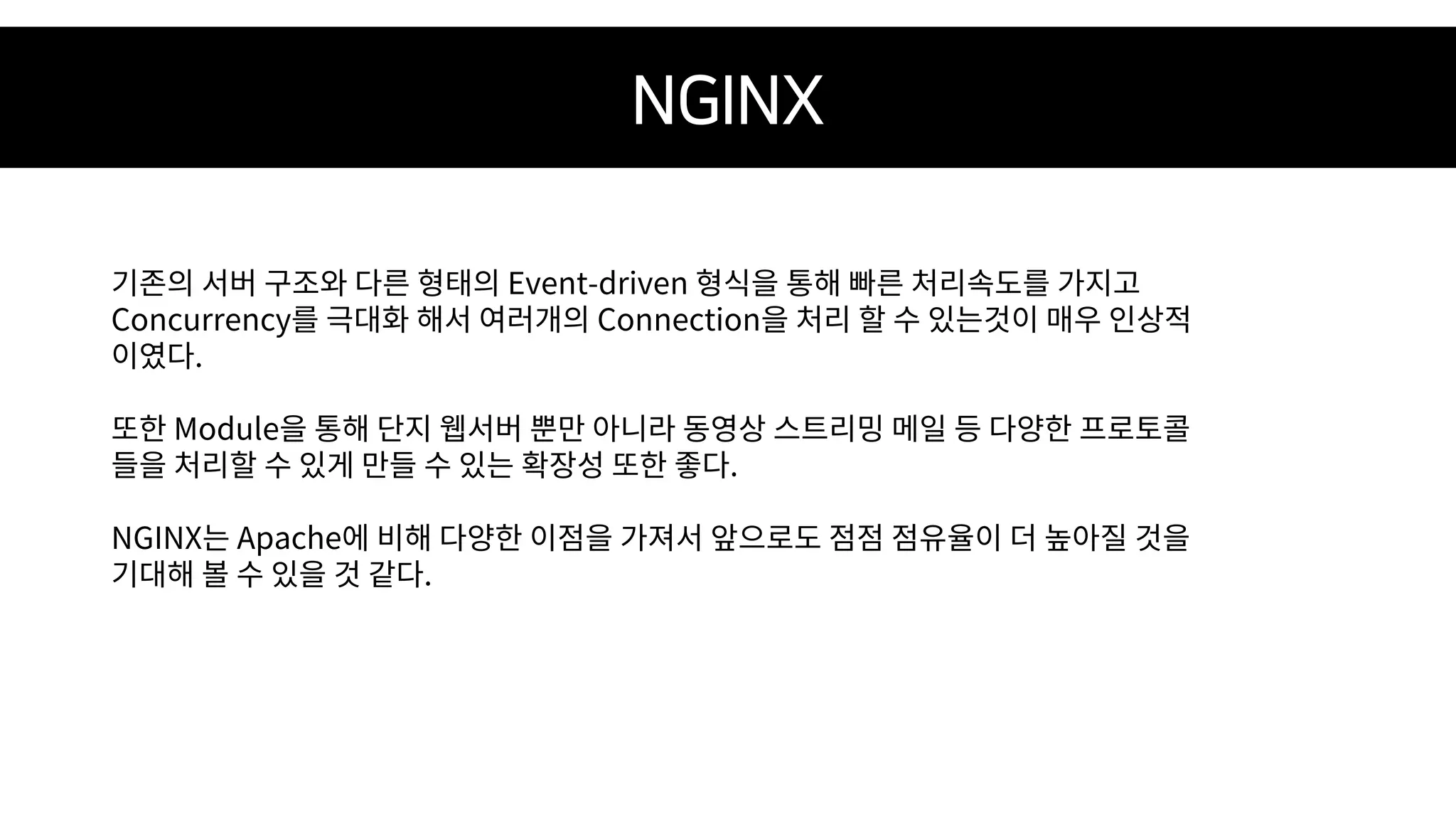

14. NGINX
기존의 서버 구조와 다른 형태의 Event-driven 형식을 통해 빠른 처리속도를 가지고
Concurrency를 극대화 해서 여러개의 Connection을 처리 할 수 있는것이 매우 인상적
이였다.
또한 Module을 통해 단지 웹서버 뿐만 아니라 동영상 스트리밍 메일 등 다양한 프로토콜
들을 처리할 수 있게 만들 수 있는 확장성 또한 좋다.
NGINX는 Apache에 비해 다양한 이점을 가져서 앞으로도 점점 점유율이 더 높아질 것을
기대해 볼 수 있을 것 같다.

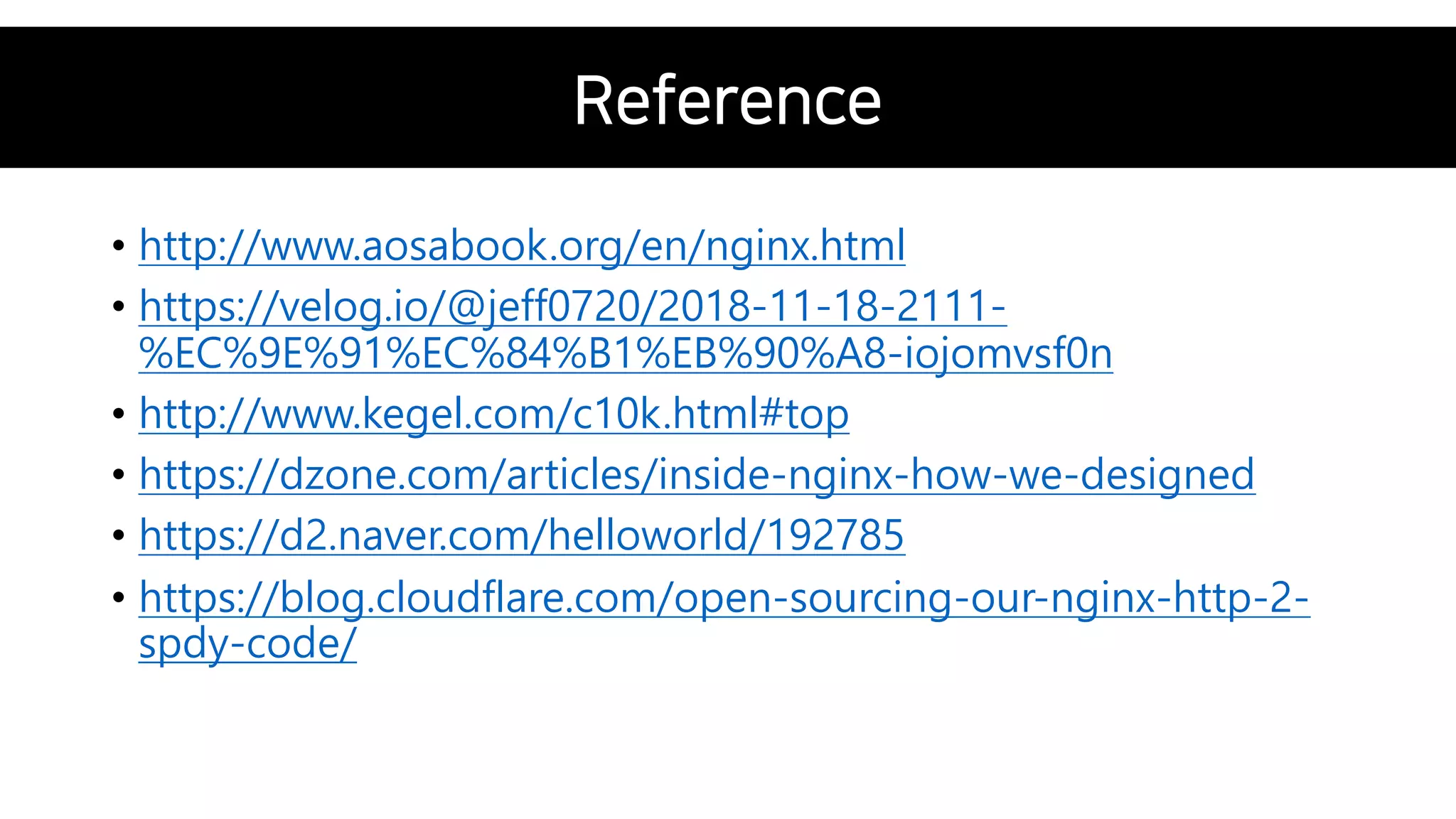

15. • http://www.aosabook.org/en/nginx.html
