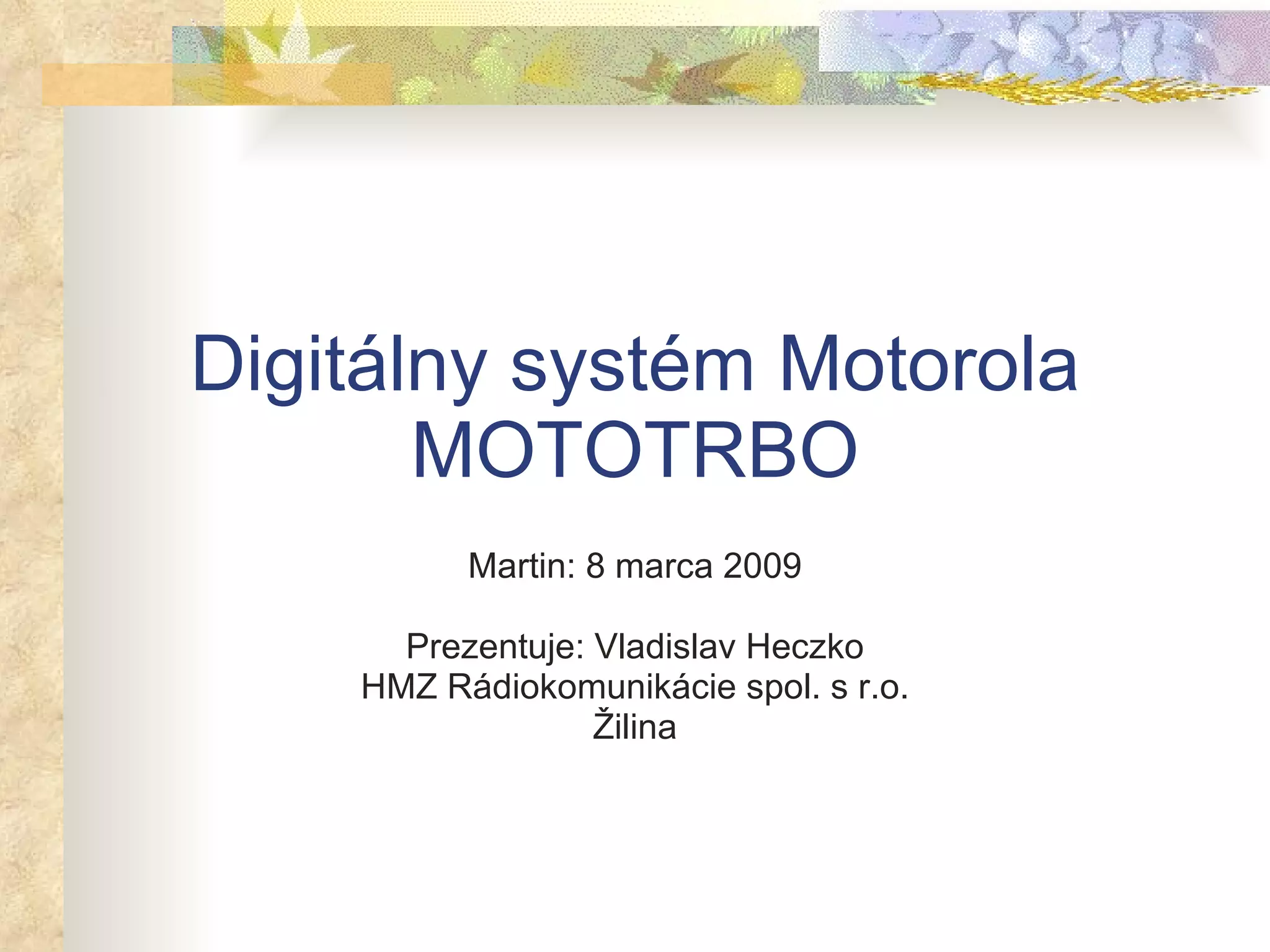

Digitálny systém Motorola MOTOTRBO Martin: 8 marca 2009 Prezentuje: Vladislav Heczko HMZ Rádiokomunikácie spol. s r.o. Žilina

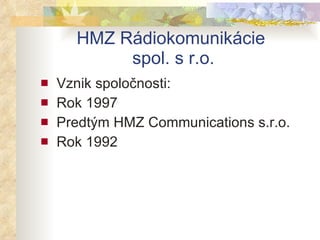

HMZ Rádiokomunikácie spol. s r.o. Vznik spoločnosti: Rok 1997 Predtým HMZ Communications s.r.o. Rok 1992

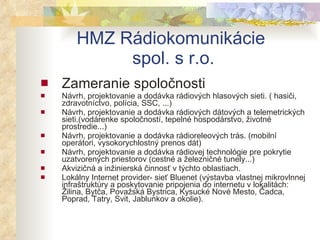

HMZ Rádiokomunikácie spol. s r.o. Zameranie spoločnosti Návrh, projektovanie a dodávka rádiových hlasových sieti. ( hasiči, zdravotníctvo, polícia, SSC, ...) Návrh, projektovanie a dodávka rádiových dátových a telemetrických sieti.(vodárenke spoločností, tepelné hospodárstvo, životné prostredie...) Návrh, projektovanie a dodávka rádioreleových trás. (mobilní operátori, vysokorychlostný prenos dát) Návrh, projektovanie a dodávka rádiovej technológie pre pokrytie uzatvorených priestorov (cestné a železničné tunely...) Akvizičná a inžinierská činnosť v týchto oblastiach. Lokálny Internet provider- sieť Bluenet (výstavba vlastnej mikrovlnnej infraštruktúry a poskytovanie pripojenia do internetu v lokalitách: Žilina, Bytča, Považská Bystrica, Kysucké Nové Mesto, Čadca, Poprad, Tatry, Svit, Jablunkov a okolie).

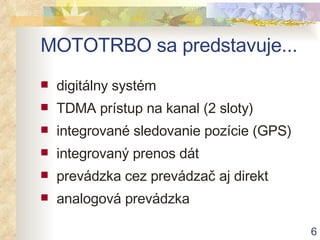

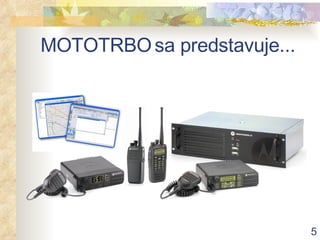

MOTOTRBO s a p redstavuje... digitálny systém TDMA prístup na kanal (2 sloty) integrované sledovanie pozície (GPS) integrovaný prenos dát prevádzka cez prevádzač aj direkt analogová prevádzka

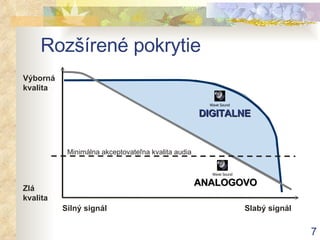

Rozšírené pokrytie DIGITAL NE ANALOG OVO Výborná kvalita Zlá kvalita Silný signál Slabý signál Minimálna akceptovateľna kvalita audia

Technológia 2-slot TDMA Pay Load Pay Load Sync or Signal. 5ms 27.5ms 11.25ms 11.25ms Pay Load Pay Load Sync or Signal. 5ms 27.5ms 11.25ms 11.25ms Pay Load Pay Load Sync or Signal. 5ms 27.5ms 11.25ms 11.25ms TX power time TX RX RX

Technológia 2 -s lot TDMA Priorita hlasu – ak má rádiostanica aktualizovať polohu a uživateľ zaklúčuje, data počkajú . Rádiostanica nemôže vysielať a prijímať súčasne . Rádiostanica môže v jednom prenose používať iba jeden slot . Sloty nie sú pridelované dynamicky, ale sú pridelované na kanál cez CPS . Voice Call 1 (or Data) timeslot 1 timeslot 2 timeslot 1 timeslot 2 timeslot 1 timeslot 2 Voice Call 2 (or Data)

Technológia 2-slot TDMA MOTOTRBO 2-Channel System Analog 2-Channel System

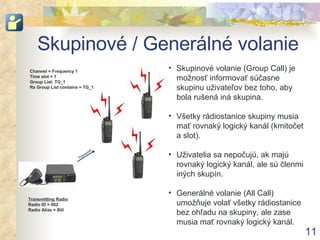

Skupinové / Generálné volanie Channel = Frequency 1 Time slot = 1 Group List: TG_1 Rx Group List contains = TG_1 Skupinové volanie (Group Call) je možnosť informovať súčasne skupinu uživateľov bez toho, aby bola rušená iná skupina . Všetky rádiostanice skupiny musia mať rovnaký logický kanál (kmitočet a slot) . Uživatelia sa nepočujú, ak majú rovnaký logický kanál, ale sú členmi iných skupín . Generálné volanie (All Call) umožňuje volať všetky rádiostanice bez ohľadu na skupiny, ale zase musia mať rovnaký logický kanál . Transmitting Radio Radio ID = 002 Radio Alias = Bill Transmit

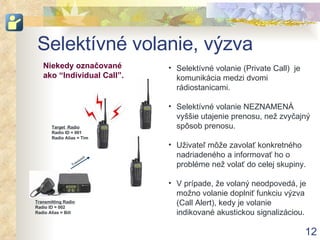

Selektívné volanie, výzva Selektívné volanie ( Private Call ) je komunikácia medzi dvomi rádiostanicami . Selektívné volanie NEZNAMENÁ vyššie utajenie prenosu, než zvyčajný spôsob prenosu . Uživateľ môže zavolať konkretného nadriadeného a informovať ho o probléme než volať do celej skupiny . V prípade, že volaný neodpovedá, je možno volanie doplniť funkciu výzva (Call Alert), kedy je volanie indikované akustickou signalizáciou. Transmitting Radio Radio ID = 002 Radio Alias = Bill Target Radio Radio ID = 001 Radio Alias = Tim Niekedy označované ako “Individual Call”. Transmit

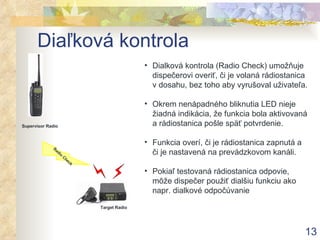

Diaľková kontrola Dialková kontrola (Radio Check) umožňuje dispečerovi overiť, či je volaná rádiostanica v dosahu, bez toho aby vyrušoval uživateľa. Okrem nenápadného bliknutia LED nieje žiadná indikácia, že funkcia bola aktivovaná a rádiostanica pošle späť potvrdenie. Funkcia overí, či je rádiostanica zapnutá a či je nastavená na prevádzkovom kanáli . Pokiaľ testovaná rádiostanica odpovie, môže dispečer použiť dialšiu funkciu ako napr. dialkové odpočúvanie Supervisor Radio Radio Check Target Radio

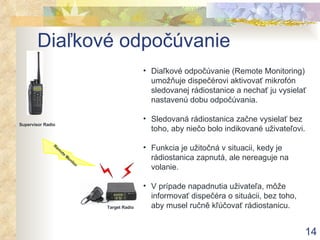

Diaľkové odpočúvanie Diaľkové odpočúvanie (Remote Monitoring) umožňuje dispečérovi aktivovať mikrofón sledovanej rádiostanice a nechať ju vysielať nastavenú dobu odpočúvania . Sledovaná rádiostanica začne vysielať bez toho, aby niečo bolo indikované uživateľovi . Funkcia je užitočná v situacii, kedy je rádiostanica zapnutá, ale nereaguje na volanie. V prípade napadnutia uživateľa, môže informovať dispečéra o situácii, bez toho, aby musel ručně kľúčovať rádiostanicu. Supervisor Radio Remote Monitor Target Radio

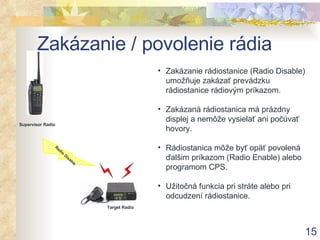

Zakázanie / povolenie rádia Zakázanie rádiostanice (Radio Disable) umožňuje zakázať prevádzku rádiostanice rádiovým príkazom . Zakázaná rádiostanica má prázdny displej a nemôže vysielať ani počúvať hovory . Rádiostanica môže byť opäť povolená ďalšim príkazom (Radio Enable) alebo programom CPS . Užitočná funkcia pri stráte alebo pri odcudzení rádiostanice. Supervisor Radio Radio Disable Target Radio

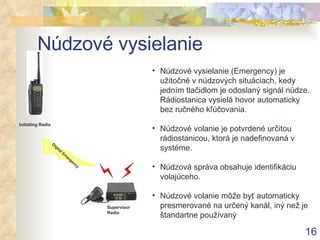

Núdzové vysielanie Núdzové vysielanie (Emergency) je užitočné v núdzových situáciach, kedy jedním tlačidlom je odoslaný signál núdze. Rádiostanica vysielá hovor automaticky bez ručného kľúčovania . Núdzové volanie je potvrdené určitou rádiostanicou, ktorá je nadefinovaná v systéme . Núdzová správa obsahuje identifikáciu volajúceho . Núdzové volanie môže byť automaticky presmerované na určený kanál, iný než je štandartne používaný Initiating Radio Digital Emergency Supervisor Radio

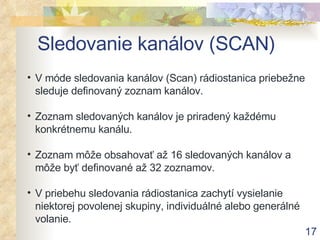

Sledovanie kanálov (SCAN) V móde sledovania kanálov (Scan) rádiostanica priebežne sleduje definovaný zoznam kanálov . Zoznam sledovaných kanálov je priradený každému konkrétnemu kanálu . Zoznam môže obsahovať až 1 6 sledovaných kanálov a môže byť definované až 32 zoznamov . V priebehu sledovania rádiostanica zachytí vysielanie niektorej povolenej skupiny, individuálné alebo generálné volanie.

Anal ó g ová prevádzka Rádiostanica automaticky podporuje i běžný analógový mód a to na kanáloch 12,5 alebo 25 kHz . K dispozícii sú funkcie: simplex, poloduplex PL / DPL jednoduchá signalizácia MDC-1200 (PTT-ID) sledovanie kanálov (Scan), duálny mód Signalizácia Select-V nieje štandartne podporovaná, predpokladá sa vývoj voliteľnej dosky (Option Board) iným výrobcom.

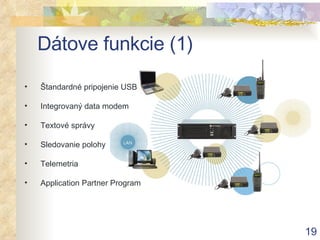

D á t ove funkcie (1) Š tandar d né pripojenie USB Integrovaný data modem Text ové správy Sledovanie polohy Tele metria Application Partner Program

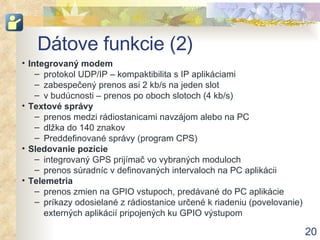

D á t ove funkcie (2) Integrovaný modem protokol UDP/IP – kompaktibilita s IP ap likáciami zabespečený prenos asi 2 kb/s na jeden slot v budúcnosti – prenos po oboch slotoch (4 kb/s) Text ové správy prenos medzi rádiostanicami navzájom alebo na PC dlžka do 140 znakov Preddefinované správy (program CPS) Sledovanie pozície integrovaný GPS prijímač vo vybraných moduloch prenos súradníc v definovaných intervaloch na PC aplikácii Telemetria prenos zmien na GPIO vstupoch, predávané do PC aplikácie príkazy odosielané z rádiostanice určené k riadeniu (povelovanie) externých aplikácií pripojených ku GPIO výstupom

Systém značenia rádiostaníc Market Tiering 3 – Professional Conventional User Interface 40 – Non/numeric display 60 – Enhanced display (& keypad) Functionality 0 - Standard 1 - GPS Product P - Portable M - Mobile R - Repeater D X N N N N

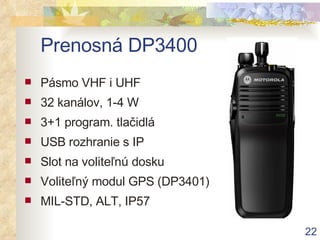

Prenosná DP3400 Pásmo VHF i UHF 32 kanálov, 1-4 W 3+1 program. tlačidlá USB rozhranie s IP Slot na voliteľnú dosku Voliteľný modul GPS (DP3401) MIL-STD, ALT, IP57

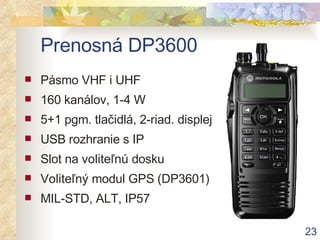

Prenosná DP3600 Pásmo VHF i UHF 160 kanálov, 1-4 W 5+1 pgm. tlačidlá, 2-riad. displej USB rozhranie s IP Slot na voliteľnú dosku Voliteľný modul GPS (DP3601) MIL-STD, ALT, IP57

Vozidlové DM3400, DM3600 Pásmo VHF i UHF, 10 alebo 32 kanálov Výkon 1-25 alebo 25-40 W 2-znakový displej / 2-riadkový displej 2 pgm. tlačdlá / 4 pgm. tlačidlá Rozhranie USB s protokolom IP Slot na voliteľnú dosku, voliteľný modul GPS

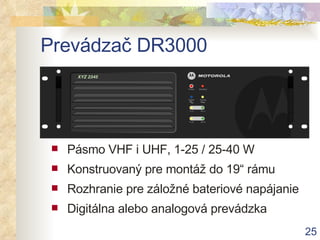

Prevádzač DR3000 Pásmo VHF i UHF, 1-25 / 25-40 W Konstruovaný pre montáž do 19“ rámu Rozhranie pre záložné bateriové napájanie Digitálna alebo analogová prevádzka

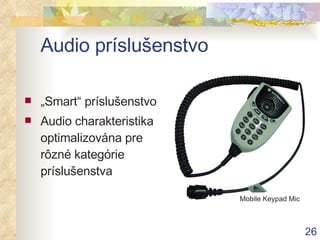

Audio príslušenstvo „ Smart“ príslušenstvo Audio charakteristika optimalizována pre rôzné kategórie príslušenstva Mobile Keypad Mic

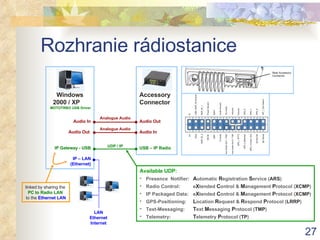

Rozhranie rádiostanice Windows 2000 / XP MOTOTRBO USB Driver Audio In Audio Out IP Gateway - USB IP – LAN (Ethernet) Accessory Connector Audio Out Audio In USB – IP Radio UDP / IP Analogue Audio Analogue Audio Available UDP: Presence Notifier: A utomatic R egistration S ervice ( ARS ) Radio Control: e X tended C ontrol & M anagement P rotocol ( XCMP ) IP Packaged Data: e X tended C ontrol & M anagement P rotocol ( XCMP ) GPS-Positioning: L ocation R equest & R espond P rotocol ( LRRP ) Text-Messaging: T ext M essaging P rotocol ( TMP ) Telemetry: T elemetry P rotocol ( TP ) LAN Ethernet Internet linked by sharing the PC to Radio LAN to the Ethernet LAN

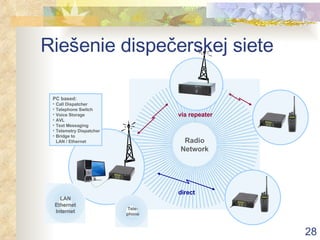

Riešenie dispečerskej siete Radio Network direct via repeater PC based: Call Dispatcher Telephone Switch Voice Storage AVL Text Messaging Telemetry Dispatcher Bridge to LAN / Ethernet LAN Ethernet Internet Tele- phone

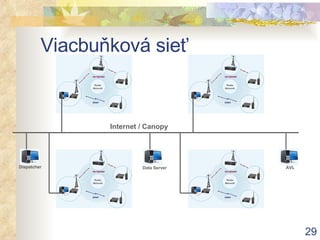

Viacbuňková sieť Internet / Canopy Dispatcher Data Server AVL

Dakujeme za pozornosť Prajeme príjemný den. HMZ Rádiokomunikásie spol. s r.o.
