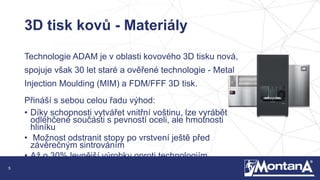

3D tisk kovů - Materiály
Technologie ADAM je v oblasti kovového 3D tisku nová,
spojuje však 30 let staré a ověřené technologie - Metal
Injection Moulding (MIM) a FDM/FFF 3D tisk.
Přináší s sebou celou řadu výhod:
• Díky schopnosti vytvářet vnitřní voštinu, lze vyrábět
odlehčené součásti s pevností oceli, ale hmotnosti
hliníku
• Možnost odstranit stopy po vrstvení ještě před
závěrečným sintrováním
• Až o 30% levnější výrobky oproti technologiím
DMLS/SLS

6. 6

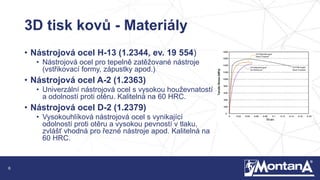

3D tisk kovů - Materiály
• Nástrojová ocel H-13 (1.2344, ev. 19 554)
• Nástrojová ocel pro tepelně zatěžované nástroje
(vstřikovací formy, zápustky apod.)
• Nástrojová ocel A-2 (1.2363)
• Univerzální nástrojová ocel s vysokou houževnatostí
a odolností proti otěru. Kalitelná na 60 HRC.
• Nástrojová ocel D-2 (1.2379)
• Vysokouhlíková nástrojová ocel s vynikající
odolností proti otěru a vysokou pevností v tlaku,
zvlášť vhodná pro řezné nástroje apod. Kalitelná na
60 HRC.

7. 7

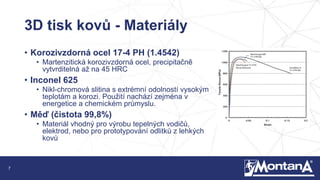

3D tisk kovů - Materiály
• Korozivzdorná ocel 17-4 PH (1.4542)
• Martenzitická korozivzdorná ocel, precipitačně
vytvrditelná až na 45 HRC
• Inconel 625
• Nikl-chromová slitina s extrémní odolností vysokým
teplotám a korozi. Použití nachází zejména v
energetice a chemickém průmyslu.
• Měď (čistota 99,8%)
• Materiál vhodný pro výrobu tepelných vodičů,
elektrod, nebo pro prototypování odlitků z lehkých
kovů

8. 8

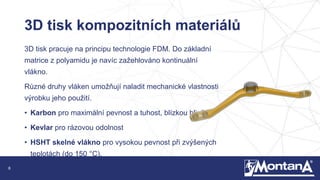

3D tisk kompozitních materiálů
3D tisk pracuje na principu technologie FDM. Do základní
matrice z polyamidu je navíc zažehlováno kontinuální
vlákno.
Různé druhy vláken umožňují naladit mechanické vlastnosti
výrobku jeho použití.
• Karbon pro maximální pevnost a tuhost, blízkou hliníku
• Kevlar pro rázovou odolnost
• HSHT skelné vlákno pro vysokou pevnost při zvýšených
teplotách (do 150 °C).

9. 9
ŘEŠENÍ PRO
STROJNÍ
SOUČÁSTI A
PROTOTYPY

10. 10

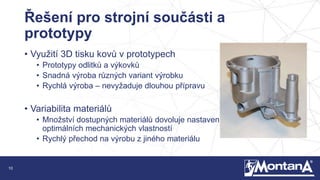

Řešení pro strojní součásti a
prototypy
• Využití 3D tisku kovů v prototypech
• Prototypy odlitků a výkovků
• Snadná výroba různých variant výrobku
• Rychlá výroba – nevyžaduje dlouhou přípravu
• Variabilita materiálů
• Množství dostupných materiálů dovoluje nastavení
optimálních mechanických vlastností
• Rychlý přechod na výrobu z jiného materiálu

11. 11

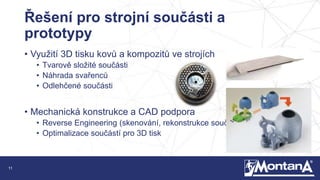

Řešení pro strojní součásti a
prototypy
• Využití 3D tisku kovů a kompozitů ve strojích
• Tvarově složité součásti
• Náhrada svařenců
• Odlehčené součásti
• Mechanická konstrukce a CAD podpora
• Reverse Engineering (skenování, rekonstrukce součástí)
• Optimalizace součástí pro 3D tisk

12. 12

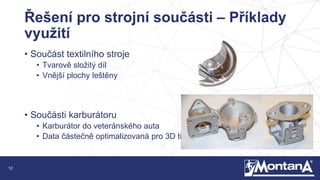

Řešení pro strojní součásti – Příklady
využití
• Součást textilního stroje
• Tvarově složitý díl
• Vnější plochy leštěny
• Součásti karburátoru
• Karburátor do veteránského auta
• Data částečně optimalizovaná pro 3D tisk

13. 13
ŘEŠENÍ PRO
AUTOMATIZACI

14. 14

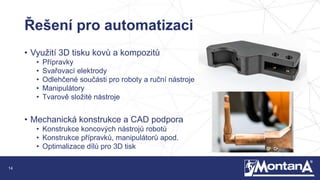

Řešení pro automatizaci
• Využití 3D tisku kovů a kompozitů
• Přípravky
• Svařovací elektrody
• Odlehčené součásti pro roboty a ruční nástroje
• Manipulátory
• Tvarově složité nástroje
• Mechanická konstrukce a CAD podpora
• Konstrukce koncových nástrojů robotů
• Konstrukce přípravků, manipulátorů apod.
• Optimalizace dílů pro 3D tisk

15. 15

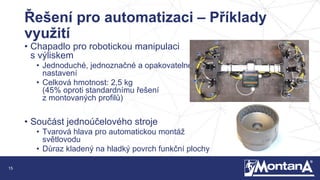

Řešení pro automatizaci – Příklady
využití
• Chapadlo pro robotickou manipulaci
s výliskem
• Jednoduché, jednoznačné a opakovatelné
nastavení
• Celková hmotnost: 2,5 kg
(45% oproti standardnímu řešení
z montovaných profilů)
• Součást jednoúčelového stroje
• Tvarová hlava pro automatickou montáž
světlovodu
• Důraz kladený na hladký povrch funkční plochy

16. 16
ŘEŠENÍ PRO
KOVOVÝROBU

17. 17

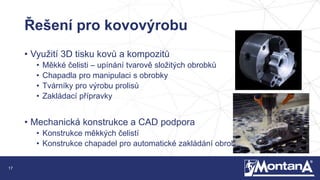

Řešení pro kovovýrobu
• Využití 3D tisku kovů a kompozitů
• Měkké čelisti – upínání tvarově složitých obrobků
• Chapadla pro manipulaci s obrobky
• Tvárníky pro výrobu prolisů
• Zakládací přípravky
• Mechanická konstrukce a CAD podpora
• Konstrukce měkkých čelistí
• Konstrukce chapadel pro automatické zakládání obrobku

18. 18
ŘEŠENÍ PRO
VSTŘIKOVÁNÍ
PLASTŮ

19. 19

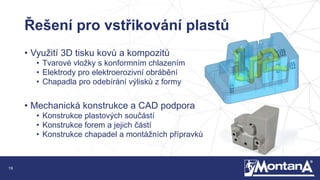

Řešení pro vstřikování plastů
• Využití 3D tisku kovů a kompozitů
• Tvarové vložky s konformním chlazením
• Elektrody pro elektroerozivní obrábění
• Chapadla pro odebírání výlisků z formy
• Mechanická konstrukce a CAD podpora
• Konstrukce plastových součástí
• Konstrukce forem a jejich částí
• Konstrukce chapadel a montážních přípravků

20. 20

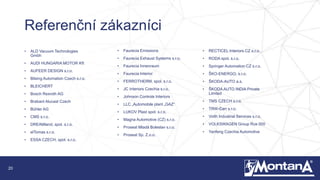

Referenční zákazníci
