2. SPEKTRUM SLUŽEB
Design a předvývoj
Vývojová konstrukce
Technologické
Lisovací nástroje
centrum
Prototypy
Zkušebnictví
Numerické simulace

3. HISTORIE FIRMY
2008 CENTRUM VÝVOJOVÝCH SLUŽEB
ISO IEC 17025:2005, ISO 9001:2009
2003 - 2007
Vývojová zkušebna
Pobočka v Mladé Boleslavi
ISO 9001:2001
1993 - 2002
CAD Konstrukce
Prototypy
Numerické simulace

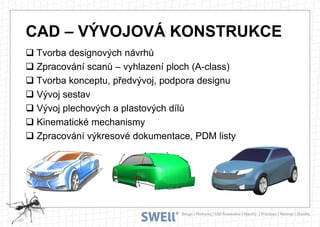

4. CAD – VÝVOJOVÁ KONSTRUKCE
 Tvorba designových návrhů
 Zpracování scanů – vyhlazení ploch (A-class)
 Tvorba konceptu, předvývoj, podpora designu
 Vývoj sestav
 Vývoj plechových a plastových dílů
 Kinematické mechanismy
 Zpracování výkresové dokumentace, PDM listy

5. CAE – NUMERICKÉ SIMULACE
 Tvorba FE-modelů
 Statická a dynamická tuhost
 Frekvenční analýzy
 Crash analýzy
 Ochrana chodců
 Dynamika celého vozu
 Optimalizace

6. SPECIALIZACE - MODULY
 Přední část vozu - kapota, blatník, frontend, nárazník, mřížka,
kryt vodního kanálu
 Zadní část vozu - zadní víko, nárazník, zavazadlový prostor
 Karoserie svařená - strukturální díly, odvozené varianty
 Interiér - sedačky, obložení
 Dveře - strukturální díly, obložení
 Ostatní - nosič přístrojové desky,
střešní nosič, zasklení, podběhy,
exteriérové plastové díly

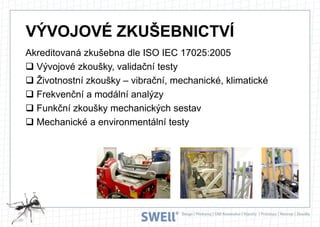

7. VÝVOJOVÉ ZKUŠEBNICTVÍ
Akreditovaná zkušebna dle ISO IEC 17025:2005
 Vývojové zkoušky, validační testy
 Životnostní zkoušky – vibrační, mechanické, klimatické
 Frekvenční a modální analýzy
 Funkční zkoušky mechanických sestav
 Mechanické a environmentální testy

8. PROTOTYPY A NÁSTROJE
 Prototypy – lisované komponenty, svařované sestavy
 Pohledové a zástavbové makety, modely
 Lisovací nástroje (postupové / transferové)
 Kontrolní a měřicí přípravky
 Technologické simulace lisování

9. REFERENCE
...a další vážení zákazníci

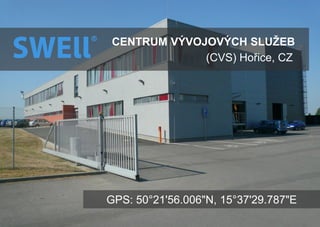

10. CENTRUM VÝVOJOVÝCH SLUŽEB
(CVS) Hořice, CZ
GPS: 50°21'56.006"N, 15°37'29.787"E

11. SWELL CVS

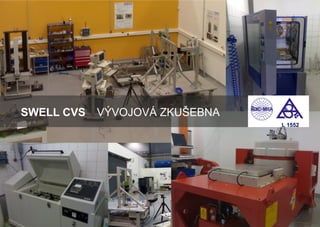

VÝVOJOVÁ ZKUŠEBNA

12. SWELL CVS

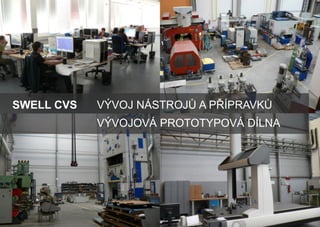

VÝVOJ NÁSTROJŮ A PŘÍPRAVKŮ
VÝVOJOVÁ PROTOTYPOVÁ DÍLNA

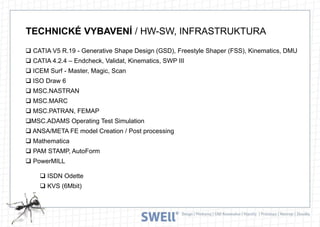

13. TECHNICKÉ VYBAVENÍ / HW-SW, INFRASTRUKTURA
 CATIA V5 R.19 - Generative Shape Design (GSD), Freestyle Shaper (FSS), Kinematics, DMU
 CATIA 4.2.4 – Endcheck, Validat, Kinematics, SWP III
 ICEM Surf - Master, Magic, Scan
 ISO Draw 6
 MSC.NASTRAN
 MSC.MARC
 MSC.PATRAN, FEMAP
MSC.ADAMS Operating Test Simulation
 ANSA/META FE model Creation / Post processing
 Mathematica
 PAM STAMP, AutoForm
 PowerMILL
 ISDN Odette
 KVS (6Mbit)

14. TECHNICKÉ VYBAVENÍ / VÝVOJOVÁ ZKUŠEBNA (1)
 Vibrační elektrodynamické systémy 1,6 kN; 22 kN a 35 kN včetně kluzných stolů
 Tepelné zdroje pro vibrační zkoušky za teplot -50 ÷ 1200°C
 Klimatická komora Vötsch 1000 l, -70 ÷180°C, 0 ÷98% r.v.
 Klimatická komora Vötsch 600 l, -75 až +180°C, 0 ÷98% r.v.
 Klimatická komora CTS 350 l, -70 ÷180°C, 0 ÷98% r.v.
 Klimatická komora Vötsch 1.150 l pro vibrační zařízení LDS
 Variabilní komora pro klimato-mechanické zkoušky
 Teplotní šoková komora Vötsch 120 l, -40 ÷ 180°C
 Teplotní komory 110 l a 260 l, 30 ÷ 300°C
 Lázňové termostaty Huber -70°C ÷ 200°C
 Korozní komora Liebisch 450 l
 Servopneumatické zkušební osy DYNA-MESS 10 kN, 2.5kN, rychlost do 600 mm/s
 Řiditelný rotační servopohon Bosch- Rexroth do 200Nm
 Pneumatické řízené válce posuvné 0,5 – 10 kN, rotační 10- 100 Nm
 Pádová věž pro dynamické zkoušky, max. síla 10 kN, max.rychlost 2,5 m/s

15. TECHNICKÉ VYBAVENÍ / VÝVOJOVÁ ZKUŠEBNA (2)
 Universální zkušební stroj 50 kN, LabTest 3.5
 Extenzometr MFN A, 0-4 mm, 0-800 mm
 Měřící ústředna HBM - MGA II
 Sada elektronických měřících čidel sil, délek, momentů, zrychlení, tlaku, teploty, vlhkosti
 Měřící karty NI (USB, PCI)
 Sada laserových trigonometrických dráhoměrů (až 20kHz)
 Software pro sběr, analýzu a vyhodnocení dat LabView – NI
 Mobilní vybavení pro modální analýzu a sběr dat v terénu
 Stereoskopický mikroskop s digitálním záznamem, SW pro analýzu obrazu
 Vysokorychlostní kamera Basler + NI Vision Development Kit, osvětlovací systém
 Přístroje na kontrolu izolačního odporu, průrazného napětí, přesné multimetry, osciloskop
 Přípravky na zkoušky těsnosti komponent
 Zařízení na zkoušky krytí IP xx dle DIN 40050-9

16. TECHNICKÉ VYBAVENÍ / PROTOTYPOVÁ DÍLNA (1)
 CNC frézka 5 os (do rozměrů obrobku / zatížení):
650 mm x 650 mm x 560 mm / 500 kg
2.800 mm x 1.600 mm x 800 mm / 8.000 kg
 CNC frézky 3 osy (do rozměrů obrobku / zatížení):
1.035 mm x 560 mm 510 mm / 1.000 kg
2.000 mm x 750 mm x 800 mm / 600 kg
1.016 mm x 610 mm x 760 mm / 1.350 kg
 Frézky (do rozměrů obrobku):
350 mm x 700 mm
300 mm x 900 mm
700 mm x 2.500 mm
 Soustruhy (do rozměrů obrobku):
400 mm x 1.000 mm
300 mm x 700 mm
 Bruska na plocho (do rozměrů obrobku): 300 mm x 900 mm x 150 mm

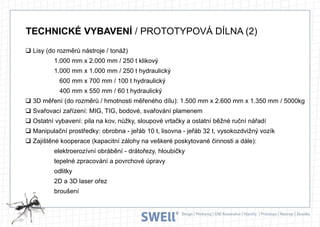

17. TECHNICKÉ VYBAVENÍ / PROTOTYPOVÁ DÍLNA (2)
 Lisy (do rozměrů nástroje / tonáž)
1.000 mm x 2.000 mm / 250 t klikový
1.000 mm x 1.000 mm / 250 t hydraulický
600 mm x 700 mm / 100 t hydraulický
400 mm x 550 mm / 60 t hydraulický
 3D měření (do rozměrů / hmotnosti měřeného dílu): 1.500 mm x 2.600 mm x 1.350 mm / 5000kg
 Svařovací zařízení: MIG, TIG, bodové, svařování plamenem
 Ostatní vybavení: pila na kov, nůžky, sloupové vrtačky a ostatní běžné ruční nářadí
 Manipulační prostředky: obrobna - jeřáb 10 t, lisovna - jeřáb 32 t, vysokozdvižný vozík
 Zajištěné kooperace (kapacitní zálohy na veškeré poskytované činnosti a dále):
elektroerozívní obrábění - drátořezy, hloubičky
tepelné zpracování a povrchové úpravy
odlitky
2D a 3D laser ořez
broušení
