JARINGAN KOMPUTER Optimalisasi Jaringan Rumah dan/atau Kantor Untuk Berbagi Data dan Koneksi Internet Oleh: LAKSANA INDRADJAJA [email_address] http://www.laksanaindradajaja.com
Apakah Jaringan Komputer (Computer Networking)? Hubungan antara dua atau lebih piranti komputer dan/atau asesoris komputasi lainnya untuk berbagi data, mesin cetak (printer), perangkat penyimpanan (storage), koneksi internet, dan lain-lain
Fungsi Jaringan Komputer Berbagi data Berbagi koneksi internet Berbagi printer, perangkat penyimpanan, atau asesoris lainnya Memainkan permainan yang mendukung konsep jaringan Lain-lain
Tipe Jaringan LAN (Local Are Network) WAN (Wide Area Network) MAN (Metropolitan Area Network) CAN (Campus Area Netwok) dll

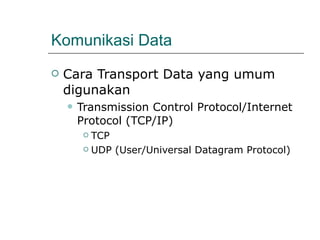

Komunikasi Data Cara Transport Data yang umum digunakan Transmission Control Protocol/Internet Protocol (TCP/IP) TCP UDP (User/Universal Datagram Protocol)
Media Yang Digunakan Dalam Jaringan Komputer Kabel (Wired Network) Gelombang Radio (Wireless Network) Campuran (Hybrid Network)
Jaringan Dengan Kabel (Wired Network) Seluruh perangkat dalam jaringan dihubungkan dengan kabel Koneksi relatif lebih stabil Relatif lebih sulit dilakukan bila bangunan memiliki ruangan terpisah, atau menghubungkan dua bangunan yang terpisah

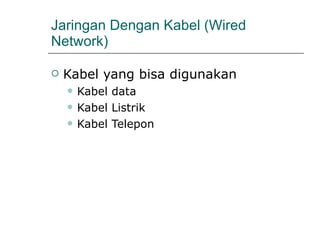

Jaringan Dengan Kabel (Wired Network) Kabel yang bisa digunakan Kabel data Kabel Listrik Kabel Telepon

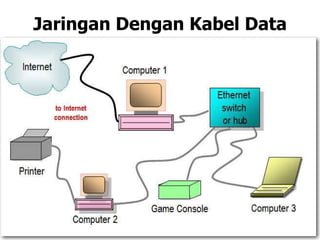

Jaringan Dengan Kabel Data
Jaringan Dengan Kabel Data
Jaringan Dengan Kabel Listrik
Jaringan Dengan Kabel Telepon

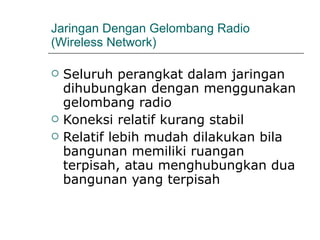

Jaringan Dengan Gelombang Radio (Wireless Network) Seluruh perangkat dalam jaringan dihubungkan dengan menggunakan gelombang radio Koneksi relatif kurang stabil Relatif lebih mudah dilakukan bila bangunan memiliki ruangan terpisah, atau menghubungkan dua bangunan yang terpisah
Jaringan Dengan Gelombang Radio
Jaringan Campuran  (Hybrid Network) Sebagian perangkat dalam jaringan dihubungkan dengan menggunakan kabel, yang lainnya dengan menggunakan gelombang radio Bisa menyediakan koneksi yang relatif lebih stabil bila diperlukan, dengan menggunakan kabel Bisa mempermudah bila harus menghubungkan ruangan/bangunan terpisah.
Jaringan Hybrid Dengan Router Wireless
Jaringan Hybrid Dengan Router dan Access Point Wireless
Jaringan Hybrid Dengan Router Wireless Kabel Listrik
Jaringan Hybrid Dengan Router Wireless Kabel Telepon
Perencanaan Jaringan Menentukan jenis media yang ingin digunakan berdasarkan ukuran dan fungsi utama jaringan, kondisi lokasi, dan biaya yang tersedia. Menentukan sistem administrasi pengguna jaringan. Merencanakan sistem pengamanan jaringan yang akan digunakan.
Standar-Standar Susunan/urutan warna kabel data (UTP) pada kabel normal (straight)
Standar-Standar Susunan/urutan warna kabel data (UTP) pada kabel silang (crossed)
Standar-Standar Urutan kabel/pin yang digunakan oleh komputer untuk berkomunikasi
Standar-Standar Urutan pin pada konektor RJ-45
Standar-Standar Tabel Data Rate dalam Wireless Network 1, 2, 5.5, 11 802.11b (2.4 GHz) Sampai 108 mbps 802.11g turbo 6, 9, 12, 18, 24, 36, 48, 54 802.11a (5 GHz) 6, 9, 12, 18, 24, 36, 48, 54 802.11g (2.4 GHz) Data Rate (mbps) MODE
Beberapa Permasalahan Umum Dalam Jaringan Transfer data tidak bisa optimal Pastikan urutan kabel sudah sesuai standar; potong konektor, urutkan kabel, dan crimping ulang bila diperlukan. Pastikan Switch/Hub masih bisa bekerja dengan baik, ganti bila diperlukan. Pastikan kondisi kabel masih bagus, ganti bila diperlukan.
Beberapa Permasalahan Umum Dalam Jaringan Koneksi ke jaringan tiba-tiba terputus Periksa apakah ada tanda silang (X) pada simbol koneksi dibagian bawah monitor, bila ada tanda silang (X) dengan tulisan “ A network cable is unplugged ”, periksa kabel data dan switch, pastikan semua bekerja dengan baik.
Beberapa Permasalahan Umum Dalam Jaringan Koneksi ke jaringan tiba-tiba terputus Cabut kabel data, bila tidak ada tanda silang (X) dan tulisan “ A network cable is unplugged ”, kemungkinan akibat LAN card rusak, ganti LAN card. Bila anda menggunakan koneksi wireless, pastikan Access Point yang anda gunakan dalam kondisi hidup, lakukan “site survey”, lakukan koneksi ulang ke SSID yang tersedia.
Beberapa Permasalahan Umum Dalam Jaringan Sulit/tidak bisa melakukan koneksi ke Access Point dengan sistem keamanan yang diaktifkan Biasanya hal ini terjadi karena kondisi Sistem Operasi (Windows/Linux) yang anda gunakan sudah tidak berjalan dengan normal. Pastikan komputer anda mendukung sistem keamanan Access Point yang aktif.

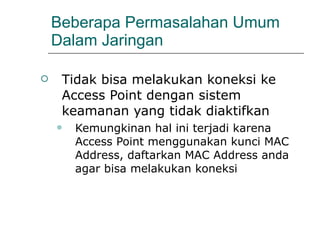

Beberapa Permasalahan Umum Dalam Jaringan Tidak bisa melakukan koneksi ke Access Point dengan sistem keamanan yang tidak diaktifkan Kemungkinan hal ini terjadi karena Access Point menggunakan kunci MAC Address, daftarkan MAC Address anda agar bisa melakukan koneksi
Materi dapat anda download dari situs http://www.laksanaindradjaja.com mulai tanggal  5 Mei 2008 .
