Ada dua jenis komputer utama, yaitu komputer standalone dan komputer jaringan. Komputer standalone bekerja secara mandiri tanpa terhubung ke komputer lain, sementara komputer jaringan terhubung satu sama lain untuk berbagi sumber daya seperti file dan printer. Komputer jaringan lebih efektif meskipun kurang aman dibanding komputer standalone.

1. KOMPUTER STAND ALONE DAN NETWORK
Sebuah komputer standalone adalah sistem mandiri. Tidak ada koneksi ke komputer lain.
Untuk berbagai tugas seperti menulis memo atau membuat spreadsheet, aplikasi perangkat
lunak yang diinstal pada hard drive mandiri yang digunakan. Mandiri juga mungkin memiliki
printer, scanner, atau hard drive eksternal terpasang ke CPU untuk menggunakan untuk
mencetak atau memindai dokumen, atau menerapkan sistem cadangan.
Keuntungan dari sistem komputer standalone adalah bahwa lebih aman daripada komputer
yang merupakan bagian dari jaringan, menghilangkan kekhawatiran bahwa hacker, spyware,
atau virus bisa mengakses informasi rahasia.
Kerugian adalah tidak dapat menyelesaikan tugas yang membutuhkan koneksi internet seperti
e-mail, browsing internet atau berbagi file dengan pengguna lain yang tidak disimpan secara
lokal pada hard drive komputer .
Sebuah jaringan komputer adalah komputer yang terhubung ke satu atau lebih komputer untuk
tujuan utama berkomunikasi.
Keuntungan dari jaringan komputer adalah bahwa sumber daya seperti aplikasi perangkat
lunak, printer, disk drive dan file data dengan jaringan komputer lainnya dapat saling berbagi
pakai (sharing).
Sebuah kelemahan yang komputer jaringan adalah ancaman hacker komputer, virus atau
spyware. Hal ini dapat diatasi dengan memasang antivirus dan software malware. Meskipun
sistem komputer standalone memiliki kelebihan tertentu dibandingkan dengan keamanan
komputer jaringan, sangat tidak efektif di dunia saat ini karena komunikasi data dan jaringan
sangat dibutuhkan.
PENGERTIAN JARINGAN KOMPUTER
• Adalah sekelompok komputer otonom (berdiri sendiri) yang saling berhubungan antara
yang satu dengan lainnya,
• Menggunakan suatu protokol komunikasi melalui media komunikasi sehingga dapat saling
berbagi dan bertukar informasi
Jaringan komputer menjadi penting bagi manusia dan organisasinya karena jaringan komputer
mempunyai tujuan yang menguntungkan bagi mereka.
Tujuan jaringan komputer adalah untuk:
1. resource sharing/ berbagi sesumber: seluruh program, peralatan dan data yang dapat digunakan
oleh setiap orang yang ada dijaringan tanpa dipengaruhi lokasi sesumber dan pemakai.
Misalnya: Staff BIRO Akademik mengirimkan daftar mahasiswa baru ke perpustakaan dalam
bentuk print out dengan langsung mencetaknya di printer perpustakaan dari komputer di BIRO
akademik. Atau sebaliknya staff perpustakaan mendapatkan langsung file daftar mahasiswa
baru yang disimpan di komputer staff BIRO akademik.
2. high reliability/kehandalan tinggi: tersedianya sumber-sumber alternatif kapanpun diperlukan.
Misalnya pada aplikasi perbankan atau militer, jika salah satu mesin tidak bekerja, kinerja
organisasi tidak terganggu karena mesin lain mempunyai sumber yang sama.
3. menghemat uang: membangun jaringan dengan komputer-komputer kecil lebih murah
dibandingkan dengan menggunakan mainframe. Data disimpan di sebuah komputer yang
bertindak sebagai server dan komputer lain yang menggunakan data tersebut bertindak sebagai
client. Bentuk ini disebut Client-server.
4. scalability/ skalabilitas: meningkatkan kinerja dengan menambahkan komputer server atau
client dengan mudah tanpa mengganggu kinerja komputer server atau komputer client yang
sudah ada lebih dulu.
5. medium komunikasi: memungkinkan kerjasama antar orang-orang yang saling berjauhan
melalui jaringan komputer baik untuk bertukar data maupun berkomunikasi.
6. akses informasi luas: dapat mengakses dan mendapatkan informasi dari jarak jauh
7. komunikasi orang-ke-orang: digunakan untuk berkomunikasi dari satu
orang ke orang yang lain
8. hiburan interaktif
1

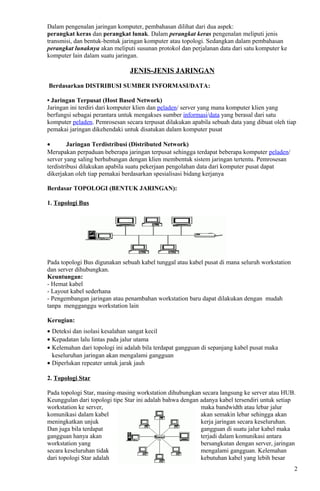

2. Dalam pengenalan jaringan komputer, pembahasan dilihat dari dua aspek:
perangkat keras dan perangkat lunak. Dalam perangkat keras pengenalan meliputi jenis
transmisi, dan bentuk-bentuk jaringan komputer atau topologi. Sedangkan dalam pembahasan
perangkat lunaknya akan meliputi susunan protokol dan perjalanan data dari satu komputer ke
komputer lain dalam suatu jaringan.
JENIS-JENIS JARINGAN
Berdasarkan DISTRIBUSI SUMBER INFORMASI/DATA:
• Jaringan Terpusat (Host Based Network)
Jaringan ini terdiri dari komputer klien dan peladen/ server yang mana komputer klien yang
berfungsi sebagai perantara untuk mengakses sumber informasi/data yang berasal dari satu
komputer peladen. Pemrosesan secara terpusat dilakukan apabila sebuah data yang dibuat oleh tiap
pemakai jaringan dikehendaki untuk disatukan dalam komputer pusat
• Jaringan Terdistribusi (Distributed Network)
Merupakan perpaduan beberapa jaringan terpusat sehingga terdapat beberapa komputer peladen/
server yang saling berhubungan dengan klien membentuk sistem jaringan tertentu. Pemrosesan
terdistribusi dilakukan apabila suatu pekerjaan pengolahan data dari komputer pusat dapat
dikerjakan oleh tiap pemakai berdasarkan spesialisasi bidang kerjanya
Berdasar TOPOLOGI (BENTUK JARINGAN):
1. Topologi Bus
Pada topologi Bus digunakan sebuah kabel tunggal atau kabel pusat di mana seluruh workstation
dan server dihubungkan.
Keuntungan:
- Hemat kabel
- Layout kabel sederhana
- Pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah
tanpa mengganggu workstation lain
Kerugian:
• Deteksi dan isolasi kesalahan sangat kecil
• Kepadatan lalu lintas pada jalur utama
• Kelemahan dari topologi ini adalah bila terdapat gangguan di sepanjang kabel pusat maka
keseluruhan jaringan akan mengalami gangguan
• Diperlukan repeater untuk jarak jauh
2. Topologi Star
Pada topologi Star, masing-masing workstation dihubungkan secara langsung ke server atau HUB.
Keunggulan dari topologi tipe Star ini adalah bahwa dengan adanya kabel tersendiri untuk setiap
workstation ke server, maka bandwidth atau lebar jalur
komunikasi dalam kabel akan semakin lebar sehingga akan
meningkatkan unjuk kerja jaringan secara keseluruhan.
Dan juga bila terdapat gangguan di suatu jalur kabel maka
gangguan hanya akan terjadi dalam komunikasi antara
workstation yang bersangkutan dengan server, jaringan
secara keseluruhan tidak mengalami gangguan. Kelemahan
dari topologi Star adalah kebutuhan kabel yang lebih besar
2

3. dibandingkan dengan topologi lainnya.
Keuntungan:
· Paling fleksibel
· Pemasangan/perubahan stasiun sangat mudah dan tidak mengganggu bagian jaringan lain
· Kontrol terpusat
· Kemudahan deteksi dan isolasi kesalahan/kerusakan pengelolaan jaringan
Kerugian:
· Boros kabel
· Perlu penanganan khusus
· Kontrol terpusat sehingga (HUB) jadi elemen kritis
3.Topologi Ring
Dalam topologi Ring semua workstation dan server dihubungkan
sehingga terbentuk suatu pola lingkaran atau cincin. Tiap workstation
ataupun server akan menerima dan melewatkan informasi dari satu
komputer ke komputer lain, bila alamat-alamat yang dimaksud sesuai
maka informasi diterima dan bila tidak informasi akan dilewatkan.
Kelemahan dari topologi ini adalah
• setiap node dalam jaringan akan selalu ikut serta mengelola informasi yang dilewatkan dalam
jaringan, sehingga bila terdapat gangguan di suatu node maka seluruh jaringan akan terganggu.
• Penambahan komputer baru lebih sulit
• Peka terhadap kesalahan
Keunggulan topologi Ring adalah:
• tidak terjadinya collision atau tabrakan pengiriman data seperti pada topologi Bus, karena
hanya satu node dapat mengirimkan data pada suatu saat.
• Hemat kabel
4. Topologi Mesh
Topologi mesh adalah suatu bentuk hubungan antar perangkat
dimana setiap perangkat terhubung secara langsung ke
perangkat lainnya yang ada di dalam jaringan. Akibatnya, dalam
topologi mesh setiap perangkat dapat berkomunikasi langsung
dengan perangkat yang dituju (dedicated links).
5. Topologi Tree
Topologi Tree pada dasarnya merupakan bentuk yang lebih luas dari Topologi Star. Seperti halnya
Topologi Star, perangkat (node, device) yang ada pada topologi tree juga terhubung kepada sebuah
pusat pengendali (central HUB) yang berfungsi mengatur traffic di dalam jaringan.
Meskipun demikian, tidak semua perangkat pada topologi
tree terhubung secara langsung ke central HUB. Sebagian
perangkat memang terhubung secara langsung ke central
HUB, tetapi sebagian lainnya terhubung melalui secondary
HUB (lihat gambar).
Pada topologi tree terdapat dua atau lebih HUB yang
digunakan untuk menghubungkan setiap
perangkat ke dalam jaringan. Keseluruhan HUB tersebut
berdasarkan fungsinya terbagi menjadi dua bagian yaitu
Active HUB dan Passive HUB.
Active HUB berfungsi tidak hanya sekedar sebagai penerus sinyal data dari satu komputer ke
komputer lainnya, tetapi juga memiliki fungsi sebagai Repeater. Sinyal data yang dikirimkan dari
satu komputer ke komputer lainnya memiliki keterbatasan dalam hal jarak, setelah berjalan sekian
meter maka sinyal tersebut akan melemah. Dengan adanya fungsi Repeater ini maka sinyal data
3

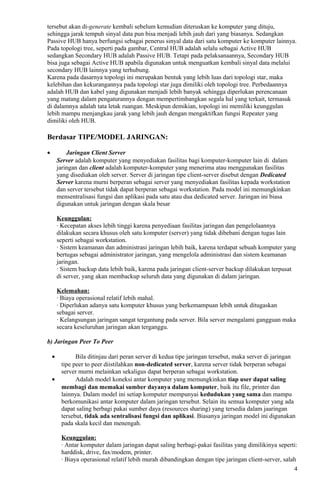

4. tersebut akan di-generate kembali sebelum kemudian diteruskan ke komputer yang dituju,
sehingga jarak tempuh sinyal data pun bisa menjadi lebih jauh dari yang biasanya. Sedangkan
Passive HUB hanya berfungsi sebagai penerus sinyal data dari satu komputer ke komputer lainnya.
Pada topologi tree, seperti pada gambar, Central HUB adalah selalu sebagai Active HUB
sedangkan Secondary HUB adalah Passive HUB. Tetapi pada pelaksanaannya, Secondary HUB
bisa juga sebagai Active HUB apabila digunakan untuk menguatkan kembali sinyal data melalui
secondary HUB lainnya yang terhubung.
Karena pada dasarnya topologi ini merupakan bentuk yang lebih luas dari topologi star, maka
kelebihan dan kekurangannya pada topologi star juga dimiliki oleh topologi tree. Perbedaannya
adalah HUB dan kabel yang digunakan menjadi lebih banyak sehingga diperlukan perencanaan
yang matang dalam pengaturannya dengan mempertimbangkan segala hal yang terkait, termasuk
di dalamnya adalah tata letak ruangan. Meskipun demikian, topologi ini memiliki keunggulan
lebih mampu menjangkau jarak yang lebih jauh dengan mengaktifkan fungsi Repeater yang
dimiliki oleh HUB.
Berdasar TIPE/MODEL JARINGAN:
• Jaringan Client Server
Server adalah komputer yang menyediakan fasilitas bagi komputer-komputer lain di dalam
jaringan dan client adalah komputer-komputer yang menerima atau menggunakan fasilitas
yang disediakan oleh server. Server di jaringan tipe client-server disebut dengan Dedicated
Server karena murni berperan sebagai server yang menyediakan fasilitas kepada workstation
dan server tersebut tidak dapat berperan sebagai workstation. Pada model ini memungkinkan
mensentralisasi fungsi dan aplikasi pada satu atau dua dedicated server. Jaringan ini biasa
digunakan untuk jaringan dengan skala besar
Keunggulan:
· Kecepatan akses lebih tinggi karena penyediaan fasilitas jaringan dan pengelolaannya
dilakukan secara khusus oleh satu komputer (server) yang tidak dibebani dengan tugas lain
seperti sebagai workstation.
· Sistem keamanan dan administrasi jaringan lebih baik, karena terdapat sebuah komputer yang
bertugas sebagai administrator jaringan, yang mengelola administrasi dan sistem keamanan
jaringan.
· Sistem backup data lebih baik, karena pada jaringan client-server backup dilakukan terpusat
di server, yang akan membackup seluruh data yang digunakan di dalam jaringan.
Kelemahan:
· Biaya operasional relatif lebih mahal.
· Diperlukan adanya satu komputer khusus yang berkemampuan lebih untuk ditugaskan
sebagai server.
· Kelangsungan jaringan sangat tergantung pada server. Bila server mengalami gangguan maka
secara keseluruhan jaringan akan terganggu.
b) Jaringan Peer To Peer
• Bila ditinjau dari peran server di kedua tipe jaringan tersebut, maka server di jaringan
tipe peer to peer diistilahkan non-dedicated server, karena server tidak berperan sebagai
server murni melainkan sekaligus dapat berperan sebagai workstation.
• Adalah model koneksi antar komputer yang memungkinkan tiap user dapat saling
membagi dan memakai sumber dayanya dalam komputer, baik itu file, printer dan
lainnya. Dalam model ini setiap komputer mempunyai kedudukan yang sama dan mampu
berkomunikasi antar komputer dalam jaringan tersebut. Selain itu semua komputer yang ada
dapat saling berbagi pakai sumber daya (resources sharing) yang tersedia dalam jaaringan
tersebut, tidak ada sentralisasi fungsi dan aplikasi. Biasanya jaringan model ini digunakan
pada skala kecil dan menengah.
Keunggulan:
· Antar komputer dalam jaringan dapat saling berbagi-pakai fasilitas yang dimilikinya seperti:
harddisk, drive, fax/modem, printer.
· Biaya operasional relatif lebih murah dibandingkan dengan tipe jaringan client-server, salah
4

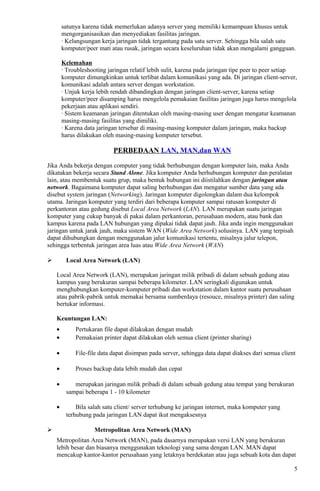

5. satunya karena tidak memerlukan adanya server yang memiliki kemampuan khusus untuk
mengorganisasikan dan menyediakan fasilitas jaringan.
· Kelangsungan kerja jaringan tidak tergantung pada satu server. Sehingga bila salah satu
komputer/peer mati atau rusak, jaringan secara keseluruhan tidak akan mengalami gangguan.
Kelemahan
· Troubleshooting jaringan relatif lebih sulit, karena pada jaringan tipe peer to peer setiap
komputer dimungkinkan untuk terlibat dalam komunikasi yang ada. Di jaringan client-server,
komunikasi adalah antara server dengan workstation.
· Unjuk kerja lebih rendah dibandingkan dengan jaringan client-server, karena setiap
komputer/peer disamping harus mengelola pemakaian fasilitas jaringan juga harus mengelola
pekerjaan atau aplikasi sendiri.
· Sistem keamanan jaringan ditentukan oleh masing-masing user dengan mengatur keamanan
masing-masing fasilitas yang dimiliki.
· Karena data jaringan tersebar di masing-masing komputer dalam jaringan, maka backup
harus dilakukan oleh masing-masing komputer tersebut.
PERBEDAAN LAN, MAN,dan WAN
Jika Anda bekerja dengan computer yang tidak berhubungan dengan komputer lain, maka Anda
dikatakan bekerja secara Stand Alone. Jika komputer Anda berhubungan komputer dan peralatan
lain, atau membentuk suatu grup, maka bentuk hubungan ini diistilahkan dengan jaringan atau
network. Bagaimana komputer dapat saling berhubungan dan mengatur sumber data yang ada
disebut system jaringan (Networking). Jaringan komputer digolongkan dalam dua kelompok
utama. Jaringan komputer yang terdiri dari beberapa komputer sampai ratusan komputer di
perkantoran atau gedung disebut Local Area Network (LAN). LAN merupakan suatu jaringan
komputer yang cukup banyak di pakai dalam perkantoran, perusahaan modern, atau bank dan
kampus karena pada LAN hubungan yang dipakai tidak dapat jauh. Jika anda ingin menggunakan
jaringan untuk jarak jauh, maka sistem WAN (Wide Area Network) solusinya. LAN yang terpisah
dapat dihubungkan dengan menggunakan jalur komunikasi tertentu, misalnya jalur telepon,
sehingga terbentuk jaringan area luas atau Wide Area Network (WAN)
 Local Area Network (LAN)
Local Area Network (LAN), merupakan jaringan milik pribadi di dalam sebuah gedung atau
kampus yang berukuran sampai beberapa kilometer. LAN seringkali digunakan untuk
menghubungkan komputer-komputer pribadi dan workstation dalam kantor suatu perusahaan
atau pabrik-pabrik untuk memakai bersama sumberdaya (resouce, misalnya printer) dan saling
bertukar informasi.
Keuntungan LAN:
• Pertukaran file dapat dilakukan dengan mudah
• Pemakaian printer dapat dilakukan oleh semua client (printer sharing)
• File-file data dapat disimpan pada server, sehingga data dapat diakses dari semua client
• Proses backup data lebih mudah dan cepat
• merupakan jaringan milik pribadi di dalam sebuah gedung atau tempat yang berukuran
sampai beberapa 1 - 10 kilometer
• Bila salah satu client/ server terhubung ke jaringan internet, maka komputer yang
terhubung pada jaringan LAN dapat ikut mengaksesnya
 Metropolitan Area Network (MAN)
Metropolitan Area Network (MAN), pada dasarnya merupakan versi LAN yang berukuran
lebih besar dan biasanya menggunakan teknologi yang sama dengan LAN. MAN dapat
mencakup kantor-kantor perusahaan yang letaknya berdekatan atau juga sebuah kota dan dapat
5

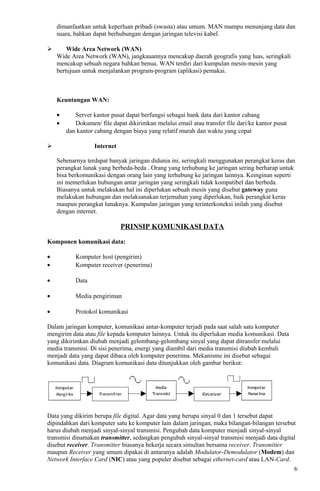

6. dimanfaatkan untuk keperluan pribadi (swasta) atau umum. MAN mampu menunjang data dan
suara, bahkan dapat berhubungan dengan jaringan televisi kabel.
 Wide Area Network (WAN)
Wide Area Network (WAN), jangkauannya mencakup daerah geografis yang luas, seringkali
mencakup sebuah negara bahkan benua. WAN terdiri dari kumpulan mesin-mesin yang
bertujuan untuk menjalankan program-program (aplikasi) pemakai.
Keuntungan WAN:
• Server kantor pusat dapat berfungsi sebagai bank data dari kantor cabang
• Dokumen/ file dapat dikirimkan melalui email atau transfer file dari/ke kantor pusat
dan kantor cabang dengan biaya yang relatif murah dan waktu yang cepat
 Internet
Sebenarnya terdapat banyak jaringan didunia ini, seringkali menggunakan perangkat keras dan
perangkat lunak yang berbeda-beda . Orang yang terhubung ke jaringan sering berharap untuk
bisa berkomunikasi dengan orang lain yang terhubung ke jaringan lainnya. Keinginan seperti
ini memerlukan hubungan antar jaringan yang seringkali tidak kompatibel dan berbeda.
Biasanya untuk melakukan hal ini diperlukan sebuah mesin yang disebut gateway guna
melakukan hubungan dan melaksanakan terjemahan yang diperlukan, baik perangkat keras
maupun perangkat lunaknya. Kumpulan jaringan yang terinterkoneksi inilah yang disebut
dengan internet.
PRINSIP KOMUNIKASI DATA
Komponen komunikasi data:
• Komputer host (pengirim)
• Komputer receiver (penerima)
• Data
• Media pengiriman
• Protokol komunikasi
Dalam jaringan komputer, komunikasi antar-komputer terjadi pada saat salah satu komputer
mengirim data atau file kepada komputer lainnya. Untuk itu diperlukan media komunikasi. Data
yang dikirimkan diubah menjadi gelombang-gelombang sinyal yang dapat ditransfer melalui
media transmisi. Di sisi penerima, energi yang diambil dari media transmisi diubah kembali
menjadi data yang dapat dibaca oleh komputer penerima. Mekanisme ini disebut sebagai
komunikasi data. Diagram komunikasi data ditunjukkan oleh gambar berikut:
Data yang dikirim berupa file digital. Agar data yang berupa sinyal 0 dan 1 tersebut dapat
dipindahkan dari komputer satu ke komputer lain dalam jaringan, maka bilangan-bilangan tersebut
harus diubah menjadi sinyal-sinyal transmisi. Pengubah data komputer menjadi sinyal-sinyal
transmisi dinamakan transmitter, sedangkan pengubah sinyal-sinyal transmisi menjadi data digital
disebut receiver. Transmitter biasanya bekerja secara simultan bersama receiver. Transmitter
maupun Receiver yang umum dipakai di antaranya adalah Modulator-Demodulator (Modem) dan
Network Interface Card (NIC) atau yang populer disebut sebagai ethernet-card atau LAN-Card.
6

7. Protocol Jaringan
Untuk menyelenggarakan komunikasi berbagai macam vendor komputer diperlukan sebuah
aturan baku yang standar dan disetujui berbagai pihak. Seperti halnya dua orang yang
berlainan bangsa, maka untuk berkomunikasi memerlukan penerjemah/interpreter atau satu
bahasa yang dimengerti kedua belah pihak.
Dalam dunia komputer dan telekomunikasi interpreter identik dengan protocol. Untuk itu maka
badan dunia yang menangani masalah standarisasi ISO (International Standardization
Organization) membuat aturan baku yang dikenal dengan nama model referensi OSI (Open
System Interconnection). Dengan demikian diharapkan semua vendor perangkat telekomunikasi
haruslah berpedoman dengan model referensi ini dalam mengembangkan protocolnya. Terdapat 7
layer pada model referensi OSI ini, yaitu:
1. layer Application fungsinya sebagai interface antara user dan komputer
2. layer Presentation fungsinya menyediakan layanan translation yang menjamin data yang
dikirim dari application layer suatu sistem dapat dibaca oleh layer aplikasi disistem yang lain
3. layer Session fungsinya mengendalikan dialog antardevice / nodes
4. layer Transport fungsinya menjamin proses pengiriman data yang dapat diandalkan
5. layer Network fungsinya melakukan mekanisme routing melalui Internetworking
6. layer Data link fungsinya detects errors
7. layer Physical fungsinya connects device to network
Protokol yang ada dalam jaringan komputer antara lain:
1) Ethernet
2) Localtalk
3) Token Ring
4) FDDI (Fiber Distributed Data Interface)
5) ATM (Asynchronous Transfer Mode)
Berikut gambar modem dan NIC:
ANTARMUKA/ INTERFACE KOMPUTER DENGAN SALURAN
TELEKOMUNIKASI
Pada materi ini Anda diharapkan dapat memahami antarmuka/ cara terhubung antara
perangkat dengan media telekomunikasi yang biasanya dalam bentuk gambar.
Untuk bisa menggambarkan interfacenya, Anda perlu mengenal dan memahami perangkat
hardware yang dibutuhkan, seperti: NIC, Kabel jaringan, hub, switch, konektor kabel, Access
Point, dll (perangkat tersebut dijelaskan pada materi di bawah)
Contoh sederhana, untuk membangun jaringan LAN dengan topologi star, Anda
membutuhkan:
 PC
 Kabel twisted pair (UTP/ STP)
 Konektor RJ-45
 Hub/ Switch
Contoh berikut adalah gambar hubungan antar muka jaringan komputer dengan internet:
7

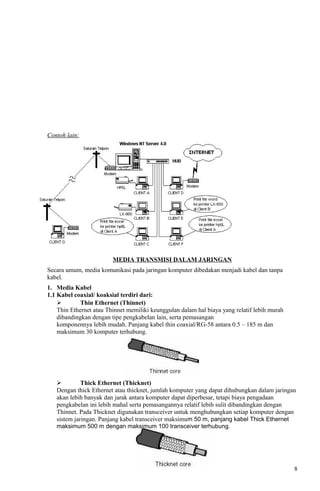

8. Contoh lain:
MEDIA TRANSMISI DALAM JARINGAN
Secara umum, media komunikasi pada jaringan komputer dibedakan menjadi kabel dan tanpa
kabel.
1. Media Kabel
1.1 Kabel coaxial/ koaksial terdiri dari:
 Thin Ethernet (Thinnet)
Thin Ethernet atau Thinnet memiliki keunggulan dalam hal biaya yang relatif lebih murah
dibandingkan dengan tipe pengkabelan lain, serta pemasangan
komponennya lebih mudah. Panjang kabel thin coaxial/RG-58 antara 0.5 – 185 m dan
maksimum 30 komputer terhubung.
 Thick Ethernet (Thicknet)
Dengan thick Ethernet atau thicknet, jumlah komputer yang dapat dihubungkan dalam jaringan
akan lebih banyak dan jarak antara komputer dapat diperbesar, tetapi biaya pengadaan
pengkabelan ini lebih mahal serta pemasangannya relatif lebih sulit dibandingkan dengan
Thinnet. Pada Thicknet digunakan transceiver untuk menghubungkan setiap komputer dengan
sistem jaringan. Panjang kabel transceiver maksimum 50 m, panjang kabel Thick Ethernet
maksimum 500 m dengan maksimum 100 transceiver terhubung.
8

9. 1.2 Twisted Pair Ethernet
Kalau Saudara lihat kabel twisted pair mirip dengan kabel pada telepon. Di dalamnya ada
beberapa pasangan kabel yang saling dipelintir dengan pasangannya sehingga disebut twisted
pair. Maksud dari pelintiran kabel adalah mengurangi interferensi, derau (noise) dan
gangguan yang masuk.
Ada 2 macam kabel ini, yaitu:
a. Shielded Twisted Pair (STP), kabel dengan selubung pembungkus
b. Unshielded Twisted Pair (UTP), kabel tanpa selubung pembungkus
Fungsi selubung untuk penahan (grounding) untuk mengurangi gangguan jadi kabel STP
lebih bagus dibandingkan UTP.
Karakteristik utama kabel twisted pair adalah sebagai berikut:
a. Kabel yang dipelintir satu sama lain untuk mengurangi interferensi listrik.
b. Dapat terdiri atas dua, empat atau lebih pasangan kabel.
c. Dapat melewatkan sinyal sampai 10 Mbps.
d. Koneksi menggunakan RJ-11 atau RJ-45.
f. STP tahan gangguan daripada UTP sehingga kecepatannya sampai 100 Mbps.
g. Dibutuhkan hub untuk membangun sebuah LAN.
h. Lebih mudah dipelihara karena kerusakan pada satu saluran tidak menganggu saluran lain.
1.3. Fiber Optic
Jaringan yang menggunakan Fiber Optic (FO) biasanya perusahaan besar, dikarenakan harga
dan proses pemasangannya lebih sulit. Namun demikian, jaringan yang menggunakan FO
dari segi kehandalan dan kecepatan tidak diragukan. Kecepatan pengiriman data dengan
media FO lebih dari 100 Mbps dan bebas pengaruh lingkungan.
2. Media Nirkabel
2.1 Transmisi inframerah
Mengirim sinyal data dengan gelombang sinar inframerah pada frekwensi sangat rendah
(1 sampai 4 megabit per detik) sehingga bisa diterima dan diinterpretasikan oleh mata manusia.
Contoh pada laptop, PDA, kamera digital, printer, mouse nirkabel, remote control untuk TV.
2.2 Bluetooth
2.3 Siaran Radio
Mengirim data jarak jauh hingga 2 megabit per detik, bisa melintasi kota, provinsi, atau negara
2.4 Radio microwave
Mentransmisikan suara dan data dengan kecepatan 45 megabit per detik pada gelombang radio
frekwensi sangat tinggi.
2.5 Satelit komunikasi
Adalah stasiun relay microwave yang mengorbit di sekitar bumi.
KELEBIHAN DAN KEKURANGAN MEDIA KABEL DAN NIRKABEL:
Kelebihan Kabel:
9

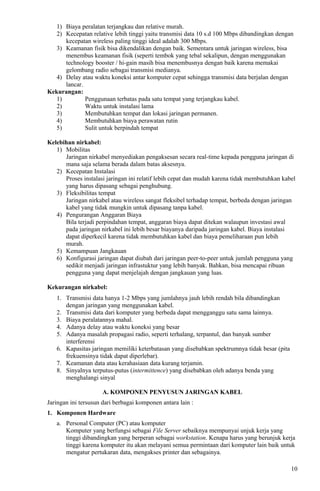

10. 1) Biaya peralatan terjangkau dan relative murah.
2) Kecepatan relative lebih tinggi yaitu transmisi data 10 s.d 100 Mbps dibandingkan dengan
kecepatan wireless paling tinggi ideal adalah 300 Mbps.
3) Keamanan fisik bisa dikendalikan dengan baik. Sementara untuk jaringan wireless, bisa
menembus keamanan fisik (seperti tembok yang tebal sekalipun, dengan menggunakan
technology booster / hi-gain masih bisa menembusnya dengan baik karena memakai
gelombang radio sebagai transmisi medianya.
4) Delay atau waktu koneksi antar komputer cepat sehingga transmisi data berjalan dengan
lancar.
Kekurangan:
1) Penggunaan terbatas pada satu tempat yang terjangkau kabel.
2) Waktu untuk instalasi lama
3) Membutuhkan tempat dan lokasi jaringan permanen.
4) Membutuhkan biaya perawatan rutin
5) Sulit untuk berpindah tempat
Kelebihan nirkabel:
1) Mobilitas
Jaringan nirkabel menyediakan pengaksesan secara real-time kepada pengguna jaringan di
mana saja selama berada dalam batas aksesnya.
2) Kecepatan Instalasi
Proses instalasi jaringan ini relatif lebih cepat dan mudah karena tidak membutuhkan kabel
yang harus dipasang sebagai penghubung.
3) Fleksibilitas tempat
Jaringan nirkabel atau wireless sangat fleksibel terhadap tempat, berbeda dengan jaringan
kabel yang tidak mungkin untuk dipasang tanpa kabel.
4) Pengurangan Anggaran Biaya
Bila terjadi perpindahan tempat, anggaran biaya dapat ditekan walaupun investasi awal
pada jaringan nirkabel ini lebih besar biayanya daripada jaringan kabel. Biaya instalasi
dapat diperkecil karena tidak membutuhkan kabel dan biaya pemeliharaan pun lebih
murah.
5) Kemampuan Jangkauan
6) Konfigurasi jaringan dapat diubah dari jaringan peer-to-peer untuk jumlah pengguna yang
sedikit menjadi jaringan infrastuktur yang lebih banyak. Bahkan, bisa mencapai ribuan
pengguna yang dapat menjelajah dengan jangkauan yang luas.
Kekurangan nirkabel:
1. Transmisi data hanya 1-2 Mbps yang jumlahnya jauh lebih rendah bila dibandingkan
dengan jaringan yang menggunakan kabel.
2. Transmisi data dari komputer yang berbeda dapat mengganggu satu sama lainnya.
3. Biaya peralatannya mahal.
4. Adanya delay atau waktu koneksi yang besar
5. Adanya masalah propagasi radio, seperti terhalang, terpantul, dan banyak sumber
interferensi
6. Kapasitas jaringan memiliki keterbatasan yang disebabkan spektrumnya tidak besar (pita
frekuensinya tidak dapat diperlebar).
7. Keamanan data atau kerahasiaan data kurang terjamin.
8. Sinyalnya terputus-putus (intermittence) yang disebabkan oleh adanya benda yang
menghalangi sinyal
A. KOMPONEN PENYUSUN JARINGAN KABEL
Jaringan ini tersusun dari berbagai komponen antara lain :
1. Komponen Hardware
a. Personal Computer (PC) atau komputer
Komputer yang berfungsi sebagai File Server sebaiknya mempunyai unjuk kerja yang
tinggi dibandingkan yang berperan sebagai workstation. Kenapa harus yang berunjuk kerja
tinggi karena komputer itu akan melayani semua permintaan dari komputer lain baik untuk
mengatur pertukaran data, mengakses printer dan sebagainya.
10

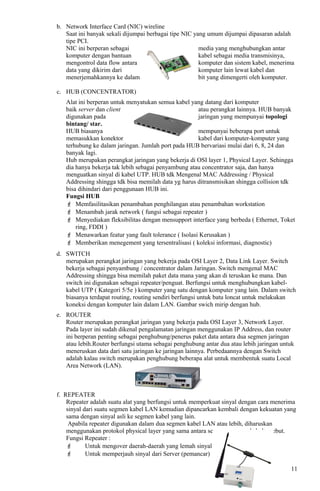

11. b. Network Interface Card (NIC) wireline
Saat ini banyak sekali dijumpai berbagai tipe NIC yang umum dijumpai dipasaran adalah
tipe PCI.
NIC ini berperan sebagai media yang menghubungkan antar
komputer dengan bantuan kabel sebagai media transmisinya,
mengontrol data flow antara komputer dan sistem kabel, menerima
data yang dikirim dari komputer lain lewat kabel dan
menerjemahkannya ke dalam bit yang dimengerti oleh komputer.
c. HUB (CONCENTRATOR)
Alat ini berperan untuk menyatukan semua kabel yang datang dari komputer
baik server dan client atau perangkat lainnya. HUB banyak
digunakan pada jaringan yang mempunyai topologi
bintang/ star.
HUB biasanya mempunyai beberapa port untuk
memasukkan konektor kabel dari komputer-komputer yang
terhubung ke dalam jaringan. Jumlah port pada HUB bervariasi mulai dari 6, 8, 24 dan
banyak lagi.
Hub merupakan perangkat jaringan yang bekerja di OSI layer 1, Physical Layer. Sehingga
dia hanya bekerja tak lebih sebagai penyambung atau concentrator saja, dan hanya
menguatkan sinyal di kabel UTP. HUB tdk Mengenal MAC Addressing / Physical
Addressing shingga tdk bisa memilah data yg harus ditransmisikan shingga collision tdk
bisa dihindari dari penggunaan HUB ini.
Fungsi HUB
 Memfasilitasikan penambahan penghilangan atau penambahan workstation
 Menambah jarak network ( fungsi sebagai repeater )
 Menyediakan fleksibilitas dengan mensupport interface yang berbeda ( Ethernet, Toket
ring, FDDI )
 Menawarkan featur yang fault tolerance ( Isolasi Kerusakan )
 Memberikan menegement yang tersentralisasi ( koleksi informasi, diagnostic)
d. SWITCH
merupakan perangkat jaringan yang bekerja pada OSI Layer 2, Data Link Layer. Switch
bekerja sebagai penyambung / concentrator dalam Jaringan. Switch mengenal MAC
Addressing shingga bisa memilah paket data mana yang akan di teruskan ke mana. Dan
switch ini digunakan sebagai repeater/penguat. Berfungsi untuk menghubungkan kabel-
kabel UTP ( Kategori 5/5e ) komputer yang satu dengan komputer yang lain. Dalam switch
biasanya terdapat routing, routing sendiri berfungsi untuk batu loncat untuk melakukan
koneksi dengan komputer lain dalam LAN. Gambar swich mirip dengan hub.
e. ROUTER
Router merupakan perangkat jaringan yang bekerja pada OSI Layer 3, Network Layer.
Pada layer ini sudah dikenal pengalamatan jaringan menggunakan IP Address, dan router
ini berperan penting sebagai penghubung/penerus paket data antara dua segmen jaringan
atau lebih.Router berfungsi utama sebagai penghubung antar dua atau lebih jaringan untuk
meneruskan data dari satu jaringan ke jaringan lainnya. Perbedaannya dengan Switch
adalah kalau switch merupakan penghubung beberapa alat untuk membentuk suatu Local
Area Network (LAN).
f. REPEATER
Repeater adalah suatu alat yang berfungsi untuk memperkuat sinyal dengan cara menerima
sinyal dari suatu segmen kabel LAN kemudian dipancarkan kembali dengan kekuatan yang
sama dengan sinyal asli ke segmen kabel yang lain.
Apabila repeater digunakan dalam dua segmen kabel LAN atau lebih, diharuskan
menggunakan protokol physical layer yang sama antara segmen-segmen kabeltersebut.
Fungsi Repeater :
 Untuk mengover daerah-daerah yang lemah sinyal dari Server (pemancar)
 Untuk memperjauh sinyal dari Server (pemancar)
11

12.  Untuk mempermudah akses sinyal Wifi dari Server
g. BRIDGE
Bridge digunakan untuk menghubungan antar jaringan yang mempunyai protokol yang
sama. Hasil akhirnya adalah jaringan logis tunggal. Bridge juga dapat digunakan jaringan
yang mempunyai media fisik yang berbeda. Contoh jaringanyang menggunakan fiber obtik
dengan jaringan yang menggunakan coaxial.
Bridge mempelajari alamat tujuan lalulintas yang melewatinya dan mengarahkan ke tujuan.
Juga digunakan untuk menyekat jaringan. Jika jaringan diperlambat dengan adanya
lalulintas yang penuh maka jaringan dapat dibagi menjadi dua kesatuan yang lebih kecil.
Bridge, fungsinya hampir sama dengan repeater tapi bridge lebih fleksibel dan lebih cerdas
dari repeater. Dikatakan lebih fleksibel karena dapat menghubung jaringan yang
menggunakan metode transmisi yang berbeda-beda. Contohnya Bridge dapat
menghubungkan antara ethernet baseband dan ethernet broadband.
Bridge juga bisa digunakan untuk menghubungkan jaringan yang menggunakan jenis kabel
yang berbeda atau topologi yang berbeda juga. Birdge dapat mengetahui alamat atau IP
dari masing-masing komputer di masing-masing topologi.
h. KABEL (dijelaskan pada materi di atas)
i. KONEKTOR
Konektor berguna untuk menghubungkan ujung kabel yang akan dipasangkan pada NIC.
Jika akan menggunakan kabel UTP memakai konektor yang dipakai adalah tipe RJ-45. Jika
kabel coaxial maka menggunakan konektor tipe BNC. Jika FO nama konektornya SC.
2. Komponen Software
a. Sistem Operasi
Hampir semua sistem operasi yang sekarang ini sudah mampu untuk membangun jaringan
komputer. Sistem operasi yang umum digunakan antara lain Windows dari Microsoft dan
Linux.
b. Protocol
Pada Windows, terdapat TCP/IP adalah salah satu perangkat lunak jaringan komputer
(networking software) yang terdapat dalam sistem, dan dipergunakan dalam komunikasi data
dalam local area network (LAN) maupun Internet. TCP singkatan dari transfer control
protocol dan IP singkatan dari Internet Protocol. TCP/IP menjadi satu nama karena fungsinya
selalu bergandengan satu sama lain dalam komunikasi data.
c. Driver
Driver ini adalah sebuah program komputer kecil yang biasanya menjadi satu paket dengan
perangkat yang akan dipasang pada komputer. Demikian juga saat kita akan memasang
perangkat tambahan NIC, jika komputer kita tidak mengenal NIC yanag akan dipasang maka
driver tambahan diperlukan untuk menginstalasinya.
12
RJ-45 SC
BNC

13. B. KOMPONEN PENYUSUN JARINGAN TANPA KABEL (WIRELESS)
Komponen Hardware :
1. Access Point
Access point adalah perangkat penting dalam jaringan nirkabel.
Access Point berfungsi sebagai titik akses yang menghubungkan
komputer-komputer ke dalam sebuah jaringan. Akses point fungsinya
sama dengan HUB pada jaringan dengan menggunakan kabel. Akses
point biasanya dilengkapi dengan antena dan port RJ45.
Pada HUB, jumlah komputer yang dapat tersambung ke dalam HUB tergantung dari jumlah
port (tempat menghubungkan konektor kabel) yang dimiliki oleh HUB. Jika HUB memiliki
port 8 maka maksimal ada 8 komputer yang terhubung. Pada access point untuk mendukung
koneksi di atur dari sistem yang ada di dalam access point. Access point dapat mendukung 10
koneksi atau lebih.
Access Point digunakan untuk melakukan pengaturan lalulintas jaringan dari mobile radio ke
jaringan kabel atau dari backbone jaringan wireless client/server. Biasanya berbentuk kotak
kecil dengan 1 atau 2 antena kecil. Peralatan ini merupakan radio based, berupa receiver dan
transmiter yang akan terkoneksi dengan LAN kabel atau broadband ethernet. Saat ini beredar
di pasaran adalah access point yang telah dilengkapi dengan router di dalamnya yang biasa
disebut wireless router.
2. Wireless Router (WR)
Wireless Router selain sebagai penghubung (access point) untuk jaringan local juga digunakan
untuk mem-protect jaringan lokal. Gambar Wireless router hampir sama dengan Access Point
3. Wireless LAN Card/ Wireless NIC
Jika pada jaringan kabel Anda mengenal NIC, maka pada jaringan nirkabel ada Wireless LAN
Card. Card ini biasa terpasang pada slot PCI komputer. Card ini berfungsi
untuk menghubungkan komputer ke dalam jaringan. Ada berbagai tipe
Wireless LAN Card yang dapat dipakai, baik di dalam ruangan dengan
kemampuan jarak tertentu hingga yang mempunyai jangkauan yang jauh.
Wireless LAN Card dengan kemampuan yang jauh biasanya
dilengkapi dengan antena luar.
4. Wireless PCMCIA
Alat ini biasa dipakai pada komputer jinjing (laptop/notebook), Jadi kartu ini seperti halnya
NIC, hanya saja dengan bentuk yang berbeda dan lebih tipis karena akan dipasang pada
perangkat yang kecil (laptop). Saat ini notebook sudah banyak yang dilengkapi dengan fasilitas
wireless.
5. Wireless USB
Universal Serial Bus (USB) banyak dijumpai pada port komputer sekarang ini. NIC tipe PCI
terpasang pada slot di dalam komputer, wireless USB ini akan dipasang pada port USB di
komputer.
13

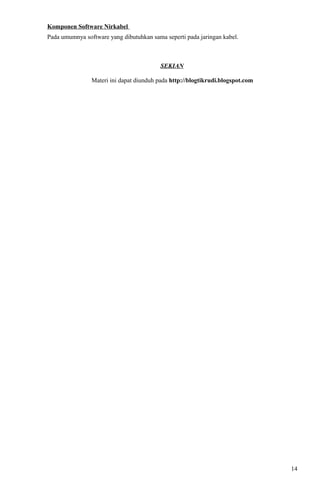

14. Komponen Software Nirkabel
Pada umumnya software yang dibutuhkan sama seperti pada jaringan kabel.
SEKIAN
Materi ini dapat diunduh pada http://blogtikrudi.blogspot.com
14
