1. Turbin GaS, Oleh Ir. Najamudin, MT, Universitas Bandar Lampung.
Program Studi Teknik Mesin Universitas Bandar Lampung
2015
Program Studi Teknik Mesin
Universitas Bandar Lampung,
Tahun 2015
Oleh : Ir. Najamudin, MT
4/21/2015
TURBIN GAS

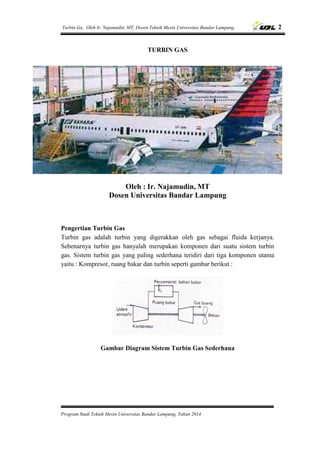

2. Turbin Ga, Oleh Ir. Najamudin, MT, Dosen Teknik Mesin Universitas Bandar Lampung. 2
Program Studi Teknik Mesin Universitas Bandar Lampung, Tahun 2014
TURBIN GAS
Oleh : Ir. Najamudin, MT
Dosen Universitas Bandar Lampung
Pengertian Turbin Gas
Turbin gas adalah turbin yang digerakkan oleh gas sebagai fluida kerjanya.
Sebenarnya turbin gas hanyalah merupakan komponen dari suatu sistem turbin
gas. Sistem turbin gas yang paling sederhana teridiri dari tiga komponen utama
yaitu : Kompresor, ruang bakar dan turbin seperti gambar berikut :
Gambar Diagram Sistem Turbin Gas Sederhana

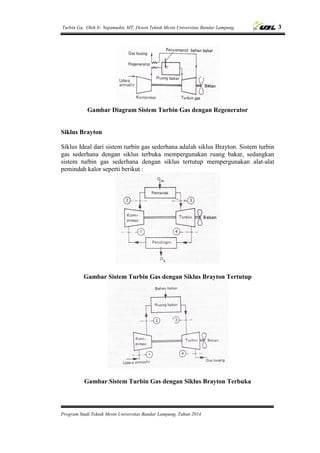

3. Turbin Ga, Oleh Ir. Najamudin, MT, Dosen Teknik Mesin Universitas Bandar Lampung. 3
Program Studi Teknik Mesin Universitas Bandar Lampung, Tahun 2014
Gambar Diagram Sistem Turbin Gas dengan Regenerator
Siklus Brayton
Siklus Ideal dari sistem turbin gas sederhana adalah siklus Brayton. Sistem turbin
gas sederhana dengan siklus terbuka mempergunakan ruang bakar, sedangkan
sistem turbin gas sederhana dengan siklus tertutup mempergunakan alat-alat
pemindah kalor seperti berikut :
Gambar Sistem Turbin Gas dengan Siklus Brayton Tertutup
Gambar Sistem Turbin Gas dengan Siklus Brayton Terbuka

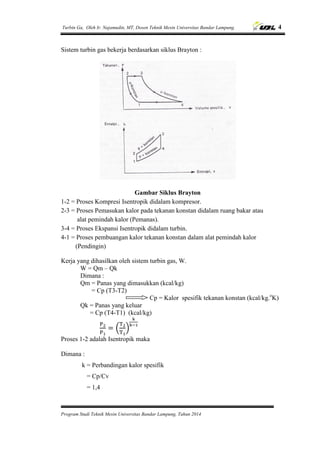

4. Turbin Ga, Oleh Ir. Najamudin, MT, Dosen Teknik Mesin Universitas Bandar Lampung. 4
Program Studi Teknik Mesin Universitas Bandar Lampung, Tahun 2014
Sistem turbin gas bekerja berdasarkan siklus Brayton :
Gambar Siklus Brayton
1-2 = Proses Kompresi Isentropik didalam kompresor.
2-3 = Proses Pemasukan kalor pada tekanan konstan didalam ruang bakar atau
alat pemindah kalor (Pemanas).
3-4 = Proses Ekspansi Isentropik didalam turbin.
4-1 = Proses pembuangan kalor tekanan konstan dalam alat pemindah kalor
(Pendingin)
Kerja yang dihasilkan oleh sistem turbin gas, W.
W = Qm – Qk
Dimana :
Qm = Panas yang dimasukkan (kcal/kg)
= Cp (T3-T2)
Cp = Kalor spesifik tekanan konstan (kcal/kg.o
K)
Qk = Panas yang keluar
= Cp (T4-T1) (kcal/kg)
( )
Proses 1-2 adalah Isentropik maka
Dimana :
k = Perbandingan kalor spesifik
= Cp/Cv
= 1,4

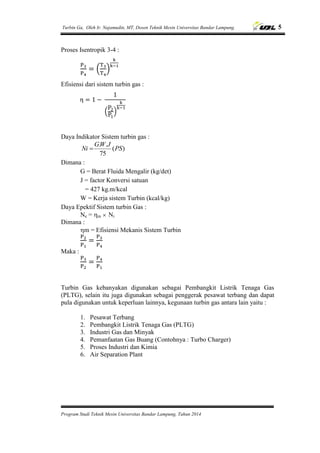

5. Turbin Ga, Oleh Ir. Najamudin, MT, Dosen Teknik Mesin Universitas Bandar Lampung. 5
Program Studi Teknik Mesin Universitas Bandar Lampung, Tahun 2014
Proses Isentropik 3-4 :
( )
Efisiensi dari sistem turbin gas :
( )
Daya Indikator Sistem turbin gas :
)(
75
..
PS
JWG
Ni 
Dimana :
G = Berat Fluida Mengalir (kg/det)
J = factor Konversi satuan
= 427 kg.m/kcal
W = Kerja sistem Turbin (kcal/kg)
Daya Epektif Sistem turbin Gas :
Ne = m  Ni
Dimana :
m = Efisiensi Mekanis Sistem Turbin
Maka :
Turbin Gas kebanyakan digunakan sebagai Pembangkit Listrik Tenaga Gas
(PLTG), selain itu juga digunakan sebagai penggerak pesawat terbang dan dapat
pula digunakan untuk keperluan lainnya, kegunaan turbin gas antara lain yaitu :
1. Pesawat Terbang
2. Pembangkit Listrik Tenaga Gas (PLTG)
3. Industri Gas dan Minyak
4. Pemanfaatan Gas Buang (Contohnya : Turbo Charger)
5. Proses Industri dan Kimia
6. Air Separation Plant

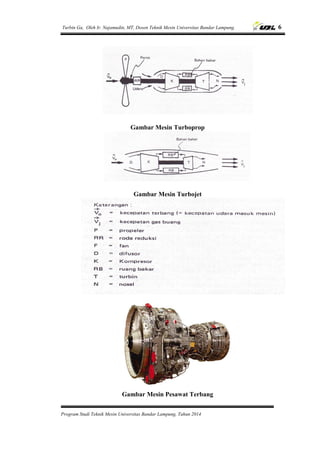

6. Turbin Ga, Oleh Ir. Najamudin, MT, Dosen Teknik Mesin Universitas Bandar Lampung. 6
Program Studi Teknik Mesin Universitas Bandar Lampung, Tahun 2014
Gambar Mesin Turboprop
Gambar Mesin Turbojet
Gambar Mesin Pesawat Terbang

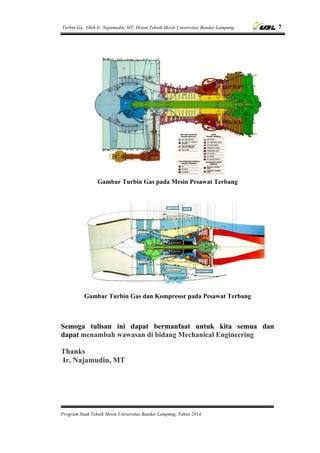

7. Turbin Ga, Oleh Ir. Najamudin, MT, Dosen Teknik Mesin Universitas Bandar Lampung. 7
Program Studi Teknik Mesin Universitas Bandar Lampung, Tahun 2014
Gambar Turbin Gas pada Mesin Pesawat Terbang
Gambar Turbin Gas dan Kompresor pada Pesawat Terbang
Semoga tulisan ini dapat bermanfaat untuk kita semua dan
dapat menambah wawasan di bidang Mechanical Engineering
Thanks
Ir. Najamudin, MT
