Концепция Арт-резиденций

Содержание:
3

Авторский коллектив

4

Пояснительная записка. Лист 1

5


6


7

Технико-экономические показатели

8

Данные социологического опроса

9

Функциональное зонирование территории. Схема 1

10


11


12


13


14


15

Функционирование в течении года. Схема 7

16

Концептуальные схемы формирования объема. Схема 8

17


18


19


20


21


22


23

Общий вид Арт-резиденции

24

Перспективный вид 1

25


26

Перспективный вид 3 (Разрез)

27


28


29

План Арт-резиденции на отм. 0,000

30

Фрагмент 1. План общественного центра

31

Фрагмент 2. План детского сада

32

Фрагмент 3. План блока комнат общежития

33

Фрагмент 4. План квартиры в блокированном дома

34

Фрагмент 5. План индивидуального дома

35-39

Фасад
Содержание

мegabudкa: 2


Артём Укропов

Дарья Листопад

Губернаторов Кирилл

Наталья Аксенова

Авторский коллектив

мegabudкa: 3



мegabudкa: 4



мegabudкa: 5



мegabudкa: 6


Технико-экономические показатели

мegabudкa: 7


Данные социологического опроса

мegabudкa: 8

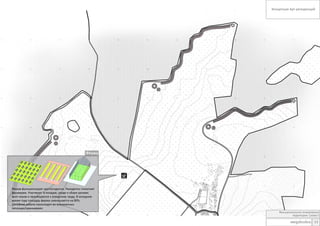

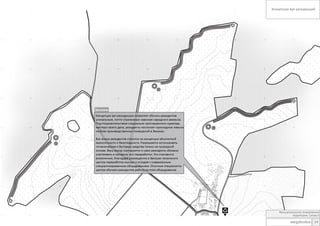

Функциональное зонирование
территории. Схема 1

мegabudкa: 9



мegabudкa: 10



мegabudкa: 11



мegabudкa: 12



мegabudкa: 13



мegabudкa: 14


Функционирование в течении года.
Схема 7

мegabudкa: 15

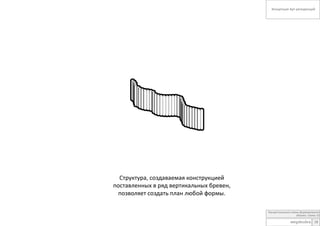

Концептуальные схемы формирования
объема. Схема 8

мegabudкa: 16



мegabudкa: 17



мegabudкa: 18



мegabudкa: 19



мegabudкa: 20



мegabudкa: 21



мegabudкa: 22


Общий вид арт-резиденции

мegabudкa: 23



мegabudкa: 24



мegabudкa: 25


Перспективный вид 3 (разрез)

мegabudкa: 26



мegabudкa: 27



мegabudкa: 28


План Арт-резиденции на отм. 0.000

мegabudкa: 29


План 1-го этажа

План 2-го этажа

110
109

101
102
108
111

201

103

104
105
104
107
106

Экспликация:
1-ый этаж
101 — терраса
102 — хол
103 — гардероб
104 — с.у.
105 — с.у. для инвалидов
106 — помещения кухни
107 — столовая на 50 человек
108 — бар
109 — малый зал для собраний
110 — административные помещения
111 — большой зал
2-ой этаж
201 — велозал на 80 человек

Схема плана арт-резиденции:

Фрагмент 1. План общественного
центра. 1 этаж

мegabudкa: 30



1

7

17
2

8

16

6

15

5
4

14

13

3
5

12
8

6

9

11

10
7

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

— терраса
— тамбур
— холл
— раздаточная
— раздевалка
— групповая
— спальня
— с.у.
— сервировочная
— кухня доготовочная
— склад
— с.у. персонала
— холл
— медпункт
— помещение персонала
— гардеробная
— тех.помещение


Фрагмент 2. План детского сада.

мegabudкa: 31


6

2

1
4

3

1
2
3
4
5
6

— холл
— с.у.
— комната 1
— комната 2
— терраса, обращённая в поле
— коридор с рабочими местами

5

Блок комнат общежития


Фрагмент 3. План блока комнат
общежития

мegabudкa: 32


10

9

10


7

3

1
2

6

5
4

1
2
3
4
5
6
7
8
9
10

— холл
— с.у.
— с.у.
— кухня-столовая
— спальня
— большая спальня
— общественный коридор
— терраса, обращённая в поле
— тамбур
— терраса, обращённая к лесу

8

Блокированная квартира


Фрагмент 4. План квартиры в
блокированном доме

мegabudкa: 33


6
1

5

2
3

1
2
3
4
5
6

— холл
— кухня-ниша
— с.у.
— спальня
— рабочий кабинет
— тарраса

4


Фрагмент 5. План индивидуального
дома

мegabudкa: 34


Фасад. Фрагмент 1

мegabudкa: 35



мegabudкa: 36



мegabudкa: 37



мegabudкa: 38



мegabudкa: 39
