![そもそもIoTってなに
• 明確な定義はない
• Wikipediaでは…「モノのインターネット（Internet of Things、IoT）は、
様々な「もの」がインターネットに接続され、情報交換することに
より相互に制御する仕組みである[1]。「Internet of Everything」や
「Smart Everything」、「サービスのモノ化」ともいう[2][3][4]。
「Internet of Things」という用語は、1999年にケビン・アシュトン
（英語版）（Kevin Ashton）が初めて使った用語である[5]。ここでい
う「もの」とは、スマートフォンのようにIPアドレスを持つものや、
IPアドレスを持つセンサーから検知可能なRFIDタグを付けた商品や、
IPアドレスを持った機器に格納されたコンテンツのことである。
• https://ja.wikipedia.org/wiki/%E3%83%A2%E3%83%8E%E3%81%AE%E3%82%A4%E3%83%B3%E3%82%BF%E3%83%BC%E3%83%8D%E3%83%83%E3%83%88
MeetIoT 1st 2016/3/27松井忠宗 3](https://image.slidesharecdn.com/160327meetiot-160327180719/85/MeetIoT-1st-on-2016-3-27-3-320.jpg)
MeetIoT 1st on 2016/3/27
- 1. Meet IoT 1ston 2016/3/27 慶應義塾理工学部 松井忠宗

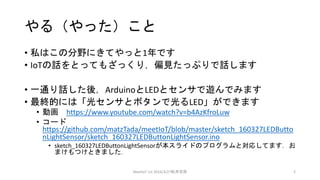

- 2. やる（やった）こと • 私はこの分野にきてやっと1年です • IoTの話をとってもざっくり，偏見たっぷりで話します •一通り話した後，ArduinoとLEDとセンサで遊んでみます • 最終的には「光センサとボタンで光るLED」ができます • 動画 https://www.youtube.com/watch?v=b4AzKfroLuw • コード https://github.com/matzTada/meetIoT/blob/master/sketch_160327LEDButto nLightSensor/sketch_160327LEDButtonLightSensor.ino • sketch_160327LEDButtonLightSensorが本スライドのプログラムと対応してます．お まけもつけときました． MeetIoT 1st 2016/3/27松井忠宗 2
- 3. そもそもIoTってなに • 明確な定義はない • Wikipediaでは…「モノのインターネット（Internetof Things、IoT）は、 様々な「もの」がインターネットに接続され、情報交換することに より相互に制御する仕組みである[1]。「Internet of Everything」や 「Smart Everything」、「サービスのモノ化」ともいう[2][3][4]。 「Internet of Things」という用語は、1999年にケビン・アシュトン （英語版）（Kevin Ashton）が初めて使った用語である[5]。ここでい う「もの」とは、スマートフォンのようにIPアドレスを持つものや、 IPアドレスを持つセンサーから検知可能なRFIDタグを付けた商品や、 IPアドレスを持った機器に格納されたコンテンツのことである。 • https://ja.wikipedia.org/wiki/%E3%83%A2%E3%83%8E%E3%81%AE%E3%82%A4%E3%83%B3%E3%82%BF%E3%83%BC%E3%83%8D%E3%83%83%E3%83%88 MeetIoT 1st 2016/3/27松井忠宗 3
- 4.

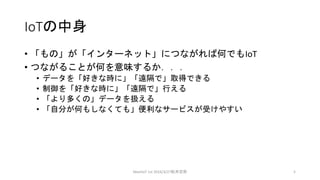

- 5. IoTの中身 • 「もの」が「インターネット」につながれば何でもIoT • つながることが何を意味するか．．． •データを「好きな時に」「遠隔で」取得できる • 制御を「好きな時に」「遠隔で」行える • 「より多くの」データを扱える • 「自分が何もしなくても」便利なサービスが受けやすい MeetIoT 1st 2016/3/27松井忠宗 5
- 6. IoTで生み出されるサービスの一例 • 結局，データ収集ができたからこそのサービス • SmartGrid : 大規模な電力周り • Energy Management System : 電力制御 • スマートハウス : 環境と家電機器の制御 • Intelligent Transport System : 交通システムへの応用 • モニタリングシステム : センサでのデータ取得全般 • スマートファクトリ : 工場へ適用 • 小型デバイスの活用 : ドローン，おもちゃ，家の監視などなど MeetIoT 1st 2016/3/27松井忠宗 6

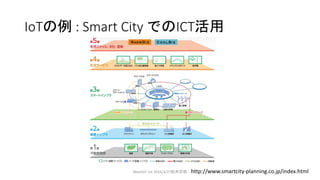

- 7. IoTの例 : SmartCity でのICT活用 http://www.smartcity-planning.co.jp/index.htmlMeetIoT 1st 2016/3/27松井忠宗 7

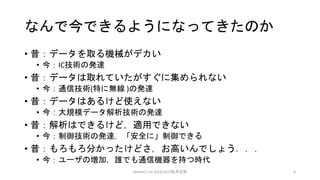

- 8. なんで今できるようになってきたのか • 昔：データを取る機械がデカい • 今：IC技術の発達 •昔：データは取れていたがすぐに集められない • 今：通信技術(特に無線 )の発達 • 昔：データはあるけど使えない • 今：大規模データ解析技術の発達 • 昔：解析はできるけど，適用できない • 今：制御技術の発達，「安全に」制御できる • 昔：もろもろ分かったけどさ，お高いんでしょう．．． • 今：ユーザの増加，誰でも通信機器を持つ時代 MeetIoT 1st 2016/3/27松井忠宗 8

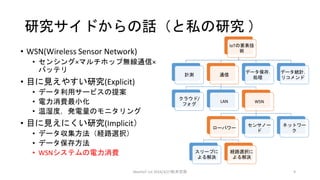

- 9. • WSN(Wireless SensorNetwork) • センシング×マルチホップ無線通信× バッテリ • 目に見えやすい研究(Explicit) • データ利用サービスの提案 • 電力消費最小化 • 温湿度，発電量のモニタリング • 目に見えにくい研究(Implicit） • データ収集方法（経路選択） • データ保存方法 • WSNシステムの電力消費 MeetIoT 1st 2016/3/27松井忠宗 9 研究サイドからの話（と私の研究 ） IoTの要素技 術 計測 通信 クラウド/ フォグ LAN WSN ローパワー スリープに よる解決 経路選択に よる解決 センサノー ド ネットワー ク データ保存， 処理 データ統計， リコメンド
- 10.

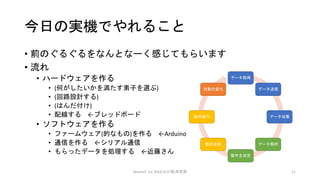

- 11. 今日の実機でやれること • 前のぐるぐるをなんとなーく感じてもらいます • 流れ •ハードウェアを作る • (何がしたいかを満たす素子を選ぶ) • (回路設計する) • (はんだ付け) • 配線する ←ブレッドボード • ソフトウェアを作る • ファームウェア(的なもの)を作る ←Arduino • 通信を作る ←シリアル通信 • もらったデータを処理する ←近藤さん データ取得 データ送信 データ収集 データ解析 動作を決定 動作送信 動作実行 対象の変化 MeetIoT 1st 2016/3/27松井忠宗 11

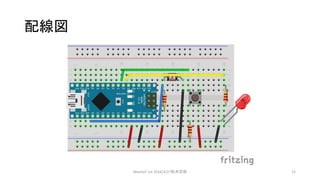

- 12.

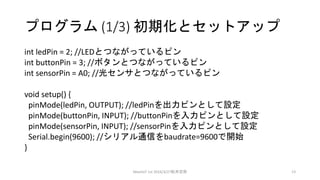

- 13. プログラム (1/3) 初期化とセットアップ intledPin = 2; //LEDとつながっているピン int buttonPin = 3; //ボタンとつながっているピン int sensorPin = A0; //光センサとつながっているピン void setup() { pinMode(ledPin, OUTPUT); //ledPinを出力ピンとして設定 pinMode(buttonPin, INPUT); //buttonPinを入力ピンとして設定 pinMode(sensorPin, INPUT); //sensorPinを入力ピンとして設定 Serial.begin(9600); //シリアル通信をbaudrate=9600で開始 } MeetIoT 1st 2016/3/27松井忠宗 13
- 14. プログラム (2/3) void loop(){ int buttonState = digitalRead(buttonPin); //buttonStateにbuttonPinの電圧値を代入(0:LOW or 1:HIGH) int sensorValue = analogRead(sensorPin); //sensorValueにsensorPinの電圧値を代入(0 ~ 1023) // Serial.println(buttonState); Serial.println(sensorValue); //sensorValueをシリアルで出力 MeetIoT 1st 2016/3/27松井忠宗 14
- 15. プログラム (3/3) if (buttonState== 1) { //buttonが押されていたら digitalWrite(ledPin, HIGH); //LED点灯 } else if (sensorValue > 750){ //光センサの値が一定以上なら digitalWrite(ledPin, HIGH); //LED点灯 } else { //それいがい digitalWrite(ledPin, LOW); //LED消灯 } } MeetIoT 1st 2016/3/27松井忠宗 15

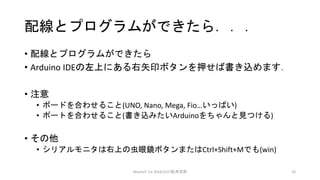

- 16. 配線とプログラムができたら．．． • 配線とプログラムができたら • ArduinoIDEの左上にある右矢印ボタンを押せば書き込めます． • 注意 • ボードを合わせること(UNO, Nano, Mega, Fio…いっぱい) • ポートを合わせること(書き込みたいArduinoをちゃんと見つける) • その他 • シリアルモニタは右上の虫眼鏡ボタンまたはCtrl+Shift+Mでも(win) MeetIoT 1st 2016/3/27松井忠宗 16
- 17. 終わり • 何かあればご連絡お気軽に • やっぱり直接会う機会って大切ですね． MeetIoT1st 2016/3/27松井忠宗 17
