MC Next 2012
                                    For CAD and Revit


                         Randolf Römer – MOUS Software B.V.


Please view in slide show mode !
Overzicht
 BIM is hèt begrip in 2012
   – Gebouwen en installaties worden niet meer zomaar getekend
     in bijvoorbeeld AutoCAD, maar in 3D gemodelleerd met
     programma’s zoals Revit.
   – Met de nieuwste 2012-versies van MC Start en MC Next is er
     nu ook een uitvoering die behalve voor CAD ook voor Revit
     geschikt is.
   – Bij de Revit-uitvoeringen wordt er een zogenaamde plug-in
     geïnstalleerd waarmee binnen Revit de meeste functies zoals
     we die kennen van MC Start en MC Next voor CAD
     beschikbaar zijn.
   – Met MC Next voor CAD en Revit kunnen ook in AutoCAD 3D
     modellen die vanuit Revit komen beter ‘bewerkt’ worden.
Belangrijkste verbeteringen

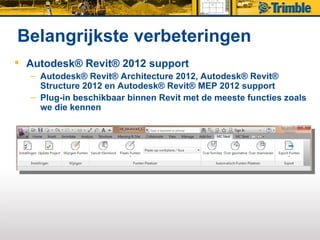

 Autodesk® Revit® 2012 support
  – Autodesk® Revit® Architecture 2012, Autodesk® Revit®
    Structure 2012 en Autodesk® Revit® MEP 2012 support
  – Plug-in beschikbaar binnen Revit met de meeste functies zoals
    we die kennen

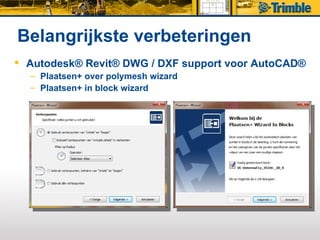

Belangrijkste verbeteringen
 Autodesk® Revit® DWG / DXF support voor AutoCAD®
  – Plaatsen+ over polymesh wizard
  – Plaatsen+ in block wizard
Belangrijkste verbeteringen

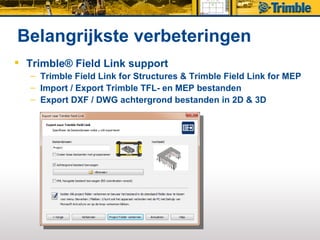

 Trimble® Field Link support
   – Trimble Field Link for Structures & Trimble Field Link for MEP
   – Import / Export Trimble TFL- en MEP bestanden
   – Export DXF / DWG achtergrond bestanden in 2D & 3D
MC Next 2012
  Coderen

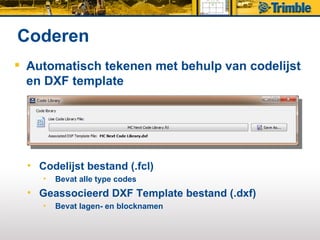

Coderen
 Automatisch tekenen met behulp van codelijst
  en DXF template




  • Codelijst bestand (.fcl)
     •   Bevat alle type codes
  • Geassocieerd DXF Template bestand (.dxf)
     •   Bevat lagen- en blocknamen
Coderen

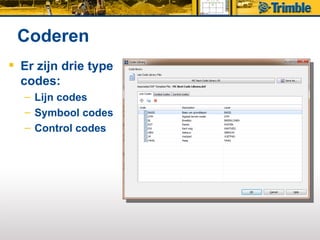

 Er zijn drie type
  codes:
  – Lijn codes
  – Symbool codes
  – Control codes
Coderen
 Lijn code bevat:
  – Code
  – Omschrijving
  – Layer van DXF
    template
Coderen
 Symbool code
  bevat:
  – Code
  – Omschrijving
  – Layer van DXF
    template
  – Block van DXF
    template
  – Block grootte
  – Block rotatie
Coderen

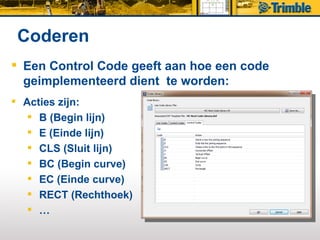

 Een Control Code geeft aan hoe een code
  geimplementeerd dient te worden:
 Acties zijn:
    B (Begin lijn)
    E (Einde lijn)
    CLS (Sluit lijn)
    BC (Begin curve)
    EC (Einde curve)
    RECT (Rechthoek)
    …
MC Next 2012
  Illustratie
Illustratie




   Code       Code
   RIP        KW1

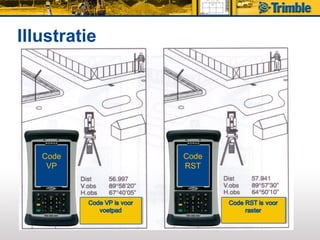

Illustratie




   Code       Code
    VP        RST

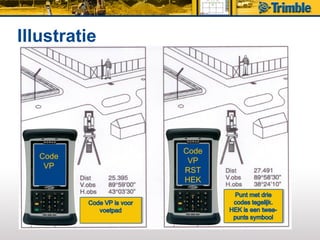

Illustratie




              Code
   Code
   Code       Code
               VP
    VP
    VP        RST
              RST
              HEK

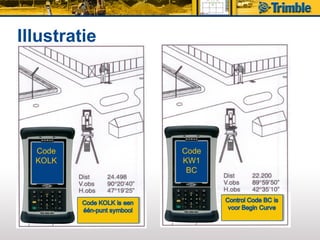

Illustratie




  Code        Code
  KOLK        KW1
               BC
Illustratie




  Code        Code
  KW1         RST B
   EC         VP B
               HEK
Illustratie




  Code        Code
   VP         RST

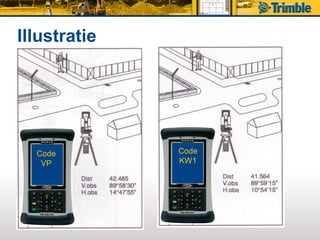

Illustratie




  Code        Code
   VP         KW1

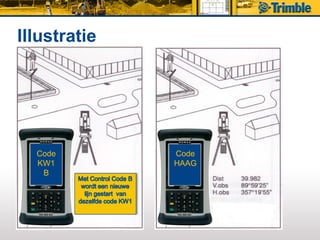

Illustratie




  Code        Code
  KW1         HAAG
   B

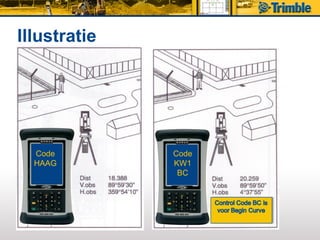

Illustratie




  Code        Code
  HAAG        KW1
               BC
Illustratie




  Code        Code
  KW1         KW1
   EC          LP
Illustratie




  Code        Code
  KW1         HAAG

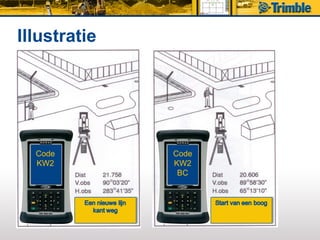

Illustratie




  Code        Code
  KW2         KW2
               BC

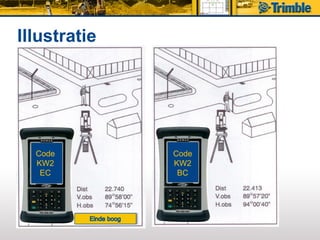

Illustratie




  Code        Code
  KW2         KW2
   EC          BC
Illustratie




  Code        Code
  KW2         KW2
   EC          BC
Illustratie




  Code        Code
  KW2         KW2
   EC          BC

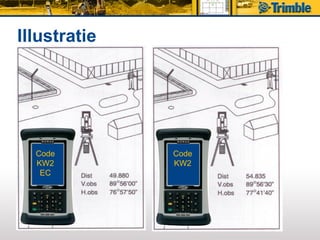

Illustratie




  Code        Code
  KW2         KW2
   EC

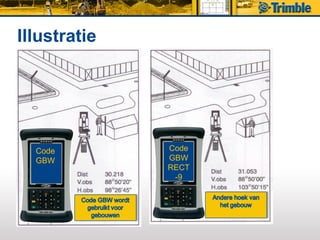

Illustratie




  Code        Code
  GBW         GBW
              RECT
               -9

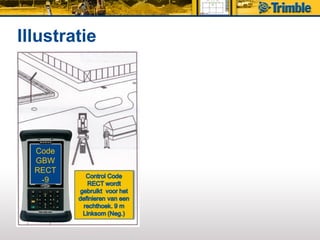

Illustratie




  Code
  GBW
  RECT
   -9

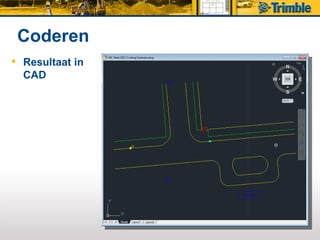

Coderen
 Resultaat in
  CAD
Vragen?
MC Next 2012
BIM – Building Information Modeling

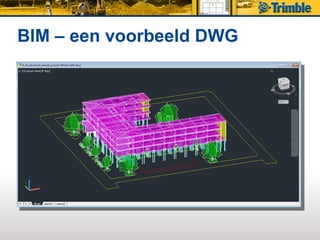

BIM – een voorbeeld DWG
MC Next 2012 for CAD
    Demonstratie
Vragen?
MC Next 2012
DTM – Digitaal Terrein Model
DTM
 Boundary / Grens
  – Boundary is een gesloten polygoon en limiteert het
    gebied van een model (Trim).
      Selectie via codering of handmatig
 Breaklijnen
  – Breaklijnen forceren de triangulatie om langs de
    breaklijn te lopen; driehoeken doorkruisen een
    breaklijn niet (nauwkeurige vorm van een model)
      Selectie via codering of handmatig
 Contourlijnen
  – Contourlijnen geven een grafische weergave van
    hoogte verschillen in een model
      Contour Interval
      Index Contour Frequentie
DTM
 3D Viewer
  –   Orbit
  –   3D Views
  –   Visual Styles
  –   …
MC Next 2012
Volume verschil – een voorbeeld stap
            voor stap

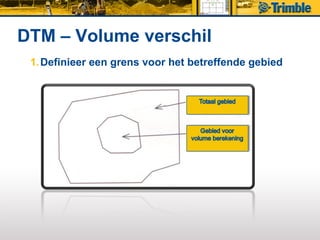

DTM – Volume verschil
 1. Definieer een grens voor het betreffende gebied
DTM – Volume verschil

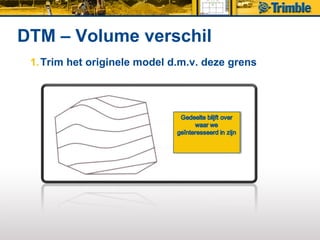

 1. Trim het originele model d.m.v. deze grens

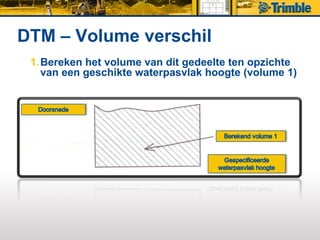

DTM – Volume verschil
 1. Bereken het volume van dit gedeelte ten opzichte
    van een geschikte waterpasvlak hoogte (volume 1)
DTM – Volume verschil

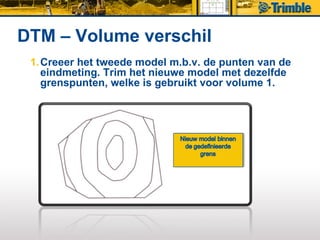

 1. Creeer het tweede model m.b.v. de punten van de
    eindmeting. Trim het nieuwe model met dezelfde
    grenspunten, welke is gebruikt voor volume 1.
DTM – Volume verschil

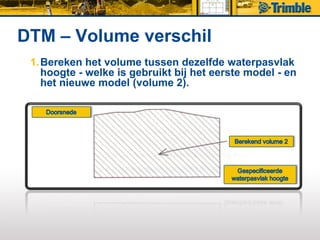

 1. Bereken het volume tussen dezelfde waterpasvlak
    hoogte - welke is gebruikt bij het eerste model - en
    het nieuwe model (volume 2).
DTM – Volume verschil

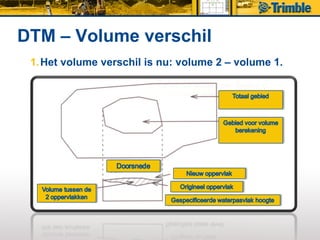

 1. Het volume verschil is nu: volume 2 – volume 1.
Vragen?
