Terdapat 4 jenis topologi jaringan komputer yaitu star, bus, ring, dan mesh. Topologi star memiliki keuntungan mudah dipasang dan pemeliharaan, tetapi menggunakan banyak kabel. Topologi bus hemat kabel tetapi rawan gangguan. Topologi ring dan mesh lebih handal namun sulit dikembangkan dan mahal.

1. TOPOLOGI
By:Ocnalita Tri Praptika

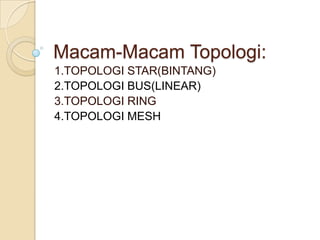

2. Macam-Macam Topologi:
1.TOPOLOGI STAR(BINTANG)
2.TOPOLOGI BUS(LINEAR)
3.TOPOLOGI RING
4.TOPOLOGI MESH

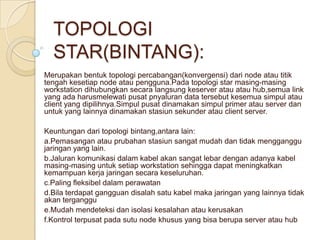

3. TOPOLOGI
STAR(BINTANG):
Merupakan bentuk topologi percabangan(konvergensi) dari node atau titik
tengah kesetiap node atau pengguna.Pada topologi star masing-masing
workstation dihubungkan secara langsung keserver atau atau hub,semua link
yang ada harusmelewati pusat pnyaluran data tersebut kesemua simpul atau
client yang dipilihnya.Simpul pusat dinamakan simpul primer atau server dan
untuk yang lainnya dinamakan stasiun sekunder atau client server.
Keuntungan dari topologi bintang,antara lain:
a.Pemasangan atau prubahan stasiun sangat mudah dan tidak mengganggu
jaringan yang lain.
b.Jaluran komunikasi dalam kabel akan sangat lebar dengan adanya kabel
masing-masing untuk setiap workstation sehingga dapat meningkatkan
kemampuan kerja jaringan secara keseluruhan.
c.Paling fleksibel dalam perawatan
d.Bila terdapat gangguan disalah satu kabel maka jaringan yang lainnya tidak
akan terganggu
e.Mudah mendeteksi dan isolasi kesalahan atau kerusakan
f.Kontrol terpusat pada sutu node khusus yang bisa berupa server atau hub

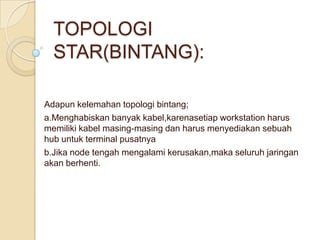

4. TOPOLOGI
STAR(BINTANG):
Adapun kelemahan topologi bintang;
a.Menghabiskan banyak kabel,karenasetiap workstation harus
memiliki kabel masing-masing dan harus menyediakan sebuah
hub untuk terminal pusatnya
b.Jika node tengah mengalami kerusakan,maka seluruh jaringan
akan berhenti.

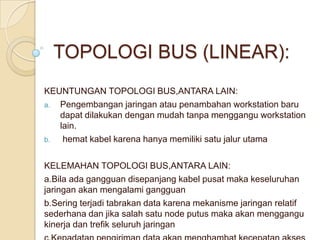

5. TOPOLOGI BUS (LINEAR):
KEUNTUNGAN TOPOLOGI BUS,ANTARA LAIN:
a. Pengembangan jaringan atau penambahan workstation baru
dapat dilakukan dengan mudah tanpa menggangu workstation
lain.
b. hemat kabel karena hanya memiliki satu jalur utama
KELEMAHAN TOPOLOGI BUS,ANTARA LAIN:
a.Bila ada gangguan disepanjang kabel pusat maka keseluruhan
jaringan akan mengalami gangguan
b.Sering terjadi tabrakan data karena mekanisme jaringan relatif
sederhana dan jika salah satu node putus maka akan menggangu
kinerja dan trefik seluruh jaringan

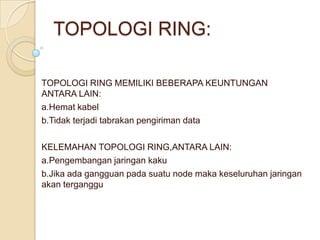

6. TOPOLOGI RING:
TOPOLOGI RING MEMILIKI BEBERAPA KEUNTUNGAN
ANTARA LAIN:
a.Hemat kabel
b.Tidak terjadi tabrakan pengiriman data
KELEMAHAN TOPOLOGI RING,ANTARA LAIN:
a.Pengembangan jaringan kaku
b.Jika ada gangguan pada suatu node maka keseluruhan jaringan
akan terganggu

7. TOPOLOGI RING:
TOPOLOGI MESH MEMILIKI BEBERAPA KEUNTUNGAN
ANTARA LAIN:
a.Memiliki tingkat kesalahan yang sedikit
b.Terjamin kapasitas chennel komunikasi,karena memiliki
hubungan komunikasi yang berlebih
c.Relatif lebih mudah untuk dilakukan gangguan
KELEMAHAN TOPOLOGIMESH,ANTARA LAIN:
a.Sulitnya pada saat melakukan instalasi dan melakukan
konfigurasi ulang saat jumlah komputer dan peralatan yang
terhubung semakin meningkat jumlahnya
b.Biaya
