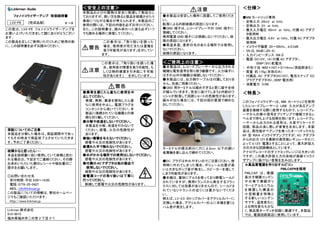

1. フォノイコライザーアンプ 取扱説明書
LV2-PE [完成品版] 第 1.0 版
この度は、LV2-PE フォノイコライザーアンプを
お買い上げいただきまして誠にありがとうござい
ます。
この製品を正しくご使用いただくためご使用の前
に、この説明書を必ずお読みください。
保証についてのご注意
本製品を分解した場合は、保証期間中であっ
てもその時点で保証終了とさせていただきま
す。予めご了承ください。
故障かなと思ったら・・・
本品を説明書に従い使用していて故障と思わ
れる場合は、下記までご連絡ください。その際
お求めいただいた際のレシートや領収書のご
提示をお願いします。
○お問い合わせ先
受付時間：平日 9:00～18:00
電話：0776-25-0427
MEIL：info@linkman.jp
この製品についての情報は、弊社ホームペー
ジでもご確認いただけます。
http://www.linkman.jp
Linkman 株式会社
910-0015
福井県福井市二の宮 2 丁目 3-7
＜安全上の注意＞
本製品および付属物は安全に配慮して製品化し
ておりますが、使い方を誤ると製品を破損させたり
事故につながる場合が考えられます。本製品のご
使用の際には、下記の内容を必ずお守りください。
また、この説明書は、読み終わった後も必ずいつ
でも読める場所に保管してください。
この表示は、「取り扱いを誤った
場合、使用者が死亡または重傷を
負う可能性があります」を示してい
ます。
この表示は、「取り扱いを誤った場
合、使用者が障害を負う可能性、も
しくは物的損害を引き起こす可能
性があります」 を示しています。
●異常を感じたら直ちに使用を中
止してください。
発煙、発熱、異音を察知したら直
ちに使用を中止し、電源プラグを
コンセントから抜いてください。本
製品に接続されている機器との接
続も切り離してください。
●分解や改造をしないでください。
本製品を分解、改造を行わないで
ください。感電、火災の危険性が
あります。
●強い衝撃を与えないでください。
感電や火災の危険性があります。
●濡れた手で触れないでください。
感電や火災の危険性があります。
●水がかかる場所での使用はしないでください。
感電や火災の危険性があります。
●付属のACアダプタは他の製品で
使用しないでください。
破裂や火災の危険性があります。
●電源コードの取り扱いは丁寧に
行ってください。
断線して感電や火災の危険性があります。
●本製品は安定した場所に設置してご使用くださ
い。
転落による内部破損の原因になります。
●GND 端子は、レコードプレーヤの GND 端子に
接続してください。
商用電源 GND 端子には接続しないでください。故
障の原因になります。
●高温多湿、直射日光のあたる場所では使用し
ないでください。
故障の原因になります。
＜ご使用上の注意＞
●本製品は、レコードプレーヤーから出力される
繊細な電気信号を取り扱う機器です。入力端子に
はそれ以外の機器は接続しないでください。
●本製品には、出力側ケーブルは付属しておりま
せん。別途ご用意ください。
●GND 用ターミナルは緩めすぎると更に端子全体
が緩んでいきます。完全に抜けてしまうと内部のワ
ッシャが脱落して回路ショートの危険性があります。
緩みが出た場合には、下記の図の要領で締めな
おしてください。
ターミナルの根元部分に穴にφ2mm 以下の硬い
金属軸を差し込んで締めてください。
●DC プラグは外れやすいのでご注意ください。使
用時に外れてしまった場合、ボリューム位置が高
いと大きなポップ音が発生し、スピーカーを壊して
しまう可能性があります。
●本機は、筐体にアルミを使っており静電シールド
されていますが、商用トランスから発生するフラッ
クスに対しては効果がありませんので、シールドさ
れていないトランスの近くには置かないでくださ
い。
例えば、LV-2.0 のトップカバーをアクリルカバーに
交換した場合、アクリルカバーの上に本機を置くと
ハム音が発生します。
＜仕様＞
●MM カートリッジ専用
・ 定格入力：20mV at 1kHz
・ 定格出力：2V at 1kHz
・ 最大入力電圧：60mV at 1kHz、付属 AC アダプ
タ使用時
・ 最大出力電圧：6.6V at 1kHz、付属 AC アダプタ
使用時
・ イコライザ偏差：20～50kHz、±0.5dB
・ SN 比：89dB（JIS-A）
・ 入力インピーダンス：50kΩ
・ 電源：DC12V、1A（付属 AC アダプタ）、
006P（９V）乾電池
・ 外形寸法：W82×H27×D114mm（突起部含む）
・ 質量：約 170g（本体のみ）
・ 付属品：AC アダプタ(DC12V)、電池スナップ DC
プラグアダプタ(9V、006P 電池用)
・ 消費電力 0.5W
＜特長＞
このフォノイコライザーは、MM カートリッジを使用
したレコードプレーヤーと LINE 入力があるアンプ
装置を接続する際に使用するもので、レコードプレ
ーヤからの微小信号をプリアンプで増幅できるレ
ベルまで持ち上げる役割を担います。レコードプレ
ーヤーから出力される信号は、大変デリケートで
回路、部品の良し悪しが音質を左右します。本製
品は、高性能オペアンプを使ったオーソドックスな
NF 型 RIAA イコライザアンプですが、AC アダプタ
からの出力 12V を最新の高性能レギュレータ IC に
よって±12V 電源とすることによって、最大許容入
力の大きな回路構成としています。
アナログレコードのダイナミックレンジは大きいの
ですが、この最大許容入力の余裕が高級イコライ
ザアンプに負けない音質を生み出します。
☆高品質電源を作り出すルビコン
PMLCAP®を採用
PMLCAP は、薄膜
高分子積層コンデン
サの事で薄膜ポリ
マーとアルミニウム
を積層した構造の
小型軽量を特徴と
する新しいコンデン
サです。温度変化に
よる特性変化も少な
く、高品質オーディオ回路に最適です。本製品
では、電源回路周辺に使用しています。

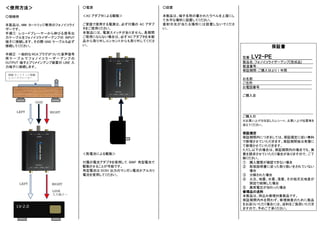

2. ＜使用方法＞
○接続例
本製品は、MM カートリッジ専用のフォノイコライ
ザーです。
手順① レコードプレーヤーから伸びる信号出
力ケーブルをフォノイコライザーアンプの INPUT
端子に接続します。その際 GND ケーブルも必ず
接続してください。
手順② 一般的な RCA プラグがついた音声信号
用 ケ ー ブ ル で フ ォ ノ イ コ ラ ー ザ ー ア ン プ の
OUTPUT 端子とプリメインアンプ装置の LINE 入
力端子に接続します。
○電源
＜AC アダプタによる駆動＞
ご家庭で使用する電源は、必ず付属の AC アダプ
タをご使用ください。
本製品には、電源スイッチがありません。長期間
ご使用にならない場合は、必ず AC アダプタを本製
品から取り外しコンセントからも取り外してくださ
い。
＜乾電池による駆動＞
付属の電池アダプタを使用して 006P 角型電池で
駆動させることが可能です。
角型電池は DC9V 出力のマンガン電池かアルカリ
電池を使用してください。
○設置
本製品は、端子名称の書かれたラベルを上面にし
て水平な場所に設置してください。
直射日光が当たる場所には設置しないでくださ
い。
保証書
型番：LV2-PE
製品名：フォノイコライザーアンプ[完成品]
製造番号：
保証期間：ご購入日より 1 年間
お名前
ご住所
お電話番号
ご購入店
ご購入日
※お買い上げ日を記したレシート、お買い上げ伝票等を
添えてください。
保証規定
保証期間内につきましては、保証規定に従い無料
で修理させていただきます。保証期間後は有償に
て修理させていただきます。
ただし以下の場合は、保証期間内の場合でも、実
費を請求させていただく場合がありますので、ご了
解ください。
① 購入履歴が確認できない場合
② 取扱説明書に従った取り扱いをされていない
場合
③ 分解された場合
④ 火災、地震、水害、落雷、その他天災地変が
原因で故障した場合
⑤ 異常電圧が加わった場合
修理品の送料
本製品は、持込み修理対象製品です。
保証期間内外を問わず、修理検査のために製品
をお送りいただく場合には、送料をご負担いただき
ますので、予めご了承ください。
RIGHTLEFT
GND
MM カートリッジ搭載
レコードプレーヤー
LV-2.0
RIGHTLEFT
LINE
入力端子へ
