LTspiceのパラメトリック解析の基礎

1. 1.過渡解析におけるパラメトリック解析
2.AC解析におけるパラメトリック解析
LTspiceを活用したパラメトリック解析の基礎
2015年3月18日
堀米 毅
1Copyright (C) Bee Technologies 2015

2. 2Copyright (C) Bee Technologies 2015

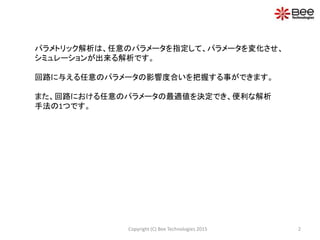

パラメトリック解析は、任意のパラメータを指定して、パラメータを変化させ、
シミュレーションが出来る解析です。
回路に与える任意のパラメータの影響度合いを把握する事ができます。
また、回路における任意のパラメータの最適値を決定でき、便利な解析
手法の1つです。

3. 3Copyright (C) Bee Technologies 2015
1.過渡解析におけるパラメトリック解析

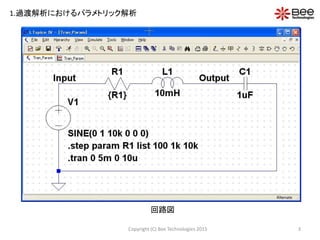

回路図

4. 4Copyright (C) Bee Technologies 2015
1.過渡解析におけるパラメトリック解析

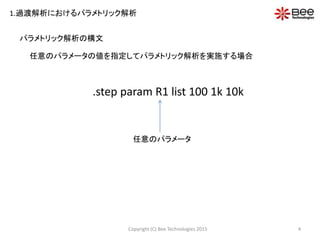

.step param R1 list 100 1k 10k
パラメトリック解析の構文
任意のパラメータ
任意のパラメータの値を指定してパラメトリック解析を実施する場合

5. 5Copyright (C) Bee Technologies 2015
1.過渡解析におけるパラメトリック解析

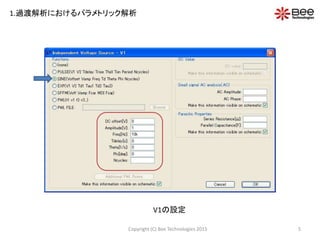

V1の設定

6. 6Copyright (C) Bee Technologies 2015
1.過渡解析におけるパラメトリック解析

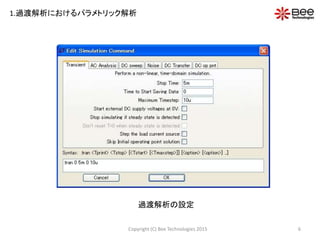

過渡解析の設定

7. 7Copyright (C) Bee Technologies 2015
1.過渡解析におけるパラメトリック解析

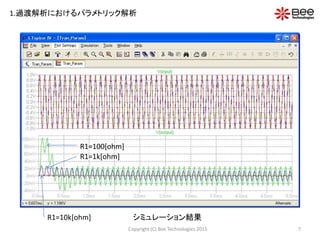

シミュレーション結果
R1=100[ohm]
R1=1k[ohm]
R1=10k[ohm]

8. 8Copyright (C) Bee Technologies 2015
2.AC解析におけるパラメトリック解析
回路図

9. 9Copyright (C) Bee Technologies 2015
2.AC解析におけるパラメトリック解析
V1の設定
AC解析を実行する場合の電源設定

10. 10Copyright (C) Bee Technologies 2015
2.AC解析におけるパラメトリック解析

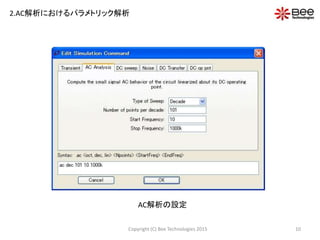

AC解析の設定

11. 11Copyright (C) Bee Technologies 2015
2.AC解析におけるパラメトリック解析

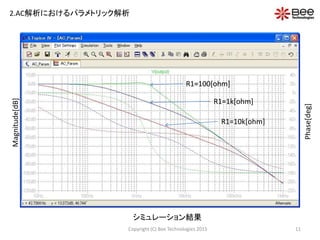

シミュレーション結果
Phase[deg]
Magnitude[dB]
R1=100[ohm]
R1=1k[ohm]
R1=10k[ohm]

12. 12Copyright (C) Bee Technologies 2015

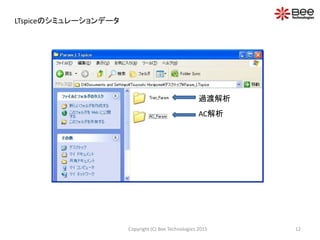

LTspiceのシミュレーションデータ
過渡解析
AC解析
