Linux内存管理
- 1.

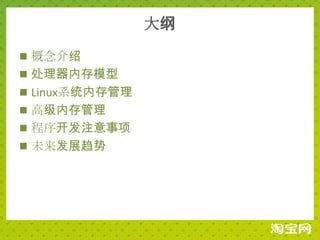

- 2. 大纲 概念介绍 处理器内存模型 Linux系统内存管理 高级内存管理 程序开发注意事项 未来发展趋势
- 3. 第一章 概念介绍 --物理，线性，逻辑地址 --虚存 --SWAP --MMU --TLB --CACHE --寻址过程

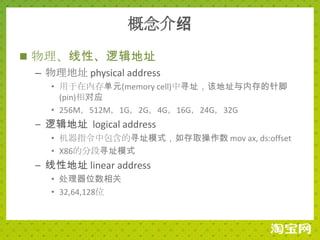

- 4. 概念介绍 物理、线性、逻辑地址 – 物理地址 physical address • 用于在内存单元(memory cell)中寻址，该地址与内存的针脚 (pin)相对应 • 256M，512M，1G，2G，4G，16G，24G，32G – 逻辑地址 logical address • 机器指令中包含的寻址模式，如存取操作数 mov ax, ds:offset • X86的分段寻址模式 – 线性地址 linear address • 处理器位数相关 • 32,64,128位

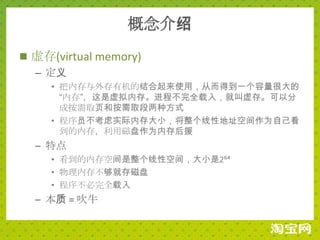

- 5. 概念介绍 虚存(virtual memory) – 定义 • 把内存与外存有机的结合起来使用，从而得到一个容量很大的 “内存”，这是虚拟内存。进程不完全载入，就叫虚存。可以分 成按需取页和按需取段两种方式 • 程序员不考虑实际内存大小，将整个线性地址空间作为自己看 到的内存，利用磁盘作为内存后援 – 特点 • 看到的内存空间是整个线性空间，大小是2⁶⁴ • 物理内存不够就存磁盘 • 程序不必完全载入 – 本质 = 吹牛

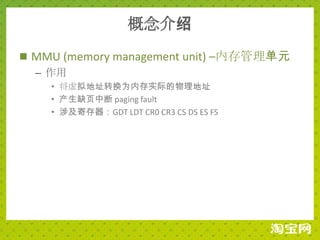

- 6. 概念介绍 MMU (memorymanagement unit) –内存管理单元 – 作用 • 将虚拟地址转换为内存实际的物理地址 • 产生缺页中断 paging fault • 涉及寄存器：GDT LDT CR0 CR3 CS DS ES FS

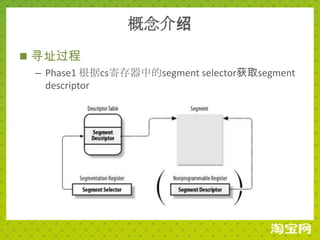

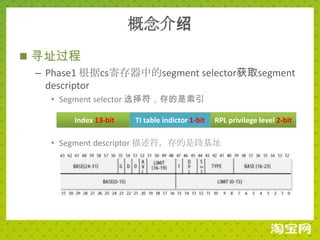

- 7. 概念介绍 寻址过程 – Phase1 根据cs寄存器中的segment selector获取segment descriptor • Segment selector 选择符，存的是索引 Index 13-bit TI table indictor 1-bit RPL privilege level 2-bit • Segment descriptor 描述符，存的是段基址
- 8. 概念介绍 寻址过程 – Phase1 根据cs寄存器中的segment selector获取segment descriptor

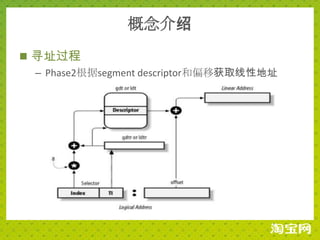

- 9. 概念介绍 寻址过程 – Phase2根据segment descriptor和偏移获取线性地址

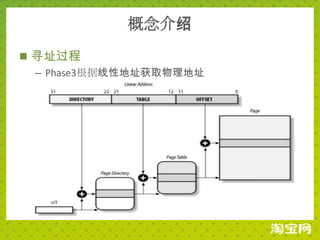

- 10. 概念介绍 寻址过程 – Phase3根据线性地址获取物理地址

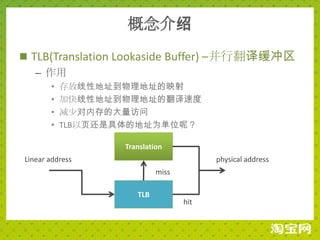

- 11. 概念介绍 TLB(Translation LookasideBuffer) –并行翻译缓冲区 – 作用 • 存放线性地址到物理地址的映射 • 加快线性地址到物理地址的翻译速度 • 减少对内存的大量访问 • TLB以页还是具体的地址为单位呢？ Translation Linear address physical address miss TLB hit

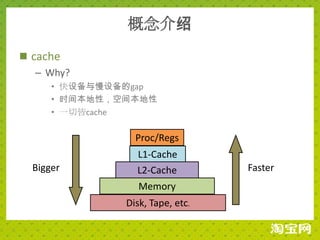

- 12. 概念介绍 cache – Why? • 快设备与慢设备的gap • 时间本地性，空间本地性 • 一切皆cache Proc/Regs L1-Cache Biggerr L2-Cache Faster Memory Disk, Tape, etc.

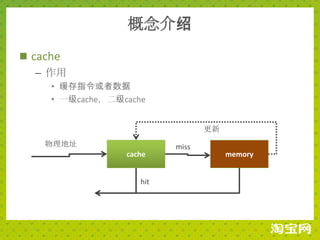

- 13. 概念介绍 cache – 作用 • 缓存指令或者数据 • 一级cache，二级cache 更新 物理地址 miss cache memory hit

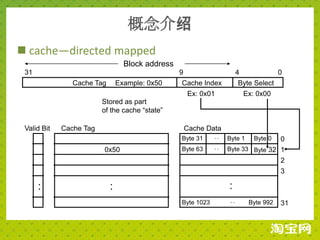

- 14. 概念介绍 cache—directed mapped Block address 31 9 4 0 Cache Tag Example: 0x50 Cache Index Byte Select Ex: 0x01 Ex: 0x00 Stored as part of the cache “state” Valid Bit Cache Tag Cache Data Byte 31 Byte 1 Byte 0 0 : 0x50 Byte 63 Byte 33 Byte 32 1 : 2 3 : : : Byte 1023 Byte 992 31 :

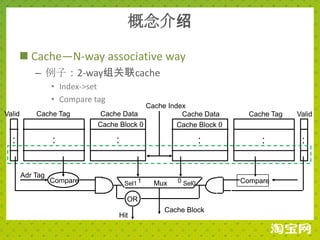

- 15. 概念介绍 Cache—N-way associative way – 例子：2-way组关联cache • Index->set • Compare tag Cache Index Valid Cache Tag Cache Data Cache Data Cache Tag Valid Cache Block 0 Cache Block 0 : : : : : : Adr Tag Compare Sel1 1 Mux 0 Sel0 Compare OR Cache Block Hit

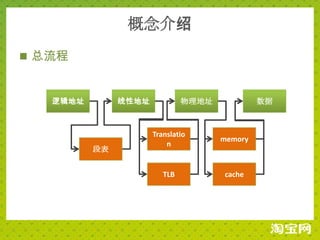

- 16. 概念介绍 总流程 逻辑地址 线性地址 物理地址 数据 Translatio memory n 段表 TLB cache

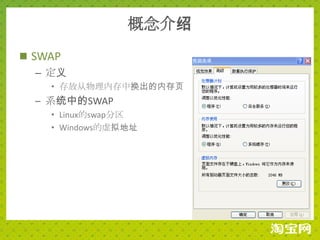

- 17. 概念介绍 SWAP – 定义 • 存放从物理内存中换出的内存页 – 系统中的SWAP • Linux的swap分区 • Windows的虚拟地址
- 18. 第二章 处理器内存模型 --乱序执行 --内存操作与依赖类型 --X86

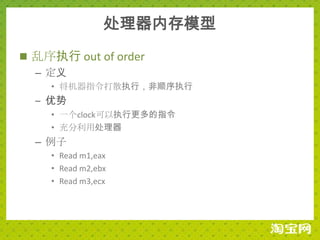

- 19. 处理器内存模型 乱序执行 outof order – 定义 • 将机器指令打散执行，非顺序执行 – 优势 • 一个clock可以执行更多的指令 • 充分利用处理器 – 例子 • Read m1,eax • Read m2,ebx • Read m3,ecx

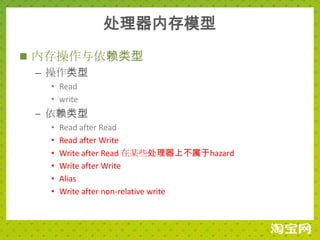

- 20. 处理器内存模型 内存操作与依赖类型 – 操作类型 • Read • write – 依赖类型 • Read after Read • Read after Write • Write after Read 在某些处理器上不属于hazard • Write after Write • Alias • Write after non-relative write
- 21. 处理器内存模型 内存操作与依赖类型 • R1 + R2 -> R3 • R4 + R5 -> R6 • 但是逻辑上是相关的 • newnode->next = current; • Prev->next = newnode • 在某些处理器上要这么写（X86不必） • newnode->next = current; • Memory_Barrier() • Prev->next = newnode

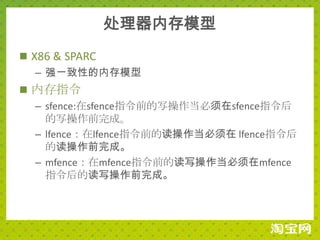

- 22. 处理器内存模型 X86 &SPARC – 强一致性的内存模型 内存指令 – sfence:在sfence指令前的写操作当必须在sfence指令后 的写操作前完成。 – lfence：在lfence指令前的读操作当必须在 lfence指令后 的读操作前完成。 – mfence：在mfence指令前的读写操作当必须在mfence 指令后的读写操作前完成。
- 23. 第三章 LINUX系统内存管理 --MEMORYZONE --BUDDY SYSTEM --系统自用内存管理SLAB --非连续内存VMALLOC --进程内存管理 --PAGE CACHE --系统调用READ WRITE MMAP --页面替换算法PFRA

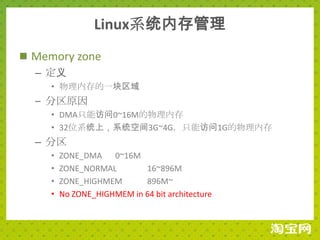

- 24. Linux系统内存管理 Memory zone – 定义 • 物理内存的一块区域 – 分区原因 • DMA只能访问0~16M的物理内存 • 32位系统上，系统空间3G~4G，只能访问1G的物理内存 – 分区 • ZONE_DMA 0~16M • ZONE_NORMAL 16~896M • ZONE_HIGHMEM 896M~ • No ZONE_HIGHMEM in 64 bit architecture

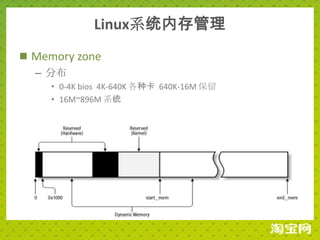

- 25. Linux系统内存管理 Memory zone – 分布 • 0-4K bios 4K-640K 各种卡 640K-16M 保留 • 16M~896M 系统

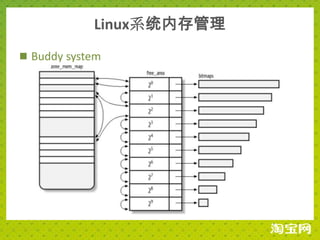

- 26. Linux系统内存管理 Buddy system – 定义 • 分配单位是block 4096字节 • 每个slot中的连续块个数相同。 1,2,4,8,16,32,64,128,256,512,1024 • 假设某个slot有b个块，空闲块的起始地址都能被 b*4096整除 – 数据结构 • Zone_mem_map • Free_area_t • bitmap
- 27.

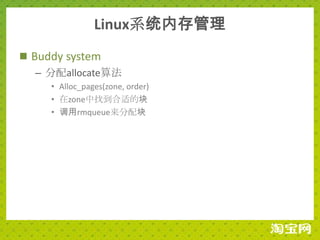

- 28. Linux系统内存管理 Buddy system – 分配allocate算法 • Alloc_pages(zone, order) • 在zone中找到合适的块 • 调用rmqueue来分配块

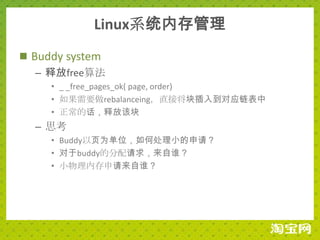

- 29. Linux系统内存管理 Buddy system – 释放free算法 • _ _free_pages_ok( page, order) • 如果需要做rebalanceing，直接将块插入到对应链表中 • 正常的话，释放该块 – 思考 • Buddy以页为单位，如何处理小的申请？ • 对于buddy的分配请求，来自谁？ • 小物理内存申请来自谁？

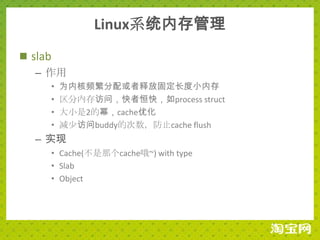

- 30. Linux系统内存管理 slab – 作用 • 为内核频繁分配或者释放固定长度小内存 • 区分内存访问，快者恒快，如process struct • 大小是2的幂，cache优化 • 减少访问buddy的次数，防止cache flush – 实现 • Cache(不是那个cache哦~) with type • Slab • Object

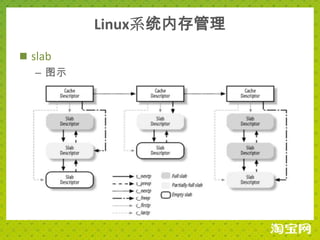

- 31. Linux系统内存管理 slab – 图示
- 32. Linux系统内存管理 slab – 图示
- 33. Linux系统内存管理 slab – 其他 • Cache_cache • 外部slab • 内部slab • Slab着色

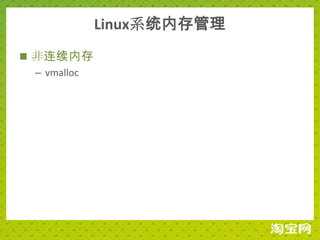

- 34. Linux系统内存管理 非连续内存 – vmalloc

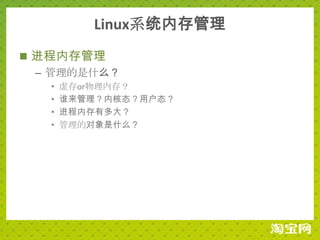

- 35. Linux系统内存管理 进程内存管理 – 管理的是什么？ • 虚存or物理内存？ • 谁来管理？内核态？用户态？ • 进程内存有多大？ • 管理的对象是什么？

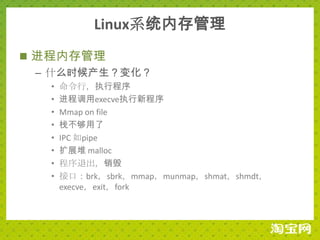

- 36. Linux系统内存管理 进程内存管理 – 什么时候产生？变化？ • 命令行，执行程序 • 进程调用execve执行新程序 • Mmap on file • 栈不够用了 • IPC 如pipe • 扩展堆 malloc • 程序退出，销毁 • 接口：brk，sbrk，mmap，munmap，shmat，shmdt， execve，exit，fork

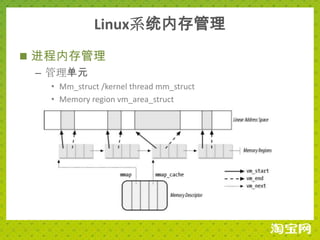

- 37. Linux系统内存管理 进程内存管理 – 管理单元 • Mm_struct /kernel thread mm_struct • Memory region vm_area_struct

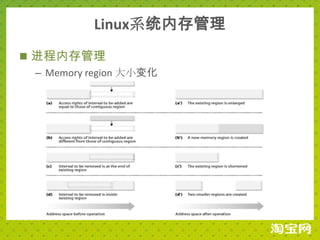

- 38. Linux系统内存管理 进程内存管理 – Memory region 大小变化

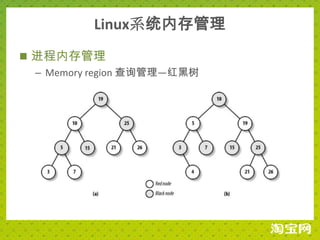

- 39. Linux系统内存管理 进程内存管理 – Memory region 查询管理—红黑树

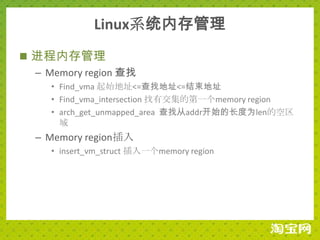

- 40. Linux系统内存管理 进程内存管理 – Memory region 查找 • Find_vma 起始地址<=查找地址<=结束地址 • Find_vma_intersection 找有交集的第一个memory region • arch_get_unmapped_area 查找从addr开始的长度为len的空区 域 – Memory region插入 • insert_vm_struct 插入一个memory region

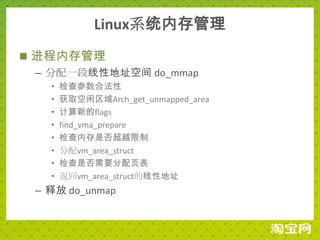

- 41. Linux系统内存管理 进程内存管理 – 分配一段线性地址空间 do_mmap • 检查参数合法性 • 获取空闲区域Arch_get_unmapped_area • 计算新的flags • find_vma_prepare • 检查内存是否超越限制 • 分配vm_area_struct • 检查是否需要分配页表 • 返回vm_area_struct的线性地址 – 释放 do_unmap

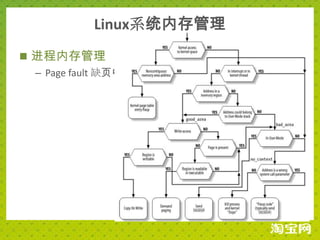

- 42. Linux系统内存管理 进程内存管理 – Page fault 缺页中断

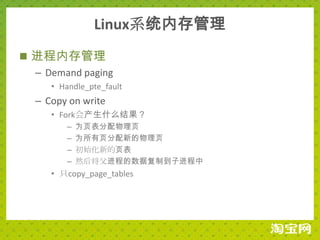

- 43. Linux系统内存管理 进程内存管理 – Demand paging • Handle_pte_fault – Copy on write • Fork会产生什么结果？ – 为页表分配物理页 – 为所有页分配新的物理页 – 初始化新的页表 – 然后将父进程的数据复制到子进程中 • 只copy_page_tables

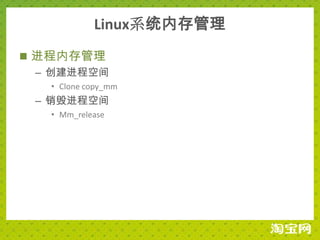

- 44. Linux系统内存管理 进程内存管理 – 创建进程空间 • Clone copy_mm – 销毁进程空间 • Mm_release

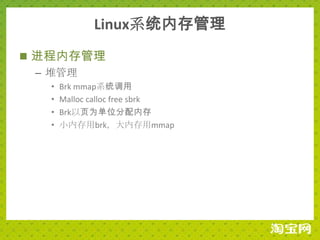

- 45. Linux系统内存管理 进程内存管理 – 堆管理 • Brk mmap系统调用 • Malloc calloc free sbrk • Brk以页为单位分配内存 • 小内存用brk，大内存用mmap

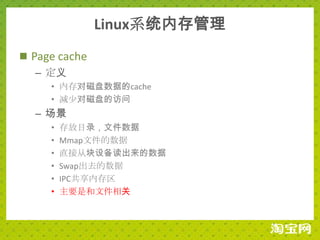

- 46. Linux系统内存管理 Page cache – 定义 • 内存对磁盘数据的cache • 减少对磁盘的访问 – 场景 • 存放目录，文件数据 • Mmap文件的数据 • 直接从块设备读出来的数据 • Swap出去的数据 • IPC共享内存区 • 主要是和文件相关

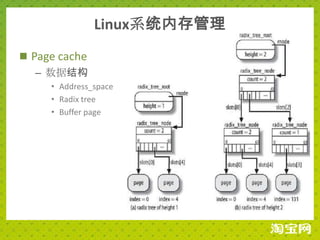

- 47. Linux系统内存管理 Page cache – 数据结构 • Address_space • Radix tree • Buffer page

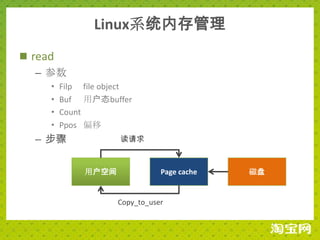

- 48. Linux系统内存管理 read – 参数 • Filp file object • Buf 用户态buffer • Count • Ppos 偏移 – 步骤 读请求 用户空间 Page cache 磁盘 Copy_to_user
- 49. Linux系统内存管理 write – 参数 • file file object • Buf 用户态buffer • Count • Ppos 偏移 – 步骤 写请求 用户空间 Page cache 磁盘 Copy_from_user

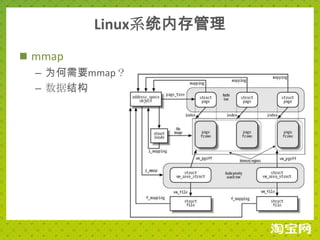

- 50. Linux系统内存管理 mmap – 为何需要mmap？ – 数据结构

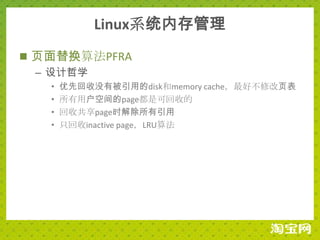

- 51. Linux系统内存管理 页面替换算法PFRA – 设计哲学 • 优先回收没有被引用的disk和memory cache，最好不修改页表 • 所有用户空间的page都是可回收的 • 回收共享page时解除所有引用 • 只回收inactive page，LRU算法

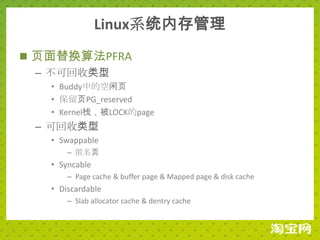

- 52. Linux系统内存管理 页面替换算法PFRA – 不可回收类型 • Buddy中的空闲页 • 保留页PG_reserved • Kernel栈，被LOCK的page – 可回收类型 • Swappable – 匿名页 • Syncable – Page cache & buffer page & Mapped page & disk cache • Discardable – Slab allocator cache & dentry cache

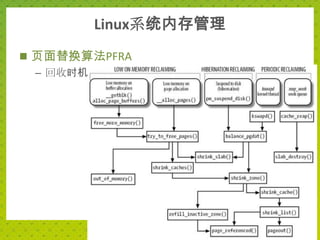

- 53. Linux系统内存管理 页面替换算法PFRA – 回收时机
- 54. Linux系统内存管理 页面替换算法PFRA – Active & Inactive list – 页面迁徙

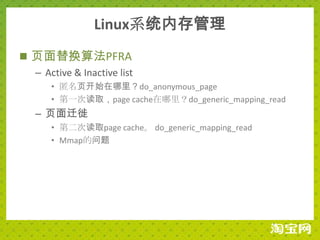

- 55. Linux系统内存管理 页面替换算法PFRA – Active & Inactive list • 匿名页开始在哪里？do_anonymous_page • 第一次读取，page cache在哪里？do_generic_mapping_read – 页面迁徙 • 第二次读取page cache。 do_generic_mapping_read • Mmap的问题

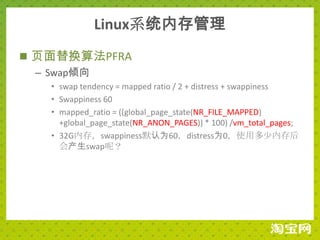

- 56. Linux系统内存管理 页面替换算法PFRA – Swap倾向 • swap tendency = mapped ratio / 2 + distress + swappiness • Swappiness 60 • mapped_ratio = ((global_page_state(NR_FILE_MAPPED) +global_page_state(NR_ANON_PAGES)) * 100) /vm_total_pages; • 32G内存，swappiness默认为60，distress为0，使用多少内存后 会产生swap呢？

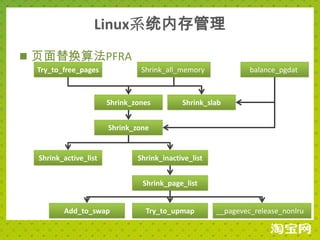

- 57. Linux系统内存管理 页面替换算法PFRA Try_to_free_pages Shrink_all_memory balance_pgdat Shrink_zones Shrink_slab Shrink_zone Shrink_active_list Shrink_inactive_list Shrink_page_list Add_to_swap Try_to_upmap __pagevec_release_nonlru

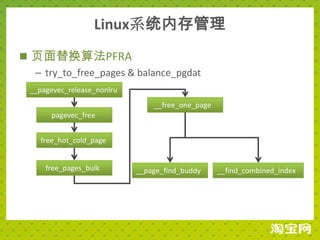

- 58. Linux系统内存管理 页面替换算法PFRA – try_to_free_pages & balance_pgdat __pagevec_release_nonlru __free_one_page pagevec_free free_hot_cold_page free_pages_bulk __page_find_buddy __find_combined_index
- 59. 第四章 高级内存管理 --C库PTMALLOC --顺序分配 --ARENA模式 --TCMALLOC --管理哲学总结
- 60. 高级内存管理 C库ptmalloc – 为何要有高级内存管理？ – Bins
- 61. 高级内存管理 C库ptmalloc – Fastbins – Unsortedbins – Top chunk – 优先级 Fast bins Exact bins 小于72 B Unsorted bins Exact bins Sorted bins 大于72 B Top chunk mmap

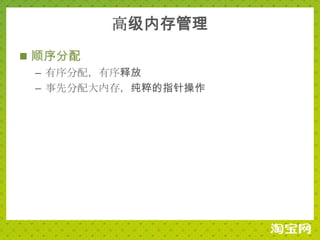

- 62. 高级内存管理 顺序分配 – 有序分配，有序释放 – 事先分配大内存，纯粹的指针操作
- 63. 高级内存管理 arena – Scope模式 – 隐式释放，防侧漏 • Void func(){ – Areana mem; – Char *str = mem.get(size); – Int *p = mem.get(size); – 看看看，就是这里，不紧绷~ • }

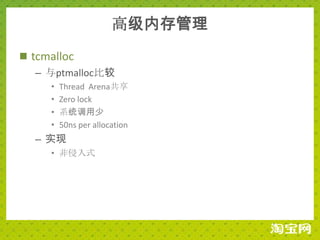

- 64. 高级内存管理 tcmalloc – 与ptmalloc比较 • Thread Arena共享 • Zero lock • 系统调用少 • 50ns per allocation – 实现 • 非侵入式

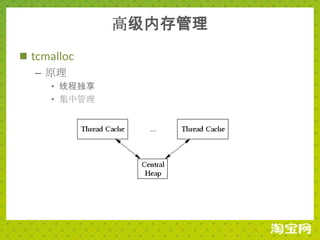

- 65. 高级内存管理 tcmalloc – 原理 • 线程独享 • 集中管理

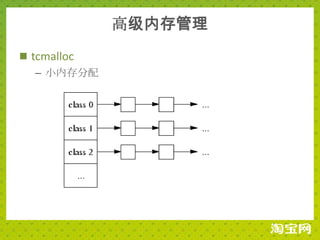

- 66. 高级内存管理 tcmalloc – 小内存分配

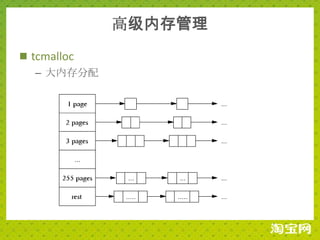

- 67. 高级内存管理 tcmalloc – 大内存分配

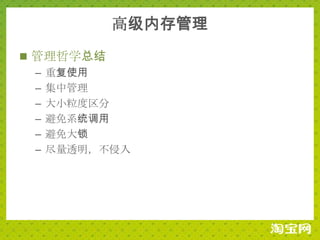

- 68. 高级内存管理 管理哲学总结 – 重复使用 – 集中管理 – 大小粒度区分 – 避免系统调用 – 避免大锁 – 尽量透明，不侵入
- 69. 第五章 程序开发注意事项 --架构对内存是否敏感 --清楚程序所处的级别 --如何防侧漏

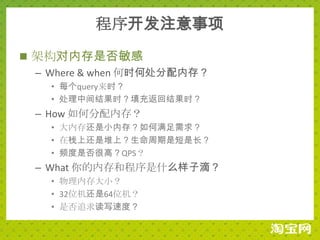

- 70. 程序开发注意事项 架构对内存是否敏感 – Where & when 何时何处分配内存？ • 每个query来时？ • 处理中间结果时？填充返回结果时？ – How 如何分配内存？ • 大内存还是小内存？如何满足需求？ • 在栈上还是堆上？生命周期是短是长？ • 频度是否很高？QPS？ – What 你的内存和程序是什么样子滴？ • 物理内存大小？ • 32位机还是64位机？ • 是否追求读写速度？

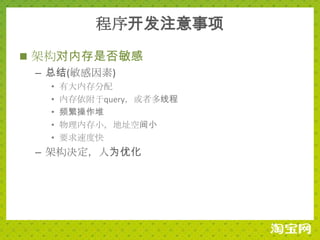

- 71. 程序开发注意事项 架构对内存是否敏感 – 总结(敏感因素) • 有大内存分配 • 内存依附于query，或者多线程 • 频繁操作堆 • 物理内存小，地址空间小 • 要求速度快 – 架构决定，人为优化
- 72. 程序开发注意事项 清楚程序所在的级别 其他高级库 C库 系统调用 处理器&物理内存

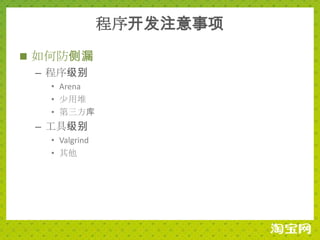

- 73. 程序开发注意事项 如何防侧漏 – 程序级别 • Arena • 少用堆 • 第三方库 – 工具级别 • Valgrind • 其他
- 74.

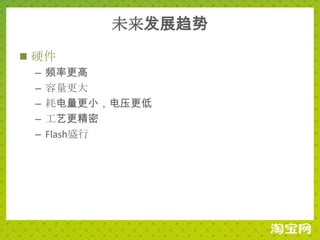

- 75. 未来发展趋势 硬件 – 频率更高 – 容量更大 – 耗电量更小，电压更低 – 工艺更精密 – Flash盛行
- 76.
