美团点评技术沙龙010-美团Atlas实践
mtatlas是基于MySQL协议的数据库中间件，旨在提供读写分离、负载均衡、以及访问控制等功能。文档详细介绍了mtatlas的架构、主要模块和未来计划，并回顾了各个功能的设计与优化历程。当前mtatlas已经支持87%的服务，并计划在未来进行更强大的SQL处理和支持自动故障切换等高级功能。
美团点评技术沙龙010-美团Atlas实践
- 1.
- 2. 提纲 • MTAtlas简介 • MTAtlas整体架构 • MTAtlas主要模块 • MTAtlas上线现状 • MTAtlas的未来计划 • Q&A
- 3. MTAtlas简介 • 基于MySQL协议的数据库中间件 • 来自于360开源的Atlas mysql-‐proxy (2011.8 ) 开源Atlas (360 2013.6) MTAtlas (2015.5 ~ now)
- 4. MTAtlas简介 • MTAtlas的主要功能 – 读写分离 – 负载均衡 – 结点上下线 – 访问控制
- 5.
- 6. MTAtlas简介 MTAtlas ApplicaFon atlas:sankuai.com.cn node1:slave1:port1 node2:slave2:port2 node3:master:port3 • MTAtlas上线后数据库使用场景 Slave1 Master Slave2 上线slave DBA: add backend 下线slave DBA: remove backend 负载均衡 MTAtlas实现 读写分离 MTAtlas实现
- 7. IDC2 MTAtlas整体架构 • 四层部署架构 IDC1 Atlas 集群 Slave1Master Slave2 Atlas 集群 DNS MGW MGW
- 8. MTAtlas整体架构-‐软件模块 • MTAtlas的软件模块 访问控制(用户、IP过滤) SQL 解析SQL 重写 SQL 执行 分库分表 管理 负载均衡 读写分离 MySQL 连接池 后台DB 管理 日 志 管 理 监 控 管 理 连 接 管 理
- 9. MTAtlas主要模块-‐连接管理 • 连接管理 – 继承了开源Atlas版本按照协议机制自己处理连接建立， 数据收发的功能 – MTAtlas根据架构链路较长的特点，着重添加了对于连 接异常的检测与处理
- 10. MGW MySQL MTAtlas主要模块-‐连接管理 – 链路模拟图 ClientMTAtlas socket1 socket2 socket3 socket4 pool
- 11. MTAtlas主要模块-‐连接管理 – MGW到Atlas网络异常 解决方案： • socket2创建时添加 keepalive • OS keepalive : 30/5/5 • OS tcp_retries2: 5 效果: • 空闲连接,keepalive会在 1min 内检测到异常，将 链路关闭(socket2, socket3) • 发送状态，retry 机制也 会保证在1min关闭 socket2,同时socket3也关 闭 MGW MySQLClient MTAtlas socket1 socket2 socket3 socket4 pool MGW端socket2失效 Atlas端未感知 Atlas到MySQL的链路还保持着， 如果在事务内，会引发大事务
- 12. MySQL MTAtlas主要模块-‐连接管理 – Atlas到MySQL的链路异常 解决方案： • socket3创建时添加 keepalive • socket3 添加event事件 在其异常时报错 • OS keepalive : 30/5/5 • OS tcp_retries2: 5 效果： • 空闲连接,keepalive 会在 1min 内检测到，将链路 关闭(socket2, socket3) • 发送状态，retry 机制也 会保证在1min关闭 socket2,同时socket3也 关闭 • MySQL端主动关闭连接 时(wait_Fmeout), event 机制可以及时发现问题 将socket3关闭 MGW端socket2失效 Atlas端未感知 Atlas未感知socket3断开，分配给 socket2, 引起client查询失败 MGWClient MTAtlas socket1 socket2 socket3 socket4 pool
- 13. MTAtlas主要模块-‐连接管理 – 连接池中连接异常 解决方案 • socket4创建时添加 keepalive • socket4 添加event事件 在其异常时报错 • OS keepalive : 30/5/5 • OS tcp_retries2: 5 效果 • 空闲连接,keepalive 会在 1min 内检测到，将链路 关闭(socket2, socket3) • MySQL端主动关闭连接 时(wait_Fmeout), event 机制可以及时发现问题 将socket3关闭 MGW MySQLClient MTAtlas socket1 socket2 socket3 socket4 pool socket4被关闭后，如果Atlas未感知， 分配给socket2会引起client报错
- 14. MTAtlas主要模块-‐连接管理 – Atlas端的socket2/socket3异常 解决方案 • socket2，socket3, socket4 创建时添加keepalive • 添加event事件 在其异常或超时报错 • OS keepalive : 30/5/5 • OS tcp_retries2: 5 效果 • 由于添加了event机制，可 以检查出Atlas端socket的 状态变化 • socket2,socket3中有一方 关闭会触发另一方关闭， 保证链路安全 MGW MySQLClient MTAtlas socket1 socket2 socket3 socket4 pool
- 15. MTAtlas主要模块-‐连接管理 – 添加措施避免空闲连接占用 解决方案 • socket2: wait_Fmeout空闲等待时间 • socket3, socket4: db-‐connecFon-‐max-‐age， 连接的生命周期 • socket4: db-‐connecFon-‐idle-‐ Fmeout, 连接池内空闲等 待时间 MGW MySQLClient MTAtlas socket1 socket2 socket3 socket4 pool

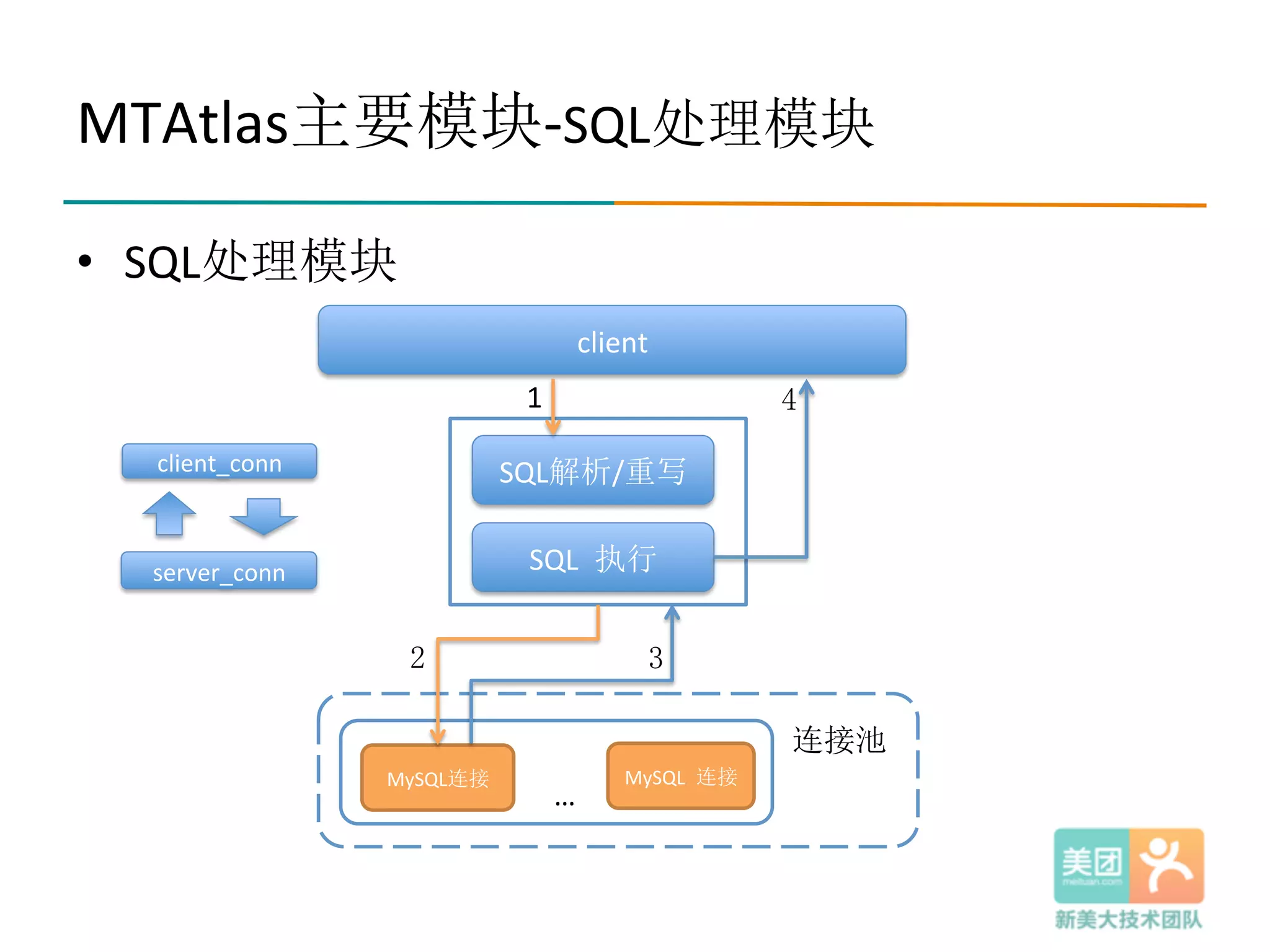

- 16. MTAtlas主要模块-‐SQL处理模块 • SQL处理模块 client SQL解析/重写 SQL 执行 MySQL连接MySQL 连接 … 2 3 1 4 连接池 client_conn server_conn
- 17. MTAtlas主要模块-‐SQL处理模块 • MTAtlas 添加SESSION变量功能 – 增加客户端连接与MySQL连接的SESSION参数 – 在分配到连接时后，先比较二者的会话级参数值，校 正参数后再执行查询
- 18. MTAtlas主要模块-‐SQL处理模块 – 为什么要添加SESSION级变量的支持？ client_con1 MySQL 连接 MySQL 连接 Q1:set SQL_SELECT_LIMIT=1 Q2:select * from t1 where id = 10; set SQL_SELECT_LIMIT=1 select * from t1 where id = 10; Q3:select * from t2 where id =10;(10 rows) client_con2 连接池SQL处理 set SQL_SELECT_LIMIT=1; select * from t1 where id = 10; select * from t2 where id =10;
- 19. MTAtlas主要模块-‐SQL处理模块 client_con1 MySQL 连接 client_status=>(null) Q1:set SQL_SELECT_LIMIT=1 client_status=>(SQL_SELECT_LIMIT=1) Q2:select * from t1 where id = 10; client_status=>(null) Q3:select * from t2 where id =10;(10 rows) client_con2 连接池SQL处理 sever_status=>(null) set SQL_SELECT_LIMIT=1; status=>(SQL_SELECT_LIMIT=1) select * from t1 where id = 10; set SQL_SELECT_LIMIT=default; select * from t2 where id =10;
- 20. MTAtlas主要模块-‐SQL处理模块 – 下一步思考 • 由支持SESSION变量进一步扩展到连接的所有上下文 信息，例如last_insert_id, affected_rows等
- 21. MTAtlas主要模块-‐连接池管理 • 连接池管理 – 将单一的连接池链表，修改成用户为key的hash表， hash值是该用户所建立的连接 pool MySQL连接 MySQL连接… pool Bucket1:user1 MySQL连接 (user1) MySQL连接 (user1)… Bucket2:user2 MySQL连接 (user2) MySQL连接 (user2)…
- 22. MTAtlas主要模块-‐连接池管理 – 为什么要做这样的修改 client_con1(user1) MySQL 连接 client_status=>(null) Q3:select * from t2 where id =10;(10 rows) client_con2(user2) 连接池SQL处理 client_status=>(null) Q1:set SQL_SELECT_LIMIT=1 client_status=>(SQL_SELECT_LIMIT=1) Q2:select * from t1 where id = 10; sever_status=>(null) set SQL_SELECT_LIMIT=1; status=>(SQL_SELECT_LIMIT=1) select * from t1 where id = 10; CHANGE_USER-‐>user2:ERROR set SQL_SELECT_LIMIT=default; (user1) select * from t2 where id =10; (user1)
- 23. MTAtlas主要模块-‐连接池管理 – 按用户分配后的效果 client_con1(user1) user1:conn_ad client_status=>(null) Q3:select * from t2 where id =10;(10 rows) client_con2(user2) 连接池SQL处理 user2:conn_ad sever_status=>(null) set SQL_SELECT_LIMIT=1; status=>(SQL_SELECT_LIMIT=1) select * from t1 where id = 10; sever_status=>(null) select * from t2 where id =10; client_status=>(null) Q1:set SQL_SELECT_LIMIT=1 client_status=>(SQL_SELECT_LIMIT=1) Q2:select * from t1 where id = 10;
- 24. MTAtlas主要模块-‐访问控制 • 访问控制 – SQL 过滤 • 创建黑名单，匹配一类查询 – 示例1：”select * from tbl where col2 = ?”， – 示例2：“update tbl set col1 = ? where pkey = ?” • 根据执行频率，执行时间自动添加黑名单 • 提供手动添加黑名单 – 根据后台Thread running进行负载均衡 – 用户IP限制 – 从库流量配置
- 25. MTAtlas主要模块-‐访问控制 • 用户IP限制与从库流量配置示例 Atlas user1:****atlas:sankuai.com.cn(host1) node1:mastre node2:slave1:tag1 node3:slave2r:tag2 user1:tag1:host1,host2 user2:tag2:host1 user3:tag1,tag2:% no user1 user1:****atlas:sankuai.com.cn(host3) host3 is forbidden Slave1 Master Slave2
- 26. MTAtlas主要模块-‐日志管理 • 日志管理 – 日志时间精确到微秒: 解决了时间精度的问题 – admin中添加了对各个模块的Trace: 解决了上下文的问 题 – SQL日志增加了用户登录/退出，thread id，慢查询，长 连接的记录: 增加对整个连接的完整信息 – SQL日志的自动rotate: 减少额外的处理工作 – 下一步想法 • 刷日志模块仍是同步方式，会有一定的性能影响
- 27. MTAtlas主要模块-‐监控管理 • 监控管理 – MTAtlas新增了监控体系: • QPS: read/write的查询个数 • processlist • 响应时间 – 直方图方式展示响应时间趋势 • 慢查询数量 – 将出现的慢查询计数 • 同步等待时间 – 等待与唤醒event的时间 • Atlas到MySQL的连接数 – 活动连接/连接池中连接 • client到Atlas的连接 • Atlas的Thread running
- 28.
- 29.
- 30.
- 31. MTAtlas主要模块-‐性能改进 • 性能改进 – 测试工具：sysbench 0.4 (99% rt<10ms) – 优化策略 • 词法分析器由串行改为并行 • 连接状态切换方式改进 70000 210000 0 50000 100000 150000 200000 250000 优化前 优化后 QPS QPS
- 32. MTAtlas主要模块-‐其它改进 • 其它的改进 – RPM包发布 – 引入mysql-‐test测试框架 – 引入sysbench/BenchMarkSQL测试 – 建立线上引流测试框架 – 代码覆盖性测试 – 分表若干问题（支持int64, NULL类型）
- 33. MTAtlas主要模块-‐sharding版本 • 开源版本sharding的架构 Atlas tbl(1000~1999) table=test.tbl; group=0,1 group-‐key=column_name groups=0:0~1000,1:1000~1999 group0 Slave1 Master Slave2 group1 Slave1 Master Slave2 tbl(0~1000)
- 34. MTAtlas主要模块-‐sharding版本 • 开源sharding版本功能说明 – 只⽀支持分库 – 支持hash/range的分库 – 增加了语法解析器lemon – 不支持跨库的事务
- 35. MTAtlas主要模块-‐sharding版本 • MTAtlas sharding版本架构 Atlas tbl_0(0~999) tbl_1(1000-‐1999) table = test.tbl group-‐type = hash group-‐shard-‐key = column_name table-‐type = range table-‐shard-‐key = column_name groups = 0,1 tables = 0-‐999,1000-‐1999 tbl_2(0~999) tbl_3(1000-‐1999) group0 Slave1 Master Slave2 group1 Slave1 Master Slave2
- 36. MTAtlas主要模块-‐sharding版本 • MTAtlas sharding版本的改进说明 – 分库 à 分库分表 • range+hash • hash+hash • hash+range • hash/range分库 • hash/range分表 – 改进lemon，兼容MySQL语法 – 有限支持单个库内部的JOIN • 查询中涉及到的表都在同一个库 – 支持单库的事务 • 事务中涉及的表都在同一个库 – 增加错误处理
- 37. MTAtlas上线现状 支持了87%的服务，发布了5个正式版本 MTAtlas版本上线 Atlas开源(360) mysql-proxy 0.8.2 MySQL社区发布 2016.8 2015.5 2013.6 2011.8
- 38. MTAtlas的未来计划 • 未来的工作 – 更强大的SQL处理 • SQL优化 row cache、plan cache • 分库分表全面的SQL支持，如聚集，排序 • 更全面的连接上下文信息 – 通用的平滑重启 – 监控管理结合自动故障处理 – 与MMHA融合支持自动故障切换 – 支持分布式事务
