L'electricitat 2n ESO
- 1. Tecnologies 2n ESO JordiPipó Vicent
- 2. ◦ Camí tancatformat per elements per on circulen càrregues elèctriques o corrent. ◦ Format per: generador, receptor, conductors i elements de control
- 3. ◦ Corrent continu:les càrregues circulen en un sol sentit. Piles, bateries. ◦ Corrent altern: les càrregues canvien 50 vegades per segon (a Europa; f = 50 Hz). Endolls de les cases, fàbriques. Corrent continu Corrent altern
- 4.
- 5. Intensitat ◦ Sónles càrregues d’electrons que passen per la secció d’un conductor en un temps concret. Símil del cabal d’aigua.
- 6. Intensitat ◦ Unitats:Ampers (A), mil·liampers, microampers ◦ Mesura: Amperímetre o multímetre. En sèrie.
- 7. Tensió ◦ Tambédita ddp (diferència de potencial) ◦ Treball per a desplaçar les càrregues d’un pol a un altre. El voltatge seria comparable amb l’altura d’una presa
- 8. Tensió ◦ Unitats:Volts (V) ◦ Mesura: Voltímetre o multímetre. En paral·lel.
- 9. Resistència ◦ Dificultatque ofereixen els materials al pas del corrent ◦ Materials aïllants i conductors
- 10. Resistència ◦ Unitats:Ohms Ω, quiloohms, megaohms ◦ Mesura: Ohmímetre, multímetre. Amb resistència desconnectada
- 11. Resistència ◦ Resistivitat:Ω·mm2/m L: longitud cable (m) A: secció cable (mm2) p: resistivitat del material
- 12. Potència ◦ Capacitatd’un receptor de transformar energia en un determinat temps. ◦ Unitats: Watts (W), kW (quilowatts)
- 13. Energia elèctrica ◦Potència d’un aparell per unitat de temps ◦ Mesura: comptadors elèctrics ◦ Unitats: kWh (quilowattshora)
- 14. Connexió ensèrie ◦ Receptors un a continuació de l’altre ◦ Mateixa intensitat per a cada receptor ◦ Tensió repartida entre cada receptor ◦ Si s’espatlla un receptor, s’espatllen tots
- 15. Connexió enparal·lel ◦ Receptors en paral·lel entre pol + i - de la pilar ◦ Mateixa tensió per a cada receptor ◦ Intensitat repartida entre cada receptor ◦ Si s’espatlla un receptor, només deixa de funcionar aquest
- 16. Connexió mixta ◦Part de la connexió és en sèrie i part en paral·lel
- 17. Llei d’Ohm ◦“La intensitat d’un circuit és directament proporcional a la tensió i inversament proporcional a la resistència”, George Ohm (1827).
- 18. Llei d’Ohm ◦Figura 1: major resistència, menor intensitat ◦ Figura 2: major tensió, major intensitat

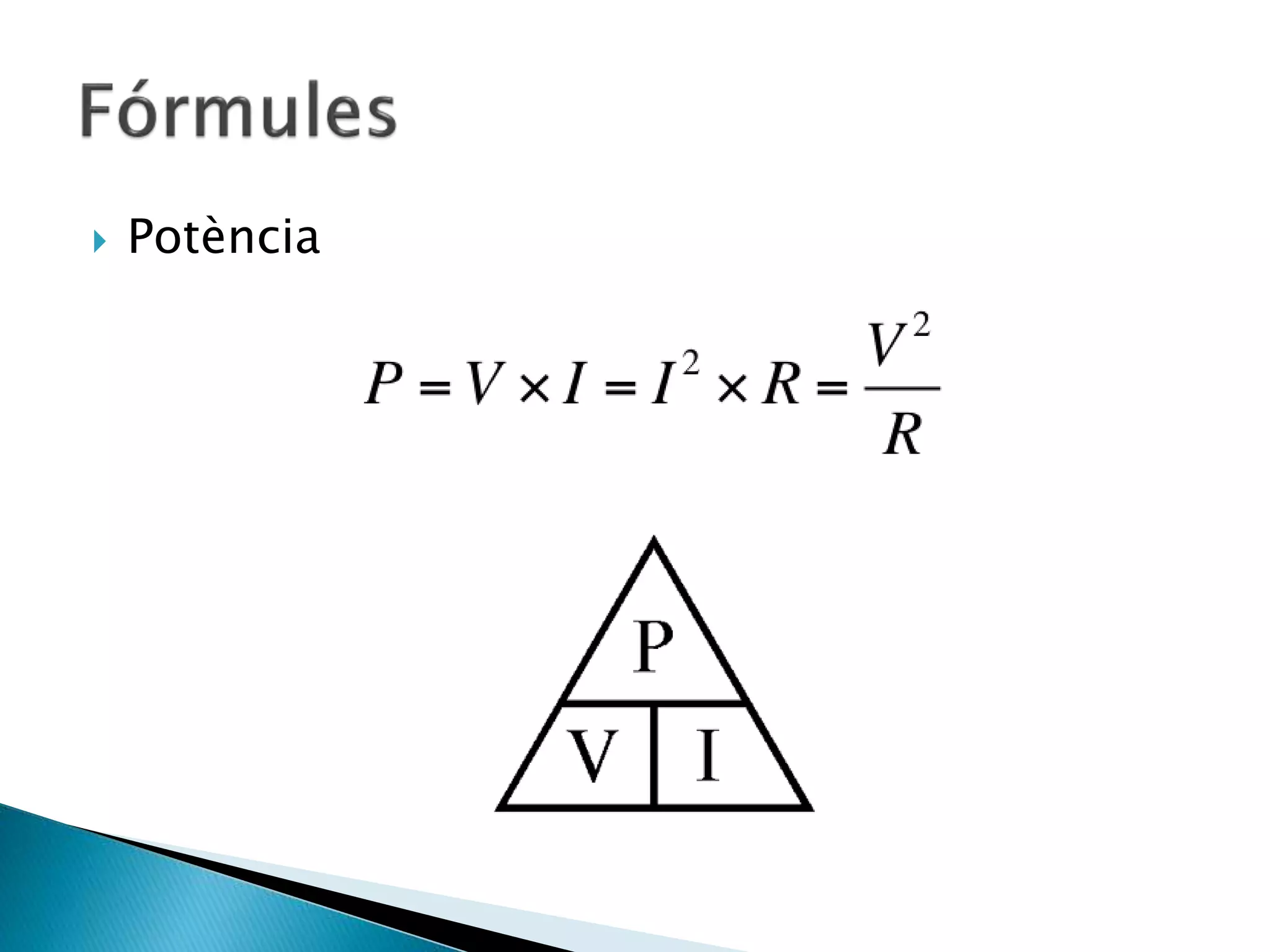

- 19.
- 20.

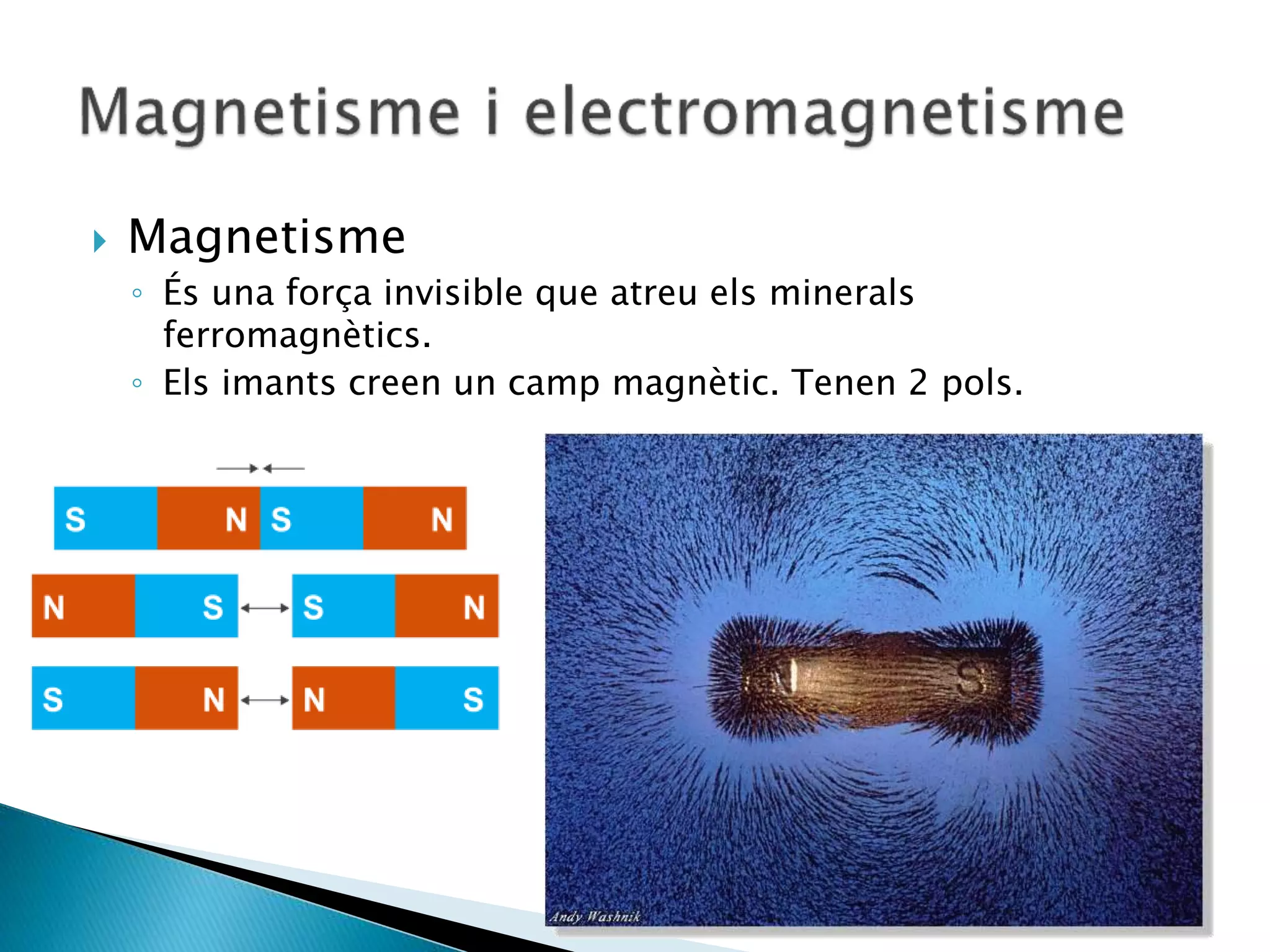

- 21. Magnetisme ◦ Ésuna força invisible que atreu els minerals ferromagnètics. ◦ Els imants creen un camp magnètic. Tenen 2 pols.

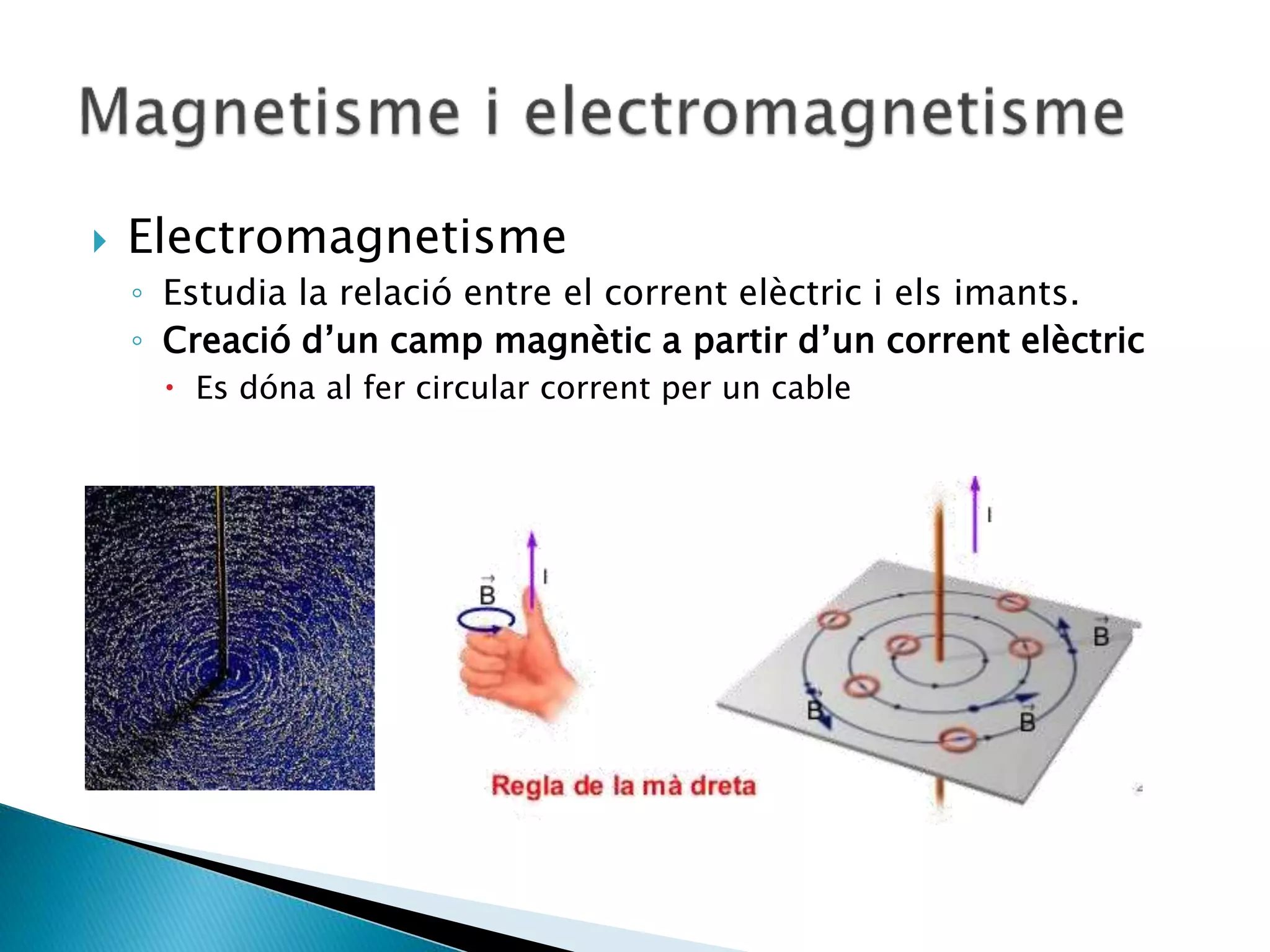

- 22. Electromagnetisme ◦ Estudiala relació entre el corrent elèctric i els imants. ◦ Creació d’un camp magnètic a partir d’un corrent elèctric Es dóna al fer circular corrent per un cable
- 23. Electromagnetisme ◦ Creaciód’un camp magnètic a partir d’un corrent elèctric ◦ Bobina: espires agrupades, amb radi més gran que llargada
- 24. Electromagnetisme ◦ Creaciód’un camp magnètic a partir d’un corrent elèctric ◦ Solenoide: espires agrupades, amb la longitud més gran que el radi
- 25. Electromagnetisme ◦ Creaciód’un camp magnètic a partir d’un corrent elèctric ◦ Electroimant: quan en l’interior d’una bobina s’introdueix un nucli de ferro augmenta el camp magnètic. ◦ USOS: timbres, altaveus, motors elèctrics, ...
- 26. Electromagnetisme ◦ Creaciód’un corrent elèctric a partir d’un camp magnètic ◦ Inducció electromagnètica: al moure un imant a prop d’un fil conductor es crea corrent.
- 27. ◦ Màquina quetransforma l’enèrgia elèctrica en mecànica. ◦ Electrodomèstics, joguines, trens, etc.
- 28. Parts ◦ Estator:part fixa. Cilindre buit amb electroimants. ◦ Rotor: part mòbil. Cilindre amb ranures per on passen els fils de coure. ◦ Escombretes: generen el corrent. De grafit. ◦ Col·lector: per on llisquen les escombretes. ◦ Ventilador: eviten el sobreescalfament.
- 29.
- 30. Funcionament ◦ Elcorrent elèctric passa per les bobines. Un altre corrent contrari ho fa pels electroimants. Així gira el rotor. ◦ Canvi de sentit: pot ser manual, amb commutador simple, doble o d’encreuament.
- 31. Generadors electromagnètics ◦Alternador: motor que al fer-lo girar genera electricitat. Centrals elèctriques. Corrent altern. ◦ Dinamo: motor que genera electricitat en corrent continu.
