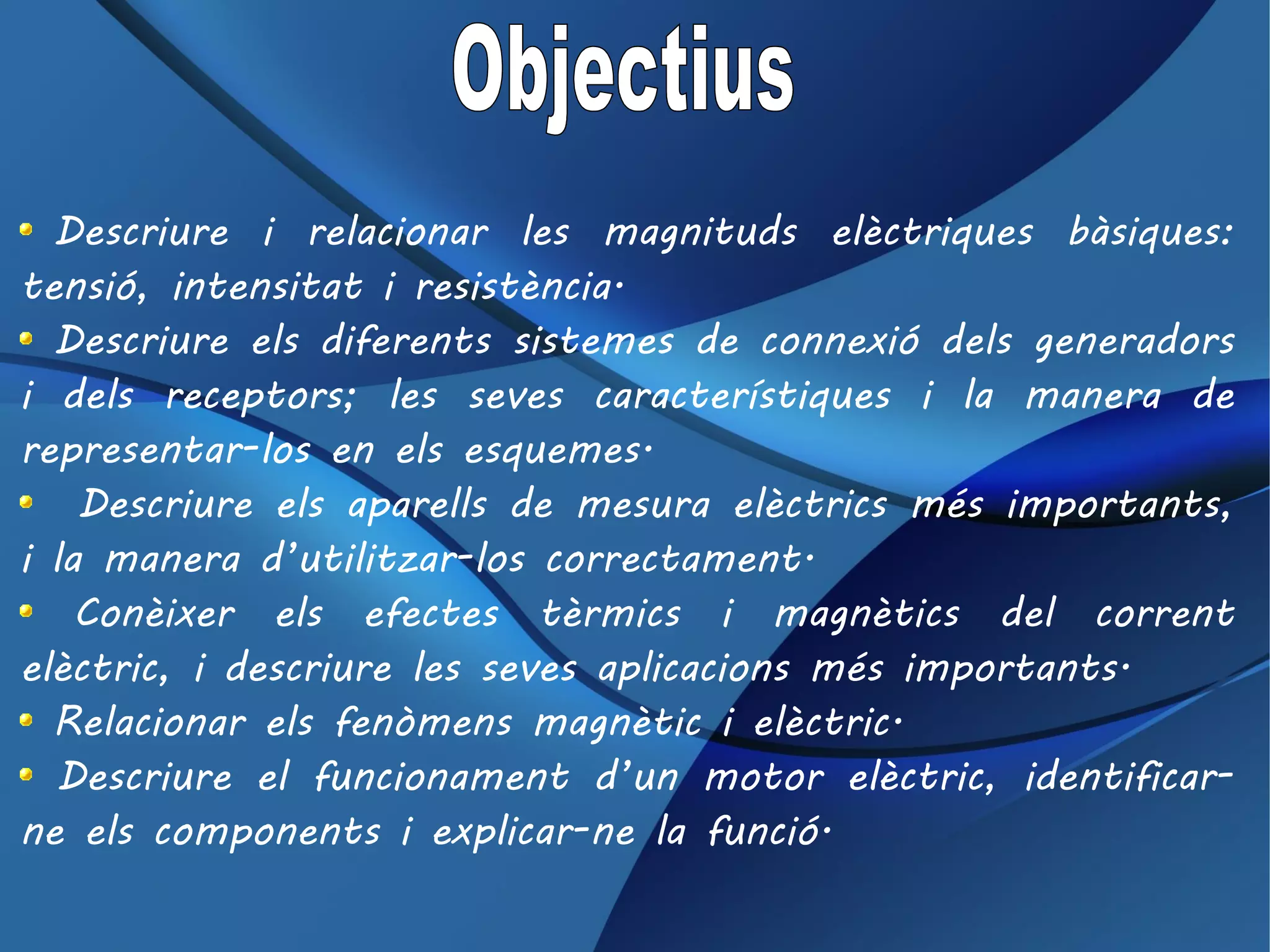

2. Descriure i relacionar les magnituds elèctriques bàsiques:
tensió, intensitat i resistència.
Descriure els diferents sistemes de connexió dels generadors
i dels receptors; les seves característiques i la manera de
representar-los en els esquemes.
Descriure els aparells de mesura elèctrics més importants,
i la manera d’utilitzar-los correctament.
Conèixer els efectes tèrmics i magnètics del corrent
elèctric, i descriure les seves aplicacions més importants.
Relacionar els fenòmens magnètic i elèctric.
Descriure el funcionament d’un motor elèctric, identificar-
ne els components i explicar-ne la funció.

5. L'energia amb la qual un generador impulsa els
electrons a través d'un circuit s'anomena tensió.
La tensió o voltatge es mesura en volts (V) en honor del
físic italià Alessandro Volta (pila elèctrica).
Alessandro Volta
Pila elèctrica de Volta
(1745-1827)

6. La intensitat elèctrica és el nombre de càrregues
que travessa el circuit per unitat de temps. Es
mesura en amperes (A) en honor del científic
francès André-Marie Ampère.
La unitat de càrrega elèctrica és el coulomb (C), que equival a la càrrega de
3,6 trilions d'electrons.

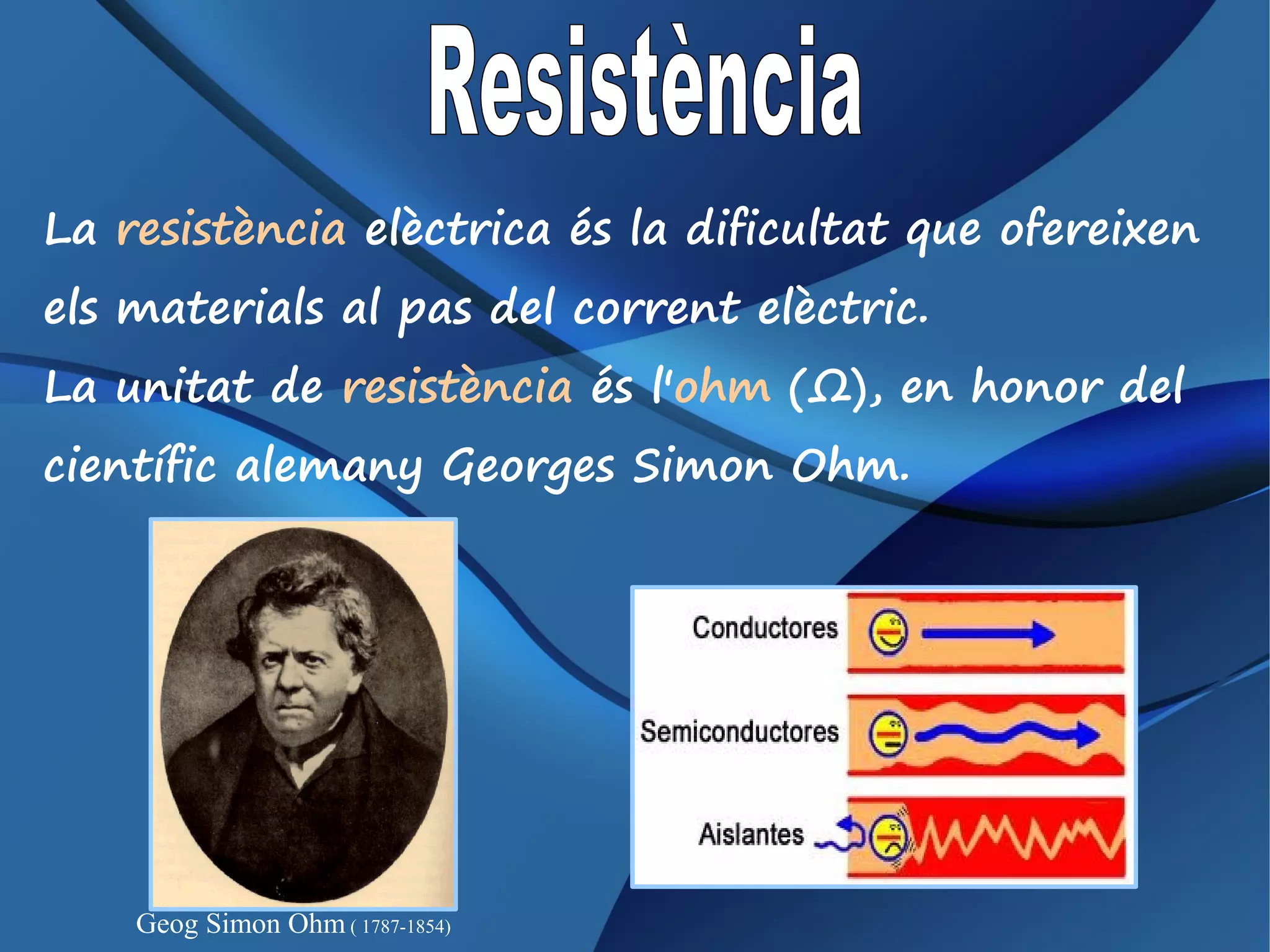

7. La resistència elèctrica és la dificultat que ofereixen
els materials al pas del corrent elèctric.
La unitat de resistència és l'ohm (Ω), en honor del
científic alemany Georges Simon Ohm.
Geog Simon Ohm ( 1787-1854)

8. La potència és la capacitat que té un receptor de
realitzar la seva funció més intensament i/o amb
més rapidesa. Es mesura en watts, en honor de
James Watt.
1 quilowatt (kW) = 1000 W
James Watt (1736-1819)

9. “La intensitat del corrent elèctric que circula per
un circuit és directament proporcional a la tensió
que hi apliquem i inversament proporcional a la
resistència que ofereix”
I (intensitat) en amperes (A)
I=V/R V (tensió) en volts (V)
R (resistència) en ohms (Ω)

10. Els elements d'un circuit poden estar connectats de
maneres diferents: connexió en sèrie, connexió en
paral·lel o derivació, i connexió mixta.
Sèrie Paral·lel Mixta

12. Els diferents elements d'un circuit estan
connectats un darrere l'altre de manera que hi
circula el mateix corrent elèctric. Si un dels
receptors no funciona afecta tots els altres.
Connexió en sèrie

13. Els elements d'un circuit es connecten a partir d'un
punt de connexió i el corrent es reparteix entre ells.
Un dels receptors pot no funcionar sense que això
afecti els altres.
Connexió en paral·lel Connexió mixta

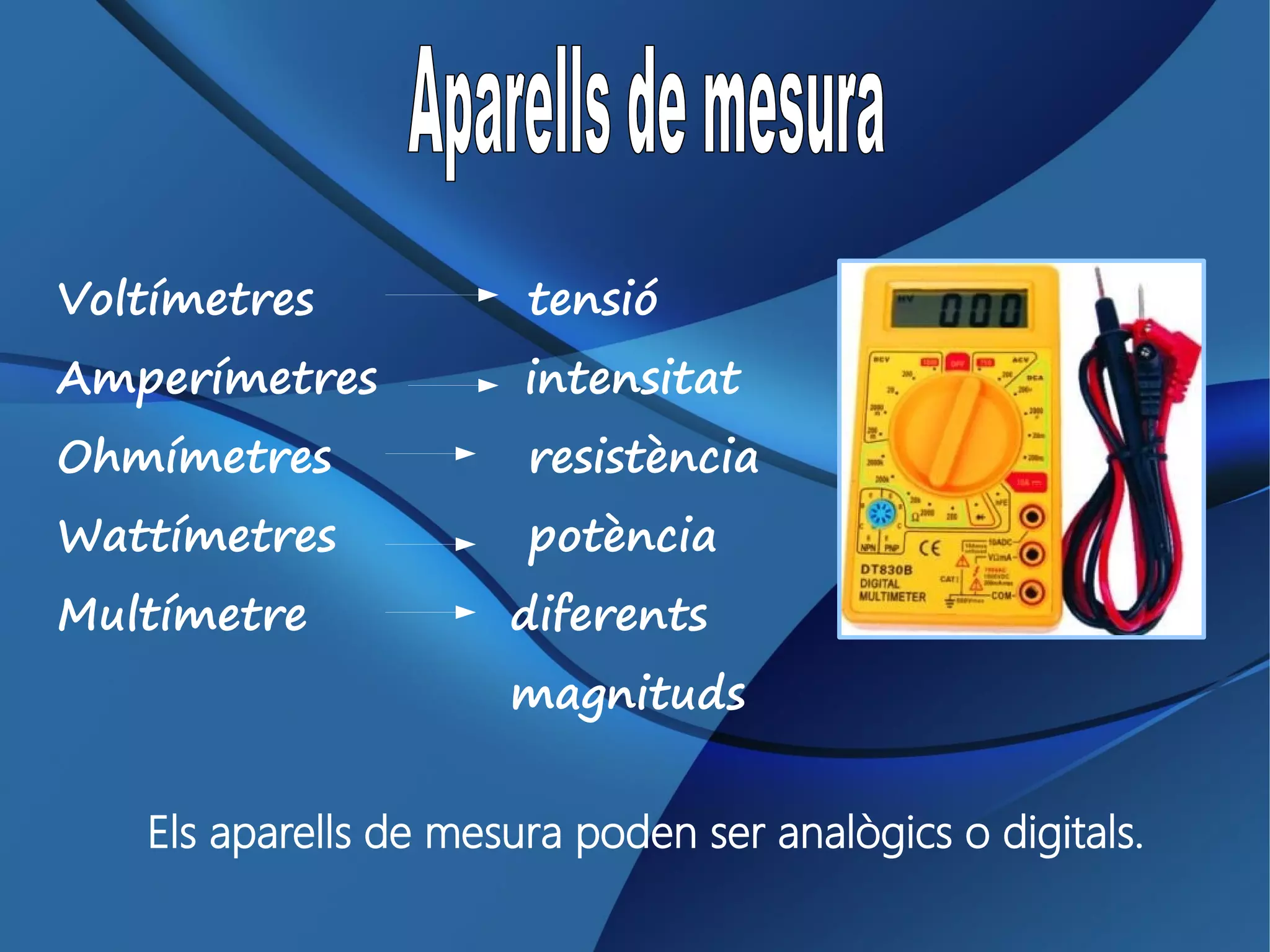

14. Voltímetres tensió
Amperímetres intensitat
Ohmímetres resistència
Wattímetres potència
Multímetre diferents
magnituds
Els aparells de mesura poden ser analògics o digitals.

15. És el despreniment d'energia en forma de calor
que provoca el pas del corrent s'anomena efecte
Joule.
Aquests aparells elèctrics transformen l'energia elèctrica en calor.

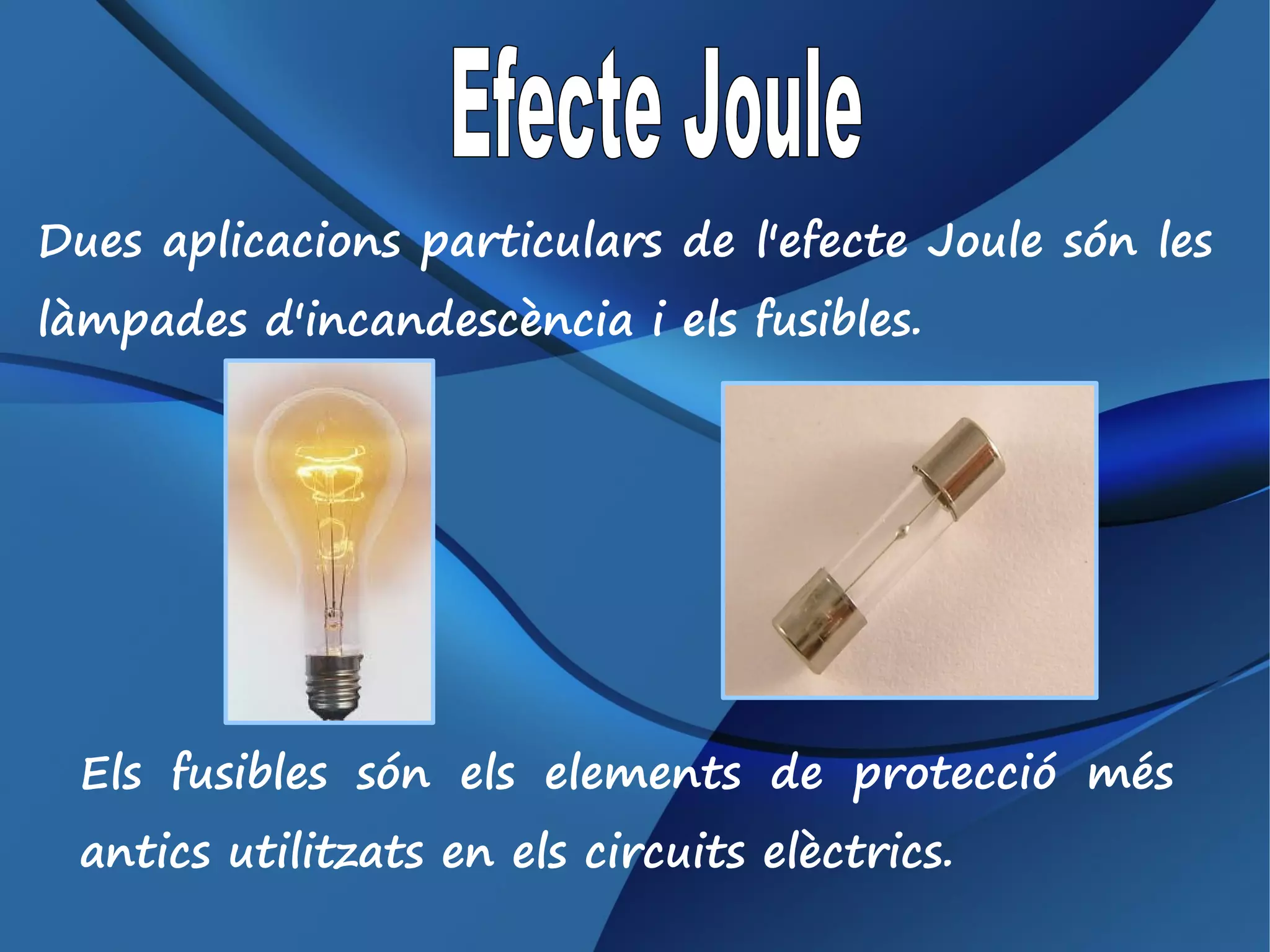

16. Dues aplicacions particulars de l'efecte Joule són les
làmpades d'incandescència i els fusibles.
Els fusibles són els elements de protecció més
antics utilitzats en els circuits elèctrics.

17. Un curtcircuit es produeix en un circuit elèctric
quan el corrent va d'un pol a l'altre del generador
sense passar per cap receptor, provoca un gran
despreniment d'escalfor que pot resultar perillós.

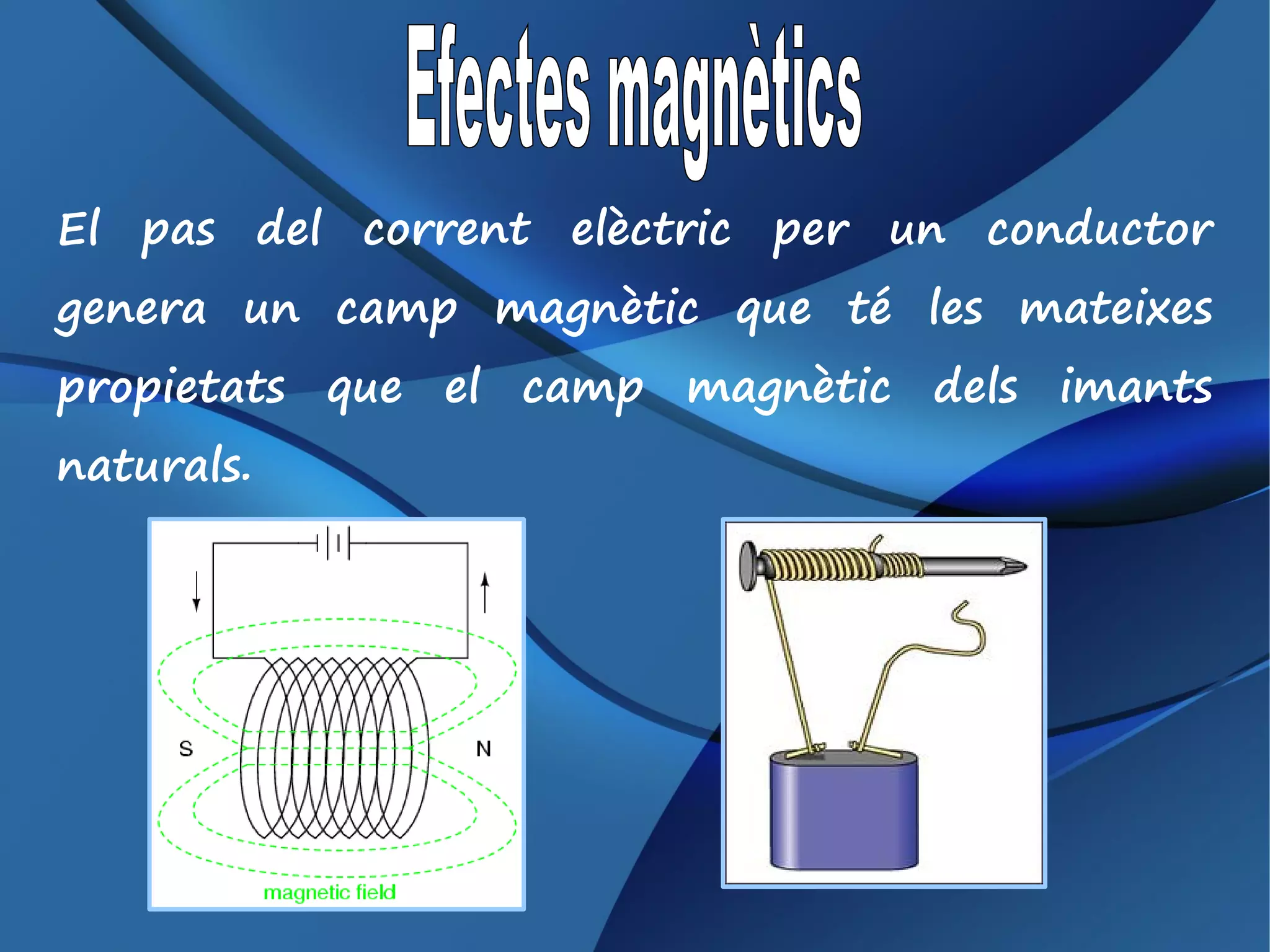

18. El pas del corrent elèctric per un conductor
genera un camp magnètic que té les mateixes
propietats que el camp magnètic dels imants
naturals.

19. És la ciència que estudia la relació entre el corrent
elèctric i els camps magnètics.
Els electroimants s'apliquen als aparells que
necessiten un camp magnètic intens i governable.
Timbres Relés Frens elèctrics Grues per aixecar ferralla

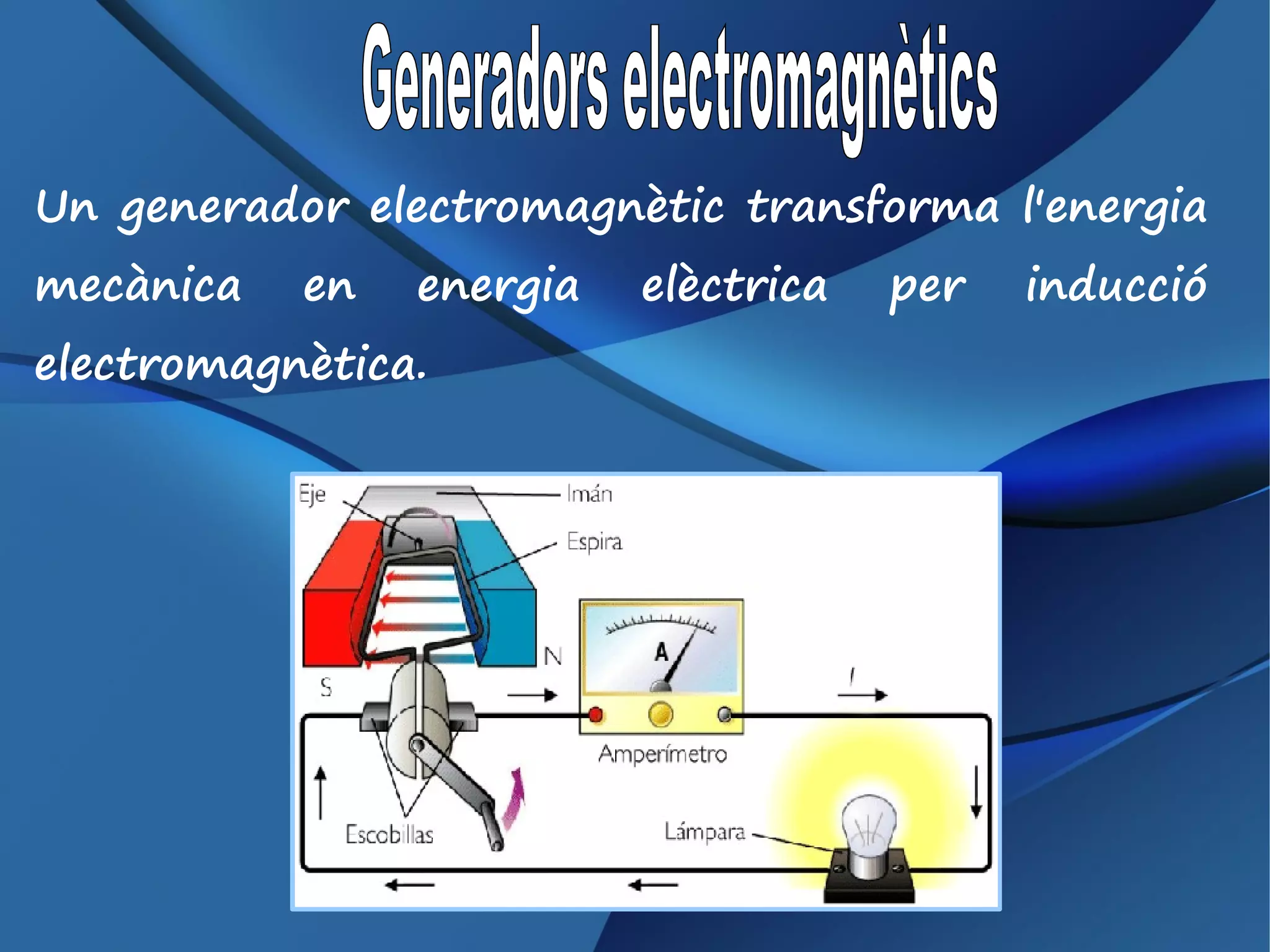

20. Un generador electromagnètic transforma l'energia
mecànica en energia elèctrica per inducció
electromagnètica.

21. INDUCCIÓ ELECTROMAGNÈTICA
En moure un imant dins d'una bobina de fil
conductor o a l'inrevés, es genera (indueix) un
corrent elèctric a la bobina.
Generadors electromagnètics: els alternadors i les
dinamos.

22. Són màquines motrius que transformen l'energia
elèctrica en energia mecànica.
Parts motor elèctric
Avantatges: senzills, fiables, poc manteniment i alt rendiment .

23. UTILITZACIÓ DEL MOTOR ELÈCTRIC
El 75% de l'energia elèctrica consumida
actualment s'utilitza per obtenir energia mecànica,
El 25% es transforma bàsicament en llum i calor.
Els motors poden ser de corrent continu o de corrent altern.
