Laboratorio (brachiopodi vs bivalvi)
- 1. Lezione 26 -Laboratorio Brachiopodi vs bivalvi Come disegnare un brachiopode? E come disegnare un bivalve? Andrea Baucon – Corso di Paleontologia (v. 1.0) Licenza Creative Commons: Attribuzione - Non commerciale - Condividi allo stesso modo

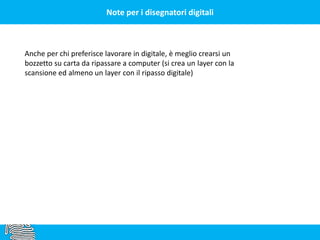

- 2. Note per idisegnatori digitali Anche per chi preferisce lavorare in digitale, è meglio crearsi un bozzetto su carta da ripassare a computer (si crea un layer con la scansione ed almeno un layer con il ripasso digitale)

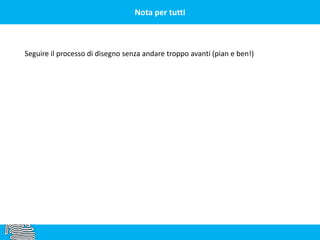

- 3. Nota per tutti Seguireil processo di disegno senza andare troppo avanti (pian e ben!)
- 4.

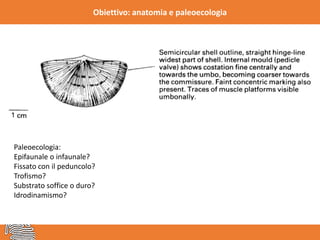

- 5. Obiettivo: anatomia epaleoecologia Paleoecologia: Epifaunale o infaunale? Fissato con il peduncolo? Trofismo? Substrato soffice o duro? Idrodinamismo?

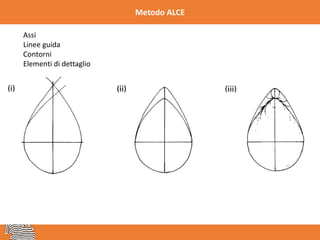

- 6. Metodo ALCE Assi Linee guida Contorni Elementidi dettaglio
- 7. Illustrazione scientifica deibrachiopodi Ci sono 3 orientazioni standard nel disegno dei brachiopodi:

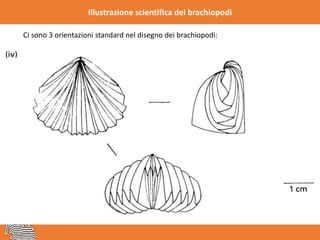

- 8. Illustrazione scientifica deibrachiopodi Ci sono 3 orientazioni standard nel disegno dei brachiopodi:

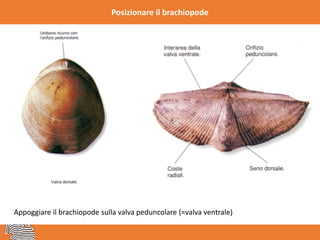

- 9. Posizionare il brachiopode Appoggiareil brachiopode sulla valva peduncolare (=valva ventrale)

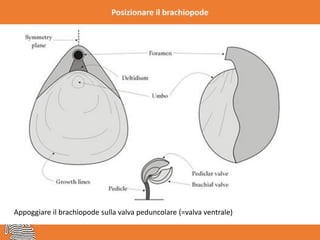

- 10. Posizionare il brachiopode Appoggiareil brachiopode sulla valva peduncolare (=valva ventrale)
- 11. Assi Disegnare l’asse disimmetria; non segnare ancora le estremità della valva

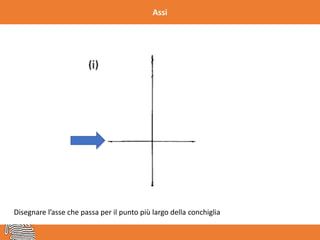

- 12. Assi Disegnare l’asse chepassa per il punto più largo della conchiglia

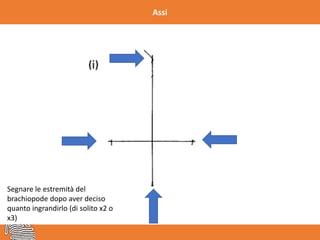

- 13. Assi Segnare le estremitàdel brachiopode dopo aver deciso quanto ingrandirlo (di solito x2 o x3)

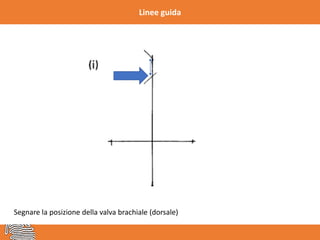

- 14. Linee guida Segnare laposizione della valva brachiale (dorsale)

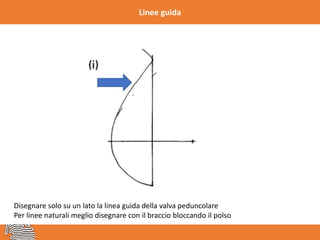

- 15. Linee guida Disegnare solosu un lato la linea guida della valva peduncolare Per linee naturali meglio disegnare con il braccio bloccando il polso

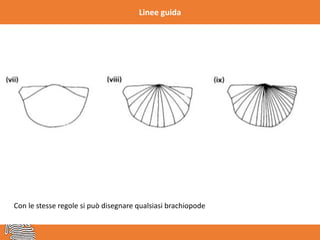

- 16. Linee guida Con lestesse regole si può disegnare qualsiasi brachiopode

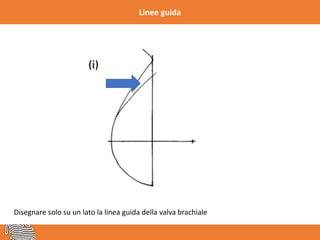

- 17. Linee guida Disegnare solosu un lato la linea guida della valva brachiale

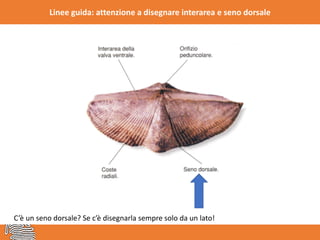

- 18. Linee guida: attenzionea disegnare interarea e seno dorsale C’è un seno dorsale? Se c’è disegnarla sempre solo da un lato!

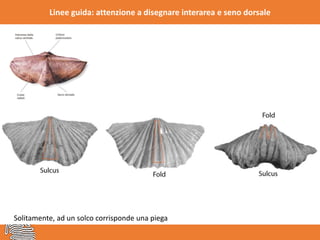

- 19. Linee guida: attenzionea disegnare interarea e seno dorsale Solitamente, ad un solco corrisponde una piega

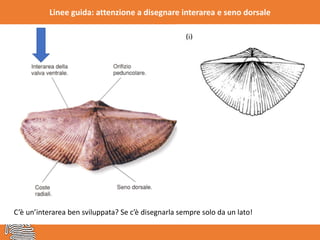

- 20. Linee guida: attenzionea disegnare interarea e seno dorsale C’è un’interarea ben sviluppata? Se c’è disegnarla sempre solo da un lato!

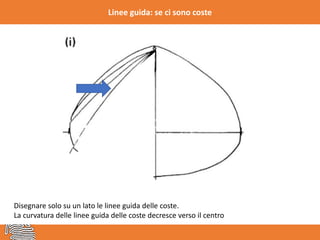

- 21. Linee guida: seci sono coste Disegnare solo su un lato le linee guida delle coste. La curvatura delle linee guida delle coste decresce verso il centro

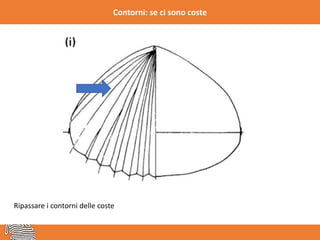

- 22. Contorni: se cisono coste Ripassare i contorni delle coste

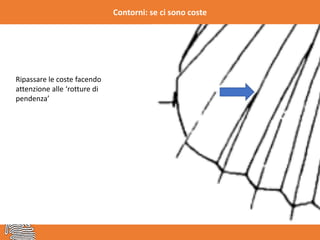

- 23. Contorni: se cisono coste Ripassare le coste facendo attenzione alle ‘rotture di pendenza’

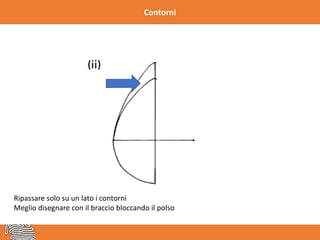

- 24. Contorni Ripassare solo suun lato i contorni Meglio disegnare con il braccio bloccando il polso

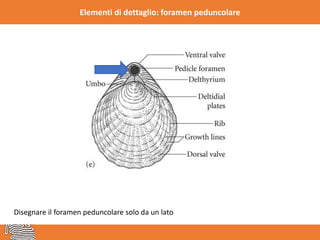

- 25. Elementi di dettaglio:foramen peduncolare Disegnare il foramen peduncolare solo da un lato

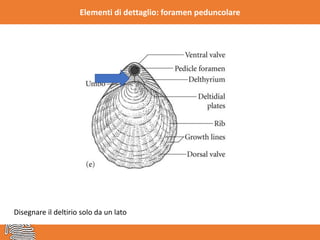

- 26. Elementi di dettaglio:foramen peduncolare Disegnare il deltirio solo da un lato

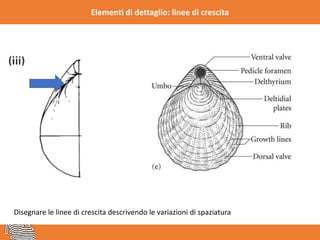

- 27. Elementi di dettaglio:linee di crescita Disegnare le linee di crescita descrivendo le variazioni di spaziatura

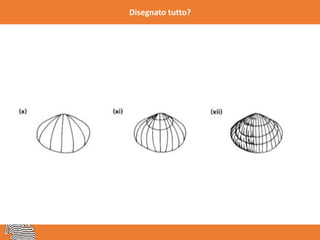

- 28.

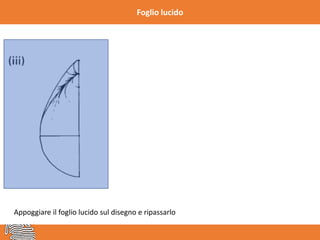

- 29. Foglio lucido Appoggiare ilfoglio lucido sul disegno e ripassarlo

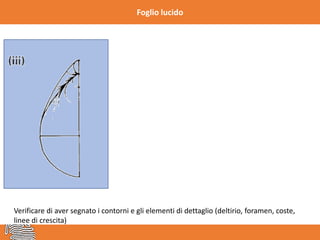

- 30. Foglio lucido Verificare diaver segnato i contorni e gli elementi di dettaglio (deltirio, foramen, coste, linee di crescita)

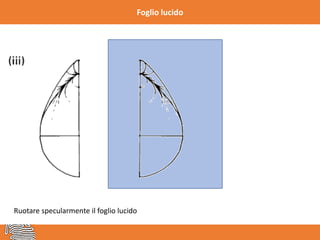

- 31. Foglio lucido Ruotare specularmenteil foglio lucido

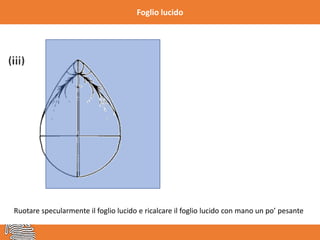

- 32. Foglio lucido Ruotare specularmenteil foglio lucido e ricalcare il foglio lucido con mano un po’ pesante

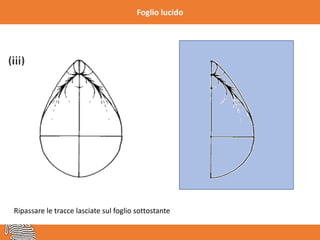

- 33. Foglio lucido Ripassare letracce lasciate sul foglio sottostante

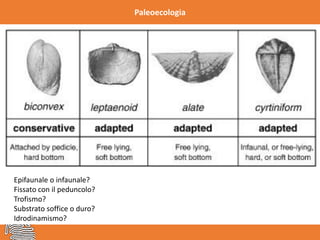

- 34. Paleoecologia Epifaunale o infaunale? Fissatocon il peduncolo? Trofismo? Substrato soffice o duro? Idrodinamismo?
- 35.

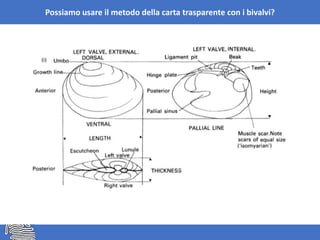

- 36. Possiamo usare ilmetodo della carta trasparente con i bivalvi?
- 37.
- 38.
