Komponente bez kojih ne moze
- 1. KOMPONENTE bez kojih nemože Miloš Marjanović 16. april 2015. Elektronski fakultet Niš
- 2. BEST week -Komponente za POČETNIKE 2 KOMPONENTE bez kojih ne može

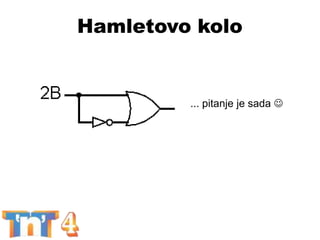

- 3. BEST week -Komponente za POČETNIKE 3 Hamletovo kolo ... pitanje je sada

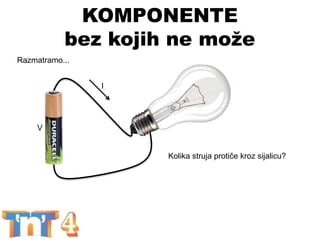

- 4. BEST week -Komponente za POČETNIKE 4 Razmatramo... I V Kolika struja protiče kroz sijalicu? KOMPONENTE bez kojih ne može

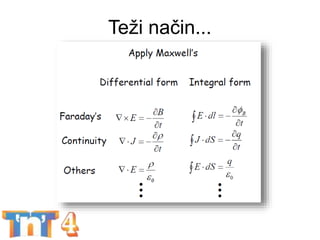

- 5. Teži način... BEST week- Komponente za POČETNIKE 5

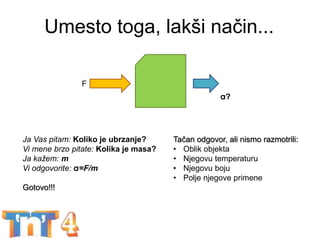

- 6. Umesto toga, lakšinačin... BEST week - Komponente za POČETNIKE 6 F a? Ja Vas pitam: Koliko je ubrzanje? Vi mene brzo pitate: Kolika je masa? Ja kažem: m Vi odgovorite: a=F/m Gotovo!!! Tačan odgovor, ali nismo razmotrili: • Oblik objekta • Njegovu temperaturu • Njegovu boju • Polje njegove primene

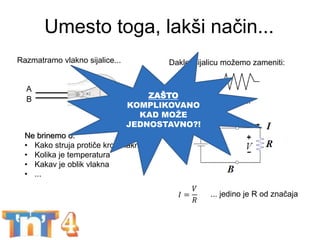

- 7. Umesto toga, lakšinačin... 7 Dakle, sijalicu možemo zameniti: da bi izračunali struju... Ne brinemo o: • Kako struja protiče kroz vlakno • Kolika je temperatura • Kakav je oblik vlakna • ... A B Razmatramo vlakno sijalice... 𝐼 = 𝑉 𝑅 ... jedino je R od značaja ZAŠTO KOMPLIKOVANO KAD MOŽE JEDNOSTAVNO?!
- 8. BEST week -Komponente za POČETNIKE 8

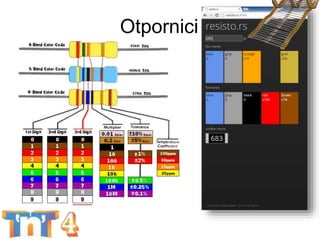

- 9. Otpornici BEST week -Komponente za POČETNIKE 9

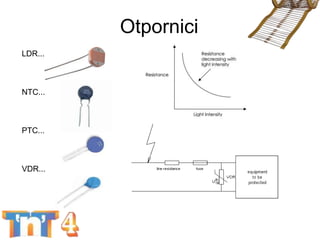

- 10. Otpornici BEST week -Komponente za POČETNIKE 10 LDR... NTC... PTC... VDR...

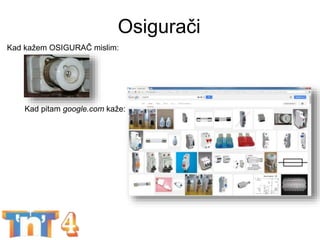

- 11. Osigurači BEST week -Komponente za POČETNIKE 11 Kad kažem OSIGURAČ mislim: Kad pitam google.com kaže:

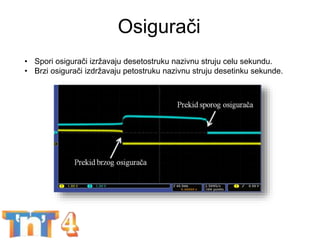

- 12. Osigurači BEST week -Komponente za POČETNIKE 12 • Spori osigurači izržavaju desetostruku nazivnu struju celu sekundu. • Brzi osigurači izdržavaju petostruku nazivnu struju desetinku sekunde.

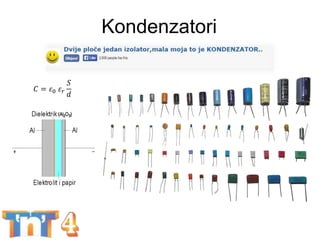

- 13. Kondenzatori BEST week -Komponente za POČETNIKE 13 𝐶 = 𝜀0 𝜀 𝑟 𝑆 𝑑

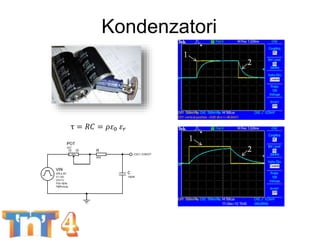

- 14. Kondenzatori BEST week -Komponente za POČETNIKE 14 τ = 𝑅𝐶 = 𝜌𝜀0 𝜀 𝑟

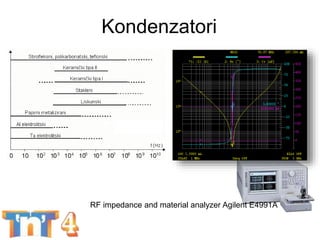

- 15. Kondenzatori BEST week -Komponente za POČETNIKE 15 RF impedance and material analyzer Agilent E4991A
- 16. Kondenzatori BEST week -Komponente za POČETNIKE 16 Bypass (decoupling) kondenzator za smanjenje uticaja slučajnih signala visoke učestanosti i sprečavanje pojave oscilacija Blok (Coupling) kondenzator propušta AC signale iz jednog dela kola u drugi, a blokira DC signale Filtarski kondenzatori High-Pass, Low-Pass, Power Supply filter, Spike Remover

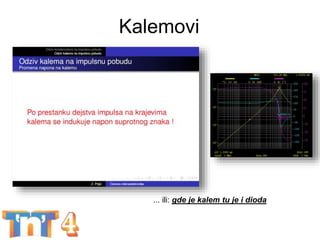

- 17. Kalemovi BEST week -Komponente za POČETNIKE 17 ... ili: gde je kalem tu je i dioda

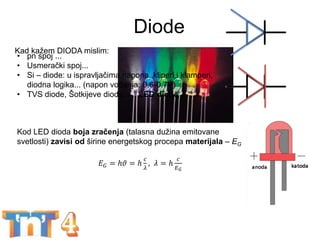

- 18. Diode BEST week -Komponente za POČETNIKE 18 • pn spoj ... • Usmerački spoj... • Si – diode: u ispravljačima napona, kliperi i klamperi, diodna logika... (napon vođenja: 0.6-0.7V) • TVS diode, Šotkijeve diode, ..., LED diode Kod LED dioda boja zračenja (talasna dužina emitovane svetlosti) zavisi od širine energetskog procepa materijala – EG 𝐸 𝐺 = ℎ𝜗 = ℎ 𝑐 𝜆 , 𝜆 = ℎ 𝑐 𝐸 𝐺 Kad kažem DIODA mislim:

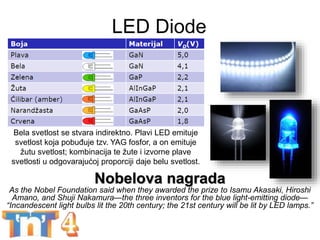

- 19. LED Diode BEST week- Komponente za POČETNIKE 19 Bela svetlost se stvara indirektno. Plavi LED emituje svetlost koja pobuđuje tzv. YAG fosfor, a on emituje žutu svetlost; kombinacija te žute i izvorne plave svetlosti u odgovarajućoj proporciji daje belu svetlost. Nobelova nagrada As the Nobel Foundation said when they awarded the prize to Isamu Akasaki, Hiroshi Amano, and Shuji Nakamura—the three inventors for the blue light-emitting diode— “Incandescent light bulbs lit the 20th century; the 21st century will be lit by LED lamps.”

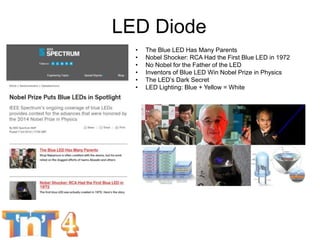

- 20. LED Diode BEST week- Komponente za POČETNIKE 20 • The Blue LED Has Many Parents • Nobel Shocker: RCA Had the First Blue LED in 1972 • No Nobel for the Father of the LED • Inventors of Blue LED Win Nobel Prize in Physics • The LED’s Dark Secret • LED Lighting: Blue + Yellow = White

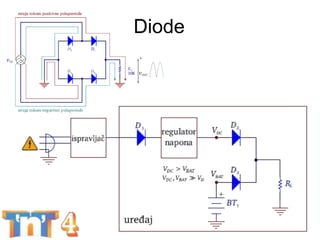

- 21. Diode BEST week -Komponente za POČETNIKE 21

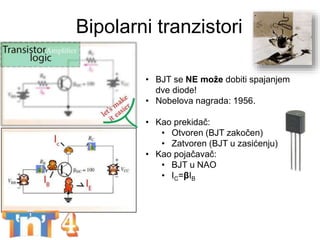

- 22. Bipolarni tranzistori BEST week- Komponente za POČETNIKE 22 • BJT se NE može dobiti spajanjem dve diode! • Nobelova nagrada: 1956. • Kao prekidač: • Otvoren (BJT zakočen) • Zatvoren (BJT u zasićenju) • Kao pojačavač: • BJT u NAO • IC=βIB

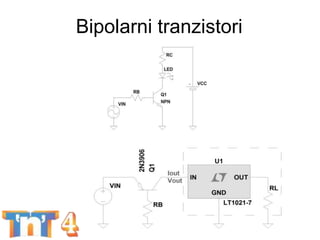

- 23. Bipolarni tranzistori BEST week- Komponente za POČETNIKE 23

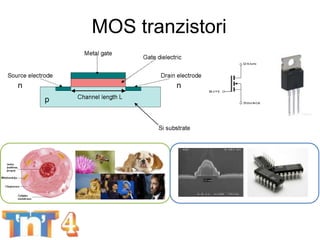

- 24. MOS tranzistori BEST week- Komponente za POČETNIKE 24 n n p

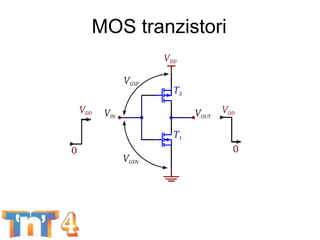

- 25. MOS tranzistori BEST week- Komponente za POČETNIKE 25

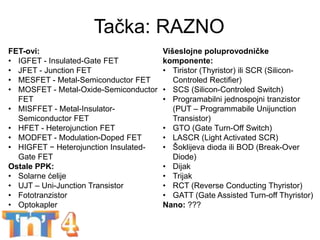

- 26. Tačka: RAZNO BEST week- Komponente za POČETNIKE 26 FET-ovi: • IGFET - Insulated-Gate FET • JFET - Junction FET • MESFET - Metal-Semiconductor FET • MOSFET - Metal-Oxide-Semiconductor FET • MISFFET - Metal-Insulator- Semiconductor FET • HFET - Heterojunction FET • MODFET - Modulation-Doped FET • HIGFET − Heterojunction Insulated- Gate FET Ostale PPK: • Solarne ćelije • UJT – Uni-Junction Transistor • Fototranzistor • Optokapler Višeslojne poluprovodničke komponente: • Tiristor (Thyristor) ili SCR (Silicon- Controled Rectifier) • SCS (Silicon-Controled Switch) • Programabilni jednospojni tranzistor (PUT – Programmabile Unijunction Transistor) • GTO (Gate Turn-Off Switch) • LASCR (Light Activated SCR) • Šoklijeva dioda ili BOD (Break-Over Diode) • Dijak • Trijak • RCT (Reverse Conducting Thyristor) • GATT (Gate Assisted Turn-off Thyristor) Nano: ???

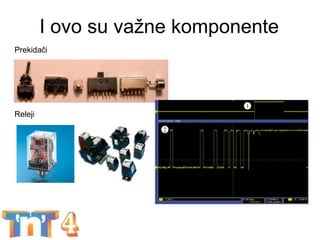

- 27. I ovo suvažne komponente BEST week - Komponente za POČETNIKE 27 Prekidači Releji

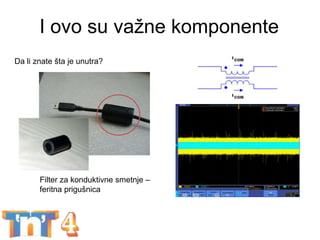

- 28. I ovo suvažne komponente BEST week - Komponente za POČETNIKE 28 Da li znate šta je unutra? Filter za konduktivne smetnje – feritna prigušnica

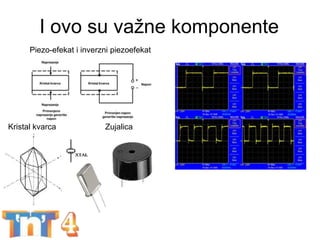

- 29. I ovo suvažne komponente BEST week - Komponente za POČETNIKE 29 Kristal kvarca Piezo-efekat i inverzni piezoefekat Zujalica

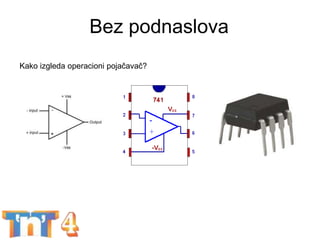

- 30. Bez podnaslova BEST week- Komponente za POČETNIKE 30 Kako izgleda operacioni pojačavač?
- 31. Možda su idalje samo ovo... BEST week - Komponente za POČETNIKE 31
- 32. Hvala na pažnji! 27.oktobar 2014. Miloš Marjanović ... a možda i ne. Pitanja?
