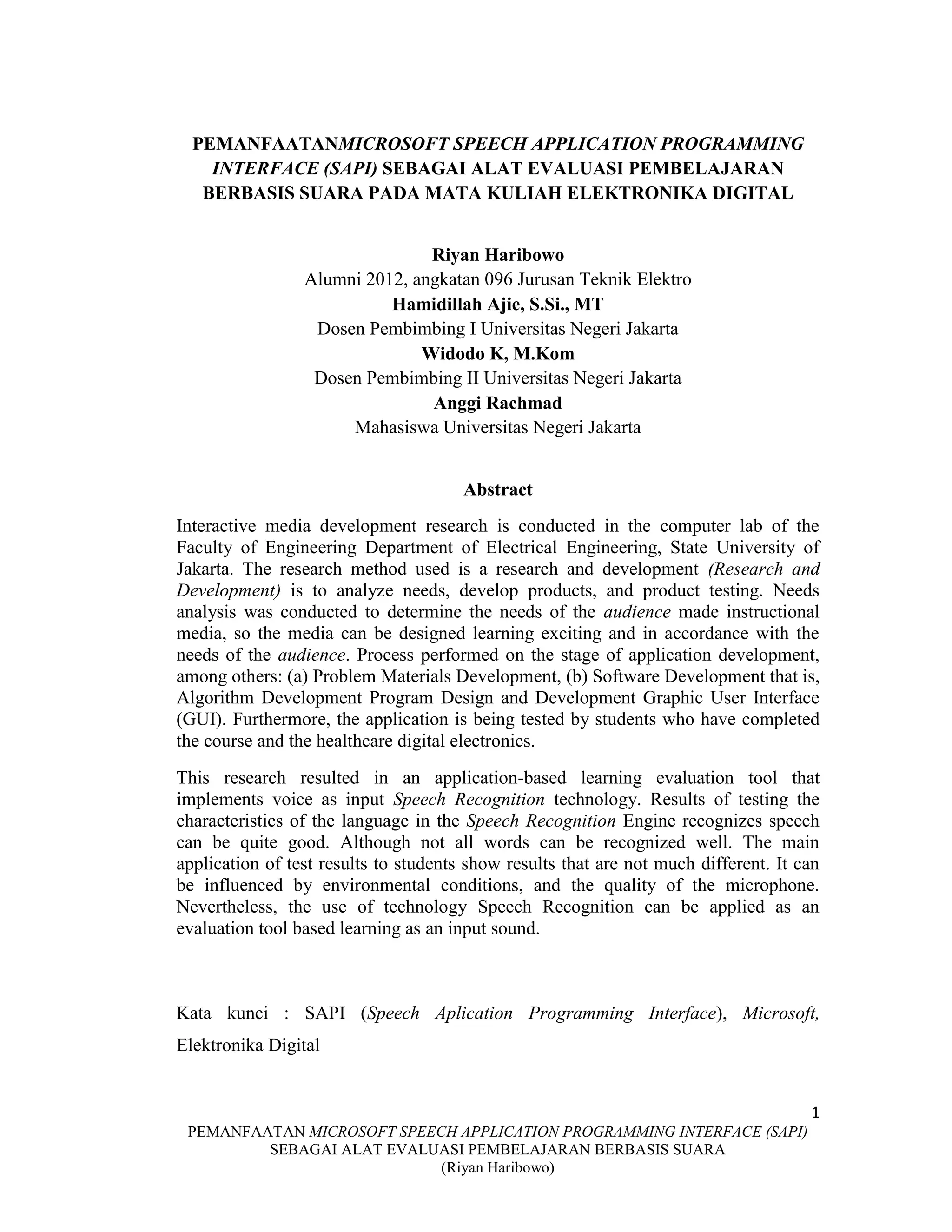

- 1. 1 PEMANFAATAN MICROSOFT SPEECHAPPLICATION PROGRAMMING INTERFACE (SAPI) SEBAGAI ALAT EVALUASI PEMBELAJARAN BERBASIS SUARA (Riyan Haribowo) PEMANFAATANMICROSOFT SPEECH APPLICATION PROGRAMMING INTERFACE (SAPI) SEBAGAI ALAT EVALUASI PEMBELAJARAN BERBASIS SUARA PADA MATA KULIAH ELEKTRONIKA DIGITAL Riyan Haribowo Alumni 2012, angkatan 096 Jurusan Teknik Elektro Hamidillah Ajie, S.Si., MT Dosen Pembimbing I Universitas Negeri Jakarta Widodo K, M.Kom Dosen Pembimbing II Universitas Negeri Jakarta Anggi Rachmad Mahasiswa Universitas Negeri Jakarta Abstract Interactive media development research is conducted in the computer lab of the Faculty of Engineering Department of Electrical Engineering, State University of Jakarta. The research method used is a research and development (Research and Development) is to analyze needs, develop products, and product testing. Needs analysis was conducted to determine the needs of the audience made instructional media, so the media can be designed learning exciting and in accordance with the needs of the audience. Process performed on the stage of application development, among others: (a) Problem Materials Development, (b) Software Development that is, Algorithm Development Program Design and Development Graphic User Interface (GUI). Furthermore, the application is being tested by students who have completed the course and the healthcare digital electronics. This research resulted in an application-based learning evaluation tool that implements voice as input Speech Recognition technology. Results of testing the characteristics of the language in the Speech Recognition Engine recognizes speech can be quite good. Although not all words can be recognized well. The main application of test results to students show results that are not much different. It can be influenced by environmental conditions, and the quality of the microphone. Nevertheless, the use of technology Speech Recognition can be applied as an evaluation tool based learning as an input sound. Kata kunci : SAPI (Speech Aplication Programming Interface), Microsoft, Elektronika Digital

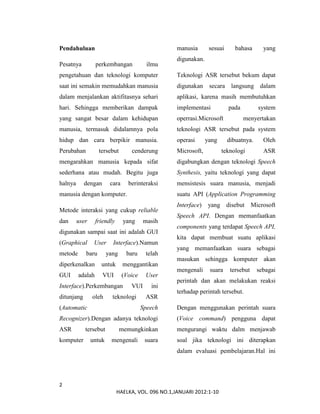

- 2. 2 HAELKA, VOL. 096NO.1,JANUARI 2012:1-10 Pendahuluan Pesatnya perkembangan ilmu pengetahuan dan teknologi komputer saat ini semakin memudahkan manusia dalam menjalankan aktifitasnya sehari hari. Sehingga memberikan dampak yang sangat besar dalam kehidupan manusia, termasuk didalamnya pola hidup dan cara berpikir manusia. Perubahan tersebut cenderung mengarahkan manusia kepada sifat sederhana atau mudah. Begitu juga halnya dengan cara berinteraksi manusia dengan komputer. Metode interaksi yang cukup reliable dan user friendly yang masih digunakan sampai saat ini adalah GUI (Graphical User Interface).Namun metode baru yang baru telah diperkenalkan untuk menggantikan GUI adalah VUI (Voice User Interface).Perkembangan VUI ini ditunjang oleh teknologi ASR (Automatic Speech Recognizer).Dengan adanya teknologi ASR tersebut memungkinkan komputer untuk mengenali suara manusia sesuai bahasa yang digunakan. Teknologi ASR tersebut bekum dapat digunakan secara langsung dalam aplikasi, karena masih membutuhkan implementasi pada system operrasi.Microsoft menyertakan teknologi ASR tersebut pada system operasi yang dibuatnya. Oleh Microsoft, teknologi ASR digabungkan dengan teknologi Speech Synthesis, yaitu teknologi yang dapat mensistesis suara manusia, menjadi suatu API (Application Programming Interface) yang disebut Microsoft Speech API. Dengan memanfaatkan components yang terdapat Speech API, kita dapat membuat suatu aplikasi yang memanfaatkan suara sebagai masukan sehingga komputer akan mengenali suara tersebut sebagai perintah dan akan melakukan reaksi terhadap perintah tersebut. Dengan menggunakan perintah suara (Voice command) pengguna dapat mengurangi waktu dalm menjawab soal jika teknologi ini diterapkan dalam evaluasi pembelajaran.Hal ini

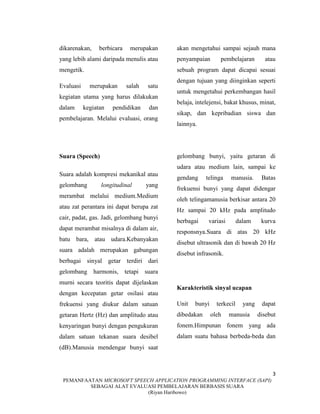

- 3. 3 PEMANFAATAN MICROSOFT SPEECHAPPLICATION PROGRAMMING INTERFACE (SAPI) SEBAGAI ALAT EVALUASI PEMBELAJARAN BERBASIS SUARA (Riyan Haribowo) dikarenakan, berbicara merupakan yang lebih alami daripada menulis atau mengetik. Evaluasi merupakan salah satu kegiatan utama yang harus dilakukan dalam kegiatan pendidikan dan pembelajaran. Melalui evaluasi, orang akan mengetahui sampai sejauh mana penyampaian pembelajaran atau sebuah program dapat dicapai sesuai dengan tujuan yang diinginkan seperti untuk mengetahui perkembangan hasil belaja, intelejensi, bakat khusus, minat, sikap, dan kepribadian siswa dan lainnya. Suara (Speech) Suara adalah kompresi mekanikal atau gelombang longitudinal yang merambat melalui medium.Medium atau zat perantara ini dapat berupa zat cair, padat, gas. Jadi, gelombang bunyi dapat merambat misalnya di dalam air, batu bara, atau udara.Kebanyakan suara adalah merupakan gabungan berbagai sinyal getar terdiri dari gelombang harmonis, tetapi suara murni secara teoritis dapat dijelaskan dengan kecepatan getar osilasi atau frekuensi yang diukur dalam satuan getaran Hertz (Hz) dan amplitudo atau kenyaringan bunyi dengan pengukuran dalam satuan tekanan suara desibel (dB).Manusia mendengar bunyi saat gelombang bunyi, yaitu getaran di udara atau medium lain, sampai ke gendang telinga manusia. Batas frekuensi bunyi yang dapat didengar oleh telingamanusia berkisar antara 20 Hz sampai 20 kHz pada amplitudo berbagai variasi dalam kurva responsnya.Suara di atas 20 kHz disebut ultrasonik dan di bawah 20 Hz disebut infrasonik. Karakteristik sinyal ucapan Unit bunyi terkecil yang dapat dibedakan oleh manusia disebut fonem.Himpunan fonem yang ada dalam suatu bahasa berbeda-beda dan

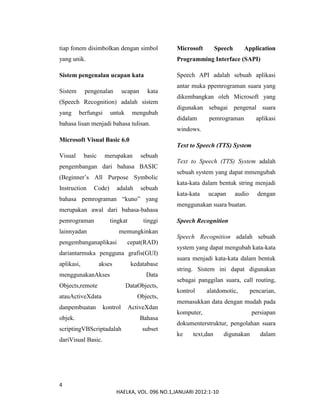

- 4. 4 HAELKA, VOL. 096NO.1,JANUARI 2012:1-10 tiap fonem disimbolkan dengan simbol yang unik. Sistem pengenalan ucapan kata Sistem pengenalan ucapan kata (Speech Recognition) adalah sistem yang berfungsi untuk mengubah bahasa lisan menjadi bahasa tulisan. Microsoft Visual Basic 6.0 Visual basic merupakan sebuah pengembangan dari bahasa BASIC (Beginner’s All Purpose Symbolic Instruction Code) adalah sebuah bahasa pemrograman “kuno” yang merupakan awal dari bahasa-bahasa pemrograman tingkat tinggi lainnyadan memungkinkan pengembanganaplikasi cepat(RAD) dariantarmuka pengguna grafis(GUI) aplikasi, akses kedatabase menggunakanAkses Data Objects,remote DataObjects, atauActiveXdata Objects, danpembuatan kontrol ActiveXdan objek. Bahasa scriptingVBScriptadalah subset dariVisual Basic. Microsoft Speech Application Programming Interface (SAPI) Speech API adalah sebuah aplikasi antar muka ppemrograman suara yang dikembangkan oleh Microsoft yang digunakan sebagai pengenal suara didalam pemrograman aplikasi windows. Text to Speech (TTS) System Text to Speech (TTS) System adalah sebuah system yang dapat mmengubah kata-kata dalam bentuk string menjadi kata-kata ucapan audio dengan menggunakan suara buatan. Speech Recognition Speech Recognition adalah sebuah system yang dapat mengubah kata-kata suara menjadi kata-kata dalam bentuk string. Sistem ini dapat digunakan sebagai panggilan suara, call routing, kontrol alatdomotic, pencarian, memasukkan data dengan mudah pada komputer, persiapan dokumenterstruktur, pengolahan suara ke text,dan digunakan dalam

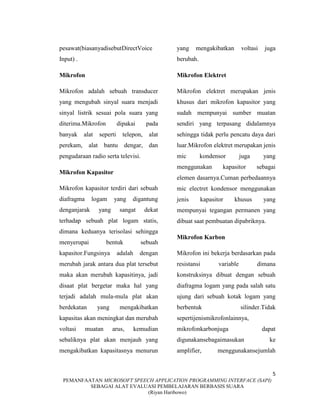

- 5. 5 PEMANFAATAN MICROSOFT SPEECHAPPLICATION PROGRAMMING INTERFACE (SAPI) SEBAGAI ALAT EVALUASI PEMBELAJARAN BERBASIS SUARA (Riyan Haribowo) pesawat(biasanyadisebutDirectVoice Input) . Mikrofon Mikrofon adalah sebuah transducer yang mengubah sinyal suara menjadi sinyal listrik sesuai pola suara yang diterima.Mikrofon dipakai pada banyak alat seperti telepon, alat perekam, alat bantu dengar, dan pengudaraan radio serta televisi. Mikrofon Kapasitor Mikrofon kapasitor terdiri dari sebuah diafragma logam yang digantung denganjarak yang sangat dekat terhadap sebuah plat logam statis, dimana keduanya terisolasi sehingga menyerupai bentuk sebuah kapasitor.Fungsinya adalah dengan merubah jarak antara dua plat tersebut maka akan merubah kapasitinya, jadi disaat plat bergetar maka hal yang terjadi adalah mula-mula plat akan berdekatan yang mengakibatkan kapasitas akan meningkat dan merubah voltasi muatan arus, kemudian sebaliknya plat akan menjauh yang mengakibatkan kapasitasnya menurun yang mengakibatkan voltasi juga berubah. Mikrofon Elektret Mikrofon elektret merupakan jenis khusus dari mikrofon kapasitor yang sudah mempunyai sumber muatan sendiri yang terpasang didalamnya sehingga tidak perlu pencatu daya dari luar.Mikrofon elektret merupakan jenis mic kondensor juga yang menggunakan kapasitor sebagai elemen dasarnya.Cuman perbedaannya mic electret kondensor menggunakan jenis kapasitor khusus yang mempunyai tegangan permanen yang dibuat saat pembuatan dipabriknya. Mikrofon Karbon Mikrofon ini bekerja berdasarkan pada resistansi variable dimana konstruksinya dibuat dengan sebuah diafragma logam yang pada salah satu ujung dari sebuah kotak logam yang berbentuk silinder.Tidak sepertijenismikrofonlainnya, mikrofonkarbonjuga dapat digunakansebagaimasukan ke amplifier, menggunakansejumlah

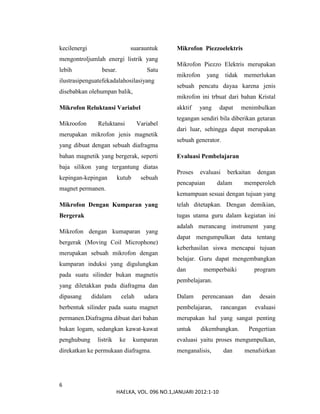

- 6. 6 HAELKA, VOL. 096NO.1,JANUARI 2012:1-10 kecilenergi suarauntuk mengontroljumlah energi listrik yang lebih besar. Satu ilustrasipenguatefekadalahosilasiyang disebabkan olehumpan balik, Mikrofon Reluktansi Variabel Mikroofon Reluktansi Variabel merupakan mikrofon jenis magnetik yang dibuat dengan sebuah diafragma bahan magnetik yang bergerak, seperti baja silikon yang tergantung diatas kepingan-kepingan kutub sebuah magnet permanen. Mikrofon Dengan Kumparan yang Bergerak Mikrofon dengan kumaparan yang bergerak (Moving Coil Microphone) merupakan sebuah mikrofon dengan kumparan induksi yang digulungkan pada suatu silinder bukan magnetis yang diletakkan pada diafragma dan dipasang didalam celah udara berbentuk silinder pada suatu magnet permanen.Diafragma dibuat dari bahan bukan logam, sedangkan kawat-kawat penghubung listrik ke kumparan direkatkan ke permukaan diafragma. Mikrofon Piezzoelektris Mikrofon Piezzo Elektris merupakan mikrofon yang tidak memerlukan sebuah pencatu dayaa karena jenis mikrofon ini trbuat dari bahan Kristal akktif yang dapat menimbulkan tegangan sendiri bila diberikan getaran dari luar, sehingga dapat merupakan sebuah generator. Evaluasi Pembelajaran Proses evaluasi berkaitan dengan pencapaian dalam memperoleh kemampuan sesuai dengan tujuan yang telah ditetapkan. Dengan demikian, tugas utama guru dalam kegiatan ini adalah merancang instrument yang dapat mengumpulkan data tentang keberhasilan siswa mencapai tujuan belajar. Guru dapat mengembangkan dan memperbaiki program pembelajaran. Dalam perencanaan dan desain pembelajaran, rancangan evaluasi merupakan hal yang sangat penting untuk dikembangkan. Pengertian evaluasi yaitu proses mengumpulkan, menganalisis, dan menafsirkan
- 7. 7 PEMANFAATAN MICROSOFT SPEECHAPPLICATION PROGRAMMING INTERFACE (SAPI) SEBAGAI ALAT EVALUASI PEMBELAJARAN BERBASIS SUARA (Riyan Haribowo) informasi untuk menentukan sejauh mana siswa mencapai tujuan instruksional. Dalam pelaksanaan evaluasi perlu mempertimbangkan prinsip-prinsip sebagai berikut: 1. Menetapkan secara jelas apa yang akan dievaluasi. 2. Memilih teknik evaluasi yang sesuai dengan karakteristik yang akan diukur. 3. Menggunakan berbagai teknik evaluasi guna mendapatkan evaluasi yang menyeluruh. 4. mengetahui kelebihan dan keterbatasan berbagai teknik evaluasi, sehingga kita tepat dalam mengguanakannya. 5. Evaluasi merupakan alat untik mencapai tujuan, bukan tujuan itu sendiri. Elektronika Digital Rangkaian Logika Sekuesial Rangkaian Logika Sekuesial adalah rangkaian logika yang keadaan outputnya dipengaruhi oleh input dan kondisi rangkaian saat itu. Bentuk dasar ragkaiansekuesial adalah flup- flop.Flip-flop yang dirangkai membentuk rangkaian logika sekesial berguna untuk menyimpan, pewaktu, perhitungan dan pengurutan. Flip-flop R-S Flip-flop R-S merupakan jenis flip- flop yang paling sederhana dan merupakan dasar dari rangkaian flip- flop. Flip-flop R-S memiliki dua masukan dan dua keluaran dimana jika keluaran yang satu berlogika 1 maka keluaran yang lain berlogika 0, dengan kata lain bila keluaran Q = 1, maka keluaran Q = 0. Huruf “S” dan “R” pada masukan flip-flop R-S seringkali disebut sebagai masukan set dan reset. Flip-flop R-S Berdetak (Clock) Flip-flop R-S berdetak memiliki tiga masukan yang sama halnya dengan flip-flop R-S hanya saja ditambah satu masukan ekstra yang diberi label CLK (clock).Flip-flop ini beroperasi secara

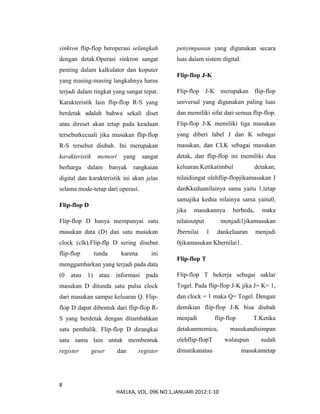

- 8. 8 HAELKA, VOL. 096NO.1,JANUARI 2012:1-10 sinkron flip-flop beroperasi selangkah dengan detak.Operasi sinkron sangat penting dalam kalkulator dan koputer yang masing-masing langkahnya harus terjadi dalam tingkat yang sangat tepat. Karakteristik lain flip-flop R-S yang berdetak adalah bahwa sekali diset atau direset akan tetap pada keadaan tersebutkecuali jika masukan flip-flop R-S tersebut diubah. Ini merupakan karakteristik memori yang sangat berharga dalam banyak rangkaian digital dan karakteristik ini akan jelas selama mode-tetap dari operasi. Flip-flop D Flip-flop D hanya mempunyai satu masukan data (D) dan satu masukan clock (clk).Flip-flp D sering disebut flip-flop tunda karena ini menggambarkan yang terjadi pada data (0 atau 1) atau informasi pada masukan D ditunda satu pulsa clock dari masukan sampai keluaran Q. Flip- flop D dapat dibentuk dari flip-flop R- S yang berdetak dengan ditambahkan satu pembalik. Flip-flop D dirangkai satu sama lain untuk membentuk register geser dan register penyimpanan yang digunakan secara luas dalam sistem digital. Flip-flop J-K Flip-flop J-K merupakan flip-flop universal yang digunakan paling luas dan memiliki sifat dari semua flip-flop. Flip-flop J-K memiliki tiga masukan yang diberi label J dan K sebagai masukan, dan CLK sebagai masukan detak, dan flip-flop ini memiliki dua keluaran.Ketikatimbul detakan, nilaidiingat olehflip-flopjikamasukan J danKkeduanilainya sama yaitu 1,tetap samajika kedua nilainya sama yaitu0, jika masukannya berbeda, maka nilaioutput menjadi1jikamasukan Jbernilai 1 dankeluaran menjadi 0jikamasukan Kbernilai1. Flip-flop T Flip-flop T bekerja sebagai saklar Togel. Pada flip-flop J-K jika J= K= 1, dan clock = 1 maka Q= Togel. Dengan demikian flip-flop J-K bisa diubah menjadi flip-flop T.Ketika detakanmemicu, masukandisimpan olehflip-flopT walaupun sudah dimatikanatau masukantetap

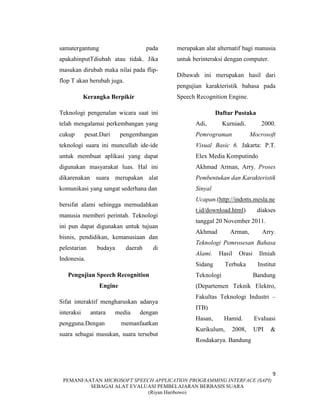

- 9. 9 PEMANFAATAN MICROSOFT SPEECHAPPLICATION PROGRAMMING INTERFACE (SAPI) SEBAGAI ALAT EVALUASI PEMBELAJARAN BERBASIS SUARA (Riyan Haribowo) samatergantung pada apakahinputTdiubah atau tidak. Jika masukan dirubah maka nilai pada flip- flop T akan berubah juga. Kerangka Berpikir Teknologi pengenalan wicara saat ini telah mengalamai perkembangan yang cukup pesat.Dari pengembangan teknologi suara ini muncullah ide-ide untuk membuat aplikasi yang dapat digunakan masyarakat luas. Hal ini dikarenakan suara merupakan alat komunikasi yang sangat sederhana dan bersifat alami sehingga memudahkan manusia memberi perintah. Teknologi ini pun dapat digunakan untuk tujuan bisnis, pendidikan, kemanusiaan dan pelestarian budaya daerah di Indonesia. Pengujian Speech Recognition Engine Sifat interaktif mengharuskan adanya interaksi antara media dengan pengguna.Dengan memanfaatkan suara sebagai masukan, suara tersebut merupakan alat alternatif bagi manusia untuk berinteraksi dengan computer. Dibawah ini merupakan hasil dari pengujian karakteristik bahasa pada Speech Recognition Engine. Daftar Pustaka Adi, Kurniadi. 2000. Pemrograman Mocrosoft Visual Basic 6. Jakarta: P.T. Elex Media Komputindo Akhmad Arman, Arry. Proses Pembentukan dan Karakteristik Sinyal Ucapan.(http://indotts.mesla.ne t.id/download.html) diakses tanggal 20 November 2011. Akhmad Arman, Arry. Teknologi Pemrosesan Bahasa Alami. Hasil Orasi Ilmiah Sidang Terbuka Institut Teknologi Bandung (Departemen Teknik Elektro, Fakultas Teknologi Industri – ITB) Hasan, Hamid. Evaluasi Kurikulum, 2008, UPI & Rosdakarya. Bandung

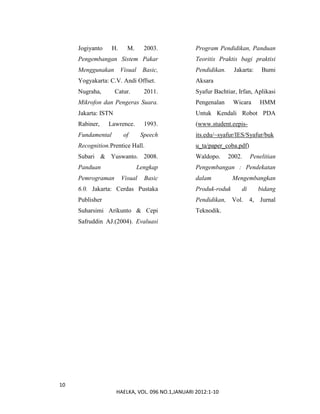

- 10. 10 HAELKA, VOL. 096NO.1,JANUARI 2012:1-10 Jogiyanto H. M. 2003. Pengembangan Sistem Pakar Menggunakan Visual Basic, Yogyakarta: C.V. Andi Offset. Nugraha, Catur. 2011. Mikrofon dan Pengeras Suara. Jakarta: ISTN Rabiner, Lawrence. 1993. Fundamental of Speech Recognition.Prentice Hall. Subari & Yuswanto. 2008. Panduan Lengkap Pemrograman Visual Basic 6.0. Jakarta: Cerdas Pustaka Publisher Suharsimi Arikunto & Cepi Safruddin AJ.(2004). Evaluasi Program Pendidikan, Panduan Teoritis Praktis bagi praktisi Pendidikan. Jakarta: Bumi Aksara Syafur Bachtiar, Irfan, Aplikasi Pengenalan Wicara HMM Untuk Kendali Robot PDA (www.student.eepis- its.edu/~syafur/IES/Syafur/buk u_ta/paper_coba.pdf) Waldopo. 2002. Penelitian Pengembangan : Pendekatan dalam Mengembangkan Produk-roduk di bidang Pendidikan, Vol. 4, Jurnal Teknodik.
