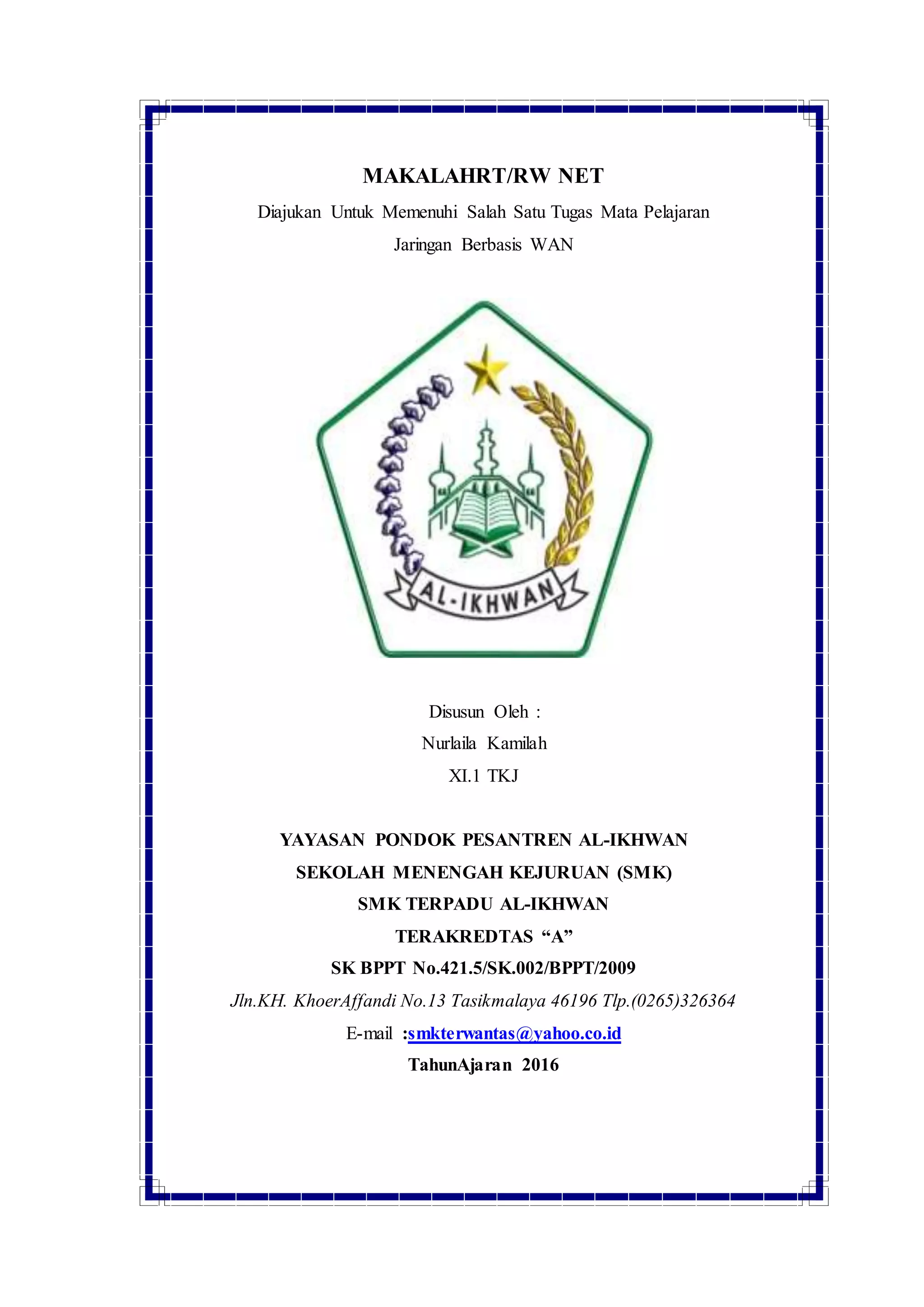

1. MAKALAHRT/RW NET
Diajukan Untuk Memenuhi Salah Satu Tugas Mata Pelajaran
Jaringan Berbasis WAN
Disusun Oleh :
Nurlaila Kamilah
XI.1 TKJ
YAYASAN PONDOK PESANTREN AL-IKHWAN
SEKOLAH MENENGAH KEJURUAN (SMK)
SMK TERPADU AL-IKHWAN
TERAKREDTAS “A”
SK BPPT No.421.5/SK.002/BPPT/2009
Jln.KH. KhoerAffandi No.13 Tasikmalaya 46196 Tlp.(0265)326364
E-mail :smkterwantas@yahoo.co.id
TahunAjaran 2016

2. KATA PENGANTAR
RT/RW Net adalah suatu konsep dimana beberapa komputer dalam suatu
perumahan atau blok dapat saling berhubungan dan dapat berbagi data serta
informasi. Konsep lain dari RT/RW Net adalah memberdayakan pemakain
internet dimana fasilitas internet tersedia selama 24 jam sehari selama sebulan
dimana biaya yang akan dikeluarkan akan murah karena semua biaya yang timbul
mulai dari biaya pembangunan infrastruktur, operasional dan biaya langganan
akan ditanggung bersama.
Konsep RT-RW-Net sebetulnya sama dengan konsep Warnet, pemilik warnet
akan membeli atau menyewa pulsa atau bandwith dari penyedia internet / ISP
(Internet Service Provider) misalkan Telkom, CBN atau Indonet, lalu dijual
kembali ke pelanggan yang datang menyewa komputer untuk bermain internet
baik untuk membuka Email, Chating, Browsing, Main Game dll.
RT/RW Net ini dapat dikatakan murah, karena biaya yang dikeluarkan untuk lebih
murah. Contoh dengan menyewa komputer di Warnet dengan Rp.3.500 /jam.
Asumsikan kita menyewa selama 4 jam perhari maka biaya yang akan
dikeluarkan selama sebulan adalah Rp. 420.000.
Bandingkan dengan RT/RW net ini dengan asumsi kita berlangganan Speedy
untuk besaran bandwith 384 Kb yang harganya Rp. 750.000 perbulan. Maka jika
jumlah warga yang bergabung misalkan 10 orang maka sebulan warga hanya akan
membayar kurang lebih 75.000. Biaya tersebut termasuk sangat murah karena
pelanggan akan bebas menggunakan internet selama 24 jam sehari selama sebulan
penuh.
Tasikmalaya, 6 Oktober 2016
Penyusun

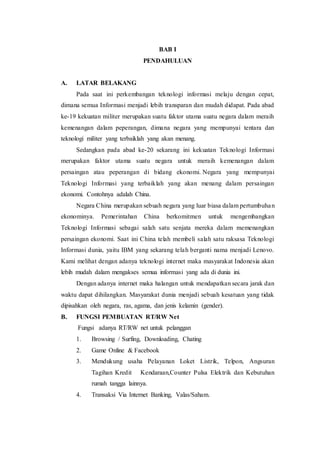

3. BAB I
PENDAHULUAN
A. LATAR BELAKANG
Pada saat ini perkembangan teknologi informasi melaju dengan cepat,
dimana semua Informasi menjadi lebih transparan dan mudah didapat. Pada abad
ke-19 kekuatan militer merupakan suatu faktor utama suatu negara dalam meraih
kemenangan dalam peperangan, dimana negara yang mempunyai tentara dan
teknologi militer yang terbaiklah yang akan menang.
Sedangkan pada abad ke-20 sekarang ini kekuatan Teknologi Informasi
merupakan faktor utama suatu negara untuk meraih kemenangan dalam
persaingan atau peperangan di bidang ekonomi. Negara yang mempunyai
Teknologi Informasi yang terbaiklah yang akan menang dalam persaingan
ekonomi. Contohnya adalah China.
Negara China merupakan sebuah negara yang luar biasa dalam pertumbuhan
ekonominya. Pemerintahan China berkomitmen untuk mengembangkan
Teknologi Informasi sebagai salah satu senjata mereka dalam memenangkan
persaingan ekonomi. Saat ini China telah membeli salah satu raksasa Teknologi
Informasi dunia, yaitu IBM yang sekarang telah berganti nama menjadi Lenovo.
Kami melihat dengan adanya teknologi internet maka masyarakat Indonesia akan
lebih mudah dalam mengakses semua informasi yang ada di dunia ini.
Dengan adanya internet maka halangan untuk mendapatkan secara jarak dan
waktu dapat dihilangkan. Masyarakat dunia menjadi sebuah kesatuan yang tidak
dipisahkan oleh negara, ras, agama, dan jenis kelamin (gender).
B. FUNGSI PEMBUATAN RT/RW Net
Fungsi adanya RT/RW net untuk pelanggan
1. Browsing / Surfing, Downloading, Chating
2. Game Online & Facebook
3. Mendukung usaha Pelayanan Loket Listrik, Telpon, Angsuran
Tagihan Kredit Kendaraan,Counter Pulsa Elektrik dan Kebutuhan
rumah tangga lainnya.
4. Transaksi Via Internet Banking, Valas/Saham.

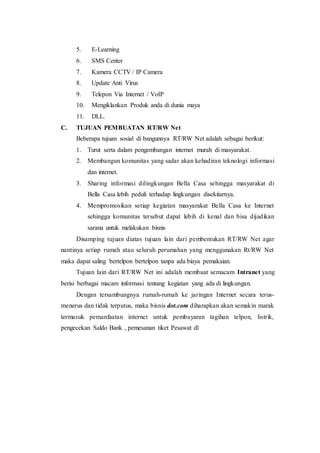

4. 5. E-Learning
6. SMS Center
7. Kamera CCTV / IP Camera
8. Update Anti Virus
9. Telepon Via Internet / VoIP
10. Mengiklankan Produk anda di dunia maya
11. DLL.
C. TUJUAN PEMBUATAN RT/RW Net
Beberapa tujuan sosial di bangunnya RT/RW Net adalah sebagai berikut:
1. Turut serta dalam pengembangan internet murah di masyarakat.
2. Membangun komunitas yang sadar akan kehadiran teknologi informasi
dan internet.
3. Sharing informasi dilingkungan Bella Casa sehingga masyarakat di
Bella Casa lebih peduli terhadap lingkungan disekitarnya.
4. Mempromosikan setiap kegiatan masyarakat Bella Casa ke Internet
sehingga komunitas tersebut dapat lebih di kenal dan bisa dijadikan
sarana untuk melakukan bisnis
Disamping tujuan diatas tujuan lain dari pembentukan RT/RW Net agar
nantinya setiap rumah atau seluruh perumahan yang menggunakan Rt/RW Net
maka dapat saling bertelpon bertelpon tanpa ada biaya pemakaian.
Tujuan lain dari RT/RW Net ini adalah membuat semacam Intranet yang
berisi berbagai macam informasi tentang kegiatan yang ada di lingkungan.
Dengan tersambungnya rumah-rumah ke jaringan Internet secara terus-
menerus dan tidak terputus, maka bisnis dot.com diharapkan akan semakin marak
termasuk pemanfaatan internet untuk pembayaran tagihan telpon, listrik,
pengecekan Saldo Bank , pemesanan tiket Pesawat dl

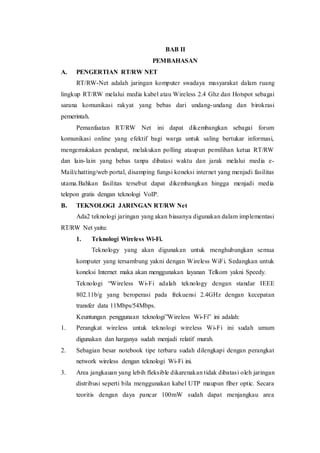

5. BAB II
PEMBAHASAN
A. PENGERTIAN RT/RW NET
RT/RW-Net adalah jaringan komputer swadaya masyarakat dalam ruang
lingkup RT/RW melalui media kabel atau Wireless 2.4 Ghz dan Hotspot sebagai
sarana komunikasi rakyat yang bebas dari undang-undang dan birokrasi
pemerintah.
Pemanfaatan RT/RW Net ini dapat dikembangkan sebagai forum
komunikasi online yang efektif bagi warga untuk saling bertukar informasi,
mengemukakan pendapat, melakukan polling ataupun pemilihan ketua RT/RW
dan lain-lain yang bebas tanpa dibatasi waktu dan jarak melalui media e-
Mail/chatting/web portal, disamping fungsi koneksi internet yang menjadi fasilitas
utama.Bahkan fasilitas tersebut dapat dikembangkan hingga menjadi media
telepon gratis dengan teknologi VoIP.
B. TEKNOLOGI JARINGAN RT/RW Net
Ada2 teknologi jaringan yang akan biasanya digunakan dalam implementasi
RT/RW Net yaitu:
1. Teknologi Wireless Wi-Fi.
Teknology yang akan digunakan untuk menghubungkan semua
komputer yang tersambung yakni dengan Wireless WiFi. Sedangkan untuk
koneksi Internet maka akan menggunakan layanan Telkom yakni Speedy.
Teknologi “Wireless Wi-Fi adalah teknology dengan standar IEEE
802.11b/g yang beroperasi pada frekuensi 2.4GHz dengan kecepatan
transfer data 11Mbps/54Mbps.
Keuntungan penggunaan teknologi”Wireless Wi-Fi” ini adalah:
1. Perangkat wireless untuk teknologi wireless Wi-Fi ini sudah umum
digunakan dan harganya sudah menjadi relatif murah.
2. Sebagian besar notebook tipe terbaru sudah dilengkapi dengan perangkat
network wireless dengan teknologi Wi-Fi ini.
3. Area jangkauan yang lebih fleksible dikarenakan tidak dibatasi oleh jaringan
distribusi seperti bila menggunakan kabel UTP maupun fiber optic. Secara
teoritis dengan daya pancar 100mW sudah dapat menjangkau area

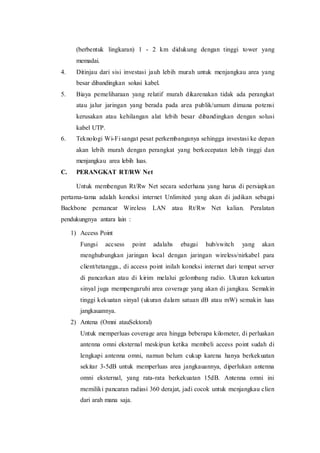

6. (berbentuk lingkaran) 1 - 2 km didukung dengan tinggi tower yang
memadai.
4. Ditinjau dari sisi investasi jauh lebih murah untuk menjangkau area yang
besar dibandingkan solusi kabel.
5. Biaya pemeliharaan yang relatif murah dikarenakan tidak ada perangkat
atau jalur jaringan yang berada pada area publik/umum dimana potensi
kerusakan atau kehilangan alat lebih besar dibandingkan dengan solusi
kabel UTP.
6. Teknologi Wi-Fi sangat pesat perkembanganya sehingga investasi ke depan
akan lebih murah dengan perangkat yang berkecepatan lebih tinggi dan
menjangkau area lebih luas.
C. PERANGKAT RT/RW Net
Untuk membengun Rt/Rw Net secara sederhana yang harus di persiapkan
pertama-tama adalah koneksi internet Unlimited yang akan di jadikan sebagai
Backbone pemancar Wireless LAN atau Rt/Rw Net kalian. Peralatan
pendukungnya antara lain :
1) Access Point
Fungsi accsess point adalahs ebagai hub/switch yang akan
menghubungkan jaringan local dengan jaringan wireless/nirkabel para
client/tetangga., di access point inilah koneksi internet dari tempat server
di pancarkan atau di kirim melalui gelombang radio. Ukuran kekuatan
sinyal juga mempengaruhi area coverage yang akan di jangkau. Semakin
tinggi kekuatan sinyal (ukuran dalam satuan dB atau mW) semakin luas
jangkauannya.
2) Antena (Omni atauSektoral)
Untuk memperluas coverage area hingga beberapa kilometer, di perluakan
antenna omni eksternal meskipun ketika membeli access point sudah di
lengkapi antenna omni, namun belum cukup karena hanya berkekuatan
sekitar 3-5dB untuk memperluas area jangkauannya, diperlukan antenna
omni eksternal, yang rata-rata berkekuatan 15dB. Antenna omni ini
memiliki pancaran radiasi 360 derajat, jadi cocok untuk menjangkau clien
dari arah mana saja.

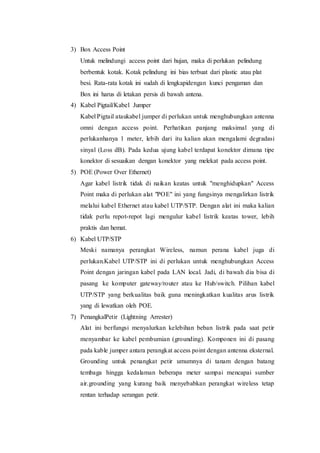

7. 3) Box Access Point
Untuk melindungi access point dari hujan, maka di perlukan pelindung
berbentuk kotak. Kotak pelindung ini bias terbuat dari plastic atau plat
besi. Rata-rata kotak ini sudah di lengkapidengan kunci pengaman dan
Box ini harus di letakan persis di bawah antena.
4) Kabel Pigtail/Kabel Jumper
Kabel Pigtail ataukabel jumper di perlukan untuk menghubungkan antenna
omni dengan access point. Perhatikan panjang maksimal yang di
perlukanhanya 1 meter, lebih dari itu kalian akan mengalami degradasi
sinyal (Loss dB). Pada kedua ujung kabel terdapat konektor dimana tipe
konektor di sesuaikan dengan konektor yang melekat pada access point.
5) POE (Power Over Ethernet)
Agar kabel listrik tidak di naikan keatas untuk "menghidupkan" Access
Point maka di perlukan alat "POE" ini yang fungsinya mengalirkan listrik
melalui kabel Ethernet atau kabel UTP/STP. Dengan alat ini maka kalian
tidak perlu repot-repot lagi mengulur kabel listrik keatas tower, lebih
praktis dan hemat.
6) Kabel UTP/STP
Meski namanya perangkat Wireless, namun perana kabel juga di
perlukan.Kabel UTP/STP ini di perlukan untuk menghubungkan Access
Point dengan jaringan kabel pada LAN local. Jadi, di bawah dia bisa di
pasang ke komputer gateway/router atau ke Hub/switch. Pilihan kabel
UTP/STP yang berkualitas baik guna meningkatkan kualitas arus listrik
yang di lewatkan oleh POE.
7) PenangkalPetir (Lightning Arrester)
Alat ini berfungsi menyalurkan kelebihan beban listrik pada saat petir
menyambar ke kabel pembumian (grounding). Komponen ini di pasang
pada kable jumper antara perangkat access point dengan antenna eksternal.
Grounding untuk penangkat petir umumnya di tanam dengan batang
tembaga hingga kedalaman beberapa meter sampai mencapai sumber
air.grounding yang kurang baik menyebabkan perangkat wireless tetap
rentan terhadap serangan petir.

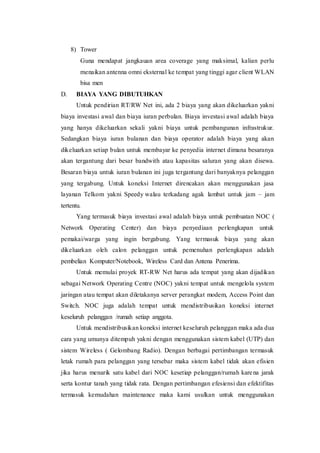

8. 8) Tower
Guna mendapat jangkauan area coverage yang maksimal, kalian perlu
menaikan antenna omni eksternal ke tempat yang tinggi agar client WLAN
bisa men
D. BIAYA YANG DIBUTUHKAN
Untuk pendirian RT/RW Net ini, ada 2 biaya yang akan dikeluarkan yakni
biaya investasi awal dan biaya iuran perbulan. Biaya investasi awal adalah biaya
yang hanya dikeluarkan sekali yakni biaya untuk pembangunan infrastrukur.
Sedangkan biaya iuran bulanan dan biaya operator adalah biaya yang akan
dikeluarkan setiap bulan untuk membayar ke penyedia internet dimana besaranya
akan tergantung dari besar bandwith atau kapasitas saluran yang akan disewa.
Besaran biaya untuk iuran bulanan ini juga tergantung dari banyaknya pelanggan
yang tergabung. Untuk koneksi Internet direncakan akan menggunakan jasa
layanan Telkom yakni Speedy walau terkadang agak lambat untuk jam – jam
tertentu.
Yang termasuk biaya investasi awal adalah biaya untuk pembuatan NOC (
Network Operating Center) dan biaya penyediaan perlengkapan untuk
pemakai/warga yang ingin bergabung. Yang termasuk biaya yang akan
dikeluarkan oleh calon pelanggan untuk pemenuhan perlengkapan adalah
pembelian Komputer/Notebook, Wireless Card dan Antena Penerima.
Untuk memulai proyek RT-RW Net harus ada tempat yang akan dijadikan
sebagai Network Operating Centre (NOC) yakni tempat untuk mengelola system
jaringan atau tempat akan diletakanya server perangkat modem, Access Point dan
Switch. NOC juga adalah tempat untuk mendistribusikan koneksi internet
keseluruh pelanggan /rumah setiap anggota.
Untuk mendistribusikan koneksi internet keseluruh pelanggan maka ada dua
cara yang umunya ditempuh yakni dengan menggunakan sistem kabel (UTP) dan
sistem Wireless ( Gelombang Radio). Dengan berbagai pertimbangan termasuk
letak rumah para pelanggan yang tersebar maka sistem kabel tidak akan efisien
jika harus menarik satu kabel dari NOC kesetiap pelanggan/rumah karena jarak
serta kontur tanah yang tidak rata. Dengan pertimbangan efesiensi dan efektifitas
termasuk kemudahan maintenance maka kami usulkan untuk menggunakan

9. system Wireless ketika akan mendistribusikan koneksi internet kesetiap rumah
termasuk pembentukan system jaringan komputer atau Local Area Network
(LAN).
1. Peralatan yang dibutuhkan ( Untuk Kebutuhan Calon Pelanggan )
Setiap warga yang ingin bergabung dalam komunitas RT/RW net ini maka
peralatan yang dibutuhkan adalah :
1. PC Desktop/Notebook
2. Kartu Wireless ( untuk komputer/Notebook yang belum memilki Card
Wireless/WiFi)
3. Antena Yagi atau Wajan Bolik
Adapun perkiraan harga atau biaya yang perlukan untuk penyediaan
hardware ini adalah:
No. Jenis Peralatan Perkiraan Harga Keterangan
1. PC Desktop/Notebook Tergantung Tipe/Spech
2.
Kartu Wireless
(USB/PCI Card)
Sekitar Rp. 300.000
Khusus untuk
komputer/Notebook
yang belum
memilki kartu
jaringan.
3. Antena
Sekitar Rp.300.000 s/d
Rp. 500.000
Bisa juga dengan
membuat sendiri
Semua biaya untuk perlengkapan diatas adalah komponen biaya yang
dibutukan oleh warga jika ingin bergabung dengan RT/RW. Jenis PC yang cocok
buat warga, tipe wirless card yang bagus dan berkualitas serta jenis antena
penerima yang akan dipasang disetiap rumah dan hal – hal lain yang warga ingin
ketahui sebelum membeli perangkat – perangkat tersebut maka nantinya akan kita
diskusikan bersama.
2. Perkiraan Biaya Pembangunan NOC ( Hardware & Tower /Antena)
Tempat yang menjadi NOC akan dibangun sebuah tower/antena dengan
ketinggian sekitar 25 meter sehingga bisa menjangkau seluruh rumah di Blok A

10. termasuk rumah yang ada di Blok D. Dari tower ini akan dipasang sebuah antena
dan Access Point sehingga frekuensi radio atau sinyal dapat ditangkap oleh semua
pelanggan. perkiraan kebutuhan danauntuk memenuhi kebutuhan pendirian NOC
adalah :
No. Jenis Peralatan
Unit/
Set
Harga Keterangan
1. PC Server/Router/Gateway 1
Rp.
4.000.000
Pentium Dual Core
E2140, 512MB
DDR2, 80GB HDD
SATA, 52x CD-
ROM, VGA
Integrated 128MB
(shared), 56K
Modem, Audio,
GbE NIC, Non OS -
BUNDLE 15" CRT
Monitor
2. Access Point 1 Rp. 648.400
LINKSYS WRT54GL
Wireless-G Broadband
Router with Linux
3.
SMA to N-Male pig tail
cable
1 Rp. 45.000
4.
N-Male to N-Female
antenna
cable @ 25m cable
LM400
1 Rp. 400.000
6. RJ-45 Connector 1 Rp. 70.000

11. box
7. Omni Antena 1 Rp. 600.000
8.
Konstruksi Antenna +
Kabel Grounding +/-
35m
1
set
Rp.
9.500.000
Triangle 5 stick, 25
Meter Galvanis ( sudah
termasuk biaya
pemasangan dan Intalasi)
9. Switch
1
unit
Rp. 300.000
3COM 3C16790B
OfficeConnect 5-Port
10/100Base-T,
Autosensing
Total Perkiraan Rp. 15.518.400
Dari tabel diatas maka biaya untuk pembangunan NOC adalahRp.
15.518.400. Biaya tersebut adalah biaya yang akan ditanggung bersama oleh
warga yang ingin bergabung dengan RT/RW Net. Semakin banyak warga yang
bergabung maka semakin murah biaya yang akan dikeluarkan untuk
pembangunan NOC ini.
Adapun Biaya Pegawai/OperatorRT/RW Net yang akan kita bangun,
karena akan terhubung dengan internet selama 24 jam sehari selama sebulan
penuh. Untuk menjaga agar jaringan komputer ini berjalan dengan baik dan
ketersediaan internet selalu terjaga (suistanabel) maka direncanakana untuk
merekrut seorang pegawai khusus untuk menjaga, memonitor dan memperbaiki
jika ada kerusakan yang terjadi termasuk mengurus bagian administrasi seperti
melakukan penagihan iuran kepada setiap pelanggan. Perkiraan awal untuk gaji
operator ini perbulan adalah Rp. 500.000.
1. SYSTEM MANAGEMENT/CARA PENGELOLAAN
Karena Konsep RT/RW Net ini dari warga dan untuk warga maka hal –
hal yang behubungan dengan struktur organisasi, mekanisme pengelolaan yang
transparan dan profesional, pemilihan vendor atau suplier yang akan membangun
tower, mekanisme pendanaan untuk pendirian NOC, besaran iuran yang

12. dibayarkan untuk penyewaan Speedy, besaran dana yang akan disimpan untuk
biaya perawatan serta hal – hal lain yang berhubungan dengan pengelolaan
RT/RW ini maka akan dibicarkan bersama pada suatu rapat terbuka yang akan
dikordinir oleh masing – masing pengurus RT.
Hal lain yang perlu kita bicarakan juga adalah tempat untuk pembangunan
NOC. Persyaratan utama untuk NOC ini adalah tempat tersebut sudah tersedia
saluran telpon untuk koneksi speedy dan saluran listrik untuk perangkat hardware/
komputer dan ada luas tanah sekitar 16 meter persegi utuk pembangunan tower
triangle dengan ketinggina sekitar 25 m.
Biaya Investasi awal untuk pendirian RT/RW ini termasuk mahal tapi
biaya tersebut akan menjadi murah jika warga yang bergabung semakin banyak.
Untuk melihat besaran iuran bersama yang warga akan keluarkan untuk
pembangunan NOC dapat kita lihat dari ilustrasi berikut :
No.
Jumlah
Calon
Pelanggan
Biaya Pembangunan
NOC
Besaran
Iuran
Keterangan
1. 15
Rp. 15.518.400
Rp.
1.034.560
2. 20 Rp. 775.920
3. 25 Rp. 620.736
4. 30 Rp. 517.280
5. 35 Rp. 443.382
6. 40 Rp. 387.960
