2. VLSM
PERTEMUAN IX
VARIABEL LENGTH SUBNET MASKING

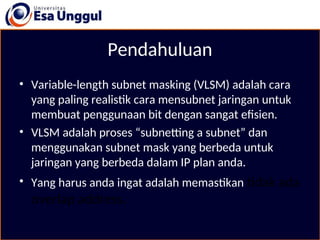

3. Pendahuluan
• Variable-length subnet masking (VLSM) adalah cara
yang paling realistik cara mensubnet jaringan untuk
membuat penggunaan bit dengan sangat efisien.
• VLSM adalah proses “subnetting a subnet” dan
menggunakan subnet mask yang berbeda untuk
jaringan yang berbeda dalam IP plan anda.
• Yang harus anda ingat adalah memastikan tidak ada
overlap address.

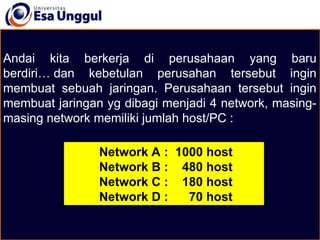

7. Andai kita berkerja di perusahaan yang baru
berdiri… dan kebetulan perusahan tersebut ingin
membuat sebuah jaringan. Perusahaan tersebut ingin
membuat jaringan yg dibagi menjadi 4 network, masing-
masing network memiliki jumlah host/PC :
Network A : 1000 host
Network B : 480 host
Network C : 180 host
Network D : 70 host

8. Dalam cara penghitungan VLSM kita mengurutkan
jumlah host terbesar di paling atas sampai yg terkecil.
Kita buat ip privatnya yaitu 200.200.200.0/24.
*Penjelasan kenapa submask bisa seperti diatas :
dalam IPv4 kita punya 32 bit dibagi menjadi 4 oktet,
Nah 1 oktet isi 8 bit klo kita buat ilustrasi :
xxxxxxxx.oooooooo.pppppppp.aaaaaaaa yg dimaksd
prefix 24 yaitu masuk di akhir oktet P.
Jd binernya gini :
11111111.11111111.11111111.00000000
= 255.255.255.0

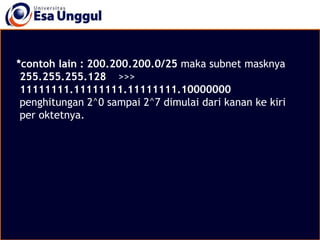

9. *contoh lain : 200.200.200.0/25 maka subnet masknya
255.255.255.128 >>>
11111111.11111111.11111111.10000000
penghitungan 2^0 sampai 2^7 dimulai dari kanan ke kiri
per oktetnya.

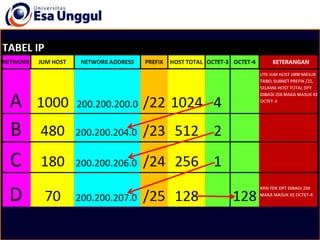

10. Contoh VLSM
• Kelas C network – 200.200.200.0/25 anda diminta membuat IP
plan dengan menggunakan VLSM

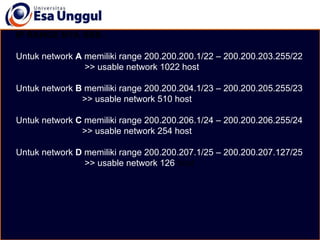

12. IP RANGE NYA SBB :
Untuk network A memiliki range 200.200.200.1/22 – 200.200.203.255/22
>> usable network 1022 host
Untuk network B memiliki range 200.200.204.1/23 – 200.200.205.255/23
>> usable network 510 host
Untuk network C memiliki range 200.200.206.1/24 – 200.200.206.255/24
>> usable network 254 host
Untuk network D memiliki range 200.200.207.1/25 – 200.200.207.127/25
>> usable network 126 host

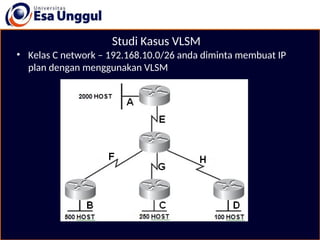

15. Studi Kasus VLSM
• Kelas C network – 192.168.10.0/26 anda diminta membuat IP
plan dengan menggunakan VLSM

16. Tugas
• Buat tabel yang berisikan sbb :
1. (Network, Jml host yg diinginkan, Network address,
Prefix, Host total, Octet-3, Octet-4).
2. Buat IP Range nya.
3. Buat Konfigurasi beserta IP address nya.
