1. PMM/JKM/J2003/SESI JULAI 2009

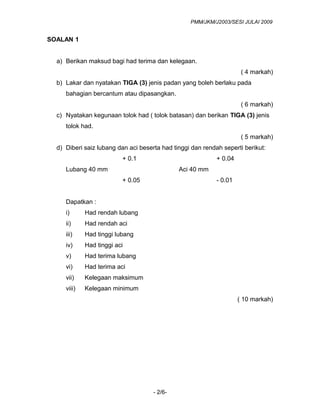

SOALAN 1
a) Berikan maksud bagi had terima dan kelegaan.
( 4 markah)
b) Lakar dan nyatakan TIGA (3) jenis padan yang boleh berlaku pada
bahagian bercantum atau dipasangkan.
( 6 markah)
c) Nyatakan kegunaan tolok had ( tolok batasan) dan berikan TIGA (3) jenis
tolok had.
( 5 markah)
d) Diberi saiz lubang dan aci beserta had tinggi dan rendah seperti berikut:
+ 0.1 + 0.04
Lubang 40 mm Aci 40 mm
+ 0.05 - 0.01
Dapatkan :
i) Had rendah lubang
ii) Had rendah aci
iii) Had tinggi lubang
iv) Had tinggi aci
v) Had terima lubang
vi) Had terima aci
vii) Kelegaan maksimum
viii) Kelegaan minimum
( 10 markah)
- 2/6-

2. PMM/JKM/J2003/SESI JULAI 2009

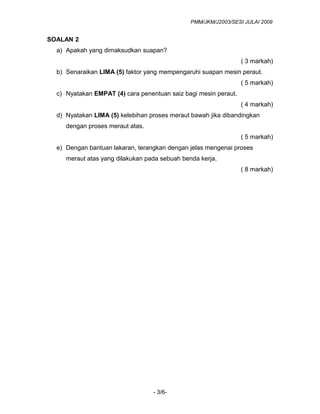

SOALAN 2
a) Apakah yang dimaksudkan suapan?
( 3 markah)
b) Senaraikan LIMA (5) faktor yang mempengaruhi suapan mesin peraut.
( 5 markah)
c) Nyatakan EMPAT (4) cara penentuan saiz bagi mesin peraut.
( 4 markah)
d) Nyatakan LIMA (5) kelebihan proses meraut bawah jika dibandingkan
dengan proses meraut atas.
( 5 markah)
e) Dengan bantuan lakaran, terangkan dengan jelas mengenai proses
meraut atas yang dilakukan pada sebuah benda kerja.
( 8 markah)
