IPv6セキュリティ　はじめの一歩

IPv6セキュリティ
はじめの一歩
徳島大学大平健司
https://en.wikipedia.org/wiki/File:Aldrin_Apollo_11.jpg

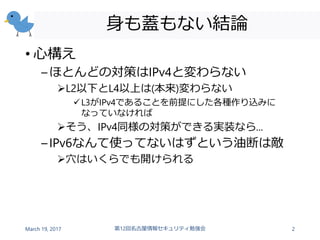

身も蓋もない結論
• 心構え
–ほとんどの対策はIPv4と変わらない
L2以下とL4以上は(本来)変わらない
L3がIPv4であることを前提にした各種作り込みに
なっていなければ
そう、IPv4同様の対策ができる実装なら...
–IPv6なんて使ってないはずという油断は敵
穴はいくらでも開けられる
March 19, 2017 第12回名古屋情報セキュリティ勉強会 2

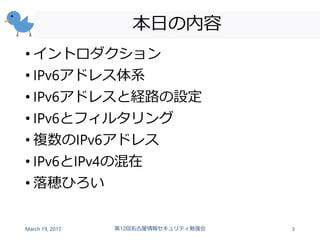

本日の内容
• イントロダクション
• IPv6アドレス体系
• IPv6アドレスと経路の設定
• IPv6とフィルタリング
• 複数のIPv6アドレス
• IPv6とIPv4の混在
• 落穂ひろい

避けたい状況
http://www.itu.int/en/ITU-D/Regional-Presence/AsiaPacific
/Documents/s11-ipv6-securingtransitionmechanisms.pdf

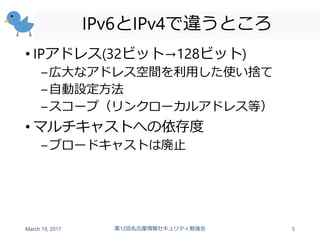

IPv6とIPv4で違うところ
• IPアドレス(32ビット→128ビット)
–広大なアドレス空間を利用した使い捨て
–自動設定方法
–スコープ（リンクローカルアドレス等）
• マルチキャストへの依存度
–ブロードキャストは廃止

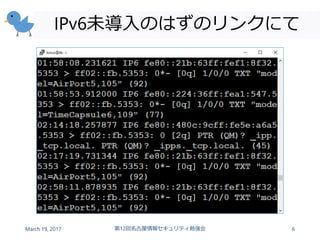

IPv6未導入のはずのリンクにて

見えていたもの
• IPv6パケット
–リンクローカルアドレス（fe80::...）
–マルチキャストアドレス（ff02::...）
• IPv6で話をしようとしている機器がいる
–今のところは特に悪いことはなさそう
–これらに偽設定情報を食わせると...

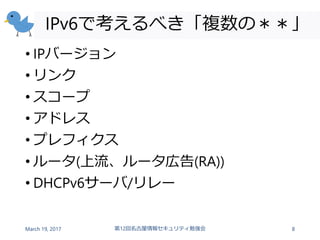

IPv6で考えるべき「複数の＊＊」
• IPバージョン
• リンク
• スコープ
• アドレス
• プレフィクス
• ルータ(上流、ルータ広告(RA))
• DHCPv6サーバ/リレー

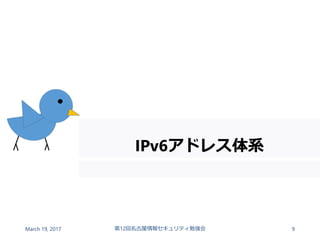

IPv6アドレス体系

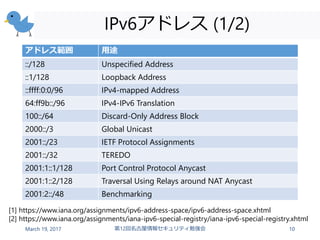

IPv6アドレス (1/2)
アドレス範囲用途
::/128 Unspecified Address
::1/128 Loopback Address
::ffff:0:0/96 IPv4-mapped Address
64:ff9b::/96 IPv4-IPv6 Translation
100::/64 Discard-Only Address Block
2000::/3 Global Unicast
2001::/23 IETF Protocol Assignments
2001::/32 TEREDO
2001:1::1/128 Port Control Protocol Anycast
2001:1::2/128 Traversal Using Relays around NAT Anycast
2001:2::/48 Benchmarking
[1] https://www.iana.org/assignments/ipv6-address-space/ipv6-address-space.xhtml
[2] https://www.iana.org/assignments/iana-ipv6-special-registry/iana-ipv6-special-registry.xhtml

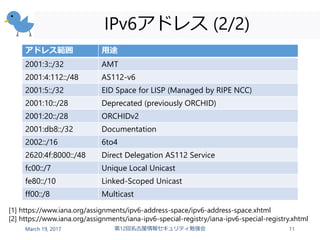

IPv6アドレス (2/2)
アドレス範囲用途
2001:3::/32 AMT
2001:4:112::/48 AS112-v6
2001:5::/32 EID Space for LISP (Managed by RIPE NCC)
2001:10::/28 Deprecated (previously ORCHID)
2001:20::/28 ORCHIDv2
2001:db8::/32 Documentation
2002::/16 6to4
2620:4f:8000::/48 Direct Delegation AS112 Service
fc00::/7 Unique Local Unicast
fe80::/10 Linked-Scoped Unicast
ff00::/8 Multicast
[1] https://www.iana.org/assignments/ipv6-address-space/ipv6-address-space.xhtml
[2] https://www.iana.org/assignments/iana-ipv6-special-registry/iana-ipv6-special-registry.xhtml

IPv6アドレスとスコープ
• スコープ一覧 (RFC 4291, 7346)
• リンクローカルアドレスが多用される
– <address>%<zone_id> の形で表現
– 「サイト出口」での追跡・制御は不可能
番号名前
1 Interface-Local scope
2 Link-Local scope
3 Realm-Local scope
4 Admin-Local scope
5 Site-Local scope
8 Organization-Local scope
e Global scope

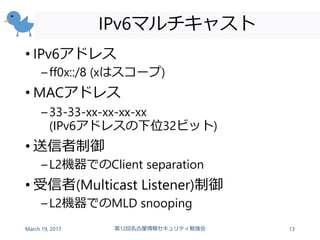

IPv6マルチキャスト
• IPv6アドレス
–ff0x::/8 (xはスコープ)
• MACアドレス
–33-33-xx-xx-xx-xx
(IPv6アドレスの下位32ビット)
• 送信者制御
–L2機器でのClient separation
• 受信者(Multicast Listener)制御
–L2機器でのMLD snooping

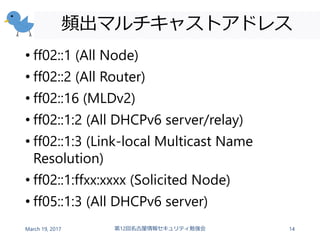

頻出マルチキャストアドレス
• ff02::1 (All Node)
• ff02::2 (All Router)
• ff02::16 (MLDv2)
• ff02::1:2 (All DHCPv6 server/relay)
• ff02::1:3 (Link-local Multicast Name
Resolution)
• ff02::1:ffxx:xxxx (Solicited Node)
• ff05::1:3 (All DHCPv6 server)

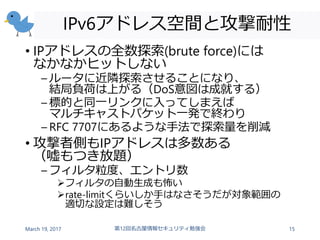

IPv6アドレス空間と攻撃耐性
• IPアドレスの全数探索(brute force)には
なかなかヒットしない
– ルータに近隣探索させることになり、
結局負荷は上がる（DoS意図は成就する）
– 標的と同一リンクに入ってしまえば
マルチキャストパケット一発で終わり
– RFC 7707にあるような手法で探索量を削減
• 攻撃者側もIPアドレスは多数ある
（嘘もつき放題）
– フィルタ粒度、エントリ数
フィルタの自動生成も怖い
rate-limitくらいしか手はなさそうだが対象範囲の
適切な設定は難しそう

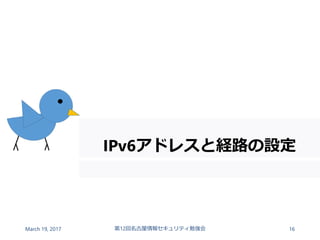

IPv6アドレスと経路の設定

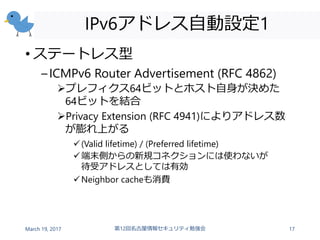

IPv6アドレス自動設定1
• ステートレス型
–ICMPv6 Router Advertisement (RFC 4862)
プレフィクス64ビットとホスト自身が決めた
64ビットを結合
Privacy Extension (RFC 4941)によりアドレス数
が膨れ上がる
(Valid lifetime) / (Preferred lifetime)
端末側からの新規コネクションには使わないが
待受アドレスとしては有効
Neighbor cacheも消費

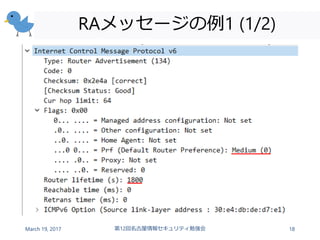

RAメッセージの例1 (1/2)

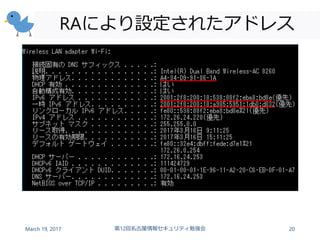

RAにより設定されたアドレス

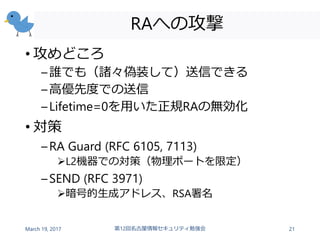

RAへの攻撃
• 攻めどころ
–誰でも（諸々偽装して）送信できる
–高優先度での送信
–Lifetime=0を用いた正規RAの無効化
• 対策
–RA Guard (RFC 6105, 7113)
L2機器での対策（物理ポートを限定）
–SEND (RFC 3971)
暗号的生成アドレス、RSA署名

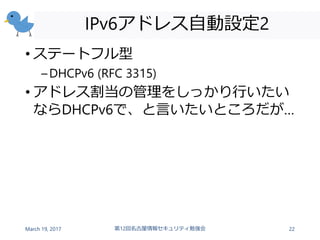

IPv6アドレス自動設定2
• ステートフル型
–DHCPv6 (RFC 3315)
• アドレス割当の管理をしっかり行いたい
ならDHCPv6で、と言いたいところだが…

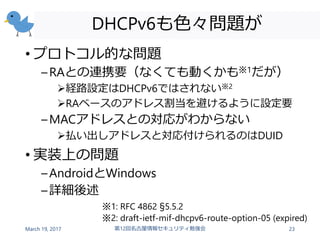

DHCPv6も色々問題が
• プロトコル的な問題
–RAとの連携要（なくても動くかも※1だが）
経路設定はDHCPv6ではされない※2
RAベースのアドレス割当を避けるように設定要
–MACアドレスとの対応がわからない
払い出しアドレスと対応付けられるのはDUID
• 実装上の問題
–AndroidとWindows
–詳細後述
※1: RFC 4862 §5.5.2
※2: draft-ietf-mif-dhcpv6-route-option-05 (expired)

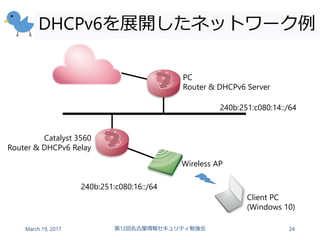

DHCPv6を展開したネットワーク例
240b:251:c080:16::/64
240b:251:c080:14::/64
PC
Router & DHCPv6 Server
Catalyst 3560
Router & DHCPv6 Relay
Wireless AP
Client PC
(Windows 10)

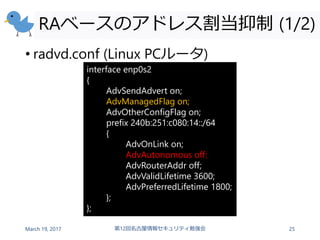

RAベースのアドレス割当抑制 (1/2)
• radvd.conf (Linux PCルータ)
interface enp0s2
{
AdvSendAdvert on;
AdvManagedFlag on;
AdvOtherConfigFlag on;
prefix 240b:251:c080:14::/64
{
AdvOnLink on;
AdvAutonomous off;
AdvRouterAddr off;
AdvValidLifetime 3600;
AdvPreferredLifetime 1800;
};
};

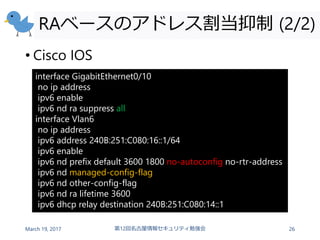

RAベースのアドレス割当抑制 (2/2)
• Cisco IOS
interface GigabitEthernet0/10
no ip address
ipv6 enable
ipv6 nd ra suppress all
interface Vlan6
no ip address
ipv6 address 240B:251:C080:16::1/64
ipv6 enable
ipv6 nd prefix default 3600 1800 no-autoconfig no-rtr-address
ipv6 nd managed-config-flag
ipv6 nd other-config-flag
ipv6 nd ra lifetime 3600
ipv6 dhcp relay destination 240B:251:C080:14::1

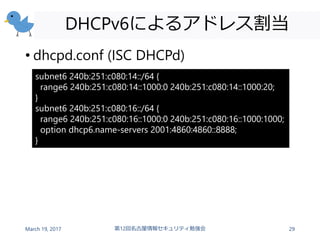

DHCPv6によるアドレス割当
• dhcpd.conf (ISC DHCPd)
subnet6 240b:251:c080:14::/64 {
range6 240b:251:c080:14::1000:0 240b:251:c080:14::1000:20;
}
subnet6 240b:251:c080:16::/64 {
range6 240b:251:c080:16::1000:0 240b:251:c080:16::1000:1000;
option dhcp6.name-servers 2001:4860:4860::8888;
}

DHCPv6メッセージの例

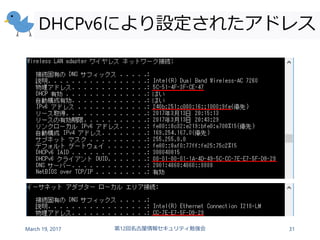

DHCPv6により設定されたアドレス

IPv6アドレスとMACアドレスの紐付け
• Neighbor cache
–ip -6 neighbor
–netsh interface ipv6 show neighbors
–show ipv6 neighbors
• DHCPサーバでの記録
–DHCP(v4)ではMACアドレスとIPv4アドレス
–DHCPv6ではDUIDとIPv6アドレス
• DUIDとMACアドレスの紐づけ
–DHCP relay越しでは対応付けが難しい

DHCPv6実装の問題
• Android
–そもそもDHCPv6が実装されていない
–http://www.techrepublic.com/article/android
s-lack-of-dhcpv6-support-poses-security-
and-ipv6-deployment-issues/
• Windows 10
–Renewに失敗する
–手動 ipconfig /renew6 連打により暫定対処
–https://social.technet.microsoft.com/Forums
/windows/en-US/4d167816-bc56-4003-
bc97-232b9dbcc1ca/

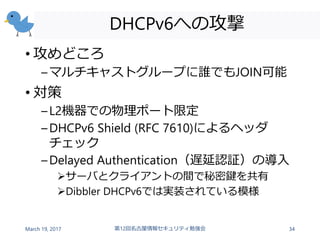

DHCPv6への攻撃
• 攻めどころ
–マルチキャストグループに誰でもJOIN可能
• 対策
–L2機器での物理ポート限定
–DHCPv6 Shield (RFC 7610)によるヘッダ
チェック
–Delayed Authentication（遅延認証）の導入
サーバとクライアントの間で秘密鍵を共有
Dibbler DHCPv6では実装されている模様

プレフィクス割当 (1/2)
• エンドサイトがプロバイダから得る
標準的なアドレス空間は/56
–https://www.nic.ad.jp/doc/jpnic-01167.html
–大学とかの規模であれば/48の場合も
http://w4a.sinet.ad.jp/service/network/l3/ipv6/as
signment/
• 1リンクは標準的に/64
• サイト内のアドレス(プレフィクス)割当
–集約しやすさを考慮に入れる必要有

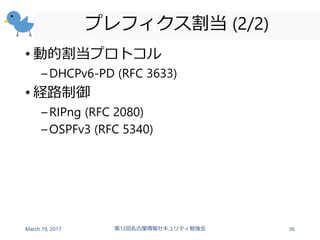

プレフィクス割当 (2/2)
• 動的割当プロトコル
–DHCPv6-PD (RFC 3633)
• 経路制御
–RIPng (RFC 2080)
–OSPFv3 (RFC 5340)

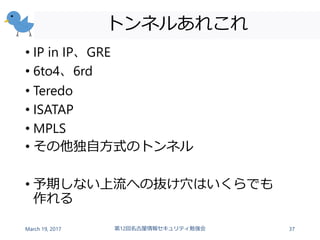

トンネルあれこれ
• IP in IP、GRE
• 6to4、6rd
• Teredo
• ISATAP
• MPLS
• その他独自方式のトンネル
• 予期しない上流への抜け穴はいくらでも
作れる

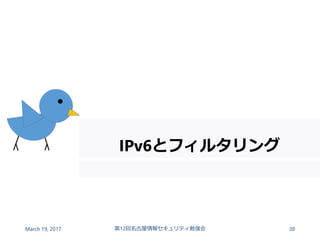

IPv6とフィルタリング

流入フィルタ
• uRPF (unicast Reverse Path Forwarding)
–RFC 3704 (BCP 84)
240b:251:c080:16::/64
240b:251:c080:14::/64
Router
Router
Wireless AP
Client PC
×
Src=240b:251:c080:16::xxxx
Strict uRPFの例

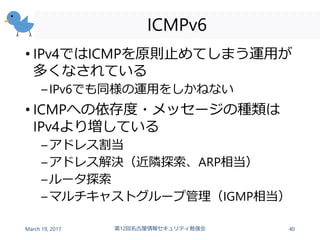

ICMPv6
• IPv4ではICMPを原則止めてしまう運用が
多くなされている
–IPv6でも同様の運用をしかねない
• ICMPへの依存度・メッセージの種類は
IPv4より増している
–アドレス割当
–アドレス解決（近隣探索、ARP相当）
–ルータ探索
–マルチキャストグループ管理（IGMP相当）

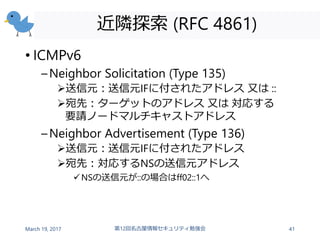

近隣探索 (RFC 4861)
• ICMPv6
–Neighbor Solicitation (Type 135)
送信元：送信元IFに付されたアドレス又は ::
宛先：ターゲットのアドレス又は対応する
要請ノードマルチキャストアドレス
–Neighbor Advertisement (Type 136)
送信元：送信元IFに付されたアドレス
宛先：対応するNSの送信元アドレス
NSの送信元が::の場合はff02::1へ

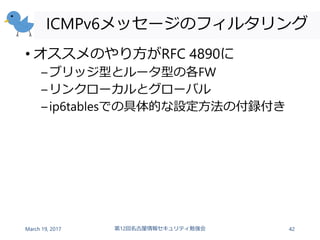

ICMPv6メッセージのフィルタリング
• オススメのやり方がRFC 4890に
–ブリッジ型とルータ型の各FW
–リンクローカルとグローバル
–ip6tablesでの具体的な設定方法の付録付き

複数のIPv6アドレス

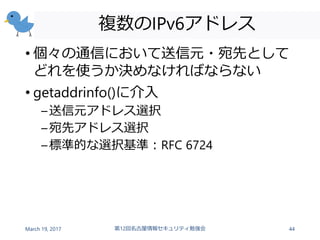

複数のIPv6アドレス
• 個々の通信において送信元・宛先として
どれを使うか決めなければならない
• getaddrinfo()に介入
–送信元アドレス選択
–宛先アドレス選択
–標準的な選択基準：RFC 6724

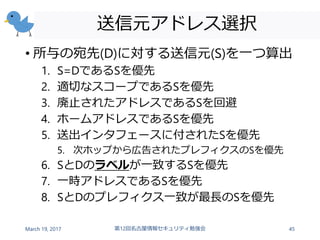

送信元アドレス選択
• 所与の宛先(D)に対する送信元(S)を一つ算出
1. S=DであるSを優先
2. 適切なスコープであるSを優先
3. 廃止されたアドレスであるSを回避
4. ホームアドレスであるSを優先
5. 送出インタフェースに付されたSを優先
5. 次ホップから広告されたプレフィクスのSを優先
6. SとDのラベルが一致するSを優先
7. 一時アドレスであるSを優先
8. SとDのプレフィクス一致が最長のSを優先

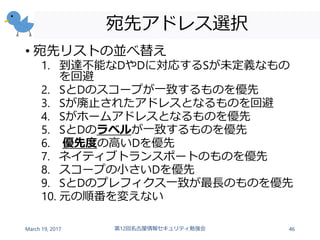

宛先アドレス選択
• 宛先リストの並べ替え
1. 到達不能なDやDに対応するSが未定義なもの
を回避
2. SとDのスコープが一致するものを優先
3. Sが廃止されたアドレスとなるものを回避
4. Sがホームアドレスとなるものを優先
5. SとDのラベルが一致するものを優先
6. 優先度の高いDを優先
7. ネイティブトランスポートのものを優先
8. スコープの小さいDを優先
9. SとDのプレフィクス一致が最長のものを優先
10. 元の順番を変えない

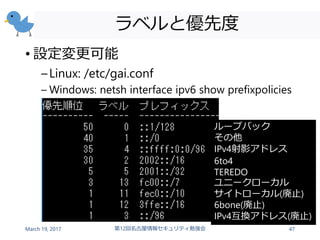

ラベルと優先度
• 設定変更可能
–Linux: /etc/gai.conf
– Windows: netsh interface ipv6 show prefixpolicies
ループバック
その他
IPv4射影アドレス
6to4
TEREDO
ユニークローカル
サイトローカル(廃止)
6bone(廃止)
IPv4互換アドレス(廃止)

IPv6とIPv4の混在

Happy Eyeballs
• 目的：IPv4フォールバックの時間を短く
• 規約：RFC 6555
– IPv4のSYNとIPv6のSYNを両方投げる
少しだけIPv6を優先する
 各SYNは150-250ms間隔（推奨値）
IPv6での接続成否を一定期間記憶
A/AAAAが複数ある場合、下記優先順
1. 最優先のIPv6アドレス
2. IPv4アドレス
3. その他のIPアドレス
– 先にSYN+ACKが返ってきた方を使う
– アプリケーションでの実装がシンプル
OSでの実装の場合、RFC6724と要調整

落穂ひろい

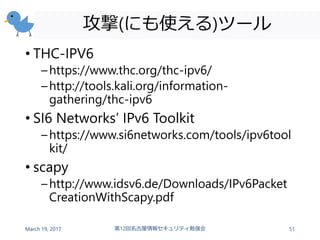

攻撃(にも使える)ツール
• THC-IPV6
–https://www.thc.org/thc-ipv6/
–http://tools.kali.org/information-
gathering/thc-ipv6
• SI6 Networks’ IPv6 Toolkit
–https://www.si6networks.com/tools/ipv6tool
kit/
• scapy
–http://www.idsv6.de/Downloads/IPv6Packet
CreationWithScapy.pdf

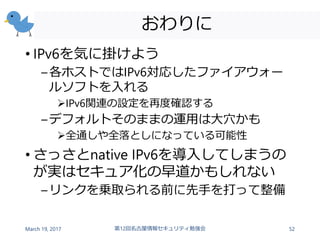

おわりに
• IPv6を気に掛けよう
–各ホストではIPv6対応したファイアウォー
ルソフトを入れる
IPv6関連の設定を再度確認する
–デフォルトそのままの運用は大穴かも
全通しや全落としになっている可能性
• さっさとnative IPv6を導入してしまうの
が実はセキュア化の早道かもしれない
–リンクを乗取られる前に先手を打って整備

参考文献
• Philip Smith, ``IPv6 Security,’’
ITU/APNIC/MICT IPv6 Security Workshop,
May 2016.
• 志田智ら, ``マスタリングTCP/IP IPv6編
第2版,’’ オーム社, 2013.
• Scott Hogg, et al., ``IPv6 Security,’’ Cisco
Press, 2009.
