Ipv6

ĐẠI HỌC DUY TÂN
KHOA ĐIỆN TỬ VIỄN THÔNG

GIẢNG VIÊN: NGUYỄN LÊ MAI DUYÊN
NHÓM SVTH: VÕ KHẮC THẮNG
NGUYỄN NGHĨA HIỆP
NGUYỄN VĂN THƯƠNG
LỚP: K15EVT

TỔNG QUAN IPv6

NHỮNG HẠN CHẾ CỦA IPv4

SỰ THIẾU HỤT ĐỊA CHỈ

CẤU TRÚC ĐỊNH TUYẾN KHÔNG HIỆU QUẢ

HẠN CHẾ TÍNH BẢO MẬT VÀ KẾT NỐI
ĐẦU CUỐI – ĐẦU CUỐI

TỔNG QUAN IPv6
KIẾN TRÚC
CỦA IPv6

KHÔNG GIAN ĐỊA CHỈ
2128= 340 282 366 920 938 463 463 374 607 431 768 211 456

TỔNG QUAN IPv6
SO SÁNH HEADER CỦA IPv4 VÀ IPv6

TỔ NG QUAN IPv6
SO SÁNH IPv4 VÀ IPv6

Trường Flow Label
 Trường hoàn toàn mới trong IPv6, có 20 bit chiều dài.
 Trường này biểu diễn luồng cho gói tin và được sử dụng trong các kỹ
thuật chuyển mạch đa lớp , nhờ đó các gói tin được chuyển mạch nhanh
hơn trước.
 Nơi gửi gói tin hoặc thiết bị hiện thời có thể xác định một chuỗi các gói tin,
ví dụ VoIP, thành 1 dòng, và yêu cầu dịch vụ cụ thể cho dòng đó.
 Tuy nhiên, những thiết bị này không những kiểm tra thông tin tầng IP ví dụ
địa chỉ nơi gửi và nơi nhận, mà còn phải kiểm tra cả số port là thông tin
thuộc về tầng cao hơn. Trường Flow Label trong IPv6 cố gắng đặt tất cả
những thông tin cần thiết vào cùng nhau và cung cấp chúng tại tầng IP.

TỔNG QUAN IPv6
MỘT SỐ TÍNH NĂNG VƯỢT TRỘI CỦA IPv6 SO VỚI IPv4

Đơn giản hóa việc đặt địa chỉ Host

Tự động cấu hình địa chỉ

Một Interface có thể được gán nhiều địa chỉ

Tổng hợp địa chỉ

End-to-end mà không cần NAT

Hỗ trợ tốt tính năng di động

Tính năng bảo mật cao

Hiệu suất cao

TỔNG QUAN IPv6
CÁC QUY TẮC BIỂU DIỄN

128 bits
Format
X : X : X : X : X : X : X : X
16 bits

X : 16 bits, được biểu diễn dưới dạng số
hexadicemal, ví dụ: FA08, 2013, FEC4, 0031…

Ví dụ:
2031:0000:130F:0000:0000:09C0:876A:130B
1088:0:0:0:8:800:200C:463A

TỔNG QUAN IPv6

Trong dãy địa chỉ IPv6, nếu có số 0 đứng đầu có thể lượt bỏ.

0081 81
0F01 F01
0000 0

TỔNG QUAN IPv6

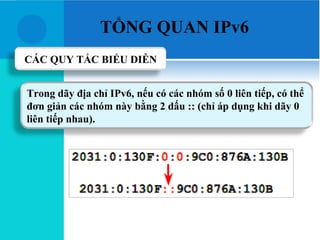

Trong dãy địa chỉ IPv6, nếu có các nhóm số 0 liên tiếp, có thể
đơn giản các nhóm này bằng 2 dấu :: (chỉ áp dụng khi dãy 0
liên tiếp nhau).

TỔNG QUAN IPv6

Trong IPv6, chúng ta chỉ có thể sử dụng 2 dấu hai chấm một
lần với địa chỉ. Không được viết ::AB65:8952::, vì nếu viết
như thế sẽ gây nhầm lần khi dịch ra đầy đủ.

2031::130f::9c0:876a:130b

FEC0::FCB9:0067::2A4

CÁC LOẠI ĐỊA CHỈ IPv6

Unicast
Address

Multicast Anycast
Address Address


Unicast Address

Global Unicast Address

Link-local Address

Site-local Address

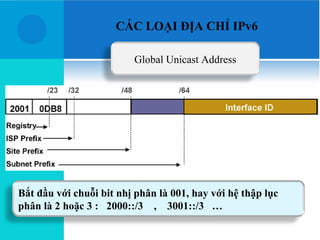

Global Unicast Address

Bắt đầu với chuỗi bit nhị phân là 001, hay với hệ thập lục
phân là 2 hoặc 3 : 2000::/3 , 3001::/3 …


Link-local Address

Trong Link-local Address: 64 bit đầu là giá trị cố định
không thay đổi tương ứng với prefix là FE80::/10

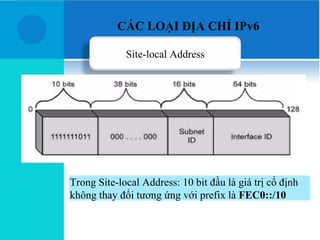

Site-local Address

Trong Site-local Address: 10 bit đầu là giá trị cố định
không thay đổi tương ứng với prefix là FEC0::/10


Multicast Address


Multicast Address

- Địa chỉ IPv6 Multicast được định
nghĩa với prefix là FF::/8
- Từ FF00:: đến FF0F:: là địa chỉ
dành riêng được quy định bởi IANA để
sử dụng cho mục đích Multicast.
- Octet thứ hai chỉ ra cờ (flag) và phạm
vi (Scope) của địa chỉ multicast.


Multicast Address

Flag xác định thời gian sống của địa chỉ. Có 2 giá trị của flag :
Flag = 0 : Địa chỉ multilcast vĩnh viễn.
Flag = 1 : Địa chỉ multilcast tạm thời.

Scope chỉ ra phạm vi hoạt động của địa chỉ. Có 7 giá trị của Scope :
Scope = 1 : Interface-local. Scope = 5 : Site-local.
Scope = 2 : Link-local. Scope = 8 : Organization.
Scope = 3 : Subnet-local. Scope = E : Global.
Scope = 4 : Admin-local.


Anycast Address New


Anycast Address

One-to-nearest

Địa chỉ Anycast không bao giờ được sử dụng làm địa
chỉ nguồn của một gói tin.


CÁC LOẠI ĐỊA CHỈ ĐẶC BIỆT

Loopback Address:

0:0:0:0:0:0:0:1 hay : : 1/128

Unspecified Address:

0:0:0:0:0:0:0:0 hay : :/128

TRIỂN KHAI IPv6

Triển khai, chuyển đổi và thay thế
một giao thức Internet không phải
là một chuyện dễ dàng.

Địa chỉ IPv6 không thể ngay tức
khắc thay thế IPv4 trong thời gian
ngắn mà phải trải qua một quá
trình lâu dài.
IPv4
Thế hệ địa chỉ IPv6 phát triển khi
IPv4 đã hoàn thiện và hoạt động
trên mạng lưới rộng khắp toàn
cầu.

TRIỂN KHAI IPv6

Triển khai IPv6 trên cơ sở hạ tầng IPv4

Dual Stack Automatic
Tunnel
Tunneling
Configured
Tunnel
NAT-PT

TRIỂN KHAI IPv6
ISATAP Tunneling

Công nghệ chuyển đổi qua lại giữa các IPv4 node sang IPv6 node
trong mạng Intranet, các địa chỉ được chuyển đổi là địa chỉ dành
riêng (private) IPv4 và IPv6 link-local.

TRIỂN KHAI IPv6

Teredo Tunneling

Sử dụng cho các địa chỉ private IPv4, kỹ thuật này
đóng gói gói tin IPv6 bên trong các gói UDP của IPv4
để có thể được định tuyến hay đi qua các thiết bị NAT
trong mạng IPv4.

TRIỂN KHAI IPv6

Manual Tunnel

Đường hầm được cấu hình bằng tay tại các thiết bị điểm đầu và
điểm cuối đường hầm. Phương thức này có thể được áp dụng với
các mạng có ít host.

TRIỂN KHAI IPv6

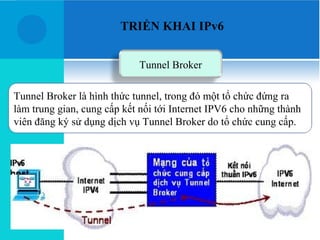

Tunnel Broker

Tunnel Broker là hình thức tunnel, trong đó một tổ chức đứng ra
làm trung gian, cung cấp kết nối tới Internet IPV6 cho những thành
viên đăng ký sử dụng dịch vụ Tunnel Broker do tổ chức cung cấp.

TRIỂN KHAI IPv6

NAT-PT

Giúp một thiết bị chỉ hỗ trợ IPv6 giao tiếp với một
thiết bị chỉ hỗ trợ IPv4.

TRIỂ N KHAI IPv6

 Hiện tại chỉ có VNPT và NetNam đã tham
gia đề tài “triển khai thử nghiệm mạng IPv6 ở
Việt Nam và kết nối mạng IPv6 Quốc tế
 VNPT cũng là đơn vị đầu tiên yêu cầu địa chỉ
IPv6 và cũng là doang nghiệp duy nhất đủ
tiêu chuẩn cấp phát địa chỉ IPv6
 Đến nay đã có tổng cộng 28 khối địa chỉ IPv6
được cấp phát cho các doanh nghiệp, tổ chức
Việt Nam.

TRIỂ N KHAI IPv6

 Mức độ ứng dụng IPv6 trong hoạt động mạng
tại Việt Nam còn thấp
 Các ISP Việt Nam vẫn chưa thực sự bắt tay
vào việc nghiên cứu, hoạch định và xây dựng
kế hoạch sử dụng thế hệ địa chỉ IPv6
 Tính đến tháng 6/2010, Việt Nam là Quốc gia
đứng thứ 38 trên thế giới về số lượng vùng
địa chỉ IPv6 được cấp phát
