- 1. ΧΡΗΣΗ ΤΗΣ ΤΕΧΝΟΛΟΓΙΑΣ ΕΝΤΟΝΟΥ ΠΑΛΜΙΚΟΥΦΩΤΟΣ (I.P.L) KAI LASER ΓΙΑ ΜΟΝΙΜΗ ΜΕΙΩΣΗ ΤΗΣ ΤΡΙΧΟΦΥΪΑΣ ΙΣΑΑΚ ΣΑΚΗΣ B.Sc Biomechanical Engineer M.Sc Biomedical Engineer Ben Gurion University of the Negev, Israel
- 2.
- 3.
- 4.

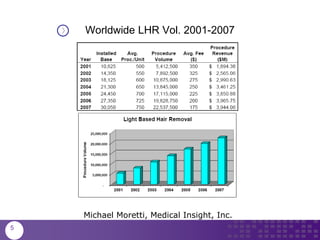

- 5. Worldwide LHR Vol.2001-2007 Michael Moretti, Medical Insight, Inc. 5
- 6.
- 7. LASER/IPL Αποτελεσματικότητα & ΑσφάλειαΑποτελεσματικότητα Ασφάλεια High LowHigh 7 HOME USE PROFESSIONAL USE
- 8. Η Αρχή ΤηςΕπιλεκτικής ΦωτοΘερμόλυσης Η ενέργεια απορροφάται από τη μελανίνη του θύλακα της τρίχας. Ο βολβός, θύλακας και το στέλεχος της τρίχας υπερθερμένονται. Ο παρακείμενος ιστός παραμένει ανέπαφος. 8

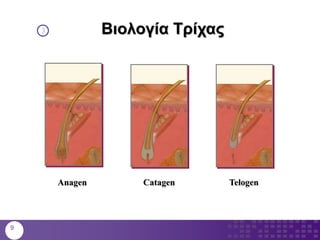

- 9. Bιολογία Τρίχας Anagen CatagenTelogen 9

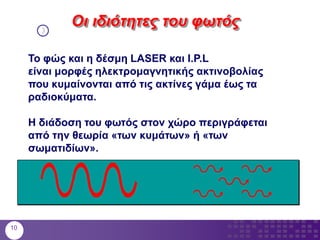

- 10. Το φώς καιη δέσμη LASER και I.P.L είναι μορφές ηλεκτρομαγνητικής ακτινοβολίας που κυμαίνονται από τις ακτίνες γάμα έως τα ραδιοκύματα. Η διάδοση του φωτός στον χώρο περιγράφεται από την θεωρία «των κυμάτων» ή «των σωματιδίων». Οι ιδιότητες του φωτός 10

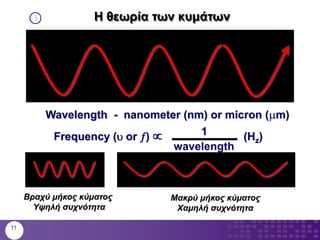

- 11. Η θεωρία τωνκυμάτων Frequency (u or ) (Hz) wavelength 1 Wavelength - nanometer (nm) or micron (mm) Βραχύ μήκος κύματος Υψηλή συχνότητα Μακρύ μήκος κύματος Χαμηλή συχνότητα Wavelength Amplitude (Intensity) 11

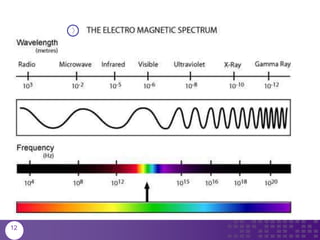

- 12.

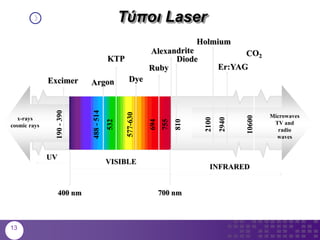

- 13. Τύποι Laser x-rays cosmic rays Microwaves TVand radio waves Excimer KTP Diode Er:YAG 190-390 488-514 532 577-630 755 694 810 2940 10600 UV VISIBLE INFRARED 400 nm 700 nm Holmium 2100 13

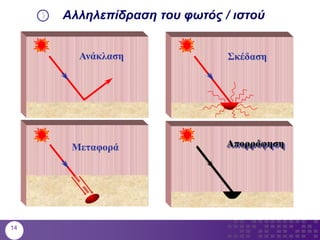

- 14. Ανάκλαση Σκέδαση Μεταφορά Απορρόφηση Αλληλεπίδρασητου φωτός / ιστού 14
- 15.
- 16. Light Amplification by the Stimulated Emission ofRadiation Laser Ενίσχυση Φωτός με Εξαναγκασμένη Εκπομπή Ακτινοβολίας 16

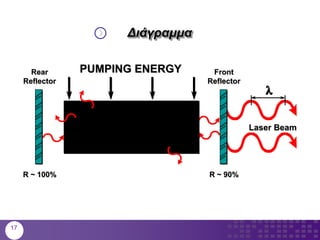

- 17. Διάγραμμα LASER MEDIUM PUMPING ENERGYRear Reflector R~ 100% Front Reflector R ~ 90% Laser Beam 17

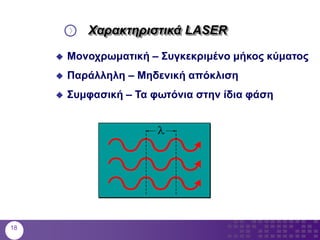

- 18. Χαρακτηριστικά LASER Μονοχρωματική– Συγκεκριμένο μήκος κύματος Παράλληλη – Μηδενική απόκλιση Συμφασική – Τα φωτόνια στην ίδια φάση 18
- 19.

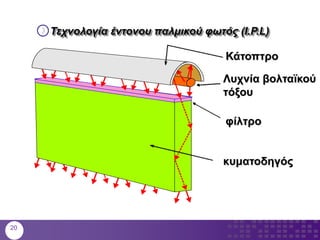

- 20. Τεχνολογία έντονου παλμικούφωτός (I.P.L) Κάτοπτρο Λυχνία βολταϊκού τόξου φίλτρο κυματοδηγός 20
- 21.

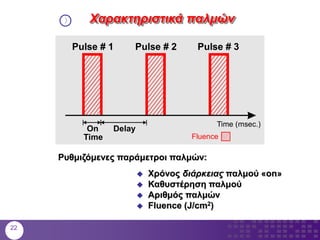

- 22. Χαρακτηριστικά παλμών Ρυθμιζόμενες παράμετροιπαλμών: Χρόνος διάρκειας παλμού «on» Καθυστέρηση παλμού Αριθμός παλμών Fluence (J/cm2) Pulse # 1 Pulse # 2 Pulse # 3 Delay Time ( Fluence msec.) On Time 22

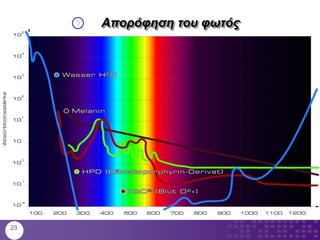

- 23.

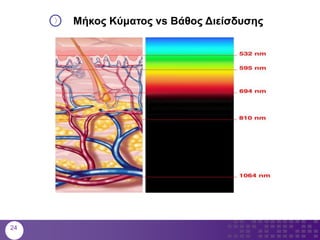

- 24. 24 Μήκος Κύματος vsΒάθος Διείσδυσης
- 25.
- 26.

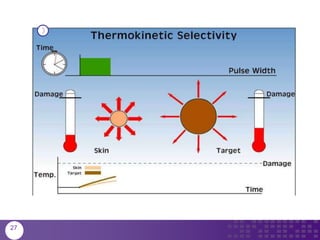

- 27.
- 28.
- 29.

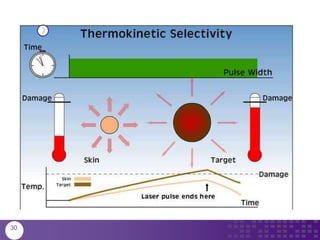

- 30.

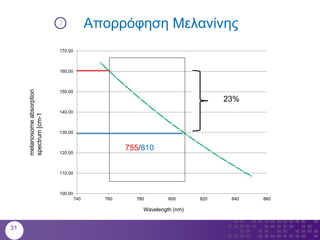

- 31. 100.00 110.00 120.00 130.00 140.00 150.00 160.00 170.00 740 760 780800 820 840 860 melanosomeabsorption spectrum[cm-1 Wavelength (nm) Απορρόφηση Μελανίνης 23% 755/810 31
- 32.
- 33. Skin type Haircolor Hair densityHair thickness 33
- 34.
- 35. Ανάκλαση Σκέδαση Μεταφορά Απορρόφηση Αλληλεπίδρασητου φωτός / ιστού 35
- 36.
- 37.

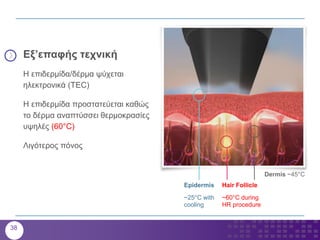

- 38. Epidermis ~25°C with cooling Dermis ~45°C HairFollicle ~60°C during HR procedure Εξ’επαφής τεχνική Η επιδερμίδα/δέρμα ψύχεται ηλεκτρονικά (TEC) Η επιδερμίδα προστατεύεται καθώς το δέρμα αναπτύσσει θερμοκρασίες υψηλές (60°C) Λιγότερος πόνος 38

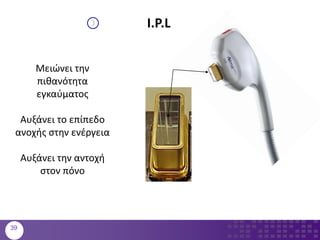

- 39. I.P.L Μειώνει την πιθανότητα εγκαύματος Αυξάνει τοεπίπεδο ανοχής στην ενέργεια Αυξάνει την αντοχή στον πόνο 39
- 40.
- 41.

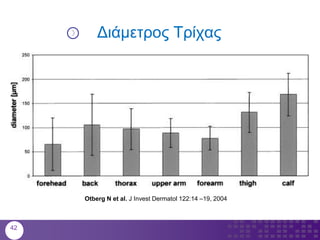

- 42. Διάμετρος Τρίχας Otberg Net al. J Invest Dermatol 122:14 –19, 2004 42
- 43.
- 44.

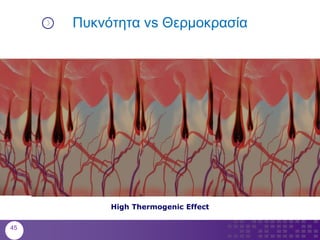

- 45. Πυκνότητα vs Θερμοκρασία HighThermogenic Effect 45
- 47. Παρενέργειες Ερύθημα Οίδημα Πόνος Δυσχρωμία Έγκαυμα Επιδερμική λύση (Σπάνιο φαινόμενο) 47

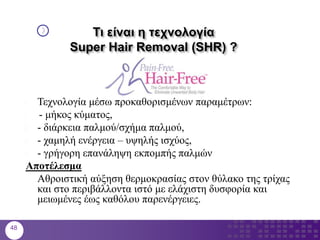

- 48. Τι είναι ητεχνολογία Super Hair Removal (SHR) ? Τεχνολογία μέσω προκαθορισμένων παραμέτρων: 1. - μήκος κύματος, - διάρκεια παλμού/σχήμα παλμού, - χαμηλή ενέργεια – υψηλής ισχύος, - γρήγορη επανάληψη εκπομπής παλμών Αποτέλεσμα Αθροιστική αύξηση θερμοκρασίας στον θύλακο της τρίχας και στο περιβάλλοντα ιστό με ελάχιστη δυσφορία και μειωμένες έως καθόλου παρενέργειες. 48

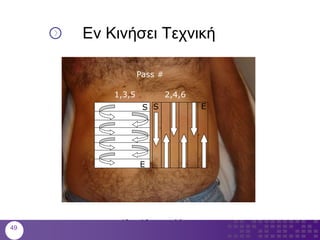

- 49. Εν Κινήσει Τεχνική S E ES 1,3,52,4,6 10 x 10 cm grid Pass # 49

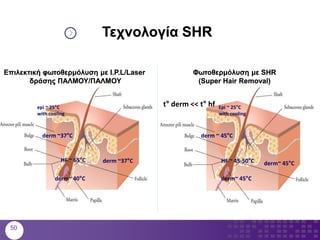

- 50. epi ~ 25°C withcooling derm ~37°C HF ~ 65°C derm~ 40°C derm ~37°C Τεχνολογία SHR Epi ~ 25°C with cooling derm ~ 45°C HF ~ 45-50°C derm~ 45°C derm~ 45°C Φωτοθερμόλυση με SHR (Super Hair Removal) t° derm << t° hf Επιλεκτική φωτοθερμόλυση με I.P.L/Laser δράσης ΠΑΛΜΟΥ/ΠΑΛΜΟΥ 50
- 51.

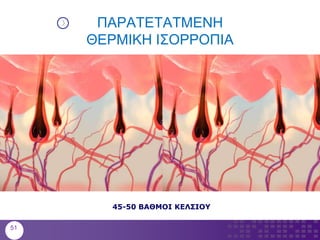

- 52.
- 53.
- 54.
- 55.
