Документ описывает использование программного обеспечения Autodesk Inventor HSM для программирования оборудования с ЧПУ. Он охватывает различные методы обработки, такие как 2D и 3D фрезерование, токарная обработка, сверление и адаптивная обработка, и подчеркивает преимущества этого подхода, включая сокращение времени черновой обработки и увеличение срока службы инструмента. Также упоминаются возможности импорта данных и постобработки в контексте интеграции с другими CAD-системами.

1. Превращаем модель в деталь.
Программирование оборудования с ЧПУ
с использованием Inventor HSM.
Ведущий специалист Тинкалюк Дмитрий

2. Поставляются в составе коллекции
Autodesk Product Design & Manufacturing
Inventor HSM (Autodesk Inventor) HSMWorks (Solidworks)

3. Импорт данных в Inventor HSM.
Связь Inventor c другими CAD;

4. Виды обработки
2D-фрезерование
3D-фрезерование
Многоосевое фрезерование
Токарная обработка

5. Фрезерная 2D обработка
Сверление и обработка
отверстий
Паз
Контурная
Обработка карманов
Адаптивная
Гравировка
Круговая и растачивание
Торцевая

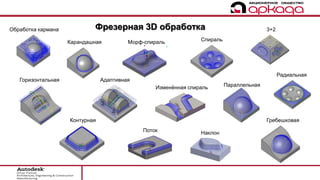

6. Фрезерная 3D обработка
Адаптивная
Обработка кармана
Карандашная
Горизонтальная
Контурная
Параллельная
Гребешковая
СпиральМорф-спираль
Радиальная
3+2
Поток Наклон
Изменённая спираль

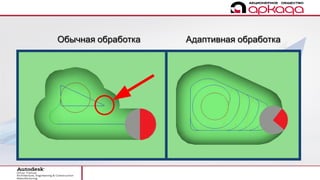

7. Обычная обработка Адаптивная обработка

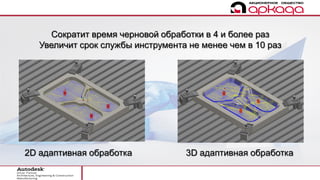

8. 2D адаптивная обработка 3D адаптивная обработка
Сократит время черновой обработки в 4 и более раз
Увеличит срок службы инструмента не менее чем в 10 раз

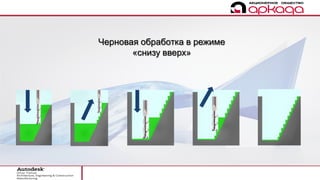

9. Черновая обработка в режиме
«снизу вверх»

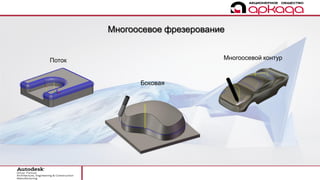

10. Многоосевое фрезерование
Поток
Боковая
Многоосевой контур

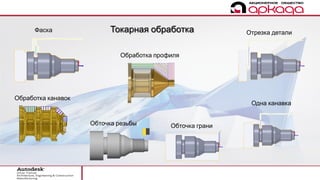

11. Токарная обработка
Обработка профиля
Отрезка деталиФаска
Обработка канавок
Обточка резьбы Обточка грани
Одна канавка

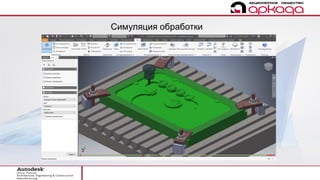

12. Симуляция обработки

13. Постпроцессирование

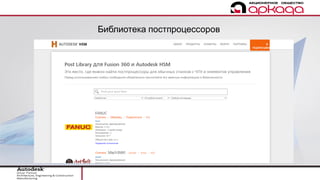

14. Библиотека постпроцессоров

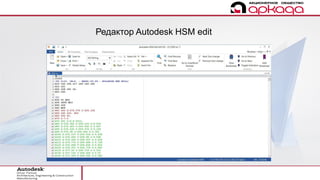

15. Редактор Autodesk HSM edit

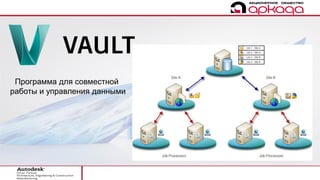

16. Программа для совместной
работы и управления данными
