Доклад Владимира Яловенко "Использование модуля Tekla Structures Construction Modeling в монтажных организациях". Строительная конференция «МИР ДЕРЖИТСЯ НА КОНСТРУКЦИЯХ» 17 октября 2019 г., Киев

1. +380 44 502-33-35

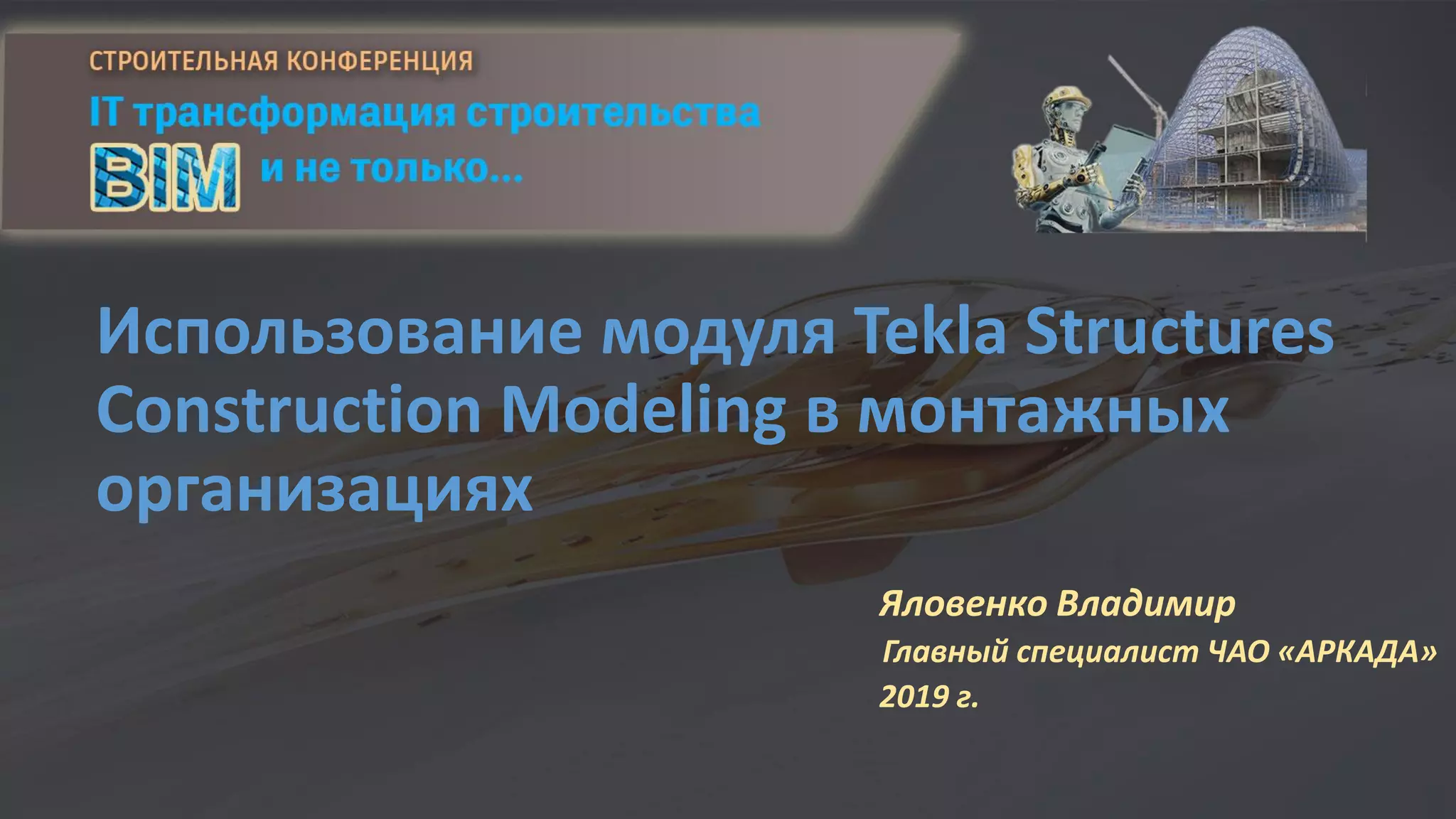

Использование модуля Tekla Structures
Construction Modeling в монтажных
организациях
Яловенко Владимир
Главный специалист ЧАО «АРКАДА»
2019 г.

2. +380 44 502-33-35
Основные возможности Tekla Structures Construction
Modeling (Моделирование строительства)

3. +380 44 502-33-35
• Моделирование сборок из стальных деталей
• Моделирование сборных отлитых элементов
• Моделирование монолитных отлитых элементов
• Моделирование схематичных компонентов
• Создание и изменение чертежей общего вида
• Отчеты
• Диспетчер проверки на конфликты
Моделирование и работа с документацией

4. +380 44 502-33-35
Планирование и управление
• Генератор последовательности
• Создание партий
• Определенные пользователем атрибуты
• Управление заданиями
• Визуализация статуса проекта (4D).
• Организатор

5. +380 44 502-33-35
Обзор функционала для монтажных
организаций

6. +380 44 502-33-35
Разработка схемы монтажа .
Генератор последовательностей
6
•Создание последовательности монтажа конструкций
•Отображение на модели монтажных номеров
•Автоматическое создание чертежа схемы монтажа
элементов

7. +380 44 502-33-35 7

8. +380 44 502-33-35
Создание партий. (Комплектование конструкций
по весу для транспортировки)
8
•Создание партий по грузоподъемности транспортных средств
•Отображение на модели номеров партий
•Создание списка партий
•Экспорт списка в Excel

9. +380 44 502-33-35 9

10. +380 44 502-33-35
Управление заданиями и визуализация
статуса проекта
10
•Создание типов заданий
•Создание сценариев и заданий
•Добавление элементов к заданиям
•Добавление запланированных и фактических дат
•Выбор элементов и их корректировка через задания в модели

11. +380 44 502-33-35 11

12. +380 44 502-33-35
Организатор
12
•Разбивка деталей по этажам, секциям, материалу и т.д.
•Настройка шаблонов отчетов с любой информацией
•Выбор объектов в модели по строке отчета
•Экспорт данных в Excel

13. +380 44 502-33-35 13

14. +380 44 502-33-35
Warehouse приложения

15. +380 44 502-33-35
Приложения
15
Crane Console
Моделирование мест
складирования и
монтажная работы крана
Tekla Stacker Application – Steel Delivery tool
Планирование грузовых нагрузок и распределение
деталей на грузовики

16. +380 44 502-33-35 16

17. +380 44 502-33-35 17

18. +380 44 502-33-35
Спасибо за внимание
Узнайте больше на www.tk.arcada.com.ua
