Inside the browser
- 1. Inside the Browser 浏览器渲染原理 张立理 otakustay@gmail.com
- 2.

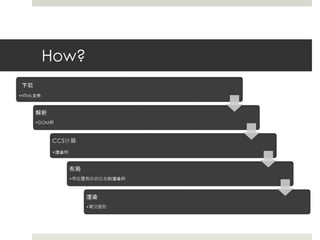

- 3. Summary 浏览器的工作过程 资源下载 HTML解析 CSS计算 布局 渲染 浏览器对细节的具体优化手段 Firefox Webkit / Chrome
- 4.

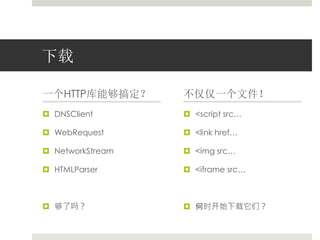

- 5. 下载 一个HTTP库能够搞定？ DNSClient WebRequest NetworkStream HTMLParser 够了吗？ 不仅仅一个文件！ <script src… <link href… <img src… <iframe src… 何时开始下载它们？

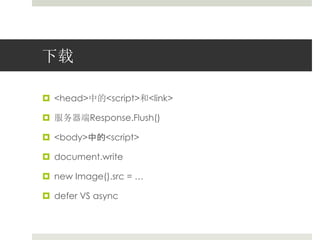

- 6. 下载 <head>中的<script>和<link> 服务器端Response.Flush() <body>中的<script> document.write new Image().src = … defer VS async

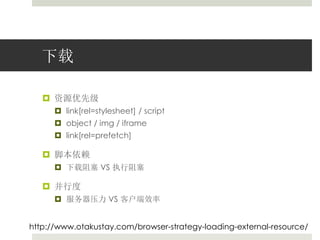

- 7. 下载 资源优先级 link[rel=stylesheet] / script object / img / iframe link[rel=prefetch] 脚本依赖 下载阻塞VS 执行阻塞 并行度 服务器压力VS 客户端效率 http://www.otakustay.com/browser-strategy-loading-external-resource/

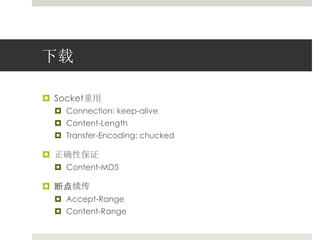

- 8. 下载 Socket重用 Connection: keep-alive Content-Length Transfer-Encoding: chucked 正确性保证 Content-MD5 断点续传 Accept-Range Content-Range

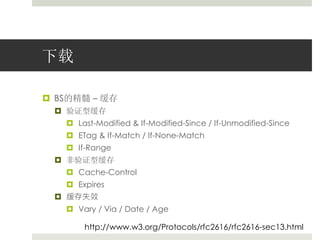

- 9. 下载 BS的精髓–缓存 验证型缓存 Last-Modified & If-Modified-Since / If-Unmodified-Since ETag & If-Match / If-None-Match If-Range 非验证型缓存 Cache-Control Expires 缓存失效 Vary / Via / Date / Age http://www.w3.org/Protocols/rfc2616/rfc2616-sec13.html

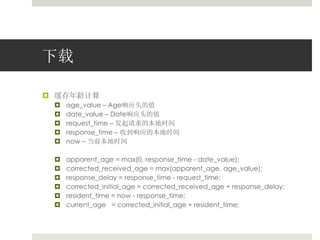

- 10. 下载 缓存年龄计算 age_value – Age响应头的值 date_value – Date响应头的值 request_time – 发起请求的本地时间 response_time – 收到响应的本地时间 now – 当前本地时间 apparent_age = max(0, response_time - date_value); corrected_received_age = max(apparent_age, age_value); response_delay = response_time - request_time; corrected_initial_age = corrected_received_age + response_delay; resident_time = now - response_time; current_age = corrected_initial_age + resident_time;

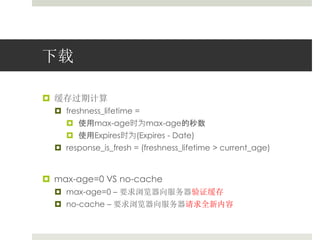

- 11. 下载 缓存过期计算 freshness_lifetime = 使用max-age时为max-age的秒数 使用Expires时为(Expires - Date) response_is_fresh = (freshness_lifetime > current_age) max-age=0 VS no-cache max-age=0 – 要求浏览器向服务器验证缓存 no-cache – 要求浏览器向服务器请求全新内容

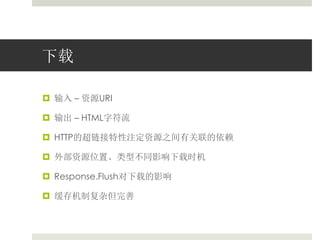

- 12. 下载 输入–资源URI 输出– HTML字符流 HTTP的超链接特性注定资源之间有关联的依赖 外部资源位置、类型不同影响下载时机 Response.Flush对下载的影响 缓存机制复杂但完善
- 13. 解析 • TokenList • Normalized Token List •DOM Tree Demo

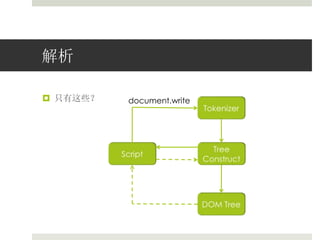

- 14. 解析 只有这些？document.write

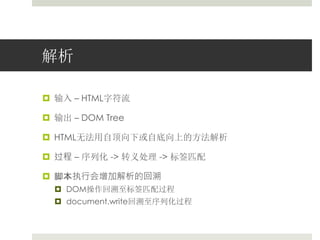

- 15. 解析 输入–HTML字符流 输出– DOM Tree HTML无法用自顶向下或自底向上的方法解析 过程– 序列化-> 转义处理-> 标签匹配 脚本执行会增加解析的回溯 DOM操作回溯至标签匹配过程 document.write回溯至序列化过程
- 16. CSS计算 元素–匹配样式 div>div>div>div>div…>div { color: red; } dom.parentNode istanceof HTMLDivElement && div.parentNode.parentNode instanceof HTMLDivElement && div.parentNode.parentNode.parentNode instanceof … 问题 DOM很大，对内存造成压力 每个元素生成一个StyleObject浪费内存 查找元素匹配的样式消耗时间和CPU 如果是div div div div … div呢？
- 17. CSS计算 Webkit– 特定条件下样式共享 鼠标状态（:hover / down / clicked）相同 没有id 标签名相同 class名称相同 attribute均相同 链接状态（:link / :visited）相同 聚焦状态（:active / :focus）相同 不能匹配属性选择器 没有内联样式 没有兄弟选择器（+ / :first-child / :last-child / …）
- 18. CSS计算 Firefox Rule Tree + Style Context Tree Style sheets & rules Rule tree Style context tree DEMO https://developer.mozilla.org/en/Style_System_Overview
- 19. CSS计算 Map { string: [ selector, selector, … ] } 以最右选择器为依据 匹配 查找id map 查找class map 查找tag map 确定selector完全匹配 遍历general map

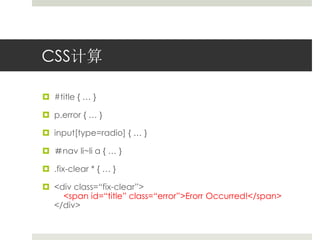

- 20. CSS计算 #title{ … } p.error { … } input[type=radio] { … } ＃nav li~li a { … } .fix-clear * { … } <div class=“fix-clear”> <span id=“title” class=“error”>Erorr Occurred!</span> </div>

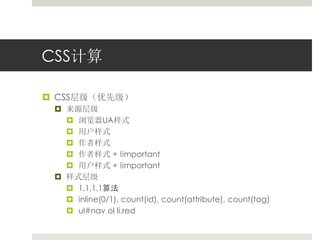

- 21. CSS计算 CSS层级（优先级） 来源层级 浏览器UA样式 用户样式 作者样式 作者样式+ !important 用户样式+ !important 样式层级 1,1,1,1算法 inline(0/1), count(id), count(attribute), count(tag) ul#nav ol li.red
- 22. CSS计算 DOM Tree document html head meta title body h1 p Render Tree html viewport scroll block body block h1 block text p block text https://developer.mozilla.org/en/Mozilla_Style_System_Documentation

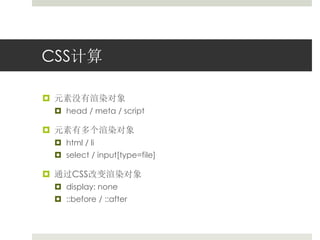

- 23. CSS计算 元素没有渲染对象 head / meta / script 元素有多个渲染对象 html / li select / input[type=file] 通过CSS改变渲染对象 display: none ::before / ::after

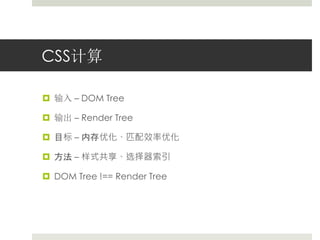

- 24. CSS计算 输入–DOM Tree 输出– Render Tree 目标– 内存优化、匹配效率优化 方法– 样式共享、选择器索引 DOM Tree !== Render Tree
- 25. 布局 流布局 display: inline / inline-block / block float: left / right clear: left / right / both position: static / relative / absolute / fixed HTML三条流 文档流、浮动流、定位流 其它因素 display: list-item display: run-in http://www.w3.org/TR/css3-box/#the-lsquo

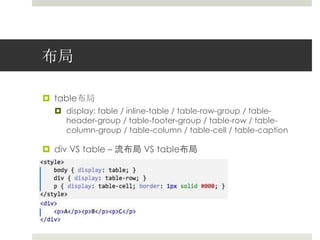

- 26. 布局 table布局 display: table / inline-table / table-row-group / table-header- group / table-footer-group / table-row / table-column- group / table-column / table-cell / table-caption div VS table – 流布局VS table布局

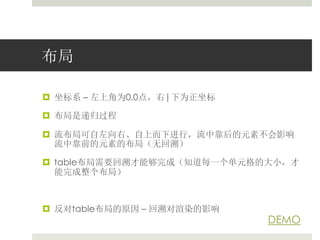

- 27. 布局 坐标系–左上角为0,0点，右|下为正坐标 布局是递归过程 流布局可自左向右、自上而下进行，流中靠后的元素不会影响 流中靠前的元素的布局（无回溯） table布局需要回溯才能够完成（知道每一个单元格的大小，才 能完成整个布局） 反对table布局的原因– 回溯对渲染的影响 DEMO

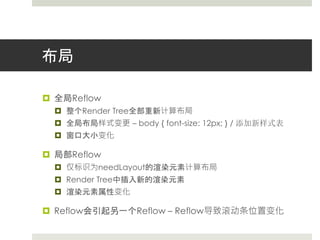

- 28. 布局 全局Reflow 整个Render Tree全部重新计算布局 全局布局样式变更– body { font-size: 12px; } / 添加新样式表 窗口大小变化 局部Reflow 仅标识为needLayout的渲染元素计算布局 Render Tree中插入新的渲染元素 渲染元素属性变化 Reflow会引起另一个Reflow – Reflow导致滚动条位置变化

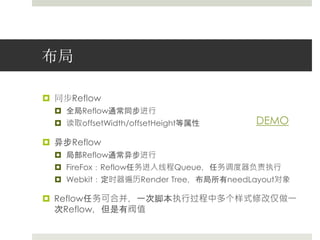

- 29. 布局 同步Reflow 全局Reflow通常同步进行 读取offsetWidth/offsetHeight等属性 异步Reflow 局部Reflow通常异步进行 FireFox：Reflow任务进入线程Queue，任务调度器负责执行 Webkit：定时器遍历Render Tree，布局所有needLayout对象 Reflow任务可合并，一次脚本执行过程中多个样式修改仅做一 次Reflow，但是有阀值 DEMO

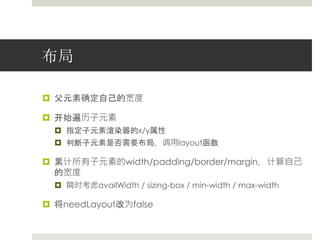

- 30. 布局 父元素确定自己的宽度 开始遍历子元素 指定子元素渲染器的x/y属性 判断子元素是否需要布局，调用layout函数 累计所有子元素的width/padding/border/margin，计算自己 的宽度 同时考虑availWidth / sizing-box / min-width / max-width 将needLayout改为false
- 31. 布局 文字布局 text-align: justified white-space: nowrap / pre / pre-wrap overflow: hidden / visible 换行计算 每行一个line-box负责渲染 当需要换行时，通知父元素，父元素创建新的line-box并重新布局 换行算法与文化相关 英文单词不能断开 中文标点不能在行首

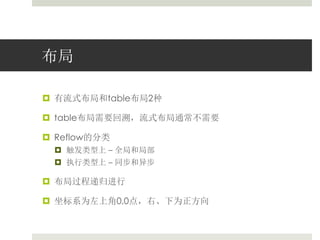

- 32. 布局 有流式布局和table布局2种 table布局需要回溯，流式布局通常不需要 Reflow的分类 触发类型上– 全局和局部 执行类型上– 同步和异步 布局过程递归进行 坐标系为左上角0,0点，右、下为正方向
- 33. 渲染 transform/ filter / z-index / color / visibility… Reflow VS Repaint – display: none VS visibility: hidden 渲染顺序(CSS2)： background color background image border children outline http://www.w3.org/TR/CSS21/zindex.html
- 34. 渲染 Firefox– display list 找到Render Tree中在指定Repaint区域内的渲染对象 Render Tree的渲染对象经Stacking Order排序后生成 [background(A), border(A), border(B), outline(A)] 避免多次遍历Render Tree [background(A, B), border(A, B), outline(A, B)] 完全不可见的元素不可被加到display list中 display: none; opacity: 0;

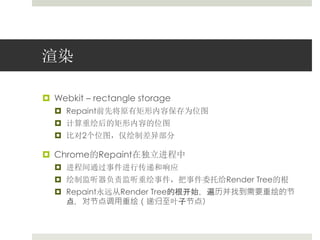

- 35. 渲染 Webkit– rectangle storage Repaint前先将原有矩形内容保存为位图 计算重绘后的矩形内容的位图 比对2个位图，仅绘制差异部分 Chrome的Repaint在独立进程中 进程间通过事件进行传递和响应 绘制监听器负责监听重绘事件，把事件委托给Render Tree的根 Repaint永远从Render Tree的根开始，遍历并找到需要重绘的节 点，对节点调用重绘（递归至叶子节点）
Editor's Notes
- #3 因此，开发人员已经不局限与针对浏览器提供的功能进行编程，往往会涉及到对HTML / CSS / javascript容器的实现
- #4 课程内容
- #5 浏览器基本工作过程 Q：是不是需要等整个HTML下载完成才能够开始解析？
- #6 下载只是一个HTTP库的问题吗？
- #7 影响下载的因素 1、<head>中的内容会优先下载，Chrome对head中的内容串行下载，阻塞body中的内容 2、Flush提供浏览器提前解析、渲染的机会，BigPipe的核心机制，Flush的本质是Transfer-Encoding: chucked 3、IE6-7阻塞下载、解析、执行，其他浏览器并行下载、顺序执行 4、DOM树的同步，以及IE的诡异BUG 5、唯一不连接DOM树也可以发起请求的元素，响应的Content-Type非图片则只接收1个字节 6、defer保证执行时机，async不保证 defer在DOM Tree构建完成之后，DOMContentLoaded事件触发之前
- #9 Q：Keep-alive时如何确定已经传送完成？ 下载优化方面其它细节举例
- #12 Q：max-age=0和no-cache有什么区别？
- #13 总结
- #14 HTML解析的过程
- #15 各种因素的影响，可能导致解析过程中要进行回溯 Q：什么样的script会影响到Tokenizer
- #16 总结
- #17 正常思维下，匹配样式只需要写2层循环即可完成 但是完成不代表可用，存在着种种问题
- #18 Q：一般来说怎么解决内存占用过大的问题
- #19 Firefox采取了更为复杂的解决方案，在CSS计算的过程中引入了2棵树
- #20 Q：一般来说，需要频繁查询的场合，如何优化查询的效率
- #21 Q1：将以上选择器对应到4个Map中 Q2：红色部分的span元素的样式匹配过程 该部分为“如何优化选择器匹配”，不要当作“如何写优化的选择器”的参考，写CSS永远以语义和结构为最优先，不要在意性能
- #22 Q：ul#nav ol li.red的CSS仅重是多少 inline – 0 id – 1 attribute – 1 tag – 3 output – 0,1,1,3
- #23 DOM Tree和Render Tree的关系
- #24 Q：什么情况下出现该现象
- #25 总结
- #26 list-item: generate a block box and a inline box for the list marker A run-in box behaves as follows: If the run-in box contains a block box, the run-in box becomes a block box. If a sibling block box (that does not float and is not absolutely positioned) follows the run-in box, the run-in box becomes the first inline box of the block box. A run-in cannot run in to a block that already starts with a run-in or that itself is a run-in. Otherwise, the run-in box becomes a block box.
- #27 并不是用table标签才是table布局
- #28 有人会说ol下的li前的数字标识，随着数字位数的增加，也会因为宽度增大影响布局 用示例说明，li的marker-box是设定为普通的流式布局中的box，默认样式为overflow: hidden
- #29 Reflow在触发类型上的分类
- #30 Reflow在执行环境上的分类 经常有人提到在遍历数组的时候要缓存length属性，个人是比较反感这种说法的，事实上缓存length属性对性能的影响微乎其微 但是有一些属性，缓存与不缓存却能产生极大的性能差距，看一下offsetWidth属性缓存对性能的影响
- #31 布局计算流程
- #32 元素内部文字布局过程
- #33 总结 Q：style标签在head和body中的区别？
- #34 影响渲染的CSS属性 渲染的顺序
- #35 Firefox对渲染过程的优化
- #36 Webkit对渲染过程的优化 Chrome的特殊性
