Новая трансферная каппа для позиционирования. Incognito™ Clear Precision Tray
Документ описывает новую трансферную каппу Clear Precision Tray от 3M, предназначенную для точного позиционирования брекетов с использованием цифровых технологий. Каппа состоит из твердого и мягкого слоев и улучшает результаты фиксации, снижая отклонения до 0,02 мм при цифровом процессе. Клинические преимущества включают упрощение процедуры, менее требовательные этапы фиксации и положительные отзывы пользователей.
Новая трансферная каппа для позиционирования. Incognito™ Clear Precision Tray
- 1. 1 10,13 AllRights Reserved.© 3M 3M Marketing IncognitoTM Clear Precision Tray Трансферная каппа нового поколения
- 2. 2 10,13 AllRights Reserved.© 3M 3M Marketing IncognitoTM Clear Precision Tray Новая трансферная каппа для позиционирования с цифровой точностью
- 3. 3 10,13 AllRights Reserved.© 3M 3M Marketing Трансферная каппа Clear Precision Tray С новой трансферной каппой вы получаете аппаратуру, изготовленную цифровым способом Каппа идет только для заказов с цифровой сетап-моделью (DSL) Место расположения брекета определяется компьютером

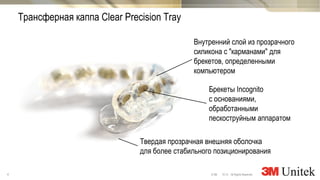

- 4. 4 10,13 AllRights Reserved.© 3M 3M Marketing Трансферная каппа Clear Precision Tray Твердая прозрачная внешняя оболочка для более стабильного позиционирования Внутренний слой из прозрачного силикона с "карманами" для брекетов, определенными компьютером Брекеты Incognito с основаниями, обработанными пескоструйным аппаратом
- 5. 5 10,13 AllRights Reserved.© 3M 3M Marketing Трансферная каппа Clear Precision Tray Внутренний слой из прозрачного силикона при необходимости можно разрезать для формирования индивидуальных шаблонов для репозиционирования

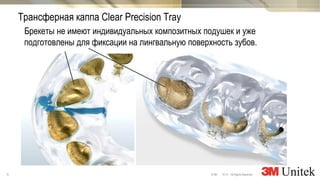

- 6. 6 10,13 AllRights Reserved.© 3M 3M Marketing Брекеты не имеют индивидуальных композитных подушек и уже подготовлены для фиксации на лингвальную поверхность зубов. Трансферная каппа Clear Precision Tray

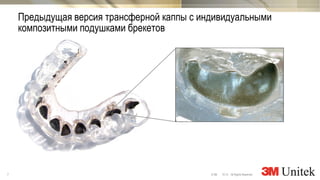

- 7. 7 10,13 AllRights Reserved.© 3M 3M Marketing Предыдущая версия трансферной каппы с индивидуальными композитными подушками брекетов
- 8. 8 10,13 AllRights Reserved.© 3M 3M Marketing Трансферная каппа Clear Precision Tray Брекет из золота Только материал для бондинга Брекеты без индивидуальных композитных подушек Брекеты с индивидуальными композитными подушками

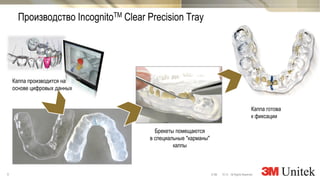

- 9. 9 10,13 AllRights Reserved.© 3M 3M Marketing Производство IncognitoTM Clear Precision Tray Каппа готова к фиксации Брекеты помещаются в специальные "карманы" каппы Каппа производится на основе цифровых данных
- 10. 10 10,13 AllRights Reserved.© 3M 3M Marketing Производство каппы из 2-х фазного силикона Позиционирование на основе данных с монитора Ручное позиционирование на гипсовой модели Формирование каппы поверх гипсовой модели Каппа готова к фиксации Обычная каппа (на примере 2-х фазного силикона)
- 11. 11 10,13 AllRights Reserved.© 3M 3M Marketing Результаты исследования Точность позиционирования брекетов Дизайн исследования: Оценка выраженности отклонений при фиксации Incognito на 10 челюстей Сканирование зафиксированных брекетов Рассчитанное компьютером место расположения брекетов Наложение
- 12. 12 10,13 AllRights Reserved.© 3M 3M Marketing Результаты исследования -0,25 -0,2 -0,15 -0,1 -0,05 0 0,05 0,1 0,15 0,2 0,25 -0,25 -0,15 -0,05 0,05 0,15 0,25 mmmesial[+]distal[-] mmocclusal [+] gingival [-] CombinedOverallDeviation - Bondedwith Silicon Tray -0,25 -0,2 -0,15 -0,1 -0,05 0 0,05 0,1 0,15 0,2 0,25 -0,25 -0,15 -0,05 0,05 0,15 0,25 mmmesial[+]distal[-] mmocclusal [+] gingival [-] CombinedOverallDeviation - Bondedwith CPT Точность позиционирования брекетов с новой каппой возрастает
- 13. 13 10,13 AllRights Reserved.© 3M 3M Marketing Максимальное отклонение при ручном процессе (опытный техник) : 0,2 мм Среднее отклонение : 0,06 мм 1 человеческий волос ~ 0,06 мм 1 пиксель на дисплее Retina : 0,078 мм Максимальное отклонение при цифровом процессе : 0,1 мм 1 лист бумаги = 0,1 мм Среднее отклонение : 0,02 мм Разброс уменьшается Результаты исследования
- 14. 14 10,13 AllRights Reserved.© 3M 3M Marketing Фиксация Incognito™ с новой каппой Clear Precision Tray Единственный на 20 июня 2014 г. рекомендованный материал: RelyX U200 Automix самопротравливающий самоадгезивный универсальный композитный цемент двойного отверждения Новый процесс производства → у брекетов нет индивидуальных композитных подушек Для новой трансферной каппы рекомендуется микронаполненный адгезив. В данный момент тестируются и другие материалы.
- 15. 15 10,13 AllRights Reserved.© 3M 3M Marketing Клинические преимущества: Прозрачная каппа облегчает визуальный контроль Благодаря двум слоям каппы – твердому и мягкому – ее извлечение из полости рта облегчается Меньше этапов фиксации: ― Не нужен обычный праймер ― Не нужен праймер для металла В случае клинической необходимости, каппу Clear Precision Tray можно разделить на сегменты при помощи скальпеля (внутренний слой) и ножниц (внешний слой) Фиксация RelyXTM U200 и Clear Precision Tray
- 16. 16 10,13 AllRights Reserved.© 3M 3M Marketing Ребондинг с новой каппой Clear Precision Tray Возможность создавать шаблон для репозиционирования Для более удобной идентификации номер зуба указан на каппе
- 17. 17 10,13 AllRights Reserved.© 3M 3M Marketing Ребондинг с новой каппой Clear Precision Tray Возможность создавать шаблон для репозиционирования

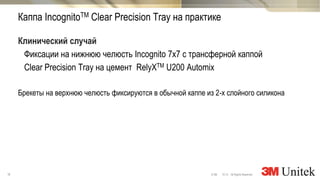

- 18. 18 10,13 AllRights Reserved.© 3M 3M Marketing Клинический случай Фиксации на нижнюю челюсть Incognito 7х7 с трансферной каппой Clear Precision Tray на цемент RelyXTM U200 Automix Брекеты на верхнюю челюсть фиксируются в обычной каппе из 2-х слойного силикона Каппа IncognitoTM Clear Precision Tray на практике
- 19. 19 10,13 AllRights Reserved.© 3M 3M Marketing
- 20. 20 10,13 AllRights Reserved.© 3M 3M Marketing

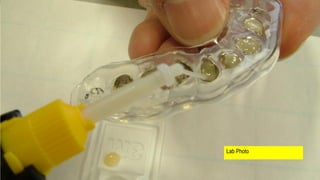

- 21. 21 10,13 AllRights Reserved.© 3M 3M Marketing Lab Photo
- 22. 22 10,13 AllRights Reserved.© 3M 3M Marketing

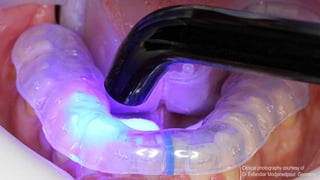

- 23. 23 10,13 AllRights Reserved.© 3M 3M Marketing Clinical photography courtesy of Dr Esfandiar Modjahedpour, Germany
- 24. 24 10,13 AllRights Reserved.© 3M 3M Marketing

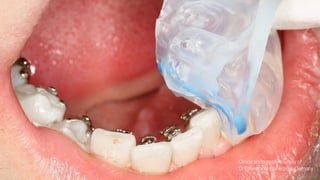

- 25. 25 10,13 AllRights Reserved.© 3M 3M Marketing
- 26. 26 10,13 AllRights Reserved.© 3M 3M Marketing
- 27. 27 10,13 AllRights Reserved.© 3M 3M Marketing Каппа Clear Precision Tray на практике Оценка клинических преимуществ 16 ортодонтов из 12 стран Ранее использовали другие трансферные каппы Как новые, так и опытные пользователи RelyXTM U200 Зафиксировано около 200 наборов Incognito Все 100% первых пользователей признали, что будут рекомендовать новую каппу коллегам и продолжать ее заказывать сами
- 28. 28 10,13 AllRights Reserved.© 3M 3M Marketing Обновленные бланки заказа Как заказывать IncognitoTM Clear Precision Tray

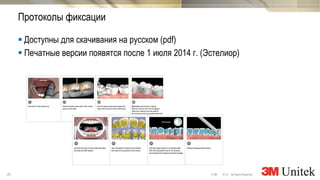

- 29. 29 10,13 AllRights Reserved.© 3M 3M Marketing Протоколы фиксации Доступны для скачивания на русском (pdf) Печатные версии появятся после 1 июля 2014 г. (Эстелиор)

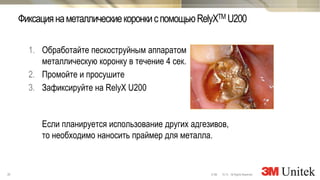

- 30. 30 10,13 AllRights Reserved.© 3M 3M Marketing 1. Обработайте пескоструйным аппаратом металлическую коронку в течение 4 сек. 2. Промойте и просушите 3. Зафиксируйте на RelyX U200 Если планируется использование других адгезивов, то необходимо наносить праймер для металла. ФиксациянаметаллическиекоронкиспомощьюRelyXTM U200

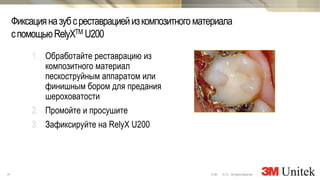

- 31. 31 10,13 AllRights Reserved.© 3M 3M Marketing Фиксацияназубсреставрациейизкомпозитногоматериала спомощьюRelyXTM U200 1. Обработайте реставрацию из композитного материал пескоструйным аппаратом или финишным бором для предания шероховатости 2. Промойте и просушите 3. Зафиксируйте на RelyX U200
- 32. 32 10,13 AllRights Reserved.© 3M 3M Marketing Вариант 1: Закажите кольцо на зуб с керамической коронкой Вариант 2: Используйте кислоту для травления керамики Фиксация на керамические коронки (для всех адгезивов)
- 33. 33 10,13 AllRights Reserved.© 3M 3M Marketing Вариант 1: Закажите кольцо на зуб с коронкой Аккуратно обработайте коронку пескоструйным аппаратом (оксид алюминия, размер частиц 50 мкм) Используйте рекомендованный адгезив Фиксация на керамические коронки
- 34. 34 10,13 AllRights Reserved.© 3M 3M Marketing Вариант 2 Кислота для травления керамики Porc-Etch™ (Reliance) Кондиционер для керамики (Reliance) Внимание! Porc-Etch™ содержит токсичную плавиковую кислоту. Не допускайте контакта с десной. Фиксация на керамические коронки
- 35. 35 10,13 AllRights Reserved.© 3M 3M Marketing Обработайте поверхность коронки пескоструйным аппаратом (оксид алюминия, размер 50 мкм) Промойте полость рта и просушите зубы Изолируйте десневой край для предотвращения ожога слизистой Протравите керамическую коронку в течение 4-х минут Фиксация на керамические коронки (вариант 2)

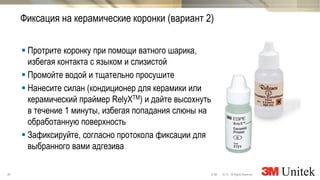

- 36. 36 10,13 AllRights Reserved.© 3M 3M Marketing Протрите коронку при помощи ватного шарика, избегая контакта с языком и слизистой Промойте водой и тщательно просушите Нанесите силан (кондиционер для керамики или керамический праймер RelyXTM) и дайте высохнуть в течение 1 минуты, избегая попадания слюны на обработанную поверхность Зафиксируйте, согласно протокола фиксации для выбранного вами адгезива Фиксация на керамические коронки (вариант 2)
