Illustratorでオブジェクトの角だけを
丸くする:実践ポン・デ・リング編
http://suzuki33.blog.fc2.com/blog-entry-30.html
鈴木メモ参照
作業時間:5分
ブレンドとパスのオフセット(2度がけ)を使用
こんな感じのが出来る
ブレンドで大体の形を作る
円ツールで18mmの小さな正円
を描き、コピー※1してもう一個増
やします。
※1選択した状態でCtrl+Alt押しながら
ドラッグで複製
先ほど作った円2つを選択して
オブジェクト→ブレンド
ブレンドのオプションは後でいじります。

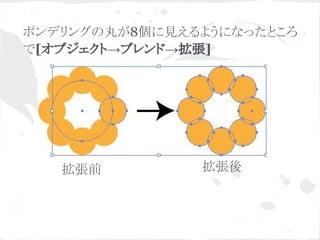

ポンデリングの丸が8個に見えるようになったところ
で[オブジェクト→ブレンド→拡張]
拡張前 拡張後
ハサミツールでパスを切ったことによって、両
端の円が重なっています。
重なった円を削除するため、ダイレクト選択
ツール(白矢印)で、選択して円を一つ削除
します。
ここを削除
このかたまりを選択した状態で、パスファインダパ
ネルの右上三角をクリックし、複合シェイプを作成

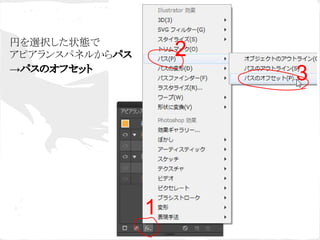

円を選択した状態で
アピアランスパネルからパス
→パスのオフセット
1
2
3
オフセットは5mm
角の形状はマイター
角の比率は4
こんな感じになります
今度はオフセット-5mm
角の形状:ラウンド
で適用します
もう一度パスのオフセットを適用します
こんな感じに
くっついた状態で小さく
なります。
外形通りのパスがほしい時は
オブジェクト→アピアランス分割でパスが取れます。
中の空洞部分が要らない時はオブジェクト→複合パス→解除
さらにパスファインダ→合体。
この作り方はレース風のフレーム枠づくりなどにも応用できるかもしれません。
