Il documento tratta dell'illuminazione a LED, spiegando come i LED funzionano come diodi semiconduttori che emettono luce, evidenziando le loro caratteristiche ed applicazioni. Sottolinea i vantaggi dei LED rispetto ad altre fonti di luce, inclusi basso consumo energetico, lunga durata, e impatto ambientale ridotto. Viene inoltre discusso l'importante fattore dell'efficienza energetica e il design dei sistemi di illuminazione per massimizzare il flusso luminoso.

1. Illuminazione LED: teoria ed esempi di applicazione

2. LED (light emittingdiode) è un diodo a semiconduttore emettitore di radiazioni luminose se attraversato da corrente elettrica (diodo a emissione di luce)

3. Radiazioni percepibili dal sistema occhio-cervello: tra 400nm (viola) e 700nm (rosso)

4. LED non utilizza combustione, incandescenza di un filamento, scarica di un gas (o vapori). Utilizza le caratteristiche di una giunzione a semiconduttore PN per generare fotoni (foto)Illuminazione a LED: teoria ed esempi di applicazione2Che cosa significa LED?CreeXlampLuxeonRebelGiunzione P-N

5. LED ha lo spettro a banda stretta ed è una sorgente monocromatica. Il colore e la specifica lunghezza d’onda dipendono dal materiale usato nella realizzazione:LED rosso 770nm è realizzato con AlGaAsLED verde 560nm è realizzato con AlGaPLED rosso, arancio, ambra, gialloverde sono realizzati con AlGaInPLED blu, verde sono realizzati con InGaNLED blu 460nm è realizzato con carburo di silicioLa luce bianca, utilizzando sorgenti monocromatiche, si ottiene in 2 modi:Per sintesi additiva di 3 colori primari RGBRivestendo un LED blu con uno strato di fosforo (monocromatica/eterocromatica)Illuminazione a LED: teoria ed esempi di applicazioni3Lunghezza d’onda

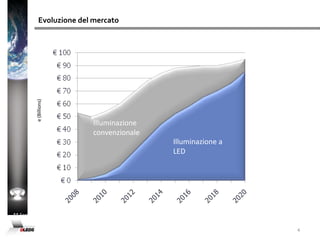

6. 4Evoluzione del mercatoRevenue (Billions)IlluminazioneconvenzionaleIlluminazione a LED** Fonte: Philips LightingIlluminazione a LED: teoria ed esempi di applicazione

7. Illuminazione a LED: teoria ed esempi di applicazione5Prodotti di illuminazione a LEDLa realizzazione di un prodotto di illuminazione a LED di ottima qualità richiede un’accurata progettazione del sistema costituito da:LED

8. Dissipatore

9. Ottica secondaria (se necessaria)

10. Alimentatore (LED driver) Richiedono conoscenze di ottica, termodinamica ed elettronicaÈ necessario effettuare rilievi fotometrici per la verifica del risultato ottenuto e corredare il prodotto di dati indispensabili a valutarne l’effettivo valore.Diagrammi fotometriciGoniofotometro

11. Le principali ragioni per cui il LED ha un ruolo sempre più importante nel settore dell’illuminazione sono:Basso consumo (risparmio energetico)

12. Notevole durata (riduzione costi manutenzione)

13. Robustezza meccanica

14. Piccole dimensioni

15. Buona qualità della luce (Ra > 70 ma anche Ra > 90)

16. Tonalità della luce disponibile (bianco caldo, neutro, freddo)

17. RGB senza l’uso di filtri colorati

18. Radiazioni infrarosse e ultraviolette nulle (non scalda l’oggetto illuminato non danneggiandolo)

19. Assenza di sostanze tossiche, rispetto dell’ambiente (es. mercurio)

20. Sistemi a LED facilmente dimmerabili
