![Департамент корпоративных систем
IBM : 42 летняя история виртуализации
1967 1973 1987 1997 2001 2004 2008
IBM develops IBM IBM introduces
Hypervisor IBM LPAR in Advanced
announces POWER IBM
that would announces POWER4 POWER
first machines LPAR design announces
become VM to do Physical LPAR on the based Virtualization
begins systems with PowerVM™
on the mainframe ships
Partitioning AIX / Linux
mainframe
I
“In our opinion, they [IBM POWER servers] PowerVM on IBM Power Systems
servers
bring mainframe-quality virtualization
capabilities to the world of AIX.”
- Ulrich Klenke, CIO, rku.it
January 2006
Timeline reference http://www.levenez.com/unix/history.html#01
Client quote source: rku.it case study published at http://www.ibm.com/software/success/cssdb.nsf/CS/JSTS-6KXPPG?OpenDocument&Site=eserverpseries
“Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation](https://image.slidesharecdn.com/ibm-090720090403-phpapp02/75/IMB-20-2048.jpg)
Обзор подходов IMB к построению динамической инфраструктуры обработки информации
- 1. Департамент корпоративных системIBM «Обзор подходов IBM к построению динамической инфраструктуры обработки информации» Сергей Каплун, ведущий специалист Департамента Корпоративных Систем, IBM Украина Sergey.Kaplun@ua.ibm.com Алексей Богачев, Руководитель Департамента Программного Обеспечения Alexey.Bogachev@ua.ibm.com “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation
- 2. Департамент корпоративных систем Эволюцияцентров обработки данных I “В истории уже все было, но народы и правительства никогда не делали выводов и не извлекали для себя уроков, которые им следовало бы извлечь из истории”. Георг Вильгельм Фридрих Гегель (1770-1831) “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

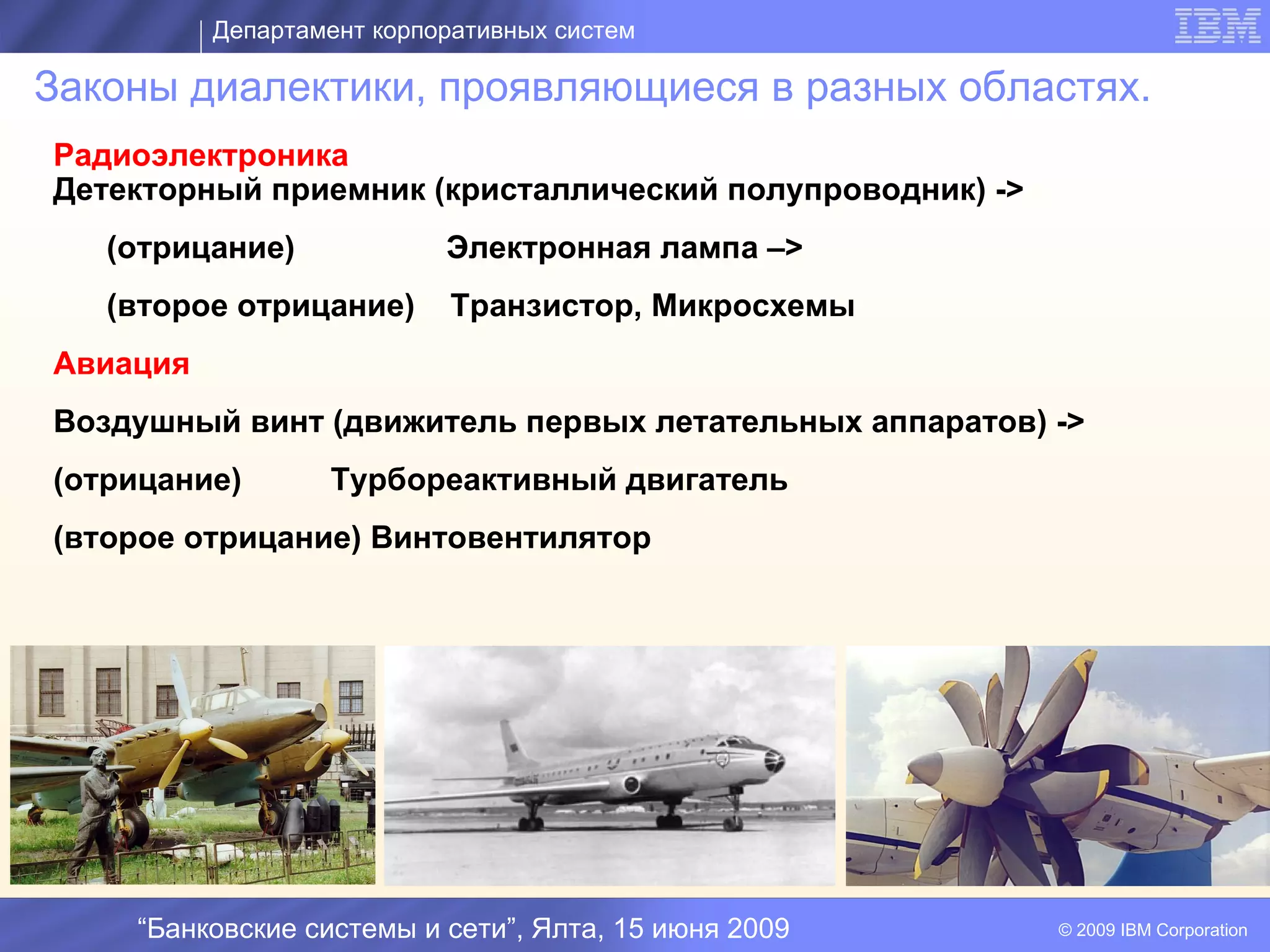

- 3. Департамент корпоративных систем Законыдиалектики, проявляющиеся в разных областях. Радиоэлектроника Детекторный приемник (кристаллический полупроводник) -> (отрицание) Электронная лампа –> (второе отрицание) Транзистор, Микросхемы Авиация Воздушный винт (движитель первых летательных аппаратов) -> (отрицание) I Турбореактивный двигатель (второе отрицание) Винтовентилятор “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation
- 4. Департамент корпоративных систем Парус:от “Виктории” Магеллана до .... I Космос 1 “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

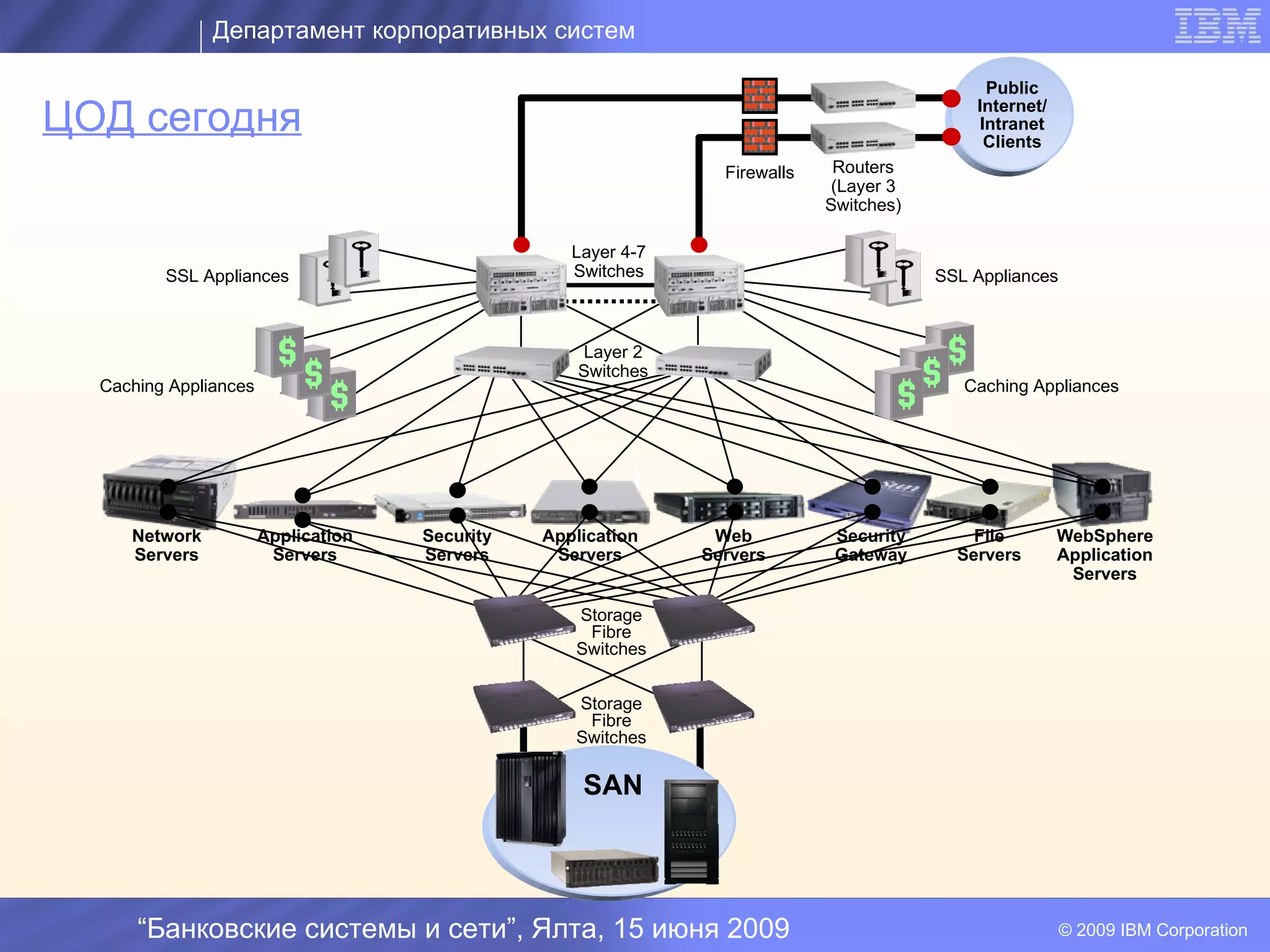

- 5. Департамент корпоративных систем Public ЦОД сегодня Internet/ Intranet Clients Firewalls Routers (Layer 3 Switches) Layer 4-7 SSL Appliances Switches SSL Appliances Layer 2 Switches Caching Appliances Caching Appliances I Network Application Security Application Web Security File WebSphere Servers Servers Servers Servers Servers Gateway Servers Application Servers Storage Fibre Switches Storage Fibre Switches SAN “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

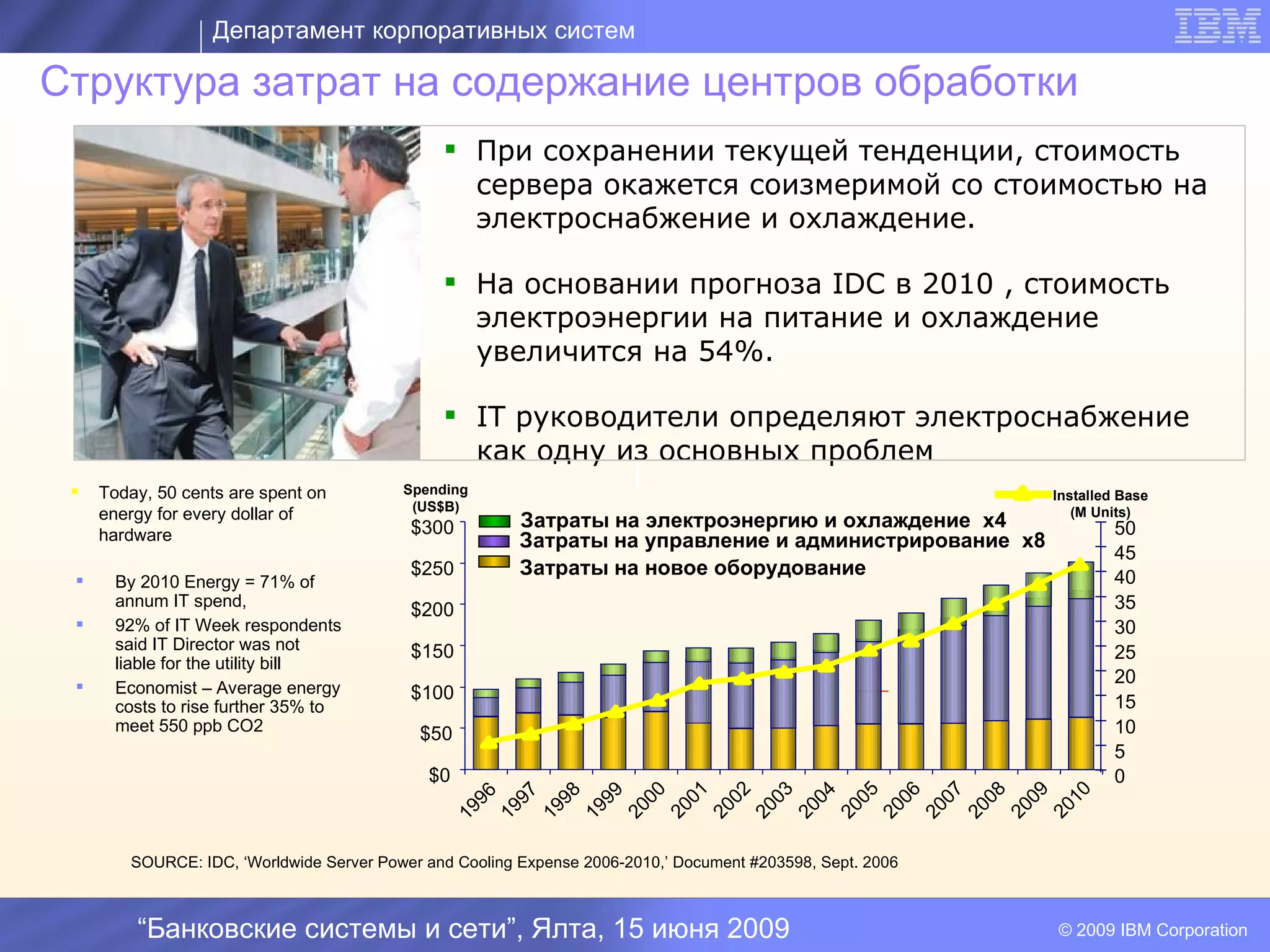

- 6. Департамент корпоративных систем Структуразатрат на содержание центров обработки При сохранении текущей тенденции, стоимость сервера окажется соизмеримой со стоимостью на электроснабжение и охлаждение. На основании прогноза IDC в 2010 , стоимость электроэнергии на питание и охлаждение увеличится на 54%. IT руководители определяют электроснабжение как одну из основных проблем Today, 50 cents are spent on Spending I Installed Base (US$B) energy for every dollar of Затраты на электроэнергию и охлаждение x4 (M Units) hardware $300 50 Затраты на управление и администрирование x8 45 $250 Затраты на новое оборудование 40 By 2010 Energy = 71% of annum IT spend, 35 $200 92% of IT Week respondents 30 said IT Director was not $150 25 liable for the utility bill 20 Economist – Average energy $100 costs to rise further 35% to 15 meet 550 ppb CO2 $50 10 5 $0 0 10 01 09 02 03 05 07 08 00 04 06 98 99 97 96 20 20 20 20 20 20 20 20 20 20 20 19 19 19 19 SOURCE: IDC, ‘Worldwide Server Power and Cooling Expense 2006-2010,’ Document #203598, Sept. 2006 “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

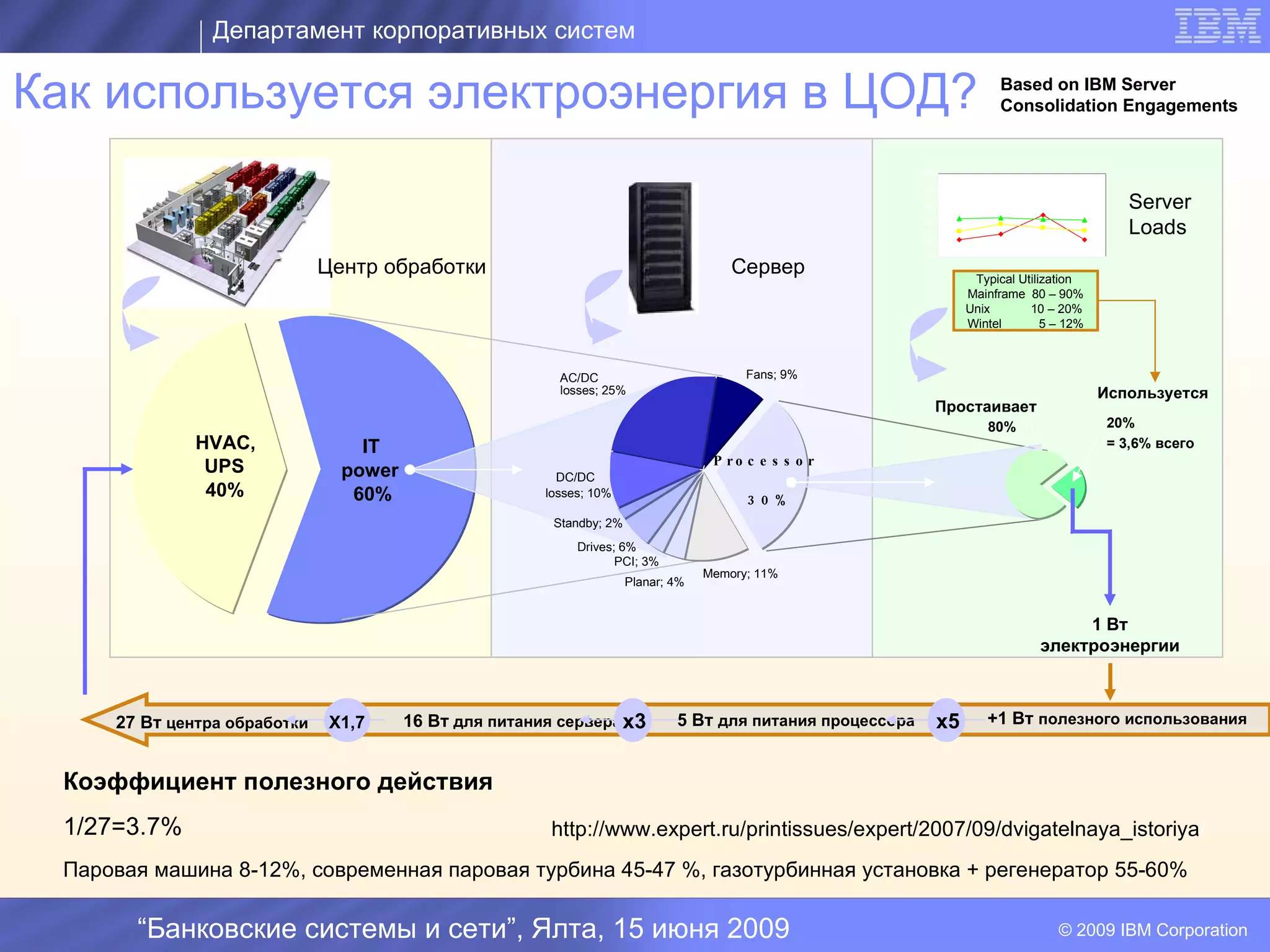

- 7. Департамент корпоративных систем Какиспользуется электроэнергия в ЦОД? Based on IBM Server Consolidation Engagements 100 80 60 Server 40 20 Loads 0 Центр обработки Сервер Typical Utilization Mainframe 80 – 90% Unix 10 – 20% Wintel 5 – 12% AC/DC Fans; 9% losses; 25% Используется Простаивает 80% 20% HVAC, IT = 3,6% всего P ro c e s s o r UPS power 40% 60% DC/DC losses; 10% I 3 0 % Standby; 2% Drives; 6% PCI; 3% Memory; 11% Planar; 4% 1 Вт электроэнергии 27 Вт центра обработки X1,7 16 Вт для питания сервера x3 5 Вт для питания процессора x5 +1 Вт полезного использования Коэффициент полезного действия 1/27=3.7% http://www.expert.ru/printissues/expert/2007/09/dvigatelnaya_istoriya/ Паровая машина 8-12%, современная паровая турбина 45-47 %, газотурбинная установка + регенератор 55-60% “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

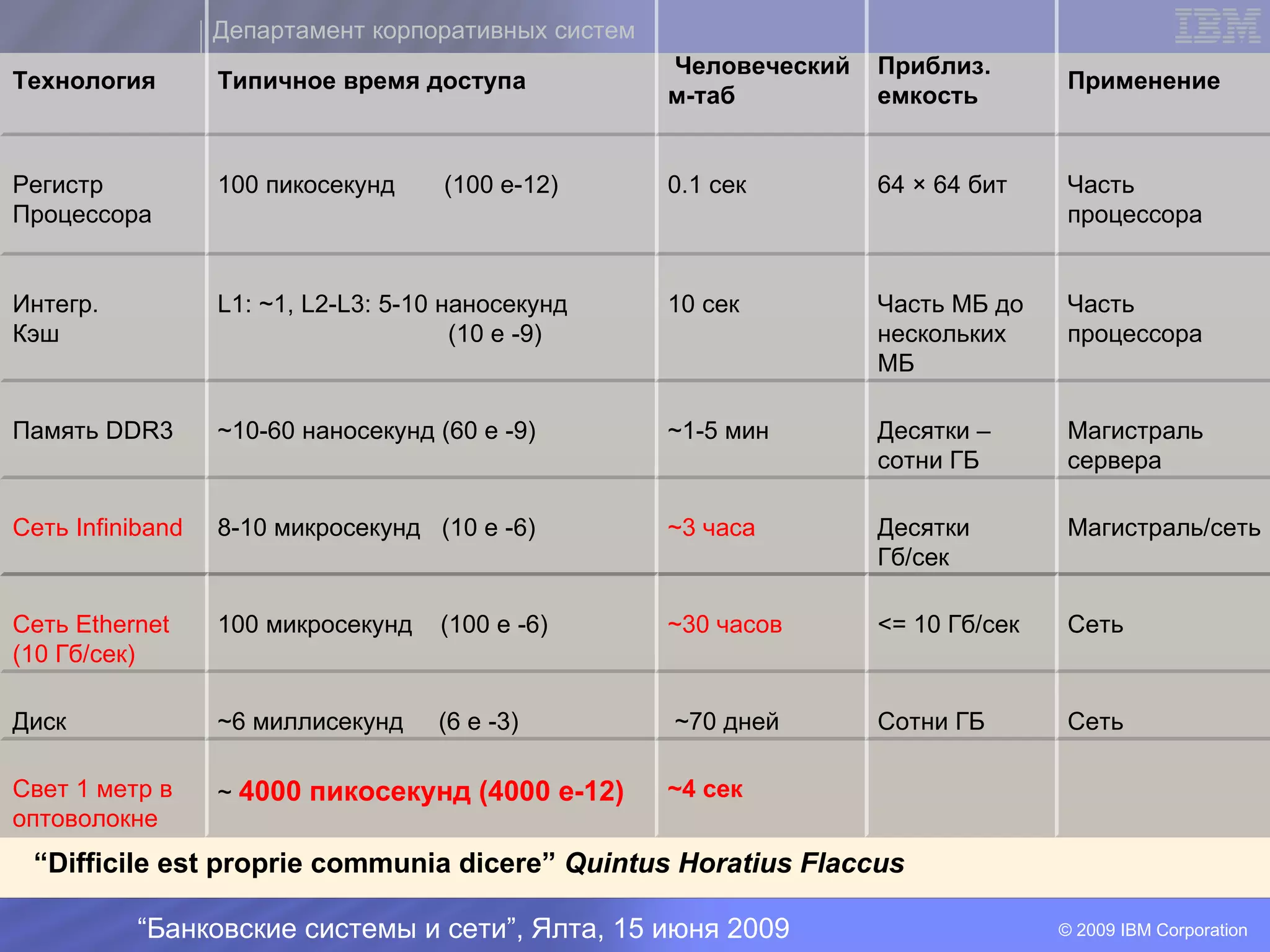

- 8. Департамент корпоративных систем Человеческий Приблиз. Технология Типичное время доступа Применение м-таб емкость Регистр 100 пикосекунд (100 e-12) 0.1 сек 64 × 64 бит Часть Процессора процессора Интегр. L1: ~1, L2-L3: 5-10 наносекунд 10 сек Часть МБ до Часть Кэш (10 e -9) нескольких процессора МБ Память DDR3 ~10-60 наносекунд (60 e -9) ~1-5 мин Десятки – Магистраль сотни ГБ сервера I Сеть Infiniband 8-10 микросекунд (10 e -6) ~3 часа Десятки Магистраль/сеть Гб/сек Сеть Ethernet 100 микросекунд (100 e -6) ~30 часов <= 10 Гб/сек Сеть (10 Гб/сек) Диск ~6 миллисекунд (6 e -3) ~70 дней Сотни ГБ Сеть Свет 1 метр в ~ 4000 пикосекунд (4000 e-12) ~4 сек оптоволокне “Difficile est proprie communia dicere” Quintus Horatius Flaccus “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

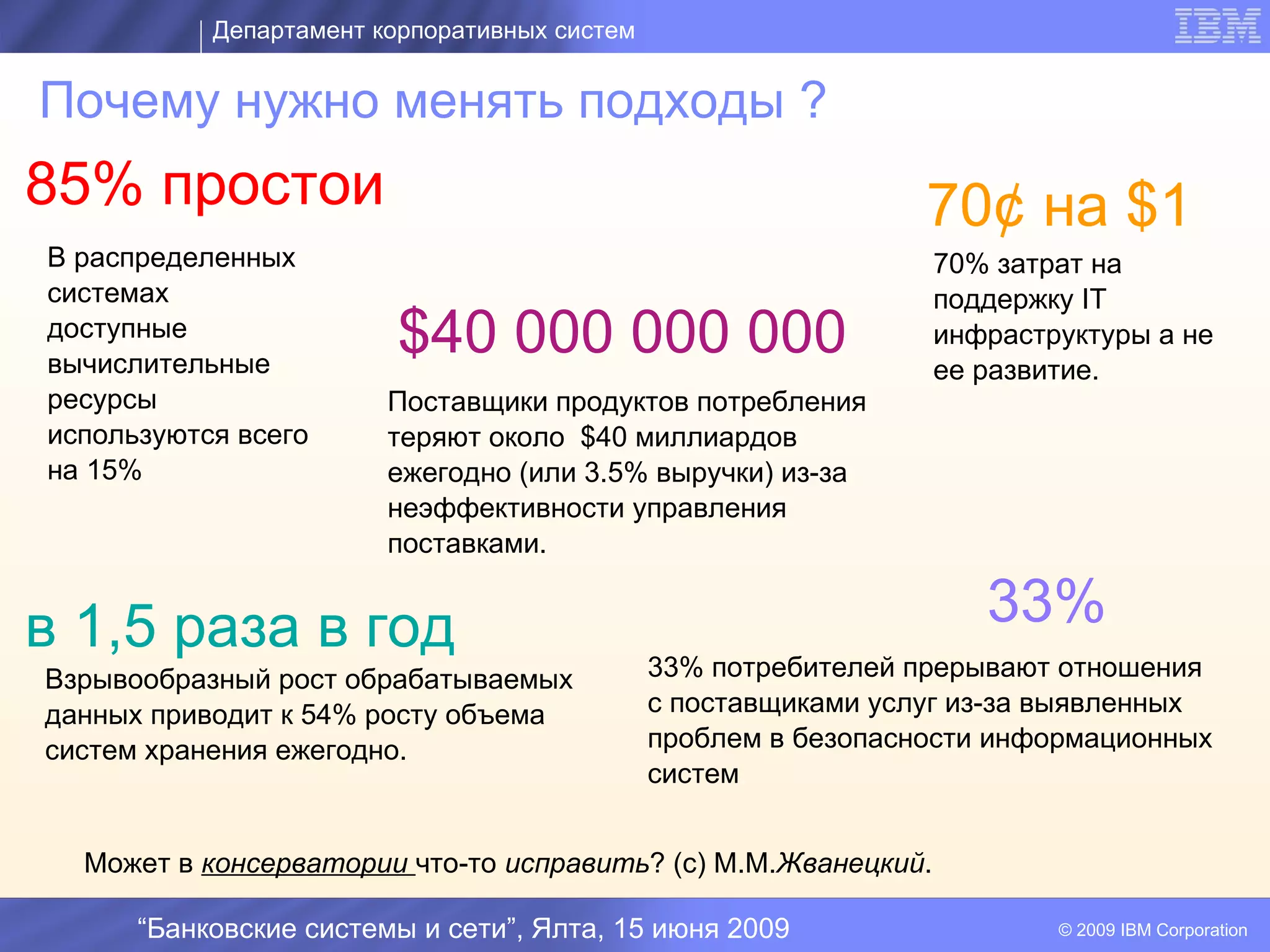

- 9. Департамент корпоративных систем Почемунужно менять подходы ? 85% простои 70¢ на $1 В распределенных 70% затрат на системах поддержку IT доступные вычислительные $40 000 000 000 инфраструктуры а не ее развитие. ресурсы Поставщики продуктов потребления используются всего теряют около $40 миллиардов на 15% ежегодно (или 3.5% выручки) из-за I неэффективности управления поставками. в 1,5 раза в год 33% Взрывообразный рост обрабатываемых 33% потребителей прерывают отношения данных приводит к 54% росту объема с поставщиками услуг из-за выявленных систем хранения ежегодно. проблем в безопасности информационных систем. Может в консерватории что-то исправить? (с) М.М.Жванецкий. “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation
- 10. Департамент корпоративных систем Подходы IBM к построению центров обработки данных – целостный и интегрированный взгляд Виртуализация Управление сервисами вычислительных в соответствии с требованиями бизнеса ресурсов I Защищенность и Энергоэффективные устойчивость к аппаратные средства изменяющимся условиям и сопровождающая Архитектура инфраструктура построения систем обработки информации “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

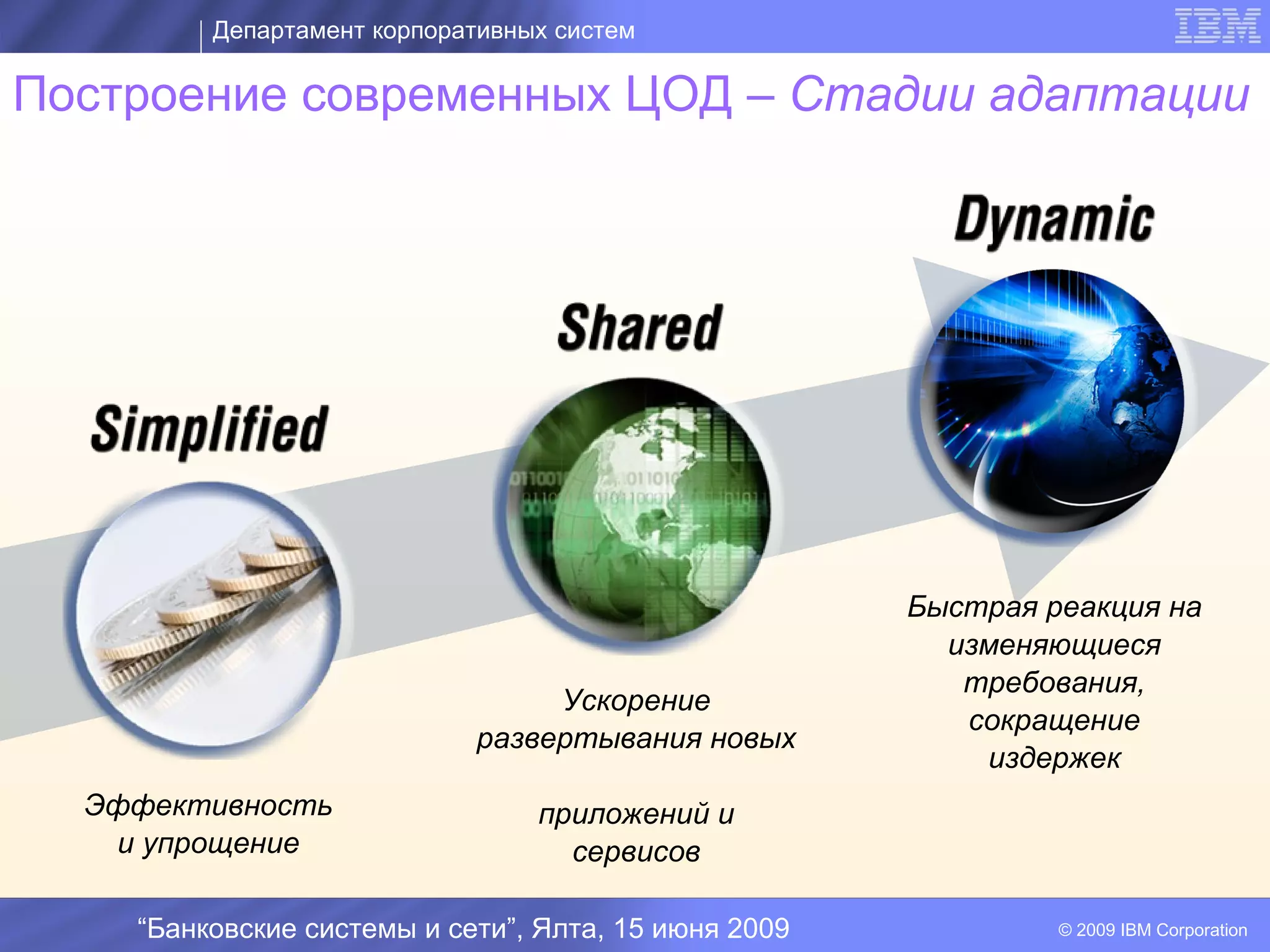

- 11. Департамент корпоративных систем Построениесовременных ЦОД – Стадии адаптации I Быстрая реакция на изменяющиеся требования, Ускорение сокращение развертывания новых издержек Эффективность приложений и и упрощение сервисов “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

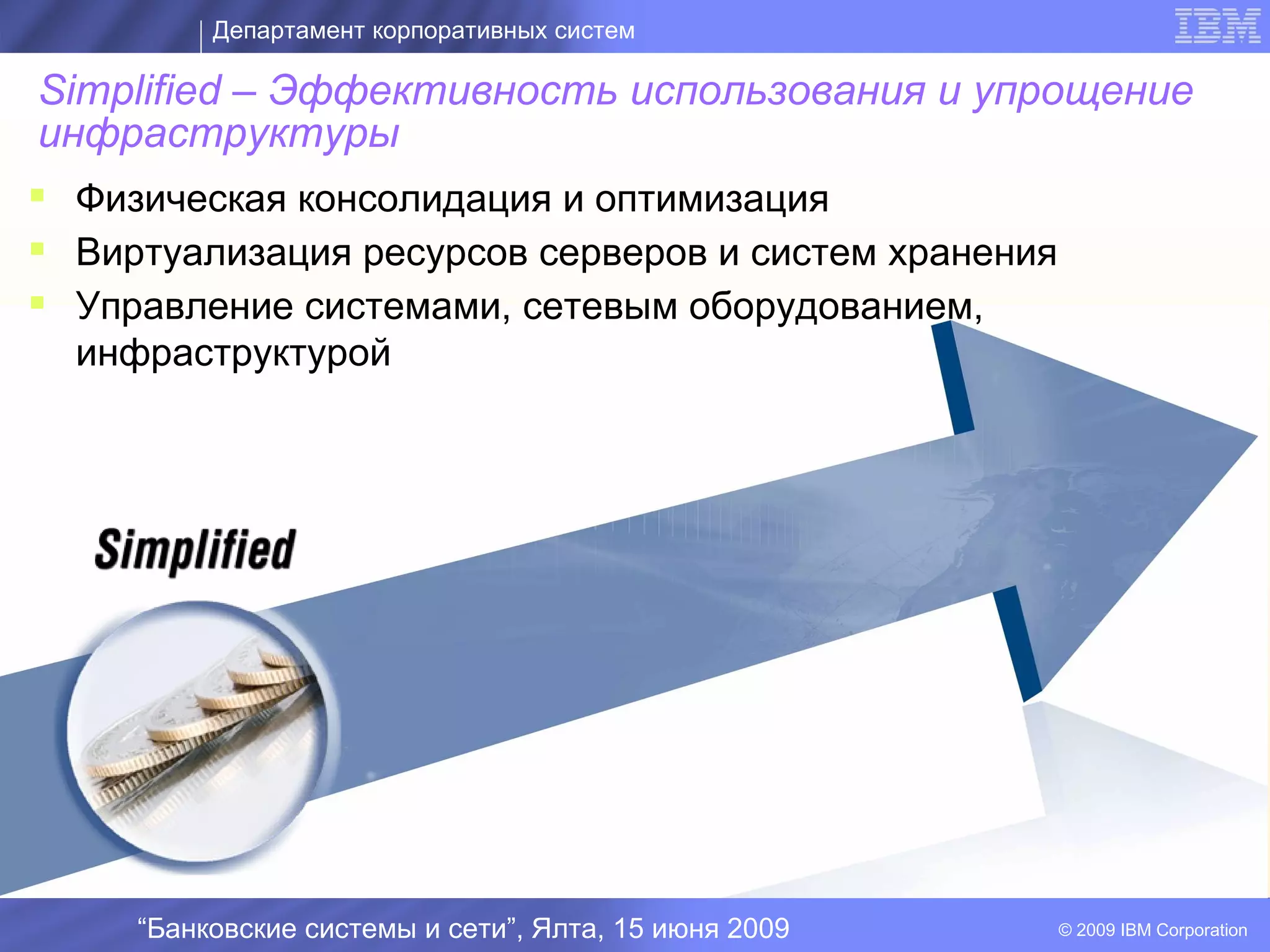

- 12. Департамент корпоративных систем Simplified – Эффективность использования и упрощение инфраструктуры Физическая консолидация и оптимизация Виртуализация ресурсов серверов и систем хранения Управление системами, сетевым оборудованием, инфраструктурой I “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

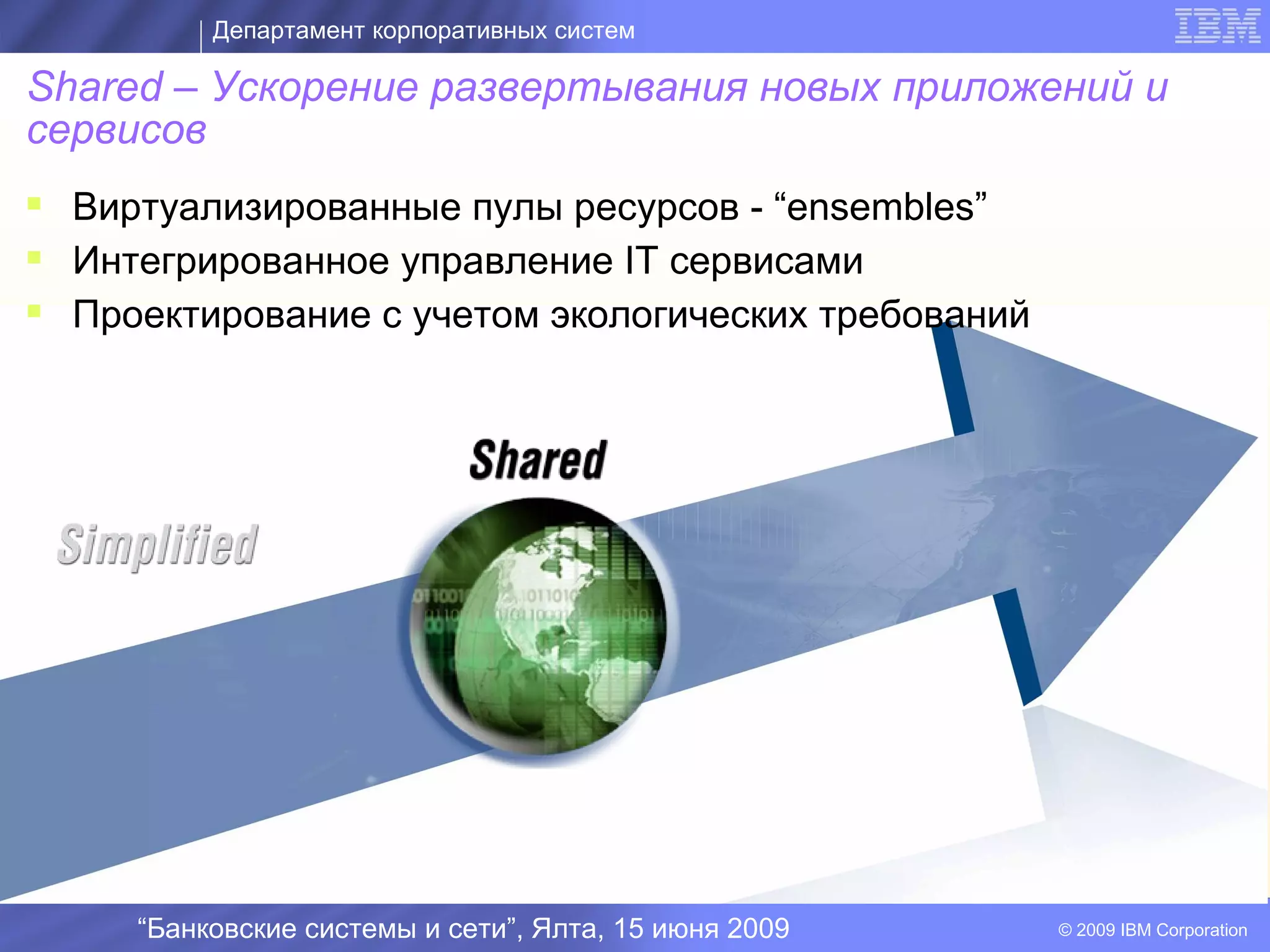

- 13. Департамент корпоративных систем Shared– Ускорение развертывания новых приложений и сервисов Виртуализированные пулы ресурсов - “ensembles” Интегрированное управление IT сервисами Проектирование с учетом экологических требований I “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

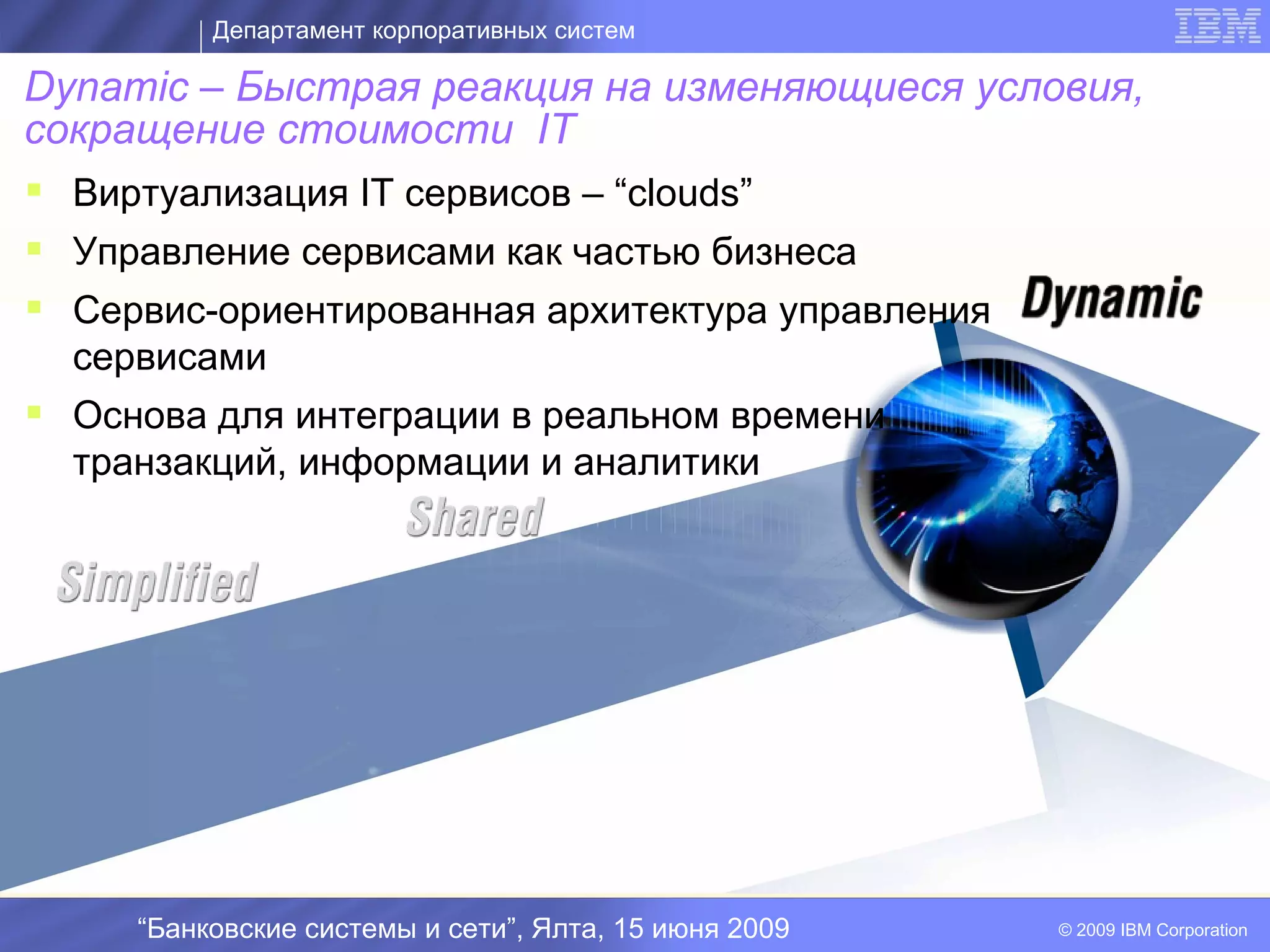

- 14. Департамент корпоративных систем Dynamic– Быстрая реакция на изменяющиеся условия, сокращение стоимости IT Виртуализация IT сервисов – “clouds” Управление сервисами как частью бизнеса Сервис-ориентированная архитектура управления сервисами Основа для интеграции в реальном времени транзакций, информации и аналитики I “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

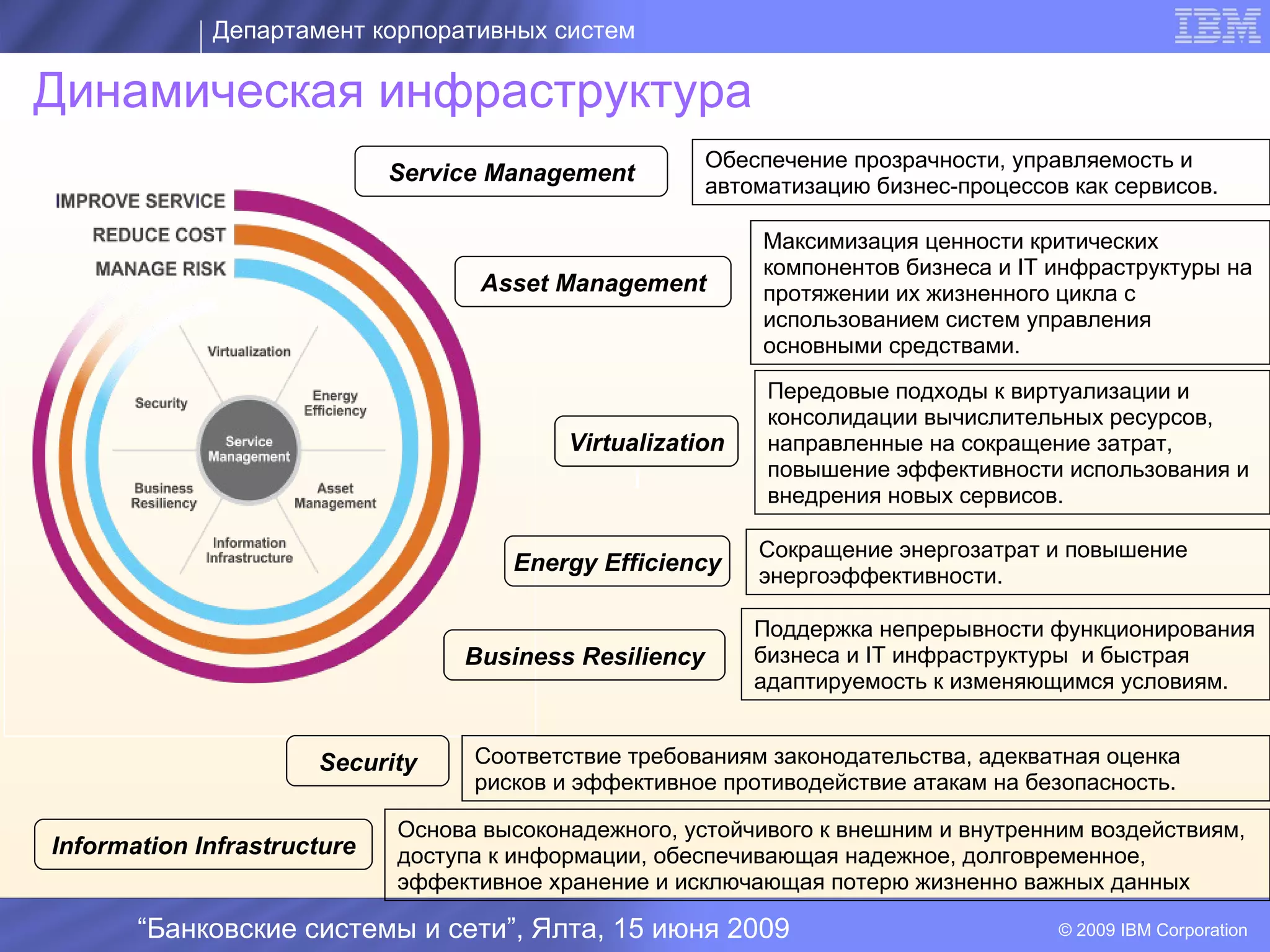

- 15. Департамент корпоративных систем Динамическаяинфраструктура Обеспечение прозрачности, управляемость и Service Management автоматизацию бизнес-процессов как сервисов. Максимизация ценности критических компонентов бизнеса и IT инфраструктуры на Asset Management протяжении их жизненного цикла с использованием систем управления основными средствами. Передовые подходы к виртуализации и консолидации вычислительных ресурсов, Virtualization направленные на сокращение затрат, I повышение эффективности использования и внедрения новых сервисов. Сокращение энергозатрат и повышение Energy Efficiency энергоэффективности. Поддержка непрерывности функционирования Business Resiliency бизнеса и IT инфраструктуры и быстрая адаптируемость к изменяющимся условиям. Security Соответствие требованиям законодательства, адекватная оценка рисков и эффективное противодействие атакам на безопасность. Основа высоконадежного, устойчивого к внешним и внутренним воздействиям, Information Infrastructure доступа к информации, обеспечивающая надежное, долговременное, эффективное хранение и исключающая потерю жизненно важных данных “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

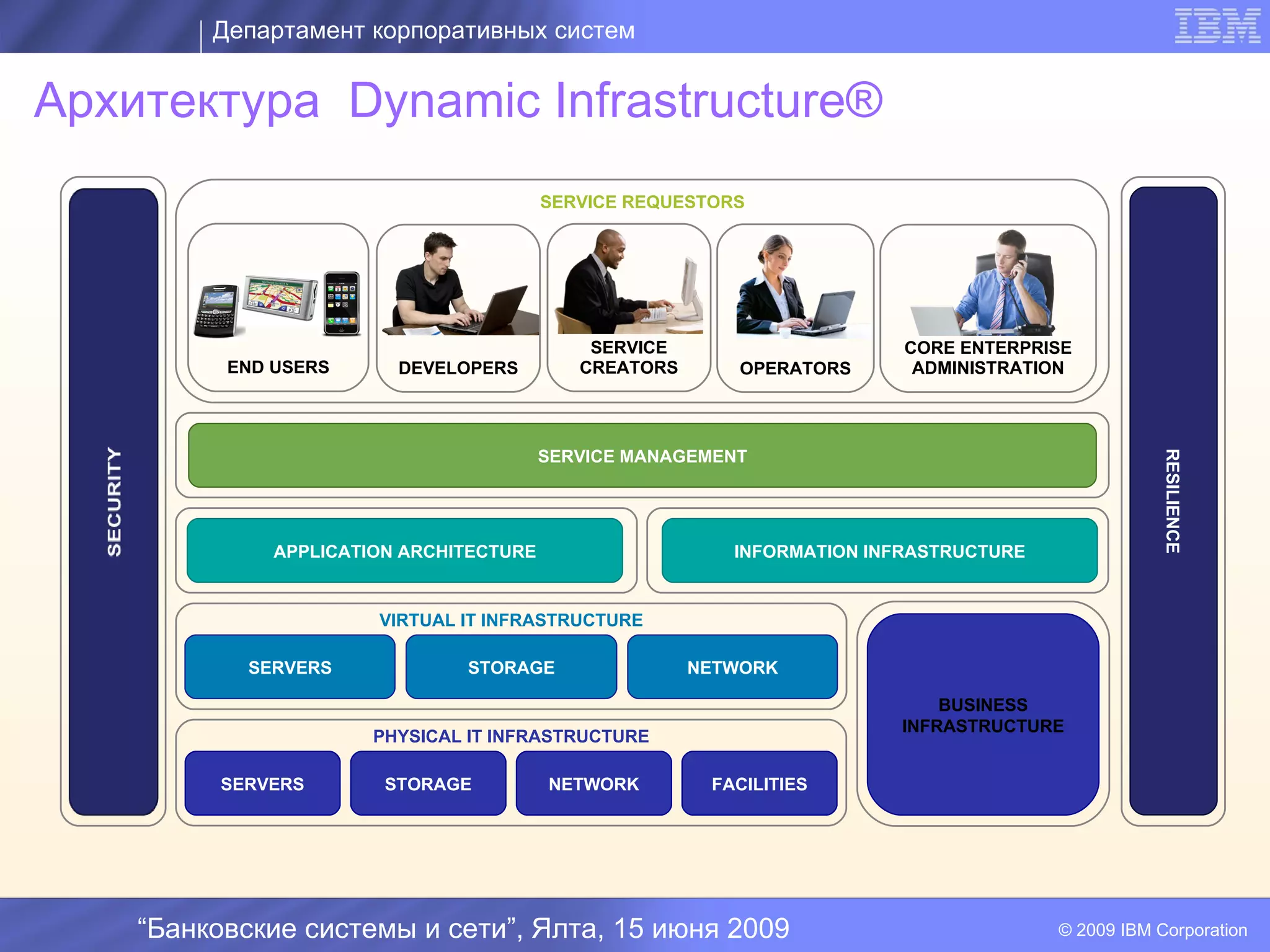

- 16. Департамент корпоративных систем АрхитектураDynamic Infrastructure® SERVICE REQUESTORS SERVICE CORE ENTERPRISE END USERS DEVELOPERS CREATORS OPERATORS ADMINISTRATION SERVICE MANAGEMENT RESILIENCE END I END USERS USERS APPLICATION ARCHITECTURE INFORMATION INFRASTRUCTURE VIRTUAL IT INFRASTRUCTURE SERVERS STORAGE NETWORK BUSINESS INFRASTRUCTURE PHYSICAL IT INFRASTRUCTURE SERVERS STORAGE NETWORK FACILITIES “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

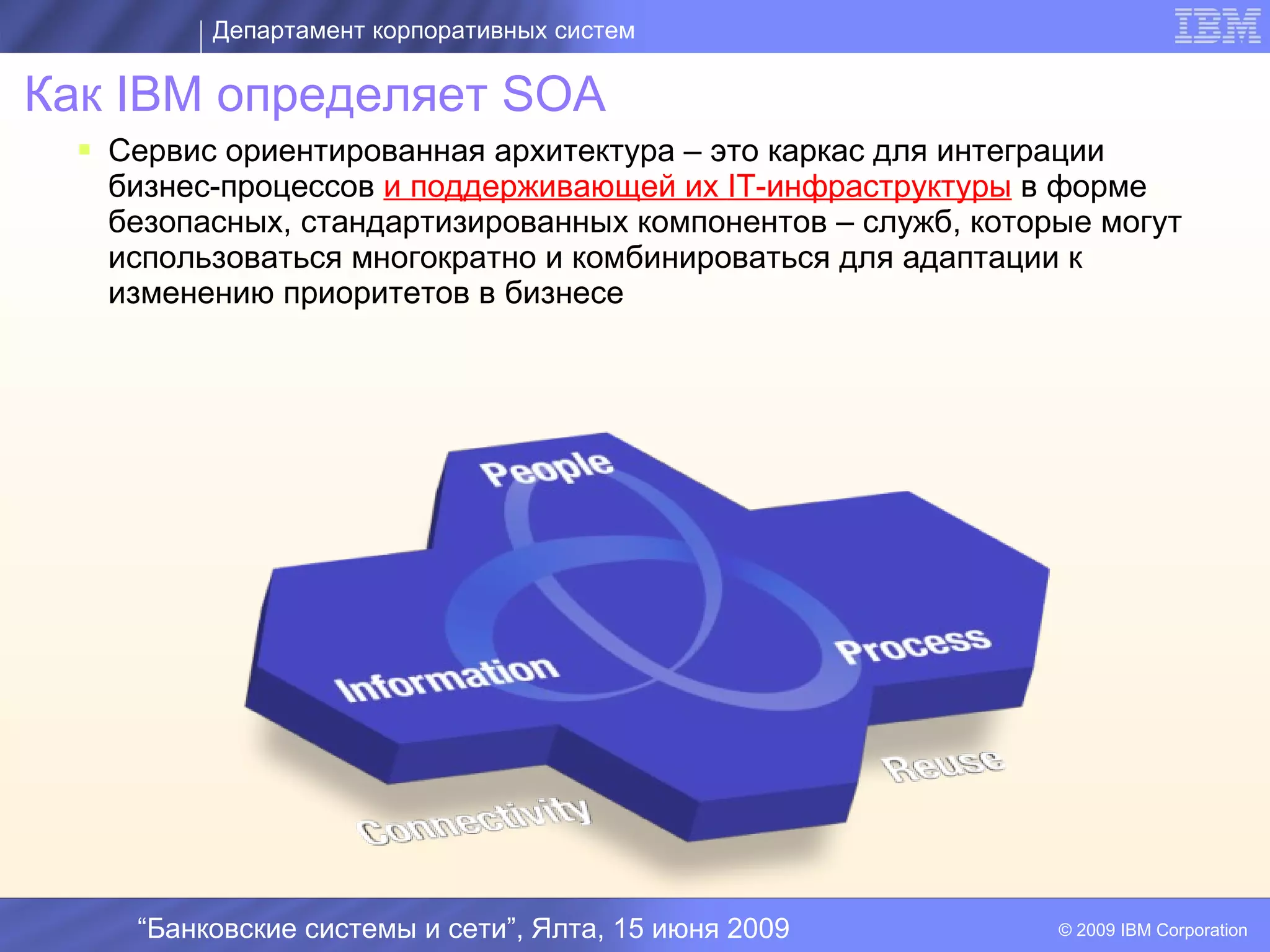

- 17. Департамент корпоративных систем КакIBM определяет SOA Сервис ориентированная архитектура – это каркас для интеграции бизнес-процессов и поддерживающей их IT-инфраструктуры в форме безопасных, стандартизированных компонентов – служб, которые могут использоваться многократно и комбинироваться для адаптации к изменению приоритетов в бизнесе I “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

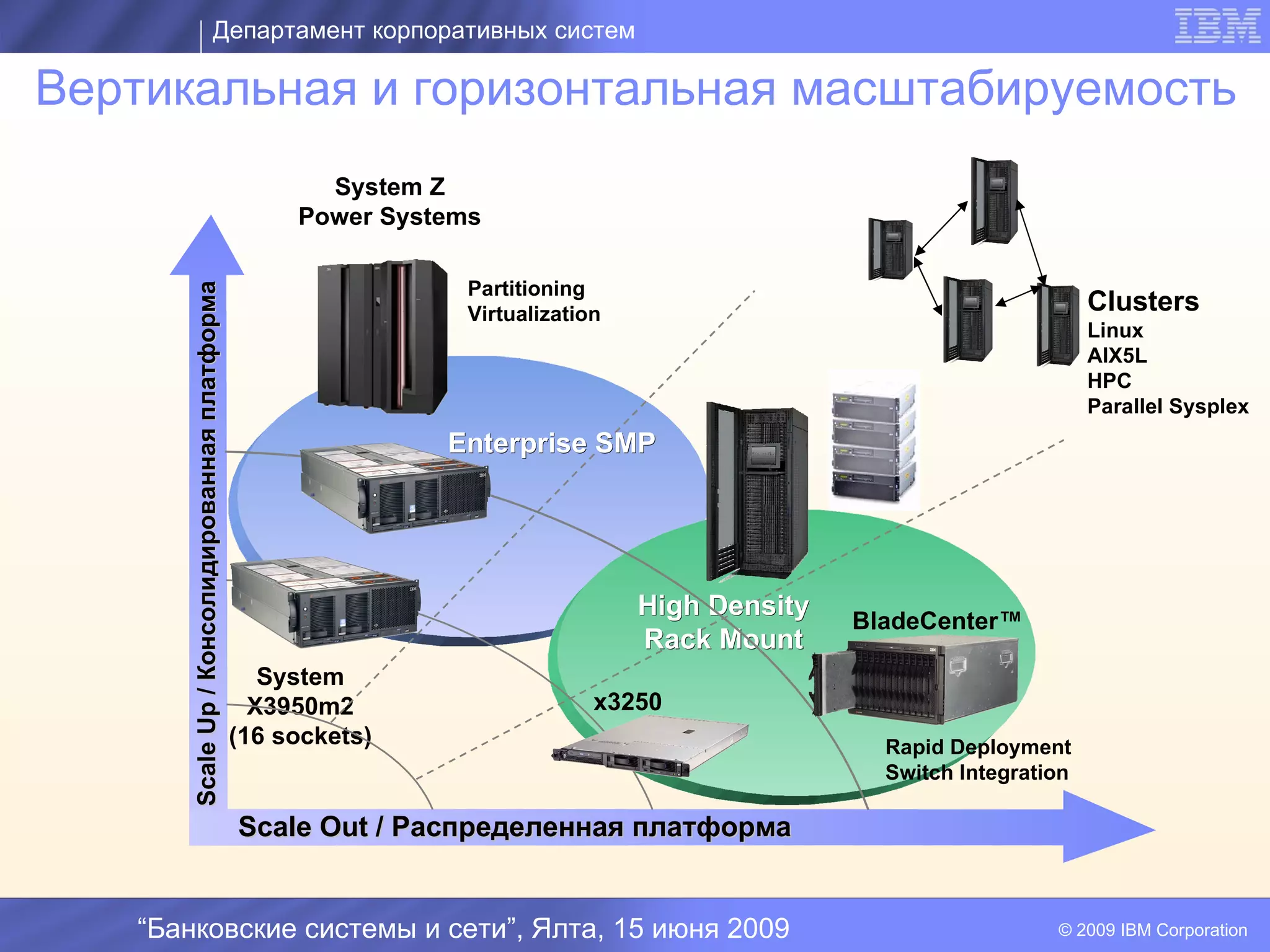

- 18. Департамент корпоративных систем Вертикальнаяи горизонтальная масштабируемость System Z Power Systems Partitioning Scale Up / Консолидированная платформа Virtualization Clusters Linux AIX5L HPC Parallel Sysplex Enterprise SMP I High Density BladeCenter™ Rack Mount System X3950m2 x3250 (16 sockets) Rapid Deployment Switch Integration Scale Out / Распределенная платформа “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

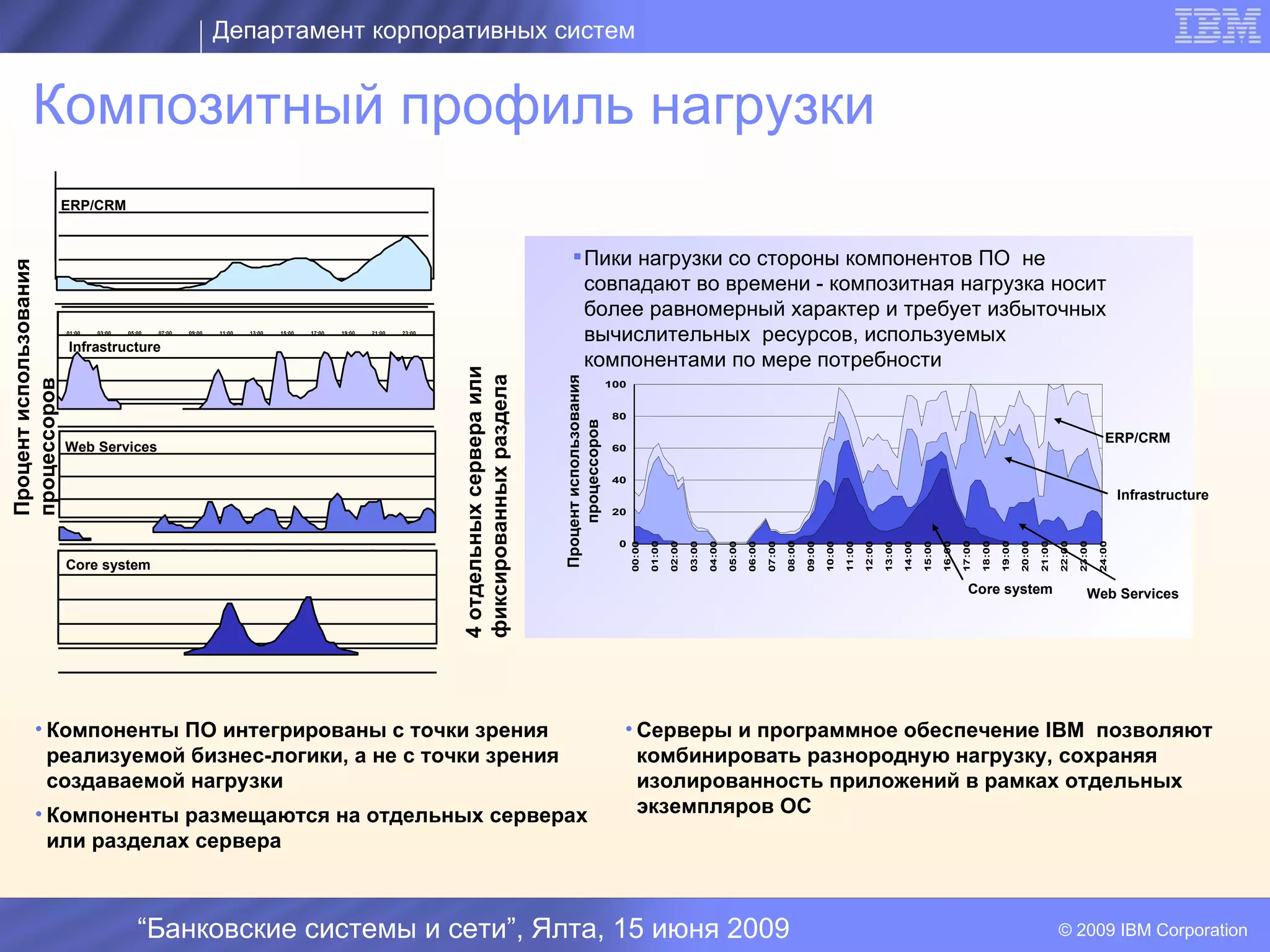

- 19. Департамент корпоративных систем Композитный профиль нагрузки ERP/CRM Пики нагрузки со стороны компонентов ПО не Процент использования совпадают во времени - композитная нагрузка носит более равномерный характер и требует избыточных 01:00 03:00 05:00 07:00 09:00 11:00 13:00 15:00 17:00 19:00 21:00 23:00 вычислительных ресурсов, используемых Infrastructure компонентами по мере потребности 4 отдельных сервера или фиксированных раздела Процент использования процессоров 100 80 процессоров ERP/CRM Web Services 60 40 I Infrastructure 20 0 01:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 24:00 00:00 02:00 03:00 04:00 05:00 06:00 07:00 08:00 09:00 10:00 11:00 12:00 13:00 14:00 15:00 00:00 02:00 04:00 06:00 08:00 10:00 12:00 14:00 16:00 18:00 20:00 22:00 24:00 Core system Core system Web Services • Компоненты ПО интегрированы с точки зрения • Серверы и программное обеспечение IBM позволяют реализуемой бизнес-логики, а не с точки зрения комбинировать разнородную нагрузку, сохраняя создаваемой нагрузки изолированность приложений в рамках отдельных • Компоненты размещаются на отдельных серверах экземпляров ОС или разделах сервера “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

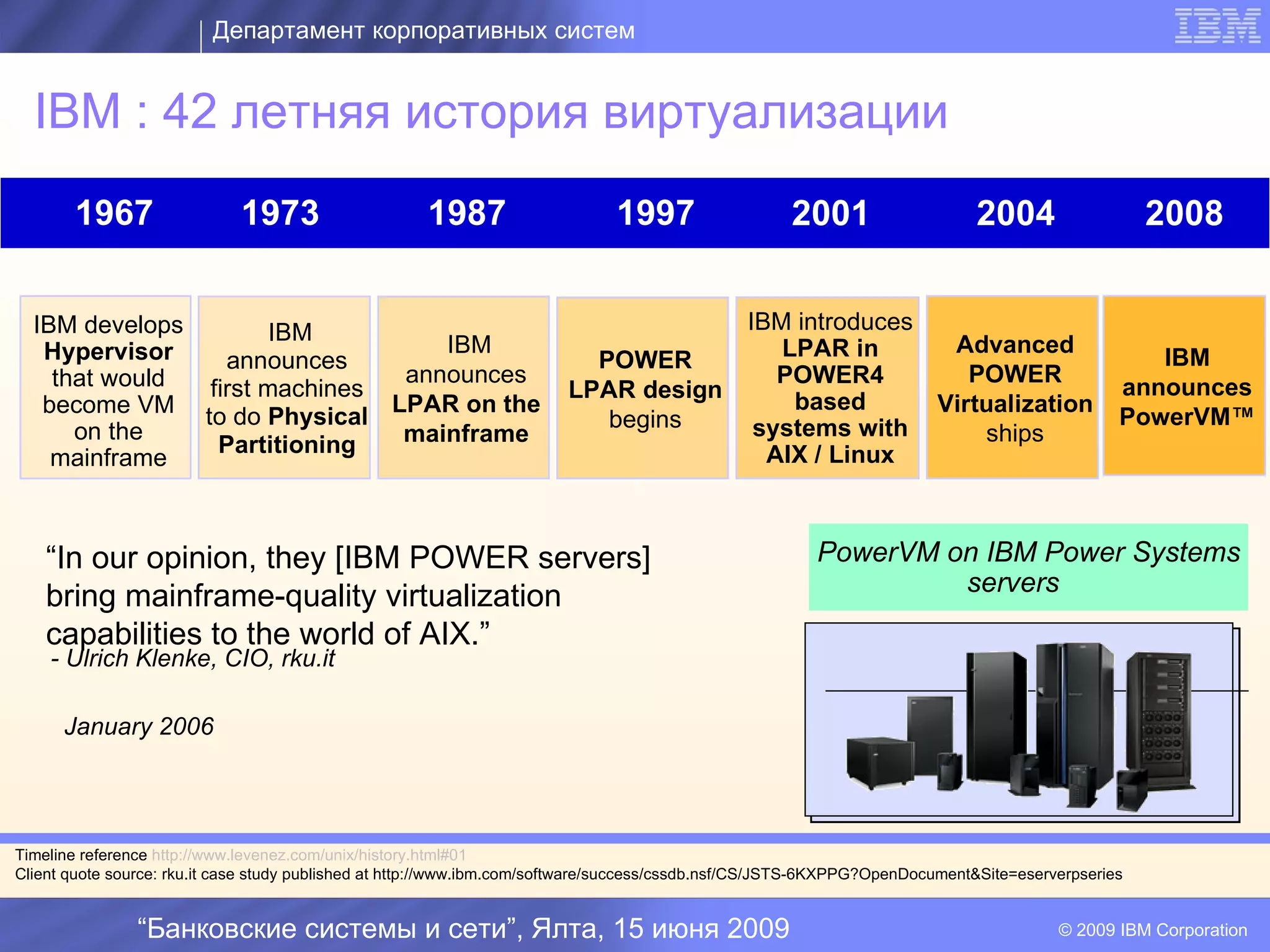

- 20. Департамент корпоративных систем IBM : 42 летняя история виртуализации 1967 1973 1987 1997 2001 2004 2008 IBM develops IBM IBM introduces Hypervisor IBM LPAR in Advanced announces POWER IBM that would announces POWER4 POWER first machines LPAR design announces become VM to do Physical LPAR on the based Virtualization begins systems with PowerVM™ on the mainframe ships Partitioning AIX / Linux mainframe I “In our opinion, they [IBM POWER servers] PowerVM on IBM Power Systems servers bring mainframe-quality virtualization capabilities to the world of AIX.” - Ulrich Klenke, CIO, rku.it January 2006 Timeline reference http://www.levenez.com/unix/history.html#01 Client quote source: rku.it case study published at http://www.ibm.com/software/success/cssdb.nsf/CS/JSTS-6KXPPG?OpenDocument&Site=eserverpseries “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

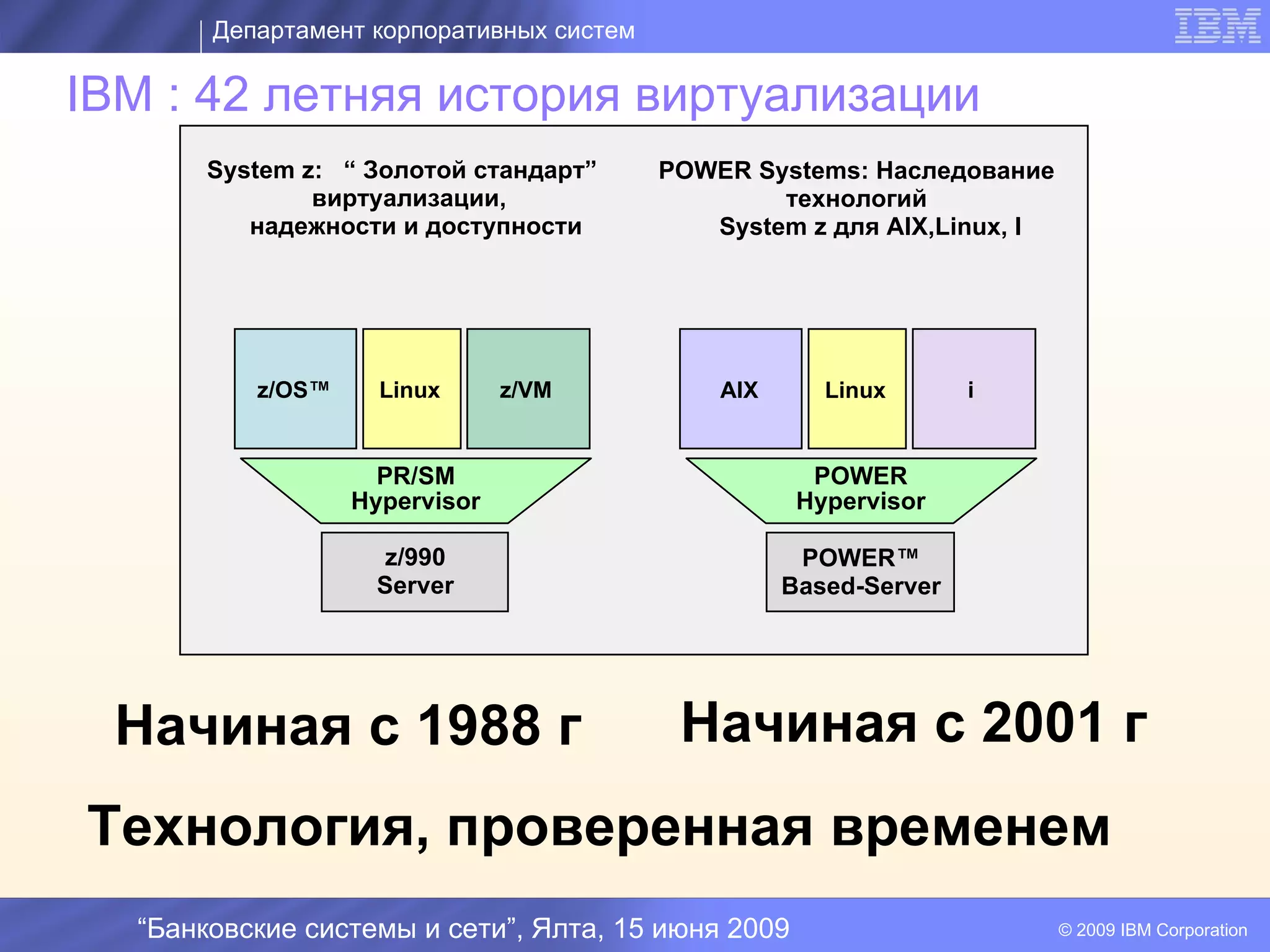

- 21. Департамент корпоративных систем IBM: 42 летняя история виртуализации System z: “ Золотой стандарт” POWER Systems: Наследование виртуализации, технологий надежности и доступности System z для AIX,Linux, I z/OS™ Linux z/VM AIX Linux i PR/SM I POWER Hypervisor Hypervisor z/990 POWER™ Server Based-Server Начиная с 1988 г Начиная с 2001 г Технология, проверенная временем “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

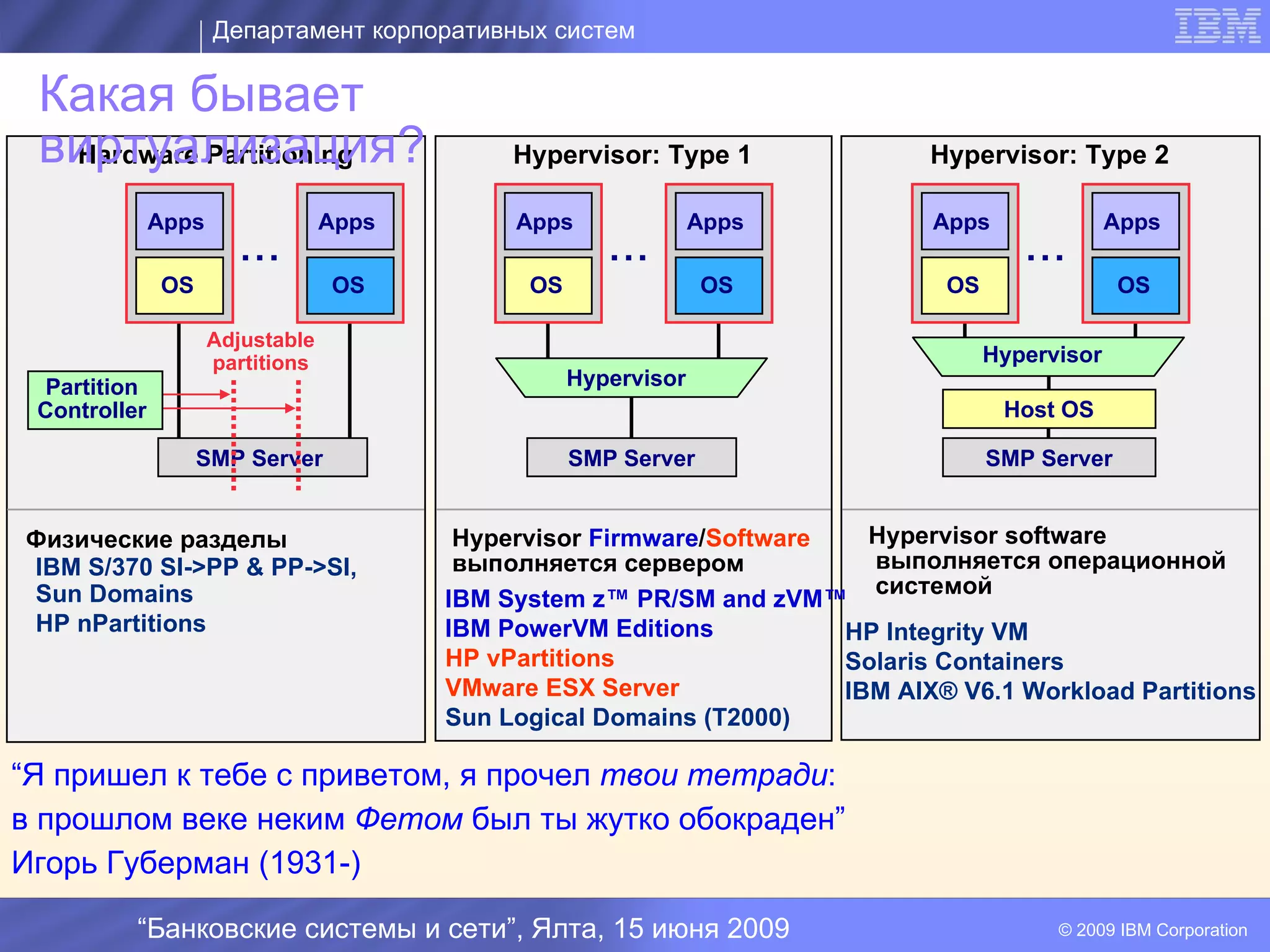

- 22. Департамент корпоративных систем Какая бывает виртуализация? Hardware Partitioning Hypervisor: Type 1 Hypervisor: Type 2 Apps Apps Apps Apps Apps Apps ... ... ... OS OS OS OS OS OS Adjustable partitions Hypervisor Partition Hypervisor Controller Host OS SMP Server SMP Server SMP Server I Физические разделы Hypervisor Firmware/Software Hypervisor software IBM S/370 SI->PP & PP->SI, выполняется сервером выполняется операционной Sun Domains системой IBM System z™ PR/SM and zVM™ HP nPartitions IBM PowerVM Editions HP Integrity VM HP vPartitions Solaris Containers VMware ESX Server IBM AIX® V6.1 Workload Partitions Sun Logical Domains (T2000) “Я пришел к тебе с приветом, я прочел твои тетради: в прошлом веке неким Фетом был ты жутко обокраден” Игорь Губерман (1931-) “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

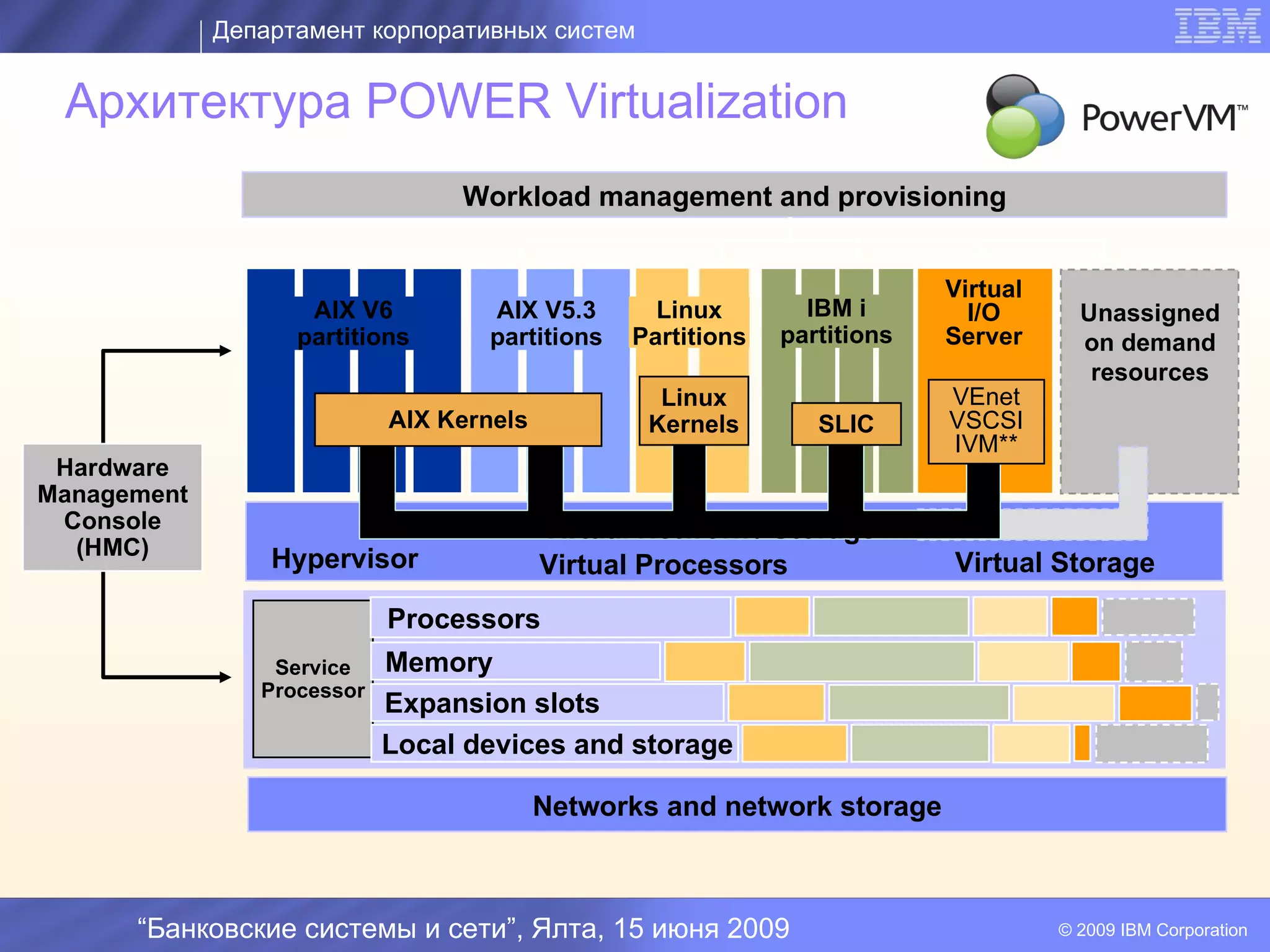

- 23. Департамент корпоративных систем Архитектура POWER Virtualization Workload management and provisioning Virtual AIX V6 AIX V5.3 Linux IBM i I/O Unassigned partitions partitions Partitions partitions Server on demand resources Linux VEnet AIX Kernels Kernels SLIC VSCSI IVM** Hardware I Management Console Virtual Network /Networks Virtual Storage (HMC) Hypervisor Virtual Processors Virtual Storage Processors Service Memory Processor Expansion slots Local devices and storage Networks and network storage “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

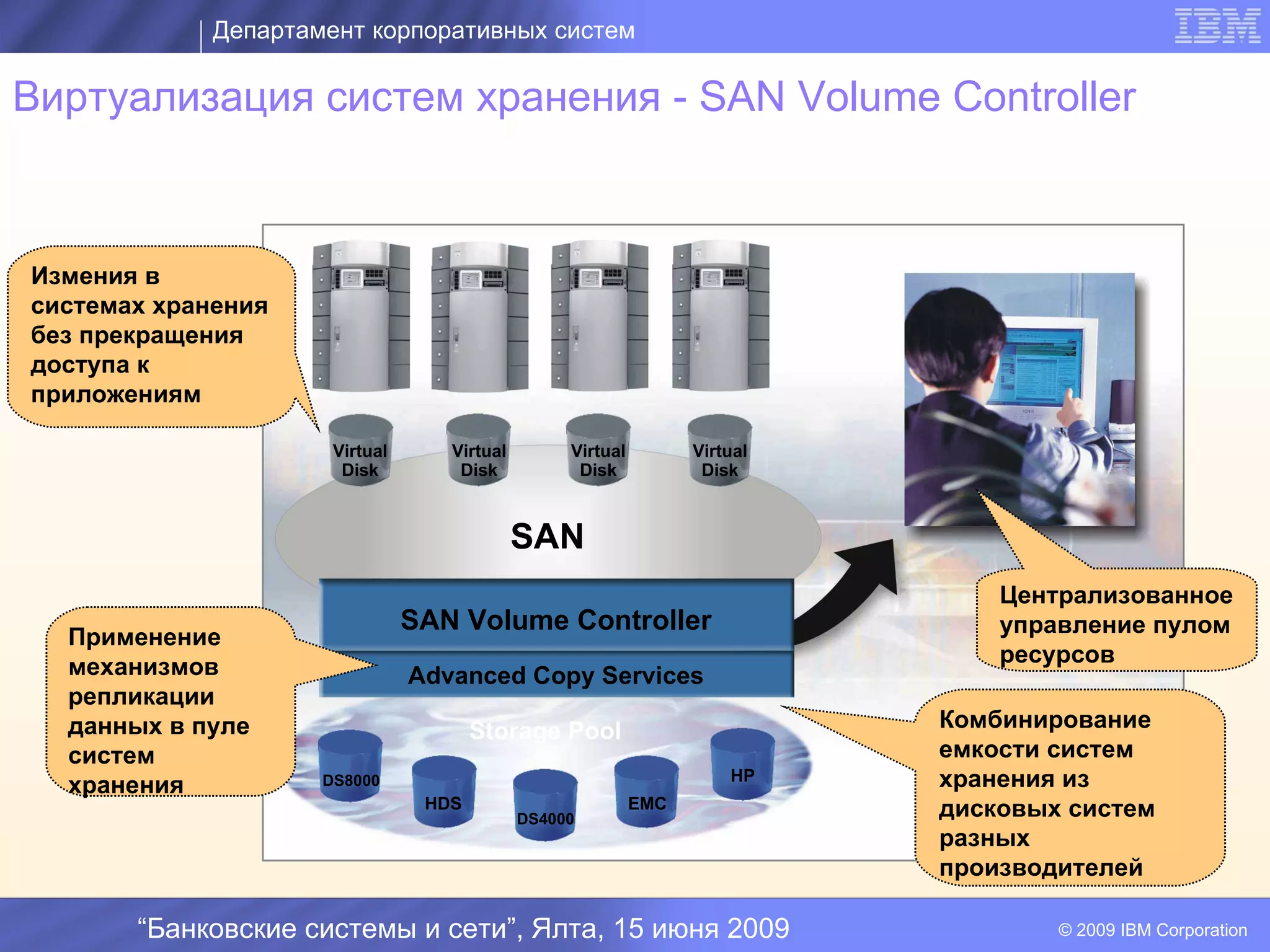

- 24. Департамент корпоративных систем Виртуализациясистем хранения - SAN Volume Controller Измения в системах хранения без прекращения доступа к приложениям Virtual Virtual Virtual Virtual Disk Disk Disk I Disk SAN Централизованное SAN Volume Controller управление пулом Применение ресурсов механизмов Advanced Copy Services репликации данных в пуле Storage Pool Комбинирование систем емкости систем хранения DS8000 HP хранения из HDS EMC дисковых систем DS4000 разных производителей “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

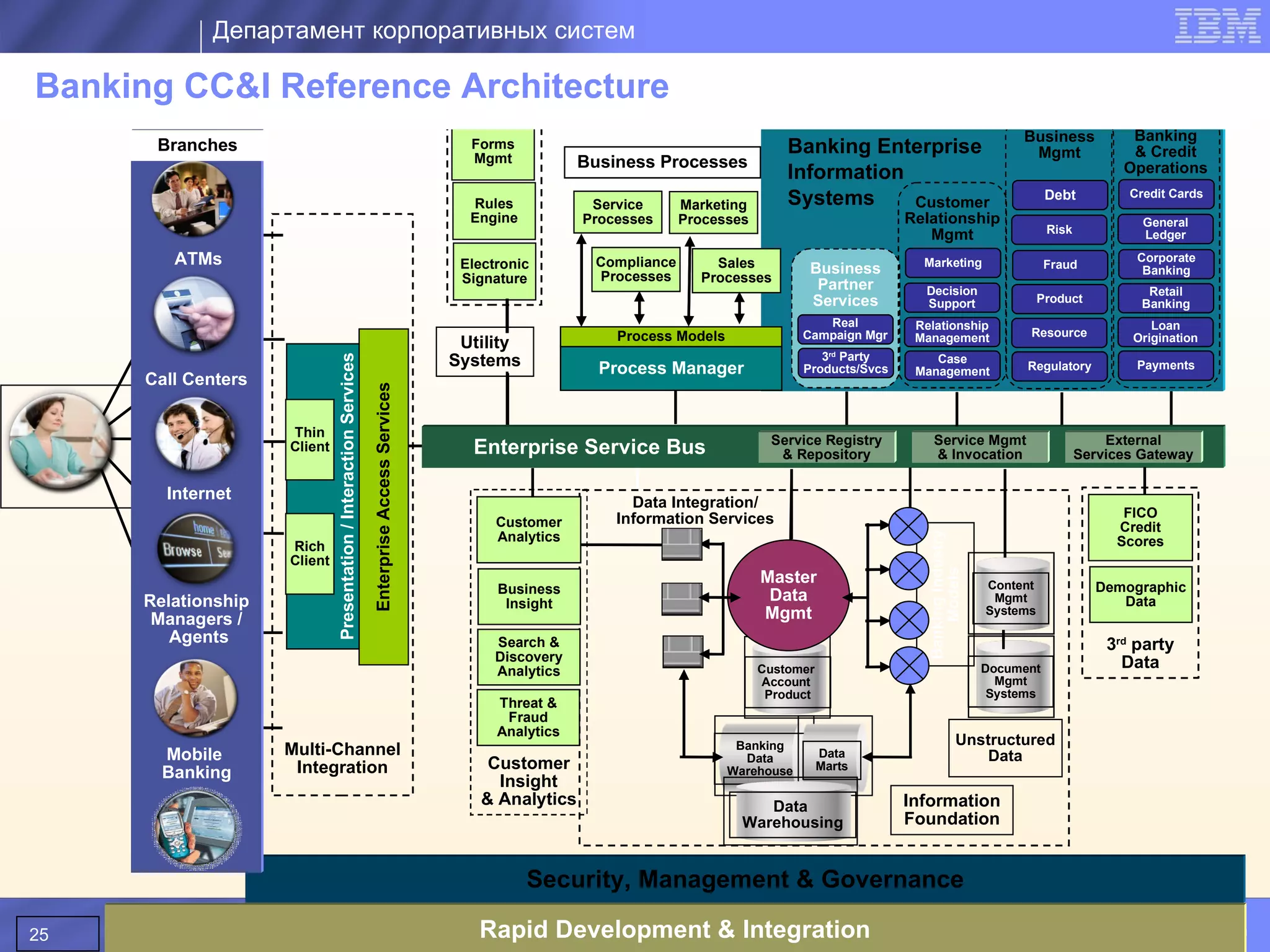

- 25. Департамент корпоративных систем BankingCC&I Reference Architecture Channels Branches Forms Core Systems Banking Enterprise Business Banking Mgmt Mgmt & Credit Business Processes Operations Information Rules Service Marketing Systems Customer Debt Credit Cards Engine Processes Processes Relationship General Risk Mgmt Ledger ATMs Electronic Compliance Sales Marketing Fraud Corporate Processes Business Banking Signature Processes Partner Decision Retail Services Support Product Banking Real Relationship Loan Process Models Campaign Mgr Management Resource Origination Utility Systems 3rd Party Case Presentation / Interaction Services Process Manager Products/Svcs Management Regulatory Payments Call Centers Enterprise Access Services Thin Service Registry Service Registry Service Mgmt Service Mgmt Enterprise External Client Enterprise Service Hub Enterprise Service Bus & Repository & Repository && Invocation Invocation Service Bus Services Gateway Internet I Data Integration/ Information Services FICO Fico Customer Credit Analytics Banking Industry Rich Scores Client Master Models Business Content Demographic Relationship Insight Data Mgmt Data Managers / Mgmt Systems Agents Search & 3rd party Discovery Data Analytics Customer Document Account Mgmt Product Systems Threat & Fraud Analytics Banking Unstructured Mobile Multi-Channel Data Data Data Integration Customer Marts Banking Warehouse Insight & Analytics Data Information Warehousing Foundation Security, Management & Governance Governance & Monitoring 25 “Банковские системы и сети”, Ялта, 15 июня& Integration Rapid Development 2009 © 2009 IBM Corporation

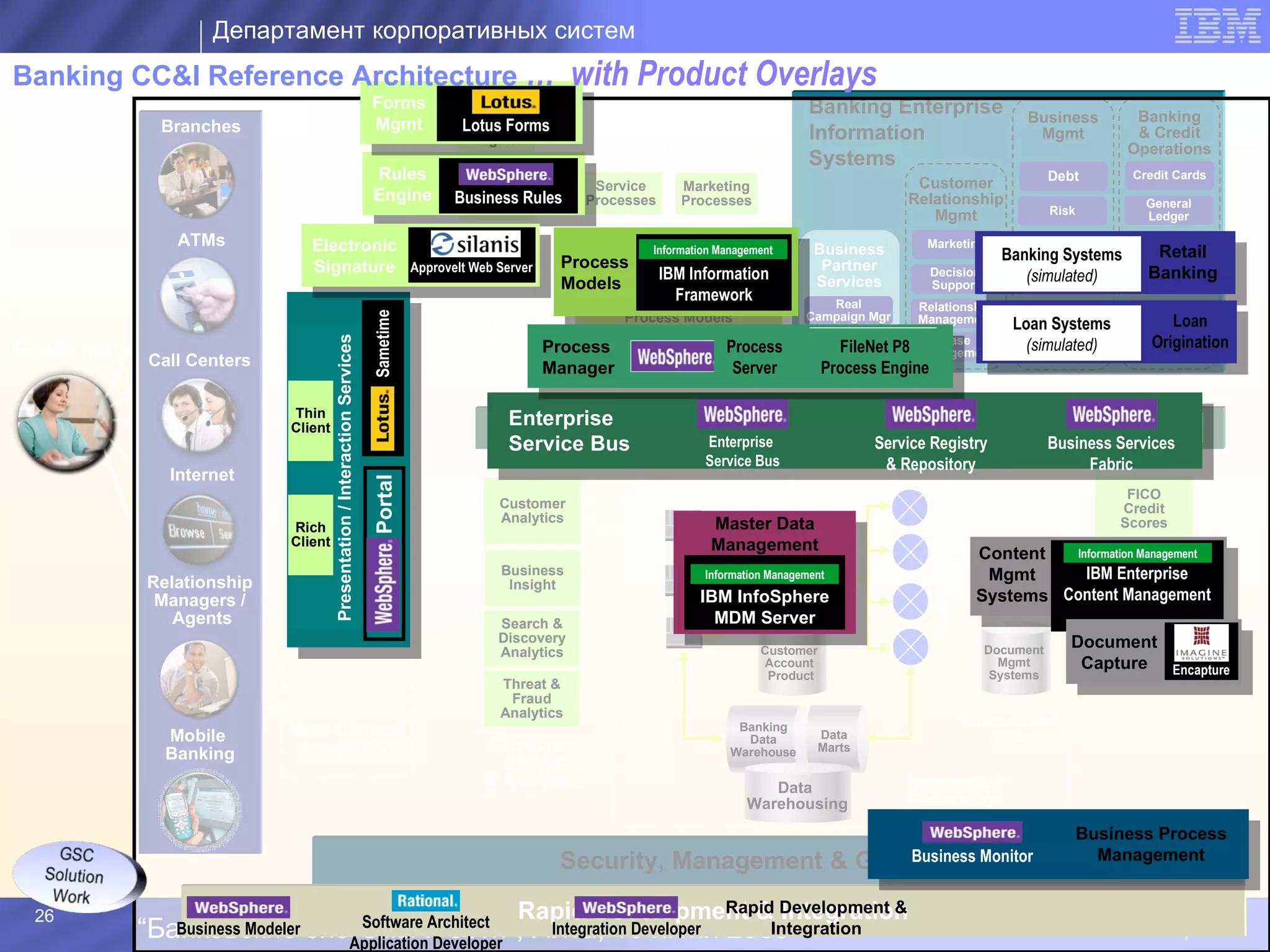

- 26. Департамент корпоративных систем BankingCC&I Reference Architecture … with Product Overlays Channels Forms Banking Enterprise Branches Mgmt Lotus Forms Forms Core Systems Business Banking Mgmt Business Processes Information Mgmt & Credit Operations Systems Rules Customer Debt Credit Cards Rules Service Marketing Engine Business Rules Engine Processes Processes Relationship General Mgmt Risk Ledger ATMs Electronic Electronic Compliance Sales Business Marketing Fraud Corporate Information Management Processes Processes Banking Systems Retail Banking Signature ApproveItSignature Web Server Process IBM Information Partner Decision Banking Models Services Support (simulated) Product Retail Banking Framework Real Relationship Loan Resource Sametime Process Models Campaign Mgr Management Loan Origination Utility Loan Systems Systems 3 Party rd Case Origination Customer Presentation / Interaction Services Process Process Process Manager Products/Svcs P8 Management FileNet (simulated) Regulatory Payments Call Centers Manager Server Process Engine Enterprise Access Services Thin Thin Client Client Enterprise Enterprise Service Hub Enterprise Service Bus Service Registry Service Registry Service Mgmt Service Mgmt Enterprise External Service Bus Enterprise & Repository Service Registry & Repository && Invocation Invocation Business Services Bus Service Services Gateway Service Bus & Repository Fabric Internet IData Integration/ Portal Information Services FICO Fico Customer Credit Analytics Banking Industry Rich Rich Master Data Scores Client Client Management Master Content Information Management Models Business Content Demographic Data Information Management Mgmt Mgmt IBM Enterprise Relationship Insight Data Managers / IBM InfoSphereMgmt Systems Content Management Systems Agents Search & MDM Server 3rd party Discovery Document Data Analytics Customer Document Account Mgmt Capture Encapture Product Systems Threat & Fraud Analytics Banking Unstructured Mobile Multi-Channel Data Data Data Integration Customer Marts Banking Warehouse Insight & Analytics Data Information Warehousing Foundation Business Process Business Monitor Security, Management & Governance Governance & Monitoring Management 26 Software Architect Rapid Development & Development & Rapid Integration “Банковские системы и сети”, Ялта, 15 июня 2009 Business Modeler Integration Developer Integration Application Developer © 2009 IBM Corporation

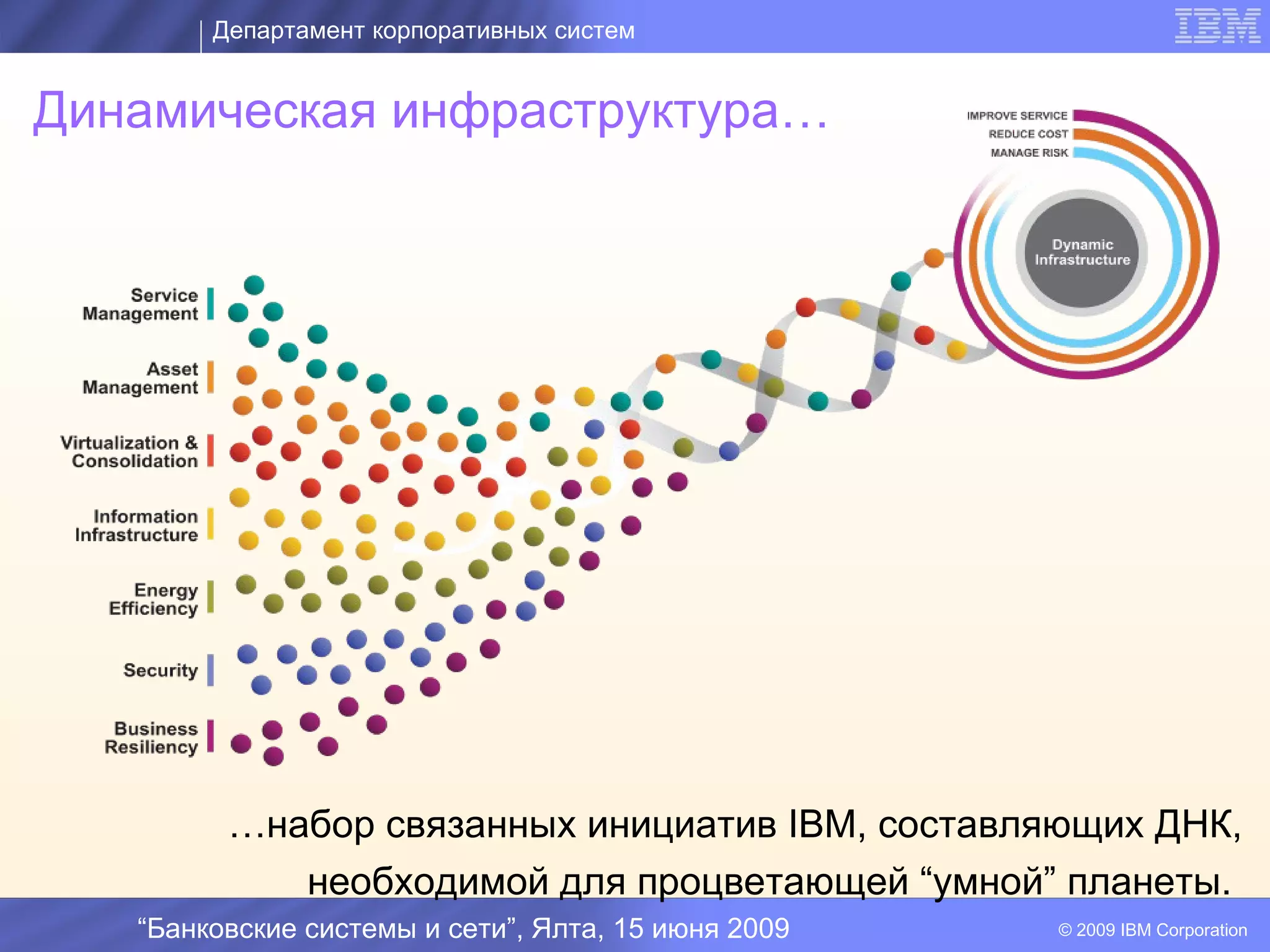

- 27. Департамент корпоративных систем Динамическаяинфраструктура… I …набор связанных инициатив IBM, составляющих ДНК, необходимой для процветающей “умной” планеты. “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation

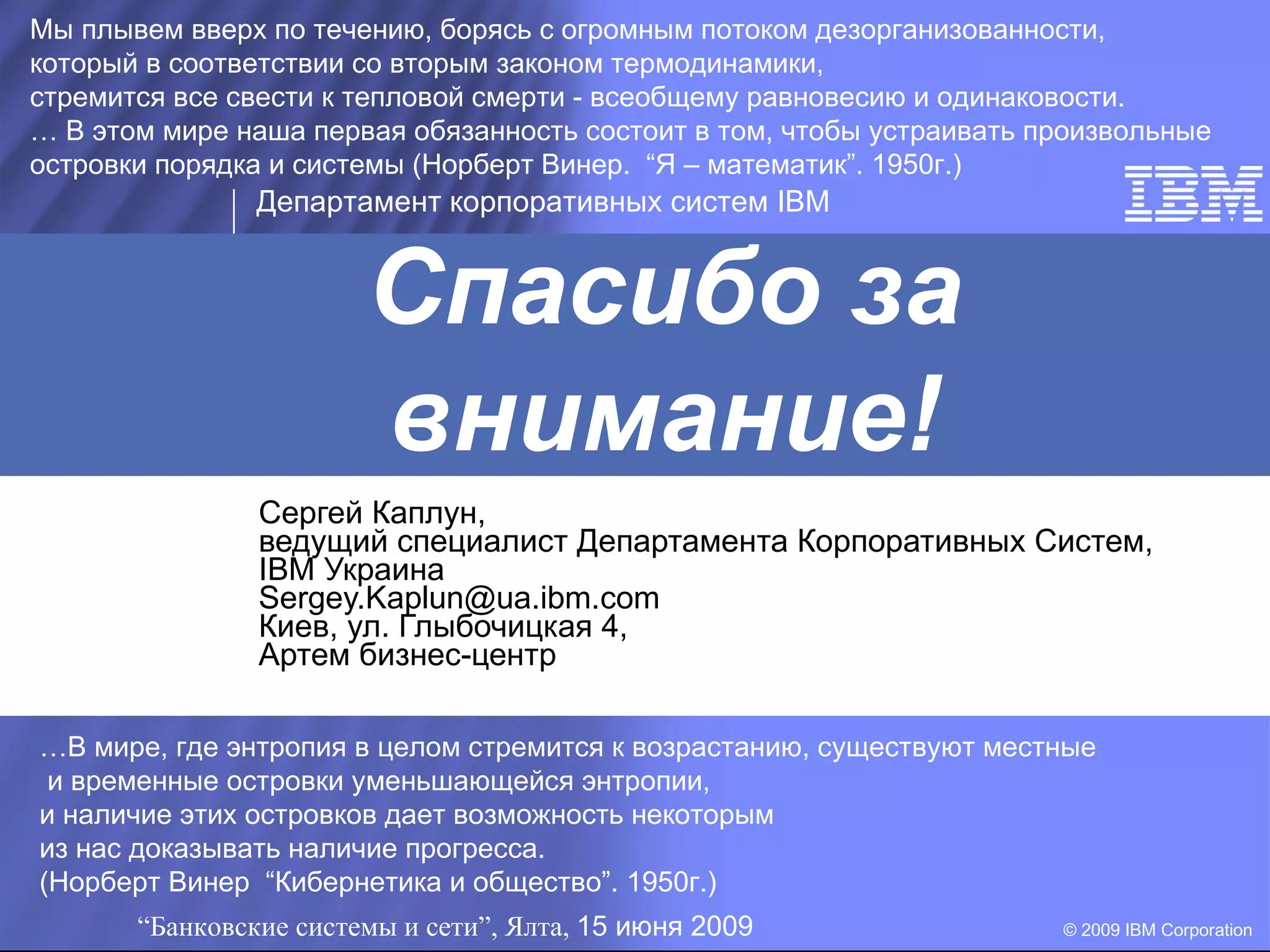

- 28. Мы плывем вверхпо течению, борясь с огромным потоком дезорганизованности, который в соответствии со вторым законом термодинамики, стремится все свести к тепловой смерти - всеобщему равновесию и одинаковости. … В этом мире наша первая обязанность состоит в том, чтобы устраивать произвольные островки порядка и системы (Норберт Винер. “Я – математик”. 1950г.) Департамент корпоративных систем IBM Спасибо за внимание! Сергей Каплун, ведущий специалист Департамента Корпоративных Систем, IBM Украина Sergey.Kaplun@ua.ibm.com Киев, ул. Глыбочицкая 4, Артем бизнес-центр …В мире, где энтропия в целом стремится к возрастанию, существуют местные и временные островки уменьшающейся энтропии, и наличие этих островков дает возможность некоторым из нас доказывать наличие прогресса. (Норберт Винер “Кибернетика и общество”. 1950г.) “Банковские системы и сети”, Ялта, 15 июня 2009 © 2009 IBM Corporation
