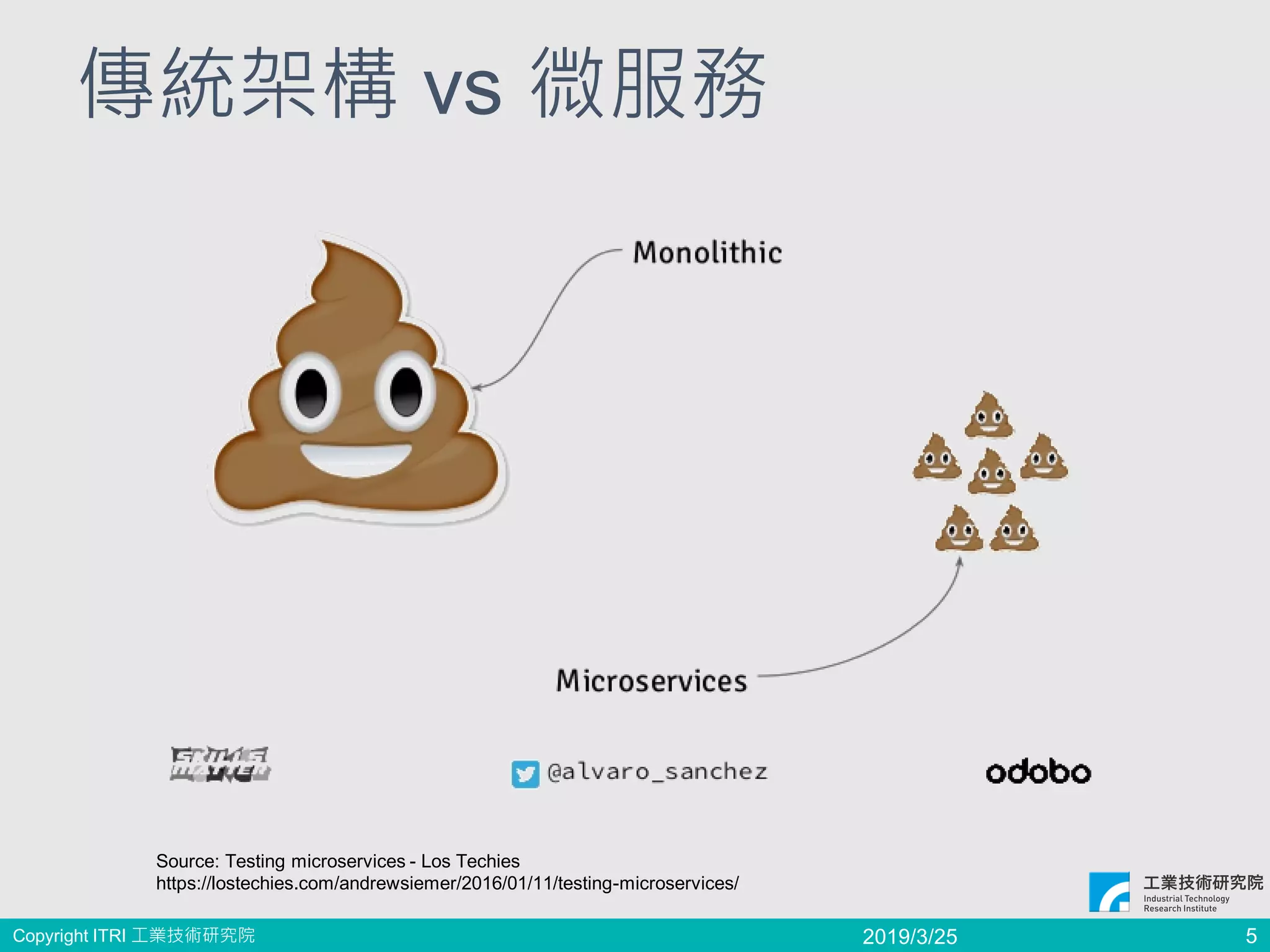

傳統架構 vs 微服務
2019/3/25 5
Source: Testing microservices - Los Techies
https://lostechies.com/andrewsiemer/2016/01/11/testing-microservices/
6. Copyright ITRI 工業技術研究院

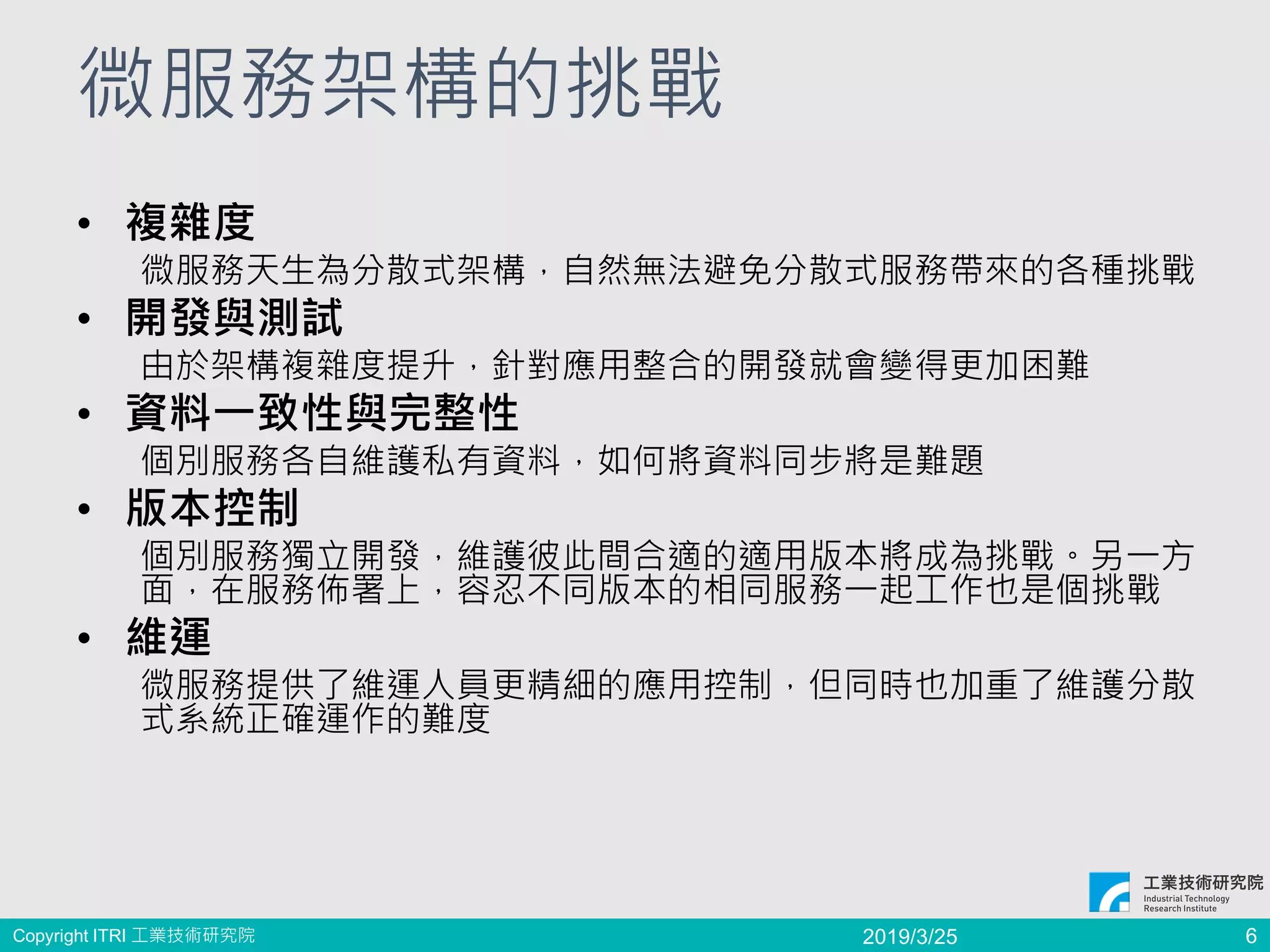

微服務架構的挑戰
• 複雜度
微服務天生為分散式架構,自然無法避免分散式服務帶來的各種挑戰
• 開發與測試
由於架構複雜度提升,針對應用整合的開發就會變得更加困難
• 資料一致性與完整性
個別服務各自維護私有資料,如何將資料同步將是難題
• 版本控制
個別服務獨立開發,維護彼此間合適的適用版本將成為挑戰。另一方
面,在服務佈署上,容忍不同版本的相同服務一起工作也是個挑戰
• 維運
微服務提供了維運人員更精細的應用控制,但同時也加重了維護分散
式系統正確運作的難度
2019/3/25 6
8. Copyright ITRI 工業技術研究院

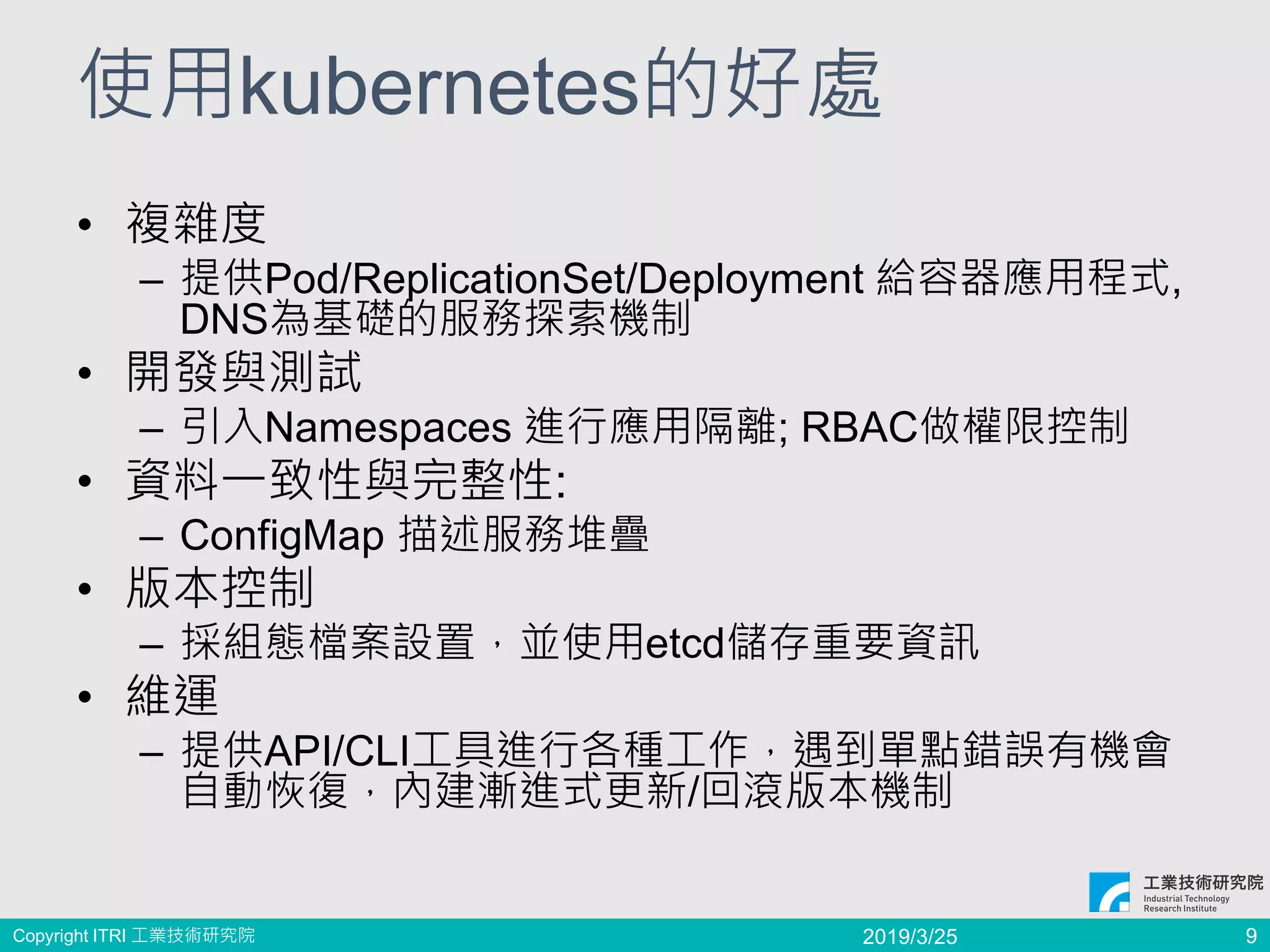

使用kubernetes的好處
• 複雜度
– 提供Pod/ReplicationSet/Deployment 給容器應用程式,
DNS為基礎的服務探索機制
• 開發與測試
– 引入Namespaces 進行應用隔離; RBAC做權限控制
• 資料一致性與完整性:
– ConfigMap 描述服務堆疊
• 版本控制
– 採組態檔案設置,並使用etcd儲存重要資訊
• 維運
– 提供API/CLI工具進行各種工作,遇到單點錯誤有機會
自動恢復,內建漸進式更新/回滾版本機制
2019/3/25 9
9. Copyright ITRI 工業技術研究院

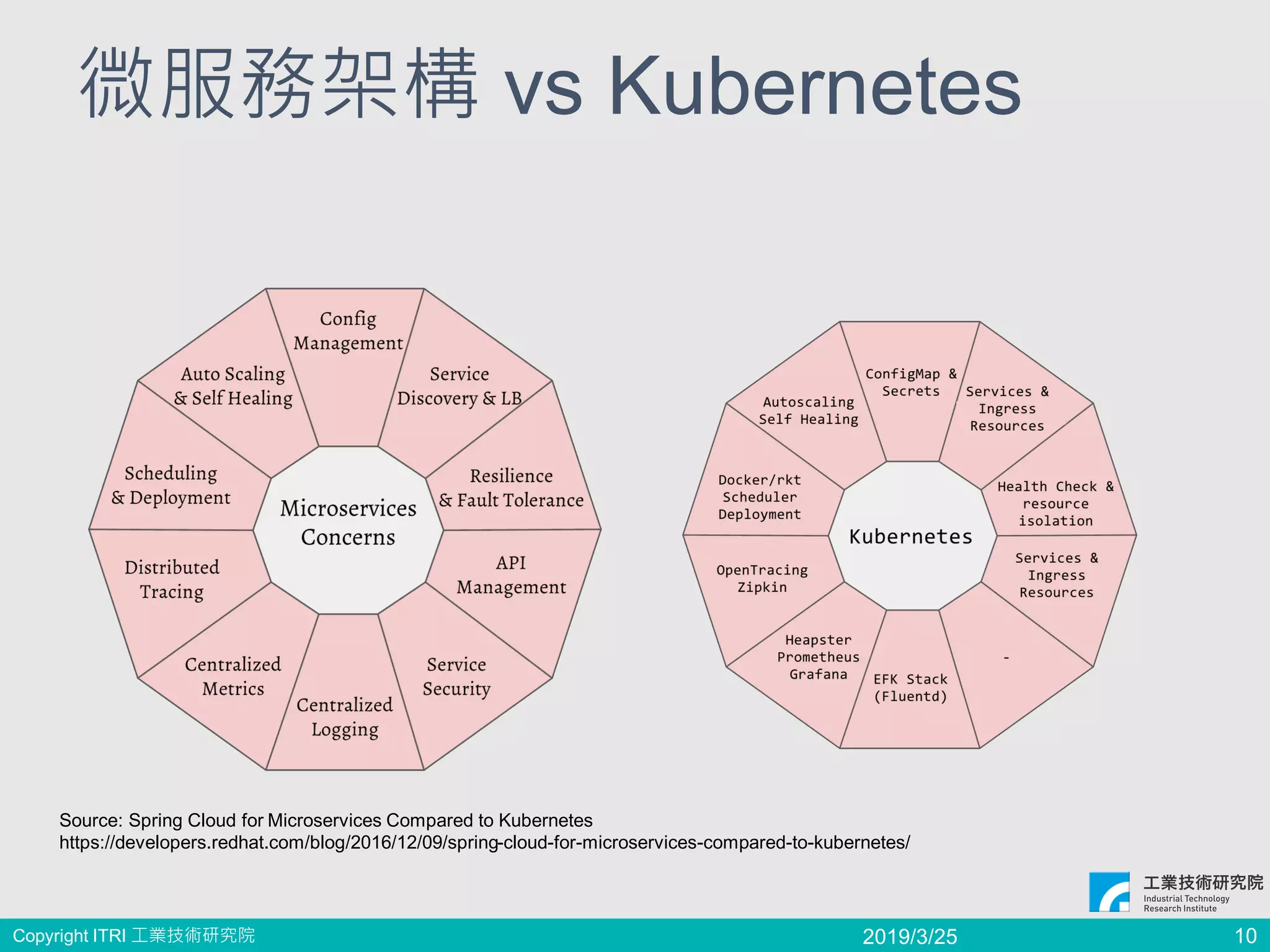

微服務架構 vs Kubernetes
2019/3/25 10
Source: Spring Cloud for Microservices Compared to Kubernetes
https://developers.redhat.com/blog/2016/12/09/spring-cloud-for-microservices-compared-to-kubernetes/
11. Copyright ITRI 工業技術研究院

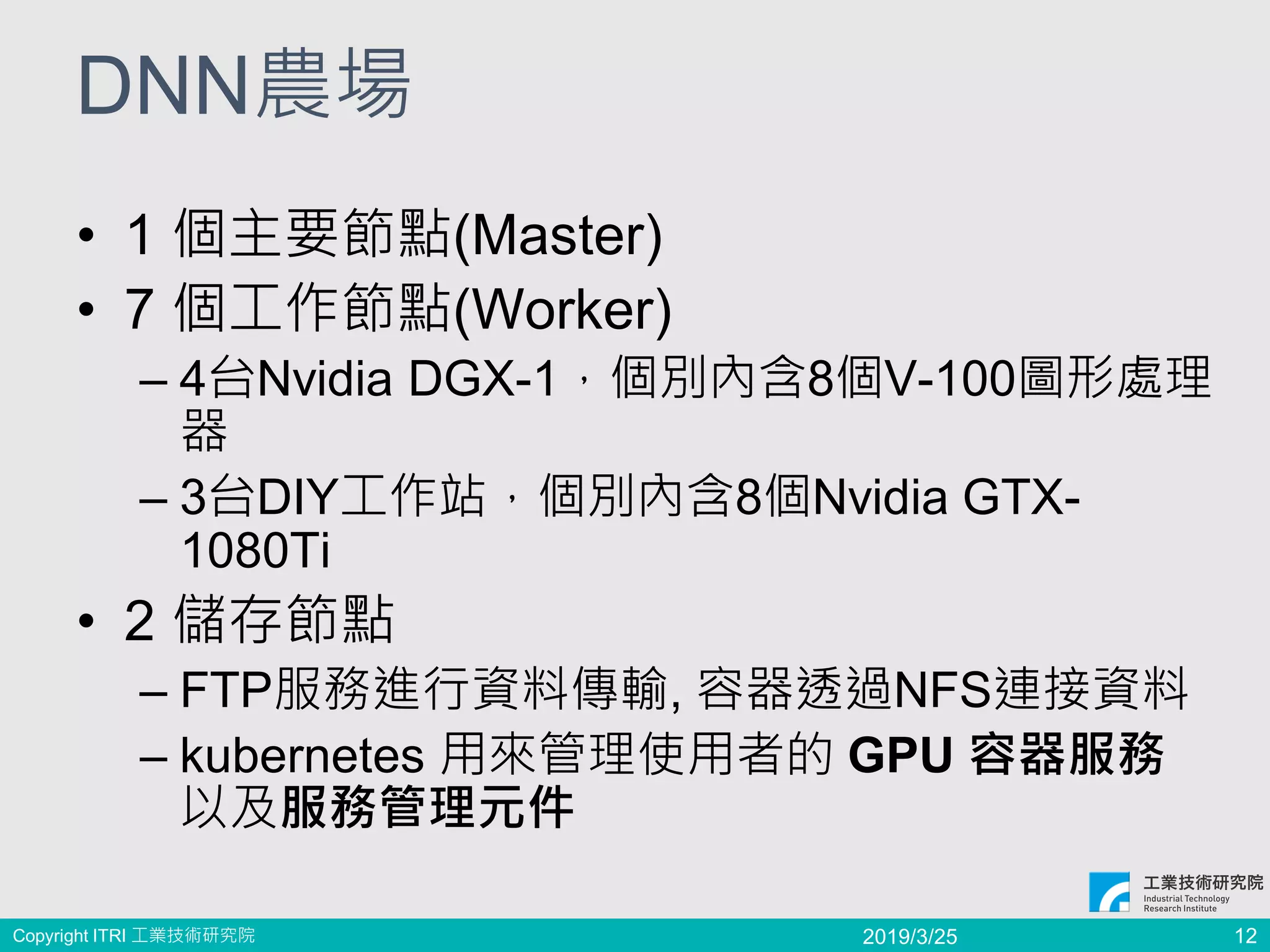

DNN農場
• 1 個主要節點(Master)
• 7 個工作節點(Worker)
– 4台Nvidia DGX-1,個別內含8個V-100圖形處理
器
– 3台DIY工作站,個別內含8個Nvidia GTX-
1080Ti
• 2 儲存節點
– FTP服務進行資料傳輸, 容器透過NFS連接資料
– kubernetes 用來管理使用者的 GPU 容器服務
以及服務管理元件
2019/3/25 12
13. Copyright ITRI 工業技術研究院

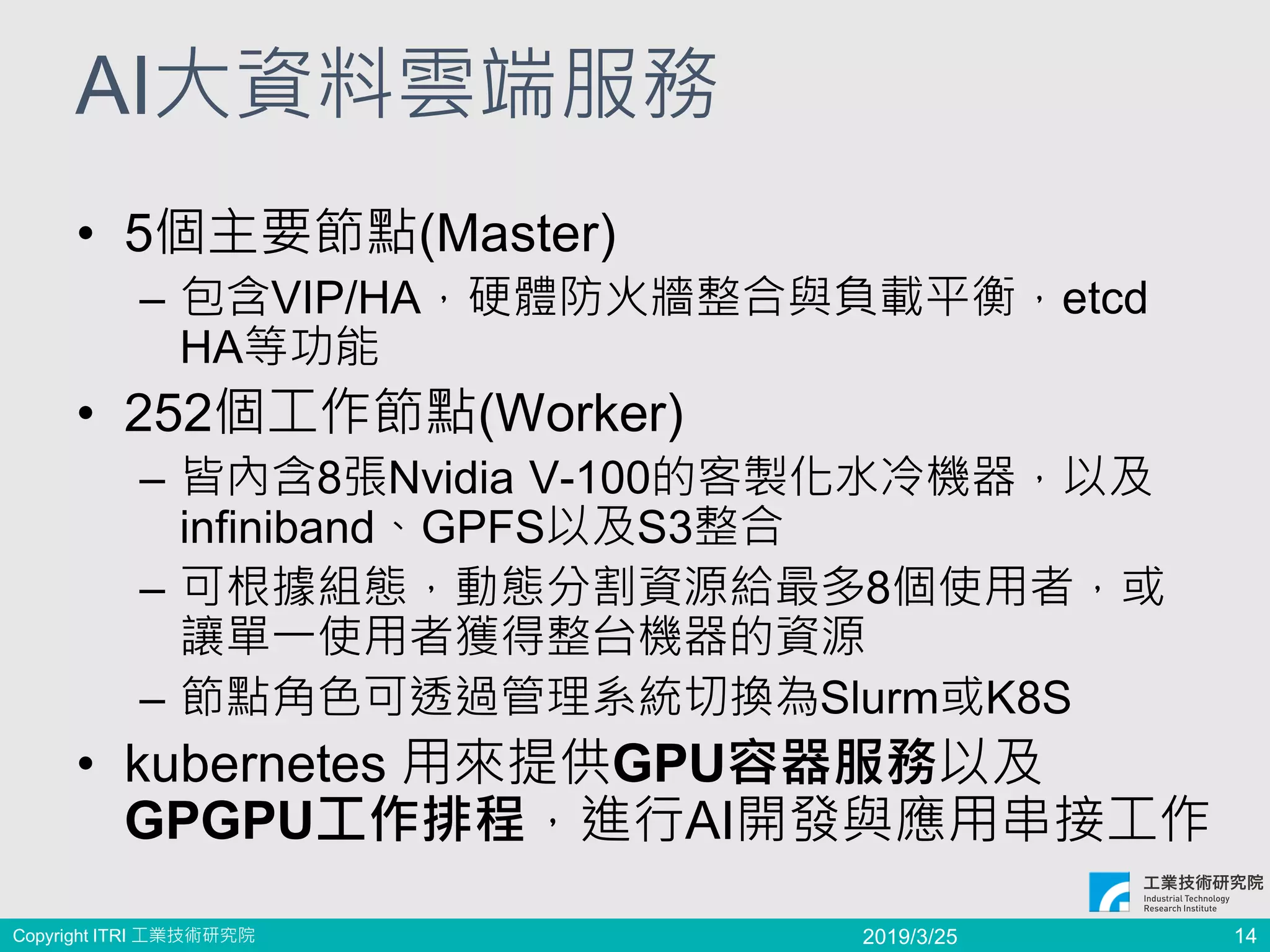

AI大資料雲端服務
• 5個主要節點(Master)
– 包含VIP/HA,硬體防火牆整合與負載平衡,etcd
HA等功能
• 252個工作節點(Worker)
– 皆內含8張Nvidia V-100的客製化水冷機器,以及
infiniband、GPFS以及S3整合
– 可根據組態,動態分割資源給最多8個使用者,或
讓單一使用者獲得整台機器的資源
– 節點角色可透過管理系統切換為Slurm或K8S
• kubernetes 用來提供GPU容器服務以及
GPGPU工作排程,進行AI開發與應用串接工作
2019/3/25 14
15. Copyright ITRI 工業技術研究院

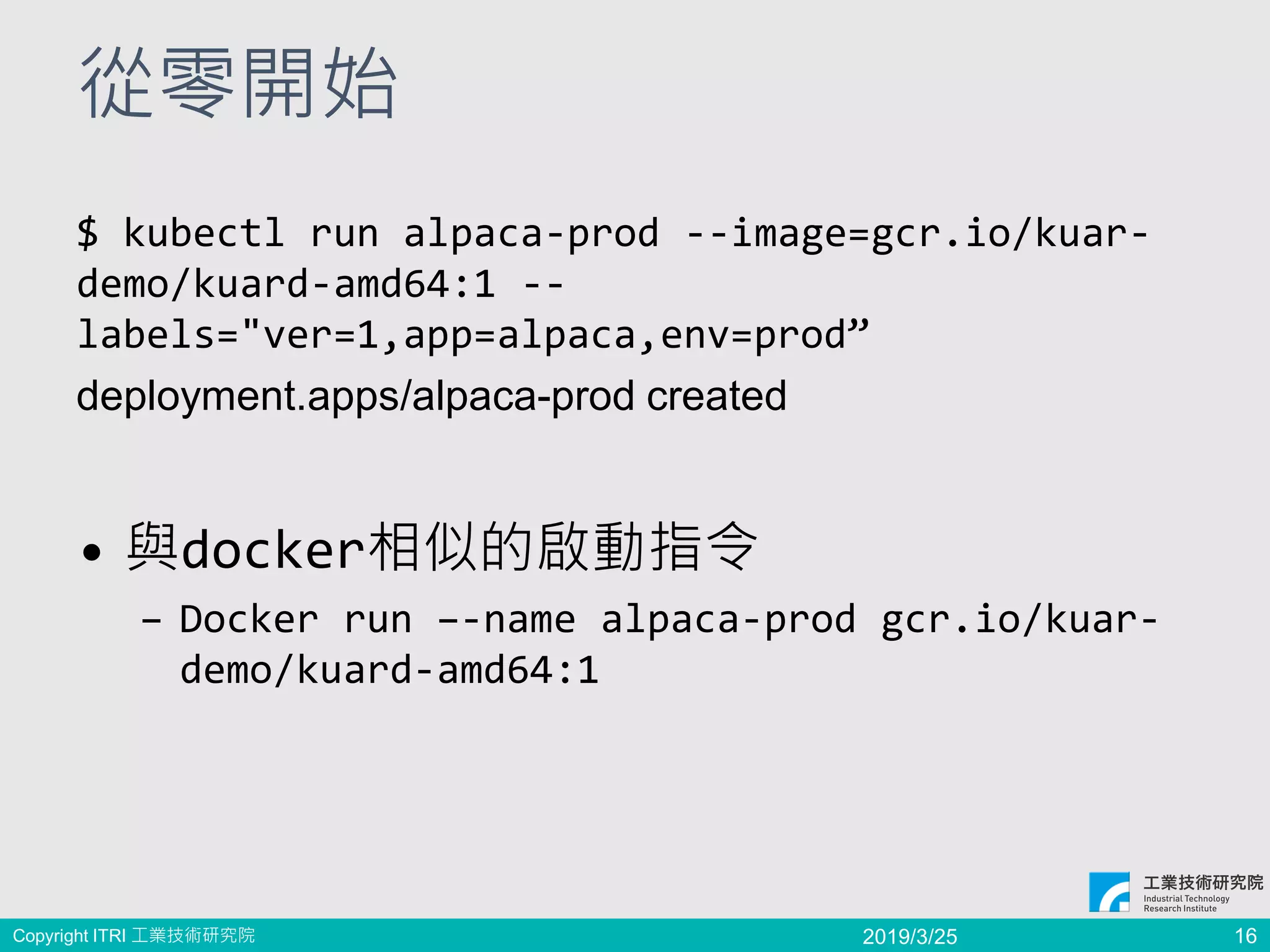

從零開始
$ kubectl run alpaca-prod --image=gcr.io/kuar-
demo/kuard-amd64:1 --
labels="ver=1,app=alpaca,env=prod”
deployment.apps/alpaca-prod created
• 與docker相似的啟動指令
– Docker run –-name alpaca-prod gcr.io/kuar-
demo/kuard-amd64:1
2019/3/25 16
17. Copyright ITRI 工業技術研究院

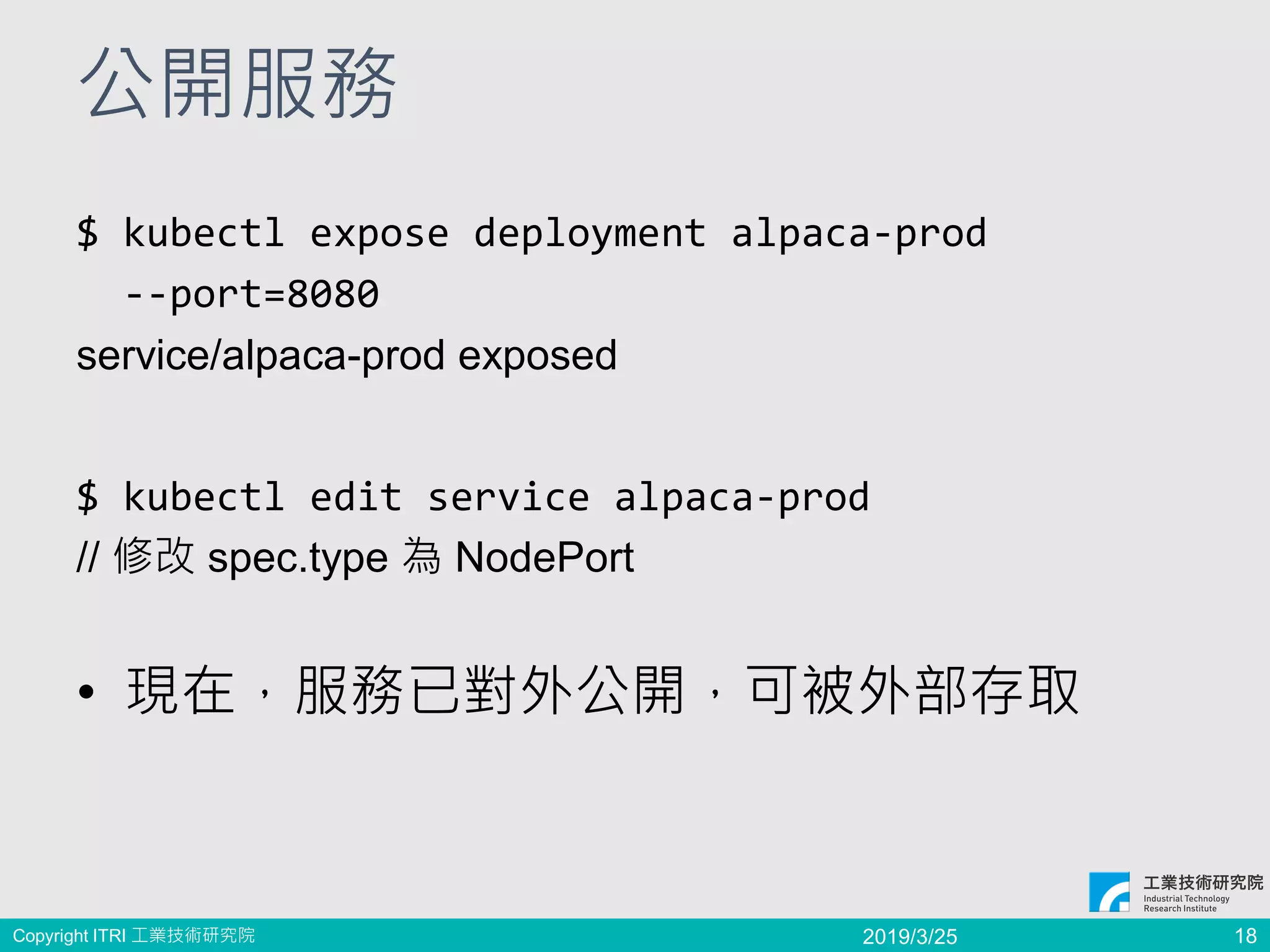

公開服務
$ kubectl expose deployment alpaca-prod
--port=8080
service/alpaca-prod exposed
$ kubectl edit service alpaca-prod
// 修改 spec.type 為 NodePort
• 現在,服務已對外公開,可被外部存取
2019/3/25 18
19. Copyright ITRI 工業技術研究院

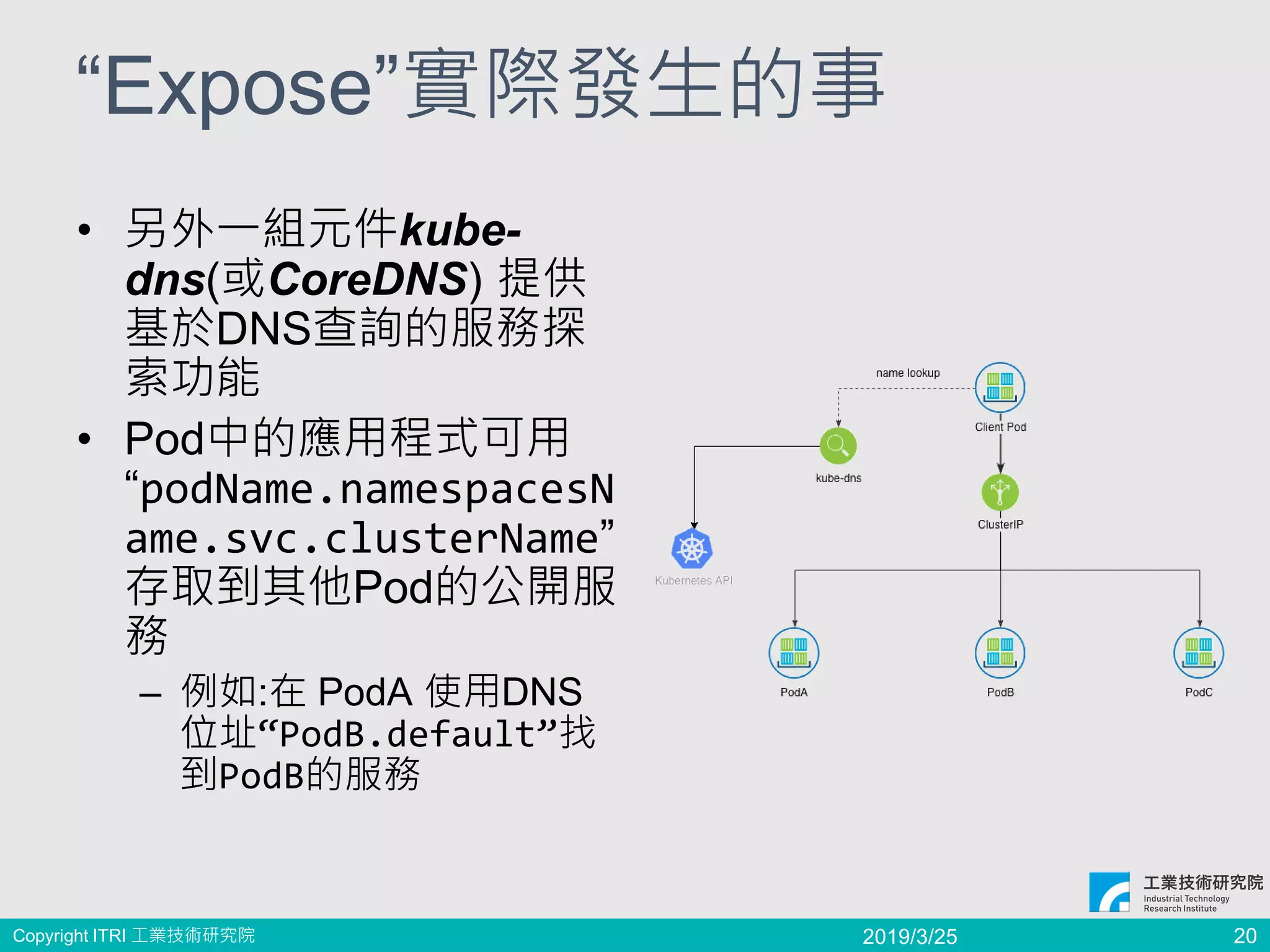

“Expose”實際發生的事
• 另外一組元件kube-
dns(或CoreDNS) 提供
基於DNS查詢的服務探
索功能
• Pod中的應用程式可用
“podName.namespacesN
ame.svc.clusterName”
存取到其他Pod的公開服
務
– 例如:在 PodA 使用DNS
位址“PodB.default”找
到PodB的服務
2019/3/25 20
20. Copyright ITRI 工業技術研究院

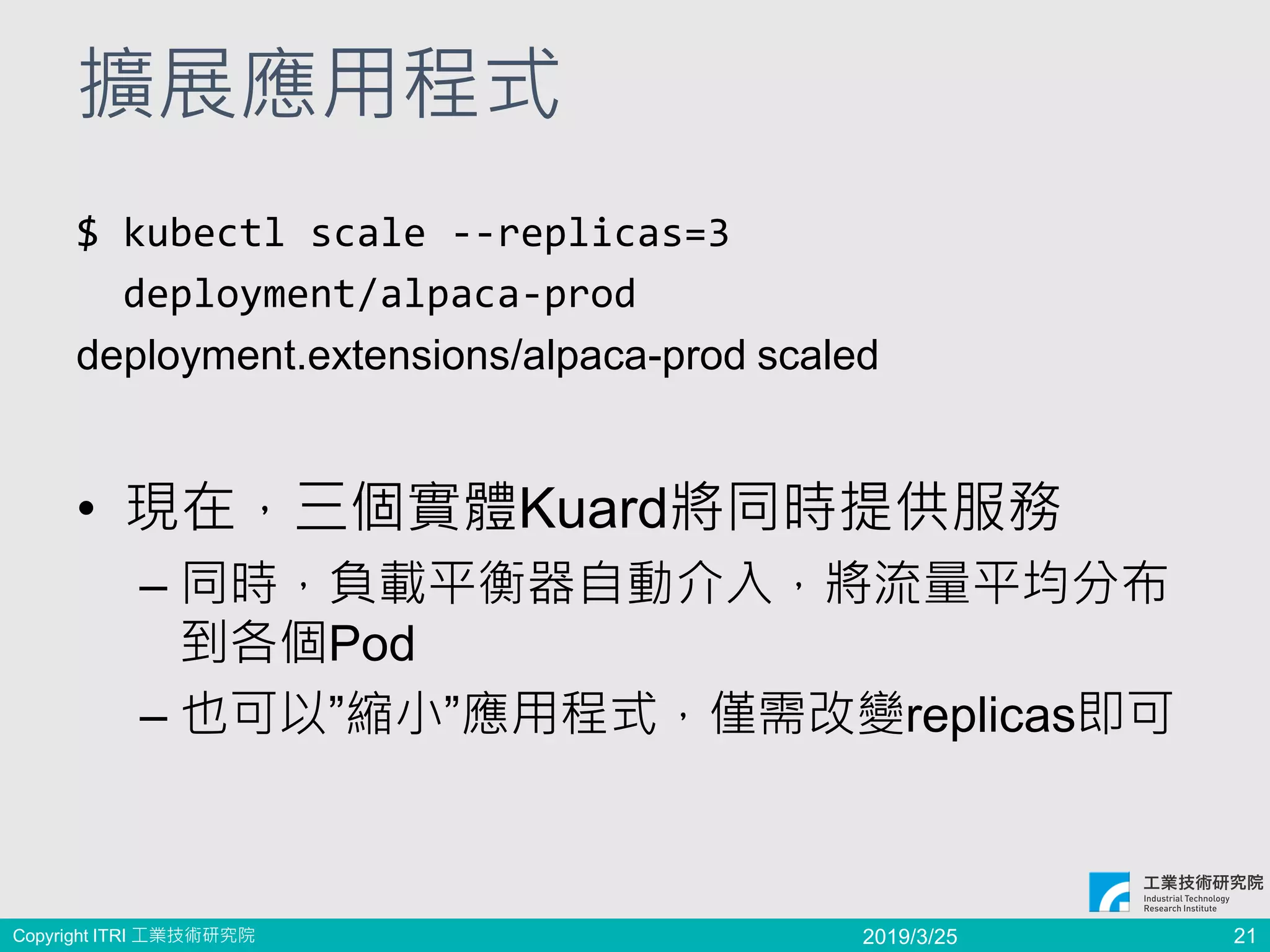

擴展應用程式
$ kubectl scale --replicas=3
deployment/alpaca-prod
deployment.extensions/alpaca-prod scaled
• 現在,三個實體Kuard將同時提供服務
– 同時,負載平衡器自動介入,將流量平均分布
到各個Pod
– 也可以”縮小”應用程式,僅需改變replicas即可
2019/3/25 21
23. Copyright ITRI 工業技術研究院

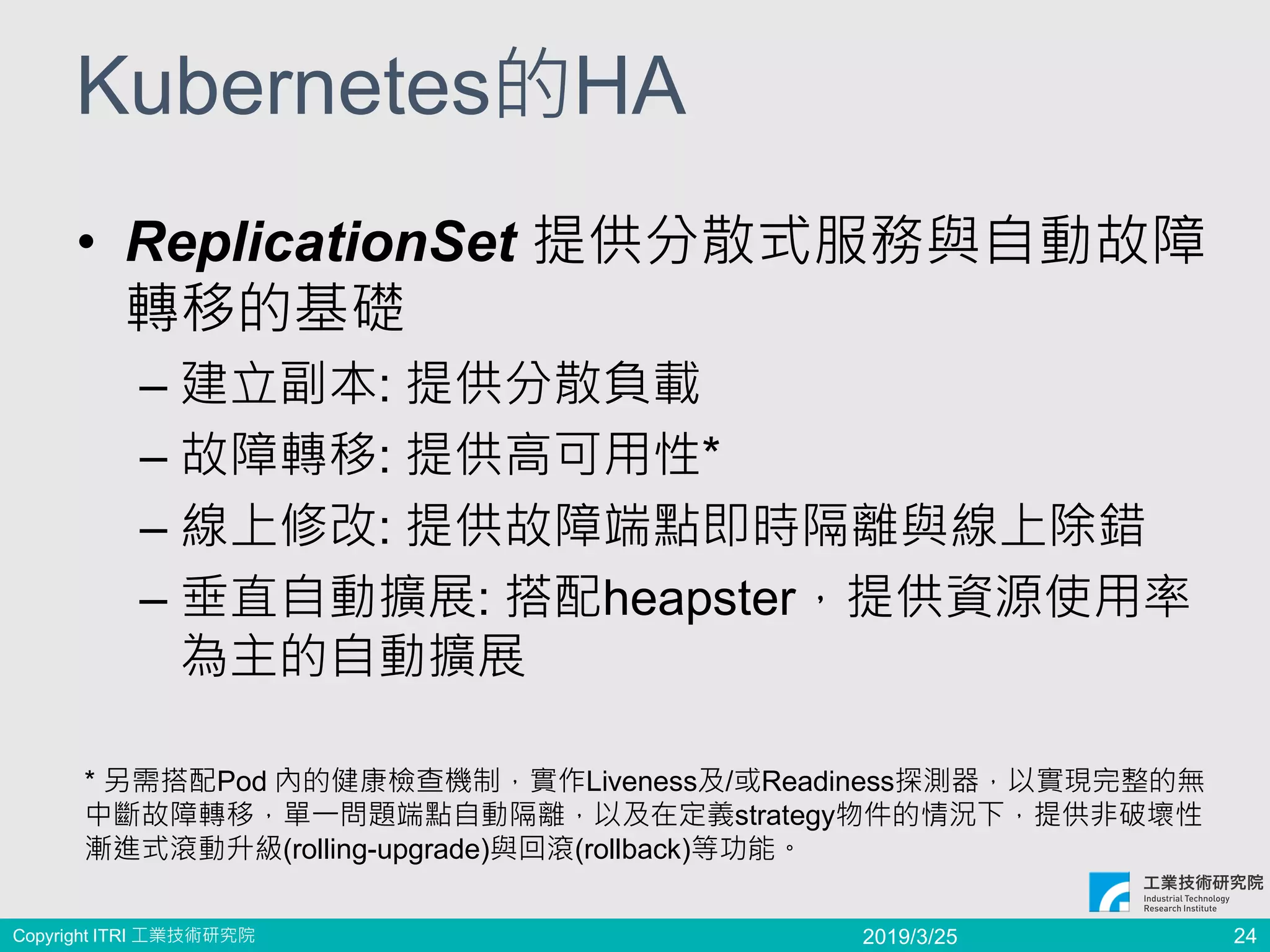

Kubernetes的HA
• ReplicationSet 提供分散式服務與自動故障
轉移的基礎
– 建立副本: 提供分散負載
– 故障轉移: 提供高可用性*
– 線上修改: 提供故障端點即時隔離與線上除錯
– 垂直自動擴展: 搭配heapster,提供資源使用率
為主的自動擴展
* 另需搭配Pod 內的健康檢查機制,實作Liveness及/或Readiness探測器,以實現完整的無
中斷故障轉移,單一問題端點自動隔離,以及在定義strategy物件的情況下,提供非破壞性
漸進式滾動升級(rolling-upgrade)與回滾(rollback)等功能。
2019/3/25 24
25. Copyright ITRI 工業技術研究院

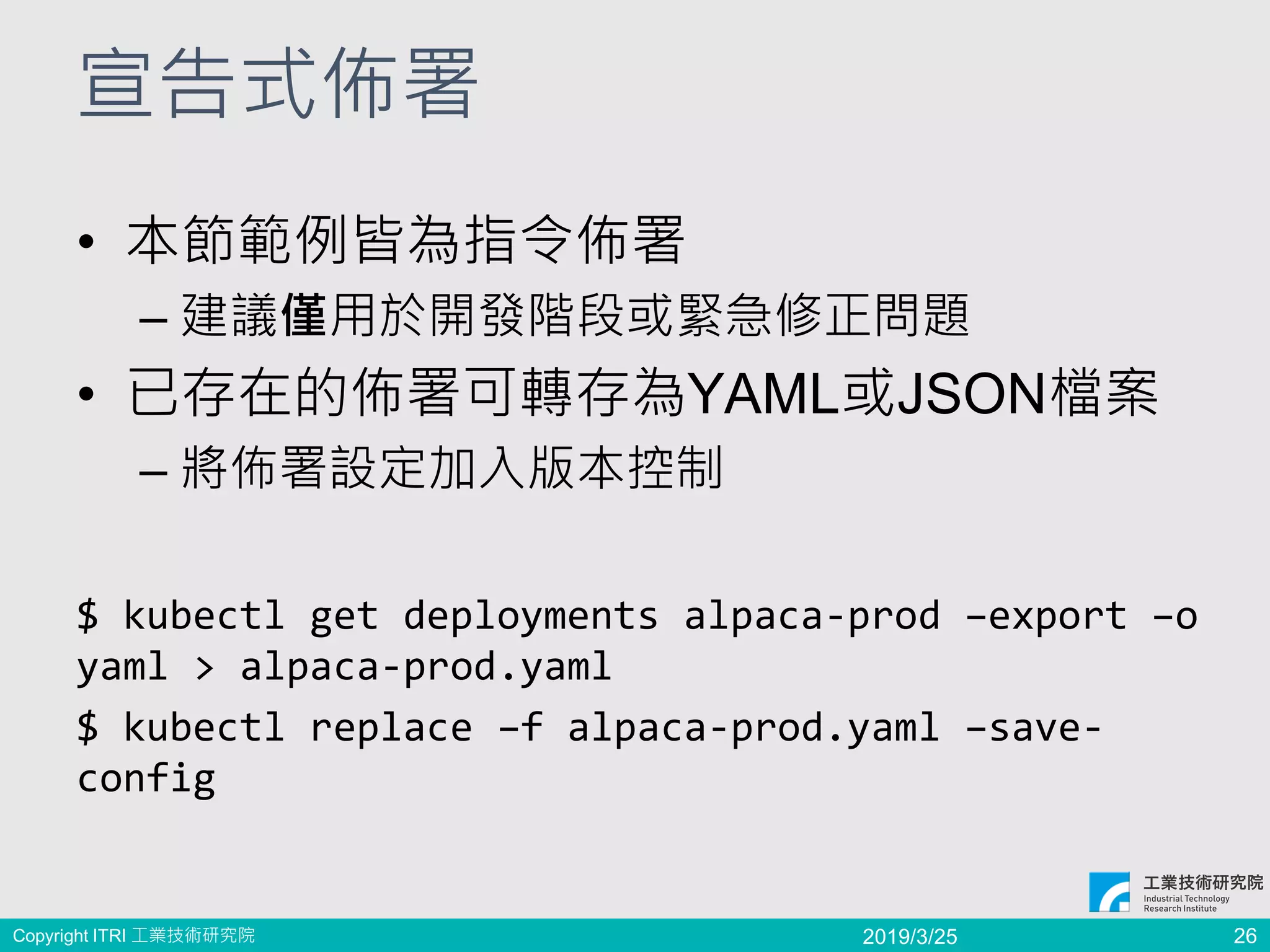

宣告式佈署
• 本節範例皆為指令佈署
– 建議僅用於開發階段或緊急修正問題
• 已存在的佈署可轉存為YAML或JSON檔案
– 將佈署設定加入版本控制
$ kubectl get deployments alpaca-prod –export –o
yaml > alpaca-prod.yaml
$ kubectl replace –f alpaca-prod.yaml –save-
config
2019/3/25 26
26. Copyright ITRI 工業技術研究院

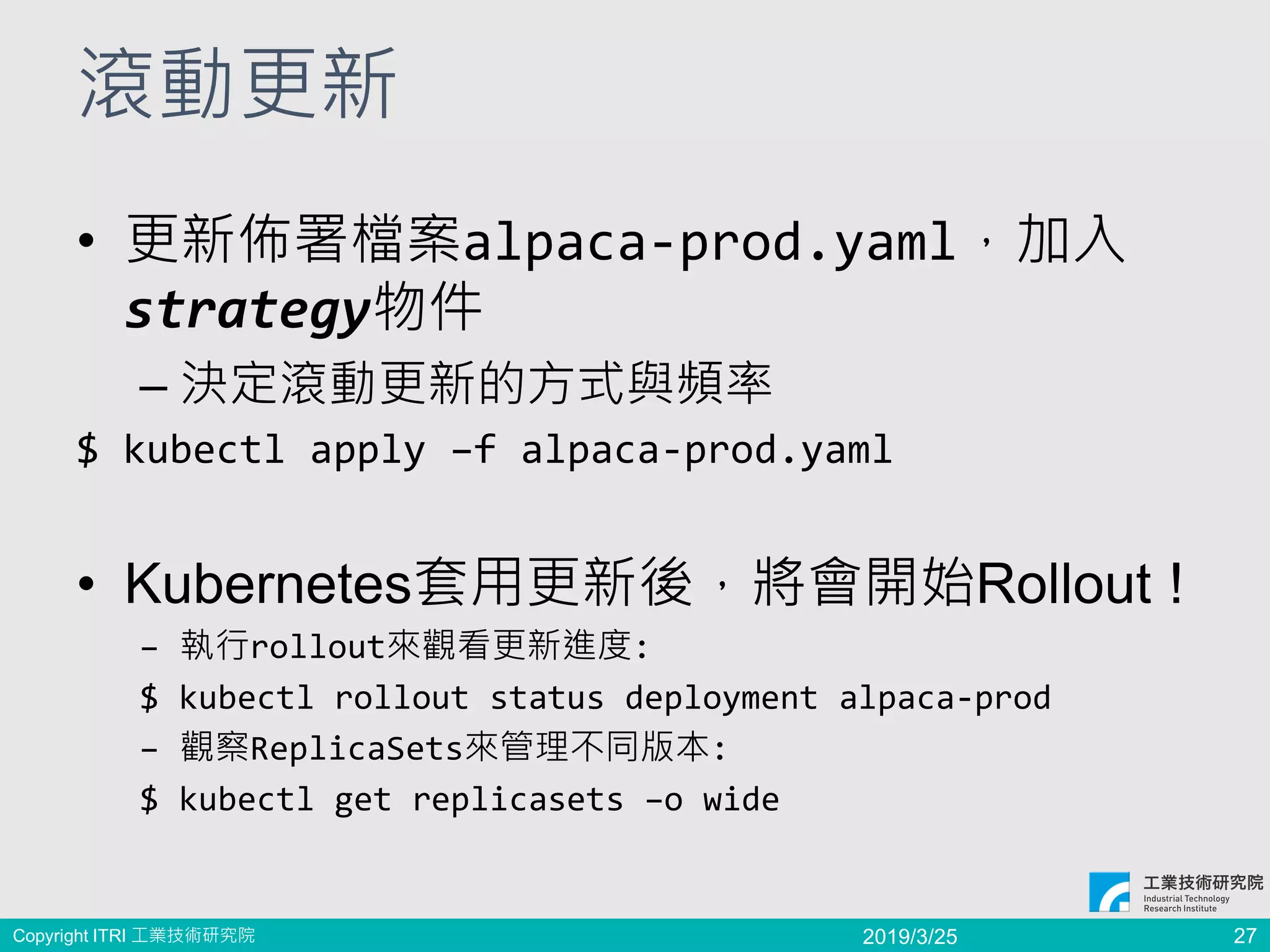

滾動更新
• 更新佈署檔案alpaca-prod.yaml,加入
strategy物件
– 決定滾動更新的方式與頻率
$ kubectl apply –f alpaca-prod.yaml
• Kubernetes套用更新後,將會開始Rollout !
– 執行rollout來觀看更新進度:
$ kubectl rollout status deployment alpaca-prod
– 觀察ReplicaSets來管理不同版本:
$ kubectl get replicasets –o wide
2019/3/25 27
27. Copyright ITRI 工業技術研究院

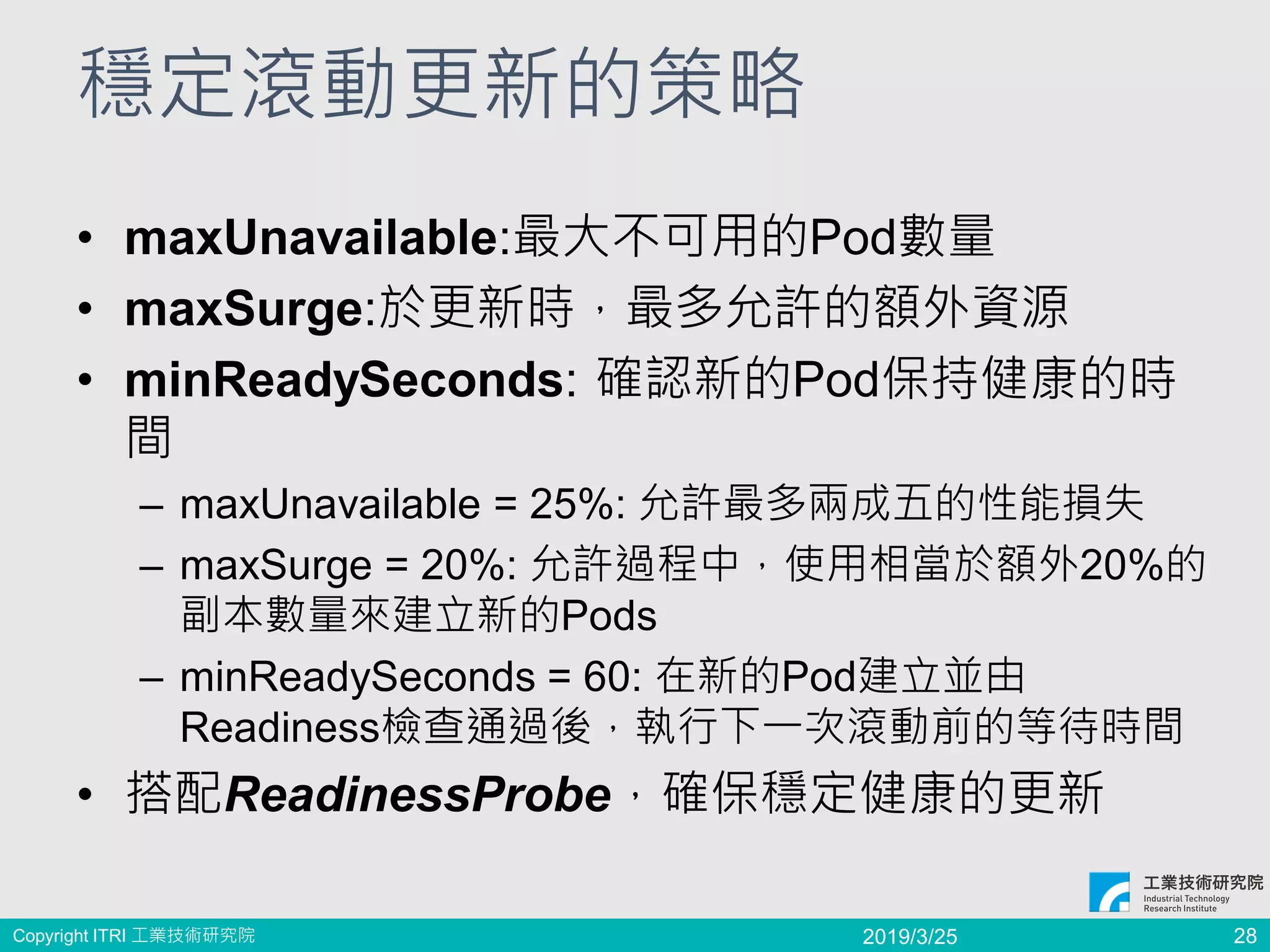

穩定滾動更新的策略
• maxUnavailable:最大不可用的Pod數量
• maxSurge:於更新時,最多允許的額外資源
• minReadySeconds: 確認新的Pod保持健康的時
間
– maxUnavailable = 25%: 允許最多兩成五的性能損失
– maxSurge = 20%: 允許過程中,使用相當於額外20%的
副本數量來建立新的Pods
– minReadySeconds = 60: 在新的Pod建立並由
Readiness檢查通過後,執行下一次滾動前的等待時間
• 搭配ReadinessProbe,確保穩定健康的更新
2019/3/25 28
29. Copyright ITRI 工業技術研究院

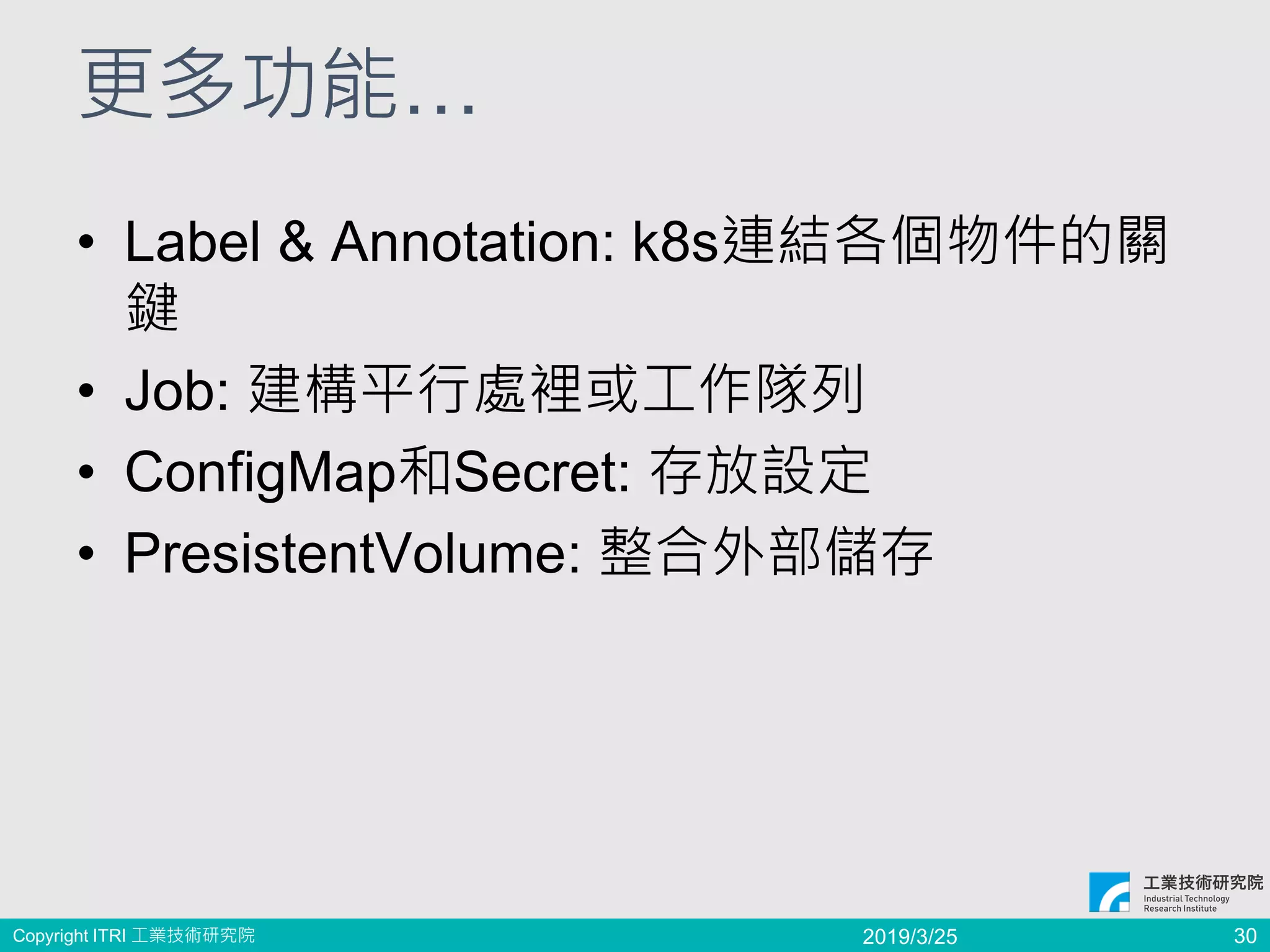

更多功能…
• Label & Annotation: k8s連結各個物件的關
鍵
• Job: 建構平行處裡或工作隊列
• ConfigMap和Secret: 存放設定
• PresistentVolume: 整合外部儲存
2019/3/25 30
36. Copyright ITRI 工業技術研究院

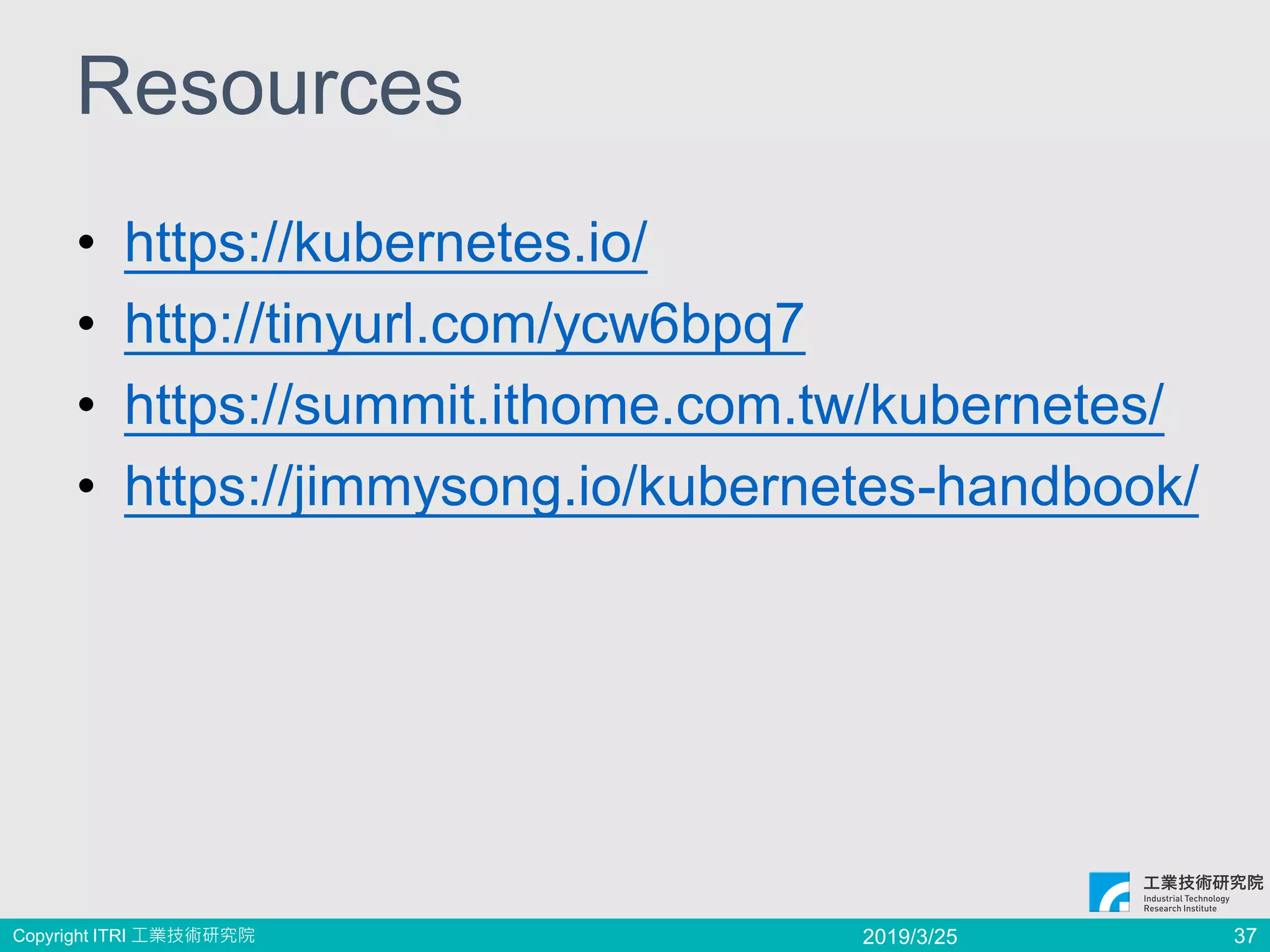

Resources
• https://kubernetes.io/
• http://tinyurl.com/ycw6bpq7
• https://summit.ithome.com.tw/kubernetes/
• https://jimmysong.io/kubernetes-handbook/
2019/3/25 37
