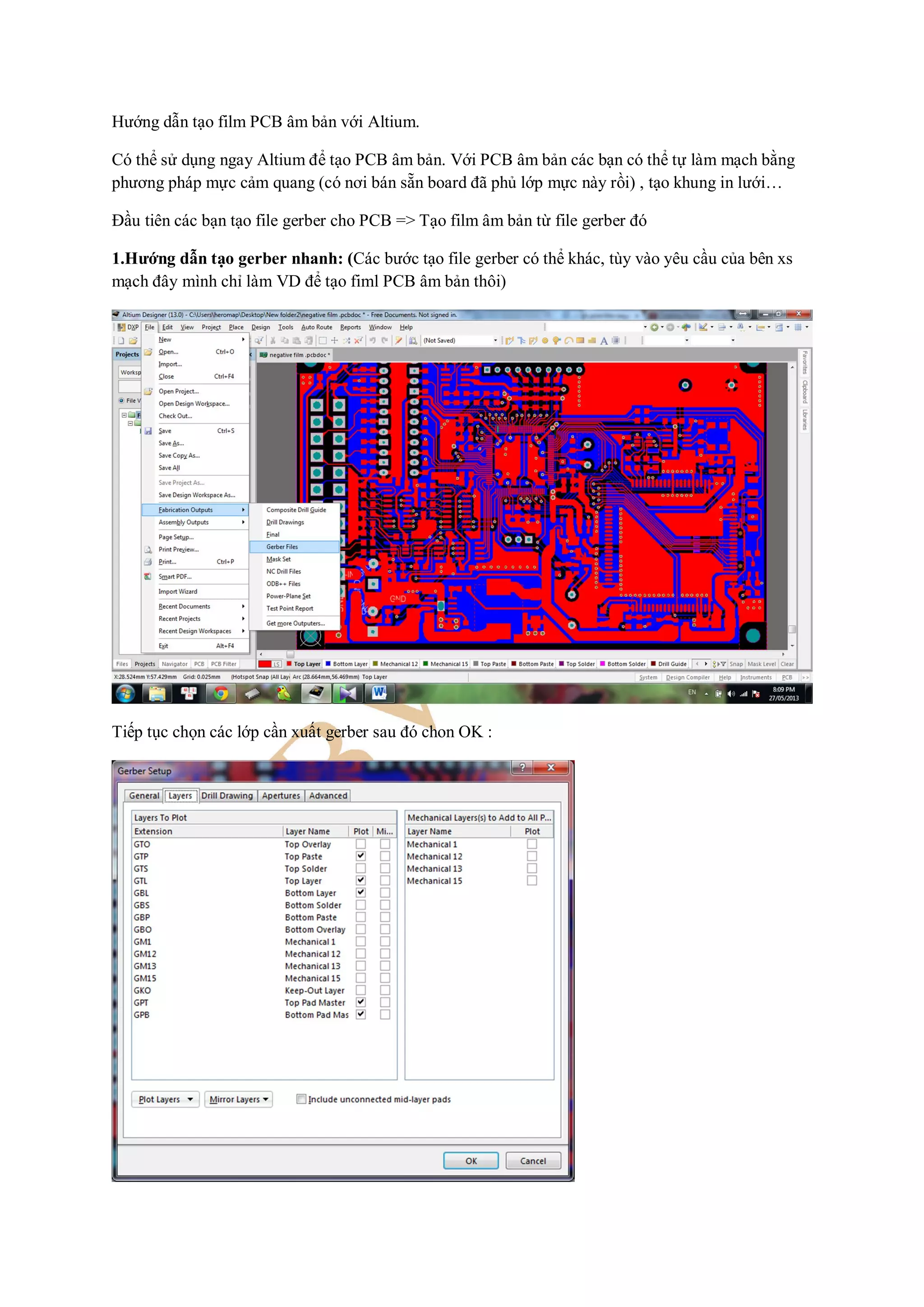

1. Hướng dẫn tạo film PCB âm bản với Altium.
Có thể sử dụng ngay Altium để tạo PCB âm bản. Với PCB âm bản các bạn có thể tự làm mạch bằng
phương pháp mực cảm quang (có nơi bán sẵn board đã phủ lớp mực này rồi) , tạo khung in lưới…
Đầu tiên các bạn tạo file gerber cho PCB => Tạo film âm bản từ file gerber đó
1.Hướng dẫn tạo gerber nhanh: (Các bước tạo file gerber có thể khác, tùy vào yêu cầu của bên xs
mạch đây mình chỉ làm VD để tạo fiml PCB âm bản thôi)
Tiếp tục chọn các lớp cần xuất gerber sau đó chon OK :

2. Các file được sinh ra sẽ nằm cùng forder với file pcb.
2.Hướng dẫn tạo fiml PCB âm bản từ file gerber:
Vào folder mở lớp cần in ra VD mình mở lớp Toplayer có đuôi .GTL

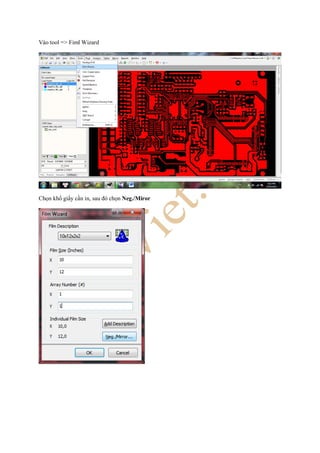

3. Vào tool => Fiml Wizard
Chọn khổ giấy cần in, sau đó chọn Neg./Miror

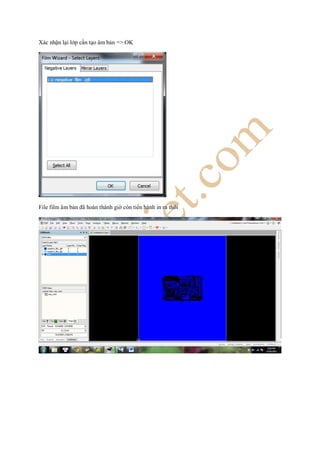

4. Xác nhận lại lớp cần tạo âm bản => OK
File film âm bản đã hoàn thành giờ còn tiến hành in ra thôi

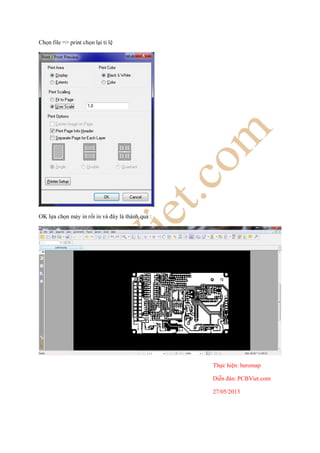

5. Chọn file => print chọn lại tỉ lệ
OK lựa chọn máy in rồi in và đây là thành quả :
Thực hiện: heromap
Diễn đàn: PCBViet.com
27/05/2013
