Hebekkskogen barnehage, Ski

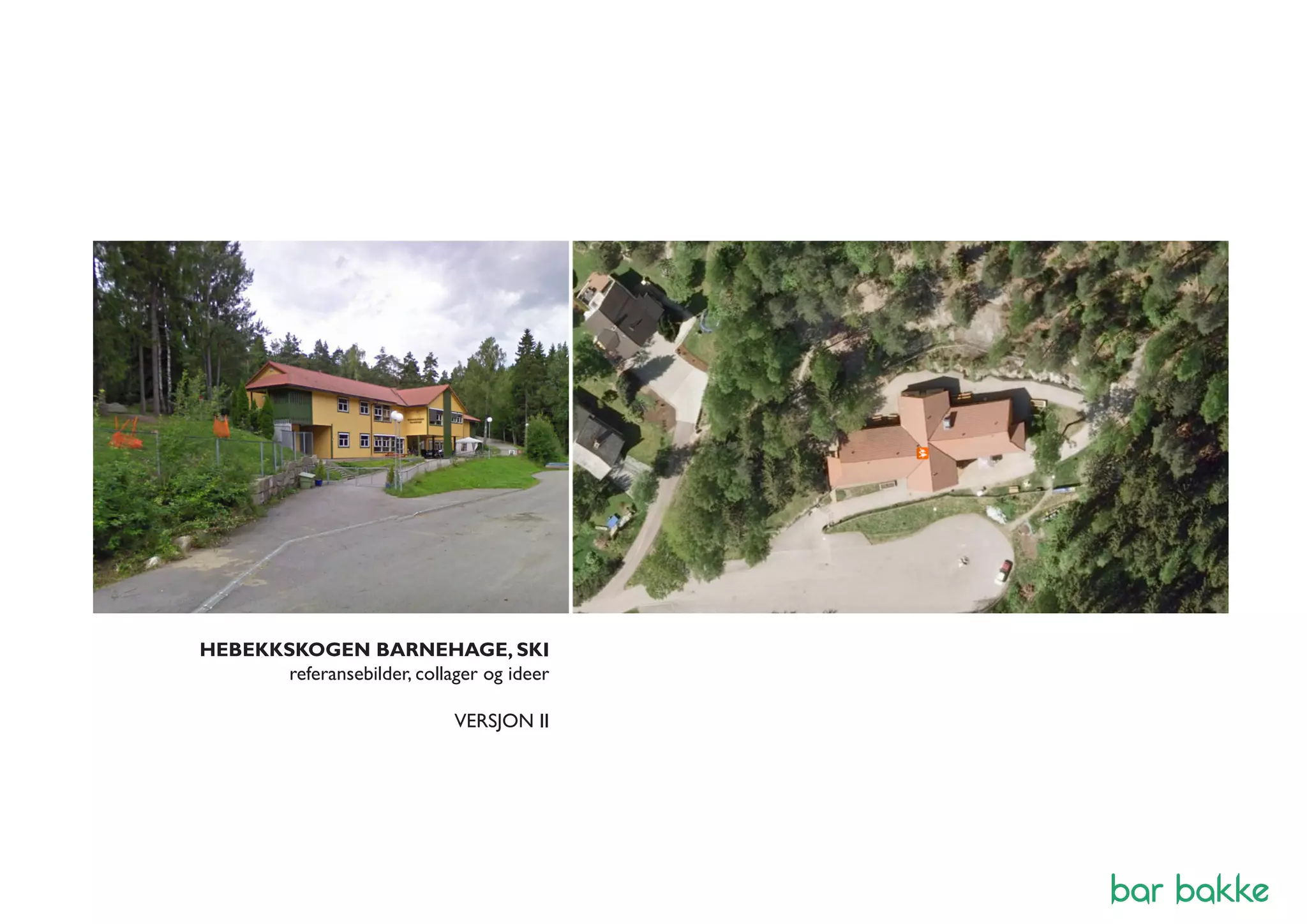

- 1. HEBEKKSKOGEN BARNEHAGE, SKI referansebilder, collager og ideer VERSJON II

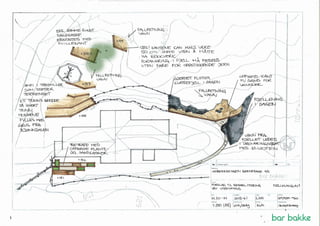

- 2.

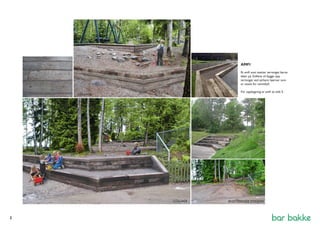

- 3. AMFI Et amfisom støtter terrenget barna leker på. Svillene vil bygge opp terrenget ved sårbare hjørner som er utsatt for vannskyll. For oppbygning av amfi se side 5. COLLAGE EKSISTERENDE SITASJON COLLAGE 2

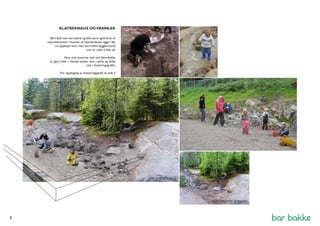

- 4. KLATREKNAUS OG VANNLEK Bart fjell man kan klatre og leke på er god bruk av naturelementer. I bunnen av klatreknausen ligger det en opphøyd kant med sand (ikke byggbarsand) som er mykt å falle på. Vann som kommer ned ved klatrefjellet er gøy å leke i. Vannet synker ned i sanda og ledes ned i dreneringsgrøfta. For oppbygnig av dreneringsgrøft se side 6 COLLAGE EKSISTERENDE SITASJON 3

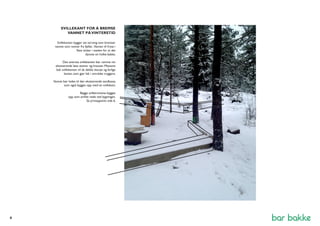

- 5. SVILLEKANT FOR ÅBREMSE VANNET PÅ VINTERSTID Svillekanten bygger ett terreng som bremser vannet som renner fra fjellet . Vannet vil fryse i flate nivåer i steden for at det dannes en holke-bakke. Den øverste svillekanten bør ramme inn eksisterende løse steiner og knauser. Massene bak svillekanten vil da dekke skarpe og farlige kanter, som gjør lek i området tryggere. Vannet bør ledes til den eksisterende sandkassa som også bygges opp med en svillekant. Begge svilletrinnene bygges opp som amfiet nede ved bygningen. Se prinsippsnitt side 6. 4

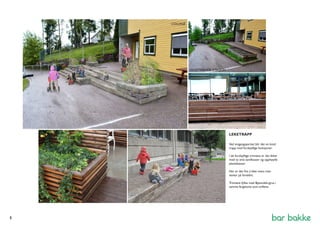

- 6. LEKETRAPP Ved inngangsparitetblir det en bred trapp med forskjellige funksjoner. I de forskjellige trinnene er det felter med to små sandkasser og opphøyde plantekasser. Her er det fint å leke mens man venter på foreldre. Trinnene fylles med Bjønndals-grus i samme fargetone som svillene. COLLAGE EKSISTERENDE SITASJON 5

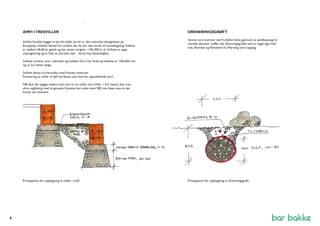

- 7. AMFI I TRESVILLER Amfiet foreslås bygget av Jarrah-sviller. Jarrah er den utstrakte betegnelsen på Eucalyptus. Svillene hentes fra London der de har vært brukt til tunnelbygning. Svillene er mellom 40-60 år gamle og har antatt varighet i 150-200 år til. Svillene er uten impregnering og er fulle av eteriske oljer - derav høy bestandighet. Svillene varierer noe i størrelse og kvalitet. De vi har brukt på bildene er 130x260 mm og ca 2,6 meter lange. Svillene festes til hverandre med franske treskruer. Forankring av sviller til fjell må festes uten fare for oppstikkende jern! NB: Skal det bygges høyere kant enn av tre sviller (tre sviller = 0,5 meter), bør man sikre utglidning med et geonett. Kantene kan maks være 500 mm høye uten at det krever ett rekkverk. Prinsippsnitt for oppbygning av sviller i amfi. Prinsippsnitt for oppbygning av dreneringsgrøft. DRENERINGSGRØFT Vannet som kommer ned fra fjellet ledes gjennom et sandbasseng for vannlek, deretter treffer det dreneringsgrøfta som er bygd opp med kult, filterduk og Elvesteins fra Myrvang som topplag. 6

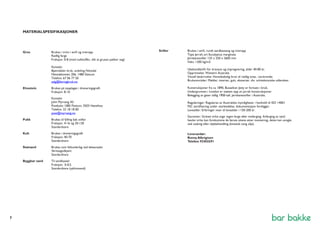

- 8. MATERIALSPESIFIKASJONER Grus Brukesi trinn i amfi og tretrapp Rødlig farge Fraksjon: 0-8 (med nullstoffer, slik at grusen pakker seg) Kontakt: Bjønndalen bruk, avdeling Nittedal Nittedalsveien 206, 1480 Slattum Telefon: 67 06 77 50 salg@feiringbruk.no Elvestein Brukes på topplaget i dreneringsgrøft Fraksjon: 8-16 Kontakt: John Myrvang AS Postboks 1085 Flattum, 3503 Hønefoss Telefon: 32 18 18 00 post@myrvang.no Pukk Brukes til fylling bak sviller Fraksjon: 4-16 og 20-120 Standardvare Kult Brukes i dreneringsgrøft Fraksjon: 40-70 Standardvare Støtsand Brukes som fallunderlag ved lekearealer Veritasgodkjent Standardvare Byggbar sand Til sandkasser Fraksjon: 0-0,5 Standardvare (syklonsand) Sviller Brukes i amfi, rundt sandbasseng og tretrapp Type Jarrah, art Eucalyptus marginata Jernbanesviller 125 x 250 x 2600 mm Vekt: 1200 kg/m3 Ubehandlet/fri for kreosot og impregnering, alder 40-80 år. Opprinnelse: Western Australia Visuell beskrivelse: Hovedsakelig brun til rødlig tone, -varierende. Bruksområder: Møbler, interiør, gulv, eksteriør, div. arkitektoniske utførelser. Konstruksjoner fra ca 1890, Busselton Jetty er fortsatt i bruk. Undergrunnen i London er støttet opp av jarrah konstruksjoner. Belegging av gater tidlig 1900-tall. Jernbanesviller i Australia. Reguleringer: Reguleres av Australske myndigheter i henhold til ISO 14001 FSC sertifisering under utarbeidelse, dokumentasjon foreligger. Levealder: Erfaringer viser til levealder i 150-200 år. Garantier: Grånet virke avgir ingen farge eller misfarging. Avfarging av nytt/ høvlet virke kan forekomme de første ukene etter montering, dette kan unngås ved vasking eller oljebehandling (kinesisk tung olje). Leverandør: Ronny Albrigtsen Telefon: 92455591 7
