Con Harmony new style è semplicissimo personalizzare al meglio il pannello di controllo delle macchine o dei quadri elettrici. Questo accessorio garantisce un nuovo design estetico per i dispositivi di comando Harmony standard e di conseguenza del pannello di controllo (pulsanti, lampade spia, selettori..). La pulsanteria Harmony è quella standard utilizzata XB4 - XB5- XB7 , non si cambia nulla ma si rinnova completamente lo stile della macchina.

1. 1
Pulsanti Harmony XB4 / XB5 / XB7
“new style”filopannello

2. 22

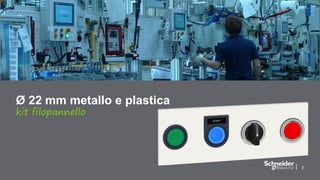

Ø 22 mm metallo e plastica
kit filopannello

3. 3
Pulsanti Harmony XB4 / XB5 / XB7

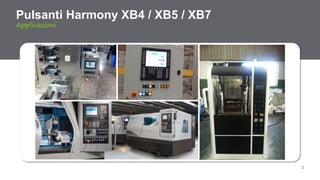

Applicazioni

4. 4

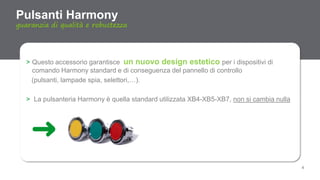

> Questo accessorio garantisce un nuovo design estetico per i dispositivi di
comando Harmony standard e di conseguenza del pannello di controllo
(pulsanti, lampade spia, selettori,…).
> La pulsanteria Harmony è quella standard utilizzata XB4-XB5-XB7, non si cambia nulla
Pulsanti Harmony
guaranzia di qualità e robustezza

5. 5
Pulsanti Harmony

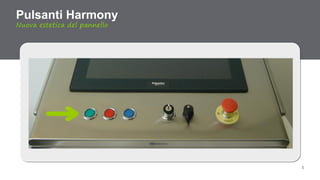

Nuova estetica del pannello

6. 6

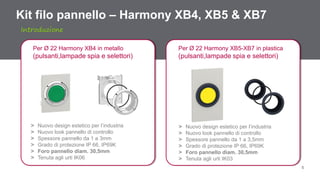

Kit filo pannello – Harmony XB4, XB5 & XB7
Introduzione
Per Ø 22 Harmony XB4 in metallo
(pulsanti,lampade spia e selettori)
> Nuovo design estetico per l’industria
> Nuovo look pannello di controllo
> Spessore pannello da 1 a 3mm
> Grado di protezione IP 66, IP69K
> Foro pannello diam. 30,5mm
> Tenuta agli urti IK06
> Nuovo design estetico per l’industria
> Nuovo look pannello di controllo
> Spessore pannello da 1 a 3,5mm
> Grado di protezione IP 66, IP69K
> Foro pannello diam. 30,5mm
> Tenuta agli urti IK03
Per Ø 22 Harmony XB5-XB7 in plastica
(pulsanti,lampade spia e selettori)

7. 7

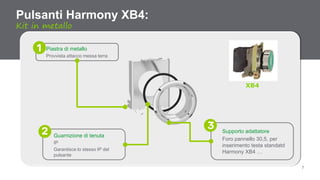

Guarnizione di tenuta
IP
Garantisce lo stesso IP del
pulsante
Supporto adattatore
Foro pannello 30,5, per
inserimento testa standatd
Harmony XB4 …
Pulsanti Harmony XB4:
Kit in metallo
Piastra di metallo
Provvista attacco messa terra
XB4

8. 8

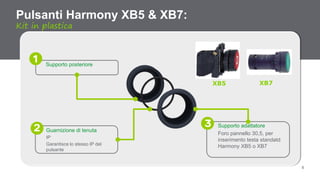

Guarnizione di tenuta
IP
Garantisce lo stesso IP del
pulsante
Pulsanti Harmony XB5 & XB7:
Kit in plastica
Supporto adattatore
Foro pannello 30,5, per
inserimento testa standatd
Harmony XB5 o XB7
Supporto posteriore
XB7XB5

9. 99
Quali sono I vantaggi ad utilizzare
questi accessori

10. 10

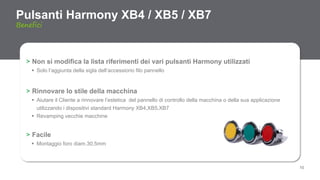

> Non si modifica la lista riferimenti dei vari pulsanti Harmony utilizzati
 Solo l’aggiunta della sigla dell’accessiorio filo pannello
> Rinnovare lo stile della macchina
 Aiutare il Cliente a rinnovare l’estetica del pannello di controllo della macchina o della sua applicazione
utilizzando i dispositivi standard Harmony XB4,XB5,XB7
 Revamping vecchie macchine
> Facile
 Montaggio foro diam.30,5mm
Pulsanti Harmony XB4 / XB5 / XB7
Benefici

11. 11
> Kit in metallo
> Kit in plastica
Pulsanti Harmony XB4 / XB5 / XB7

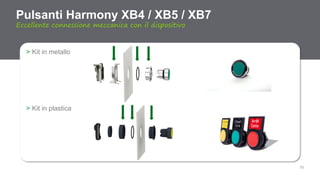

Eccellente connessione meccanica con il dispositivo

12. 1212
Come posso scegliere
l’accessorio corretto

13. 13

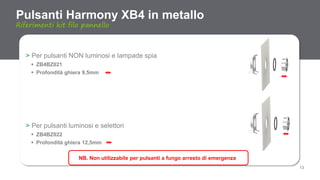

> Per pulsanti NON luminosi e lampade spia
 ZB4BZ021
 Profondità ghiera 9,5mm
> Per pulsanti luminosi e selettori
 ZB4BZ022
 Profondità ghiera 12,5mm
Pulsanti Harmony XB4 in metallo
Riferimenti kit filo pannello
NB. Non utilizzabile per pulsanti a fungo arresto di emergenza

14. 14

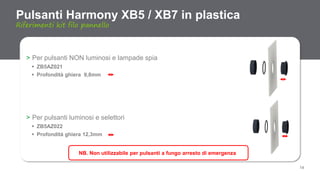

> Per pulsanti NON luminosi e lampade spia
 ZB5AZ021
 Profondità ghiera 9,8mm
> Per pulsanti luminosi e selettori
 ZB5AZ022
 Profondità ghiera 12,3mm
Pulsanti Harmony XB5 / XB7 in plastica
Riferimenti kit filo pannello
NB. Non utilizzabile per pulsanti a fungo arresto di emergenza

15. 15

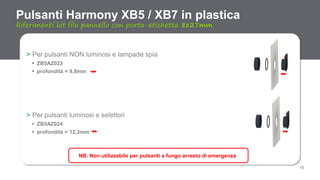

> Per pulsanti NON luminosi e lampade spia
 ZB5AZ023
 profondità = 9,8mm
> Per pulsanti luminosi e selettori
 ZB5AZ024
 profondità = 12,3mm
Pulsanti Harmony XB5 / XB7 in plastica
Riferimenti kit filo pannello con porta-etichetta 8x27mm
NB. Non utilizzabile per pulsanti a fungo arresto di emergenza

16. 16
> Per pulsanti NON luminosi e lampade spia
 ZB5AZ025
 Profondità ghiera = 9,8mm
> Per pulsanti luminosi e selettori
 ZB5AZ026
 Profondità ghiera = 12,3mm
Pulsanti Harmony XB5 / XB7 in plastica
Riferimenti kit filo pannello con porta-etichetta 18x27mm
NB. Non utilizzabile per pulsanti a fungo arresto di emergenza

17. 17
Pulsanti Harmony XB4 / XB5 / XB7

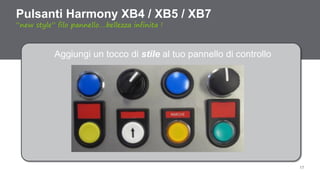

“new style” filo pannello….bellezza infinita !
Aggiungi un tocco di stile al tuo pannello di controllo
