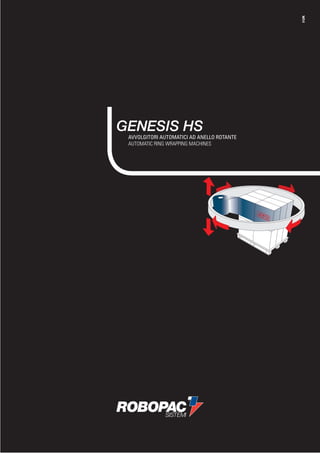

GENESIS HS
AVVOLGITORI AUTOMATICI AD ANELLO ROTANTE
AUTOMATIC RING WRAPPING MACHINES
ROBOPAC
SISTEMI

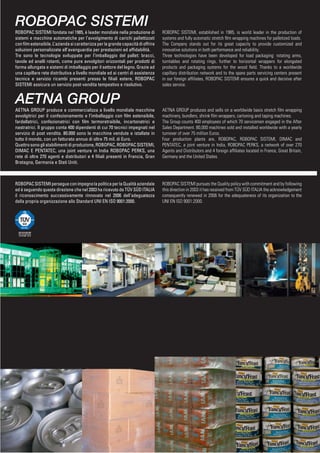

2. ROBOPAC SISTEMI
ROBOPAC SISTEMI fondata nel 1985, è leader mondiale nella produzione di ROBOPAC SISTEMI, established in 1985, is world leader in the production of
sistemi e macchine automatiche per l’avvolgimento di carichi pallettizzati systems and fully automatic stretch film wrapping machines for palletized loads.
con film estensibile. L’azienda si caratterizza per la grande capacità di offrire The Company stands out for its great capacity to provide customized and
soluzioni personalizzate all’avanguardia per prestazioni ed affidabilità. innovative solutions in both performance and reliability.
Tre sono le tecnologie sviluppate per l’imballaggio del pallet: bracci, Three technologies have been developed for load packaging: rotating arms,
tavole ed anelli rotanti, come pure avvolgitori orizzontali per prodotti di turntables and rotating rings, further to horizontal wrappers for elongated
forma allungata e sistemi di imballaggio per il settore del legno. Grazie ad products and packaging systems for the wood field. Thanks to a worldwide
una capillare rete distributiva a livello mondiale ed ai centri di assistenza capillary distribution network and to the spare parts servicing centers present
tecnica e servizio ricambi presenti presso le filiali estere, ROBOPAC in our foreign affiliates, ROBOPAC SISTEMI ensures a quick and decisive after
SISTEMI assicura un servizio post-vendita tempestivo e risolutivo. sales service.
AETNA GROUP
AETNA GROUP produce e commercializza a livello mondiale macchine AETNA GROUP produces and sells on a worldwide basis stretch film wrapping
avvolgitrici per il confezionamento e l’imballaggio con film estensibile, machinery, bundlers, shrink film wrappers, cartoning and taping machines.
fardellatrici, confezionatrici con film termoretraibile, incartonatrici e The Group counts 400 employees of which 70 servicemen engaged in the After
nastratrici. Il gruppo conta 400 dipendenti di cui 70 tecnici impegnati nel Sales Department. 80,000 machines sold and installed worldwide with a yearly
servizio di post vendita. 80.000 sono le macchine vendute e istallate in turnover of over 75 million Euros.
tutto il mondo, con un fatturato annuo di oltre 75 mil. di Euro. Four production plants are, ROBOPAC, ROBOPAC SISTEMI, DIMAC and
Quattro sono gli stabilimenti di produzione, ROBOPAC, ROBOPAC SISTEMI, PENTATEC, a joint venture in India, ROBOPAC PERKS, a network of over 270
DIMAC E PENTATEC, una joint venture in India ROBOPAC PERKS, una Agents and Distributors and 4 foreign affiliates located in France, Great Britain,
rete di oltre 270 agenti e distributori e 4 filiali presenti in Francia, Gran Germany and the United States.
Bretagna, Germania e Stati Uniti.
ROBOPAC SISTEMI persegue con impegno la politica per la Qualità aziendale ROBOPAC SISTEMI pursues the Quality policy with commitment and by following
ed è seguendo questa direzione che nel 2003 ha ricevuto da TÜV SÜD ITALIA this direction in 2003 it has received from TÜV SÜD ITALIA the acknowledgement
il riconoscimento successivamente rinnovato nel 2006 dell’adeguatezza consequently renewed in 2006 for the adequateness of its organization to the
della propria organizzazione allo Standard UNI EN ISO 9001:2000. UNI EN ISO 9001:2000.
UNI EN ISO 9001:2000
CERT. TÜV SÜD ITALIA
n 50 100 3608 - Rev.01

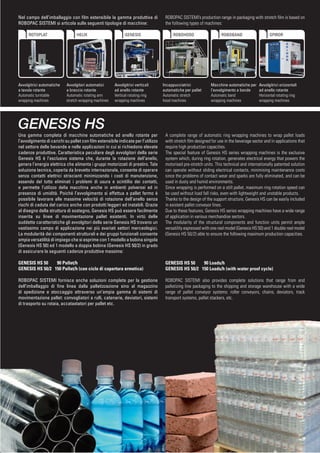

3. Nel campo dell’imballaggio con film estensibile la gamma produttiva di ROBOPAC SISTEMI’s production range in packaging with stretch film is based on
ROBOPAC SISTEMI si articola sulle seguenti tipologie di macchine: the following types of machines:
| ROTOPLAT | HELIX | GENESIS | ROBOHOOD | ROBOBAND | SPIROR
Avvolgitrici automatiche Avvolgitori automatici Avvolgitrici verticali Incappucciatrici Macchine automatiche per Avvolgitrici orizzontali
a tavola rotante a braccio rotante ad anello rotante automatiche per pallet l’avvolgimento a bande ad anello rotante
Automatic turntable Automatic rotating arm Vertical rotating ring Automatic stretch Automatic band Horizontal rotating ring
wrapping machines stretch wrapping machines wrapping machines hood machines wrapping machines wrapping machines
GENESIS HS
Una gamma completa di macchine automatiche ad anello rotante per A complete range of automatic ring wrapping machines to wrap pallet loads
l’avvolgimento di carichi su pallet con film estensibile indicate per l’utilizzo with stretch film designed for use in the beverage sector and in applications that
nel settore delle bevande e nelle applicazioni in cui si richiedono elevate require high production capacities.
cadenze produttive. Caratteristica peculiare degli avvolgitori della serie The special feature of Genesis HS series wrapping machines is the exclusive
Genesis HS è l’esclusivo sistema che, durante la rotazione dell’anello, system which, during ring rotation, generates electrical energy that powers the
genera l’energia elettrica che alimenta i gruppi motorizzati di prestiro. Tale motorised pre-stretch units. This technical and internationally patented solution
soluzione tecnica, coperta da brevetto internazionale, consente di operare can operate without sliding electrical contacts, minimising maintenance costs
senza contatti elettrici striscianti minimizzando i costi di manutenzione, since the problems of contact wear and sparks are fully eliminated, and can be
essendo del tutto eliminati i problemi di usura e scintillio dei contatti, used in dusty and humid environments.
e permette l’utilizzo della macchina anche in ambienti polverosi ed in Since wrapping is performed on a still pallet, maximum ring rotation speed can
presenza di umidità. Poiché l’avvolgimento si effettua a pallet fermo è be used without load fall risks, even with lightweight and unstable products.
possibile lavorare alle massime velocità di rotazione dell’anello senza Thanks to the design of the support structure, Genesis HS can be easily included
rischi di caduta del carico anche con prodotti leggeri ed instabili. Grazie in existent pallet conveyor lines.
al disegno della struttura di sostegno, Genesis HS può essere facilmente Due to these features, Genesis HS series wrapping machines have a wide range
inserita su linee di movimentazione pallet esistenti. In virtù delle of application in various merchandise sectors.
suddette caratteristiche gli avvolgitori della serie Genesis HS trovano un The modularity of the structural components and function units permit ample
vastissimo campo di applicazione nei più svariati settori merceologici. versatility expressed with one reel model (Genesis HS 50) and 1 double reel model
La modularità dei componenti strutturali e dei gruppi funzionali consente (Genesis HS 50/2) able to ensure the following maximum production capacities.
ampia versatilità di impiego che si esprime con 1 modello a bobina singola
(Genesis HS 50) ed 1 modello a doppia bobina (Genesis HS 50/2) in grado
di assicurare le seguenti cadenze produttive massime:
GENESIS HS 50 90 Pallet/h GENESIS HS 50 90 Loads/h
GENESIS HS 50/2 150 Pallet/h (con ciclo di copertura ermetica) GENESIS HS 50/2 150 Loads/h (with water proof cycle)
ROBOPAC SISTEMI fornisce anche soluzioni complete per la gestione ROBOPAC SISTEMI also provides complete solutions that range from end
dell’imballaggio di fine linea dalla palletizzazione sino al magazzino palletizing line packaging to the shipping and storage warehouse with a wide
di spedizione e stoccaggio attraverso un’ampia gamma di sistemi di range of pallet conveyor systems: roller conveyors, chains, deviators, track
movimentazione pallet: convogliatori a rulli, catenarie, deviatori, sistemi transport systems, pallet stackers, etc.
di trasporto su rotaia, accatastatori per pallet etc.

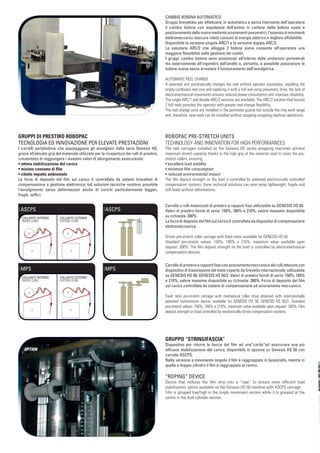

4. CAMBIO BOBINA AUTOMATICO
Gruppo brevettato per effettuare, in automatico e senza intervento dell’operatore
il cambio bobina con espulsione dell’anima in cartone della bobina vuota e
posizionamento della nuova mediante azionamenti pneumatici; l’assenza di movimenti
elettromeccanici assicura ridotti consumi di energia elettrica e migliore affidabilità.
Disponibile la versione singola ARC/1 e la versione doppia ARC/2.
La soluzione ARC/2 che alloggia 2 bobine piene consente all’operatore una
maggiore flessibilità nella gestione dei cambi.
I gruppi cambio bobina sono posizionati all’interno delle protezioni perimetrali
ma esternamente all’ingombro dell’anello e, pertanto, è possibile posizionare le
bobine nuove senza arrestare il funzionamento dell’avvolgitrice.
AUTOMATIC REEL CHANGE
A patented unit automatically changes the reel without operator assistance, expelling the
empty cardboard reel core and replacing it with a full reel using pneumatic drive; the lack of
electromechanical movements ensures reduced power consumption and improves reliability.
The single ARC/1 and double ARC/2 versions are available. The ARC/2 solution that houses
2 full reels provides the operator with greater reel change flexibility.
The reel change units are installed in the perimeter guards but outside the ring work range
and, therefore, new reels can be installed without stopping wrapping machine operations.
GRUPPI DI PRESTIRO ROBOPAC ROBOPAC PRE-STRETCH UNITS
TECNOLOGIA ED INNOVAZIONE PER ELEVATE PRESTAZIONI TECHNOLOGY AND INNOVATION FOR HIGH PERFORMANCES
I carrelli portabobina che equipaggiano gli avvolgitori della serie Genesis HS, The reel carriages installed on the Genesis HS series wrapping machines achieve
grazie all’elevato grip del materiale utilizzato per la ricopertura dei rulli di prestiro, maximum stretch capacity thanks to the high grip of the material used to cover the pre-
consentono di raggiungere i massimi valori di allungamento assicurando: stretch rollers, ensuring:
• ottima stabilizzazione del carico • excellent load stability
• minimo consumo di film • minimum film consumption
• ridotto impatto ambientale • reduced environmental impact
La forza di deposito del film sul carico è controllata da sistemi brevettati di The film deposit strength on the load is controlled by patented electronically controlled
compensazione a gestione elettronica; tali soluzioni tecniche rendono possibile compensation systems; these technical solutions can even wrap lightweight, fragile and
l’avvolgimento senza deformazioni anche di carichi particolarmente leggeri, soft loads without deformations.
fragili, soffici.
Carrello a rulli motorizzati di prestiro a rapporti fissi utilizzabile su GENESIS HS 50.
| ASCPS | ASCPS Valori di prestiro forniti di serie: 150%, 180% e 210%; valore massimo disponibile
COLLANTE INTERNO COLLANTE ESTERNO
su richiesta: 300%.
INSIDE CLING OUTSIDE CLING La forza di deposito del film sul carico è controllata da dispositivi di compensazione
elettromeccanica.
Driven pre-stretch roller carriage with fixed ratios available for GENESIS HS 50
Standard pre-stretch values: 150%, 180% e 210%; maximum value available upon
request: 300%. The film deposit strength on the load is controlled by electromechanical
compensation devices.
Carrello di prestiro a rapporti fissi con azionamento meccanico dei rulli ottenuto con
| MPS | MPS dispositivo di trasmissione del moto coperto da brevetto internazionale; utilizzabile
COLLANTE INTERNO COLLANTE ESTERNO
su GENESIS HS 50; GENESIS HS 50/2. Valori di prestiro forniti di serie: 150%, 180%
INSIDE CLING OUTSIDE CLING e 210%; valore massimo disponibile su richiesta: 300%. Forza di deposito del film
sul carico controllata da sistemi di compensazione ad azionamento meccanico.
Fixed ratio pre-stretch carriage with mechanical roller drive obtained with internationally
patented transmission device; available for GENESIS HS 50; GENESIS HS 50/2. Standard
pre-stretch values: 150%, 180% e 210%; maximum value available upon request: 300%. Film
deposit strength on load controlled by mechanically driven compensation systems.
GRUPPO “STRINGIFASCIA”
Dispositivo per ridurre la fascia del film ad una”corda”ed assicurare una più
OPTION efficace stabilizzazione del carico; disponibile in opzione su Genesis HS 50 con
carrello ASCPS.
Nella versione a movimento singolo il film è raggruppato in basso/alto, mentre in
quella a doppio cilindro il film è raggruppato al centro.
“ROPING” DEVICE
Device that reduces the film strip into a “rope” to ensure more efficient load
stabilisation; option available on the Genesis HS 50 machine with ASCPS carriage.
Film is grouped low/high in the single movement version while it is grouped at the
centre in the dual cylinder version.

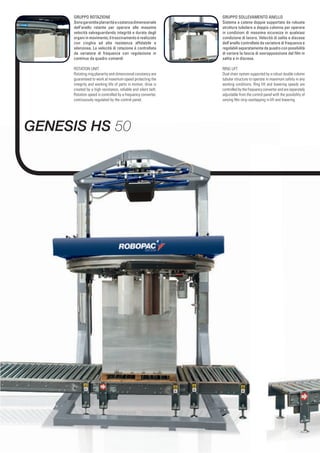

5. GRUPPO ROTAZIONE GRUPPO SOLLEVAMENTO ANELLO
Sono garantite planarità e costanza dimensionale Sistema a catene doppie supportato da robusta
dell’anello rotante per operare alle massime struttura tubolare a doppia colonna per operare
velocità salvaguardando integrità e durata degli in condizioni di massima sicurezza in qualsiasi
organi in movimento; il trascinamento è realizzato condizione di lavoro. Velocità di salita e discesa
con cinghia ad alta resistenza affidabile e dell’anello controllate da variatore di frequenza e
silenziosa. La velocità di rotazione è controllata regolabili separatamente da quadro con possibilità
da variatore di frequenza con regolazione in di variare la fascia di sovrapposizione del film in
continuo da quadro comandi salita e in discesa.
ROTATION UNIT RING LIFT
Rotating ring planarity and dimensional constancy are Dual chain system supported by a robust double column
guaranteed to work at maximum speed protecting the tubular structure to operate in maximum safety in any
integrity and working life of parts in motion; drive is working conditions. Ring lift and lowering speeds are
created by a high resistance, reliable and silent belt. controlled by the frequency converter and are separately
Rotation speed is controlled by a frequency converter, adjustable from the control panel with the possibility of
continuously regulated by the control panel. varying film strip overlapping in lift and lowering.
GENESIS HS 50

6. PINZA E TAGLIO COPERTURA SUPERIORE
Gruppo pinza a molla ad azionamento pneumatico Dispositivo TOP INSIDE per effettuare la copertura
(brevetto esclusivo Robopac) con dispositivo di superiore del pallet con film in polietilene. Il prelievo
restringimento della fascia del film e taglio a filo del film è effettuato mediante sistema brevettato
caldo. Il gruppo saldatore assicura la perfetta che consente di svolgere la giusta quantità di film,
aderenza al pallet del lembo finale del film ottimizzandone i consumi, e provvede al perfetto
centraggio del foglio di copertura sul pallet.
CLAMP AND CUT Prelievo e deposito avvengono senza ridurre la
The pneumatically driven spring clamp (exclusive capacità produttiva della macchina.
Robopac patent) with film strip narrowing device and
hot wire cutting. The welding unit ensure perfect film TOP SHEET COVER
tail adherence to the pallet. TOP INSIDE device to cover the pallet with polyethylene
film. Film is retrieved using a patented system that
unwinds the correct amount of film, optimising
consumption and perfectly centring the top sheet on
the pallet. Retrieval and deposit occur without reducing
machine production capacity.
GENESIS HS 50/2

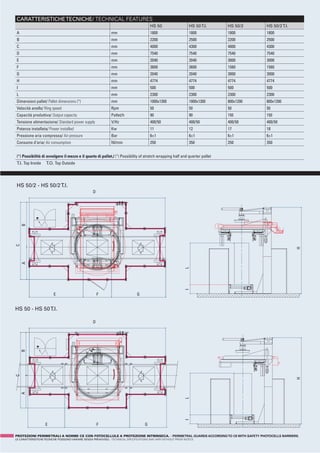

7. CARATTERISTICHE TECNICHE/ TECHNICAL FEATURES
HS 50 HS 50 T.I. HS 50/2 HS 50/2 T.I.
A mm 1800 1800 1800 1800
B mm 2200 2500 2200 2500
C mm 4000 4300 4000 4300
D mm 7540 7540 7540 7540
E mm 2040 2040 3000 3000
F mm 3600 3600 1560 1560
G mm 2040 2040 3000 3000
H mm 4774 4774 4774 4774
I mm 500 500 500 500
L mm 2300 2300 2300 2300
Dimensioni pallet/ Pallet dimensions (*) mm 1000x1300 1000x1300 800x1200 800x1200
Velocità anello/ Ring speed Rpm 50 50 50 50
Capacità produttiva/ Output capacity Pallet/h 90 90 150 150
Tensione alimentazione/ Standard power supply V/Hz 400/50 400/50 400/50 400/50
Potenza installata/ Power installed Kw 11 12 17 18
Pressione aria compressa/ Air pressure Bar 6±1 6±1 6±1 6±1
Consumo d’aria/ Air consumption NI/min 250 350 250 350
(*) Possibilità di avvolgere il mezzo e il quarto di pallet./ (*) Possibility of stretch wrapping half and quarter pallet
T.I. Top Inside T.O. Top Outside
HS 50/2 - HS 50/2 T.I.
D
B
C
H
A
L
I
E F G
HS 50 - HS 50 T.I.
D
B
C
H
A
L
I
E F G
PROTEZIONI PERIMETRALI A NORME CE CON FOTOCELLULE A PROTEZIONE INTRINSECA. - PERIMETRAL GUARDS ACCORDING TO CE WITH SAFETY PHOTOCELLS BARRIERS.
LE CARATTERISTICHE TECNICHE POSSONO VARIARE SENZA PREAVVISO. - TECHNICAL SPECIFICATIONS MAY VARY WITHOUT PRIOR NOTICE.

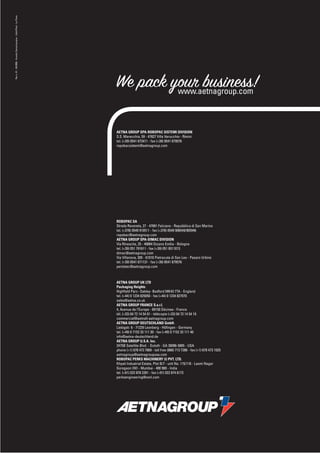

8. Rev n. 01 - 04/2008 - Acanto Comunicazione - LifeInPixel - La Pieve
We pack your business!
www.aetnagroup.com
AETNA GROUP SPA-ROBOPAC SISTEMI DIVISION
S.S. Marecchia, 59 - 47827 Villa Verucchio - Rimini
tel. (+39) 0541 673411 - fax (+39) 0541 679576
ropobacsistemi@aetnagroup.com
ROBOPAC SA
Strada Rovereta, 27 - 47891 Falciano - Repubblica di San Marino
tel. (+378) 0549 910511 - fax (+378) 0549 908549/905946
ropobac@aetnagroup.com
AETNA GROUP SPA-DIMAC DIVISION
Via Rinascita, 25 - 40064 Ozzano Emilia - Bologna
tel. (+39) 051 791611 - fax (+39) 051 6511013
dimac@aetnagroup.com
Via Villanova, 305 - 61010 Pietracuta di San Leo - Pesaro Urbino
tel. (+39) 0541 671131 - fax (+39) 0541 679576
pentatec@aetnagroup.com
AETNA GROUP UK LTD
Packaging Heights
Highfìeld Parc- Oakley- Bedford MK43 7TA - England
tel. (+44) 0 1234 825050 - fax (+44) 0 1234 827070
sales@aetna.co.uk
AETNA GROUP FRANCE S.a.r.l.
4, Avenue de l’Europe - 69150 Décines - France
tél. (+33) 04 72 14 54 01 - télécopie (+33) 04 72 14 54 19
commercial@aetnafr.aetnagroup.com
AETNA GROUP DEUTSCHLAND GmbH.
Liebigstr. 6 - 71229 Leonberg - Höfingen - Germany
tel. (+49) 0 7152 33 111 30 - fax (+49) 0 7152 33 111 40
info@aetna-deutschland.de
AETNA GROUP U.S.A. Inc.
2475B Satellite Blvd. - Duluth - GA 30096-5805 - USA
phone (+1) 678 473 7869 - toll free (866) 713 7286 - fax (+1) 678 473 1025
aetnagroup@aetnagroupusa.com
ROBOPAC PERKS MACHINERY (I) PVT. LTD.
Khyati Industrial Estate, Plot B/7 - unit No. 115/116 - Laxmi Nagar
Goregaon (W) - Mumbai - 400 900 - India
tel. (+91) 022 878 2281 - fax (+91) 022 874 6173
perksengineering@vsnl.com
ETNAGROUP
