Eindpresentatie Maxine Penders Game & digitaal design Masterstudio 2013

1. GAME&PLAY
3D SCAN
MAXINE PENDERS
GAME EN DIGITAAL DESIGN

2. VERTREKPUNT
Masterproject:
Cryptozoölogische wezens op een anatomische correcte
manier weergeven als richtlijn voor gamedesigners,
illustratoren, etc.
Logica gebaseerd op natuurelementen waar we hier op
deze aarde aan gebonden zijn. (Zwaartekracht, zuurstof,
elementen, etc.)
Werk verzameld in een artbook.

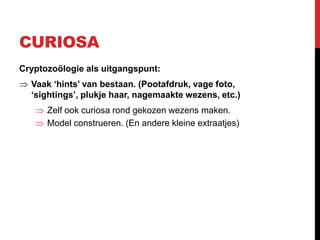

3. CURIOSA
Cryptozoölogie als uitgangspunt:
Vaak ‘hints’ van bestaan. (Pootafdruk, vage foto,
‘sightings’, plukje haar, nagemaakte wezens, etc.)
Zelf ook curiosa rond gekozen wezens maken.
Model construeren. (En andere kleine extraatjes)

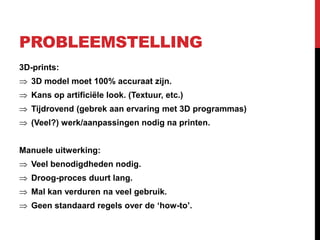

4. PROBLEEMSTELLING
3D-prints:
3D model moet 100% accuraat zijn.
Kans op artificiële look. (Textuur, etc.)
Tijdrovend (gebrek aan ervaring met 3D programmas)
(Veel?) werk/aanpassingen nodig na printen.
Manuele uitwerking:
Veel benodigdheden nodig.
Droog-proces duurt lang.
Mal kan verduren na veel gebruik.
Geen standaard regels over de ‘how-to’.

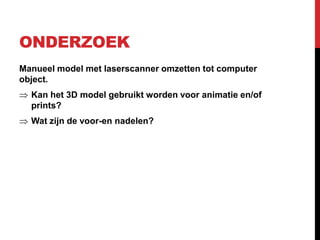

5. ONDERZOEK
Manueel model met laserscanner omzetten tot computer
object.
Kan het 3D model gebruikt worden voor animatie en/of
prints?
Wat zijn de voor-en nadelen?

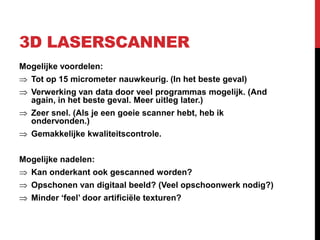

6. 3D LASERSCANNER
Mogelijke voordelen:
Tot op 15 micrometer nauwkeurig. (In het beste geval)
Verwerking van data door veel programmas mogelijk. (And
again, in het beste geval. Meer uitleg later.)
Zeer snel. (Als je een goeie scanner hebt, heb ik
ondervonden.)
Gemakkelijke kwaliteitscontrole.
Mogelijke nadelen:
Kan onderkant ook gescanned worden?
Opschonen van digitaal beeld? (Veel opschoonwerk nodig?)
Minder ‘feel’ door artificiële texturen?

7. IN THEORIE
Andere studies in 3D scanning:
Szymon Rusinkiewicz
Olaf Hall-Holt
Marc Levoy
James Davis
Stephen R. Marschner
Matt Garr
Stanford University Computer Science Department
Princeton University

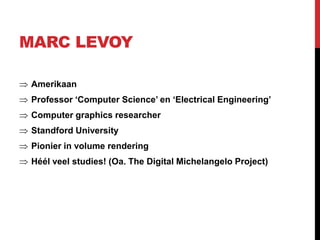

8. MARC LEVOY
Amerikaan
Professor ‘Computer Science’ en ‘Electrical Engineering’
Computer graphics researcher
Standford University
Pionier in volume rendering
Héél veel studies! (Oa. The Digital Michelangelo Project)

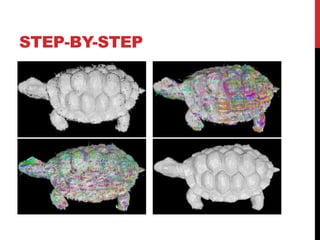

9. STEP-BY-STEP

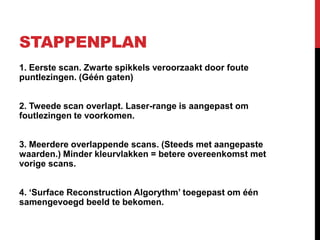

10. STAPPENPLAN
1. Eerste scan. Zwarte spikkels veroorzaakt door foute
puntlezingen. (Géén gaten)
2. Tweede scan overlapt. Laser-range is aangepast om
foutlezingen te voorkomen.
3. Meerdere overlappende scans. (Steeds met aangepaste
waarden.) Minder kleurvlakken = betere overeenkomst met
vorige scans.
4. ‘Surface Reconstruction Algorythm’ toegepast om één
samengevoegd beeld te bekomen.

11. DAVID LASERSCANNER

12. VEREISTEN
Voor het maken van een goeie scan:
Juiste belichting (Te donker: te weinig detail. Te licht: te
veel ruis.)
Horizontale scanrichting
Pc (Of Mac met Windows. Geen goed idee.)
Gecalibreerde webcam en detectie-plaat met gepast grid
Juiste afstand tussen webcam, object en grid

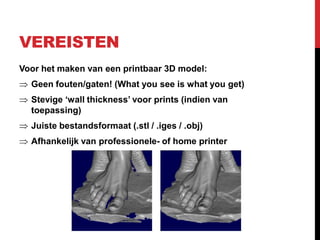

13. VEREISTEN
Voor het maken van een printbaar 3D model:
Geen fouten/gaten! (What you see is what you get)
Stevige ‘wall thickness’ voor prints (indien van
toepassing)
Juiste bestandsformaat (.stl / .iges / .obj)
Afhankelijk van professionele- of home printer

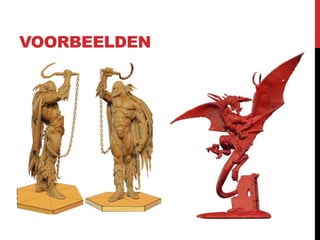

14. VOORBEELDEN

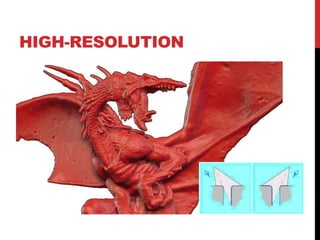

15. HIGH-RESOLUTION

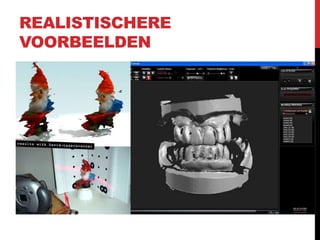

16. REALISTISCHERE
VOORBEELDEN

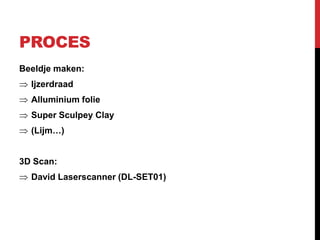

17. PROCES
Beeldje maken:
Ijzerdraad
Alluminium folie
Super Sculpey Clay
(Lijm…)
3D Scan:
David Laserscanner (DL-SET01)

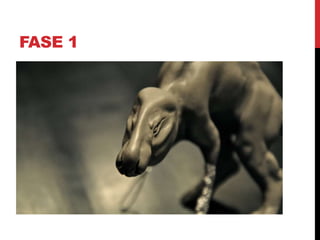

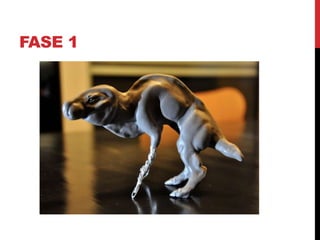

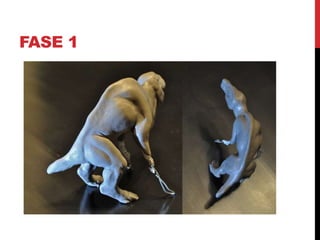

18. FASE 1

19. FASE 1

20. FASE 1

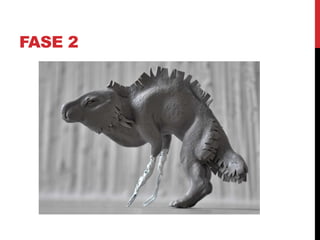

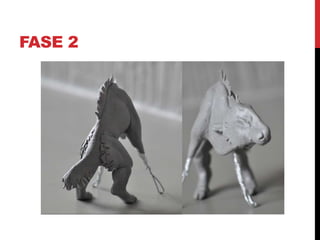

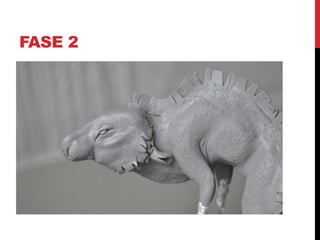

21. FASE 2

22. FASE 2

23. FASE 2

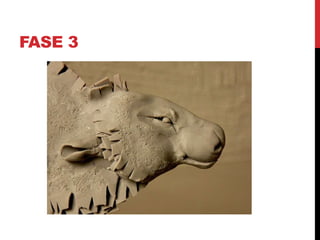

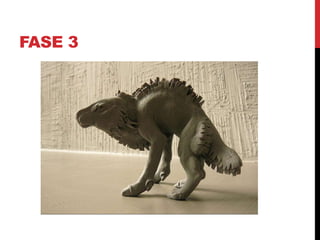

24. FASE 3

25. FASE 3

26. FASE 3

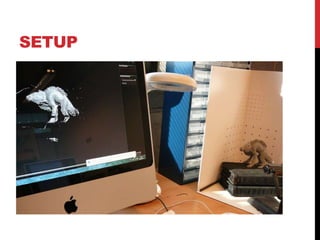

27. SETUP

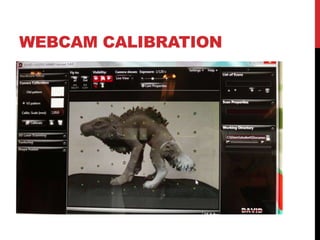

28. WEBCAM CALIBRATION

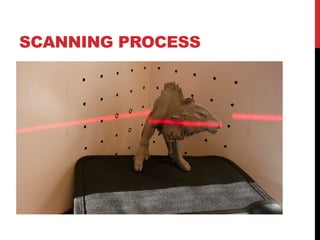

29. SCANNING PROCESS

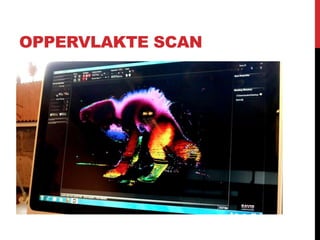

30. OPPERVLAKTE SCAN

31. POGING TOT DIEPTE CREËREN

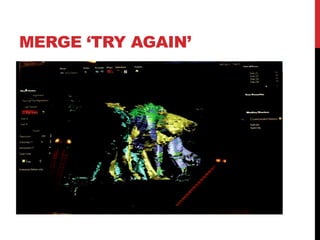

32. MERGE ‘TRY AGAIN’

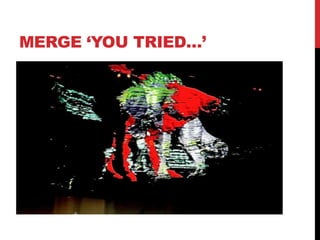

33. MERGE ‘YOU TRIED…’

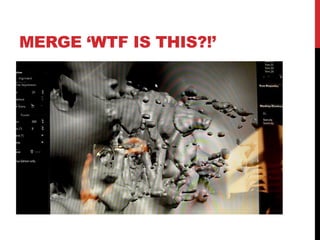

34. MERGE ‘WTF IS THIS?!’

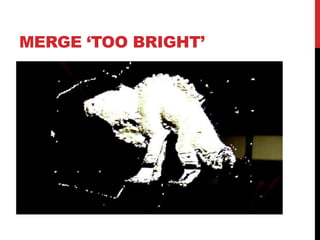

35. MERGE ‘TOO BRIGHT’

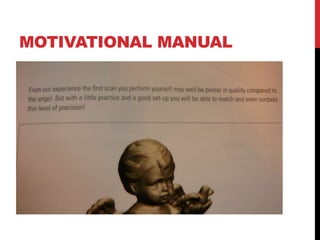

36. MOTIVATIONAL MANUAL

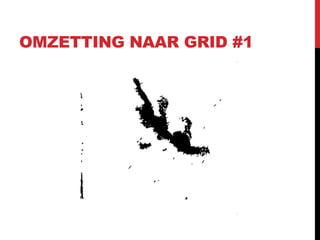

37. OMZETTING NAAR GRID #1

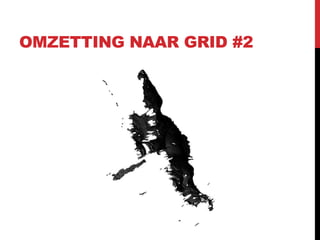

38. OMZETTING NAAR GRID #2

39. THE BEST RESULT

40. CONCLUSIE
Bezint eer ge begint.
Zoek hulp van een professional.

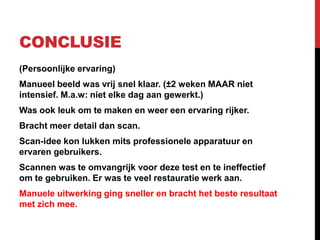

41. CONCLUSIE
(Persoonlijke ervaring)
Manueel beeld was vrij snel klaar. (±2 weken MAAR niet
intensief. M.a.w: niet elke dag aan gewerkt.)
Was ook leuk om te maken en weer een ervaring rijker.
Bracht meer detail dan scan.
Scan-idee kon lukken mits professionele apparatuur en
ervaren gebruikers.
Scannen was te omvangrijk voor deze test en te ineffectief
om te gebruiken. Er was te veel restauratie werk aan.
Manuele uitwerking ging sneller en bracht het beste resultaat
met zich mee.

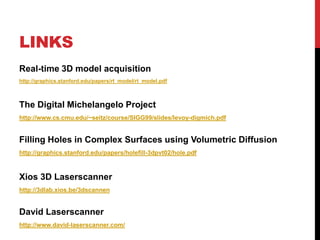

42. LINKS
