Dokumen ini menjelaskan standar instalasi proxy server Squid di Institut Manajemen Telkom, mencakup langkah-langkah instalasi, konfigurasi, dan pengelolaan log. Squid berfungsi untuk autentikasi, otorisasi, dan penyimpanan cache web dengan penggunaan satu alamat IP publik. Penanganan log dan skrip pemeliharaan juga dijelaskan untuk menganalisis penggunaan internet dan memblokir pengguna yang melebihi kuota.

1. Standar Instalasi FreeBS D @ Institut Manajemen Telkom ( http://www.imtelkom.ac.id)

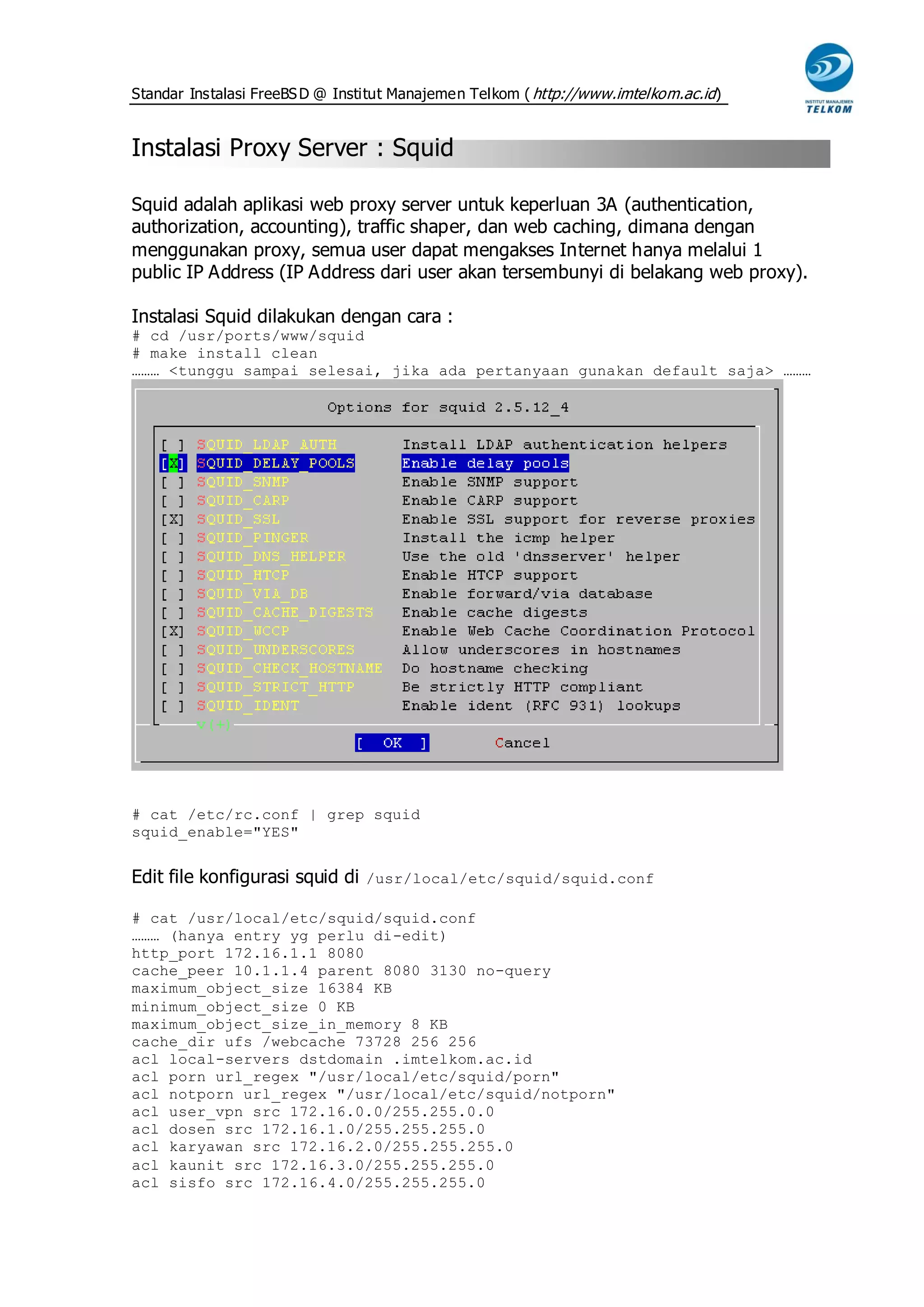

Instalasi Proxy Server : Squid
Squid adalah aplikasi web proxy server untuk keperluan 3A (authentication,
authorization, accounting), traffic shaper, dan web caching, dimana dengan
menggunakan proxy, semua user dapat mengakses Internet hanya melalui 1
public IP Address (IP Address dari user akan tersembunyi di belakang web proxy).
Instalasi Squid dilakukan dengan cara :
# cd /usr/ports/www/squid
# make install clean
……… <tunggu sampai selesai, jika ada pertanyaan gunakan default saja> ………
# cat /etc/rc.conf | grep squid
squid_enable="YES"
Edit file konfigurasi squid di /usr/local/etc/squid/squid.conf
# cat /usr/local/etc/squid/squid.conf
……… (hanya entry yg perlu di-edit)
http_port 172.16.1.1 8080
cache_peer 10.1.1.4 parent 8080 3130 no-query
maximum_object_size 16384 KB
minimum_object_size 0 KB
maximum_object_size_in_memory 8 KB
cache_dir ufs /webcache 73728 256 256
acl local-servers dstdomain .imtelkom.ac.id
acl porn url_regex "/usr/local/etc/squid/porn"
acl notporn url_regex "/usr/local/etc/squid/notporn"
acl user_vpn src 172.16.0.0/255.255.0.0
acl dosen src 172.16.1.0/255.255.255.0
acl karyawan src 172.16.2.0/255.255.255.0
acl kaunit src 172.16.3.0/255.255.255.0
acl sisfo src 172.16.4.0/255.255.255.0

2. Standar Instalasi FreeBS D @ Institut Manajemen Telkom ( http://www.imtelkom.ac.id)

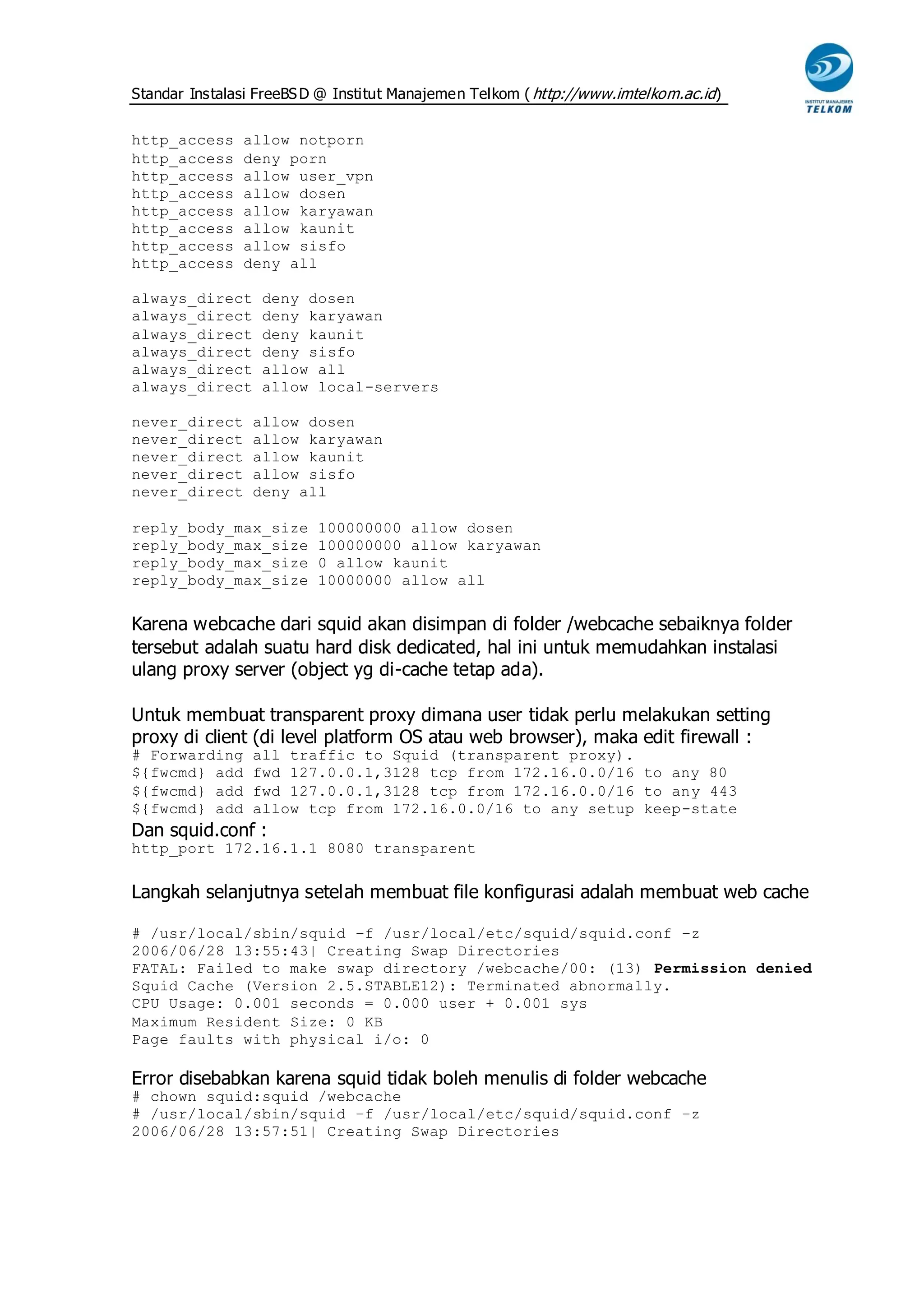

http_access allow notporn
http_access deny porn
http_access allow user_vpn
http_access allow dosen
http_access allow karyawan
http_access allow kaunit
http_access allow sisfo
http_access deny all
always_direct deny dosen
always_direct deny karyawan
always_direct deny kaunit
always_direct deny sisfo
always_direct allow all
always_direct allow local-servers
never_direct allow dosen
never_direct allow karyawan
never_direct allow kaunit
never_direct allow sisfo
never_direct deny all
reply_body_max_size 100000000 allow dosen
reply_body_max_size 100000000 allow karyawan
reply_body_max_size 0 allow kaunit
reply_body_max_size 10000000 allow all
Karena webcache dari squid akan disimpan di folder /webcache sebaiknya folder
tersebut adalah suatu hard disk dedicated, hal ini untuk memudahkan instalasi
ulang proxy server (object yg di-cache tetap ada).
Untuk membuat transparent proxy dimana user tidak perlu melakukan setting
proxy di client (di level platform OS atau web browser), maka edit firewall :
# Forwarding all traffic to Squid (transparent proxy).
${fwcmd} add fwd 127.0.0.1,3128 tcp from 172.16.0.0/16 to any 80
${fwcmd} add fwd 127.0.0.1,3128 tcp from 172.16.0.0/16 to any 443
${fwcmd} add allow tcp from 172.16.0.0/16 to any setup keep-state
Dan squid.conf :
http_port 172.16.1.1 8080 transparent
Langkah selanjutnya setelah membuat file konfigurasi adalah membuat web cache
# /usr/local/sbin/squid –f /usr/local/etc/squid/squid.conf –z
2006/06/28 13:55:43| Creating Swap Directories
FATAL: Failed to make swap directory /webcache/00: (13) Permission denied
Squid Cache (Version 2.5.STABLE12): Terminated abnormally.
CPU Usage: 0.001 seconds = 0.000 user + 0.001 sys
Maximum Resident Size: 0 KB
Page faults with physical i/o: 0
Error disebabkan karena squid tidak boleh menulis di folder webcache
# chown squid:squid /webcache
# /usr/local/sbin/squid –f /usr/local/etc/squid/squid.conf –z
2006/06/28 13:57:51| Creating Swap Directories

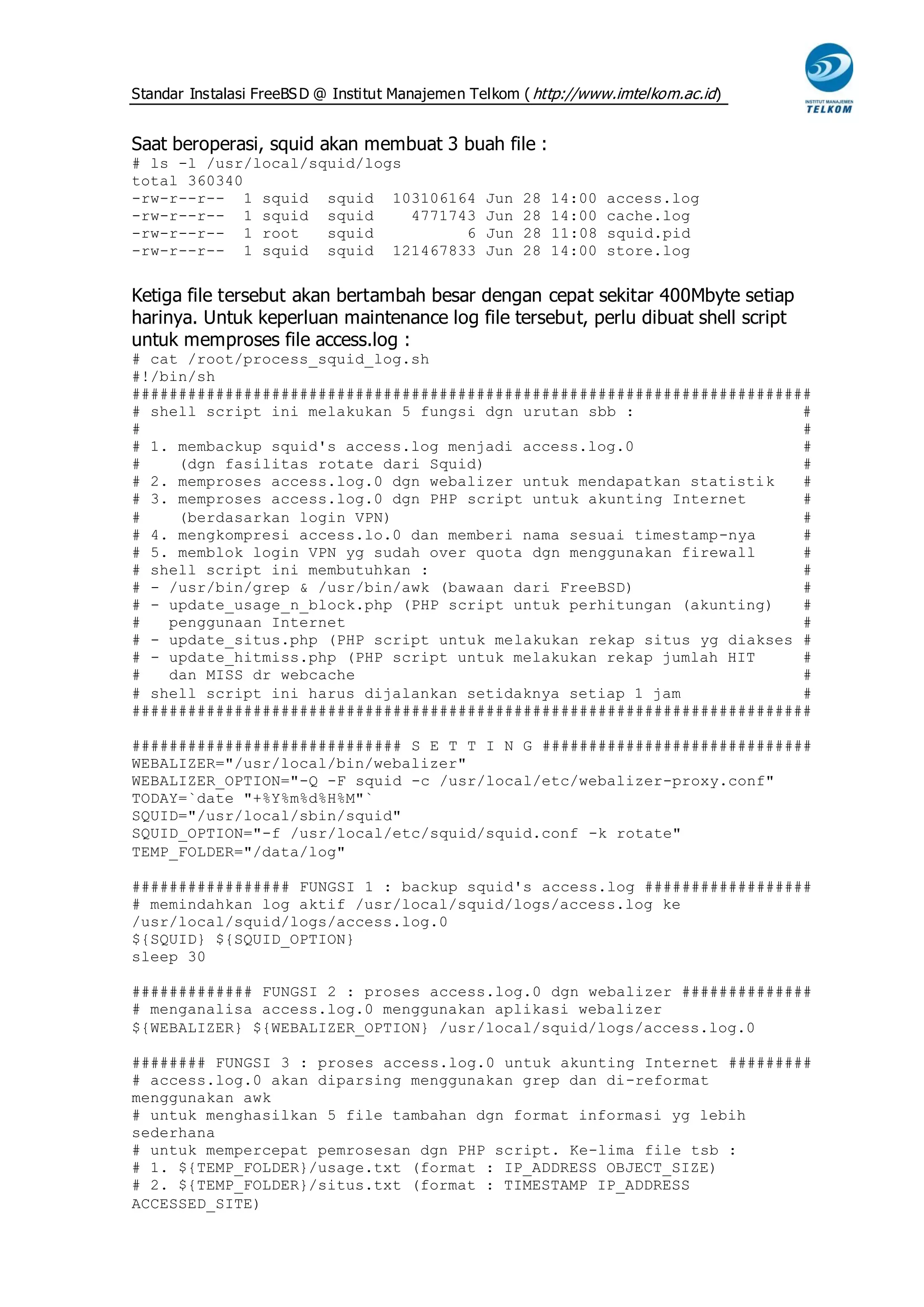

3. Standar Instalasi FreeBS D @ Institut Manajemen Telkom ( http://www.imtelkom.ac.id)
Saat beroperasi, squid akan membuat 3 buah file :
# ls -l /usr/local/squid/logs
total 360340
-rw-r--r-- 1 squid squid 103106164 Jun 28 14:00 access.log
-rw-r--r-- 1 squid squid 4771743 Jun 28 14:00 cache.log
-rw-r--r-- 1 root squid 6 Jun 28 11:08 squid.pid
-rw-r--r-- 1 squid squid 121467833 Jun 28 14:00 store.log
Ketiga file tersebut akan bertambah besar dengan cepat sekitar 400Mbyte setiap
harinya. Untuk keperluan maintenance log file tersebut, perlu dibuat shell script
untuk memproses file access.log :
# cat /root/process_squid_log.sh
#!/bin/sh
#########################################################################
# shell script ini melakukan 5 fungsi dgn urutan sbb : #
# #
# 1. membackup squid's access.log menjadi access.log.0 #
# (dgn fasilitas rotate dari Squid) #
# 2. memproses access.log.0 dgn webalizer untuk mendapatkan statistik #
# 3. memproses access.log.0 dgn PHP script untuk akunting Internet #
# (berdasarkan login VPN) #
# 4. mengkompresi access.lo.0 dan memberi nama sesuai timestamp-nya #
# 5. memblok login VPN yg sudah over quota dgn menggunakan firewall #
# shell script ini membutuhkan : #
# - /usr/bin/grep & /usr/bin/awk (bawaan dari FreeBSD) #
# - update_usage_n_block.php (PHP script untuk perhitungan (akunting) #
# penggunaan Internet #
# - update_situs.php (PHP script untuk melakukan rekap situs yg diakses #
# - update_hitmiss.php (PHP script untuk melakukan rekap jumlah HIT #
# dan MISS dr webcache #
# shell script ini harus dijalankan setidaknya setiap 1 jam #
#########################################################################
############################# S E T T I N G #############################
WEBALIZER="/usr/local/bin/webalizer"
WEBALIZER_OPTION="-Q -F squid -c /usr/local/etc/webalizer-proxy.conf"
TODAY=`date "+%Y%m%d%H%M"`
SQUID="/usr/local/sbin/squid"
SQUID_OPTION="-f /usr/local/etc/squid/squid.conf -k rotate"
TEMP_FOLDER="/data/log"
################# FUNGSI 1 : backup squid's access.log ##################
# memindahkan log aktif /usr/local/squid/logs/access.log ke
/usr/local/squid/logs/access.log.0
${SQUID} ${SQUID_OPTION}
sleep 30
############# FUNGSI 2 : proses access.log.0 dgn webalizer ##############
# menganalisa access.log.0 menggunakan aplikasi webalizer
${WEBALIZER} ${WEBALIZER_OPTION} /usr/local/squid/logs/access.log.0
######## FUNGSI 3 : proses access.log.0 untuk akunting Internet #########
# access.log.0 akan diparsing menggunakan grep dan di-reformat
menggunakan awk
# untuk menghasilkan 5 file tambahan dgn format informasi yg lebih
sederhana
# untuk mempercepat pemrosesan dgn PHP script. Ke-lima file tsb :
# 1. ${TEMP_FOLDER}/usage.txt (format : IP_ADDRESS OBJECT_SIZE)
# 2. ${TEMP_FOLDER}/situs.txt (format : TIMESTAMP IP_ADDRESS
ACCESSED_SITE)

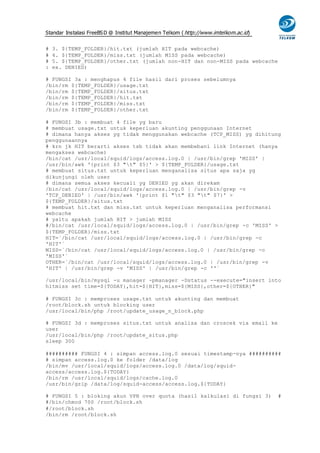

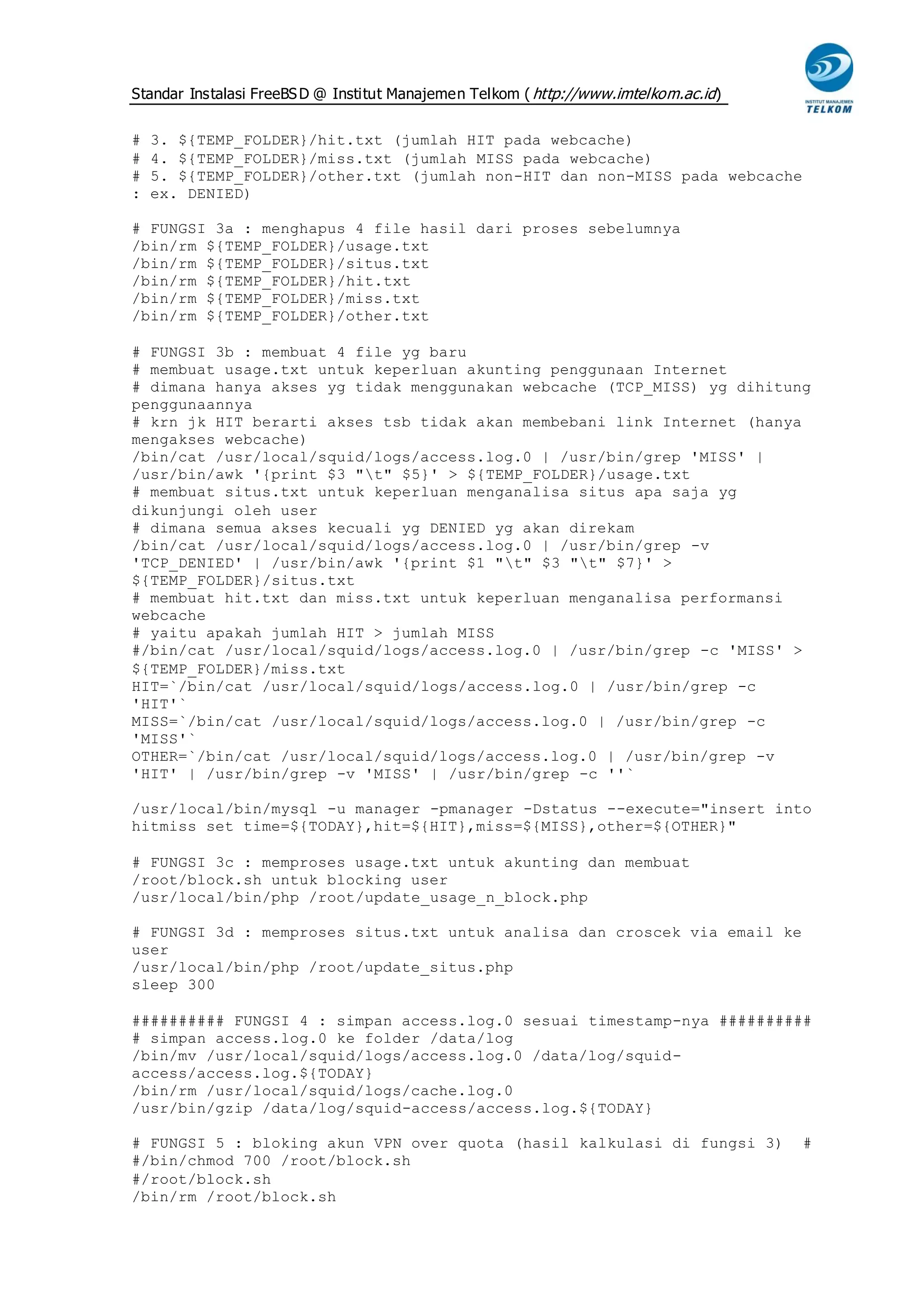

4. Standar Instalasi FreeBS D @ Institut Manajemen Telkom ( http://www.imtelkom.ac.id)
# 3. ${TEMP_FOLDER}/hit.txt (jumlah HIT pada webcache)
# 4. ${TEMP_FOLDER}/miss.txt (jumlah MISS pada webcache)
# 5. ${TEMP_FOLDER}/other.txt (jumlah non-HIT dan non-MISS pada webcache
: ex. DENIED)
# FUNGSI 3a : menghapus 4 file hasil dari proses sebelumnya
/bin/rm ${TEMP_FOLDER}/usage.txt
/bin/rm ${TEMP_FOLDER}/situs.txt
/bin/rm ${TEMP_FOLDER}/hit.txt
/bin/rm ${TEMP_FOLDER}/miss.txt
/bin/rm ${TEMP_FOLDER}/other.txt
# FUNGSI 3b : membuat 4 file yg baru
# membuat usage.txt untuk keperluan akunting penggunaan Internet
# dimana hanya akses yg tidak menggunakan webcache (TCP_MISS) yg dihitung
penggunaannya
# krn jk HIT berarti akses tsb tidak akan membebani link Internet (hanya
mengakses webcache)
/bin/cat /usr/local/squid/logs/access.log.0 | /usr/bin/grep 'MISS' |
/usr/bin/awk '{print $3 "t" $5}' > ${TEMP_FOLDER}/usage.txt
# membuat situs.txt untuk keperluan menganalisa situs apa saja yg
dikunjungi oleh user
# dimana semua akses kecuali yg DENIED yg akan direkam
/bin/cat /usr/local/squid/logs/access.log.0 | /usr/bin/grep -v
'TCP_DENIED' | /usr/bin/awk '{print $1 "t" $3 "t" $7}' >
${TEMP_FOLDER}/situs.txt
# membuat hit.txt dan miss.txt untuk keperluan menganalisa performansi
webcache
# yaitu apakah jumlah HIT > jumlah MISS
#/bin/cat /usr/local/squid/logs/access.log.0 | /usr/bin/grep -c 'MISS' >
${TEMP_FOLDER}/miss.txt
HIT=`/bin/cat /usr/local/squid/logs/access.log.0 | /usr/bin/grep -c
'HIT'`
MISS=`/bin/cat /usr/local/squid/logs/access.log.0 | /usr/bin/grep -c
'MISS'`
OTHER=`/bin/cat /usr/local/squid/logs/access.log.0 | /usr/bin/grep -v
'HIT' | /usr/bin/grep -v 'MISS' | /usr/bin/grep -c ''`
/usr/local/bin/mysql -u manager -pmanager -Dstatus --execute="insert into
hitmiss set time=${TODAY},hit=${HIT},miss=${MISS},other=${OTHER}"
# FUNGSI 3c : memproses usage.txt untuk akunting dan membuat
/root/block.sh untuk blocking user
/usr/local/bin/php /root/update_usage_n_block.php
# FUNGSI 3d : memproses situs.txt untuk analisa dan croscek via email ke
user
/usr/local/bin/php /root/update_situs.php
sleep 300
########## FUNGSI 4 : simpan access.log.0 sesuai timestamp-nya ##########
# simpan access.log.0 ke folder /data/log
/bin/mv /usr/local/squid/logs/access.log.0 /data/log/squid-
access/access.log.${TODAY}
/bin/rm /usr/local/squid/logs/cache.log.0
/usr/bin/gzip /data/log/squid-access/access.log.${TODAY}
# FUNGSI 5 : bloking akun VPN over quota (hasil kalkulasi di fungsi 3) #
#/bin/chmod 700 /root/block.sh
#/root/block.sh
/bin/rm /root/block.sh

5. Standar Instalasi FreeBS D @ Institut Manajemen Telkom ( http://www.imtelkom.ac.id)

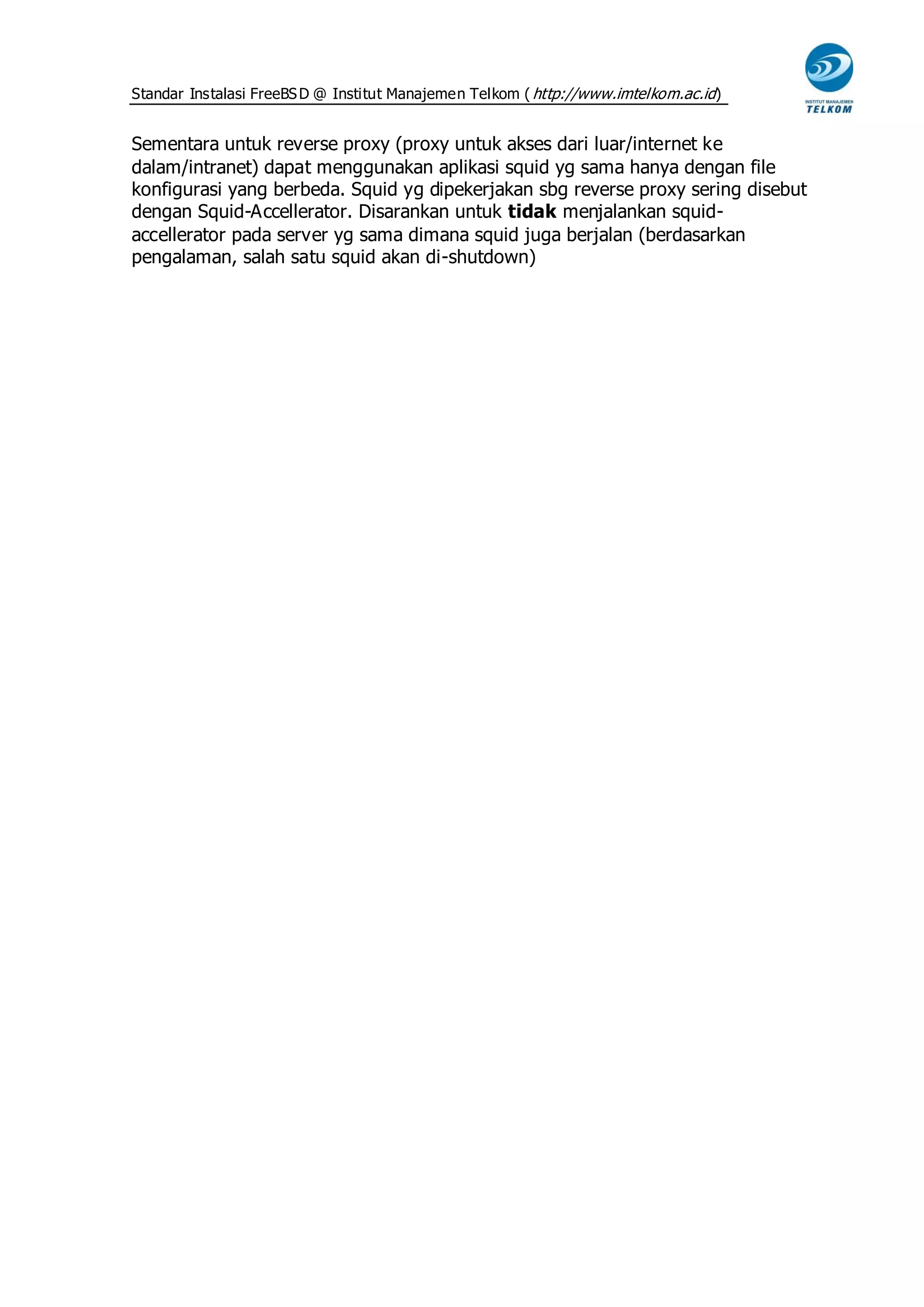

Sementara untuk reverse proxy (proxy untuk akses dari luar/internet ke
dalam/intranet) dapat menggunakan aplikasi squid yg sama hanya dengan file
konfigurasi yang berbeda. Squid yg dipekerjakan sbg reverse proxy sering disebut
dengan Squid-Accellerator. Disarankan untuk tidak menjalankan squid-
accellerator pada server yg sama dimana squid juga berjalan (berdasarkan
pengalaman, salah satu squid akan di-shutdown)
