Documentul abordează propagarea undelor radio în spațiul liber, subliniind importanța utilizării ecuației lui Friis și impactul frecvenței asupra comportamentului acestora în prezența obstacolelor. Se discută despre diferite tipuri de antene, inclusiv antena izotropă, omnidirecțională și directivă, precum și despre atenuarea semnalului în funcție de distanță și obstacole. Factorii externi care afectează propagarea undelor includ formele de relief și condițiile atmosferice.

1. Propagarea în spa iul liberț
Facultatea de Inginerie
Sibiu
Student:
Dănu ILIEț
2017

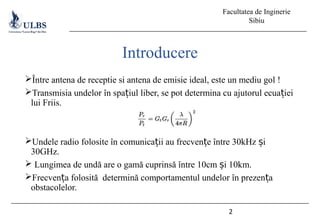

2. Facultatea de Inginerie
Sibiu
Între antena de receptie si antena de emisie ideal, este un mediu gol !
Transmisia undelor în spa iul liber, se pot determina cu ajutorul ecua ieiț ț
lui Friis.
Undele radio folosite în comunica ii au frecven e între 30kHz iț ț ș
30GHz.
 Lungimea de undă are o gamă cuprinsă între 10cm i 10km.ș
Frecven a folosită determină comportamentul undelor în prezen aț ț
obstacolelor.
2
Introducere

3. Facultatea de Inginerie
Sibiu
3

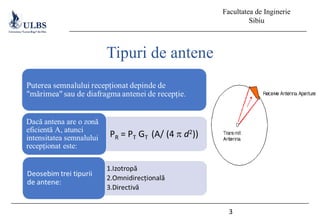

Tipuri de antene

4. Facultatea de Inginerie
Sibiu
4

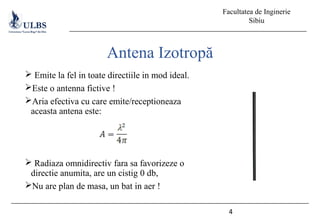

Antena Izotropă
 Emite la fel in toate directiile in mod ideal.
Este o antenna fictive !
Aria efectiva cu care emite/receptioneaza
aceasta antena este:
 Radiaza omnidirectiv fara sa favorizeze o
directie anumita, are un cistig 0 db,
Nu are plan de masa, un bat in aer !

5. Facultatea de Inginerie
Sibiu

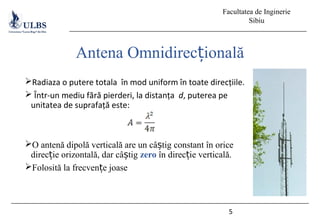

Radiaza o putere totala în mod uniform în toate direcțiile.
 Într-un mediu fără pierderi, la distanța d, puterea pe
unitatea de suprafață este:
O antenă dipolă verticală are un câ tig constant în oriceș
direc ie orizontală, dar câ tigț ș zero în direc ie verticală.ț
Folosită la frecven e joaseț
5
Antena Omnidirec ionalăț

6. Facultatea de Inginerie
Sibiu
6

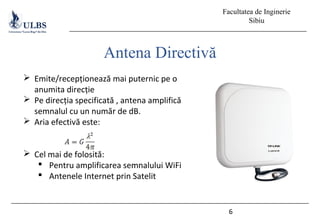

Antena Directivă
 Emite/recepționează mai puternic pe o
anumita direcție
 Pe direcția specificată , antena amplifică
semnalul cu un număr de dB.
 Aria efectivă este:
 Cel mai de folosită:
 Pentru amplificarea semnalului WiFi
 Antenele Internet prin Satelit

7. Facultatea de Inginerie
Sibiu
7

8. Facultatea de Inginerie
Sibiu
Atenuarea introdusă transmisiunii se calculează ca raportul dintre puterea
recepționată (PE) si cea emisă (PT),
Dacă folosim decibeli, atenuarea este diferența dintre puterea
recepționată (in dB) si cea emisă (tot in dB):
Atenuarea determină pierderi !!!
8
Atenuarea

9. Facultatea de Inginerie
Sibiu
9

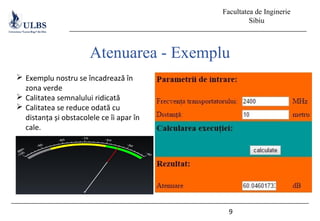

Atenuarea - Exemplu
 Exemplu nostru se încadrează în
zona verde
 Calitatea semnalului ridicată
 Calitatea se reduce odată cu
distanța și obstacolele ce îi apar în
cale.

10. Facultatea de Inginerie
Sibiu

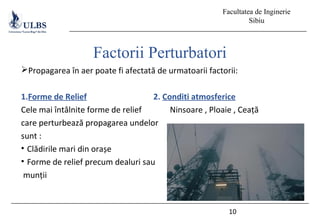

Propagarea în aer poate fi afectată de urmatoarii factorii:
1.Forme de Relief 2. Conditi atmosferice
Cele mai întâlnite forme de relief Ninsoare , Ploaie , Ceață
care perturbează propagarea undelor
sunt :
• Clădirile mari din orașe
• Forme de relief precum dealuri sau
munții
10
Factorii Perturbatori

11. Facultatea de Inginerie
Sibiu
11

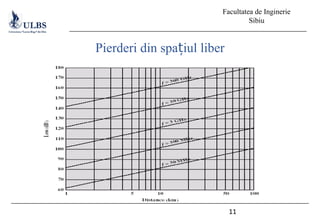

Pierderi din spațiul liber

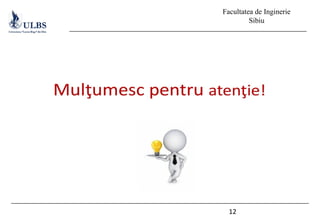

12. Facultatea de Inginerie
Sibiu
12
