Il documento presenta una promozione per il ventesimo anniversario con uno sconto del 20% su acquisti di almeno 20 codici assortiti di utensili e attrezzature. Include una lista di aziende consorziate e i loro dettagli di contatto, oltre a informazioni sui prezzi e specifiche tecniche di vari utensili da taglio. Le condizioni di vendita per ottenere lo sconto sono dettagliate e sono valide fino alla fine del 2012.

1. LUGLIO 2012
20 ANNI INSIEME!
cerca e acquista 20 codici con il simbolo
www.cdu.net
avrai qualità con lo sconto extra 20%

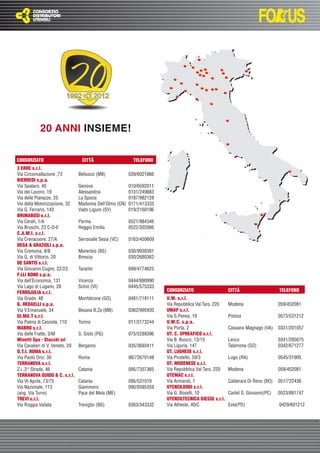

2. 20 ANNI INSIEME!
CONSORZIATO CITTÀ TELEFONO
3 ERRE s.r.l.
Via Circonvallazione ,73 Bellusco (MB) 039/6021866
BIERREDI s.p.a.
Via Spataro, 40 Genova 010/6592011
Via del Lavoro, 19 Alessandria 0131/249883
Via delle Pianazze, 25 La Spezia 0187/982128
Via della Motorizzazione, 32 Madonna Dell’Olmo (CN) 0171/413333
Via G. Ferraris, 143 Vado Ligure (SV) 019/2160196
BRUNABOSI s.r.l.
Via Cerati, 1/A Parma 0521/984346
Via Bruschi, 23 C-D-E Reggio Emilia 0522/302066
C.A.M.I. s.r.l.
Via Crevacuore, 27/A Serravalle Sesia (VC) 0163/450609
DEGA & GRAZIOLI s.p.a.
Via Cremona, 8/B Manerbio (BS) 030/9938391
Via G. di Vittorio, 20 Brescia 030/2680362
DE SANTIS s.r.l.
Via Giovanni Cugini, 22/23 Taranto 099/4774625
F.LLI BONO s.p.a.
Via dell’Economia, 131 Vicenza 0444/990990
Via Lago di Lugano, 28 Schio (VI) 0445/575333
FERROJULIA s.r.l. CONSORZIATO CITTÀ TELEFONO
Via Grado, 48 Monfalcone (GO) 0481/719111 U.M. s.r.l.
G. REDAELLI s.p.a. Via Repubblica Val Taro, 220 Modena 059/452081
Via V.Emanuele, 34 Besana B.Za (MB) 0362/995930 UMAP s.r.l.
GI.MA.T s.r.l. Via S.Penna, 19 Pistoia 0573/531212
Via Palma di Cesnola, 110 Torino 011/3173244 U.M.C. s.p.a.
MABRO s.r.l. Via Porta, 2 Cassano Magnago (VA) 0331/201057
Via delle Fratte, 3/M S. Sisto (PG) 075/5289396 UT. C. SPREAFICO s.r.l.
Minetti Spa - Stocchi srl Via B. Buozzi, 13/15 Lecco 0341/285675
Via Cavalieri di V. Veneto, 20 Bergamo 035/3693411 Via Liguria, 147 Talamona (SO) 0342/671277
O.T.I. ROMA s.r.l. UT. LUGHESE s.r.l.
Via Paolo Orsi, 30 Roma 06/72670148 Via Piratello, 59/3 Lugo (RA) 0545/31905
TERRANOVA s.r.l. UT. MODENESE s.r.l.
Z.i.,3^ Strada, 46 Catania 095/7357365 Via Repubblica Val Taro, 220 Modena 059/452081
TERRANOVA GUIDO & C. s.r.l. UTEMAC s.r.l.
Via VI Aprile, 73/75 Catania 095/531019 Via Armaroli, 1 Calderara Di Reno (BO) 051/722436
Via Nazionale, 113 Giammoro 090/9385359 UTENSILDODI s.r.l.
(ang. Via Torre) Pace del Mela (ME) Via G. Boselli, 10 Castel S. Giovanni(PC) 0523/881747
TREVI s.r.l. UTENSILTECNICA GIESSE s.r.l.
Via Roggia Vailata Treviglio (BG) 0363/343332 Via Atheste, 40/C Este(PD) 0429/601212

3. pag. 4
pag. 4
pag. 19 pag. 21
pag. 23 ATTREZZATURE DA TAGLIO
pag. 25
UTENSILI DA TAGLIO
pag. 28 pag. 26
pag. 32 ABRASIVI
pag. 29
pag. 55
pag. 31
UTENSILI MANUALI pag. 51
pag. 55
pag. 50
ABBIGLIAMENTO E PROTEZIONE
pag. 37
pag. 40
pag. 57 pag. 56
pag. 45 pag. 38
pag. 59
STRUMENTI DI MISURA VARIE
Promozione valida dal 1 luglio al 31 dicembre 2012. Per poter usufruire dello sconto speciale del 20% è necessario
acquistare almeno 20 codici assortiti e solo dei prodotti
I prezzi netti Fokus sono già al netto dello sconto indicato.
Le foto sono indicative e gli articoli presenti potrebbero subire contrassegnati con il simbolo del ventennale CDU.
variazioni rispetto alla presentazione.

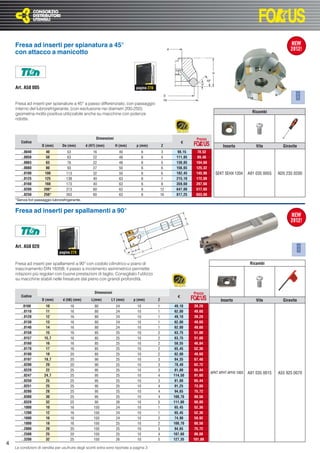

4. Fresa ad inserti per spianatura a 45°
con attacco a manicotto
Art. A58 005 pagina 278
Fresa ad inserti per spianature a 45° a passo differenziato, con passaggio
interno del lubrorefrigerante, (con esclusione nei diametri 200-250),
geometria molto positiva utilizzabile anche su macchine con potenze Ricambi
ridotte.
Dimensioni Prezzo
Codice €
D (mm) De (mm) d (H7) (mm) H (mm) p (mm) Z Inserto Vite Giravite
..0040 40 53 16 40 6 3 98,15 78,52
..0050 50 63 22 48 6 4 111,85 89,48
..0063 63 76 22 48 6 5 130,85 104,68
..0080 80 93 27 50 6 6 156,65 125,32
..0100 100 113 32 50 6 6 182,45 145,96 SEKT SEHX 1204 A91 035 0055 N20 235 0200
..0125 125 138 40 63 6 7 215,10 172,08
..0160 160 173 40 63 6 8 359,60 287,68
..0200 200* 213 60 63 6 12 647,00 517,60
..0250 250* 263 60 63 6 16 817,25 653,80
*Senza fori passaggio lubrorefrigerante.
Fresa ad inserti per spallamenti a 90°
Art. A58 020
pagina 279
Fresa ad inserti per spallamenti a 90° con codolo cilindrico e piano di Ricambi
trascinamento DIN 1835B, il passo a incremento asimmetrico permette
rotazioni più regolari con buone prestazioni di taglio. Consigliato l’utilizzo
su macchine stabili nelle fresature dal pieno con grandi profondità.
Dimensioni Prezzo
Codice €
D (mm) d (h6) (mm) L(mm) L1 (mm) p (mm) Z Inserto Vite Giravite
.0100 10 16 80 24 10 1 49,10 39,28
..0110 11 16 80 24 10 1 62,00 49,60
..0120 12 16 80 24 10 1 49,10 39,28
..0130 13 16 80 24 10 1 62,00 49,60
..0140 14 16 80 24 10 1 62,00 49,60
..0150 15 16 85 25 10 2 63,75 51,00
..0157 15,7 16 85 25 10 2 63,75 51,00
..0160 16 16 85 25 10 2 58,55 46,84
..0170 17 16 85 25 10 2 65,45 52,36
..0180 18 20 85 25 10 2 62,00 49,60
..0197 19,7 20 90 25 10 3 84,35 67,48
..0200 20 20 90 25 10 3 78,40 62,72
..0220 22 25 95 25 10 3 81,80 65,44
APKT APHT APHX 1003 A91 035 0015 A55 925 0070
..0247 24,7 25 95 25 10 4 114,50 91,60
..0250 25 25 95 25 10 3 81,80 65,44
..0251 25 25 95 25 10 4 91,25 73,00
..0280 28 25 95 25 10 4 94,65 75,72
..0300 30 25 95 25 10 4 100,70 80,56
..0320 32 25 95 26 10 5 111,00 88,80
..1000 10 16 150 24 10 1 65,45 52,36
..1200 12 16 150 24 10 1 65,45 52,36
..1600 16 16 150 24 10 2 74,90 59,92
..1800 18 16 150 25 10 2 100,70 80,56
..2000 20 20 150 25 10 3 94,65 75,72
..2500 25 20 150 25 10 4 107,60 86,08
..3200 32 25 150 26 10 5 127,35 101,88
4
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

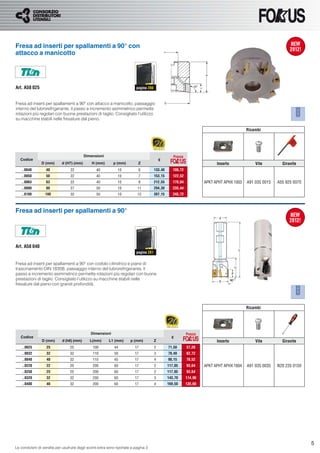

5. Fresa ad inserti per spallamenti a 90° con
attacco a manicotto
Art. A58 025 pagina 280
Fresa ad inserti per spallamenti a 90° con attacco a manicotto, passaggio
interno del lubrorefrigerante, il passo a incremento asimmetrico permette
rotazioni più regolari con buone prestazioni di taglio. Consigliato l’utilizzo
su macchine stabili nelle fresature dal pieno.
Ricambi
Dimensioni Prezzo
Codice €
D (mm) d (H7) (mm) H (mm) p (mm) Z Inserto Vite Giravite
..0040 40 22 40 10 6 133,40 106,72
..0050 50 22 40 10 7 153,15 122,52
..0063 63 22 40 10 8 212,55 170,04 APKT APHT APHX 1003 A91 035 0015 A55 925 0070
..0080 80 27 50 10 11 294,30 235,44
..0100 100 32 50 10 12 307,15 245,72
Fresa ad inserti per spallamenti a 90°
Art. A58 040
pagina 281
Fresa ad inserti per spallamenti a 90° con codolo cilindrico e piano di
trascinamento DIN 1835B, passaggio interno del lubrorefrigerante, il
passo a incremento asimmetrico permette rotazioni più regolari con buone
prestazioni di taglio. Consigliato l’utilizzo su macchine stabili nelle
fresature dal pieno con grandi profondità.
Ricambi
Dimensioni Prezzo
Codice €
D (mm) d (h6) (mm) L(mm) L1 (mm) p (mm) Z Inserto Vite Giravite
..0025 25 25 100 44 17 2 71,50 57,20
..0032 32 32 110 50 17 3 78,40 62,72
..0040 40 32 115 45 17 4 98,15 78,52
..0220 22 20 200 60 17 2 117,05 93,64 APKT APHT APHX 1604 A91 035 0035 N20 235 0150
..0250 25 25 200 60 17 2 117,05 93,64
..0320 32 32 200 60 17 3 143,70 114,96
..0400 40 32 200 60 17 4 169,50 135,60
5
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

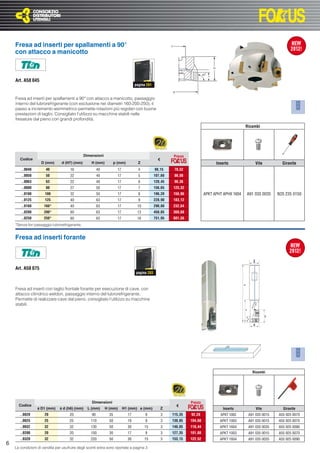

6. Fresa ad inserti per spallamenti a 90°
con attacco a manicotto
Art. A58 045
pagina 281
Fresa ad inserti per spallamenti a 90° con attacco a manicotto, passaggio
interno del lubrorefrigerante (con esclusione nei diametri 160-200-250), il
passo a incremento asimmetrico permette rotazioni più regolari con buone
prestazioni di taglio. Consigliato l’utilizzo su macchine stabili nelle
fresature dal pieno con grandi profondità.
Ricambi
Dimensioni Prezzo
Codice €
D (mm) d (H7) (mm) H (mm) p (mm) Z Inserto Vite Giravite
..0040 40 16 40 17 4 98,15 78,52
..0050 50 22 40 17 5 107,60 86,08
..0063 63 22 40 17 6 120,45 96,36
..0080 80 27 50 17 7 156,65 125,32
..0100 100 32 50 17 8 196,20 156,96 APKT APHT APHX 1604 A91 035 0035 N20 235 0150
..0125 125 40 63 17 9 228,90 183,12
..0160 160* 40 63 17 10 290,80 232,64
..0200 200* 60 63 17 13 450,85 360,68
..0250 250* 60 63 17 16 751,95 601,56
*Senza fori passaggio lubrorefrigerante.
Fresa ad inserti forante
Art. A58 075
pagina 283
Fresa ad inserti con taglio frontale forante per esecuzione di cave, con
attacco cilindrico weldon, passaggio interno del lubrorefrigerante.
Permette di realizzare cave dal pieno, consigliato l’utilizzo su macchine
stabili.
Ricambi
Dimensioni Prezzo
Codice €
ø D1 (mm) ø d (h6) (mm) L (mm) H (mm) H1 (mm) a (mm) Z Inserto Vite Giravite
..0020 20 20 90 35 17 9 3 115,35 92,28 APKT 1003 A91 035 0015 A55 925 0070
..0025 25 25 110 50 19 9 3 130,85 104,68 APKT 1003 A91 035 0015 A55 925 0070
..0032 32 32 130 50 30 15 3 148,05 118,44 APKT 1604 A91 035 0035 A55 925 0090
..0200 20 20 150 30 17 9 3 127,35 101,88 APKT 1003 A91 035 0015 A55 925 0070
..0320 32 32 220 50 30 15 3 153,15 122,52 APKT 1604 A91 035 0035 A55 925 0090
6
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

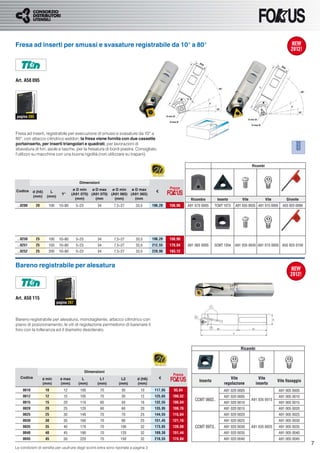

7. Fresa ad inserti per smussi e svasature registrabile da 10° a 80°
Art. A58 095
pagina 285
Fresa ad inserti, registrabile per esecuzione di smussi e svasature da 10° a
80°, con attacco cilindrico weldon, la fresa viene fornita con due cassette
portainserto, per inserti triangolari e quadrati, per lavorazioni di
sbavatura di fori, asole e tasche, per la fresatura di bordi piastra. Consigliato
l’utilizzo su macchine con una buona rigidità (non utilizzare su trapani).
Ricambi
Dimensioni
ø D min ø D max ø D min ø D max Prezzo
Codice d (h6) L €
Y° (A91 070) (A91 070) (A91 065) (A91 065)
(mm) (mm)
(mm) (mm (mm) (mm Ricambio Inserto Vite Vite Giravite
..0200 20 100 10÷80 5÷23 34 7,5÷27 33,5 196,20 156,96 A91 070 0005 TCMT 16T3 A91 035 0035 A91 015 0005 A55 925 0090
..0250 25 100 10÷80 5÷23 34 7,5÷27 33,5 196,20 156,96
..0251 25 150 10÷80 5÷23 34 7,5÷27 33,5 212,55 170,04 A91 065 0005 SCMT 1204 A91 035 0045 A91 015 0005 A55 925 0100
..0252 25 200 10÷80 5÷23 34 7,5÷27 33,5 228,90 183,12
Bareno registrabile per alesatura
Art. A58 115
pagina 287
Bareno registrabile per alesatura, monotagliente, attacco cilindrico con
piano di posizionamento, le viti di regolazione permettono di barenare il
foro con la tolleranza ed il diametro desiderato.
Ricambi
Dimensioni
Prezzo
Codice ø min ø max L L1 L2 d (h6) € Vite Vite
Inserto Vite fissaggio
(mm) (mm) (mm) (mm) (mm) (mm) regolazione inserto
0010 10 12 100 70 30 10 117,05 93,64 A91 020 0005 A91 005 0005
0012 12 15 105 70 30 12 125,65 100,52 A91 020 0005 A91 005 0010
CCMT 0602.. A91 035 0015
0015 15 20 110 60 50 16 132,55 106,04 A91 020 0010 A91 005 0015
0020 20 25 120 60 60 20 135,95 108,76 A91 020 0015 A91 005 0020
0025 25 30 140 70 70 25 144,55 115,64 A91 020 0020 A91 005 0025
0030 30 35 160 70 90 25 151,45 121,16 A91 020 0025 A91 005 0030
0035 35 40 170 70 100 32 173,85 139,08 CCMT 09T3.. A91 020 0030 A91 035 0025 A91 005 0035
0040 40 45 190 70 120 32 189,30 151,44 A91 020 0035 A91 005 0040
0045 45 50 220 70 150 32 218,55 174,84 A91 020 0040 A91 005 0045
7
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

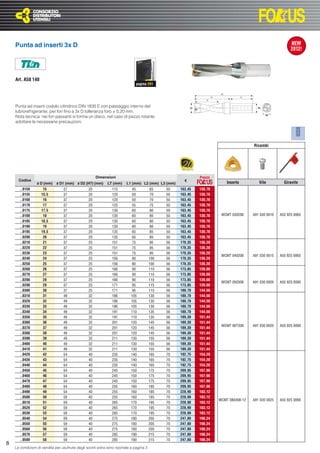

8. Punta ad inserti 3x D
Art. A58 140
pagina 291
Punta ad inserti codolo cilindrico DIN 1835 E con passaggio interno del
lubrorefrigerante, per fori fino a 3x D tolleranza foro ± 0,20 mm.
Nota tecnica: nei fori passanti si forma un disco, nel caso di pezzo rotante
adottare le necessarie precauzioni.
Ricambi
Dimensioni Prezzo
Codice €
ø D (mm) ø D1 (mm) ø D2 (H7) (mm) LT (mm) L1 (mm) L2 (mm) L3 (mm) Inserto Vite Giravite
..0150 15 37 20 115 45 65 50 163,45 130,76
..0155 15,5 37 20 120 50 70 50 163,45 130,76
..0160 16 37 20 120 50 70 50 163,45 130,76
..0170 17 37 20 125 55 75 50 163,45 130,76
..0175 17,5 37 20 130 60 80 50 163,45 130,76
..0180 18 37 20 130 60 80 50 163,45 130,76 WCMT 030208 A91 030 0010 A55 925 0065
..0185 18,5 37 20 130 60 80 50 163,45 130,76
..0190 19 37 20 130 60 80 50 163,45 130,76
..0195 19,5 37 20 135 65 85 50 163,45 130,76
..0200 20 37 20 135 65 85 50 163,45 130,76
..0210 21 37 25 151 75 95 56 170,35 136,28
..0220 22 37 25 151 75 95 56 170,35 136,28
..0230 23 37 25 151 75 95 56 170,35 136,28
WCMT 040208 A91 030 0015 A55 925 0065
..0240 24 37 25 156 80 100 56 170,35 136,28
..0250 25 37 25 156 80 100 56 170,35 136,28
..0260 26 37 25 166 90 110 56 173,85 139,08
..0270 27 37 25 166 90 110 56 173,85 139,08
..0280 28 37 25 166 90 110 56 173,85 139,08
WCMT 050308 A91 030 0005 A55 925 0080
..0290 29 37 25 171 95 115 56 173,85 139,08
..0300 30 37 25 171 95 115 56 180,70 144,56
..0310 31 49 32 186 105 130 56 180,70 144,56
..0320 32 49 32 186 105 130 56 180,70 144,56
..0330 33 49 32 186 105 130 56 180,70 144,56
..0340 34 49 32 191 110 135 56 180,70 144,56
..0350 35 49 32 191 110 135 56 189,30 151,44
..0360 36 49 32 201 120 145 56 189,30 151,44
WCMT 06T308 A91 030 0020 A55 925 0090
..0370 37 49 32 201 120 145 56 189,30 151,44
..0380 38 49 32 201 120 145 56 189,30 151,44
..0390 39 49 32 211 130 155 56 189,30 151,44
..0400 40 49 32 211 130 155 56 189,30 151,44
..0410 41 49 32 211 130 155 56 189,30 151,44
..0420 42 54 40 235 140 165 70 192,75 154,20
..0430 43 54 40 235 140 165 70 192,75 154,20
..0440 44 54 40 235 140 165 70 192,75 154,20
..0450 45 54 40 245 150 175 70 209,95 167,96
..0460 46 54 40 245 150 175 70 209,95 167,96
..0470 47 54 40 245 150 175 70 209,95 167,96
..0480 48 54 40 255 160 185 70 209,95 167,96
..0490 49 54 40 255 160 185 70 228,90 183,12
..0500 50 59 40 255 160 185 70 228,90 183,12
WCMT 080408-12 A91 030 0025 A55 925 0090
..0510 51 59 40 265 170 195 70 228,90 183,12
..0520 52 59 40 265 170 195 70 228,90 183,12
..0530 53 59 40 265 170 195 70 228,90 183,12
..0540 54 59 40 275 180 205 70 247,80 198,24
..0550 55 59 40 275 180 205 70 247,80 198,24
..0560 56 59 40 275 180 205 70 247,80 198,24
..0570 57 59 40 285 190 215 70 247,80 198,24
..0580 58 59 40 285 190 215 70 247,80 198,24
8
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

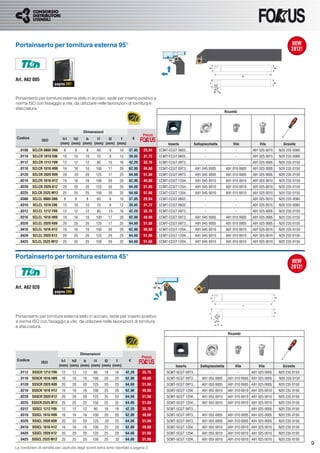

9. Portainserto per tornitura esterna 95°
Art. A62 005
pagina 297
Portainserto per tornitura esterna stelo in acciaio, sede per inserto positivo a
norma ISO con fissaggio a vite, da utilizzare nelle lavorazioni di tornitura e
sfacciatura.
Ricambi
Dimensioni
Prezzo
Codice
ISO h1 h2 b l1 l2 f €
(mm) (mm) (mm) (mm) (mm) (mm) Inserto Sottoplacchetta Vite Vite Giravite
..0108 SCLCR 0808 D06 8 8 8 60 9 10 37,05 29,64 CCMT-CCGT 0602... - - A91 025 0015 N20 235 0080
..0110 SCLCR 1010 E06 10 10 10 70 9 12 39,65 31,72 CCMT-CCGT 0602... - - A91 025 0015 N20 235 0080
..0112 SCLCR 1212 F09 12 12 12 80 15 16 42,20 33,76 CCMT-CCGT 09T3... - - A91 025 0005 N20 235 0150
..0116 SCLCR 1616 H09 16 16 16 100 17 20 62,00 49,60 CCMT-CCGT 09T3... A91 045 0005 A91 010 0005 A91 025 0005 N20 235 0150
..0120 SCLCR 2020 K09 20 20 20 125 17 25 64,60 51,68 CCMT-CCGT 09T3... A91 045 0005 A91 010 0005 A91 025 0005 N20 235 0150
..0216 SCLCR 1616 H12 16 16 16 100 20 20 62,00 49,60 CCMT-CCGT 1204... A91 045 0010 A91 010 0010 A91 025 0010 N20 235 0150
..0220 SCLCR 2020 K12 20 20 20 125 20 25 64,60 51,68 CCMT-CCGT 1204... A91 045 0010 A91 010 0010 A91 025 0010 N20 235 0150
..0225 SCLCR 2525 M12 25 25 25 150 20 32 64,60 51,68 CCMT-CCGT 1204... A91 045 0010 A91 010 0010 A91 025 0010 N20 235 0150
..0308 SCLCL 0808 D06 8 8 8 60 9 10 37,05 29,64 CCMT-CCGT 0602... - - A91 025 0015 N20 235 0080
..0310 SCLCL 1010 E06 10 10 10 70 9 12 39,65 31,72 CCMT-CCGT 0602... - - A91 025 0015 N20 235 0080
..0312 SCLCL 1212 F09 12 12 12 80 15 16 42,20 33,76 CCMT-CCGT 09T3... - - A91 025 0005 N20 235 0150
..0316 SCLCL 1616 H09 16 16 16 100 17 20 62,00 49,60 CCMT-CCGT 09T3... A91 045 0005 A91 010 0005 A91 025 0005 N20 235 0150
..0320 SCLCL 2020 K09 20 20 20 125 17 25 64,60 51,68 CCMT-CCGT 09T3... A91 045 0005 A91 010 0005 A91 025 0005 N20 235 0150
..0416 SCLCL 1616 H12 16 16 16 100 20 20 62,00 49,60 CCMT-CCGT 1204... A91 045 0010 A91 010 0010 A91 025 0010 N20 235 0150
..0420 SCLCL 2020 K12 20 20 20 125 20 25 64,60 51,68 CCMT-CCGT 1204... A91 045 0010 A91 010 0010 A91 025 0010 N20 235 0150
..0425 SCLCL 2525 M12 25 25 25 150 20 32 64,60 51,68 CCMT-CCGT 1204... A91 045 0010 A91 010 0010 A91 025 0010 N20 235 0150
Portainserto per tornitura esterna 45°
Art. A62 020
pagina 298
Portainserto per tornitura esterna stelo in acciaio, sede per inserto positivo
a norma ISO con fissaggio a vite, da utilizzare nelle lavorazioni di tornitura
e sfacciatura.
Ricambi
Dimensioni
Prezzo
Codice
ISO h1 h2 b l1 l2 f €
(mm) (mm) (mm) (mm) (mm) (mm) Inserto Sottoplacchetta Vite Vite Giravite
..0112 SSSCR 1212 F09 12 12 12 80 18 16 42,20 33,76 SCMT-SCGT 09T3... - - A91 025 0005 N20 235 0150
..0116 SSSCR 1616 H09 16 16 16 100 20 20 62,00 49,60 SCMT-SCGT 09T3... A91 055 0005 A91 010 0005 A91 025 0005 N20 235 0150
..0120 SSSCR 2020 K09 20 20 20 125 20 25 64,60 51,68 SCMT-SCGT 09T3... A91 055 0005 A91 010 0005 A91 025 0005 N20 235 0150
..0216 SSSCR 1616 H12 16 16 16 100 25 20 62,00 49,60 SCMT-SCGT 1204... A91 055 0010 A91 010 0010 A91 025 0010 N20 235 0150
..0220 SSSCR 2020 K12 20 20 20 125 25 25 64,60 51,68 SCMT-SCGT 1204... A91 055 0010 A91 010 0010 A91 025 0010 N20 235 0150
..0225 SSSCR 2525 M12 25 25 25 150 25 32 64,60 51,68 SCMT-SCGT 1204... A91 055 0010 A91 010 0010 A91 025 0010 N20 235 0150
..0312 SSSCL 1212 F09 12 12 12 80 18 16 42,20 33,76 SCMT-SCGT 09T3... - - A91 025 0005 N20 235 0150
..0316 SSSCL 1616 H09 16 16 16 100 20 20 62,00 49,60 SCMT-SCGT 09T3... A91 055 0005 A91 010 0005 A91 025 0005 N20 235 0150
..0320 SSSCL 2020 K09 20 20 20 125 20 25 64,60 51,68 SCMT-SCGT 09T3... A91 055 0005 A91 010 0005 A91 025 0005 N20 235 0150
..0416 SSSCL 1616 H12 16 16 16 100 25 20 62,00 49,60 SCMT-SCGT 1204... A91 055 0010 A91 010 0010 A91 025 0010 N20 235 0150
..0420 SSSCL 2020 K12 20 20 20 125 25 25 64,60 51,68 SCMT-SCGT 1204... A91 055 0010 A91 010 0010 A91 025 0010 N20 235 0150
..0425 SSSCL 2525 M12 25 25 25 150 25 32 64,60 51,68 SCMT-SCGT 1204... A91 055 0010 A91 010 0010 A91 025 0010 N20 235 0150
9
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

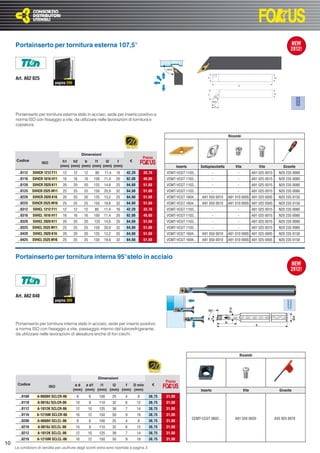

10. Portainserto per tornitura esterna 107,5°
Art. A62 025
pagina 299
Portainserto per tornitura esterna stelo in acciaio, sede per inserto positivo a
norma ISO con fissaggio a vite, da utilizzare nelle lavorazioni di tornitura e
copiatura.
Ricambi
Dimensioni
Prezzo
Codice
ISO h1 h2 b l1 l2 f €
(mm) (mm) (mm) (mm) (mm) (mm) Inserto Sottoplacchetta Vite Vite Giravite
..0112 SVHCR 1212 F11 12 12 12 80 11,4 16 42,20 33,76 VCMT-VCGT 1103... - - A91 025 0015 N20 235 0080
..0116 SVHCR 1616 H11 16 16 16 100 11,4 20 62,00 49,60 VCMT-VCGT 1103... - - A91 025 0015 N20 235 0080
..0120 SVHCR 2020 K11 20 20 20 125 14,6 25 64,60 51,68 VCMT-VCGT 1103... - - A91 025 0015 N20 235 0080
..0125 SVHCR 2525 M11 25 25 25 150 20,9 32 64,60 51,68 VCMT-VCGT 1103... - - A91 025 0015 N20 235 0080
..0220 SVHCR 2020 K16 20 20 20 125 13,2 25 64,60 51,68 VCMT-VCGT 1604... A91 050 0010 A91 010 0005 A91 025 0005 N20 235 0150
..0225 SVHCR 2525 M16 25 25 25 150 19,6 32 64,60 51,68 VCMT-VCGT 1604... A91 050 0010 A91 010 0005 A91 025 0005 N20 235 0150
..0312 SVHCL 1212 F11 12 12 12 80 11,4 16 42,20 33,76 VCMT-VCGT 1103... - - A91 025 0015 N20 235 0080
..0316 SVHCL 1616 H11 16 16 16 100 11,4 20 62,00 49,60 VCMT-VCGT 1103... - - A91 025 0015 N20 235 0080
..0320 SVHCL 2020 K11 20 20 20 125 14,6 25 64,60 51,68 VCMT-VCGT 1103... - - A91 025 0015 N20 235 0080
..0325 SVHCL 2525 M11 25 25 25 150 20,9 32 64,60 51,68 VCMT-VCGT 1103... - - A91 025 0015 N20 235 0080
..0420 SVHCL 2020 K16 20 20 20 125 13,2 25 64,60 51,68 VCMT-VCGT 1604... A91 050 0010 A91 010 0005 A91 025 0005 N20 235 0150
..0425 SVHCL 2525 M16 25 25 25 150 19,6 32 64,60 51,68 VCMT-VCGT 1604... A91 050 0010 A91 010 0005 A91 025 0005 N20 235 0150
Portainserto per tornitura interna 95°stelo in acciaio
Art. A62 040
pagina 300
Portainserto per tornitura interna stelo in acciaio, sede per inserto positivo
a norma ISO con fissaggio a vite, passaggio interno del lubrorefrigerante,
da utilizzare nelle lavorazioni di alesatura anche di fori ciechi.
Ricambi
Dimensioni
Prezzo
Codice
ISO ød ø d1 l1 l2 f D min €
(mm) (mm) (mm) (mm) (mm) (mm) Inserto Vite Giravite
..0108 A-0608H SCLCR-06 8 6 100 25 4 8 38,75 31,00
..0110 A-0810J SCLCR-06 10 8 110 32 6 12 38,75 31,00
..0112 A-1012K SCLCR-06 12 10 125 38 7 14 38,75 31,00
..0116 A-1216M SCLCR-06 16 12 150 50 9 18 38,75 31,00
CCMT-CCGT 0602... A91 035 0020 A55 925 0070
..0208 A-0608H SCLCL-06 8 6 100 25 4 8 38,75 31,00
..0210 A-0810J SCLCL-06 10 8 110 32 6 12 38,75 31,00
..0212 A-1012K SCLCL-06 12 10 125 38 7 14 38,75 31,00
..0216 A-1216M SCLCL-06 16 12 150 50 9 18 38,75 31,00
10
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

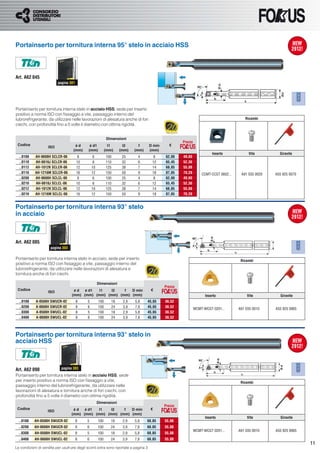

11. Portainserto per tornitura interna 95° stelo in acciaio HSS
Art. A62 045
pagina 301
Portainserto per tornitura interna stelo in acciaio HSS, sede per inserto
positivo a norma ISO con fissaggio a vite, passaggio interno del
lubrorefrigerante, da utilizzare nelle lavorazioni di alesatura anche di fori Ricambi
ciechi, con profondità fino a 5 volte il diametro con ottima rigidità.
Dimensioni
Prezzo
Codice
ISO ød ø d1 l1 l2 f D min €
(mm) (mm) (mm) (mm) (mm) (mm)
Inserto Vite Giravite
..0108 AH-0608H SCLCR-06 8 6 100 25 4 8 62,00 49,60
..0110 AH-0810J SCLCR-06 10 8 110 32 6 12 65,45 52,36
..0112 AH-1012K SCLCR-06 12 10 125 38 7 14 68,85 55,08
..0116 AH-1216M SCLCR-06 16 12 150 50 9 18 87,85 70,28 CCMT-CCGT 0602... A91 035 0020 A55 925 0070
..0208 AH-0608H SCLCL-06 8 6 100 25 4 8 62,00 49,60
..0210 AH-0810J SCLCL-06 10 8 110 32 6 12 65,45 52,36
..0212 AH-1012K SCLCL-06 12 10 125 38 7 14 68,85 55,08
..0216 AH-1216M SCLCL-06 16 12 150 50 9 18 87,85 70,28
Portainserto per tornitura interna 93° stelo
in acciaio
Art. A62 085
pagina 303
Portainserto per tornitura interna stelo in acciaio, sede per inserto Ricambi
positivo a norma ISO con fissaggio a vite, passaggio interno del
lubrorefrigerante, da utilizzare nelle lavorazioni di alesatura e
tornitura anche di fori ciechi.
Dimensioni
Prezzo
Codice
ISO ød ø d1 l1 l2 f D min €
(mm) (mm) (mm) (mm) (mm) (mm) Inserto Vite Giravite
..0108 A-0508H SWUCR-02 8 5 100 18 2,9 5,8 45,65 36,52
..0208 A-0608H SWUCR-02 8 6 100 24 3,9 7,8 45,65 36,52
WCMT-WCGT 0201... A91 035 0010 A55 925 0065
..0308 A-0508H SWUCL-02 8 5 100 18 2,9 5,8 45,65 36,52
..0408 A-0608H SWUCL-02 8 6 100 24 3,9 7,8 45,65 36,52
Portainserto per tornitura interna 93° stelo in
acciaio HSS
Art. A62 090 pagina 303
Portainserto per tornitura interna stelo in acciaio HSS, sede
per inserto positivo a norma ISO con fissaggio a vite, Ricambi
passaggio interno del lubrorefrigerante, da utilizzare nelle
lavorazioni di alesatura e tornitura anche di fori ciechi, con
profondità fino a 5 volte il diametro con ottima rigidità.
Dimensioni
Prezzo
Codice
ISO ød ø d1 l1 l2 f D min €
(mm) (mm) (mm) (mm) (mm) (mm)
Inserto Vite Giravite
..0108 AH-0508H SWUCR-02 8 5 100 18 2,9 5,8 68,85 55,08
..0208 AH-0608H SWUCR-02 8 6 100 24 3,9 7,8 68,85 55,08
WCMT-WCGT 0201... A91 035 0010 A55 925 0065
..0308 AH-0508H SWUCL-02 8 5 100 18 2,9 5,8 68,85 55,08
..0408 AH-0608H SWUCL-02 8 6 100 24 3,9 7,8 68,85 55,08
11
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

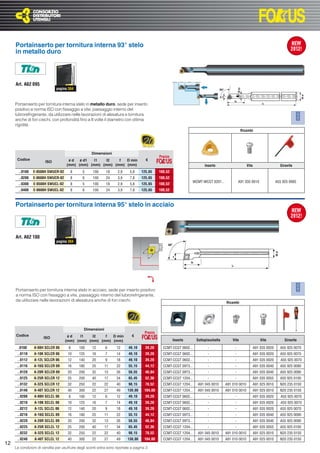

12. Portainserto per tornitura interna 93° stelo
in metallo duro
Art. A62 095
pagina 304
Portainserto per tornitura interna stelo in metallo duro, sede per inserto
positivo a norma ISO con fissaggio a vite, passaggio interno del
lubrorefrigerante, da utilizzare nelle lavorazioni di alesatura e tornitura
anche di fori ciechi, con profondità fino a 8 volte il diametro con ottima
rigidità.
Ricambi
Dimensioni
Prezzo
Codice
ISO ød ø d1 l1 l2 f D min €
(mm) (mm) (mm) (mm) (mm) (mm) Inserto Vite Giravite
..0108 E-0508H SWUCR-02 8 5 100 18 2,9 5,8 125,65 100,52
..0208 E-0608H SWUCR-02 8 6 100 24 3,9 7,8 125,65 100,52
WCMT-WCGT 0201... A91 035 0010 A55 925 0065
..0308 E-0508H SWUCL-02 8 5 100 18 2,9 5,8 125,65 100,52
..0408 E-0608H SWUCL-02 8 6 100 24 3,9 7,8 125,65 100,52
Portainserto per tornitura interna 95° stelo in acciaio
Art. A62 100
pagina 304
Portainserto per tornitura interna stelo in acciaio, sede per inserto positivo
a norma ISO con fissaggio a vite, passaggio interno del lubrorefrigerante,
da utilizzare nelle lavorazioni di alesatura anche di fori ciechi.
Ricambi
Dimensioni
Prezzo
Codice
ISO ød l1 l2 f D min €
(mm) (mm) (mm) (mm) (mm) Inserto Sottoplacchetta Vite Vite Giravite
.0108 A-08H SCLCR 06 8 100 12 6 12 49,10 39,28 CCMT-CCGT 0602... - - A91 035 0020 A55 925 0070
..0110 A-10K SCLCR 06 10 125 16 7 14 49,10 39,28 CCMT-CCGT 0602... - - A91 035 0020 A55 925 0070
..0112 A-12L SCLCR 06 12 140 20 9 18 49,10 39,28 CCMT-CCGT 0602... - - A91 035 0020 A55 925 0070
..0116 A-16Q SCLCR 09 16 180 25 11 22 55,15 44,12 CCMT-CCGT 09T3... - - A91 035 0040 A55 925 0090
..0120 A-20R SCLCR 09 20 200 32 13 26 58,55 46,84 CCMT-CCGT 09T3... - - A91 035 0040 A55 925 0090
..0125 A-25R SCLCR 12 25 200 40 17 34 65,45 52,36 CCMT-CCGT 1204... - - A91 035 0055 A55 925 0100
..0132 A-32S SCLCR 12 32 250 22 22 40 98,15 78,52 CCMT-CCGT 1204... A91 045 0010 A91 010 0010 A91 025 0010 N20 235 0150
..0140 A-40T SCLCR 12 40 300 22 27 49 130,00 104,00 CCMT-CCGT 1204... A91 045 0010 A91 010 0010 A91 025 0010 N20 235 0150
..0208 A-08H SCLCL 06 8 100 12 6 12 49,10 39,28 CCMT-CCGT 0602... - - A91 035 0020 A55 925 0070
..0210 A-10K SCLCL 06 10 125 16 7 14 49,10 39,28 CCMT-CCGT 0602... - - A91 035 0020 A55 925 0070
..0212 A-12L SCLCL 06 12 140 20 9 18 49,10 39,28 CCMT-CCGT 0602... - - A91 035 0020 A55 925 0070
..0216 A-16Q SCLCL 09 16 180 25 11 22 55,15 44,12 CCMT-CCGT 09T3... - - A91 035 0040 A55 925 0090
..0220 A-20R SCLCL 09 20 200 32 13 26 58,55 46,84 CCMT-CCGT 09T3... - - A91 035 0040 A55 925 0090
..0225 A-25R SCLCL 12 25 200 40 17 34 65,45 52,36 CCMT-CCGT 1204... - - A91 035 0055 A55 925 0100
..0232 A-32S SCLCL 12 32 250 22 22 40 98,15 78,52 CCMT-CCGT 1204... A91 045 0010 A91 010 0010 A91 025 0010 N20 235 0150
..0240 A-40T SCLCL 12 40 300 22 27 49 130,00 104,00 CCMT-CCGT 1204... A91 045 0010 A91 010 0010 A91 025 0010 N20 235 0150
12
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

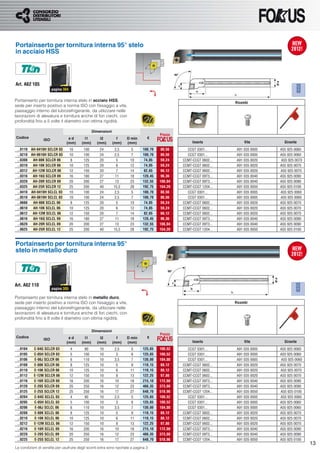

13. Portainserto per tornitura interna 95° stelo
in acciaio HSS
Art. A62 105
pagina 304
Portainserto per tornitura interna stelo in acciaio HSS, Ricambi
sede per inserto positivo a norma ISO con fissaggio a vite,
passaggio interno del lubrorefrigerante, da utilizzare nelle
lavorazioni di alesatura e tornitura anche di fori ciechi, con
profondità fino a 5 volte il diametro con ottima rigidità.
Dimensioni
Prezzo
Codice
ISO ød l1 l2 f D min €
(mm) (mm) (mm) (mm) (mm) Inserto Vite Giravite
..0110 AH-0410H SCLCR 03 10 100 24 2,5 5 100,70 80,56 CCGT 0301... A91 035 0005 A55 925 0060
..0210 AH-0610H SCLCR 03 10 100 24 2,5 7 100,70 80,56 CCGT 0301... A91 035 0005 A55 925 0060
..0308 AH-08K SCLCR 06 8 125 20 5 10 74,05 59,24 CCMT-CCGT 0602... A91 035 0020 A55 925 0070
..0310 AH-10K SCLCR 06 10 125 20 6 12 74,05 59,24 CCMT-CCGT 0602... A91 035 0020 A55 925 0070
..0312 AH-12M SCLCR 06 12 150 20 7 14 82,65 66,12 CCMT-CCGT 0602... A91 035 0020 A55 925 0070
..0316 AH-16Q SCLCR 09 16 180 27 11 18 120,45 96,36 CCMT-CCGT 09T3... A91 035 0040 A55 925 0090
..0320 AH-20R SCLCR 09 20 200 27 13 23 132,55 106,04 CCMT-CCGT 09T3... A91 035 0040 A55 925 0090
..0325 AH-25R SCLCR 12 25 200 40 15,5 28 192,75 154,20 CCMT-CCGT 1204... A91 035 0050 A55 925 0100
..0410 AH-0410H SCLCL 03 10 100 24 2,5 5 100,70 80,56 CCGT 0301... A91 035 0005 A55 925 0060
..0510 AH-0610H SCLCL 03 10 100 24 2,5 7 100,70 80,56 CCGT 0301... A91 035 0005 A55 925 0060
..0608 AH-08K SCLCL 06 8 125 20 5 10 74,05 59,24 CCMT-CCGT 0602... A91 035 0020 A55 925 0070
..0610 AH-10K SCLCL 06 10 125 20 6 12 74,05 59,24 CCMT-CCGT 0602... A91 035 0020 A55 925 0070
..0612 AH-12M SCLCL 06 12 150 20 7 14 82,65 66,12 CCMT-CCGT 0602... A91 035 0020 A55 925 0070
..0616 AH-16Q SCLCL 09 16 180 27 11 18 120,45 96,36 CCMT-CCGT 09T3... A91 035 0040 A55 925 0090
..0620 AH-20R SCLCL 09 20 200 27 13 23 132,55 106,04 CCMT-CCGT 09T3... A91 035 0040 A55 925 0090
..0625 AH-25R SCLCL 12 25 200 40 15,5 28 192,75 154,20 CCMT-CCGT 1204... A91 035 0050 A55 925 0100
Portainserto per tornitura interna 95°
stelo in metallo duro
Art. A62 110
pagina 305
Portainserto per tornitura interna stelo in metallo duro,
sede per inserto positivo a norma ISO con fissaggio a vite, Ricambi
passaggio interno del lubrorefrigerante, da utilizzare nelle
lavorazioni di alesatura e tornitura anche di fori ciechi, con
profondità fino a 8 volte il diametro con ottima rigidità.
Dimensioni
Prezzo
Codice
ISO ød l1 l2 f D min €
(mm) (mm) (mm) (mm) (mm) Inserto Vite Giravite
..0104 C-04G SCLCR 03 4 90 10 2,5 5 125,65 100,52 CCGT 0301... A91 035 0005 A55 925 0060
..0105 C-05H SCLCR 03 5 100 10 3 6 125,65 100,52 CCGT 0301... A91 035 0005 A55 925 0060
..0106 E-06J SCLCR 06 6 110 10 3,5 7 130,00 104,00 CCGT 0301... A91 035 0005 A55 925 0060
..0108 E-08K SCLCR 06 8 125 10 5 9 110,15 88,12 CCMT-CCGT 0602... A91 035 0020 A55 925 0070
..0110 E-10K SCLCR 06 10 125 10 6 11 110,15 88,12 CCMT-CCGT 0602... A91 035 0020 A55 925 0070
..0112 E-12M SCLCR 06 12 150 10 8 13 122,25 97,80 CCMT-CCGT 0602... A91 035 0020 A55 925 0070
..0116 E-16R SCLCR 09 16 200 16 10 18 215,10 172,08 CCMT-CCGT 09T3... A91 035 0040 A55 925 0090
..0120 E-20S SCLCR 09 20 250 16 12 23 466,35 373,08 CCMT-CCGT 09T3... A91 035 0040 A55 925 0090
..0125 E-25S SCLCR 12 25 250 16 17 27 648,70 518,96 CCMT-CCGT 1204... A91 035 0050 A55 925 0100
..0204 C-04G SCLCL 03 4 90 10 2,5 5 125,65 100,52 CCGT 0301... A91 035 0005 A55 925 0060
..0205 C-05H SCLCL 03 5 100 10 3 6 125,65 100,52 CCGT 0301... A91 035 0005 A55 925 0060
..0206 E-06J SCLCL 06 6 110 10 3,5 7 130,00 104,00 CCGT 0301... A91 035 0005 A55 925 0060
..0208 E-08K SCLCL 06 8 125 10 5 9 110,15 88,12 CCMT-CCGT 0602... A91 035 0020 A55 925 0070
..0210 E-10K SCLCL 06 10 125 10 6 11 110,15 88,12 CCMT-CCGT 0602... A91 035 0020 A55 925 0070
..0212 E-12M SCLCL 06 12 150 10 8 13 122,25 97,80 CCMT-CCGT 0602... A91 035 0020 A55 925 0070
..0216 E-16R SCLCL 09 16 200 16 10 18 215,10 172,08 CCMT-CCGT 09T3... A91 035 0040 A55 925 0090
..0220 E-20S SCLCL 09 20 250 16 12 23 466,35 373,08 CCMT-CCGT 09T3... A91 035 0040 A55 925 0090
..0225 E-25S SCLCL 12 25 250 16 17 27 648,70 518,96 CCMT-CCGT 1204... A91 035 0050 A55 925 0100
13
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

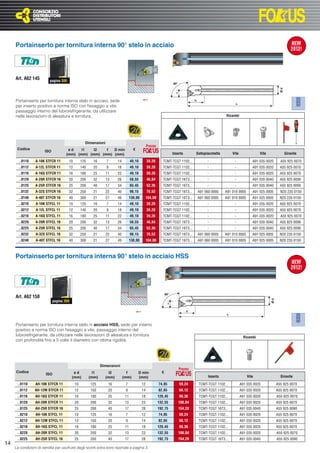

14. Portainserto per tornitura interna 90° stelo in acciaio
Art. A62 145 pagina 309
Portainserto per tornitura interna stelo in acciaio, sede
per inserto positivo a norma ISO con fissaggio a vite,
passaggio interno del lubrorefrigerante, da utilizzare
nelle lavorazioni di alesatura e tornitura. Ricambi
Dimensioni
Prezzo
Codice
ISO ød l1 l2 f D min €
(mm) (mm) (mm) (mm) (mm) Inserto Sottoplacchetta Vite Vite Giravite
..0110 A-10K STFCR 11 10 125 16 7 14 49,10 39,28 TCMT-TCGT 1102... - - A91 035 0020 A55 925 0070
..0112 A-12L STFCR 11 12 140 20 9 18 49,10 39,28 TCMT-TCGT 1102... - - A91 035 0020 A55 925 0070
..0116 A-16Q STFCR 11 16 180 25 11 22 49,10 39,28 TCMT-TCGT 1102... - - A91 035 0020 A55 925 0070
..0120 A-20R STFCR 16 20 200 32 13 26 58,55 46,84 TCMT-TCGT 16T3... - - A91 035 0040 A55 925 0090
..0125 A-25R STFCR 16 25 200 40 17 34 65,45 52,36 TCMT-TCGT 16T3... - - A91 035 0040 A55 925 0090
..0132 A-32S STFCR 16 32 250 21 22 40 98,15 78,52 TCMT-TCGT 16T3... A91 060 0005 A91 010 0005 A91 025 0005 N20 235 0150
..0140 A-40T STFCR 16 40 300 21 27 49 130,00 104,00 TCMT-TCGT 16T3... A91 060 0005 A91 010 0005 A91 025 0005 N20 235 0150
..0210 A-10K STFCL 11 10 125 16 7 14 49,10 39,28 TCMT-TCGT 1102... - - A91 035 0020 A55 925 0070
..0212 A-12L STFCL 11 12 140 20 9 18 49,10 39,28 TCMT-TCGT 1102... - - A91 035 0020 A55 925 0070
..0216 A-16Q STFCL 11 16 180 25 11 22 49,10 39,28 TCMT-TCGT 1102... - - A91 035 0020 A55 925 0070
..0220 A-20R STFCL 16 20 200 32 13 26 58,55 46,84 TCMT-TCGT 16T3... - - A91 035 0040 A55 925 0090
..0225 A-25R STFCL 16 25 200 40 17 34 65,45 52,36 TCMT-TCGT 16T3... - - A91 035 0040 A55 925 0090
..0232 A-32S STFCL 16 32 250 21 22 40 98,15 78,52 TCMT-TCGT 16T3... A91 060 0005 A91 010 0005 A91 025 0005 N20 235 0150
..0240 A-40T STFCL 16 40 300 21 27 49 130,00 104,00 TCMT-TCGT 16T3... A91 060 0005 A91 010 0005 A91 025 0005 N20 235 0150
Portainserto per tornitura interna 90° stelo in acciaio HSS
Art. A62 150
pagina 309
Portainserto per tornitura interna stelo in acciaio HSS, sede per inserto
positivo a norma ISO con fissaggio a vite, passaggio interno del
lubrorefrigerante, da utilizzare nelle lavorazioni di alesatura e tornitura
Ricambi
con profondità fino a 5 volte il diametro con ottima rigidità.
Dimensioni
Prezzo
Codice
ISO ød l1 l2 f D min €
(mm) (mm) (mm) (mm) (mm) Inserto Vite Giravite
..0110 AH-10K STFCR 11 10 125 16 7 12 74,05 59,24 TCMT-TCGT 1102... A91 035 0020 A55 925 0070
..0112 AH-12M STFCR 11 12 150 20 9 14 82,65 66,12 TCMT-TCGT 1102... A91 035 0020 A55 925 0070
..0116 AH-16Q STFCR 11 16 180 25 11 18 120,45 96,36 TCMT-TCGT 1102... A91 035 0020 A55 925 0070
..0120 AH-20R STFCR 11 20 200 32 13 23 132,55 106,04 TCMT-TCGT 1102... A91 035 0020 A55 925 0070
..0125 AH-25R STFCR 16 25 200 40 17 28 192,75 154,20 TCMT-TCGT 16T3... A91 035 0040 A55 925 0090
..0210 AH-10K STFCL 11 10 125 16 7 12 74,05 59,24 TCMT-TCGT 1102... A91 035 0020 A55 925 0070
..0212 AH-12M STFCL 11 12 150 20 9 14 82,65 66,12 TCMT-TCGT 1102... A91 035 0020 A55 925 0070
..0216 AH-16Q STFCL 11 16 180 25 11 18 120,45 96,36 TCMT-TCGT 1102... A91 035 0020 A55 925 0070
..0220 AH-20R STFCL 11 20 200 32 13 23 132,55 106,04 TCMT-TCGT 1102... A91 035 0020 A55 925 0070
..0225 AH-25R STFCL 16 25 200 40 17 28 192,75 154,20 TCMT-TCGT 16T3... A91 035 0040 A55 925 0090
14
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

15. Portainserto per tornitura interna 90°
stelo in metallo duro
Art. A62 155
pagina 310
Portainserto per tornitura interna stelo in metallo duro, sede
per inserto positivo a norma ISO con fissaggio a vite, passaggio
interno del lubrorefrigerante, da utilizzare nelle lavorazioni di
alesatura e tornitura con profondità fino a 8 volte il diametro con
Ricambi
ottima rigidità.
Dimensioni
Prezzo
Codice
ISO ød l1 l2 f D min €
(mm) (mm) (mm) (mm) (mm) Inserto Vite Giravite
..0112 E-12M STFCR 11 12 150 20 9 13 122,25 97,80 TCMT-TCGT 1102... A91 035 0020 A55 925 0070
..0116 E-16R STFCR 11 16 200 25 11 18 215,10 172,08 TCMT-TCGT 1102... A91 035 0020 A55 925 0070
..0120 E-20S STFCR 16 20 250 32 13 23 466,35 373,08 TCMT-TCGT 16T3... A91 035 0040 A55 925 0090
..0125 E-25S STFCR 16 25 250 40 17 27 648,70 518,96 TCMT-TCGT 16T3... A91 035 0040 A55 925 0090
..0212 E-12M STFCL 11 12 150 20 9 13 122,25 97,80 TCMT-TCGT 1102... A91 035 0020 A55 925 0070
..0216 E-16R STFCL 11 16 200 25 11 18 215,10 172,08 TCMT-TCGT 1102... A91 035 0020 A55 925 0070
..0220 E-20S STFCL 16 20 250 32 13 23 466,35 373,08 TCMT-TCGT 16T3... A91 035 0040 A55 925 0090
..0225 E-25S STFCL 16 25 250 40 17 27 648,70 518,96 TCMT-TCGT 16T3... A91 035 0040 A55 925 0090
15
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

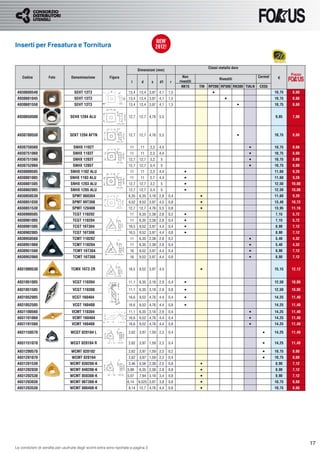

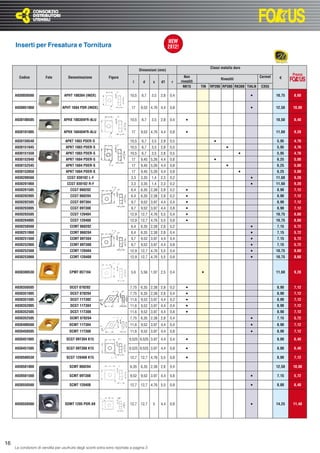

16. Inserti per Fresatura e Tornitura
Classi metallo duro
Dimensioni (mm)
Prezzo
Codice Foto Denominazione Figura Non Cermet €
Rivestiti
l d s d1 r rivestiti
NK15 TIN RP200 RP300 RK300 TIALN CX55
A930050560 APHT 100304 (INOX) 10,5 6,7 3,5 2,8 0,4 • 10,75 8,60
A930051060 APHT 1604 PDR (INOX) 17 9,52 4,76 4,4 0,8 • 12,50 10,00
A930100505 APHX 100304FR-ALU 10,5 6,7 3,5 2,8 0,4 • 10,50 8,40
A930101005 APHX 160404FR-ALU 17 9,52 4,76 4,4 0,8 • 11,60 9,28
A930150540 APKT 1003 PDER-S 10,5 6,7 3,5 2,8 0,5 • 5,95 4,76
A930151045 APKT 1003 PDER-S 10,5 6,7 3,5 2,8 0,5 • 5,95 4,76
A930151550 APKT 1003 PDER-S 10,5 6,7 3,5 2,8 0,5 • 5,95 4,76
A930152040 APKT 1604 PDER-S 17 9,45 5,26 4,4 0,8 • 6,25 5,00
A930152545 APKT 1604 PDER-S 17 9,45 5,26 4,4 0,8 • 6,25 5,00
A930153050 APKT 1604 PDER-S 17 9,45 5,26 4,4 0,8 • 6,25 5,00
A930200560 CCGT 030102 L-F 3,3 3,35 1,4 2,3 0,2 • 11,60 9,28
A930201060 CCGT 030102 R-F 3,3 3,35 1,4 2,3 0,2 • 11,60 9,28
A930201505 CCGT 060202 6,4 6,35 2,38 2,8 0,2 • 8,90 7,12
A930202005 CCGT 060204 6,4 6,35 2,38 2,8 0,2 • 8,90 7,12
A930202505 CCGT 09T304 9,7 9,52 3,97 4,4 0,4 • 8,90 7,12
A930203005 CCGT 09T308 9,7 9,52 3,97 4,4 0,8 • 8,90 7,12
A930203505 CCGT 120404 12,9 12,7 4,76 5,5 0,4 • 10,75 8,60
A930204005 CCGT 120408 12,9 12,7 4,76 5,5 0,8 • 10,75 8,60
A930250560 CCMT 060202 6,4 6,35 2,38 2,8 0,2 • 7,15 5,72
A930251060 CCMT 060204 6,4 6,35 2,38 2,8 0,4 • 7,15 5,72
A930251560 CCMT 09T304 9,7 9,52 3,97 4,4 0,4 • 7,15 5,72
A930252060 CCMT 09T308 9,7 9,52 3,97 4,4 0,8 • 7,15 5,72
A930252560 CCMT 120404 12,9 12,7 4,76 5,5 0,4 • 10,75 8,60
A930253060 CCMT 120408 12,9 12,7 4,76 5,5 0,8 • 10,75 8,60
A930300530 CPMT 05T104 5,6 5,56 1,97 2,5 0,4 • 11,60 9,28
A930350505 DCGT 070202 7,75 6,35 2,38 2,8 0,2 • 8,90 7,12
A930351005 DCGT 070204 7,75 6,35 2,38 2,8 0,4 • 8,90 7,12
A930351505 DCGT 11T302 11,6 9,52 3,97 4,4 0,2 • 8,90 7,12
A930352005 DCGT 11T304 11,6 9,52 3,97 4,4 0,4 • 8,90 7,12
A930352505 DCGT 11T308 11,6 9,52 3,97 4,4 0,8 • 8,90 7,12
A930352505 DCMT 070204 7,75 6,35 2,38 2,8 0,4 • 7,15 5,72
A930400560 DCMT 11T304 11,6 9,52 3,97 4,4 0,4 • 8,90 7,12
A930450505 DCMT 11T308 11,6 9,52 3,97 4,4 0,8 • 8,90 7,12
A930451005 SCGT 09T304 K15 9,525 9,525 3,97 4,4 0,4 • 8,00 6,40
A930451505 SCGT 09T308 K15 9,525 9,525 3,97 4,4 0,8 • 8,00 6,40
A930500530 SCGT 120408 K15 12,7 12,7 4,76 5,5 0,8 • 8,90 7,12
A930501060 SCMT 060204 6,35 6,35 2,38 2,8 0,4 12,50 10,00
A930501560 SCMT 09T308 9,52 9,52 3,97 4,4 0,8 • 7,15 5,72
A930550560 SCMT 120408 12,7 12,7 4,76 5,5 0,8 • 8,00 6,40
A930550560 SDMT 1205 PDR.69 12,7 12,7 5 4,4 0,8 • 14,25 11,40
16
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

17. Inserti per Fresatura e Tornitura
Classi metallo duro
Dimensioni (mm)
Prezzo
Codice Foto Denominazione Figura Non Cermet €
Rivestiti
l d s d1 r rivestiti
NK15 TIN RP200 RP300 RK300 TIALN CX55
A930600540 SEHT 13T3 13,4 13,4 3,97 4,1 1,5 • 10,75 8,60
A930601045 SEHT 13T3 13,4 13,4 3,97 4,1 1,5 • 10,75 8,60
A930601550 SEHT 13T3 13,4 13,4 3,97 4,1 1,5 • 10,75 8,60
A930650500 SEHX 1204 ALU 12,7 12,7 4,76 5,5 9,85 7,88
A930700550 SEKT 1204 AFTN 12,7 12,7 4,76 5,5 • 10,75 8,60
A930750560 SNHX 1102T 11 11 2,3 4,4 • 10,75 8,60
A930751060 SNHX 1103T 11 11 2,3 4,4 • 10,75 8,60
A930751560 SNHX 1203T 12,7 12,7 3,2 5 • 10,75 8,60
A930752060 SNHX 1205T 12,7 12,7 5,4 5 • 10,75 8,60
A930800505 SNHX 1102 ALU 11 11 2,3 4,4 • 11,60 9,28
A930801005 SNHX 1103 ALU 11 11 2,7 4,4 • 11,60 9,28
A930801505 SNHX 1203 ALU 12,7 12,7 3,2 5 • 12,50 10,00
A930802005 SNHX 1205 ALU 12,7 12,7 5,4 5 • 12,50 10,00
A930850530 SPMT 060304 6,35 6,35 3,18 2,8 0,4 • 11,60 9,28
A930851030 SPMT 09T308 9,52 9,52 3,97 4,5 0,8 • 13,40 10,72
A930851530 SPMT 120408 12,7 12,7 4,76 5,5 0,8 • 13,95 11,16
A930900505 TCGT 110202 11 6,35 2,38 2,8 0,2 • 7,15 5,72
A930901005 TCGT 110204 11 6,35 2,38 2,8 0,4 • 7,15 5,72
A930901505 TCGT 16T304 16,5 9,52 3,97 4,4 0,4 • 8,90 7,12
A930902005 TCGT 16T308 16,5 9,52 3,97 4,4 0,8 • 8,90 7,12
A930950560 TCMT 110202 11 6,35 2,38 2,8 0,2 • 5,40 4,32
A930951060 TCMT 110204 11 6,35 2,38 2,8 0,4 • 5,40 4,32
A930951560 TCMT 16T304 16 9,52 3,97 4,4 0,4 • 8,90 7,12
A930952060 TCMT 16T308 16 9,52 3,97 4,4 0,8 • 8,90 7,12
A931000530 TCMX 16T3 ZR 16,5 9,52 3,97 4,4 • 15,15 12,12
A931051005 VCGT 110304 11,1 6,35 3,18 2,9 0,4 • 12,50 10,00
A931051505 VCGT 110308 11,1 6,35 3,18 2,9 0,8 • 12,50 10,00
A931052005 VCGT 160404 16,6 9,52 4,76 4,4 0,4 • 14,25 11,40
A931052505 VCGT 160408 16,6 9,52 4,76 4,4 0,8 • 14,25 11,40
A931100560 VCMT 110304 11,1 6,35 3,18 2,9 0,4 • 14,25 11,40
A931101060 VCMT 160404 16,6 9,52 4,76 4,4 0,4 • 14,25 11,40
A931101560 VCMT 160408 16,6 9,52 4,76 4,4 0,8 • 14,25 11,40
A931150570 WCGT 020104 L 2,62 3,97 1,59 2,3 0,4 • 14,25 11,40
A931151070 WCGT 020104 R 2,62 3,97 1,59 2,3 0,4 • 14,25 11,40
A931200570 WCMT 020102 2,62 3,97 1,59 2,3 0,2 • 10,75 8,60
A931201070 WCMT 020104 2,62 3,97 1,59 2,3 0,4 • 10,75 8,60
A931201530 WCMT 030208-K 3,46 5,56 2,38 2,5 0,8 • 8,90 7,12
A931202030 WCMT 040208-K 3,99 6,35 2,38 2,8 0,8 • 8,90 7,12
A931202530 WCMT 050308-K 5,07 7,94 3,18 3,4 0,8 • 8,90 7,12
A931203030 WCMT 06T308-K 6,14 9,525 3,97 3,8 0,8 • 10,75 8,60
A931203530 WCMT 080408-K 8,14 12,7 4,76 4,4 0,8 • 10,75 8,60
17
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

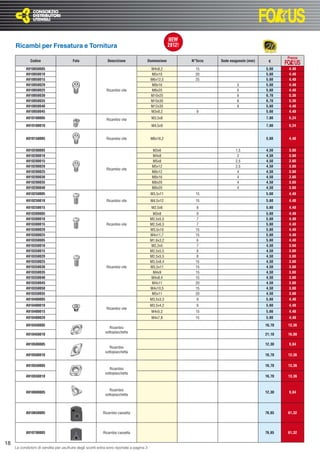

18. Ricambi per Fresatura e Tornitura
Prezzo
Codice Foto Descrizione Domensione N°Torzx Sede esagonale (mm) €
A910050005 M4x8,2 15 5,60 4,48
A910050010 M5x10 20 5,60 4,48
A910050015 M6x12,5 25 5,60 4,48
A910050020 M8x16 5 5,60 4,48
A910050025 Ricambio vite M8x20 5 5,60 4,48
A910050030 M10x25 6 6,70 5,36
A910050035 M10x30 6 6,70 5,36
A910050040 M12x35 8 5,60 4,48
A910050045 M3x8,2 9 5,60 4,48
A910100005 Ricambio vite M3,5x8 7,80 6,24
A910100010 M4,5x9 7,80 6,24
A910150005 Ricambio vite M6x16,2 5,60 4,48
A910200005 M3x6 1,5 4,50 3,60
A910200010 M4x8 2 4,50 3,60
A910200015 M5x8 2,5 4,50 3,60
A910200020 M5x12 2,5 4,50 3,60
Ricambio vite
A910200025 M8x12 4 4,50 3,60
A910200030 M8x16 4 4,50 3,60
A910200035 M8x20 4 4,50 3,60
A910200040 M8x20 4 4,50 3,60
A910250005 M3,5x11 15 5,60 4,48
A910250010 Ricambio vite M4,5x12 15 5,60 4,48
A910250015 M2,5x6 8 5,60 4,48
A910300005 M3x8 9 5,60 4,48
A910300010 M2,5x5,5 7 5,60 4,48
A910300015 Ricambio vite M2,5x6,5 7 5,60 4,48
A910300020 M3,5x10 15 5,60 4,48
A910300025 M4x11,7 15 5,60 4,48
A910350005 M1,6x3,2 6 5,60 4,48
A910350010 M2,2x5 7 4,50 3,60
A910350015 M2,5x5,5 8 4,50 3,60
A910350020 M2,5x5,5 8 4,50 3,60
A910350025 M3,5x8,4 15 4,50 3,60
A910350030 Ricambio vite M3,5x11 15 4,50 3,60
A910350035 M4x9 15 4,50 3,60
A910350040 M4x8,4 15 4,50 3,60
A910350045 M4x11 20 4,50 3,60
A910350050 M4x10,5 15 4,50 3,60
A910350055 M5x11 20 4,50 3,60
A910400005 M3,5x3,3 9 5,60 4,48
A910400010 M3,5x4,2 9 5,60 4,48
Ricambio vite
A910400015 M4x5,2 15 5,60 4,48
A910400020 M4x7,8 15 5,60 4,48
A910450005 16,70 13,36
Ricambio
sottoplacchetta
A910450010 21,10 16,88
A910500005 12,30 9,84
Ricambio
sottoplacchetta
A910500010 16,70 13,36
A910550005 16,70 13,36
Ricambio
sottoplacchetta
A910550010 16,70 13,36
Ricambio
A910600005 12,30 9,84
sottoplacchetta
A910650005 Ricambio cassetta 76,65 61,32
A910700005 Ricambio cassetta 76,65 61,32
18
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

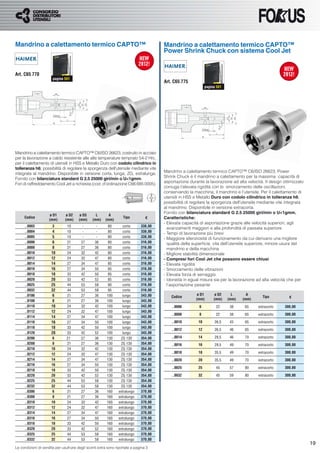

19. Mandrino a calettamento termico CAPTO™ Mandrino a calettamento termico CAPTO™
Power Shrink Chuck con sistema Cool Jet
Art. C65 770
pagina 501
Art. C65 775
pagina 501
Mandrino a calettamento termico CAPTO™ C6/ISO 26623, costruito in acciaio
per la lavorazione a caldo resistente alle alte temperature temprato 54-2 Hrc,
per il calettamento di utensili in HSS e Metallo Duro con codolo cilindrico in
tolleranza h6; possibilità di regolare la sporgenza dell’utensile mediante vite
Mandrino a calettamento termico CAPTO™ C6/ISO 26623, Power
integrata al mandrino. Disponibile in versione corta, lunga, ZG, extralunga.
Shrink Chuck è il mandrino a calettamento per la massima capacità di
Fornito con bilanciatura standard G 2.5 25000 giri/min o U<1gmm.
asportazione durante la lavorazione ad alta velocità. Il design ottimizzato
Fori di raffreddamento Cool Jet a richiesta (cod. d’ordinazione C66 685 0005).
coniuga l’elevata rigidità con lo smorzamento delle oscillazioni,
conservando la macchina, il mandrino e l’utensile. Per il calettamento di
utensili in HSS e Metallo Duro con codolo cilindrico in tolleranza h6;
possibilità di regolare la sporgenza dell’utensile mediante vite integrata
al mandrino. Disponibile in versione extracorta.
Fornito con bilanciatura standard G 2.5 25000 giri/min o U<1gmm.
ø D1 ø D2 ø D3 L A
Codice Tipo € Caratteristiche:
(mm) (mm) (mm) (mm) (mm)
- Elevata capacità di asportazione grazie alle velocità superiori, agli
..0003 3 10 - - 80 corto 338,00
avanzamenti maggiori e alla profondità di passata superiore
..0004 4 10 - - 80 corto 338,00
- Tempi di lavorazione più brevi
..0005 5 10 - - 80 corto 338,00 - Maggiore silenziosità di funzionamento da cui derivano una migliore
..0006 6 21 27 36 80 corto 316,00 qualità della superficie, vita dell’utensile superiore, minore usura del
..0008 8 21 27 36 80 corto 316,00 mandrino e della macchina
..0010 10 24 32 42 80 corto 316,00 - Migliore stabilità dimensionale
..0012 12 24 32 47 80 corto 316,00 - Compresi fori Cool Jet che possono essere chiusi
..0014 14 27 34 47 85 corto 316,00 - Elevata rigidità
..0016 16 27 34 50 85 corto 316,00 - Smorzamento delle vibrazioni
..0018 18 33 42 50 85 corto 316,00 - Elevata forza di serraggio
..0020 20 33 42 52 85 corto 316,00 - Idoneità in egual misura sia per la lavorazione ad alta velocità che per
..0025 25 44 53 58 90 corto 316,00 l’asportazione pesante
..0032 32 44 53 58 95 corto 316,00
..0106 6 21 27 36 100 lungo 343,00 ø D1 ø D2 L A
Codice Tipo €
..0108 8 21 27 36 100 lungo 343,00 (mm) (mm) (mm) (mm)
..0110 10 24 32 42 100 lungo 343,00 ..0006 6 22 38 65 extracorto 300,00
..0112 12 24 32 47 100 lungo 343,00
..0008 8 22 38 65 extracorto 300,00
..0114 14 27 34 47 100 lungo 343,00
..0116 16 27 34 50 100 lungo 343,00 ..0010 10 26,5 43 65 extracorto 300,00
..0118 18 33 42 50 100 lungo 343,00
..0012 12 300,00
26,5 46 65 extracorto
..0120 20 33 42 52 100 lungo 343,00
..0206 6 21 27 36 130 ZG 130 354,00 ..0014 14 29,5 46 70 extracorto 300,00
..0208 8 21 27 36 130 ZG 130 354,00 ..0016 16 29,5 49 70 extracorto 300,00
..0210 10 24 32 42 130 ZG 130 354,00
..0212 12 24 32 47 130 ZG 130 354,00 ..0018 18 35,5 49 70 extracorto 300,00
..0214 14 27 34 47 130 ZG 130 354,00 ..0020 20 35,5 49 70 extracorto 300,00
..0216 16 27 34 50 130 ZG 130 354,00
..0025 25 45 57 80 extracorto 300,00
..0218 18 33 42 50 130 ZG 130 354,00
..0220 20 33 42 52 130 ZG 130 354,00 ..0032 32 45 59 80 extracorto 300,00
..0225 25 44 53 58 130 ZG 130 354,00
..0232 32 44 53 58 130 ZG 130 354,00
..0306 6 21 27 36 160 extralungo 370,00
..0308 8 21 27 36 160 extralungo 370,00
..0310 10 24 32 42 160 extralungo 370,00
..0312 12 24 32 47 160 extralungo 370,00
..0314 14 27 34 47 160 extralungo 370,00
..0316 16 27 34 50 160 extralungo 370,00
..0318 18 33 42 50 160 extralungo 370,00
..0320 20 33 42 52 160 extralungo 370,00
..0325 25 44 53 58 160 extralungo 370,00
..0332 32 44 53 58 160 extralungo 370,00
19
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

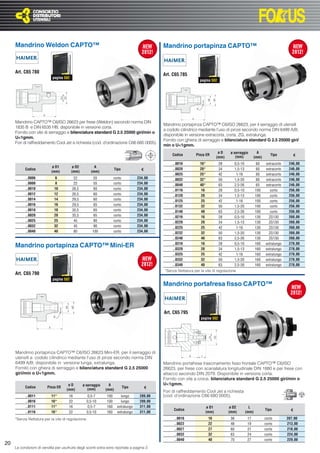

20. Mandrino Weldon CAPTO™ Mandrino portapinza CAPTO™
Art. C65 780
Art. C65 785
pagina 502
pagina 502
Mandrino CAPTO™ C6/ISO 26623 per frese (Weldon) secondo norma DIN
Mandrino portapinza CAPTO™ C6/ISO 26623, per il serraggio di utensili
1835 B e DIN 6535 HB; disponibile in versione corta.
a codolo cilindrico mediante l’uso di pinze secondo norma DIN 6499 A/B;
Fornito con vite di serraggio e bilanciatura standard G 2.5 25000 giri/min o
disponibile in versione extracorta, corta, ZG, extralunga.
U<1gmm.
Fornito con ghiera di serraggio e bilanciatura standard G 2.5 25000 giri/
Fori di raffreddamento Cool Jet a richiesta (cod. d’ordinazione C66 685 0005).
min o U<1gmm.
øD ø serraggio A
Codice Pinza ER
(mm)
Tipo €
(mm) (mm)
..0016 16* 28 0,5-10 60 extracorto 246,00
ø D1 ø D2 A
Codice Tipo € ..0020 20* 34 1,5-13 60 extracorto 246,00
(mm) (mm) (mm)
..0025 25* 42 1-16 60 extracorto 246,00
..0006 6 22 55 corto 234,00 ..0032 32* 50 1,5-20 60 extracorto 246,00
..0008 8 22 55 corto 234,00 ..0040 40* 63 2,5-26 65 extracorto 246,00
..0010 10 26,5 60 corto 234,00 ..0116 16 28 0,5-10 100 corto 256,00
..0012 12 26,5 60 corto 234,00 ..0120 20 34 1,5-13 100 corto 256,00
..0014 14 29,5 60 corto 234,00 ..0125 25 42 1-16 100 corto 256,00
..0016 16 29,5 65 corto 234,00 ..0132 32 50 1,5-20 100 corto 256,00
..0018 18 35,5 65 corto 234,00 ..0140 40 63 2,5-26 100 corto 256,00
..0020 20 35,5 65 corto 234,00 ..0216 16 28 0,5-10 130 ZG130 268,00
..0025 25 45 80 corto 234,00 ..0220 20 34 1,5-13 130 ZG130 268,00
..0032 32 45 90 corto 234,00 ..0225 25 42 1-16 130 ZG130 268,00
..0040 40 80 100 corto 234,00 ..0232 32 50 1,5-20 130 ZG130 268,00
..0240 40 63 2,5-26 130 ZG130 268,00
..0316 16 28 0,5-10 160 extralungo 278,00
Mandrino portapinza CAPTO™ Mini-ER ..0320 20 34 1,5-13 160 extralungo 278,00
..0325 25 42 1-16 160 extralungo 278,00
..0332 32 50 1,5-20 160 extralungo 278,00
..0340 40 63 2,5-26 160 extralungo 278,00
*Senza filettatura per la vite di regolazione.
Art. C65 790
pagina 502
Mandrino portafresa fisso CAPTO™
Art. C65 795
pagina 502
Mandrino portapinza CAPTO™ C6/ISO 26623 Mini-ER, per il serraggio di
utensili a codolo cilindrico mediante l’uso di pinze secondo norma DIN
6499 A/B; disponibile in versione lunga, extralunga. Mandrino portafrese trascinamento fisso frontale CAPTO™ C6/ISO
Fornito con ghiera di serraggio e bilanciatura standard G 2.5 25000 26623, per frese con scanalatura longitudinale DIN 1880 e per frese con
giri/min o U<1gmm. attacco secondo DIN 2079. Disponibile in versione corta.
Fornito con vite a croce, bilanciatura standard G 2.5 25000 giri/min o
øD ø serraggio A U<1gmm.
Codice Pinza ER
(mm)
Tipo €
(mm) (mm)
Fori di raffreddamento Cool Jet a richiesta
..0011 11* 16 0,5-7 100 lungo 289,00 (cod. d’ordinazione C66 680 0005).
..0016 16* 22 0,5-10 100 lungo 289,00
..0111 11* 16 0,5-7 160 extralungo 311,00 ø D1 ø D2 L
Codice Tipo €
..0116 16* 22 0,5-10 160 extralungo 311,00 (mm) (mm) (mm)
*Senza filettatura per la vite di regolazione. ..0016 16 36 17 corto 207,00
..0022 22 48 19 corto 213,00
..0027 27 60 21 corto 218,00
..0032 32 63 24 corto 224,00
..0040 40 70 27 corto 229,00
20
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

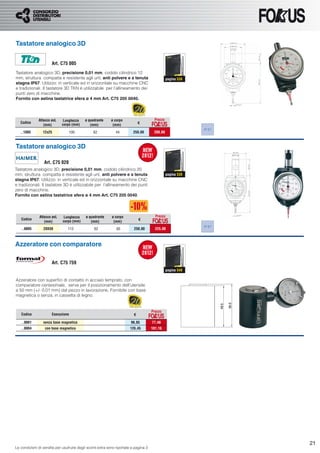

21. Tastatore analogico 3D
Art. C75 005
Tastatore analogico 3D, precisione 0,01 mm, codolo cilindrico 12
mm, struttura compatta e resistente agli urti, anti polvere e a tenuta pagina 538
stagna IP67. Utilizzo: in verticale ed in orizzontale su macchine CNC
e tradizionali. Il tastatore 3D TKN è utilizzabile per l’allineamento dei
punti zero di macchine.
Fornito con astina tastatrice sfera ø 4 mm Art. C75 205 0040.
Attacco øxL Lunghezza ø quadrante ø corpo Prezzo
Codice
corpo (mm) €
(mm) (mm) (mm)
IP 67
..1005 12x25 100 62 44 250,00 200,00
Tastatore analogico 3D
Art. C75 020
Tastatore analogico 3D, precisione 0,01 mm, codolo cilindrico 20
mm, struttura compatta e resistente agli urti, anti polvere e a tenuta pagina 538
stagna IP67. Utilizzo: in verticale ed in orizzontale su macchine CNC
e tradizionali. Il tastatore 3D è utilizzabile per l’allineamento dei punti
zero di macchine.
Fornito con astina tastatrice sfera ø 4 mm Art. C75 205 0040.
Attacco øxL Lunghezza ø quadrante ø corpo Prezzo
Codice
corpo (mm) €
(mm) (mm) (mm)
IP 67
..0005 20X50 113 62 65 250,00 225,00
Azzeratore con comparatore
Art. C75 759
pagina 540
Azzeratore con superfici di contatto in acciaio temprato, con
comparatore centesimale, serve per il posizionamento dell’utensile
a 50 mm (+/- 0,01 mm) dal pezzo in lavorazione. Fornibile con base
magnetica o senza, in cassetta di legno.
Prezzo
Codice Esecuzione €
..0001 senza base magnetica 96,85 77,48
..0004 con base magnetica 126,45 101,16
21
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

22. Punta codolo cilindrico in acciaio HSS-E rivestita TiN DIN 338 autocentrante
Art. A01 060
Punta codolo cilindrico in acciaio HSS-E rettificata rivestita TiN serie
corta ≤ 5xD direzione del taglio destro. Affilatura autocentrante su 4
piani con una speciale geometria, il nocciolo assottigliato richiede una
pagina 27
bassa forza di avanzamento. Il profilo speciale permette di eseguire
fori con dimensione accurata, ottima asportazione del truciolo, elevata
resistenza all’usura con un basso momento torcente. Per lavorazioni di
acciai legati e non, acciai per lavorazione a caldo ed a freddo, acciai
per cuscinetti, metalli non ferrosi, ghise e materie plastiche.
Acciaio Acciaio Acciaio Rame
>850 >1000 Acciaio Acciaio Leghe di Alluminio Norma DIN
Articolo <850 <1000 <1400 <42 HRc INOX Titanio Ghisa e leghe Ottone HSS-E
N/mm² N/mm² N/mm² Bronzo interna 338
118° 38°
A01060
Vc (m/min) 35 18 15 15 40 70 40
VR 5 4 3 4 6 7 5
Refrigerazione E E0 E0 E0 EA E E0
ø h8 Lunghezza taglienti Lunghezza totale Prezzo ø h8 Lunghezza taglienti Lunghezza totale Prezzo
Codice
(mm) (mm) (mm) € Codice
(mm) (mm) (mm) €
..0100 1 12 34 2,90 2,32 ..0550 5,5 57 93 5,55 4,44
..0110 1,1 14 36 3,15 2,52 ..0560 5,6 57 93 5,90 4,72
..0120 1,2 16 38 3,05 2,44 ..0570 5,7 57 93 5,90 4,72
..0130 1,3 16 38 3,15 2,52 ..0580 5,8 57 93 5,90 4,72
..0140 1,4 18 40 3,15 2,52 ..0590 5,9 57 93 5,95 4,76
..0150 1,5 18 40 3,00 2,40 ..0600 6 57 93 5,65 4,52
..0160 1,6 20 43 3,00 2,40 ..0610 6,1 63 101 6,30 5,04
..0170 1,7 20 43 3,25 2,60 ..0620 6,2 63 101 6,25 5,00
..0180 1,8 22 46 3,15 2,52 ..0630 6,3 63 101 6,15 4,92
..0190 1,9 22 46 3,15 2,52 ..0640 6,4 63 101 6,25 5,00
..0200 2 24 49 3,05 2,44 ..0650 6,5 63 101 6,75 5,40
..0210 2,1 24 49 3,25 2,60 ..0660 6,6 63 101 6,90 5,52
..0220 2,2 27 53 3,35 2,68 ..0670 6,7 63 101 7,05 5,64
..0230 2,3 27 53 3,25 2,60 ..0680 6,8 69 109 7,65 6,12
..0240 2,4 30 57 3,05 2,44 ..0690 6,9 69 109 7,70 6,16
..0250 2,5 30 57 3,15 2,52 ..0700 7 69 109 7,65 6,12
..0260 2,6 30 57 3,25 2,60 ..0710 7,1 69 109 8,40 6,72
..0270 2,7 33 61 3,45 2,76 ..0720 7,2 69 109 8,40 6,72
..0280 2,8 33 61 3,45 2,76 ..0730 7,3 69 109 8,85 7,08
..0290 2,9 33 61 3,45 2,76 ..0740 7,4 69 109 8,85 7,08
..0300 3 33 61 3,30 2,64 ..0750 7,5 69 109 8,00 6,40
..0310 3,1 36 65 3,60 2,88 ..0760 7,6 75 117 9,50 7,60
..0320 3,2 36 65 3,60 2,88 ..0770 7,7 75 117 9,40 7,52
..0330 3,3 36 65 3,60 2,88 ..0780 7,8 75 117 9,45 7,56
..0340 3,4 39 70 3,90 3,12 ..0790 7,9 75 117 9,95 7,96
..0350 3,5 39 70 3,95 3,16 ..0800 8 75 117 9,10 7,28
..0360 3,6 39 70 4,05 3,24 ..0810 8,1 75 117 9,90 7,92
..0370 3,7 39 70 4,05 3,24 ..0820 8,2 75 117 9,80 7,84
..0380 3,8 43 75 4,15 3,32 ..0830 8,3 75 117 9,80 7,84
..0390 3,9 43 75 4,30 3,44 ..0840 8,4 75 117 10,30 8,24
..0400 4 43 75 4,05 3,24 ..0850 8,5 75 117 9,35 7,48
..0410 4,1 43 75 4,15 3,32 ..0880 8,8 81 125 10,85 8,68
..0420 4,2 43 75 4,15 3,32 ..0900 9 81 125 10,30 8,24
..0430 4,3 47 80 4,50 3,60 ..0930 9,3 81 125 11,05 8,84
..0440 4,4 47 80 4,50 3,60 ..0950 9,5 81 125 10,75 8,60
..0450 4,5 47 80 4,40 3,52 ..0980 9,8 87 133 12,55 10,04
..0460 4,6 47 80 4,55 3,64 ..1000 10 87 133 12,15 9,72
..0470 4,7 47 80 4,60 3,68 ..1020 10,2 87 133 14,00 11,20
..0480 4,8 52 86 4,70 3,76 ..1050 10,5 87 133 14,10 11,28
..0490 4,9 52 86 4,80 3,84 ..1100 11 94 142 14,60 11,68
..0500 5 52 86 4,65 3,72 ..1150 11,5 94 142 16,20 12,96
..0510 5,1 52 86 4,80 3,84 ..1200 12 101 151 17,25 13,80
..0520 5,2 52 86 4,80 3,84 ..1250 12,5 101 151 17,95 14,36
..0530 5,3 52 86 5,30 4,24 ..1300 13 101 151 19,15 15,32
..0540 5,4 57 93 5,80 4,64
22
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

23. Punta codolo cilindrico in acciaio HSS-E rivestita TiN DIN 1897 autocentrante
Art. A01 219
Punta codolo cilindrico in acciaio HSS-E rettificata rivestita TiN serie
extra corta ≤ 3xD direzione del taglio destro. Affilatura autocentrante
su 4 piani con una speciale geometria, il nocciolo assottigliato richiede
pagina 24
una bassa forza di avanzamento. Il profilo speciale permette di eseguire
fori con dimensione accurata, ottima asportazione del truciolo, elevata
resistenza all’usura con un basso momento torcente. Per lavorazioni di
acciai legati e non, acciai per lavorazione a caldo ed a freddo, acciai
per cuscinetti, metalli non ferrosi, ghise e materie plastiche.
Acciaio Acciaio Acciaio Rame
>850 >1000 Acciaio Acciaio Leghe di Alluminio Norma DIN
Articolo <850 <1000 <1400 <42 HRc INOX Titanio Ghisa e leghe Ottone HSS-E
N/mm² N/mm² N/mm² Bronzo interna 1897
118° 38°
A01219
Vc (m/min) 42 20 15 16 48 70 40
VR 5 4 3 4 6 7 5
Refrigerazione E E0 E0 E0 EA E E0
ø h8 Lunghezza taglienti Lunghezza totale Prezzo ø h8 Lunghezza taglienti Lunghezza totale Prezzo
Codice
(mm) (mm) (mm) € Codice
(mm) (mm) (mm) €
..0100 1 6 26 3,60 2,88 ..0560 5,6 28 66 5,65 4,52
..0110 1,1 7 28 3,60 2,88 ..0570 5,7 28 66 6,05 4,84
..0120 1,2 8 30 3,75 3,00 ..0580 5,8 28 66 5,80 4,64
..0130 1,3 8 30 3,90 3,12 ..0590 5,9 28 66 6,05 4,84
..0140 1,4 9 32 3,55 2,84 ..0600 6 28 66 5,05 4,04
..0150 1,5 9 32 3,40 2,72 ..0610 6,1 31 70 5,95 4,76
..0160 1,6 10 34 3,50 2,80 ..0620 6,2 31 70 5,95 4,76
..0170 1,7 3,55 2,84 ..0630 6,3 31 70 6,25 5,00
10 34
..0640 6,4 31 70 6,25 5,00
..0180 1,8 11 36 3,55 2,84
..0650 6,5 31 70 5,95 4,76
..0190 1,9 11 36 3,55 2,84
..0660 6,6 31 70 6,55 5,24
..0200 2 12 38 3,00 2,40
..0670 6,7 31 70 6,75 5,40
..0210 2,1 12 38 3,60 2,88
..0680 6,8 34 74 7,20 5,76
..0220 2,2 13 40 3,60 2,88
..0690 6,9 34 74 7,20 5,76
..0230 2,3 13 40 3,05 2,44
..0700 7 34 74 6,65 5,32
..0240 2,4 14 43 3,60 2,88 ..0710 7,1 34 74 8,00 6,40
..0250 2,5 14 43 3,25 2,60 ..0720 7,2 34 74 8,20 6,56
..0260 2,6 14 43 3,75 3,00 ..0730 7,3 34 74 8,20 6,56
..0270 2,7 16 46 4,05 3,24 ..0740 7,4 34 74 8,30 6,64
..0280 2,8 16 46 3,75 3,00 ..0750 7,5 34 74 6,90 5,52
..0290 2,9 16 46 3,95 3,16 ..0760 7,6 37 79 8,85 7,08
..0300 3 16 46 3,35 2,68 ..0770 7,7 37 79 8,90 7,12
..0310 3,1 18 49 3,55 2,84 ..0780 7,8 37 79 8,90 7,12
..0320 3,2 18 49 3,40 2,72 ..0790 7,9 37 79 8,85 7,08
..0330 3,3 18 49 3,40 2,72 ..0800 8 37 79 8,20 6,56
..0340 3,4 20 52 3,90 3,12 ..0810 8,1 37 79 10,40 8,32
..0350 3,5 20 52 3,40 2,72 ..0820 8,2 37 79 10,90 8,72
..0360 3,6 20 52 4,15 3,32 ..0830 8,3 37 79 11,05 8,84
..0370 3,7 20 52 3,90 3,12 ..0840 8,4 37 79 11,05 8,84
..0380 3,8 22 55 4,05 3,24 ..0850 8,5 37 79 9,50 7,60
..0390 3,9 22 55 4,65 3,72 ..0880 8,8 40 84 12,05 9,64
..0400 4 22 55 3,80 3,04 ..0900 9 40 84 9,80 7,84
..0930 9,3 40 84 11,05 8,84
..0410 4,1 22 55 4,40 3,52
..0950 9,5 40 84 10,75 8,60
..0420 4,2 22 55 3,80 3,04
..0980 9,8 43 89 12,80 10,24
..0430 4,3 24 58 4,40 3,52
..1000 10 43 89 10,60 8,48
..0440 4,4 24 58 4,65 3,72
..1020 10,2 43 89 13,40 10,72
..0450 4,5 24 58 4,40 3,52
..1050 10,5 43 89 12,75 10,20
..0460 4,6 24 58 4,40 3,52
..1100 11 47 95 14,10 11,28
..0470 4,7 24 58 4,65 3,72 ..1150 11,5 16,25
47 95 13,00
..0480 4,8 26 62 4,95 3,96 ..1200 12 51 102 15,80 12,64
..0490 4,9 26 62 5,00 4,00 ..1250 12,5 51 102 17,45 13,96
..0500 5 26 62 4,15 3,32 ..1300 13 51 102 17,45 13,96
..0510 5,1 26 62 4,60 3,68 ..1350 13,5 54 107 18,55 14,84
..0520 5,2 26 62 5,00 4,00 ..1400 14 54 107 23,20 18,56
..0530 5,3 26 62 5,15 4,12
..0540 5,4 28 66 5,50 4,40
..0550 5,5 28 66 4,70 3,76
23
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

24. Punta codolo cilindrico in acciao HSS-E rivestita TiN serie lunga DIN 340 autocentrante
Art. A01 245
Punta codolo cilindrico in acciaio HSS-E rettificata rivestita TiN pagina 35
serie lunga ≤10xD serie lunga direzione del taglio destro. Affilatura
autocentrante su 4 piani con una speciale geometria, il nocciolo
assottigliato richiede una bassa forza di avanzamento. Il profilo
speciale permette di eseguire fori con dimensione accurata, ottima
Acciaio Acciaio Acciaio Rame
asportazione del truciolo, elevata resistenza all’usura con un basso Articolo <850 >850 >1000 Acciaio Acciaio Leghe di Ghisa Alluminio Ottone
<1000 <1400 <42 HRc INOX Titanio e leghe
momento torcente. Per lavorazioni di acciai legati e non, acciai N/mm² N/mm² N/mm² Bronzo
per lavorazione a caldo ed a freddo, acciai per cuscinetti,
A01245
metalli non ferrosi, ghise e materie plastiche.
Vc (m/min) 25 13 12 12 28 30 28
HSS-E
Norma DIN VR 5 4 3 4 6 7 5
interna 340
118° 38° Refrigerazione E E0 E0 E0 EA E E0
ø h8 Lunghezza taglienti Lunghezza totale Prezzo ø h8 Lunghezza taglienti Lunghezza totale Prezzo
Codice
(mm) (mm) (mm) € Codice
(mm) (mm) (mm) €
..0100 1 33 56 4,85 3,88 ..0620 6,2 97 148 10,65 8,52
..0110 1,1 37 60 5,45 4,36 ..0630 6,3 97 148 11,90 9,52
..0120 1,2 41 65 6,10 4,88 ..0640 6,4 97 148 10,85 8,68
..0130 1,3 41 65 6,05 4,84 ..0650 6,5 97 148 10,35 8,28
..0140 1,4 45 70 5,95 4,76 ..0660 6,6 97 148 12,00 9,60
..0150 1,5 45 70 5,15 4,12 ..0670 6,7 97 148 12,30 9,84
..0160 1,6 50 76 6,10 4,88 ..0680 6,8 102 156 13,20 10,56
..0170 1,7 50 76 6,70 5,36 ..0690 6,9 102 156 13,65 10,92
..0180 1,8 53 80 6,40 5,12 ..0700 7 102 156 12,40 9,92
..0190 1,9 53 80 6,80 5,44 ..0710 7,1 102 156 12,00 9,60
..0200 2 56 85 5,05 4,04 ..0720 7,2 102 156 13,70 10,96
..0210 2,1 56 85 5,85 4,68 ..0730 7,3 102 156 14,35 11,48
..0220 2,2 59 90 5,95 4,76 ..0740 7,4 102 156 14,90 11,92
..0230 2,3 59 90 5,85 4,68 ..0750 7,5 102 156 15,10 12,08
..0240 2,4 62 95 5,40 4,32 ..0760 7,6 109 165 16,20 12,96
..0250 2,5 62 95 5,15 4,12 ..0770 7,7 109 165 15,30 12,24
..0260 2,6 62 95 5,95 4,76 ..0780 7,8 109 165 16,85 13,48
..0270 2,7 66 100 6,30 5,04 ..0790 7,9 109 165 16,30 13,04
..0280 2,8 66 100 6,05 4,84 ..0800 8 109 165 13,80 11,04
..0290 2,9 66 100 6,30 5,04 ..0810 8,1 109 165 15,20 12,16
..0300 3 66 100 5,55 4,44 ..0820 8,2 109 165 16,65 13,32
..0310 3,1 69 106 6,70 5,36 ..0830 8,3 109 165 17,55 14,04
..0320 3,2 69 106 6,20 4,96 ..0840 8,4 109 165 18,90 15,12
..0330 3,3 69 106 6,55 5,24 ..0850 8,5 109 165 16,20 12,96
..0340 3,4 73 112 6,80 5,44 ..0860 8,6 115 175 16,10 12,88
..0350 3,5 73 112 6,70 5,36 ..0870 8,7 115 175 16,30 13,04
..0360 3,6 73 112 6,85 5,48 ..0880 8,8 115 175 16,50 13,20
..0370 3,7 73 112 6,75 5,40 ..0890 8,9 115 175 17,10 13,68
..0380 3,8 78 119 6,45 5,16 ..0900 9 115 175 17,10 13,68
..0390 3,9 78 119 7,20 5,76 ..0910 9,1 115 175 17,10 13,68
..0400 4 78 119 7,10 5,68 ..0920 9,2 115 175 17,10 13,68
..0410 4,1 78 119 7,20 5,76 ..0930 9,3 115 175 17,10 13,68
..0420 4,2 78 119 6,85 5,48 ..0940 9,4 115 175 17,10 13,68
..0430 4,3 82 126 7,70 6,16 ..0950 9,5 115 175 17,10 13,68
..0440 4,4 82 126 6,80 5,44 ..0960 9,6 121 184 18,00 14,40
..0450 4,5 82 126 7,20 5,76 ..0970 9,7 121 184 18,90 15,12
..0460 4,6 82 126 7,00 5,60 ..0980 9,8 121 184 20,20 16,16
..0470 4,7 82 126 8,10 6,48 ..0990 9,9 121 184 21,95 17,56
..0480 4,8 87 132 7,85 6,28 ..1000 10 121 184 23,70 18,96
..0490 4,9 87 132 7,95 6,36 ..1010 10,1 121 184 25,95 20,76
..0500 5 87 132 8,10 6,48 ..1020 10,2 121 184 27,65 22,12
..0510 5,1 87 132 8,90 7,12 ..1030 10,3 121 184 29,80 23,84
..0520 5,2 87 132 8,75 7,00 ..1040 10,4 121 184 29,80 23,84
..0530 5,3 87 132 9,60 7,68 ..1050 10,5 121 184 30,25 24,20
..0540 5,4 91 139 10,50 8,40 ..1100 11 128 195 36,00 28,80
..0550 5,5 91 139 8,40 6,72 ..1150 11,5 128 195 36,40 29,12
..0560 5,6 91 139 10,90 8,72 ..1200 12 134 205 36,80 29,44
..0570 5,7 91 139 12,05 9,64 ..1250 12,5 134 205 40,35 32,28
..0580 5,8 91 139 10,60 8,48 ..1300 13 134 205 43,85 35,08
..0590 5,9 91 139 11,80 9,44 ..1350 13,5 140 214 44,65 35,72
..0600 6 91 139 10,10 8,08 ..1400 14 140 214 46,40 37,12
..0610 6,1 97 148 11,90 9,52
24
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

25. Punta codolo cilindrico in metallo duro ad alte Fresa codolo cilindrico a 3 taglienti in metallo
prestazioni rivestita Focus 20xD duro “HELIX-ANGLE” per alluminio
con fori di refrigerazione
Art. A50 205 ÷ Art. A50 210
Fresa codolo cilindrico DIN 6535-HA in metallo duro
Art. A40 075 integrale a 3 taglienti con tagliente al centro, elica con
passo differenziato 39°/40°/41°, con microspigolo di
pagina 57 protezione per aumentare la durata. Il passo differenziato
porta ad una sensibile riduzione delle vibrazioni, con velocità
Punta codolo cilindrico in metallo duro integrale, affilatura su 4 piani,
di avanzamento superiore fino a ca. il 60% rispetto alle
rettificata, rivestita FOCUS, angolo affilatura 135°, codolo a norma DIN
frese tradizionali. Con questo passo dell’elica si ottengono pagina 233
6535 forma HA, con fori di refrigerazione. qualità di superfice molto buone in finitura. Utilizzabile per
Per eseguire forature 20xD, su materiali a truciolo corto e lungo, per lavorazioni di sgrossatura, finitura ed esecuzione di cave,
lavorazioni di acciai legati e non, ghise, leghe di (Al-Si) e acciai inox. particolarmente adatta per alluminio e sue leghe.
Per questo tipo di punta ad alte prestazioni per fori oltre 5 volte
il diametro si consiglia di: eseguire un foro di centraggio con punta VHM Tipo Z DIN
Articolo Alluminio
avente un angolo di spoglia maggiore (vedi cod. A40330 e A40335) con UF W 3 6527 e leghe
6535-HA
profondità 1 volta il diametro per acciai, 2 volte il diametro per ghise
e materiali non ferrosi. Lunghezza del rivestimento focus mm 20 circa.
A50 205 ÷ A50 210
39/40/41°
A50 205
A50 210
Serie lunga
Acciaio Acciaio Acciaio Rame
>850 >1000 Acciaio Acciaio Leghe di
Articolo <850 <1000 <1400 <42 HRc INOX Titanio Ghisa Ottone
N/mm² N/mm² N/mm² Bronzo
A40075
ø codolo Lungh. Lungh. € Lungh. Lungh. €
Vc (m/min) 110 100 80 80 120 120 ø h10 Prezzo Prezzo
Codice h6 taglienti totale taglienti totale
(mm)
VR 8 7 5 4 8 7 (mm) (mm) (mm) A50 205 (mm) (mm) A50 210
Refrigerazione E E0 E0 0 EA E0 ..0003 3 6 8 57 17,60 14,08
..0004 4 6 11 57 16,05 12,84
VHF Norma ..0005 5 6 13 57 16,05 12,84
UF interna 20xD ..0006 6 6 13 57 17,60 14,08 10 65 19,10 15,28
6535-HA 135°
..0008 8 8 16 63 19,80 15,84 12 75 21,40 17,12
..0010 10 10 19 72 32,85 26,28 14 80 35,90 28,72
..0012 12 12 22 83 48,80 39,04 16 93 53,40 42,72
..0016 16 16 26 92 86,90 69,52 22 108 95,30 76,24
Lunghezza Lunghezza Prezzo ..0020 20 20 32 104 139,45 111,56 26 126 151,65 121,32
ø m7 ø codolo Lunghezza
Codice
h6 (mm)
totale taglienti
codolo (mm) €
(mm) (mm)
(mm)
..0300 3 6 100 70 36 260,65 208,52
..0350 3,5 6 136 96 36 260,65 208,52 39° 40° 41°
..0400 4 6 136 96 36 277,70 222,16
..0450 4,5 6 158 118 36 310,45 248,36
..0500 5 6 158 118 36 316,15 252,92
..0550 5,5 6 180 140 36 330,35 264,28
..0600 6 6 180 140 36 364,50 291,60
..0650 6,5 8 202 162 36 398,65 318,92 VHM Tipo DIN Alluminio
Articolo e leghe
UF W 6527
..0700 7 8 202 162 36 404,35 323,48
..0750 7,5 8 223 183 36 438,55 350,84
..0800 8 8 223 183 36 472,70 378,16 Z A50215
..0850 8,5 10 249 205 40 521,15 416,92 4
40/42° 6535-HA
..0900 9 10 249 205 40 529,65 423,72
..1000 10 10 271 227 40 529,65 423,72
ø h10 ø codolo h6 Lungh. taglienti Lungh. totale Prezzo
..1200 12 12 323 274 45 583,80 467,04 Codice €
(mm) (mm) (mm) (mm))
..1400 14 14 367 318 45 840,00 672,00
..0004 4 6 11 57 18,35 14,68
Fresa codolo cilindrico a 4 taglienti in metallo ..0005 5 6 13 57 18,35 14,68
..0006 6 6 13 57 18,35 14,68
duro “HELIX-ANGLE” per alluminio ..0008 8 8 16 63 21,00 16,80
..0010 10 10 19 72 35,50 28,40
Art. A50 215 ..0012 12 12 22 83 49,60 39,68
..0016 16 16 26 92 83,10 66,48
..0020 20 20 38 104 139,45 111,56
pagina 234
Fresa codolo cilindrico DIN 6535-HA in metallo duro integrale a 4
taglienti con tagliente al centro, elica con passo differenziato 40°/42°,
con microspigolo di protezione per aumentare la durata. Il passo
42° 40°
differenziato porta ad una sensibile riduzione delle vibrazioni, con velocità
di avanzamento superiore fino a ca. il 60% rispetto alle frese tradizionali.
Con questo passo dell’elica si ottengono qualità di superfice molto buone
in finitura.Utilizzabile per lavorazioni di sgrossatura, finitura ed esecuzione
di cave, particolarmente adatta per alluminio e sue leghe.
25
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

26. Disco lamellare in ossido di zirconio Mola abrasiva a centro depresso per
troncatura di acciaio inossidabile
Art. L25 520
Art. L20 075
pagina 689
Acciaio
Articolo INOX
Acciaio
Articolo Acciaio INOX
pagina 696 L25520
L20075
Disco lamellare con esecuzione monolamellare con tela all’ossido di zirco- Mola abrasiva a centro depresso da montare su
nio. Caratteristiche: l’attenta ricerca rivolta al continuo sviluppo di materiali smerigliatrici angolari elettriche o pneumatiche.
abrasivi innovativi ha permesso di aumentare le caratteristiche tecniche di Per la troncatura a mano di acciai inossidabili,
questo disco ottenendo un ottimo rapporto qualità/prezzo. Questo disco acciai legati e ghise dure, con una buona velocità
lamellare di nuova generazione ha come particolare caratteristica di di troncatura e durata.
avere un numero elevato di lamelle rispetto allo standard, permettendo di
raggiungere buoni rendimenti. Utilizzo con macchine portatili; idoneo per la
sgrossatura e/o la finitura di materiali ferrosi, acciaio inox. Spessore ø foro N° giri max Prezzo
Codice ø (mm)
(mm) (mm)
Forma
(gir/min) €
..0115 115 3,2 22,2 42 13.300 0,71 0,57
Codice
ø ø foro
Grana
N° lamelle Dimensione
Supporto €
Prezzo Disco abrasivo piano per troncatura
(mm) (mm) per mola lamelle (mm)
Art. L25 530
..0040 115 22,2 40 80 18x25 nylon 1,45 1,16
..0060 115 22,2 60 86 18x25 nylon 1,45 1,16
..0080 115 22,2 80 90 18x25 nylon 1,45 1,16
Articolo Acciaio Ghisa
Mola abrasiva a centro depresso
per sbavatura pagina 696 L25530
Art. L25 500 Disco abrasivo piano da montare su smerigliatrici
angolari elettriche o pneumatiche. Per la troncatura
a mano di tutti i tipi di acciai non trattati, lamierini,
grigliati ecc. L’ottima taglienza consente di avere una
troncatura veloce con risparmio di tempo. La bassa
Articolo Acciaio Ghisa
asportazione di materiale richiede un assorbimento di
potenza limitata mantenendo la temperatura del pezzo
pagina 695 L25500 tagliato bassa, con bave molto contenute. Controllare
il serraggio nelle smerigliatrici meno recenti.
Mola abrasiva a centro depresso per sbavatura Spessore ø foro N° giri max Prezzo
da montare su smerigliatrici angolari elettriche o Codice ø (mm)
(mm) (mm)
Forma
(gir/min) €
pneumatiche. Per la sbavatura di acciai su cordoni ..0113 115 1 22,2 41 13.300 0,63 0,50
di saldatura e spigoli, buona esportazione con ..0114 115 1,6 22,2 41 13.300 0,63 0,50
ottima tenuta della mola legata alla potenza della ..0124 125 1,6 22,2 41 12.200 0,71 0,57
smerigliatrice.
..0229 230 2 22,2 41 6.600 1,40 1,12
Spessore ø foro N° giri max Prezzo
Codice ø (mm) Forma €
(mm) (mm) (gir/min) Disco abrasivo piano per troncatura
..0115 115 6,5 22,2 27 13.300 0,87 0,70 di acciaio inossidabile
..0125 125 6,5 22,2 27 12.200 0,93 0,75
..0230 230 7,0 22,2 27 6.600 2,56 2,05 Art. L25 540
Mola abrasiva a centro depresso per troncatura
Acciaio
Articolo INOX
Art. L25 510
pagina 697 L25540
Disco abrasivo piano da montare su smerigliatrici angolari
Articolo Acciaio Ghisa elettriche o pneumatiche. Per la troncatura a mano di tutti
i tipi di acciai inossidabili, acciai legati e trattati. L’ottima
taglienza consente di avere una troncatura veloce con
pagina 695 L25510
risparmio di tempo. La bassa asportazione di materiale
richiede un assorbimento di potenza limitata mantenendo
Mola abrasiva a centro depresso da montare su
la temperatura del pezzo tagliato decisamente bassa,
smerigliatrici angolari elettriche o pneumatiche. Per
con bave molto contenute. Controllare il serraggio nelle
la troncatura a mano di acciai normali e medio legati
smerigliatrici meno recenti.
e delle ghise acciaiose, con una buona velocità di
troncatura e durata. Spessore ø foro N° giri max Prezzo
Codice ø (mm)
(mm) (mm)
Forma
(gir/min) €
Spessore ø foro N° giri max Prezzo ..0115 115 1 22,2 41 13.300 0,66 0,53
Codice ø (mm)
(mm) (mm)
Forma
(gir/min) €
..0116 115 1,6 22,2 41 13.300 0,66 0,53
..0115 115 3,2 22,2 42 13.300 0,68 0,54 ..0125 125 1 22,2 41 12.200 0,71 0,57
..0125 125 3,2 22,2 42 12.200 0,71 0,57 ..0126 125 1,6 22,2 41 12.200 0,71 0,57
..0230 230 3,2 22,2 42 6.600 1,51 1,21 ..0230 230 2 22,2 41 6.600 1,42 1,13
26
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

27. Platorello per dischi fibrati Combiclick® Disco fibrato Combiclick® abrasivo ceramico CO
Art. L15 415
Art. L15 400
pagina 686 pagina 687
Platorello per l’uso dei dischi fibrati Combiclick® Disco fibrato con attacco Combiclick® innovativo
su smerigliatrici angolari. La geometria dei canali attacco rapido che permette la sostituzione in
di raffreddamento permette un costante passaggio tempi rapidissimi. Abrasivo: ceramico CO, adatto
di aria che minimizza l’effetto di riscaldamento dell’utensile e del pezzo. all’asportazione in sgrossatura molto aggressiva di
Le ridotte temperature di contatto, l’ottimo sistema di bloccaggio grandi quantità di materiale, con macchine portatili
e la stabilità del platorello permettono di aumentare la capacità di potenti, di acciai legati, bonificati e fusioni di acciaio e ghise in generale.
asportazione fino al 25% in più. Prezzo
Codice ø disco (mm) Grana N° giri max (gir/min) €
Prezzo
N° giri max ..0024 115 24 13.300 2,20 1,98
Codice Attacco (M) Per dischi ø (mm)
(gir/min) €
..0036 115 36 13.300 1,95 1,75
..0005 14 115-125 13.300 19,15 17,24 ..0050 115 50 13.300 1,52 1,37
..0060 115 60 13.300 1,28 1,16
..0080 115 80 13.300 1,18 1,06
Disco fibrato Combiclick® abrasivo corindone A ..0120 115 120 13.300 1,18 1,06
..1024 125 24 12.200 2,35 2,11
..1036 125 36 12.200 2,08 1,87
..1050 125 50 12.200 1,65 1,48
..1060 125 60 12.200 1,38 1,24
Art. L15 405 ..1080 125 80 12.200 1,26 1,13
pagina 686 ..1120 125 120 12.200 1,26 1,13
Disco fibrato Combiclick® abrasivo corindone
Disco fibrato con attacco Combiclick® innovativo attacco rapido che A-COOL
permette la sostituzione in tempi rapidissimi. Abrasivo: corindone A, adatti a
tutti i tipi di applicazione dalla sgrossatura alla finitura, con macchine portatili,
di acciaio, ottone, rame, leghe di alluminio dure, ghise e materiali sintetici.
Prezzo Art. L15 420 pagina 687
Codice ø disco (mm) Grana N° giri max (gir/min) €
Disco fibrato con attacco Combiclick® innovativo
..0024 115 24 13.300 1,28 1,16 attacco rapido che permette la sostituzione in
..0036 115 36 13.300 1,20 1,08 tempi rapidissimi. Abrasivo: corindone A-COOL,
..0050 115 50 13.300 0,93 0,84 adatto all’asportazione in sgrossatura e finitura
..0060 115 60 13.300 0,88 0,79 di materiali a bassa conduzione termica, con
..0080 115 80 13.300 0,80 0,72
macchine portatili. Additivi contenuti nell’abrasivo aumentano la capacità
..0120 115 120 13.300 0,80 0,72
di asportazione e impediscono l’intasamento con una lavorazione a
..1024 125 24 12.200 1,31 1,18
..1036 125 36 12.200 1,16 1,05
freddo, di acciai inossidabili e leghe di alluminio tenere.
..1050 125 50 12.200 1,04 0,94 Prezzo
Codice ø disco (mm) Grana N° giri max (gir/min) €
..1060 125 60 12.200 0,94 0,85
..1080 125 80 12.200 0,93 0,84 ..0060 115 60 13.300 0,95 0,86
..1120 125 120 12.200 0,93 0,84 ..0080 115 80 13.300 0,93 0,84
..0120 115 120 13.300 0,93 0,84
..0150 115 150 13.300 0,93 0,84
Disco fibrato Combiclick® abrasivo corindone ..0220 115 220 13.300 0,93 0,84
allo zirconio Z ..1050 125 50 12.200 1,18 1,06
..1060 125 60 12.200 1,07 0,97
..1080 125 80 12.200 1,04 0,94
..1120 125 120 12.200 1,04 0,94
..1150 125 150 12.200 1,04 0,94
..1180 125 180 12.200 1,04 0,94
Art. L15 410 ..1220 125 220 12.200 1,04 0,94
pagina 686
Disco fibrato Combiclick® abrasivo corindone
Z-COOL
Disco fibrato con attacco Combiclick® innovativo attacco rapido che
permette la sostituzione in tempi rapidissimi. Abrasivo: corindone allo
zirconio Z, adatti all’asportazione in sgrossatura di grandi quantità di
Art. L15 425 pagina 687
materiale, con macchine portatili potenti con forti pressioni di contatto,
per acciai legati, bonificati e fusioni di acciaio. Disco fibrato con attacco Combiclick® innovativo
attacco rapido che permette la sostituzione in tempi
Prezzo rapidissimi. Abrasivo: corindone allo zirconio
Codice ø disco (mm) Grana N° giri max (gir/min) € Z-COOL, adatto ad eseguire sgrossature a freddo
..0036 115 36 13.300 1,25 1,13 di grosse quantità di materiale, con macchine
..0050 115 50 13.300 1,01 0,91 portatili potenti e forti pressioni di contatto. Additivi contenuti nell’abrasivo
..0060 115 60 13.300 0,90 0,81 aumentano la capacità di asportazione e impediscono l’intasamento con
..0080 115 80 13.300 0,83 0,75 una lavorazione a freddo di acciai inossidabili e materiali non ferrosi.
..0120 115 120 13.300 0,83 0,75
..1024 125 24 12.200 1,53 1,38 Prezzo
Codice ø disco (mm) Grana N° giri max (gir/min) €
..1036 125 36 12.200 1,38 1,24
..1050 125 50 12.200 1,12 1,01 ..0036 125 36 12.200 1,67 1,50
..1060 125 60 12.200 0,98 0,89 ..0050 125 50 12.200 1,30 1,17
..1080 125 80 12.200 0,95 0,86 ..0060 125 60 12.200 1,14 1,02
..1120 125 120 12.200 0,95 0,86 ..0080 125 80 12.200 1,11 1,00
27
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

28. Disco lamellare raggiato in ossido di zirconio
Disco lamellare raggiato in ossido di zirconio per
la lavorazione dei cordoni di saldatura all’interno di
cavità, grazie alla particolare disposizione delle lamelle
garantisce indiscussi vantaggi nella lavorazione dei Acciaio
Articolo INOX
Art. L20 250 cordoni di saldatura con grandi quantità di materiale
asportato.
pagina 691 L20250
Particolarmente idoneo nella lavorazione
dell’acciaio inox.
Spessore Raggiatura ø foro Prezzo
Codice ø (mm)
(mm) (mm) (mm)
Grana N° giri max (gir/min) €
..0005 115 14 >5 22,2 40 13.300 9,05 8,15
..0010 115 16 >8 22,2 40 13.300 9,45 8,51
Disco lamellare raggiato in abrasivo ceramico
Disco lamellare raggiato in abrasivo ceramico per la
lavorazione dei cordoni di saldatura all’interno di cavità,
grazie alla particolare disposizione delle lamelle garantisce
indiscussi vantaggi nella lavorazione dei cordoni di saldatura
Art. L20 255 con grandi quantità di materiale asportato. L’abrasivo Acciaio
ceramico garantisce una smerigliatura estremamente fredda Articolo Acciaio INOX
garantendo quindi ottimi risultati senza causare danni termici
al materiale. pagina 691 L20255
Particolarmente idoneo nella lavorazione dell’acciaio inox.
Spessore Raggiatura ø foro Prezzo
Codice ø (mm)
(mm) (mm) (mm)
Grana N° giri max (gir/min) €
..0005 115 14 >5 22,2 60 13.300 11,00 9,90
..0010 115 16 >8 22,2 60 13.300 11,35 10,22
..0015 125 14 >5 22,2 60 12.200 11,10 9,99
..0020 125 16 >8 22,2 60 12.200 11,45 10,31
Disco lamellare raggiato in corindone A
Disco lamellare raggiato in abrasivo corindone A per
la lavorazione dei cordoni di saldatura all’interno di
cavità.Particolarmente idoneo nella lavorazione Alluminio
Articolo e leghe
dell’alluminio.
Art. L20 260
pagina 691 L20260
Spessore Raggiatura ø foro Prezzo
Codice ø (mm)
(mm) (mm) (mm)
Grana N° giri max (gir/min) €
..0005 115 16 >8 22,2 40 13.300 10,90 9,81
..0010 125 16 >8 22,2 40 12.200 11,20 10,08
28
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

29. Chiave combinata a cricchetto Serie di chiavi maschio piegate
lunghe a testa sferica Torx®
Art. N05 731
pagina 772 Art. N20 889 pagina 826
Chiave combinata a testa poligonale con cricchetto, DIN 3110, ISO
3318, testa poligonale piegata di 15°, angolo di ripresa 5°, forchetta
inclinata di 15°, in acciaio al cromo vanadio, esecuzione cromata.
Serie di chiavi maschio piegate lunghe a testa sferica Torx®, in acciaio
al cromo vanadio, lato lungo con testa sferica, esecuzione nichelata,
verniciatura con colore differenziato per ogni misura, profilo fresato.
La testa sferica permette di operare con inclinazione fino a 20°.
Misura Prezzo
Codice
(mm)
L (mm) a2 (mm) a1 (mm) N° denti €
..0005 8 140 4 6,5 72 6,35 5,08
..0015 10 158 4,8 7,3 72 7,35 5,88
..0030 13 178 5,8 8,6 72 7,55 6,04
Prezzo
..0050 17 225 7,2 10,3 72 11,20 8,96 Codice Pezzi Esagono (mm) Confezione €
..0060 19 247 8,2 11,2 72 11,15 8,92
T9-T10-T15-T20-T25-
..0005 8 supporto in plastica 31,30 25,04
T27-T30-T40
Chiave combinata a cricchetto
reversibile Serie di giraviti
Art. N05 749 pagina 772 Art. N25 354
pagina 833
Chiave combinata a testa poligonale con cricchetto reversibile e leva Serie di giraviti per viti con intaglio Art. N25 261 e per
di inversione integrata, DIN 3110, ISO 3318, testa poligonale piegata viti con impronta a croce Phillips® Art. N25 285, a
di 15°, angolo di ripresa 5°, forchetta inclinata di 15°, in acciaio al cromo lama esagonale ed esagono di manovra, in acciaio
vanadio, esecuzione cromata. legato, superficie rivestita e punta brunita, calotta
integrata nell'impugnatura per utilizzo con utensili
a percussione, impugnatura ergonomica bimateriale
antiscivolo.
Misura Prezzo Prezzo
Codice
(mm)
L (mm) a2 (mm) a1 (mm) N° denti € Codice Pezzi Misure €
..0005 8 140 4 6,5 72 9,45 7,56
..0015 10 158 4,8 7,3 72 10,35 8,28 ..0160 6 3,5x80-4,5x90 5,5x100-7x125-PH1-PH2 26,50 21,20
..0030 13 178 5,8 8,6 72 11,20 8,96
..0050
..0060
17
19
225
247
7,2
8,2
10,3
11,2
72
72
14,40
16,15
11,52
12,92
Serie di giraviti
Serie di chiavi maschio esagonale Art. N25 354
piegate lunghe a testa sferica
Art. N20 053 pagina 823
N25 354 0031 N25 354 0036
Serie di giraviti per viti con intaglio Art. N25 265,
per viti con impronta a croce Phillips® Art. N25
Serie di chiavi maschio esagonale piegate lunghe a testa sferica, in
301 o Pozidriv® Art. N25 100, a lama esagonale
acciaio al cromo vanadio, UNI-ISO 2936 L DIN 911 L, lato lungo con
ed esagono di manovra, in acciaio legato,
testa sferica, lato corto con estremità piana e smussata, esecuzione superficie rivestita e punta brunita, impugnatura
nichelata, verniciatura con colore differenziato per ogni misura. pagina 833
ergonomica bimateriale antiscivolo.
La testa sferica permette di operare con inclinazione fino a 30°.
Prezzo
Codice Pezzi Misure Impronta €
4,5x90-5,5x100-7x130-
Prezzo ..0031 6 croce Phillips® 21,60 17,28
9x160-PH1-PH2
Codice Pezzi Esagono (mm) Confezione €
4,5x90-5,5x100-7x130-
..0036 6 croce Pozidriv® 21,60 17,28
..0005 9 1,5-2-2,5-3-4-5-6-8-10 supporto in plastica 26,70 21,36 9x160-PZ1-PZ2
29
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

30. Serie di giraviti per micromeccanica
Art. N25 385
pagina 857
Art. N25 385 0006 - Serie di giraviti per micromeccanica per viti
con intaglio e con impronta a croce Phillips®, terminale girevole per
avvitamenti di precisione, lama in acciaio al cromo vanadio, esecuzione
cromata e brunita. Fornita in confezione di plastica.
Art. N25 385 0016 - Serie di giraviti per micromeccanica per viti con
intaglio, con impronta Phillips®, con impronta Pozidriv®, ad impronta
esagonale e con testa esagonale, terminale girevole per avvitamenti
di precisione, lama in acciaio al cromo vanadio, esecuzione cromata e
brunita. Fornita in confezione di plastica.
N25 385 0006 N25 385 0016
Prezzo
Codice Pezzi Misure €
..0006 6 1,4-2-2,4-3-PH0-PH1 7,80 6,24
1-1,4-2-2,4-3-3,5-PH00-PH0-PH1-PZ1-ES/M
..0016 16 19,95 15,96
1,5-2-2,5-ES/F 3-4-5
Assortimento utensili per manutenzione ispettiva
Art. N26 527
Assortimento utensili per manutenzione ispettiva, astuccio richiudibile in
tessuto di nylon. pagina 856
L’assortimento è composto da:
- 1 artiglio prensile Art. N30 525 0011
- 1 asta flessibile con magnete Art. N25 537 0005
- 1 specchietto per ispezioni Art. N25 527 0022
- 1 specchietto 43x65 mm per Art. N25 527 0022 Prezzo
Codice Pezzi €
- 1 lampada LED a 2 batterie AAA (incluse)
- 1 asta telescopica con magnete Art. N25 526 0011 ..0600 6 59,70 47,76
Chiave dinamometrica con cricchetto reversibile
Chiave dinamometrica con cricchetto reversibile per serraggi in senso
Art. N15 330 orario, compatta per accessi difficili, coppia di serraggio regolabile,
scala di lettura in Nm, raggiunto il valore di coppia programmato la
chiave dà un segnale chiaramente udibile e sensibile. Tolleranza ± 6%
(EN ISO 6789). Chiave numerata fornita con certificato di taratura.
pagina 812
Codice Capacità (Nm) Risoluzione (Nm) Quadro (“) Lunghezza totale (mm) €
..0005 1÷5 0,05 1/4 197 273,00
Chiave dinamometrica per inserti intercambiabili 9x12
9X12
Art. N15 335
Chiave dinamometrica per inserti intercambiabili con attacco 9x12, fornita
con cricchetto reversibile, per serraggi in senso orario ed antiorario
tramite rotazione degli inserti di 180°, coppia di serraggio regolabile, scala
di lettura in Nm, raggiunto il valore di coppia programmato la chiave dà un
segnale chiaramente udibile e sensibile. Tolleranza ± 2% (EN ISO 6789).
Chiave numerata fornita con certificato di taratura. pagina 813
Codice Capacità (Nm) Risoluzione (Nm) Attacco (mm) Lunghezza totale (mm) €
..0005 5÷25 0,1 9x12 271 251,35
..0010 20÷100 1 9x12 437 256,40
30
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

31. Chiave dinamometrica elettronica digitale coppia/angolo con memoria
Art. N15 355 9X12
Chiave dinamometrica elettronica digitale coppia/angolo con 250 valori
di memoria tramite collegamento USB a PC, per inserti intercambiabili
con attacco 9x12, fornita con cricchetto reversibile, per serraggi in
senso orario ed antiorario, raggiunto il valore di coppia programmato pagina 815
la chiave dà un segnale chiaramente udibile e sensibile. Autotest e
riazzeramento valori all’accensione, preregolazione fino a 9 valori
combinati di coppia/angolo, restituisce valori continui di tracciatura o
di picco, impostazione angolo 0÷600°. Tolleranza ± 2% (EN ISO 6789).
Chiave numerata fornita con certificato di taratura.
Codice Capacità (Nm) Attacco (mm) Quadro (“) Lunghezza totale (mm) €
..0005 1,5÷30 9x12 1/4 390 543,05
..0010 6,7÷135 9x12 3/8 415 567,15
..0015 7÷135 9x12 1/2 415 567,15
Tronchesi per elettronica
Art. N30 344
pagina 866
Tronchesi per elettronica, DIN ISO 9654, in acciaio speciale per utensili,
esecuzione brunita, taglienti temperati e finemente rettificati per tagli
molto radenti, impugnature ergonomiche bimateriali, molla di ritorno
integrata.
ø max di taglio ø max di taglio Prezzo
Sezione Lunghezza
Codice
tagliente testa Testa totale (mm)
filo 220 N/mm² filo 750 N/mm² Tipo testa Tipo tagliente €
(mm) (mm)
..0006 125 0,2-1 - conica allungata
raso con durezza
20,90 18,81
60 HRC
raso con durezza
..0010 125 0,2-1 - conica allungata 60 HRC con 23,90 21,51
bloccafili
..0016 125 0,2-1,6 0,2-1,2 conica
raso con durezza
19,65 17,69
64 HRC
raso con durezza
..0020 125 0,2-1,6 0,2-1,2 conica 64 HRC con 21,90 19,71
bloccafili
31
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

34. Pinze per elettronica
Art. N30 356
pagina 862
Pinze per elettronica, DIN ISO 9655, in acciaio speciale per utensili,
esecuzione lucida a specchio, becchi con superficie di presa liscia,
impugnature ergonomiche bimateriali, molla di ritorno integrata.
Lunghezza totale Lunghezza becchi Prezzo
Codice Sezione becchi Testa
(mm) (mm)
Tipo becchi €
..0006 115 22,5 piatti 27,15 24,44
..0011 115 22,5 mezzitondi 27,15 24,44
..0016 115 22,5 tondi 27,15 24,44
..0021 115 22,5 mezzitondi piegati 29,25 26,33
..0030 145 40 mezzitondi lunghi 32,15 28,94
mezzitondi lunghi
..0040 145 35 34,65 31,19
piegati
Pinze spellafili automatiche
Art. N30 535 pagina 913
Pinze spellafili automatiche, lame in acciaio speciale sagomate in
funzione della sezione del conduttore, dispositivi sia per il bloccaggio
del filo che della lunghezza di spellatura con funzione di finecorsa, Prezzo
Codice Sezione conduttore (mm²) Lunghezza totale (mm) €
alta precisione di spellatura anche su materiali difficili come Teflon®,
silicone, Radox®, Kapton® e gomma anche a più strati, impugnature
..0010 1,5÷6 195 112,60 101,34
ergonomiche bimateriali.
Pinze universali Pinze a becchi mezzitondi lunghi
Art. N35 156 Art. N35 242
Pinze universali a becchi piatti con superficie di presa
zigrinata e tagliente per filo con durezza ca. 63 HRC,
DIN ISO 5746, in acciaio speciale per utensili, esecuzione Pinze a becchi mezzitondi lunghi con superficie di presa
fosfatata nera con testa pulita, rapporto di leva ottimizzato pagina 897
zigrinata e tagliente per filo con durezza ca. 61 HRC,
per ridurre lo sforzo, impugnature ergonomiche bimateriali. DIN ISO 5745, in acciaio al vanadio forgiato, esecuzione
Particolarmente adatta al taglio di filo in acciaio armonico. brunita con testa pulita, impugnature ergonomiche
bimateriali.
ø max di taglio ø max di taglio Prezzo pagina 892
Lunghezza
Codice
totale (mm)
filo 1800 filo 2300 €
N/mm² (mm) N/mm² (mm) ø max di taglio
Lunghezza Lunghezza becchi Prezzo
..0180 180 2,5 2 18,90 17,01 Codice filo 1800 €
totale (mm) (mm)
..0200 200 2,8 2,2 20,55 18,50 N/mm² (mm)
..0225 225 3 2,5 24,35 21,92 ..0200 200 73 2,2 24,60 22,14
34
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

35. Tronchesi a taglienti diagonali a grande effetto Sguainacavi
Art. N35 322 Art. N35 446
Tronchesi a taglienti diagonali a grande
effetto con durezza ca. 64 HRC, DIN
ISO 5749, in acciaio al cromo vanadio,
esecuzione brunita con testa pulita,
con asse ravvicinato ai taglienti per
diminuire lo sforzo di taglio, impugnature
ergonomiche bimateriali. pagina 906
pagina 920
ø max di taglio ø max di taglio ø max di taglio Prezzo Sguainacavi universale, adatto per grossi cavi multifilari, profondità di
Lunghezza
Codice
totale (mm)
filo 750 filo 1800 filo 2300 €
N/mm² (mm) N/mm² (mm) N/mm² (mm) taglio regolabile fino a 5 mm, utilizzabile per tagli longitudinali e circolari,
..0140 140 3,1 2 1,5 22,50 20,25
corpo in materiale plastico.
..0160 160 3,4 2,5 2 23,10 20,79
..0180 180 3,8 2,7 2,2 25,50 22,95
..0200 200 4,2 3 2,5 27,20 24,48 Prezzo
Codice ø cavo (mm) Lunghezza totale (mm) €
..0250 250 4,6 3,5 3 32,45 29,21
..0005 >25 150 199,35 179,42
Tronchesi a taglienti diagonali VDE
Pinze spellafili automatiche
Art. N35 327
Art. N35 491
Tronchesi a taglienti diagonali a grande effetto
con durezza ca. 64 HRC, DIN ISO 5749, in acciaio
al vanadio forgiato, esecuzione cromata lucida,
con asse ravvicinato ai taglienti per diminuire pagina 883 pagina 905
lo sforzo di taglio, impugnature ergonomiche
bimateriali VDE, conformi alla norma europea EN
Pinze spellafili automatiche con regolazione automatica in funzione
60900, per utilizzo in circuiti sotto tensione fino a
della sezione del conduttore, dispositivi per la regolazione della
1000V in corrente alternata.
pressione massima di taglio e della lunghezza di spellatura con funzione
ø max di taglio ø max di taglio ø max di taglio Prezzo
Lunghezza di finecorsa, lama tagliafili sul lato superiore della testa, sistema di
Codice
totale (mm)
filo 750 filo 1800 filo 2300 €
N/mm² (mm) N/mm² (mm) N/mm² (mm) rilascio delle lame di spellatura per evitare il danneggiamento dei fili,
..0160 160 3,4 2,5 2 31,50 28,35 impugnatura superiore ergonomica, corpo in materiale plastico.
..0180 180 3,8 2,7 2,2 34,00 30,60
..0200 200 4,2 3 2,5 36,10 32,49
..0250 250 4,6 3,5 3 46,10 41,49
Prezzo
Codice Sezione conduttore (mm²) €
Cesoie per cavi e funi di acciaio
..0005 0,03÷10 86,00 77,40
..0010 coppia lame di ricambio 16,45 14,81
Art. N35 421
Cesoie per cavi e funi di acciaio, in acciaio al cromo
vanadio, esecuzione brunita con testa pulita, taglienti
con durezza ca. 64 HRC, molla di richiamo con fermo
di chiusura, doppio profilo interno per il crimpaggio di pagina 917
cavi Bowden e dei terminali di funi metalliche, manici
ergonomici rivestiti in plastica.
ø max di taglio Sezione max Prezzo
Lunghezza ø max di taglio
Codice
totale (mm) fune (mm)
filo armonico conduttore €
(mm) (mm²)
..0190 190 6 2,5 10 36,00 32,40
35
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

36. Pinze crimpatrici per terminali
e capicorda
Pinze crimpatrici per terminali a bussola e capicorda,
isolati e non, in acciaio al cromo vanadio, esecuzione
brunita, modello a cremagliera con innesto laterale e
riapertura automatica delle ganasce a compressione
ultimata, caricatore con 3 matrici intercambiabili,
cambio rapido delle matrici, qualità di crimpaggio
pagina 908
costante grazie a profili di precisione e dispositivo
di arresto forzato (sbloccabile), impugnature
ergonomiche bimateriali.
Art. N35 511
Denominazione Sezione conduttore AWG Lunghezza totale Prezzo
Codice Connettore connettore (mm2) (mm) €
capicorda non isolati
0,5÷6 20÷10 250
4,8÷6,3
terminali a bussola
..0003
46228/1 e 4
0,25÷6 20÷10 250 201,45 181,3
capicorda preisolati 0,5÷6 23÷10 250
Pinze crimpatrici per terminali e capicorda
Pinze crimpatrici per terminali a bussola e capicorda,
isolati e non, in acciaio al cromo vanadio, esecuzione
brunita, modello a cremagliera con innesto laterale e
riapertura automatica delle ganasce a compressione
ultimata, caricatore con 5 matrici intercambiabili,
cambio rapido delle matrici, qualità di crimpaggio
costante grazie a profili di precisione e dispositivo
di arresto forzato (sbloccabile), impugnature
ergonomiche bimateriali. pagina 908
Art. N35 511
Denominazione Sezione conduttore AWG Lunghezza totale Prezzo
Codice Connettore connettore (mm2) (mm) €
capicorda non isolati
0,5÷6 20÷10 250
4,8÷6,3
connettori di testa non
0,5÷6 20÷10 250
isolati
terminali a bussola
..0005
46228/1 e 4
0,25÷6 23÷10 250 262,50 236,25
capicorda preisolati 0,5÷10 20÷7 250
capicorda non isolati 1,5÷4 15÷11 250
Pinze regolabili a cerniera Pinze regolabili a cerniera
Art. N35 593 Art. N35 606
Pinze regolabili a cerniera chiusa, DIN ISO 8976, Pinze regolabili a cerniera chiusa, DIN
in acciaio al cromo vanadio, esecuzione fosfatata ISO 8976, in acciaio al cromo vanadio,
con testa pulita, ganasce dentate con durezza esecuzione fosfatata con testa pulita, 9
pagina 901 posizioni di regolazione, ganasce dentate
ca. 61 HRC, protezione di sicurezza in fase di
bloccaggio, perno scorrevole su doppia cerniera, con durezza ca. 61 HRC, protezione di
pagina 901
regolazione rapida direttamente sul pezzo sicurezza in fase di bloccaggio, perno
mediante pulsante, manici rivestiti in plastica. scorrevole su doppia cerniera, manici
rivestiti in plastica.
Lunghezza Apertura max Posizioni di Prezzo
Codice
totale (mm) regolazione €
(mm)
..0125 125 27 11 19,60 17,64 Prezzo
Apertura max
..0150 150 30 11 19,90 17,91 Codice Lunghezza totale (mm) €
(mm)
..0180 180 36 18 20,95 18,86 ..0180 180 36 15,70 14,13
..0250 250 46 25 22,30 20,07 ..0250 250 46 16,80 15,12
..0300 300 60 30 30,65 27,59 ..0300 300 60 25,15 22,64
36
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

37. Chiave universale per quadri ed armadi elettrici Chiave universale per quadri ed armadi elettrici
Art. N35 601 Art. N35 601
pagina 912 pagina 912
Lunghezza Prezzo
Codice totale € Chiave universale per quadri ed armadi elettrici, profili delle chiavi in
(mm) (mm) (mm) (mm) pressofusione di zinco, con clip di fissaggio, 4 diversi profili di chiavi con
bussole reversibili ed orientabili. Rilevatore di tensione senza contatto
..0010 5/6/8 9 3-5 145 26,20 23,58
con display a LED per c.a. da 50÷600 V, con autotest, controllo batteria.
Impiego: armadi e quadri elettrici, cassette di distribuzione per gas, acqua
Chiave universale per quadri ed armadi elettrici, profili delle chiavi in ed elettricità, impianti di climatizzazione e ventilazione degli edifici, valvole
pressofusione di zinco, con clip di fissaggio, 4 diversi profili di chiavi di arresto. Include 1 inserto con attacco 1/4” per viti con impronta a croce
con bussole reversibili ed orientabili. Impiego: armadi e quadri elettrici, Phillips® PH 2, sede portainserti magnetica e sede supplementare per
cassette di distribuzione per gas, acqua ed elettricità, impianti di un secondo inserto all’interno di un profilo chiave, corpo utensile in resina
climatizzazione e ventilazione degli edifici, valvole di arresto. Include sintetica rinforzata in fibra di vetro.
1 inserto con attacco 1/4” per viti con impronta a croce Phillips® PH
2, sede portainserti magnetica e sede supplementare per un secondo
inserto all’interno di un profilo chiave, corpo utensile in resina sintetica
rinforzata in fibra di vetro.
Chiave universale per quadri ed armadi elettrici
Lunghezza Prezzo
Codice totale €
(mm) (mm) (mm) (mm)
..0020 6/8 9 3-5 155 37,90 34,11
Art. N35 601
pagina 912
Chiave universale per quadri ed armadi elettrici, profili delle chiavi in
pressofusione di zinco, con clip di fissaggio, 3 diversi profili di chiavi con
bussole reversibili ed orientabili. Impiego: armadi e quadri elettrici, cassette
di distribuzione per gas, acqua ed elettricità, impianti di climatizzazione e
ventilazione degli edifici, impianti di riscaldamento e sanitari, infissi. Include
1 inserto con attacco 1/4” per viti con impronta a croce Phillips® PH 2,
sede portainserti magnetica e sede supplementare per un secondo inserto
all’interno di un profilo chiave, corpo utensile in resina sintetica rinforzata in
fibra di vetro.
Lunghezza Prezzo
Codice totale €
(mm) (mm) (mm) (mm)
..0015 5/8 9 6/7/8/9 145 26,20 23,58
37
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

38. Pinze a becchi diritti per anelli elastici interni Pinze a becchi piegati a 90° per anelli elastici
interni
Art. N35 619
Pinze a becchi diritti, DIN ISO 5256 forma C, in acciaio al cromo vanadio, Art. N35 626
punte in acciaio per molle inserite con processo di deformazione Pinze a becchi piegati a 90°, DIN ISO 5256 forma D, in acciaio al
a caldo, per anelli elastici interni in applicazioni con elevate cromo vanadio, punte in acciaio per molle inserite con processo di
sollecitazioni, esecuzione fosfatata grigia, punte leggermente divergenti deformazione a caldo, per anelli elastici interni in applicazioni con
per una migliore tenuta dell’anello, manici rivestiti in plastica. elevate sollecitazioni, esecuzione fosfatata grigia, punte leggermente
divergenti per una migliore tenuta dell’anello, manici rivestiti in plastica.
pagina 888
pagina 888
Prezzo
Codice Per ø albero (mm) Lunghezza totale (mm) €
Prezzo
..0005 8÷13 140 15,20 13,68
Codice Per ø albero (mm) Lunghezza totale (mm) €
..0010 12÷25 140 15,20 13,68 ..0005 8÷13 130 17,35 15,62
..0015 19÷60 180 16,05 14,45 ..0010 12÷25 130 17,35 15,62
..0020 40÷100 225 18,05 16,25 ..0015 19÷60 165 17,55 15,80
..0025 85÷140 320 31,00 27,90 ..0020 40÷100 210 19,40 17,46
..0025 85÷140 305 33,15 29,84
Pinze a becchi diritti per anelli elastici esterni
Pinze a becchi piegati a 90° per anelli elastici
esterni
Art. N35 622
Pinze a becchi diritti, DIN ISO 5254 forma A, in acciaio al cromo vanadio,
Art. N35 628
punte in acciaio per molle inserite con processo di deformazione a caldo,
Pinze a becchi piegati a 90°, DIN ISO 5254 forma B, in acciaio al
per anelli elastici esterni in applicazioni con elevate sollecitazioni,
cromo vanadio, punte in acciaio per molle inserite con processo di
esecuzione fosfatata grigia, punte leggermente divergenti per una
deformazione a caldo, per anelli elastici esterni in applicazioni con
migliore tenuta dell’anello, manici rivestiti in plastica.
elevate sollecitazioni, esecuzione fosfatata grigia, punte leggermente
divergenti per una migliore tenuta dell’anello, manici rivestiti in plastica.
pagina 888
pagina 888
Prezzo Prezzo
Codice Per ø albero (mm) Lunghezza totale (mm) € Codice Per ø albero (mm) Lunghezza totale (mm) €
..0005 3÷10 140 17,55 15,80 ..0005 3÷10 130 19,15 17,24
..0010 10÷25 140 16,45 14,81 ..0010 10÷25 130 18,05 16,25
..0015 19÷60 180 18,25 16,43 ..0015 19÷60 165 19,90 17,91
..0020 40÷100 225 19,90 17,91 ..0020 40÷100 210 21,75 19,58
..0025 85÷140 320 34,50 31,05 ..0025 85÷140 305 37,55 33,80
Tronchesi a taglienti diagonali a doppia leva
Art. N35 664 pagina 925
Tronchesi a taglienti diagonali a doppia leva con durezza ca. 64 HRC, DIN ISO 5743, con articolazione a ginocchiera per la
demoltiplicazione dello sforzo di taglio, in acciaio al cromo vanadio, esecuzione fosfatata, per tagliare materiali come bulloni,
chiodi, reti e tondini, molla di ritorno integrata con fermo di chiusura, impugnature ergonomiche bimateriali.
Lunghezza totale ø max di taglio filo ø max di taglio filo ø max di taglio filo ø max di taglio filo Prezzo
Codice €
(mm) 220 N/mm² (mm) 750 N/mm² (mm) 1800 N/mm² (mm) 2300 N/mm² (mm)
..0200 200 6 5,2 4 3,6 41,90 37,71
38
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

39. Tronchesi a taglienti diagonali a doppia leva
Art. N35 671 pagina 925
Tronchesi a taglienti diagonali piegati a 20° a doppia leva con durezza ca. 64 HRC, DIN ISO 5743, con articolazione a
ginocchiera per la demoltiplicazione dello sforzo di taglio, in acciaio al cromo vanadio, esecuzione fosfatata, per tagliare materiali
come bulloni, chiodi, reti e tondini, molla di ritorno integrata con fermo di chiusura, impugnature ergonomiche bimateriali.
Lunghezza totale ø max di taglio filo ø max di taglio filo ø max di taglio filo ø max di taglio filo Prezzo
Codice €
(mm) 220 N/mm² (mm) 750 N/mm² (mm) 1800 N/mm² (mm) 2300 N/mm² (mm)
..0200 200 6 5,2 4 3,6 48,20 43,38
Stereo microscopio senza oculari
Art. F03 105
pagina 570
Stereo microscopio con stativo a colonna da tavolo senza oculari si avvale della tecnologia brevettata da Vision
Enginereering che fornisce una visione stereoscopica ad alta risoluzione riducendo l’affaticamento visivo a favore
di una maggiore produttività e precisione.
Le immagini ottiche tridimensionali nitide e ad alta risoluzione consentono un’elevata visione e ispezione degli
oggetti, la maggior libertà di movimento della testa consente all’operatore di portare occhiali o lenti a contatto in
tutta comodità.
Codice Obiettivo Visione Range ingrandimento Distanza di lavoro (mm) Dimensioni LxPxH (mm) Peso (Kg) €
..0005 1x diretta 7x-40x 85 200x280x650 18 a richiesta
Endoscopio Industriale Wireless con Monitor Colore LCD
Art. F03 210
Endoscopio con videocamera, sensore immagine 1/12”, alimentazione 4 pile AA pagina 567
(non incluse). Monitor:
- Schermo display: 3,5” a colori TFT-LCD Wireless
- Risoluzione: 640x480 pixels
- Collegamento wireless
- Registrazione foto e filmati su mini SD card
- Porta USB e cavo di collegamento per trasferimento a/da PC di foto e filmati
- Uscita video A/V
- Alimentazione: batterie Li ricaricabili.
Campi di utilizzo: controllo interno crepe, lettura del numero di serie all’interno di apparecchiature, recupero oggetti
persi, controllo interno di tubi e cavità murarie, ispezione interna di apparecchiature, localizzazione di cavi e tubi,
controllo e sondaggi di connettori e prese elettriche, analisi ispettive e controllo qualità, controllo coibentazioni,
ispezione interna organi motore.
Contenuto valigetta: pistola, monitor, sonda da 5,5 mm, corredata di specchio 45° per visione laterale.
Prezzo
Codice ø telecamera (mm) Lunghezza tubo (m) Angolo visuale (°) Illuminazione €
..0005 5,5 1 60 4 LED bianchi 750,00 675,00
Endoscopio Industriale Wireless con Monitor Colore LCD
Art. F03 215
Endoscopio con videocamera, sensore immagine 1/4” CMOS,
alimentazione 4 pile AA (non incluse). Monitor:
- Schermo display: 3,5” a colori TFT-LCD Wireless pagina 567
- Risoluzione: 640x480 pixels
- Collegamento wireless
- Registrazione foto e filmati su mini SD card
- Porta USB e cavo di collegamento per trasferimento a/da PC di foto e filmati
- Uscita video A/V
- Alimentazione: batterie Li ricaricabili.
Campi di utilizzo: controllo interno crepe, lettura del numero di serie all’interno di apparecchiature, recupero oggetti persi,
controllo interno di tubi e cavità murarie, ispezione interna di apparecchiature, localizzazione di cavi e tubi, controllo e sondaggi
di connettori e prese elettriche, analisi ispettive e controllo qualità, controllo coibentazioni, ispezione interna organi motore.
Contenuto valigetta: pistola, monitor, sonda da 17 mm e 9 mm, estensione 1 m, corredate da specchio, gancio e magnete.
Prezzo
Codice ø telecamera (mm) Lunghezza tubo (m) Angolo visuale (°) Illuminazione €
..0005 9/17 1 30/45 4 LED bianchi 349,00 314,10
39
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

40. Durometro digitale
Art. F03 710 Precarico (10kgf) 98,07 N
Durometro digitale (mod. 206 EX/R), azionando il volantino 588-980-1471 N Rockwell
di base si esegue il contatto con la superficie da esaminare, Carichi di prova (60-100-150 Kgf) 98,07-588 N
azionando la leva superiore si esegue il carico e la sua Vickers (10-60-100 Kgf)
rimozione. Il risultato appare sulla scala digitale. Rockwell HRC A-B-D-E-F-G-H-K
Campo d’impiego: per tutti i materiali, ferro, acciaio, ghisa, Prove realizzabili
Vickers HV10; HV60; HV100
bronzo, alluminio, leghe di metallo, plastiche rigide e soffici.
Spessori superiori a 0,6 mm. Precisione Conforme alle norme EN-ISO
6506-2 / 6507-2 / 6508-2
Selezione carichi Manuale
Lettura Digitale Rockwell 9 scale
Risoluzione di lettura 0,1 HR
Peso sopportabile 1000 Kg
pagina 576 Dimensione incudine ø 60 mm piana
Altezza utile Peso con imballo Dimensioni imballo
Codice
(mm)
Profondità utile (mm) Uscita dati Alimentazione Peso (Kg)
(Kg) (mm) €
..0005 215 190 RS 232 C 100÷240V 50÷60Hz - 12VA 65 85 370x600x1020 a richiesta
Calibro digitale a corsoio Quick-Start
Art. F05 073
Calibro digitale a corsoio, con display a cristalli liquidi, struttura in
acciaio inossidabile temprato, superfici di misurazione rettificate, vite di
bloccaggio superiore, precisione secondo norma DIN 862.
Funzioni elettroniche:
- Nuova tecnologia Quick-Start pagina 578
Uscita dati interfacciabile con sistemi:
- RS 232 cavo cod. F03 843 0005
- Digimatic cavo cod. F03 843 0010
- USB cavo cod. F03 843 0015 F05 073 2005
Batteria cod. F03 860 0005
Base cod. F05 830 0005
F05 073 2005 - Punte incrociate lunghe 40 mm
DIN Conversione
INOX RS232 Digimatic USB
862 mm/"
Prezzo
Codice Campo di misura (mm) Altezza cifre (mm) Lunghezza becchi (mm) Risoluzione (mm) Asta di profondità Uscita dati €
..0005 0÷150* 7,5 40 0,01 ø 1,5 mm no 99,00 89,10
..0010 0÷150* 7,5 40 0,01 rettangolare no 99,00 89,10
..1003 0÷150* 7,5 40 0,01 ø 1,5 mm si 129,00 116,10
..1005 0÷150* 7,5 40 0,01 rettangolare si 129,00 116,10
..1010 0÷200 7,5 40 0,01 rettangolare si 162,00 145,80
..1015 0÷300 7,5 60 0,01 no si 208,00 187,20
..2005 0÷150 7,5 40 0,01 ø 1,5 mm si 349,00 314,10
*Fornito con certificato di taratura.
Calibro digitale a corsoio Quick-Start doppia guida prismatica
Art. F05 075
Calibro digitale a corsoio, doppia guida prismatica, con display a cristalli
liquidi, struttura in acciaio inossidabile temprato, superfici di misurazione
rettificate, vite di bloccaggio superiore, precisione secondo norma DIN 862.
DIN
Funzioni elettroniche: Uscita dati interfacciabile con sistemi: INOX RS232 Digimatic USB
862
- Nuova tecnologia Quick-Start - RS 232 cavo cod. F03 843 0005
- Digimatic cavo cod. F03 843 0010
Conversione
Batteria cod. F03 860 0005 - USB cavo cod. F03 843 0015
mm/" pagina 579
Base cod. F05 830 0005
Prezzo
Codice Campo di misura (mm) Altezza cifre (mm) Lunghezza becchi (mm) Risoluzione (mm) Asta di profondità Uscita dati €
..0005 0÷150* 7,5 40 0,01 ø 1,5 mm no 162,00 145,80
..0010 0÷150* 7,5 40 0,01 ø 1,5 mm si 167,00 150,30
*Fornito con certificato di taratura.
40
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

41. Calibro a corsoio
F05 400
Art. F05 400 ÷ Art. F05 410
Calibro a corsoio in acciaio inossidabile, parti di lettura cromate satinate, con
lettura esente da errore di parallasse, punte incrociate, parte posteriore
con tabella di conversione filetti, precisione secondo norma DIN 862.
Base art. F05 830 0005.
F05 410
DIN
INOX
pagina 584 862
Lunghezza becchi F05 400 Prezzo Tipo di F05 410 Prezzo
Codice Campo di misura (mm) Risoluzione (mm) Asta di profondità Tipo di bloccaggio
(mm) € bloccaggio €
..0005 0÷150 40 0,05 rettangolare a leva 26,40 23,76 vite inferiore 26,40 23,76
Calibro a corsoio in lega leggera con doppi becchi
Calibro a corsoio da officina, parti di lettura cromate satinate, struttura
Norma
interna
INOX in alluminio anodizzato antiusura e antigraffio con durezza 1100 HV,
Art. F05 645 becchi di misura e punte in acciaio inossidabile temprato con superfici
di contatto rettificate, scorrimento leggero grazie alla guida doppia
prismatica a V, precisione secondo norma interna.
pagina 589
Campo di misura Lunghezza becchi Misura interna minima Prezzo
Codice
(mm) (mm)
Risoluzione (mm) Tipo di bloccaggio
(mm) €
..0003 0÷300 90 0,02 vite superiore 20 299,00 269,10
..0005 0÷500 150 0,02 vite superiore 20 472,00 424,80
..0010 0÷800 150 0,02 vite superiore 20 631,00 567,90
..0015 0÷1000 150 0,02 vite superiore 20 739,00 665,10
..0020 0÷1500 200 0,05 vite superiore 20 1918,00 1726,20
..0025 0÷2000 200 0,05 vite superiore 20 2233,00 2009,70
Calibro digitale a corsoio da officina Quick-Start
Art. F05 659 ÷ Art. F05 658
F05 659
Calibro digitale a corsoio da officina, con display a cristalli liquidi,
struttura in acciaio inossidabile temprato, superfici di misurazione pagina 585
rettificate, nella versione con e senza regolazione micrometrica con
e senza punte superiori, precisione secondo norma DIN 862. Vite di
bloccaggio superiore.
F05 658
Funzioni elettroniche: Uscita dati interfacciabile con sistemi:
- Nuova tecnologia Quick-Start - RS 232 cavo cod. F03 843 0005
- Digimatic cavo cod. F03 843 0010
- USB cavo cod. F03 843 0015
DIN Conversione
INOX RS232 Digimatic USB
862 mm/"
Batteria cod. F03 860 0005
Campo Lunghezza Misura Prezzo Prezzo
Altezza cifre Risoluzione Punte Uscita Regolazione F05 659 Regolazione F05 658
Codice di misura becchi interna
(mm) (mm) superiori dati micrometrica € micrometrica €
(mm) (mm) minima (mm)
..0005 0÷300* 8,5 90 0,01 10 si si no 349,00 314,10 si 402,00 361,80
..0008 0÷500* 12,5 125 0,01 20 si si no 529,00 476,10 si 593,00 533,70
..0012 0÷800* 12,5 150 0,01 20 si si no 864,00 777,60 si 915,00 823,50
..0015 0÷1000* 12,5 150 0,01 20 si si no 1047,00 942,30 si 1052,00 946,80
*Fornito con certificato di taratura.
41
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

42. Calibro digitale a corsoio da officina Quick-Start
F05 661
Art. F05 661 ÷ Art. F05 660
Calibro digitale a corsoio da officina, con display a cristalli
liquidi, struttura in acciaio inossidabile temprato, superfici
di misurazione rettificate, nella versione con e senza
regolazione micrometrica con e senza punte superiori,
F05 660
precisione secondo norma DIN 862.
Vite di bloccaggio superiore. pagina 585
DIN Conversione
Funzioni elettroniche: Uscita dati interfacciabile con sistemi: INOX RS232 Digimatic USB
862 mm/"
- Nuova tecnologia Quick-Start - RS 232 cavo cod. F03 843 0005
- Digimatic cavo cod. F03 843 0010
- USB cavo cod. F03 843 0015
Batteria cod. F03 860 0005
Campo Lunghezza Misura Prezzo Prezzo
Altezza cifre Risoluzione Punte Uscita Regolazione F05 661 Regolazione F05 660
Codice di misura becchi interna
(mm) (mm) superiori dati micrometrica € micrometrica €
(mm) (mm) minima (mm)
..0005 0÷300* 8,5 90 0,01 10 no si no 321,00 288,90 si 368,00 331,20
..0008 0÷500* 12,5 125 0,01 20 no si no 451,00 405,90 si 519,00 467,10
..0012 0÷800* 12,5 150 0,01 20 no si no 789,00 710,10 si 849,00 764,10
..0015 0÷1000* 12,5 150 0,01 20 no si no 933,00 839,70 si 975,00 877,50
*Fornito con certificato di taratura.
Calibro digitale a corsoio grado di protezione IP67
Calibro digitale a corsoio, con display a cristalli liquidi, grado di
protezione IP 67, struttura in acciaio inossidabile temprato, superfici di
Art. F05 665 misurazione rettificate, vite di bloccaggio superiore, precisione secondo
norma DIN 862.
Funzioni elettroniche: Uscita dati interfacciabile con sistemi:
pagina 579 - interruttore accensione/spegnimento - Opto RS 232 cavo cod. F03 870 0005
- spegnimento automatico
- azzeramento in ogni posizione Batteria cod. F03 860 0005
- memorizzazione del valore misurato Base cod. F05 830 0005
(Hold function)
- commutazione mm/pollici
DIN OPTO Sistema Conversione
INOX IP 67
862 RS232 assoluto mm/"
Prezzo
Codice Campo di misura (mm) Altezza cifre (mm) Lunghezza becchi (mm) Risoluzione (mm) Asta di profondità Uscita dati €
..0005 0÷150* 6 40 0,01 rettangolare si 143,00 128,70
..0010 0÷200* 6 40 0,01 rettangolare si 209,00 188,10
*Fornito con certificato di taratura.
Calibro a corsoio
Art. F05 680
DIN
Calibro a corsoio in acciaio inossidabile, parti di lettura INOX
862
cromate satinate, punte incrociate, precisione secondo
norma DIN 862.
pagina 583
Base cod. F05 830 0005
Prezzo
Codice Campo di misura (mm) Lunghezza becchi (mm) Risoluzione (mm) Asta di profondità Tipo di bloccaggio €
..0005 0÷150 40 0,05 rettangolare a leva 18,90 17,01
..0010 0÷200 40 0,05 rettangolare a leva 30,60 27,54
..0015 0÷300 50 0,05 rettangolare a leva 61,00 54,90
Calibro a corsoio
Art. F05 685
Calibro a corsoio in acciaio inossidabile, parti di lettura cromate satinate,
scala principale ribassata, punte incrociate, parte posteriore con tabella
di conversione filetti, precisione secondo norma DIN 862.
DIN
INOX
Base cod. F05 830 0005 862
pagina 584
Prezzo
Codice Campo di misura (mm) Lunghezza becchi (mm) Risoluzione (mm) Asta di profondità Tipo di bloccaggio €
..0005 0÷150 40 0,05 rettangolare a leva 18,90 17,01
42
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

43. Calibro di profondità digitale a leva
Art. F05 725
Calibro di profondità digitale con display a cristalli liquidi, struttura in
acciaio inossidabile temprato, superfici di contatto rettificate, comando
a leva, terminale astina di misura ø 2 mm permette di misurare piccole
profondità dei fori, precisione secondo norma DIN 862.
Vite di bloccaggio.
DIN OPTO Sistema Conversione
Funzioni elettroniche: Uscita dati interfacciabile con INOX assoluto
862 RS232 mm/"
- interruttore accensione/spegnimento sistemi:
- azzeramento in ogni posizione - Opto RS 232 cavo cod. F03 870 0005
- memorizzazione del valore misurato Batteria cod. F03 860 0005
(Hold function) pagina 590
- commutazione mm/pollici
Prezzo
Codice Campo di misura (mm) Altezza cifre (mm) Lunghezza ponte (mm) Risoluzione (mm) Uscita dati €
..0005 0÷25 6 48 0,01 si 217,00 195,30
Calibro digitale a corsoio in lega leggera
Art. F05 820
Calibro digitale a corsoio con diplay a cristalli liquidi, struttura in alluminio
con profilo a V, becchi in acciaio, senza becchi di misura superiori, con
vite di bloccaggio, regolazione fine.
pagina 586
Batteria art. F03 880 0005
Campo Prezzo
Altezza cifre Lunghezza Risoluzione Misura interna Punte Regolazione Uscita
Codice di misura €
(mm) becchi (mm) (mm) minima (mm) superiori micrometrica dati
(mm)
..0005 0÷500 6 150 0,01 10 no si no 697,00 627,30
..0010 0÷1000 6 150 0,01 20 no si no 966,00 869,40
..0015 0÷1500 6 150 0,01 20 no si no 1073,00 965,70
..0020 0÷2000 6 150 0,01 20 no si no 2091,00 1881,90
Calibro di profondità digitale grado di protezione IP 65 con doppio gancio
Art. F05 860
Calibro di profondità digitale con display a cristalli liquidi, grado di
protezione IP 65, struttura in acciaio inossidabile temprato, superfici
di contatto rettificate, il doppio gancio con superfici allineate permette
di misurare nei fori, distanze, scanalature, cave e gradini, corsoio
pagina 591 reversibile, precisione secondo norma DIN 862. Vite di bloccaggio.
Funzioni elettroniche: Uscita dati interfacciabile con
- interruttore accensione/spegnimento sistemi:
- azzeramento in ogni posizione - Opto RS 232 cavo cod. F03 870 0005
- memorizzazione del valore misurato
(Hold function) Batteria cod. F03 860 0005
- commutazione mm/pollici
DIN OPTO Sistema Conversione
INOX IP 65
862 RS232 assoluto mm/"
Prezzo
Codice Campo di misura (mm) Altezza cifre (mm) Lunghezza ponte (mm) Risoluzione (mm) Uscita dati €
..0005 0÷200 6 100 0,01 si 409,00 368,10
..0010 0÷300 6 150 0,01 si 513,00 461,70
43
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

44. Micrometro digitale per esterni
Art. F10 030
Micrometro digitale con display a cristalli liquidi, superfici di contatto
in metallo duro, stelo non rotante, struttura in acciaio con guancialini
isolanti, leva di blocco, regolazione della forza di misura mediante
nottolino a frizione 5-10 N, precisione secondo norma DIN 863/1.
Funzioni elettroniche: Uscita dati interfacciabile con sistemi:
- accensione/spegnimento automatico - Opto RS 232 cavo cod. F03 870 0005 DIN OPTO Sistema Conversione
- azzeramento in ogni posizione 863/1 RS232 assoluto mm/"
- memorizzazione del valore misurato Batteria cod. F03 860 0005
(Hold function)
- preimpostazione valore
(+/- Preset function)
- memorizzazione dei valori min/max pagina 596
- commutazione mm/pollici
Prezzo
Codice Campo di misura (mm) Risoluzione (mm) Altezza cifre (mm) ø stelo (mm) Passo vite Uscita dati €
..0005 0÷25 0,001 6 8 1 si 368,00 331,20
..0010 25÷50 0,001 6 8 1 si 430,00 387,00
..0015 50÷75 0,001 6 8 1 si 482,00 433,80
..0020 75÷100 0,001 6 8 1 si 524,00 471,60
..0025 100÷125 0,001 6 8 1 si 628,00 565,20
..0030 125÷150 0,001 6 8 1 si 682,00 613,80
..0035 150÷175 0,001 6 8 1 si 738,00 664,20
..0040 175÷200 0,001 6 8 1 si 796,00 716,40
Set di micrometri per esterni
Art. F10 055
Set di micrometri per esterni, superfici di contatto in metallo duro,
struttura in acciaio con guancialini isolanti, leva di blocco, parti di lettura
cromate opache, regolazione forza di misura mediante nottolino a DIN
863/1
frizione, precisione secondo norma DIN 863/1.
pagina 597
Prezzo
Codice Campo di misura (mm) Risoluzione (mm) ø stelo (mm) Passo vite ø tamburo (mm) N° micrometri €
..0005 0÷100 0,01 6,5 0,5 18 4 101,00 90,90
..0010 0÷150 0,01 6,5 0,5 18 6 179,00 161,10
..0015 150÷300 0,01 6,5 0,5 18 6 313,00 281,70
Micrometro digitale per esterni grado di protezione IP 54
Micrometro digitale con display a cristalli liquidi, grado di protezione
IP 54, superfici di contatto in metallo duro, struttura in acciaio con
Art. F10 070 guancialini isolanti, leva di blocco, frizione incorporata nel tamburo.
Funzioni elettroniche:
- interruttore accensione/spegnimento
- spegnimento automatico
- azzeramento in ogni posizione
DIN Conversione
- commutazione mm/pollici
IP 54
863/1 mm/"
Batteria cod. F03 875 0005
pagina 595
Prezzo
Codice Campo di misura (mm) Risoluzione (mm) Altezza cifre ø stelo (mm) Passo vite Uscita dati €
..0005 0÷25 0,001 6 6,5 0,5 no 70,00 63,00
..0010 25÷50 0,001 6 6,5 0,5 no 80,00 72,00
..0015 50÷75 0,001 6 6,5 0,5 no 91,00 81,90
..0020 75÷100 0,001 6 6,5 0,5 no 104,00 93,60
..0025 100÷125 0,001 6 6,5 0,5 no 115,00 103,50
..0030 125÷150 0,001 6 6,5 0,5 no 126,00 113,40
..0035 150÷175 0,001 6 6,5 0,5 no 136,00 122,40
..0040 175÷200 0,001 6 6,5 0,5 no 146,00 131,40
44
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

45. Micrometro di profondità
Micrometro di profondità con punte in acciaio ø 4 intercambiabili, parti di
lettura cromate opache, anello di bloccaggio, regolazione forza di misura
mediante nottolino a frizione, precisione secondo norma DIN 863/2.
Art. F10 475
DIN
863/2 pagina 600
Passo vite Prezzo
Codice Campo di misura (mm) Risoluzione (mm) Lunghezza ponte (mm)
(mm)
ø tamburo (mm) N° punte €
..0005 0÷75 0,01 50 0,5 20 3 232,00 208,80
..0010 0÷100 0,01 100 0,5 20 4 256,00 230,40
..0015 0÷150 0,01 100 0,5 20 6 300,00 270,00
..0020 0÷300 0,01 100 0,5 20 12 483,00 434,70
Micrometro per interni con becchi doppi
Art. F10 480
Micrometro per interni con becchi di misura sui due lati,
superfici di contatto in metallo duro, struttura in acciaio,
parti di lettura cromate satinate, regolazione
forza di misura mediante nottolino a frizione, precisione DIN
secondo norma DIN 863. pagina 600 863
Prezzo
Codice Campo di misura (mm) Risoluzione (mm) Passo vite (mm) ø tamburo (mm) €
..0005 5÷55 0,01 0,5 20 646,00 581,40
Micrometro digitale per interni a 2/3 punte grado di protezione IP 65
Micrometro digitale con display a cristalli liquidi, grado di protezione IP
65, superfici di contatto in acciaio, riportate in metallo duro dal campo di
misura di 12,5mm, struttura in acciaio, regolazione della forza di misura
mediante nottolino a frizione, per fori passanti, dal campo di misura di
Art. F10 530 12,5mm anche per fori ciechi, precisione secondo norma DIN 863/4.
Fornito con anello di taratura.
DIN OPTO Funzioni elettroniche: - preimpostazione valore
IP 65
863/4 RS232 - accensione/spegnimento automatico (+/- Preset function)
- azzeramento in ogni posizione - memorizzazione dei valori min/max
- memorizzazione del valore misurato - funzione tolleranza
Sistema Conversione (Hold function)
assoluto
- commutazione mm/pollici
mm/"
pagina 602 Uscita dati interfacciabile con sistemi:
- Opto RS 232 cavo cod. F03 870 0010 Batteria cod. F03 860 0005
Prezzo
Codice Campo di misura (mm) Risoluzione (mm) Altezza cifre (mm) Precisione (mm) Profondità max (mm) Punti di contatto Uscita dati €
..0005 2÷2,5* 0,001 6 0,004 9 2 si 1343,00 1208,70
..0010 2,5÷3* 0,001 6 0,004 9 2 si 1343,00 1208,70
..0015 3÷4* 0,001 6 0,004 12 2 si 1343,00 1208,70
..0020 4÷5* 0,001 6 0,004 18 2 si 1343,00 1208,70
..0025 5÷6* 0,001 6 0,004 18 2 si 1343,00 1208,70
..0030 6÷8* 0,001 6 0,004 58 3 si 928,00 835,20
..0035 8÷10* 0,001 6 0,004 58 3 si 928,00 835,20
..0040 10÷12,5* 0,001 6 0,004 58 3 si 939,00 845,10
..0045 12,5÷16* 0,001 6 0,004 62 3 si 939,00 845,10
..0050 16÷20* 0,001 6 0,004 62 3 si 953,00 857,70
..0055 20÷25* 0,001 6 0,004 66 3 si 1144,00 1029,60
..0060 25÷35* 0,001 6 0,004 66 3 si 1315,00 1183,50
..0065 35÷50* 0,001 6 0,004 80 3 si 1367,00 1230,30
..0070 50÷65* 0,001 6 0,005 80 3 si 1521,00 1368,90
..0075 65÷80* 0,001 6 0,005 80 3 si 1521,00 1368,90
..0080 80÷100* 0,001 6 0,005 100 3 si 1603,00 1442,70
..0085 100÷125* 0,001 6 0,006 115 3 si 1671,00 1503,90
..0090 125÷150* 0,001 6 0,006 115 3 si 1724,00 1551,60
..0095 150÷175* 0,001 6 0,007 115 3 si 1885,00 1696,50
..0100 175÷200* 0,001 6 0,007 115 3 si 2004,00 1803,60
..0105 200÷225* 0,001 6 0,008 118 3 si 2429,00 2186,10
..0110 225÷250* 0,001 6 0,008 118 3 si 2677,00 2409,30
..0115 250÷275* 0,001 6 0,009 118 3 si 2775,00 2497,50
..0120 275÷300* 0,001 6 0,009 118 3 si 3031,00 2727,90
*Micrometro e anello di taratura forniti con certificato di controllo UKAS (riconosciuto ACCREDIA).
45
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

46. Set di micrometri digitali per interni a 2/3 punte grado di protezione IP 65
DIN OPTO
IP 65
863/4 RS232
Art. F10 535
Set di micrometri digitali con display a cristalli liquidi, grado di Sistema Conversione
assoluto mm/"
protezione IP 65, superfici di contatto in acciaio, riportate in metallo duro
dal campo di misura di 12,5 mm, struttura in acciaio, regolazione della
forza di misura mediante nottolino a frizione, per fori passanti, dal campo
di misura di 12,5 mm anche per fori ciechi, precisione secondo norma
DIN 863/4.Forniti con anelli di taratura.
Funzioni elettroniche: Uscita dati interfacciabile con sistemi:
- accensione/spegnimento automatico - Opto RS 232 cavo cod. F03 870 0010
- azzeramento in ogni posizione pagina 603
- memorizzazione del valore misurato Batteria cod. F03 860 0005
(Hold function)
- preimpostazione valore
(+/- Preset function)
- memorizzazione dei valori min/max
- funzione tolleranza
- commutazione mm/pollici
Prezzo
Codice Campo di misura (mm) Risoluzione (mm) Altezza cifre (mm) Precisione (mm) Profondità max (mm) Punti di contatto Uscita dati €
..0005 2÷6* 0,001 6 0,004 9/18 2 si 3218,00 2896,20
..0010 6÷10* 0,001 6 0,004 58 3 si 1283,00 1154,70
..0015 10÷20* 0,001 6 0,004 58/62 3 si 1552,00 1396,80
..0020 20÷50* 0,001 6 0,004 66/80 3 si 2139,00 1925,10
..0025 50÷100* 0,001 6 0,005 80/100 3 si 2379,00 2141,10
..0030 100÷150* 0,001 6 0,006 115 3 si 1996,00 1796,40
..0035 150÷200* 0,001 6 0,007 115 3 si 2668,00 2401,20
*Micrometro e anello di taratura forniti con certificato di controllo UKAS (riconosciuto ACCREDIA).
Micrometro per esterni con comparatore a leva tastatrice
Micrometro per esterni con comparatore ad alta precisione e sensibilità,
DIN stelo in acciaio inossidabile temperato e rettificato con superfici di
863/3 contatto in metallo duro lappate, struttura in acciaio pezzo unico con
guancialini isolanti, leva di blocco, parti di lettura cromate satinate,
tasto di sollevamento dell’ incudine (corsa 1,5mm) per misurazioni
Art. F10 805 ripetute, azzeramento con vite di regolazione, indicazioni delle tolleranze
regolabili su scala di grandi dimensioni di facile lettura, per misure
passa/non passa, precisione secondo norma DIN 863/3.
pagina 596
Passo vite Lettura microindicatore Prezzo
Codice Campo di misura (mm) Risoluzione (mm) ø stelo (mm)
(mm)
ø tamburo (mm)
(mm) €
..0005 0÷25 0,01 7,5 0,5 17,5 0,001 642,00 577,80
..0010 25÷50 0,01 7,5 0,5 17,5 0,001 763,00 686,70
Comparatore digitale grado di protezione IP 42
Art. F15 511
Comparatore digitale, con display a cristalli liquidi, grado
di protezione IP 42, cassa in alluminio, quadrante
girevole 280°, stelo in acciaio temperato con punta
tastatrice sostituibile M 2,5mm, codolo di serraggio ø 8 pagina 607
mm tolleranza h 6, precisione secondo norma interna.
Funzioni elettroniche: Norma
IP 42 RS232 Digimatic USB
- interruttore accensione/spegnimento interna
- azzeramento in ogni posizione
- preimpostazione valore (+/- Preset function)
- inversione della direzione di conteggio
- commutazione da misura relativa ad assoluta (ABS)
- impostazione tolleranza
- blocco singolo dei tasti
- commutazione mm/pollici Limite Prezzo
Campo di Altezza Risoluzione ø quadrante Uscita
Codice
misura (mm) cifre (mm) (mm)
d'errore
(mm) dati €
Uscita dati interfacciabile con sistemi: (mm)
- RS 232 cavo cod. F03 843 0005 ..0005 0÷12,5 11 0,001 0,005 60 si 301,00 270,90
- Digimatic cavo cod. F03 843 0010
..0010 0÷12,5 11 0,01 0,02 60 si 251,00 225,90
- USB cavo cod. F03 843 0015
..0015 0÷25 11 0,01 0,02 60 si 320,00 288,00
Asta flessibile di sollevamento cod. F03 890 0010 ..0020 0÷50 11 0,01 0,02 60 si 522,00 469,80
Batteria cod. F03 885 0005 ..0025 0÷100 11 0,01 0,02 60 si 669,00 602,10
46
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

47. Comparatore digitale grado di protezione IP 54
Norma
IP 54
interna
Art. F15 513
Comparatore digitale, con display a cristalli liquidi, grado di protezione
IP 54, cassa in alluminio, quadrante girevole 280°, stelo in acciaio RS232 Digimatic
pagina 608
temperato con punta tastatrice sostituibile M 2,5mm, codolo di serraggio
ø 8 mm tolleranza h 6, precisione secondo norma interna.
Funzioni elettroniche:
- interruttore accensione/spegnimento
- azzeramento in ogni posizione
- preimpostazione valore (+/- Preset function)
USB
- inversione della direzione di conteggio
- commutazione da misura relativa ad assoluta (ABS)
- impostazione tolleranza
- blocco singolo dei tasti Limite Prezzo
Campo di Altezza Risoluzione ø quadrante Uscita
- commutazione mm/pollici Codice
misura (mm) cifre (mm) (mm)
d'errore
(mm) dati €
Uscita dati interfacciabile con sistemi: (mm)
- RS 232 cavo cod. F03 843 0005 ..0005 0÷12,5 11 0,001 0,005 60 si 333,00 299,70
- Digimatic cavo cod. F03 843 0010 ..0010 0÷25 11 0,001 0,005 60 si 376,00 338,40
- USB cavo cod. F03 843 0015
Asta flessibile di sollevamento cod. F03 890 0010 ..0015 0÷12,5 11 0,01 0,02 60 si 281,00 252,90
Batteria cod. F03 885 0005 ..0020 0÷25 11 0,01 0,02 60 si 354,00 318,60
Comparatore combinato analogico/digitale
Comparatore combinato analogico/digitale, con display a cristalli
liquidi, e display analogico supplementare con indicazione dei limiti di
Norma
interna
IP 42 tolleranza, grado di protezione IP 42, cassa in alluminio, quadrante
girevole 280°, stelo in acciaio temperato con punta tastatrice sostituibile
M 2,5mm, codolo di serraggio ø 8 mm tolleranza h 6, precisione secondo
Art. F15 515 RS232 Digimatic norma interna.
Funzioni elettroniche:
- interruttore accensione/spegnimento
- azzeramento in ogni posizione
- preimpostazione valore (+/- Preset function)
- inversione della direzione di conteggio
Conversione
USB
mm/" pagina 608 - commutazione da misura relativa ad assoluta (ABS)
- impostazione tolleranza
- blocco singolo dei tasti
- funzioni di misura dinamiche (max, min, tr)
- commutazione mm/pollici
Uscita dati interfacciabile con sistemi:
- RS 232 cavo cod. F03 843 0005
Limite Prezzo - Digimatic cavo cod. F03 843 0010
Campo di Altezza Risoluzione ø quadrante Uscita
Codice
misura (mm) cifre (mm) (mm)
d'errore
(mm) dati € - USB cavo cod. F03 843 0015
(mm)
..0005 0÷12,5 8,5 0,001 0,005 60 si 346,00 311,40 Asta flessibile di sollevamento cod. F03 890 0010
Batteria cod. F03 885 0005
..0010 0÷25 8,5 0,001 0,005 60 si 397,00 357,30
Comparatore analogico di alta precisione Comparatore analogico
Art. F15 525 Art. F15 530
pagina 609 pagina 609
DIN Norma
879 interna
Comparatore analogico di alta precisione con meccanismo montato Comparatore analogico di precisione, cassa in metallo, protezione
su rubini, minimo errore di inversione, cassa in acciaio, stelo in acciaio antiurto, quadrante girevole con contagiri, indicatori di tolleranza
inossidabile temperato, con punta tastatrice sostituibile M 2,5mm, regolabili, stilo di misura in acciaio INOX, punta tastatore sostituibile
codolo di serraggio ø 8 mm, tolleranza h6, indici di tolleranza regolabili, M2,5 mm, codolo di serraggio ø 8 mm tolleranza h6, precisione secondo
con registrazione micrometrica, precisione secondo norma DIN 879. norma interna.
Campo di Risoluzione Corsa Scala Prezzo Campo di Risoluzione Corsa per ø quadrante Prezzo
Codice
misura (mm) (mm) libera (mm) di numerazione € Codice
misura (mm) (mm) giro (mm) (mm) €
..0005 0÷0,5 0,01 2,5 25-0-25 135,00 121,50 ..0005 0÷1 0,001 0,2 40 99,00 89,10
..0010 0÷0,1 0,001 3,0 50-0-50 165,00 148,50 ..0010 0÷5 0,001 0,2 58 120,00 108,00
47
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

48. Comparatore analogico Comparatore digitale
Art. F10 535 Art. F15 630
Comparatore analogico di precisione, cassa in metallo, Comparatore digitale, con display a cristalli liquidi,
quadrante girevole con contagiri, indicatori di tolleranza esecuzione compatta, stelo in acciaio temperato
regolabili, stilo di misura in acciaio INOX, punta tastatore con punta tastatrice sostituibile M 2,5mm, codolo di
sostituibile M2,5 mm, codolo di serraggio ø 8 mm tolleranza serraggio ø 8 mm tolleranza h 6 e fondo con asola di
h6, precisione secondo norma interna. fissaggio, precisione secondo norma interna.
Funzioni elettroniche:
- interruttore accensione/spegnimento Sistema
- azzeramento in ogni posizione assoluto
Norma - commutazione mm/pollici
pagina 609 interna
Norma
Batteria cod. F03 875 0005 pagina 608 interna
Campo di Risoluzione Corsa per ø quadrante Prezzo
Codice
misura (mm) (mm) giro (mm) (mm) €
Campo di Altezza Limite Prezzo
Risoluzione ø quadrante Uscita
..0005 0÷1 0,001 0,2 40 93,00 83,70 Codice misura cifre
(mm)
d'errore
(mm) dati €
(mm) (mm) (mm)
..0010 0÷1 0,001 0,2 58 93,00 83,70
..0005 0÷10 11 0,001 0,004 60 no 107,00 96,30
..0015 0÷5 0,001 0,2 58 97,00 87,30
Comparatore analogico Comparatore analogico a leva
Art. F15 540 Art. F15 610
Comparatore analogico di precisione, cassa Comparatore analogico a leva, cassa in metallo con
in metallo, quadranti concentrici, indicatori di 3 guide a coda di rondine per accogliere il gambo
tolleranza regolabili, stilo di misura in acciaio INOX, di attacco, quadrante girevole, inversione del senso
punta tastatore sostituibile M 2,5 mm, codolo di di misura, asta di contatto con sfera in metallo duro,
serraggio ø 8 mm tolleranza h6, precisione secondo precisione secondo norma DIN 2270.
norma interna.
DIN
Norma pagina 612 2270
pagina 610 interna
Campo di Risoluzione ø quadrante øxL Prezzo
Codice
misura (mm) (mm)
Scala
(mm) tastatore (mm) €
Campo di Risoluzione Corsa per ø quadrante Prezzo
Codice
misura (mm) (mm) giro (mm) (mm) € ..0005 0÷0,8 0,01 0÷40÷0 30 2x14,5 69,00 62,10
..0005 0÷30 0,01 1 58 84,00 75,60 ..0010 0÷0,8 0,01 0÷40÷0 40,5 2x14,5 78,00 70,20
..0010 0÷50 0,01 1 58 117,00 105,30 ..0015 0÷0,2 0,002 0÷100÷0 40,5 2x14,5 98,00 88,20
..0015 0÷80 0,01 1 58 236,00 212,40 ..0020 0÷0,5 0,01 0÷25÷0 30 2x41,2 109,00 98,10
Comparatore digitale grado di protezione IP 52
Art. F15 660 ÷ Art. F15 670
Comparatore digitale, con display a cristalli liquidi, grado di protezione
IP 52, esecuzione compatta, stelo in acciaio temperato con punta
tastatrice sostituibile M 2,5mm, codolo di serraggio ø 8 mm tolleranza h
6, precisione secondo norma interna.
Funzioni elettroniche:
- interruttore accensione/spegnimento F15 660 F15 665 F15 670
- azzeramento in ogni posizione
- inversione del senso di misura
- preimpostazione valore (+/- Preset function)
- commutazione mm/pollici Norma Conversione
Uscita dati interfacciabile con sistemi: IP 52 RS232 Digimatic USB
interna mm/"
- RS 232 cavo cod. F03 843 0005
- Digimatic cavo cod. F03 843 0010
- USB cavo cod. F03 843 0015 pagina 607
Asta flessibile di sollevamento cod. F03 890 0005
Batteria cod. F03 860 0005
Forza
Campo di Altezza ø Limite Prezzo Risoluzione Limite F15 665 Prezzo Risoluzione Limite F15 670 Prezzo
di Uscita Risoluzione
Codice misura cifre quadrante d'errore F15 660 d'errore d'errore
misura dati (mm) € (mm) € (mm) €
(mm) (mm) (mm) (mm) (mm) (mm)
(N)
..0005 0÷12,5 12 60 0,5-1 si 0,01 0,020 125,00 112,50 0,005 0,015 157,00 141,30 0,001 0,015 257,00 231,30
48
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

49. Set alesametri di precisione
Art. F25 070
Set alesametri di precisione a due punti di contatto, con sistema ad
espansione tramite ago di misura, supporto con isolamento termico,
alloggiamento per comparatori o indicatori di precisione ø 8 tolleranza
h7. Fornito senza comparatore e anello di registrazione. pagina 621
Prezzo
Codice Campo di controllo (mm) Profondità di misura (mm) N° tastatori Punti di contatto €
..0005 0,95÷1,55 13 5 con riporto in metallo duro 507,00 456,30
..0010 1,5÷4,2 17/25 10 con riporto in metallo duro 668,00 601,20
..0015 0,95÷4,2 13/17/25 15 con riporto in metallo duro 1041,00 936,90
..0020 4,15÷7,8 41/45 7 con riporto in metallo duro 755,00 679,50
..0025 7,7÷12,5 45 6 con riporto in metallo duro 718,00 646,20
..0030 4,15÷12,5 41/45 13 con riporto in metallo duro 1309,00 1178,10
..0035 12,2÷20,6 45 8 con riporto in metallo duro 887,00 798,30
..0040 4,15÷7,8 41/45 7 in acciaio cromato 478,00 430,20
..0045 7,7÷12,5 45 6 in acciaio cromato 487,00 438,30
..0050 4,15÷12,5 41/45 13 in acciaio cromato 801,00 720,90
..0055 12,2÷20,6 45 8 in acciaio cromato 583,00 524,70
Base magnetica portacomparatore Base magnetica portacomparatore
Art. F30 400 Art. F30 405
Base magnetica
portacomparatore con magnete
disinseribile mediante chiavetta,
superficie d’appoggio con
pagina 624
sagoma a V che consente
ancoraggi anche su superfici Base magnetica universale portacomparatore con due magneti, foro di
curve, braccio snodato e alloggiamento del comparatore ø 8 mm tolleranza H7.
flessibile con bloccaggio a
leva su bussola di chiusura a
eccentrico. pagina 623
Raggio Prezzo Altezza Prezzo
Dimensione base Forza di adesione Dimensione base Forza di adesione
Codice d’azione € Codice colonna €
(mm) (N) (mm) (N)
(mm) (mm)
..0005 70x45x65 600 350 103,00 92,70 ..0005 72x37 180 45 51,00 45,90
Manometro digitale
Art. F91 215
Campo di Prezzo
Classe di Attacco
Codice misura €
precisione (%) (Gas)
(bar)
..0005 1 +/-0,20 (f.s.) 1/2 Maschio 343,45 309,11
..0010 2,5 +/-0,20 (f.s.) 1/2 Maschio 343,45 309,11
IP 65 ..0015 5 +/-0,20 (f.s.) 1/2 Maschio 343,45 309,11
pagina 673
..0020 10 +/-0,20 (f.s.) 1/2 Maschio 343,45 309,11
..0025 20 +/-0,20 (f.s.) 1/2 Maschio 343,45 309,11
Manometro digitale per la misura della pressione. ..0030 50 +/-0,20 (f.s.) 1/2 Maschio 343,45 309,11
Caratteristiche: ..0035 100 +/-0,20 (f.s.) 1/2 Maschio 343,45 309,11
- lettura della temperatura ..0040 250 +/-0,20 (f.s.) 1/2 Maschio 343,45 309,11
- funzione di PICCO (positivo e negativo)
- filtro digitale programmabile ..0045 350 +/-0,20 (f.s.) 1/2 Maschio 343,45 309,11
- display LCD custom ..0050 500 +/-0,20 (f.s.) 1/2 Maschio 343,45 309,11
- batterie interne Autonomia 1 anno senza ricarica ..0055 700 +/-0,20 (f.s.) 1/2 Maschio 343,45 309,11
- DATA LOGGER
..0060 1000 +/-0,20 (f.s.) 1/2 Maschio 432,00 388,80
- contenitore in alluminio
- protezione IP65. ..0065 1500 +/-0,20 (f.s.) 1/2 Maschio 432,00 388,80
..0070 2000 +/-0,20 (f.s.) 1/2 Maschio 432,00 388,80
49
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

50. Dinamometro digitale in compressione Dinamometro digitale
Art. F91 220
Dinamometro digitale in compressione. Art. P15 600
Caratteristiche:
- unità di misura programmabili: kN, daN, N, t, kg
- funzione di PICCO (positivo e negativo)
- filtro digitale programmabile
- display LCD custom
- batterie interne Autonomia 1 anno senza ricarica
- contenitore in alluminio
- protezione IP40.
IP 20
Dinamometro digitale.
Caratteristiche:
pagina IP 40
- dimensioni e peso contenuto
673, 1016 - dotato di snodi sferici interni per allineare il carico
- funzione di PICCO (positivo e negativo)
Codice Carico nominale Risoluzione Classe di Prezzo - filtro digitale programmabile
€ - display LCD custom 25 mm
(Kg) (Kg) precisione (%) pagina 1016
..0005 100 0,01 +/-0,05 (f.s.) 669,60 602,64
- affidabile e robusto, contenitore in alluminio
- batterie interne Autonomia 1 anno senza ricarica
..0010 200 0,01 +/-0,05 (f.s.) 669,60 602,64 - protezione IP20
..0015 500 0,05 +/-0,05 (f.s.) 669,60 602,64 - autospegnimento dopo 30 min
..0020 1000 0,1 +/-0,05 (f.s.) 669,60 602,64 - completo di bauletto, grilli e telecomando.
..0025 2500 0,2 +/-0,05 (f.s.) 669,60 602,64 Carico nominale Risoluzione Classe di Prezzo
Codice €
..0030 5000 0,5 +/-0,05 (f.s.) 669,60 602,64 (Kg) (Kg) precisione (%)
..0005 500 0,1 +/-0,05 (f.s.) 702,00 631,80
..0010 1000 0,2 +/-0,05 (f.s.) 702,00 631,80
..0015 3000 0,2 +/-0,05 (f.s.) 745,20 670,68
..0020 6500 1 +/-0,05 (f.s.) 745,20 670,68
..0025 9500 2 +/-0,05 (f.s.) 928,80 835,92
Giacca impermeabile Giacca impermeabile
Art. S02 005 Art. S02 010
pagina 1191
pagina 1191
Giacca impermeabile e traspirante, a 2 strati Giacca impermeabile e traspirante
laminati, 100% poliestere, rivestimento in (800 mvp), cappuccio antivento
poliuretano, interamente foderata, cuciture removibile con bottoni a pressione,
nastrate, cappuccio staccabile, coulisse polsini con regolazione in velcro,
in vita e all’orlo, cerniera con doppia patta 2 tasche laterali con zip, 2 tasche
antivento con velcro, 2 tasche sul petto con sul petto con patta, 1 tasca per
patta e cerniera, 2 tasche laterali con patta cellulare, 1 tasca interna sul
e zip supplementare, 1 tasca aggiuntiva per petto. Materiale esterno: 96%
cellulare con pieghe invertite, 1 taschino sulla poliestere, 4% elastan. Fodera:
manica sinistra, 1 tasca interna con zip, 1 100% poliestere. Imbottitura: 100%
tasca supplementare con chiusura in velcro poliestere.
per cappuccio. Conforme alle normative EN
340:2003, EN 343:2003, classe 3/3.
Prezzo Prezzo
Codice Misura Colore € Codice Misura Colore €
..0005 S nero/grigio 109,00 87,20 ..0005 S blu navy/nero 74,95 59,96
..0010 M nero/grigio 109,00 87,20 ..0010 M blu navy/nero 74,95 59,96
..0015 L nero/grigio 109,00 87,20 ..0015 L blu navy/nero 74,95 59,96
..0020 XL nero/grigio 109,00 87,20 ..0020 XL blu navy/nero 74,95 59,96
..0025 XXL nero/grigio 109,00 87,20 ..0025 XXL blu navy/nero 74,95 59,96
50
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

51. Giacca sportiva impermeabile
Art. S02 015
pagina 1192
Giacca sportiva impermeabile e traspirante (800 Prezzo
mvp), antivento, cappuccio a scomparsa nel Codice Misura Colore €
collo, removibile con bottoni, con portachiavi,
polsini con regolazione a velcro, 2 tasche laterali ..0005 S blu navy/nero 74,95 59,96
con zip, 2 tasche sul petto con patta, 1 tasca ..0010 M blu navy/nero 74,95 59,96
per cellulare, 1 tasca interna sul petto. Materiale ..0015 L blu navy/nero 74,95 59,96
esterno: 96% poliestere, 4% elastan. Fodera: ..0020 XL blu navy/nero 74,95 59,96
100% poliestere.
..0025 XXL blu navy/nero 74,95 59,96
Imbottitura: 100% poliestere.
Gilet impermeabile
Art. S02 020 pagina 1191
Gilet impermeabile sportivo e traspirante Prezzo
(800 mvp), antivento, con portachiavi, 2 ta- Codice Misura Colore €
sche laterali con zip, 2 tasche sul petto con
..0005 S blu navy/nero 47,95 38,36
patta, 1 tasca per cellulare, 1 tasca interna
sul petto.Materiale esterno: 96% poliestere, ..0010 M blu navy/nero 47,95 38,36
4% elastan. Fodera: 100% poliestere. ..0015 L blu navy/nero 47,95 38,36
Imbottitura: 100% poliestere. ..0020 XL blu navy/nero 47,95 38,36
..0025 XXL blu navy/nero 47,95 38,36
Giacca antivento e impermeabile Tuta di protezione monouso
Art. S02 025
Giacca antivento e impermeabile,
bicolore, di forma pratica, ideale
per la guida di carrelli elavatori, Art. S05 070
escavatrici e mezzi pesanti, fodera e
maniche staccabili, 2 tasche laterali
con chiusura a scatto, 2 tasche sul
petto, 1 tasca sulla manica,1 tasca
per cellulare sul petto.Materiale:
60% poliestere, 40% cotone.
Fodera: 100% acrilico. pagina 1192 pagina 1199
Prezzo
Codice Misura Colore €
..0005 S blu/argento 44,95 35,96
..0010 M blu/argento 44,95 35,96
..0015 L blu/argento 44,95 35,96
..0020 XL blu/argento 44,95 35,96 Tuta protettiva monouso, traspirante, anti-statica,
..0025 XXL blu/argento 44,95 35,96 vestibilità e comfort ottimale, di tipo 5 e 6. Peso: 60 g/m².
..0030 XXXL blu/argento 47,95 38,36 Protezione in Categoria III. Applicazioni: lavori di smaltimento amianto,
..1005 S grigio/nero 44,95 35,96 coperture e costruzione, manutenzione di metallo e vetro molatura,
..1010 M grigio/nero 44,95 35,96 verniciatura, utilizzabile per visitatore generale.
..1015 L grigio/nero 44,95 35,96
..1020 XL grigio/nero 44,95 35,96
..1025 XXL grigio/nero 44,95 35,96
..1030 XXXL grigio/nero 47,95 38,36 Prezzo
..2005 S rosso/nero 44,95 35,96 Codice Misura Colore €
..2010 M rosso/nero 44,95 35,96 ..0005 L bianco 5,50 4,40
..2015 L rosso/nero 44,95 35,96 ..0010 XL bianco 5,50 4,40
..2020 XL rosso/nero 44,95 35,96 ..0015 XXL bianco 5,50 4,40
..2025 XXL rosso/nero 44,95 35,96
..2030 XXXL rosso/nero 47,95 38,36
..3005 S blu navy/blu royal 44,95 35,96
..3010 M blu navy/blu royal 44,95 35,96
..3015 L blu navy/blu royal 44,95 35,96
..3020 XL blu navy/blu royal 44,95 35,96
..3025 XXL blu navy/blu royal 44,95 35,96
..3030 XXXL blu navy/blu royal 47,95 38,36
51
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

52. Tuta di protezione monouso in polipropilene
Art. S05 075
Tuta protettiva monouso, traspirante in polipropilene, con cappuccio in pagina 1200
gomma, vestibilità e comfort ottimale. Peso: 50 g/m². Protezione nella
categoria I. Applicazioni: generica, per polveri, sporco, riparazioni e per
visitatori.
Prezzo
Codice Misura Colore €
..0005 L bianco 2,79 2,23
..0010 XL bianco 2,79 2,23
..0015 XXL bianco 2,79 2,23
..0105 L blu 2,79 2,23
..0110 XL blu 2,79 2,23
..0115 XXL blu 2,79 2,23
Tuta/salopette Pantaloni da lavoro
Art. S05 130
Tuta/salopette, con effetto anti sporcizia e Art. S05 135
anti umidità, 2 tasche posteriori con patta, Pantaloni da lavoro, con effetto anti sporcizia
1 tasca per righello, 1 tasca sulla coscia, e anti umidità, 2 tasche posteriori con
1 tasca sul petto con vani per cellulare pattina, 1 tasca per righello, 1 tasca doppia
e penne, 2 tasche per ginocchiere in sulla coscia con taschino porta cellulare,
materiale Cordura® originale, cinturino tasche per ginocchiere in materiale
flessibile e regolabile, passanti per Cordura® originale, tasche per inserire
cintura, cinghie con inserti elastici e fibbie pagina 1197 strumenti con chiusura in velcro, passanti
a sgancio rapido, profili riflettenti sulle per cintura, profili riflettenti sulle gambe per
gambe per un lavoro sicuro. un lavoro sicuro. Materiale: 35% cotone,
Materiale: 35% cotone, 65% poliestere, 65% poliestere, peso 300 g/m².
peso 300 g/m².
Prezzo
Codice Misura Colore €
..0005 46/48 antracite/nero 64,95 51,96 pagina 1197
..0010 50 antracite/nero 64,95 51,96
..0015 52 antracite/nero 64,95 51,96 Prezzo
..0020 54 antracite/nero 64,95 51,96 Codice Misura Colore €
..0025 56 antracite/nero 64,95 51,96
..0005 46/48 antracite/nero 54,95 43,96
..0030 58/60 antracite/nero 64,95 51,96
..0010 50 antracite/nero 54,95 43,96
..0035 62/64 antracite/nero 64,95 51,96
..0015 52 antracite/nero 54,95 43,96
Giacca ..0020 54 antracite/nero 54,95 43,96
..0025 56 antracite/nero 54,95 43,96
..0030 58/60 antracite/nero 54,95 43,96
..0035 62/64 antracite/nero 54,95 43,96
Art. S05 140
pagina 1197
Polo manica corta
Giacca, con effetto anti sporcizia e anti umidità, 1
tasca applicata con patta e tasca per il cellulare, 1 Art. S05 145
tasca sul petto per penne, 2 tasche laterali, polsini
regolabili, con cerniera, profili riflettenti frontali e Polo manica corta, realizzata pagina 1198
posteriori. Materiale: 35% cotone, 65% poliestere, con materiale resistente
peso 300 g/m². e di facile manutenzione,
tasca sul petto con bottone.
Materiale: 80% cotone, 20%
poliestere, peso 200 g/m².
Prezzo Prezzo
Codice Misura Colore € Codice Misura Colore €
..0005 S antracite/nero 54,95 43,96 ..0005 S grigio 20,00 16,00
..0010 M antracite/nero 54,95 43,96 ..0010 M grigio 20,00 16,00
..0015 L antracite/nero 54,95 43,96 ..0015 L grigio 20,00 16,00
..0020 XL antracite/nero 54,95 43,96 ..0020 XL grigio 20,00 16,00
..0025 XXL antracite/nero 54,95 43,96 ..0025 XXL grigio 20,00 16,00
..0030 XXXL antracite/nero 54,95 43,96 ..0030 XXXL grigio 20,00 16,00
52
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

53. Tuta/salopette Giacca
Tuta/salopette, realizzata con materiale
resistente e di facile manutenzione, Art. S05 160
pettorina con tasca e cerniera, 2 Art. S05 155
Giacca con collo, realizzata
tasche anteriori, 2 tasche posteriori con materiale resistente e di pagina 1199
con patta a velcro e 2 tasche facile manutenzione, con profili
laterali con velcro flaps, ginocchia riflettenti sulle braccia e sulle
rinforzate con inserti in velcro per spalle, tessuto rinforzato in
ammortizzazione in tessuto Cordura® materiale Cordura® originale,
originale, vita regolabile con bottoni 2 tasche laterali, 2 tasche
pagina 1198
in metallo. Fascia extra larga con sul petto con patta, 1 tasca
passanti per il fissaggio di tasche. per cellulare. Materiali: 65%
Materiale: 65% cotone, 35% cotone, 35% poliestere, peso
poliestere, peso 305 g/m². 305 g/m².
Prezzo Prezzo
Codice Misura Colore € Codice Misura Colore €
..0005 46/48 grigio/nero 59,95 47,96 ..0005 46/48 grigio/nero 64,95 51,96
..0010 50 grigio/nero 59,95 47,96 ..0010 50 grigio/nero 64,95 51,96
..0015 52 grigio/nero 59,95 47,96 ..0015 52 grigio/nero 64,95 51,96
..0020 54 grigio/nero 59,95 47,96 ..0020 54 grigio/nero 64,95 51,96
..0025 56 grigio/nero 59,95 47,96 ..0025 56 grigio/nero 64,95 51,96
..0030 58/60 grigio/nero 59,95 47,96 ..0030 58/60 grigio/nero 64,95 51,96
..0035 62/64 grigio/nero 59,95 47,96 ..0035 62/64 grigio/nero 64,95 51,96
Guanti fiore bovina bianco bordato* Guanti palmo fiore dorso in crosta*
*Disponibili da settembre 2012 *Disponibili da settembre 2012
Art. S10 250 Art. S10 255
pagina 1207
Guanti di protezione per uso professionale in
pelle fiore, pollice ad ala, elastico stringipolso
sul dorso, bordatura con fettuccina in cotone.
Indicato per lavori di manutenzione sia leggera
che pesante, carpenteria, edilizia, officine
meccaniche, carrellisti, lavori di smerigliatura, Guanti di protezione per uso professionale,
sbavatura,manipolazione pezzi meccanici e palmo, dorso indice e dorso pollice in pelle
EN 388 EN 420
oggetti vari. fiore, dorso in pelle crosta bovina, pollice ad
Conforme alle norme EN 420:1994 e EN ala, elastico stringipolso sul dorso, bordatura
388:1994, cat. 2. con fettuccina in cotone. Indicato per lavori EN 388
di manutenzione sia leggera che pesante,
Prezzo carpenteria, edilizia, officine meccaniche,
Codice Misura Confezione (pz) € carrellisti, lavori di smerigliatura, sbavatura, pagina 1207 EN 420
manipolazione pezzi meccanici e oggetti
..0005 8 12 3,35 2,68 vari. Conforme alle norme EN 420:1994 e EN
..0010 9 12 3,35 2,68 388:1994, cat. 2.
..0015 10 12 3,35 2,68
Prezzo
..0020 11 12 3,35 2,68 Codice Misura Confezione (pz) €
Su richiesta, saremo lieti di formulare un’offerta personalizzata
per l’acquisto di quantità superiori. ..0005 8 12 3,05 2,44
..0010 9 12 3,05 2,44
Guanti in crosta verde per saldatori* ..0015 10 12 3,05 2,44
*Disponibili da settembre 2012 Su richiesta, saremo lieti di formulare un’offerta personalizzata
per l’acquisto di quantità superiori.
Art. S10 260
Guanti di protezione per uso professionale, specifici per saldatori, in pelle crosta (spessore 1,1 mm), foderati in
maglia ed in tessuto tipo jeans nella zona della manichetta, manichetta in pelle crosta lunga 13,5 cm. Indicato
per lavori di manutenzione, carpenteria metallica, manipolazione di profilati metallici, operazioni di smerigliatura
e sbavatura, manipolazione di oggetti con spigoli vivi, ruvidi, abrasivi, edilizia, pulizia impianti, lavori con
attrezzi, falegnameria, industria della ceramica e dell’edilizia, attività di magazzino, protezione da intemperie,
attività di saldatura. Conforme alle norme EN 420:1994, EN 388:1994 e EN 407, cat. 2.
Prezzo
Codice Misura Confezione (pz) €
..0005 10 12 6,55 5,24
pagina
EN 388 EN 407 EN 420
Su richiesta, saremo lieti di formulare un’offerta personalizzata per l’acquisto di quantità superiori. 1207 - 1229
53
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

54. Calzatura alta cat. S1P Calzatura bassa cat. S1P
Art. S15 300 Art. S15 305
pagina 1180 pagina 1180
Calzatura alta tipo polacco Calzatura bassa categoria
categoria di protezione S1P. di protezione S1P.
Caratteristiche: Caratteristiche:
- tomaia in pelle - tomaia in pelle
- fodera traspirante - fodera traspirante
- suola in poliuretano bidensità - suola in poliuretano bidensità
- puntale e lamina in acciaio inox. - puntale e lamina in acciaio inox.
Conforme alla norma EN 20345. Conforme alla norma EN 20345.
Categoria Peso Prezzo Categoria Peso Prezzo
Codice Misura
protezione
Colore € Codice Misura
protezione
Colore €
(Kg) (Kg)
..0038 38 S1P nero 0,58 19,05 17,15 ..0038 38 S1P nero 0,57 19,05 17,15
..0039 39 S1P nero 0,58 19,05 17,15 ..0039 39 S1P nero 0,57 19,05 17,15
..0040 40 S1P nero 0,58 19,05 17,15 ..0040 40 S1P nero 0,57 19,05 17,15
..0041 41 S1P nero 0,58 19,05 17,15 ..0041 41 S1P nero 0,57 19,05 17,15
..0042 42 S1P nero 0,58 19,05 17,15 ..0042 42 S1P nero 0,57 19,05 17,15
..0043 43 S1P nero 0,58 19,05 17,15 ..0043 43 S1P nero 0,57 19,05 17,15
..0044 44 S1P nero 0,58 19,05 17,15 ..0044 44 S1P nero 0,57 19,05 17,15
..0045 45 S1P nero 0,58 19,05 17,15 ..0045 45 S1P nero 0,57 19,05 17,15
..0046 46 S1P nero 0,58 19,05 17,15 ..0046 46 S1P nero 0,57 19,05 17,15
..0047 47 S1P nero 0,58 19,05 17,15 ..0047 47 S1P nero 0,57 19,05 17,15
Calzatura bassa cat. S1P Calzatura bassa cat. S1P SRC
Art. S15 310
Art. S15 325
pagina 1181
pagina 1180
Calzatura bassa categoria
Calzatura bassa categoria
di protezione S1P SRC.
di protezione S1P.
Caratteristiche: Caratteristiche:
- tomaia in pelle scamosciata morbida
- tomaia in pelle scamosciata
e leggera con inserti in Air-Texplus
- fodera traspirante
- fodera in materiale a tre strati con reticolo
- suola in poliuretano bidensità
di microcanali per avvolgere il piede
- puntale e lamina in acciaio inox.
e garantire traspirabilità e passaggio
Conforme alla norma EN 20345.
all’esterno dell’umidità
- suola in poliuretano monodensità
Categoria Peso Prezzo
Codice Misura Colore € - puntale in materiale polimerico
protezione (Kg)
- lamina in composito.
..0036 36 S1P grigio 0,55 19,70 17,73 Conforme alla norma EN 20345.
..0037 37 S1P grigio 0,55 19,70 17,73
..0038 38 S1P grigio 0,55 19,70 17,73 Categoria Peso Prezzo
Codice Misura
protezione
Colore €
(Kg)
..0039 39 S1P grigio 0,55 19,70 17,73
..0040 40 S1P grigio 0,55 19,70 17,73 ..0035 35 S1P SRC nero/arancione 0,43 61,80 55,62
..0041 41 S1P grigio 0,55 19,70 17,73 ..0036 36 S1P SRC nero/arancione 0,43 61,80 55,62
..0042 42 S1P grigio 0,55 19,70 17,73 ..0037 37 S1P SRC nero/arancione 0,43 61,80 55,62
..0043 43 S1P grigio 0,55 19,70 17,73 ..0038 38 S1P SRC nero/arancione 0,43 61,80 55,62
..0044 44 S1P grigio 0,55 19,70 17,73 ..0039 39 S1P SRC nero/arancione 0,43 61,80 55,62
..0045 45 S1P grigio 0,55 19,70 17,73 ..0040 40 S1P SRC nero/arancione 0,43 61,80 55,62
..0046 46 S1P grigio 0,55 19,70 17,73 ..0041 41 S1P SRC nero/arancione 0,43 61,80 55,62
..0047 47 S1P grigio 0,55 19,70 17,73 ..0042 42 S1P SRC nero/arancione 0,43 61,80 55,62
..0043 43 S1P SRC nero/arancione 0,43 61,80 55,62
..0044 44 S1P SRC nero/arancione 0,43 61,80 55,62
..0045 45 S1P SRC nero/arancione 0,43 61,80 55,62
..0046 46 S1P SRC nero/arancione 0,43 61,80 55,62
..0047 47 S1P SRC nero/arancione 0,43 61,80 55,62
54
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

55. Facciale filtrante con protezione FFP1D Facciale filtrante con protezione FFP2D
Art. S20 105 ÷ Art. S20 110 Art. S20 115 ÷ Art. S20 120
pagina 1215 S20 105 S20 110 pagina 1216
S20 115 S20 120
Facciale filtrante monouso con protezione FFP1D. Ipoallergenico e privo
di lattice, PVC e silicone. Elevato comfort respiratorio comprovato dal Facciale filtrante monouso con protezione FFP2D. Ipoallergenico e privo
superamento del test opzionale di resistenza all’intasamento con polvere di lattice, PVC e silicone. Elevato comfort respiratorio comprovato dal
di dolomite. superamento del test opzionale di resistenza all’intasamento con polvere
Livello massimo di utilizzo: può essere utilizzato in ambienti contenenti di dolomite.
aerosol solidi e/o liquidi in concentrazioni fino a 4,5 x TLV (secondo la Livello massimo di utilizzo: può essere utilizzato in ambienti contenenti
norma EN 149:2001). aerosol solidi e/o liquidi in concentrazioni fino a 12 x TLV (secondo la
Impiego: carbonato di calcio, cemento, cellulosa, metalli ferrosi, farine, norma EN 149:2001).
olii vegetali e minerali, fluidi derivanti dalla lavorazione dei metalli. Impiego: polveri, fumi e aerosol a media tossicità, carbonato di calcio,
S20 105 - versione senza valvola di espirazione. argilla, caolino, cellulosa, cotone, farine, metalli ferrosi, cemento, silicato
S20 110 - versione con valvola di espirazione a farfalla. di sodio, zolfo, fibre di vetro e plastica, carbone, metalli non ferrosi, rame,
alluminio, bario, titanio, manganese, oli vegetali e minerali, fluidi derivanti
dalla lavorazione del metallo.
S20 105 S20 110 S20 115 - versione senza valvola di espirazione.
S20 120 - versione con valvola di espirazione a farfalla.
Codice Prezzo Prezzo
€ €
S20 115 S20 120
..0005 0,94 0,85 1,60 1,44
Codice Prezzo Prezzo
€ €
Facciale filtrante con protezione ..0005 1,22 1,10 1,79 1,61
FFP2D con valvola
Facciale filtrante con protezione
FFP3D con valvola
Art. S20 125 pagina 1216
pagina 1216
Facciale filtrante monouso con protezione FFP2D, versione con valvola Art. S20 130
di espirazione a farfalla, guarnizione a tenuta totale. Ipoallergenico e
privo di lattice, PVC e silicone. Elevato comfort respiratorio comprovato Facciale filtrante monouso con protezione FFP3D, versione con valvola di
dal superamento del test opzionale di resistenza all’intasamento con espirazione a farfalla, guarnizione a tenuta totale. Ipoallergenico e privo di
polvere di dolomite. lattice, PVC e silicone. Elevato comfort respiratorio comprovato dal superamento
Livello massimo di utilizzo: può essere utilizzato in ambienti contenenti del test opzionale di resistenza all’intasamento con polvere di dolomite.
aerosol solidi e/o liquidi in concentrazioni fino a 12 x TLV (secondo la Livello massimo di utilizzo: può essere utilizzato in ambienti contenenti
norma EN 149:2001). aerosol solidi e/o liquidi in concentrazioni fino a 50 x TLV (secondo la norma EN
Impiego: polveri, fumi e aerosol a media tossicità, fumi di saldatura, 149:2001).
polveri di metalli ferrosi in genere, cemento, fibre di vetro e plastica, Impiego: polveri di legno duro, lavorazione dei metalli, industria farmaceutica,
legno duro, carbone, quarzo, metalli non ferrosi, rame, alluminio, bario, nucleare, trattamento dei rifiuti tossici, rischio biologico, protezione da fibre di
titanio, cromo, manganese, molibdeno, oli vegetali e minerali, fluidi amianto, polveri di piombo, cromo, quarzo, nickel, antiblastici, olii vegetali ed
derivanti dalla lavorazione del metallo. animali.
Prezzo Prezzo
Codice € Codice €
..0005 4,42 3,98 ..0005 5,30 4,77
Semimaschera per filtri
Art. S20 180
Semimaschera riutilizzabile (mod. Valuair) per filtri
con raccordo a baionetta. pagina 1219
Caratteristiche:
- struttura in gomma stirenica
- guarnizione morbida con elevato valore di tenuta
- foro di canalizzazione del sudore
Prezzo
- bardatura regolabile a 4 punti con cinghia monopezzo Codice €
- aggancio rapido, semplice e sicuro dei filtri con “click” di sicurezza udibile
- fornita senza filtri, vedi Art. S20 190 ..0005 16,25 14,63
55
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

56. Filtro per semimaschere e maschere Elmetto di protezione
Art. S20 190 Art. S30 005
pagina 1219 pagina 1220
Filtro a baionetta per semimaschera Art. S20 180 e maschera Art. S20
185, sistema di aggancio con “click” di sicurezza udibile, protezione Elmetto per ponteggiatori (mod. Short Peak),
combinata per: bardatura tessile, regolazione a cremagliera.
- vernici e solventi (A1) Temperatura di utilizzo Prezzo
- gas, vapori organici e polveri (A1P3, A2P3) Codice Colore
(°C) €
- gas, vapori organici ed inorganici, vapori acidi, ammoniaca e derivati
..0005 bianco -30/+50 9,80 8,82
organici amminici, polveri (ABEK1P3)
Imbracatura a 2 punti di attacco
Prezzo
Codice Protezione €
..0003 A1 4,08 3,67
..0005 A1P3 7,60 6,84
..0010 A2P3 10,45 9,41 Art. S55 033
pagina 1222
..0015 ABEK1P3 11,20 10,08
Imbracatura a 2 punti di attacco (mod.
Duraflex MA04), bretelle e cosciali in
speciale fibra estensibile rivestita in Teflon®
Inserti auricolari estremamente confortevole ed aderente al
corpo senza frizioni o costrizioni, nastro
sub-pelvico per ulteriore comfort e sicurezza,
anello a D dorsale in acciaio inossidabile,
Art. S25 165 nastro pettorale da 45 mm con fibbia in lega
leggera ad apertura rapida, punti d’attacco
dorsale e sternale rivestiti in Teflon®,
conforme alla norma EN 361.
Prezzo
Codice Misura €
pagina 1212
..0005 S 71,55 64,40
Inserti auricolari per ambienti estremamente rumorosi, ..0010 M-L 71,55 64,40
anche nelle bande di frequenza più basse forniscono
un livello eccezionalmente alto di isolamento acustico a
quasi 50 dB a 400 Hz.
Dispositivo anticaduta retrattile a richiamo
automatico autorevisionabile
Livello di Prezzo
Codice
attenuazione SNR (dB)
Confezione paia (pz) €
..0005 37 200 34,95 27,96
Art. S55 080
Inserti auricolari riutilizzabili
Art. S25 170
pagina 1225
Dispositivo anticaduta retrattile a richiamo
automatico autorevisionabile (mod. Falcon)
con cavo in acciaio galvanizzato ø 4,8 mm,
pagina 1212 carter in nylon ad alta resistenza contro gli
impatti, indicatore di caduta, meccanismo
Inserti auricolari progettati per fornire il di bloccaggio ad azione rapida con arresto
massimo comfort dell’utente durante l’uso veloce in pochi centimetri, testato ed
prolungato, la doppia flangia di design approvato anche per applicazioni orizzontali
offre comfort e buone prestazioni di tenuta, se utilizzato con gli appositi accessori
lo stelo allungato facilita l’inserimento e la opzionali, conforme alla norma EN 360.
rimozione. Il tappo è costituito da TPE.
Livello di Prezzo Prezzo
Codice
attenuazione SNR (dB)
Confezione (pz) € Codice Lunghezza fune (m) €
..0005 33 200 1,49 1,19 ..0005 10 369,35 332,42
56
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

57. Kit coperture Recuperatore per spazi
confinati
Art. S55 210
Art. S55 160 Recuperatore per spazi
confinati con carter in acciaio
compatto per prestazioni
elevate, semplicità di utilizzo
come recuperatore (recupero/
discesa) rapporto 5:1, con
indicatore di caduta, completo
pagina 1224 di moschettone a ghiera,
cavo in acciaio zincato ø 4,8
Kit coperture (mod. Titan) composto da: imbracatura Titan a 2 punti di mm (fornito senza supporto
ancoraggio con attacco dorsale e sternale (tramite asole) e dispositivo di per treppiede), conforme alle pagina 1227
tipo guidato Titan con collegamento di 30 cm, conforme alle norme EN norme EN 1496 e EN 360.
361 e EN 353-2. Prezzo
Codice Lunghezza (m) €
..0005 15 828,60 745,74
Prezzo ..0010 30 1320,05 1188,05
Codice Lunghezza fune (m) €
..0015 40 1474,35 1326,92
..0005 10 92,75 83,48
Occhiali di protezione lente incolore
Kit arresto cadute
Art. S60 310
Art. S55 165
pagina 1208
Occhiali di protezione, design sportivo,
forma avvolgente, con combinazione di
pagina 1224 colori.
Perfetto per qualsiasi applicazione. Telaio:
Kit arresto cadute (mod. Titan) composto da: tirante d’aria libero 6,75 m, altamente sviluppato, morbido adiacente
imbracatura Titan ad 1 punto di attacco dorsale, cordino con assorbitore a sopracciglia, naso ed orecchie, ottimo
di energia da 2 m con 2 moschettoni, conforme alle norme EN 355 e EN comfort. Astine: in materiale bicomponente
361. per una migliore aderenza e comodità.
Prezzo
Codice €
Prezzo ..0005 10,00 8,00
Codice €
..0005 60,10 54,09
Occhiali di protezione per saldatura
Kit di protezione
anticaduta Art. S60 320
Art. S55 170
pagina
1210, 1231
Occhiali di protezione, per saldatura DIN 5, antigraffio e
pagina 1224 antiappannamento, design sportivo, appoggio auricolare largo per
garantire una presa estrema, dorso del naso morbido.
Kit di ritenuta (mod. Titan) composto da: imbracatura a 1 punto di Conforme alla norma EN 166.
ancoraggio posteriore, cordino di trattenuta da 2 m con 2 moschettoni a
ghiera, conforme alle norme EN 361 e EN 354.
Prezzo
Codice €
Prezzo ..0005 17,00 13,60
Codice €
..0005 43,35 39,02
57
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

58. Occhiali di protezione lente incolore Lampada alogena al quarzo per macchina
utensile
Art. C90 105
pagina 553
Art. S60 335
Occhiali di protezione, supporto in
bicomponente, struttura portalenti
rigida in plastica blu, supporto
auricolare morbido in plastica grigia,
lunghezza e inclinazione regolabile
per una migliore vestibilità, lenti
antigraffio e antiappannamento.
Conforme alla norma EN 166. pagina 1209
IP 65
Prezzo
Codice €
..0005 6,00 4,80 Lampada alogena al quarzo per macchina
utensile, con lente di riflessione costruita in modo
da illuminare omogeneamente il punto di lavoro,
Occhiali di protezione lente incolore voltaggio 24 V, per lampadine da 70 W, fornito con
1,8 m di cavo elettrico. Grado di protezione IP65.
Lunghezza totale Lampadina Prezzo
Art. S60 340 Codice Esecuzione
braccia (mm) di ricambio €
.0010 Bracci corti 105 - 85,00 72,25
..0020 Bracci medi 450 - 92,00 78,20
..0030 Bracci lunghi 830 - 92,00 78,20
pagina 1209
Lampada a LED
Occhiali di protezione, con lente antigraffio e con protezioni laterali,
lunghezza dei supporti auricolari regolabile.
Conforme alla norma EN 166.
Art. C90 135
Prezzo
Codice €
..0005 6,00 4,80
Visiera
pagina 553
Art. S60 355
IP65
pagina 1212
Lampada a 6 LED da 1 W per macchina utensile, il
Visiera in policarbonato trasparente, ripiegato. Per i lavori in cui il volto
braccio tondo offre angoli di grande illuminazione,
deve essere protetto da schizzi di sostanze chimiche o da particelle
con lente di riflessione costruita in modo da illuminare
volatili. Supporto regolabile a banda elastica per tutte le dimensioni,
omogeneamente il punto di lavoro, voltaggio 24 V,
sicuro e confortevole.
fornito con 1,8 m di cavo elettrico.
Grado di protezione IP65.
Prezzo
Prezzo Codice Esecuzione Lunghezza totale bracci (mm) €
Codice Esecuzione €
..0010 Bracci corti 105 120,00 102,00
..0005 Visiera completa 22,95 18,36
..0020 Bracci medi 440 128,00 108,80
..0010 Ricambio visiera 12,00 9,60 ..0030 Bracci lunghi 800 136,00 115,60
Occhiali di protezione lente incolore
Art. S60 360
pagina 1209
Occhiali di protezione, ideali per le ispezioni
degli impianti interni, con protezione
sopracciglio e laterale, griglie di ventilazione Prezzo
integrate, indossabili sopra gli occhiali da Codice €
vista. Conforme alla norma EN 166.
..0005 2,29 1,83
58
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

59. Marcatrice elettromagnetica versione combinata
Art.C90 300
pagina 559
Marcatrice elettromagnetica versione combinata composta da testa di
marcatura e unità di comando di nuova generazione, base e colonna
registrabile completa di volantino manuale, kit per uso portatile,
finestra di marcatura 120x60 mm, font a matrice singola, doppia
e continua,marcatura, alfanumerica, lineare, circolare e angolare,
completa di porta seriale e presa usb, manuale di istruzione in lingua
italiana.
Codice Potenza (VA) Frequenza (Hz) Alimentazione elettrica (V) Temperatura di esercizio (°C) Altezza utile colonna (mm) €
..0005 300 50/60 110/220 da 0 a + 45 350 a richiesta
Marcatrice elettromagnetica versione portatile
Art.C90 305
Marcatrice elettromagnetica versione portatile composta da testa
di marcatura e unità di comando di nuova generazione, finestra di
marcatura 120x60 mm, font a matrice singola, doppia e continua,
marcatura, alfanumerica, lineare, circolare e angolare, completa di porta
seriale e presa usb, manuale di istruzione in lingua italiana.
pagina 559
Codice Potenza (VA) Frequenza (Hz) Alimentazione elettrica (V) Temperatura di esercizio (°C) €
..0005 300 50/60 110/220 da 0 a + 45 a richiesta
Transpallet manuale Avvolgicavo
Art.P90 003
Art.P30 020
Avvolgicavo particolarmente
robusto, modello in plastica
infrangibile con 4 prese di sicurezza
230 V/16 A e interruttore di
protezione da sovraccarico termico
con protezione riavvio, dispone di
pagina 1032 una robusta maniglia.
Una presa supplementare incassata
nella parte posteriore e 4 fori per IP20
Transpallet manuale robusto e maneggevole con pompa ad alto montaggio a parete. Applicazione:
rendimento con pistone cromato, doppi rulli con rullini di invito inferiori, per uso interno.
ruote in poliuretano.
Altezza dal pagina 1052
Lunghezza Larghezza
Portata suolo Peso
Codice N° rulli forche forche € Lunghezza ø tamburo Prezzo
(Kg) min/max (Kg) Codice Tipo di cavo €
(mm) (mm) cavo (m) (mm)
(mm)
..0005 2500 4 1150 550 75/190 74 a richiesta ..0100 Plastica HO5VV-F 3G1,5 10 290 22,90 18,32
Avvolgicavo
IP44
Art.P90 005
Avvolgicavo particolarmente robusto in
acciaio zincato con 4 prese di sicurezza
230 V/16 A con coperchio incernierato a pagina 1052
molla, interruttore di protezione termica
da sovraccarico con protezione riavvio,
fori di drenaggio e di torsione. Tamburo in Prezzo
Lunghezza ø tamburo
acciaio zincato telaio tubolare, maniglia Codice Tipo di cavo
cavo (m) (mm) €
con rivestimento in plastica, gestione dei
cavi brevettata per un avvolgimento pulito e ..0000 Avvolgicavo senza cavo - 290 28,30 22,64
comodo del cavo. Applicazione: adatto per ..0250 Gomma H05RR-F 3G1,5 25 290 65,60 52,48
uso interno ed esterno. ..0500 Gomma H05RR-F 3G1,5 50 290 102,50 82,00
59
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

60. Avvolgicavo
Art.P90 006
Avvolgicavo particolarmente robusto in plastica resistente con 3
prese 230 V/16 A. Protezione termica e interruttore magnetotermico
con protezione di riavvio, tamburo in acciaio zincato telaio tubolare,
maniglia con rivestimento in plastica, gestione dei cavi brevettata per un
avvolgimento pulito e comodo del cavo.
Applicazione: adatto per uso interno ed esterno. pagina 1053
Lunghezza ø tamburo Prezzo BGI
Codice Tipo di cavo
cavo (m) (mm) € IP44
608
..0400 Neoprene H07RN-F 3G1,5 40 290 96,00 76,80
..0251 Neoprene H07RN-F 3G2,5 25 290 92,90 74,32
..0401 Neoprene H07RN-F 3G2,5 40 330 147,50 118,00
Avvolgicavo
Art.P90 007
Avvolgicavo particolarmente robusto modello in plastica speciale con
3 prese 230 V/16 A. Protezione termica, interruttore magnetotermico
con protezione di riavvio. La particolare conformazione del supporto
impedisce al cavo di scivolare dietro il tamburo. Tamburo cavo su telaio
stabile doppio tubo, maniglia con rivestimento in plastica, gestione dei
cavi brevettata per un avvolgimento pulito e comodo del cavo. Grado di
protezione IP 44.
Applicazione: adatto per uso interno ed esterno.
pagina 1053
Lunghezza ø tamburo Prezzo
Codice Tipo di cavo
cavo (m) (mm) €
..0250 Neoprene H07RN-F 3G2,5 25 290 119,50 95,60 IP44
..0400 Neoprene H07RN-F 3G2,5 40 290 158,50 126,80
Avvolgicavo
Art.P90 011
Avvolgicavo particolarmente robusto ad alta resistenza, in plastica molto
flessibile, con 4 prese 230 V/16 A.
Protezione termica e interruttore magnetotermico con protezione
di riavvio, tamburo in acciaio zincato telaio tubolare, maniglia con
rivestimento in plastica, gestione dei cavi brevettata per un avvolgimento
pulito e comodo del cavo.
Applicazione: adatto per uso interno ed esterno.
pagina 1053
Lunghezza ø tamburo Prezzo
Codice Tipo di cavo
cavo (m) (mm) €
IP44
..0500 Gomma H05RR-F 3G1,5 50 290 95,80 76,64
Avvolgicavo
Art.P90 012
Avvolgicavo particolarmente robusto in plastica resistente con con 4
prese 230 V/16 A. Protezione termica e interruttore magnetotermico con
protezione di riavvio. Le uscite rimangono fisse durante l’avvolgimento e lo
svolgimento. I dispositivi collegati possono restare collegati senza alcuna
degradazione nelle linee di equipaggiamento.
Tamburo in acciaio zincato telaio tubolare, maniglia con rivestimento in
plastica, gestione dei cavi brevettata per un avvolgimento pulito e comodo
del cavo. Applicazione: adatto per uso interno ed esterno.
pagina 1053
Lunghezza ø tamburo Prezzo
Codice Tipo di cavo
cavo (m) (mm) €
..0250 Gomma H05RR-F 3G1,5 25 240 76,10 60,88
IP44
..0500 Gomma H05RR-F 3G1,5 50 290 114,00 91,20
60
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

61. Avvolgicavo
Art.P90 014
Avvolgicavo particolarmente robusto in plastica resistente con 2 prese
230 V/16 A e 1 presa 400 V/16 A 5 poli. Protezione termica e interruttore
magnetotermico con protezione di riavvio. Tamburo in acciaio zincato
telaio tubolare, maniglia con rivestimento in plastica, gestione dei cavi
brevettata per un avvolgimento pulito e comodo del cavo
Applicazione: adatto per uso interno ed esterno. pagina 1054
Lunghezza ø tamburo Prezzo
Codice Tipo di cavo
cavo (m) (mm) €
IP44
..0300 Neoprene H07RN-F 5G1,5 25 290 97,70 78,16
Avvolgicavo
Art.P90 015
Avvolgicavo particolarmente robusto in plastica resistente con 2 prese
230 V/16 A e 1 presa 400 V/16 A 5 poli. Protezione termica e interruttore
magnetotermico con protezione di riavvio. Tamburo in acciaio zincato
telaio tubolare, maniglia con rivestimento in plastica, gestione dei cavi
brevettata per un avvolgimento pulito e comodo del cavo.
Applicazione: adatto per uso interno ed esterno.
pagina 1054
Lunghezza ø tamburo Prezzo
Codice Tipo di cavo
cavo (m) (mm) €
IP44
..0300 Neoprene H07RN-F 5G2,5 25 290 131,50 105,20
Avvolgicavo
Art.P90 019
Avvolgicavo particolarmente robusto in lamiera d’acciaio zincata con
3 prese 230 V/16 A, con coperchio incernierato a molla, interruttore di
protezione termica da sovraccarico con protezione RCD riavvio e presa
16 A/30 mA. Tamburo in acciaio zincato telaio tubolare, maniglia con
rivestimento in plastica, gestione dei cavi brevettata per un avvolgimento
pulito e comodo del cavo.
Applicazione: adatto per uso interno ed esterno. Dotato di salvavita che
disconnette all’istante i conduttori attivi della rete quando si verificano
guasti e fornisce una protezione affidabile. pagina 1054
Lunghezza ø tamburo Prezzo
Codice Tipo di cavo
cavo (m) (mm) €
IP44
..0400 Neoprene H07RN-F 3G1,5 40 290 113,50 90,80
Lampada tascabile
Lampada tascabile, corpo in alluminio anodizzato
ad alta resistenza aerospaziale, compatto e robusto.
Lampadina 3-W con fascio di luce esteso convertibile in
concentrato, testa leggera attivabile per la regolazione
Art.P90 031 del fascio di luce. Fornito con batterie. pagina 1055
Prezzo
Codice Dimensioni Lxø (mm) Autonomia (h) Lumens (lm) Batteria Peso (gr) €
..0125 125X13 ca. 2,5 9 2xAAA 49 15,75 12,60
..0145 145X18 ca. 5,2 12 2xAA 107 17,35 13,88
Lampada tascabile
Lampada tascabile, corpo in alluminio anodizzato ad alta resistenza
aerospaziale, compatto e robusto, con fascio di luce esteso
convertibile in concentrato. Il raggio può essere modificato attivando
la testa. Una lampadina di ricambio è situata nel cappuccio
Art.P90 032 posteriore. Fornito senza batterie. pagina 1055
Prezzo
Codice Dimensioni Lxø (mm) Autonomia (h) Lumens (lm) Batteria Peso (gr) €
..0225 225x31 ca. 4 20 2LR14 445 27,90 22,32
..0275 275x31 ca. 4 45 3LR14 540 28,90 23,12
61
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

62. Lampada tascabile
Art.P90 033
Lampada tascabile, corpo in alluminio anodizzato ad alta resistenza
aerospaziale, compatto e robusto, dispone di contatti autopulenti ed
è resistente all’acqua. I riflettori permettono una elevata ed uniforme
luminosità e sono continuamente regolabili da fascio di luce esteso
a fascio concentrato. Una lampadina di ricambio è situata nel tappo.
Fornito senza batterie. pagina 1055
Prezzo
Codice Dimensioni Lxø (mm) Autonomia (h) Lumens (lm) Batteria Peso (gr) €
..0250 250X41 ca. 10 19 2xLR20 675 32,00 25,60
..0315 315X41 ca. 10 45 3xLR20 860 33,10 26,48
..0375 475X41 ca. 10 72 4xLR20 1040 33,60 26,88
..0495 495X41 ca. 10 136 6xLR20 1400 37,90 30,32
Pistola MultiFLOW per aria e fluidi
Art.R82 030
Pistola MultiFLOW pulisce in modo efficace le superfici con aria o fluidi
con una forza di soffiaggio ineguagliabile. É possibile ottenere un flusso
definito grazie alle impostazioni di regolazione.
L’ugello può essere regolato con un flusso dal getto sottile fino ad uno
di più ampio raggio. MultiFLOW è conforme e superiore agli standard di
sicurezza OSHA in caso di punta ostruita.
- materiale di guarnizione: NBR (Nitrile)
- temperature di utilizzo: 16 bar, da -20°C a + 60°C pagina 1172
- tipo di fluido: aria compressa e fluidi non infiammabili a base acqua.
Flusso aria Flusso acqua Livello acustico aria Pressione max di Pressione min di Peso Prezzo
Codice Connessione
esercizio (bar) scoppio (bar) €
(l/min) (l/min) (dBA) (Kg)
..0005 Adattatore Universale 200-1200 5-25 79-101 16 64 0,205 42,30 35,96
Depuratore disoleatore per lubrorefrigeranti
Art.U01 700
Depuratore disoleatore per lubrorefrigeranti, filtrare e disoleare
l’emulsione ne allunga la vita, migliora la finitura dei pezzi, permette
la diminuzione dei fumi e dei cattivi odori che inquinano l’ambiente di
lavoro.
Funzionamento: la pompa autoadescante doppio effetto a funzionamento
pneumatico aspira l’emulsione da trattare dalla superficie della vasca pagina 348
della macchina utensile per mezzo di un galleggiante.
Il liquido attraversa un filtro primario che rimuove le particelle solide
(residui metallici di lavorazione) poi attraverso l’elemento brevettato di
separazione che per coalescenza separa l’olio estraneo, l’emulsione
depurata ed ossigenata torna nella vasca della macchina. L’olio estraneo
recuperato galleggia nel serbatoio di raccolta fino a quando verrà
scaricato in un contenitore per mezzo dell’apposita valvola manuale.
Caratteristiche tecniche:
- filtro primario dotato di cartuccia in acciaio INOX, non necessita
sostituzione ma solo pulizia periodica
- elemento di separazione olio (per coalescenza) brevettato senza
manutenzione
- pompa autoadescante a doppio effetto, pneumatica
- galleggiante di dimensioni contenute per prelevare l’emulsione a sfioro
vasca completo di tubo da 2,6 m
- riduttore di pressione con manometro integrato
- vasca di raccolta in polietilene
A richiesta carrello in metallo a quattro ruote (Art. U01 700 0105).
Capacità vasca Portata regolabile max Consumo aria compressa Dimensioni LxPxH Peso Prezzo
Codice €
(l) (l/ora) (Nlitri/min) (mm) (Kg)
..0005 40 800 20 (1,5 bar) 360x360x910 25 2100,00 1890,00
62
Le condizioni di vendita per usufruire degli sconti extra sono riportate a pagina 3

64. www.cdu.net
