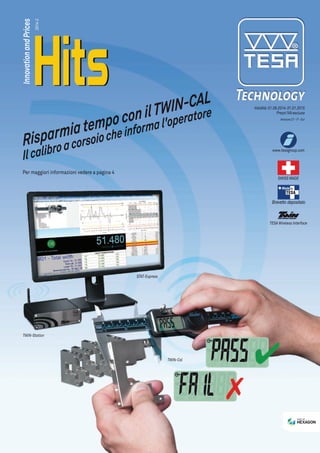

1. SWISS MADE
TESA Wireless Interface
TWIN-Station
TWIN-Cal
STAT-Express
www.tesagroup.com
InnovationandPrices
2014-2
Validità:01.09.2014-31.01.2015
Prezzi IVA esclusa
Versione 27 - IT - Eur
RisparmiatempoconilTWIN-CAL
Ilcalibroacorsoiocheinformal'operatore
Per maggiori informazioni vedere a pagina 4
Brevetto depositato

2. 2
Codice articolo Descrizione Campo di applicazione
mm
06130220 Serie IMICRO a indicazione numerica 3,5 ÷ 6,5
06130221 Serie IMICRO a indicazione numerica 6 ÷ 12
06130222 Serie IMICRO a indicazione numerica 11 ÷ 20
06130223 Serie IMICRO a indicazione numerica 20 ÷ 40
06130224 Serie IMICRO a indicazione numerica 40 ÷ 100
06130225 Serie IMICRO a indicazione numerica 100 ÷ 200
Codice articolo Descrizione Campo di applicazione
mm
00813409 Serie IMICRO a indicazione analogica 3,5 ÷ 6,5
00810000 Serie IMICRO a indicazione analogica 6 ÷ 12
00810800 Serie IMICRO a indicazione analogica 11 ÷ 20
00811500 Serie IMICRO a indicazione analogica 20 ÷ 40
00812300 Serie IMICRO a indicazione analogica 40 ÷ 100
00812600 Serie IMICRO a indicazione analogica 100 ÷ 200
Cono filettato che rispetta il prinicipio
di Abbe
Misura eseguita con un IMICRO 40 ÷ 50,codice 00812301
06130224,serie 40 ÷ 100 mm
Misura eseguita con un IMICRO 90 ÷ 100,codice 00812306
00811500,serie 20 ÷ 40 mm
SeriediIMICROanalogiciodigitali
Lafilettaturasulconodimisurariduce
drasticamenteleinfluenzedellatemperatura
- Serie complete di micrometri per interni IMICRO, campo di
misura da 3,5 a 200 mm
- Indicazione analogica o numerica
- Anelli di riscontro e prolunghe di profondità forniti con le serie
Prezzo di
listino €
Prezzo
Promo €
4404 3590
2857 2340
2945 2430
4029 3290
7170 5920
7755 6390
Prezzo di
listino €
Prezzo
Promo €
2288 1890
1263 1040
1451 1190
2092 1700
4299 3520
5138 4190
€
5920
€
1700

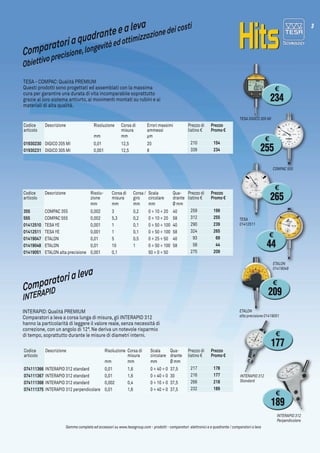

3. 3
Codice
articolo
Descrizione Risoluzione Corsa di
misura
Errori massimi
ammessi
mm mm µm
01930230 DIGICO 205 MI 0,01 12,5 20
01930231 DIGICO 305 MI 0,001 12,5 8
Codice
articolo
Descrizione Risolu-
zione
Corsa di
misura
Corsa /
giro
Scala
circolare
Qua-
drante
mm mm mm mm Ø mm
355 COMPAC 355 0,002 3 0,2 0 ÷ 10 ÷ 20 40
555 COMPAC 555 0,002 5,3 0,2 0 ÷ 10 ÷ 20 58
01412510 TESA YE 0,001 1 0,1 0 ÷ 50 ÷ 100 40
01412511 TESA YE 0,001 1 0,1 0 ÷ 50 ÷ 100 58
01419047 ETALON 0,01 5 0,5 0 ÷ 25 ÷ 50 40
01419048 ETALON 0,01 10 1 0 ÷ 50 ÷ 100 58
01419051 ETALON alta precisione 0,001 0,1 50 ÷ 0 ÷ 50
Codice
articolo
Descrizione Risoluzione Corsa di
misura
Scala
circolare
Qua-
drante
mm mm mm Ø mm
074111366 INTERAPID 312 standard 0,01 1,6 0 ÷ 40 ÷ 0 37,5
074111367 INTERAPID 312 standard 0,01 1,6 0 ÷ 40 ÷ 0 30
074111368 INTERAPID 312 standard 0,002 0,4 0 ÷ 10 ÷ 0 37,5
074111375 INTERAPID 312 perpendicolare 0,01 1,6 0 ÷ 40 ÷ 0 37,5
TESA DIGICO 305 MI
COMPAC 555
INTERAPID 312
Standard
ETALON
01419048
ETALON
alta precisione 01419051
INTERAPID 312
Perpendicolare
TESA
01412511
Comparatoriaquadranteealeva
Comparatorialeva
Obiettivoprecisione,longevitàedottimizzazionedeicosti
INTERAPID
TESA - COMPAC:Qualità PREMIUM
Questi prodotti sono progettati ed assemblati con la massima
cura per garantire una durata di vita incomparabile soprattutto
grazie al loro sistema antiurto, ai movimenti montati su rubini e ai
materiali di alta qualità.
INTERAPID:Qualità PREMIUM
Comparatori a leva a corsa lunga di misura, gli INTERAPID 312
hanno la particolarità di leggere il valore reale, senza necessità di
correzione, con un angolo di 12°. Ne deriva un notevole risparmio
di tempo, soprattutto durante le misure di diametri interni.
Gamma completa ed accessori su www.tesagroup.com - prodotti - comparatori elettronici e a quadrante / comparatori a leva
Prezzo di
listino €
Prezzo
Promo €
210 154
339 234
Prezzo di
listino €
Prezzo
Promo €
259 199
312 255
290 239
324 265
93 69
58 44
275 209
Prezzo di
listino €
Prezzo
Promo €
217 178
216 177
266 218
232 189
€
234
€
255
€
265
€
44
€
209
€
177
€
189

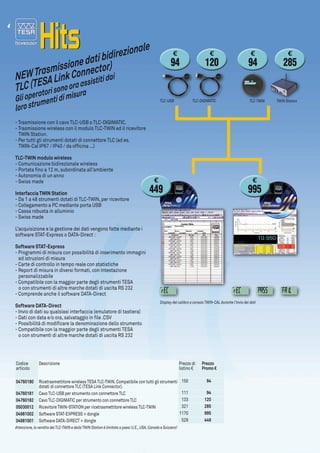

4. 4
Codice
articolo
Descrizione
04760180 Ricetrasmettitore wireless TESA TLC-TWIN.Compatibile con tutti gli strumenti
dotati di connettore TLC (TESA Link Connector).
04760181 Cavo TLC-USB per strumento con connettore TLC
04760182 Cavo TLC-DIGIMATIC per strumento con connettore TLC
05030012 Ricevitore TWIN-STATION per ricetrasmettitore wireless TLC-TWIN
04981002 Software STAT-EXPRESS + dongle
04981001 Software DATA-DIRECT + dongle
TLC-DIGIMATIC TWIN StationTLC-USB
Display del calibro a corsoio TWIN-CAL durante l'invio dei dati
TLC-TWIN
NEWTrasmissionedatibidirezionale
TLC(TESALinkConnector)
Glioperatorisonooraassistitidai
lorostrumentidimisura
- Trasmissione con il cavo TLC-USB o TLC-DIGIMATIC.
- Trasmissione wireless con il modulo TLC-TWIN ed il ricevitore
TWIN Station.
- Per tutti gli strumenti dotati di connettore TLC (ad es.
TWIN-Cal IP67 / IP40 / da officina ...)
TLC-TWIN modulo wireless
- Comunicazione bidirezionale wireless
- Portata fino a 12 m, subordinata all'ambiente
- Autonomia di un anno
- Swiss made
Interfaccia TWIN Station
- Da 1 a 48 strumenti dotati di TLC-TWIN, per ricevitore
- Collegamento a PC mediante porta USB
- Cassa robusta in alluminio
- Swiss made
L'acquisizione e la gestione dei dati vengono fatte mediante i
software STAT-Express o DATA-Direct :
Software STAT-Express
- Programmi di misura con possibilità di inserimento immagini
ed istruzioni di misura
- Carte di controllo in tempo reale con statistiche
- Report di misura in diversi formati, con intestazione
personalizzabile
- Compatibile con la maggior parte degli strumenti TESA
o con strumenti di altre marche dotati di uscita RS 232
- Comprende anche il software DATA-Direct
Software DATA-Direct
- Invio di dati su qualsiasi interfaccia (emulatore di tastiera)
- Dati con data e/o ora, salvataggio in file .CSV
- Possibilità di modificare la denominazione dello strumento
- Compatibile con la maggior parte degli strumenti TESA
o con strumenti di altre marche dotati di uscita RS 232
Attenzione,la vendita del TLC-TWIN e della TWIN Station è limitata a paesi U.E.,USA,Canada e Svizzera!
Prezzo di
listino €
Prezzo
Promo €
150 94
111 94
133 120
321 285
1170 995
529 449
€
449
€
995
€
94
€
94
€
120
€
285

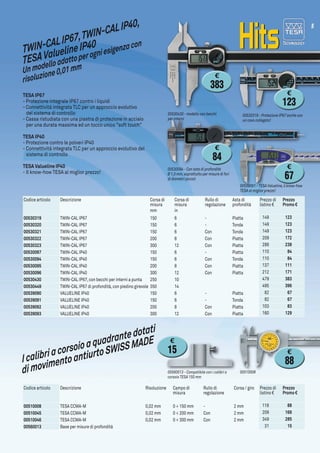

5. 5
Codice articolo Descrizione Corsa di
misura
Corsa di
misura
Rullo di
regolazione
Asta di
profondità
mm in
00530319 TWIN-CAL IP67 150 6 - Piatta
00530320 TWIN-CAL IP67 150 6 - Tonda
00530321 TWIN-CAL IP67 150 6 Con Tonda
00530322 TWIN-CAL IP67 200 8 Con Piatta
00530323 TWIN-CAL IP67 300 12 Con Piatta
00530097 TWIN-CAL IP40 150 6 - Piatta
00530094 TWIN-CAL IP40 150 6 Con Tonda
00530095 TWIN-CAL IP40 200 8 Con Piatta
00530096 TWIN-CAL IP40 300 12 Con Piatta
00530430 TWIN-CAL IP67,con becchi per interni a punta 250 10
00530449 TWIN-CAL IP67 di profondità,con piedino girevole 350 14
00539090 VALUELINE IP40 150 6 - Piatta
00539091 VALUELINE IP40 150 6 - Tonda
00539092 VALUELINE IP40 200 8 Con Piatta
00539093 VALUELINE IP40 300 12 Con Piatta
Codice articolo Descrizione Risoluzione Campo di
misura
Rullo di
regolazione
Corsa / giro
00510008 TESA CCMA-M 0,02 mm 0 ÷ 150 mm - 2 mm
00510045 TESA CCMA-M 0,02 mm 0 ÷ 200 mm Con 2 mm
00510046 TESA CCMA-M 0,02 mm 0 ÷ 300 mm Con 2 mm
00560013 Base per misure di profondità
00530319 - Protezione IP67 anche con
un cavo collegato!
00530430 - modello con becchi
per interni
00539091 - TESA Valueline,il know-how
TESA al miglior prezzo!
00560013 - Compatibile con i calibri a
corsoio TESA 150 mm
00530094 - Con asta di profondità
Ø 1,5 mm,soprattutto per misure di fori
di diametri piccoli
00510008
TWIN-CALIP67,TWIN-CALIP40,
TESAValuelineIP40
Icalibriacorsoioaquadrantedotati
dimovimentoantiurtoSWISSMADE
Unmodelloadattoperogniesigenzacon
risoluzione0,01mm
TESA IP67
- Protezione integrale IP67 contro i liquidi
- Connettività integrata TLC per un approccio evolutivo
del sistema di controllo
- Cassa ristudiata con una piastra di protezione in acciaio
per una durata massima ed un tocco unico "soft touch"
TESA IP40
- Protezione contro le polveri IP40
- Connettività integrata TLC per un approccio evolutivo del
sistema di controllo
TESA Valueline IP40
- Il know-how TESA al miglior prezzo!
Prezzo di
listino €
Prezzo
Promo €
149 123
149 123
149 123
209 172
288 238
110 84
110 84
137 111
212 171
479 383
495 396
82 67
82 67
103 83
160 129
Prezzo di
listino €
Prezzo
Promo €
118 88
209 169
349 285
31 15
€
383
€
123
€
84
€
67
€
88
€
15

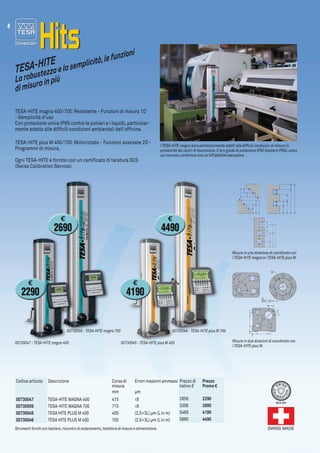

6. 6
0
0
0
Y
X
0
A
6x
ø ... A
Codice articolo Descrizione Corsa di
misura
Errori massimi ammessi
mm µm
00730047 TESA-HITE MAGNA 400 415 <8
00730059 TESA-HITE MAGNA 700 715 <8
00730045 TESA HITE PLUS M 400 405 (2,5+3L) µm (L in m)
00730046 TESA HITE PLUS M 400 705 (2,5+3L) µm (L in m)
Misure in una direzione di coordinata con
i TESA-HITE magna e i TESA-HITE plus M.
Misure in due direzioni di coordinate con
i TESA-HITE plus M.
00730047 - TESA-HITE magna 400
00730046 - TESA-HITE plus M 700
00730045 - TESA-HITE plus M 400
00730059 - TESA-HITE magna 700
I TESA-HITE magna sono particolarmente adatti alle difficili condizioni di misura in
prossimità dei centri di lavorazione.Il loro grado di protezione IP55 (tastiera IP65),unico
sul mercato,conferisce loro un'affidabilità esemplare.
TESA-HITE
Larobustezzaelasemplicità,lefunzioni
dimisurainpiù
TESA-HITE magna 400/700:Resistente - Funzioni di misura 1D
- Semplicità d'uso
Con protezione unica IP65 contro le polveri e i liquidi, particolar-
mente adatto alle difficili condizioni ambientali dell'officina.
TESA-HITE plus M 400/700:Motorizzato - Funzioni avanzate 2D -
Programmi di misura.
Ogni TESA-HITE è forntio con un certificato di taratura SCS
(Swiss Calibration Service).
Strumenti forniti con tastiera,riscontro di azzeramento,tastatore di misura e alimentatore.
Prezzo di
listino €
Prezzo
Promo €
2856 2290
3356 2690
5469 4190
5980 4490
€
2290
€
4190
€
2690
€
4490

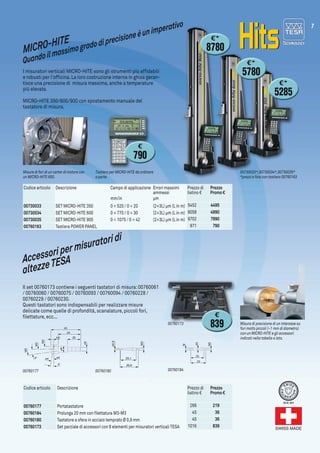

7. 7
ø4
20
45
ø6
ø4
M3
M3
M3
4,5
34
ø9
23
ø4
M3
20
M
26,6
ø0,9
M3
23,1
Codice articolo Descrizione Campo di applicazione Errori massimi
ammessi
mm/in µm
00730033 SET MICRO-HITE 350 0 ÷ 520 / 0 ÷ 20 (2+3L) µm (L in m)
00730034 SET MICRO-HITE 600 0 ÷ 770 / 0 ÷ 30 (2+3L) µm (L in m)
00730035 SET MICRO-HITE 900 0 ÷ 1075 / 0 ÷ 42 (2+3L) µm (L in m)
00760163 Tastiera POWER PANEL
Codice articolo Descrizione
00760177 Portatastatore
00760184 Prolunga 20 mm con filettatura M3-M3
00760180 Tastatore a sfera in acciaio temprato Ø 0,9 mm
00760173 Set parziale di accessori con 8 elementi per misuratori verticali TESA
00760177 0076018400760180
00730033*,00730034*,00730035*
*prezzi e foto con tastiera 00760163
00760173
Misure di fori di un carter di motore con
un MICRO-HITE 600.
Tastiera per MICRO-HITE da ordinare
a parte.
Misura di precisione di un interasse su
fori molto piccoli (~1 mm di diametro)
con un MICRO-HITE e gli accessori
indicati nella tabella a lato.
MICRO-HITE
Accessoripermisuratoridi
altezzeTESA
Quandoilmassimogradodiprecisioneèunimperativo
I misuratori verticali MICRO-HITE sono gli strumenti più affidabili
e robusti per l'officina. La loro costruzione interna in ghisa garan-
tisce una precisione di misura massima, anche a temperature
più elevate.
MICRO-HITE 350/600/900 con spostamento manuale del
tastatore di misura.
Il set 00760173 contiene i seguenti tastatori di misura:00760061
/ 00760060 / 00760075 / 00760093 / 00760094 / 00760228 /
00760229 / 00760230.
Questi tastatori sono indispensabili per realizzare misure
delicate come quelle di profondità, scanalature, piccoli fori,
filettature, ecc...
Prezzo di
listino €
Prezzo
Promo €
266 219
45 36
45 36
1016 839
Prezzo di
listino €
Prezzo
Promo €
5452 4495
6058 4990
9702 7990
971 790
€
790
€
839
€*
8780
€*
5780
€*
5285

8. TESA SA – Bugnon 38 – CH-1020 Renens – Switzerland – Tel. +41(0)21 633 16 00 – Fax +41(0)21 635 75 35 – www.tesagroup.com – tesa-info@hexagonmetrology.com
TESA SA Switzerland
Bugnon 38
CH-1020 Renens
Vente Suisse
Tél. +41 (0)21 633 16 00
Fax +41 (0)21 633 17 57
tesa-ventech@hexagonmetrology.com
TESA FRANCE SAS
4 rue Antoine Lavoisier
Pôle Lavoisier – Bâtiment A
F-54300 Moncel-lès-Lunéville
Tél. +33 (0)3 83 76 83 76
Fax +33 (0)3 83 74 13 16
tesa-france@hexagonmetrology.com
TESA Technology
Deutschland GmbH
Netzestraße 32
D-71638 Ludwigsburg
Tel. +49 (0)7141 8747 0
Fax +49 (0)7141 8747 88
tesa-de@hexagonmetrology.com
TESA Technology UK Ltd.
Metrology House
Halesfield 13
Telford, Shrops. TF7 4PL
Tel. +44 1952 681 349
Fax +44 1952 681 391
tesa-uk@hexagonmetrology.com
TESA Technology ITALIA s.r.l.
Via Bizzozzero, 118
IT-20032 Cormano (MI)
Tel. +39 02 663 053 69
Fax +39 02 663 090 82
tesa-italia@hexagonmetrology.com
TESA Technology Ibérica
Av. de Vizcaya s/n
Apart. 202
ES-48260 Ermua
Tel. +34 943 170 340
Fax +34 943 172 092
tesa-iberica@hexagonmetrology.com
TESA Benelux
Van Elderenlaan 1
NL-5581 WJ Waalre
Tel. +31 (0)40 222 06 08
Fax +31 (0)40 222 17 16
tesa-benelux@hexagonmetrology.com
Codice
articolo
Descrizione Campo di misura Risolu-
zione
Errori massimi
ammessi

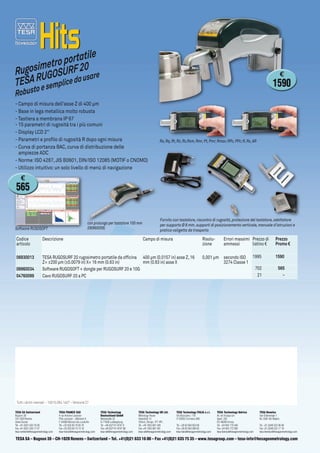

06930013 TESA RUGOSURF 20 rugosimetro portatile da officina
Z= ±200 μm (±0.0079 in) X= 16 mm (0.63 in)
400 μm (0.0157 in) asse Z,16
mm (0.63 in) asse X
0,001 μm secondo ISO
3274 Classe 1
06960034 Software RUGOSOFT + dongle per RUGOSURF 20 e 10G
04760099 Cavo RUGOSURF 20 a PC
Ra,Rq,Rt,Rz,Rc,Rsm,Rmr,Pt,Pmr;Rmax;RPc,PPc;R,Rx,AR
con prolunga per tastatore 100 mm
(06960056)Software RUGOSOFT
Fornito con tastatore,riscontro di rugosità,protezione del tastatore,adattatore
per supporto Ø 8 mm,supporti di posizionamento verticale,manuale d'istruzioni e
pratica valigetta da trasporto
Rugosimetroportatile
TESARUGOSURF20
Robustoesemplicedausare
- Campo di misura dell'asse Z di 400 μm
- Base in lega metallica molto robusta
- Tastiera a membrana IP 67
- 15 parametri di rugosità tra i più comuni
- Display LCD 2''
- Parametri e profilo di rugosità R dopo ogni misura
- Curva di portanza BAC, curva di distribuzione delle
ampiezze ADC
- Norme:ISO 4287,JIS B0601, DIN/ISO 12085 (MOTIF o CNOMO)
- Utilizzo intuitivo:un solo livello di menù di navigazione
Tutti i diritti riservati – 10015.084.1407 – Versione 27
Prezzo di
listino €
Prezzo
Promo €
1995 1590
702 565
21 -
€
1590
€
565
