1. 光纖跳接線
鄭佳昇

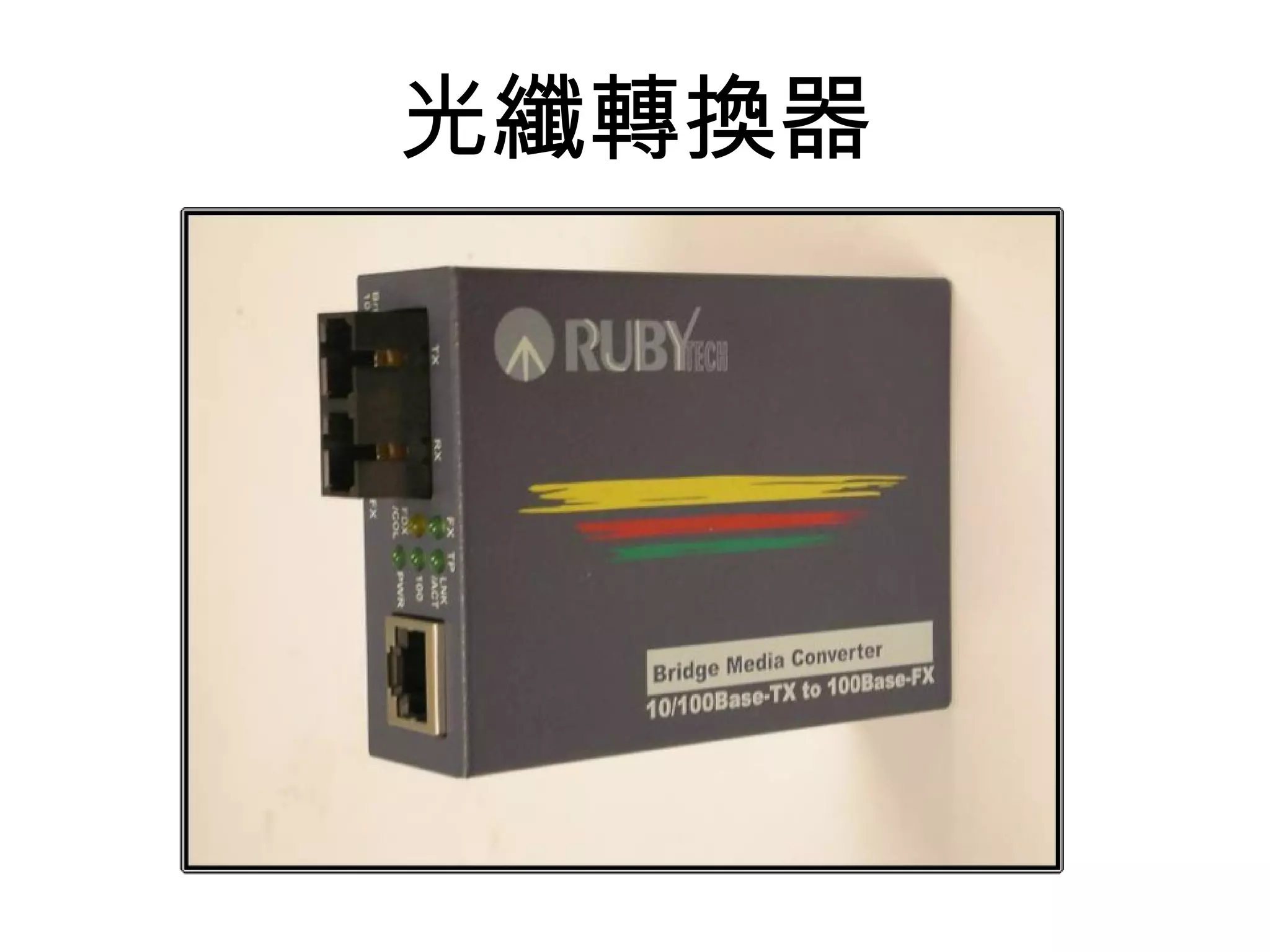

2. 光纖轉換器

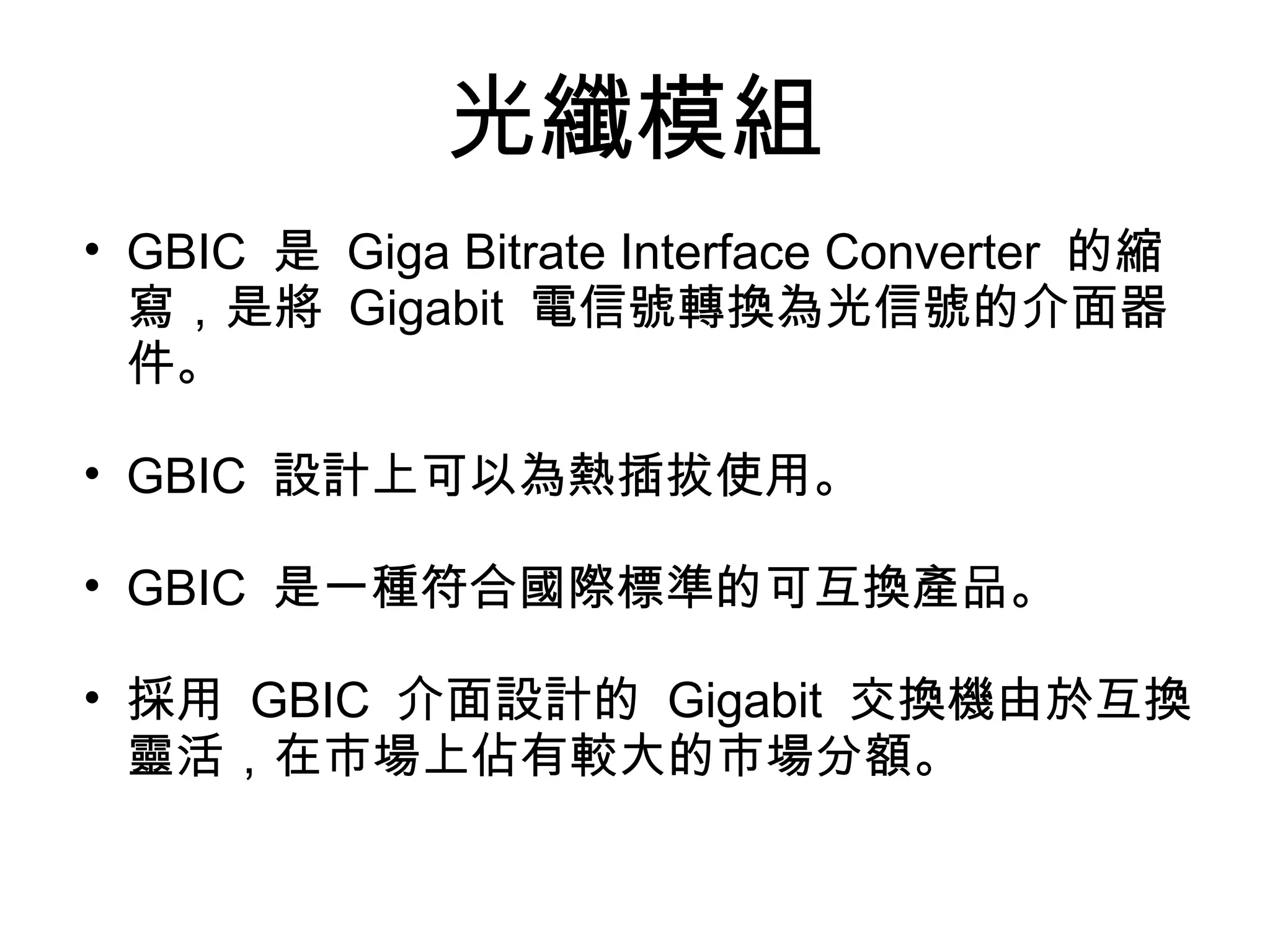

3. 光纖模組
• GBIC 是 Giga Bitrate Interface Converter 的縮
寫，是將 Gigabit 電信號轉換為光信號的介面器
件。
• GBIC 設計上可以為熱插拔使用。
• GBIC 是一種符合國際標準的可互換產品。
• 採用 GBIC 介面設計的 Gigabit 交換機由於互換
靈活，在市場上佔有較大的市場分額。

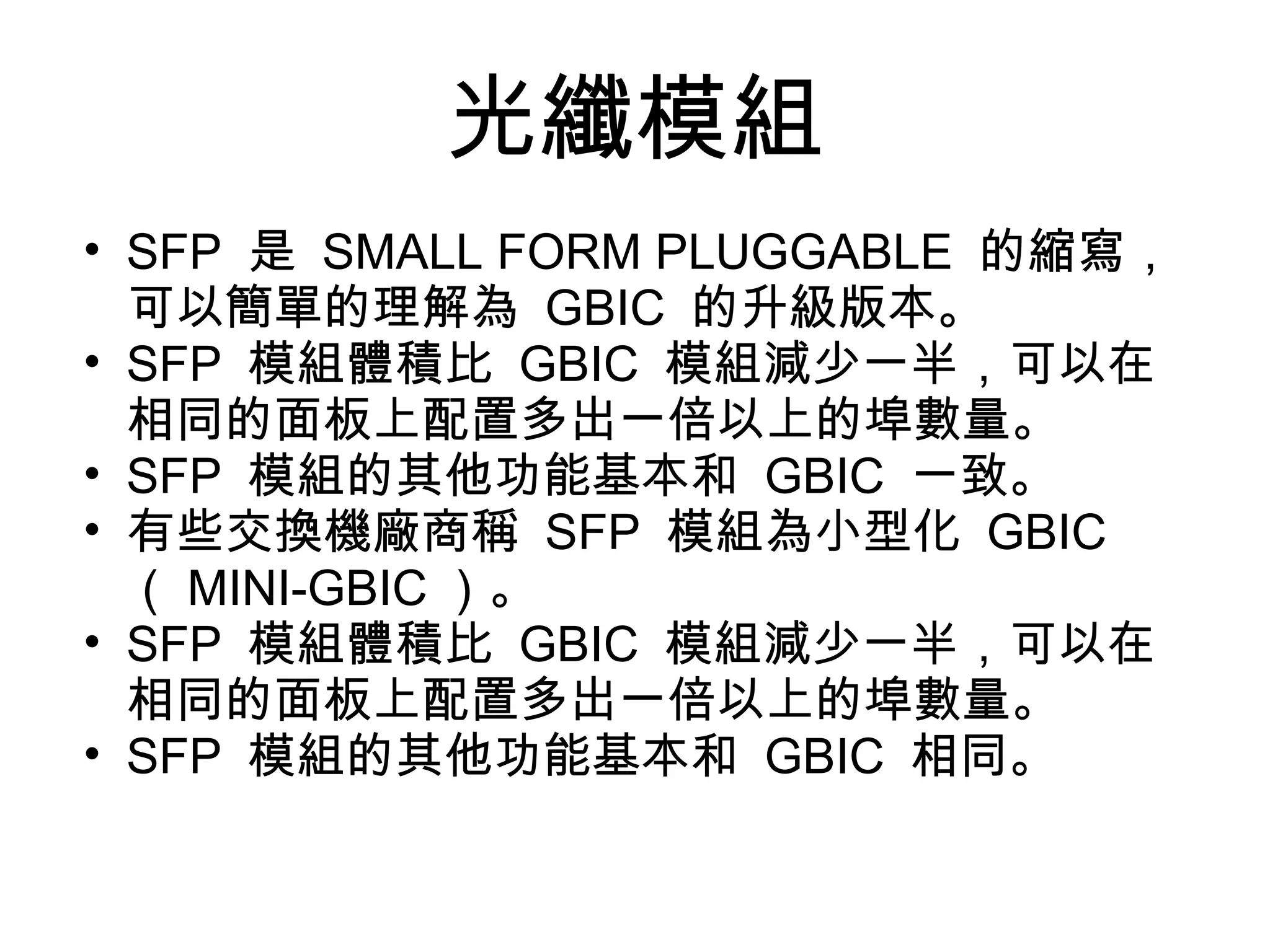

4. 光纖模組
• SFP 是 SMALL FORM PLUGGABLE 的縮寫，
可以簡單的理解為 GBIC 的升級版本。
• SFP 模組體積比 GBIC 模組減少一半，可以在
相同的面板上配置多出一倍以上的埠數量。
• SFP 模組的其他功能基本和 GBIC 一致。
• 有些交換機廠商稱 SFP 模組為小型化 GBIC
（ MINI-GBIC ）。
• SFP 模組體積比 GBIC 模組減少一半，可以在
相同的面板上配置多出一倍以上的埠數量。
• SFP 模組的其他功能基本和 GBIC 相同。

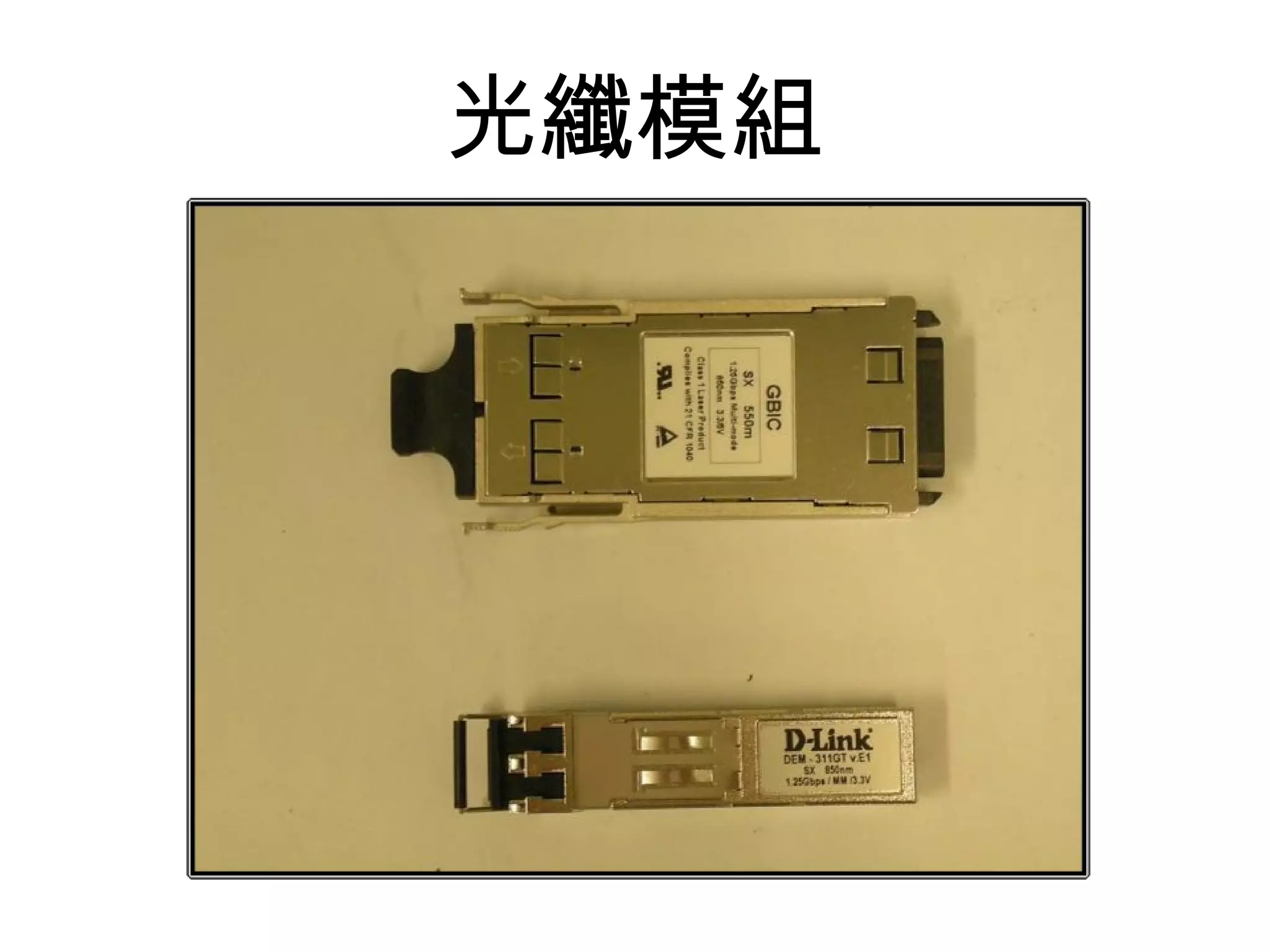

5. 光纖模組

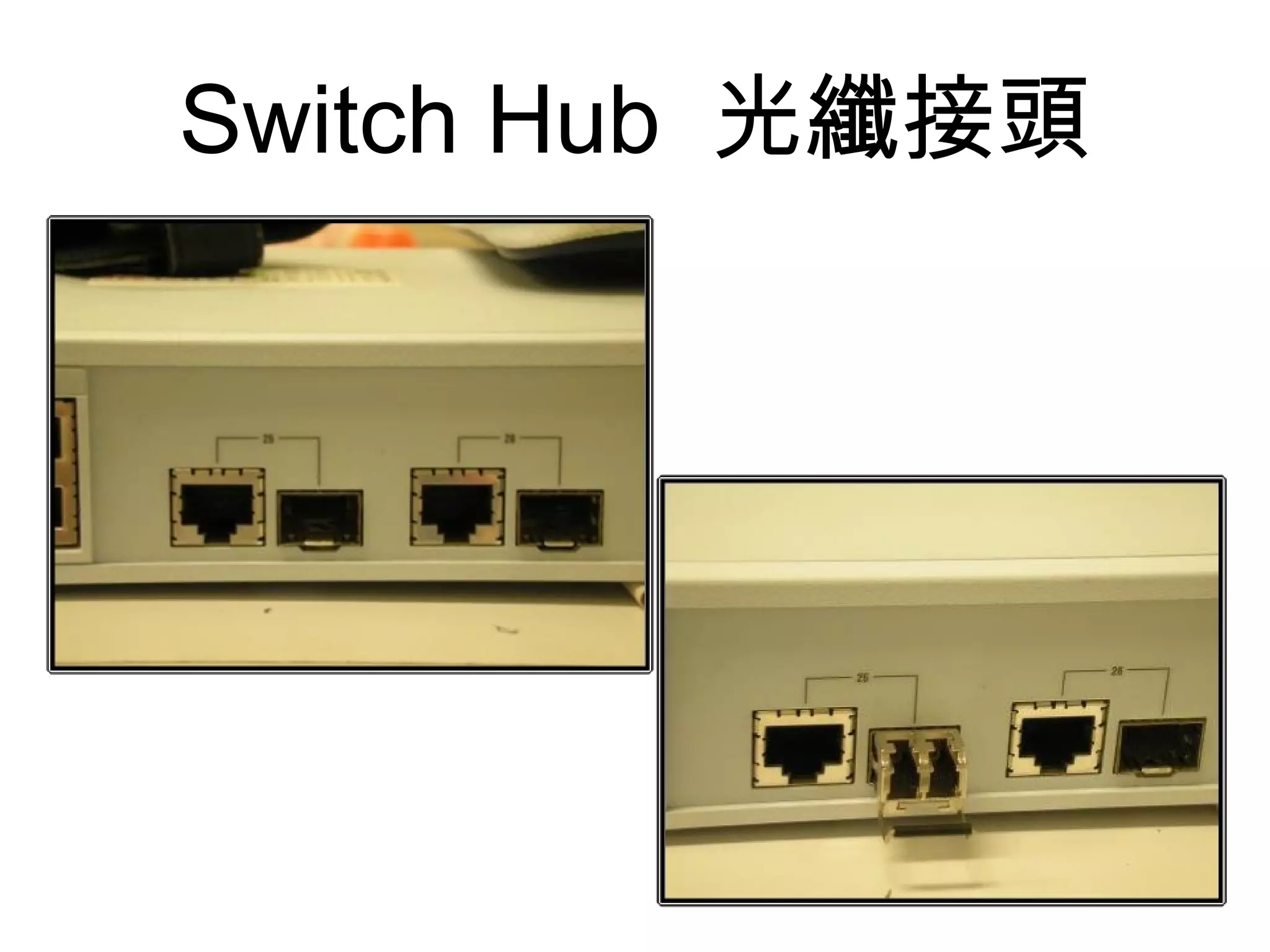

6. Switch Hub 光纖接頭

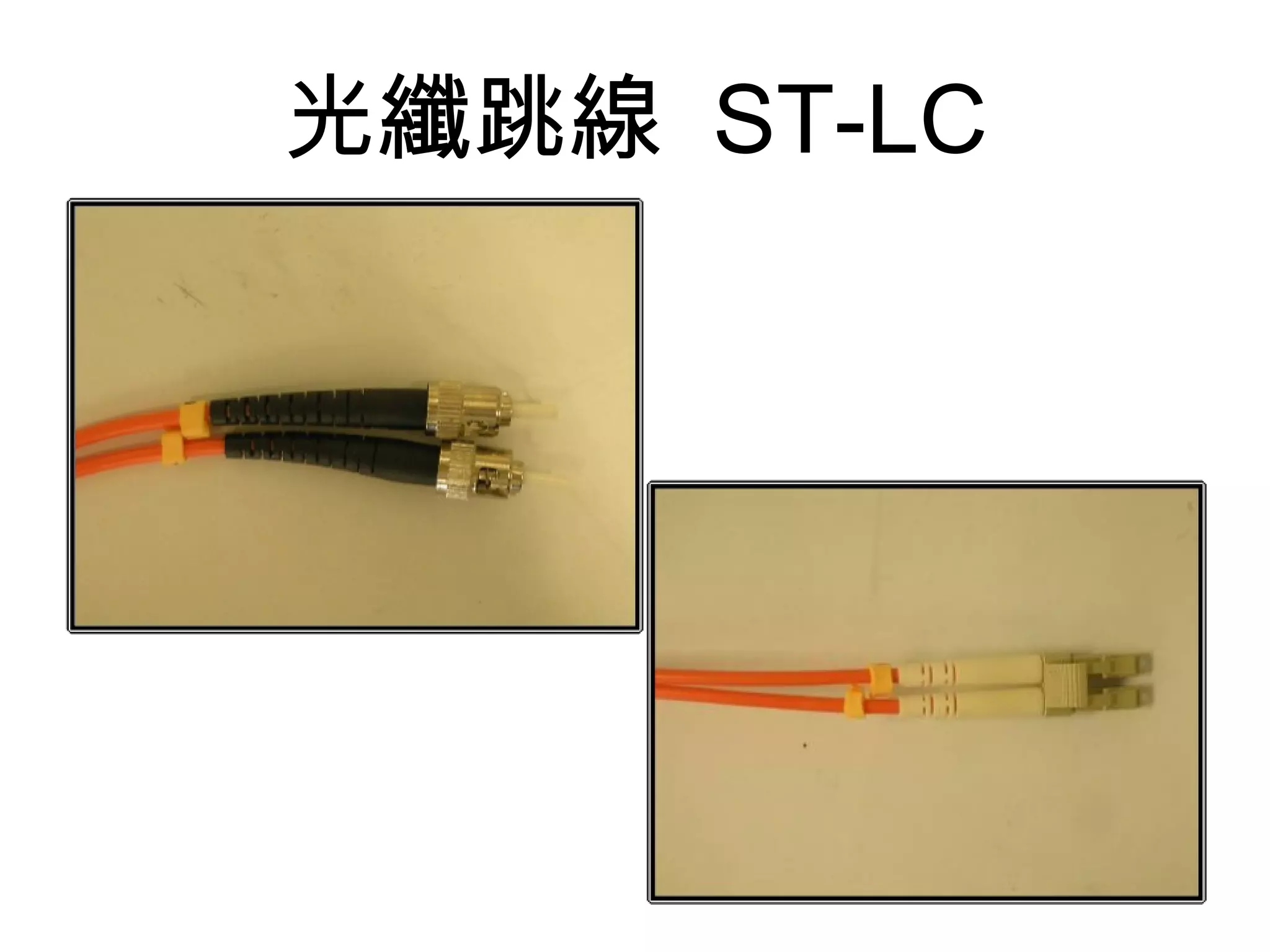

7. 光纖跳線 ST-LC

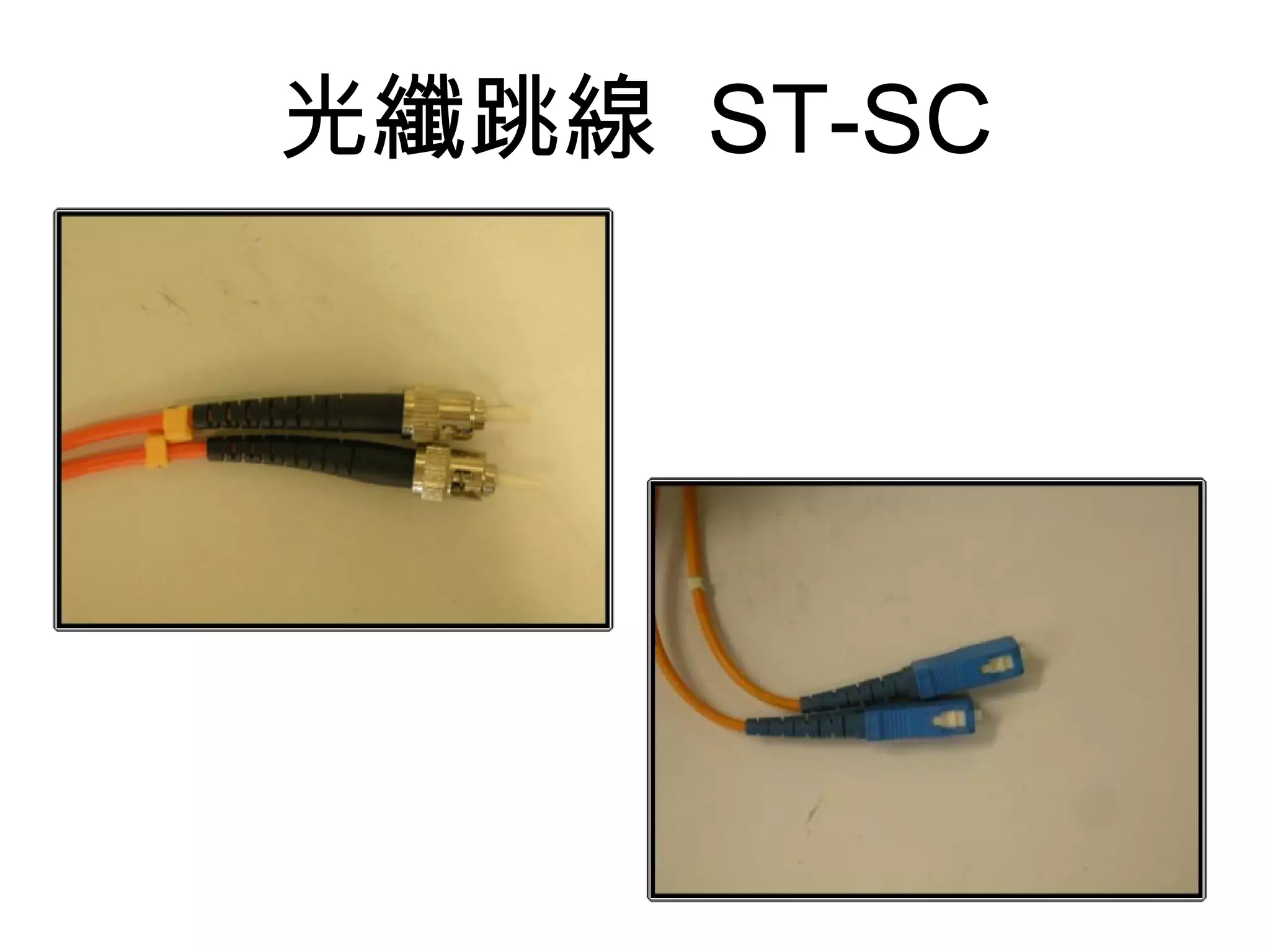

8. 光纖跳線 ST-SC

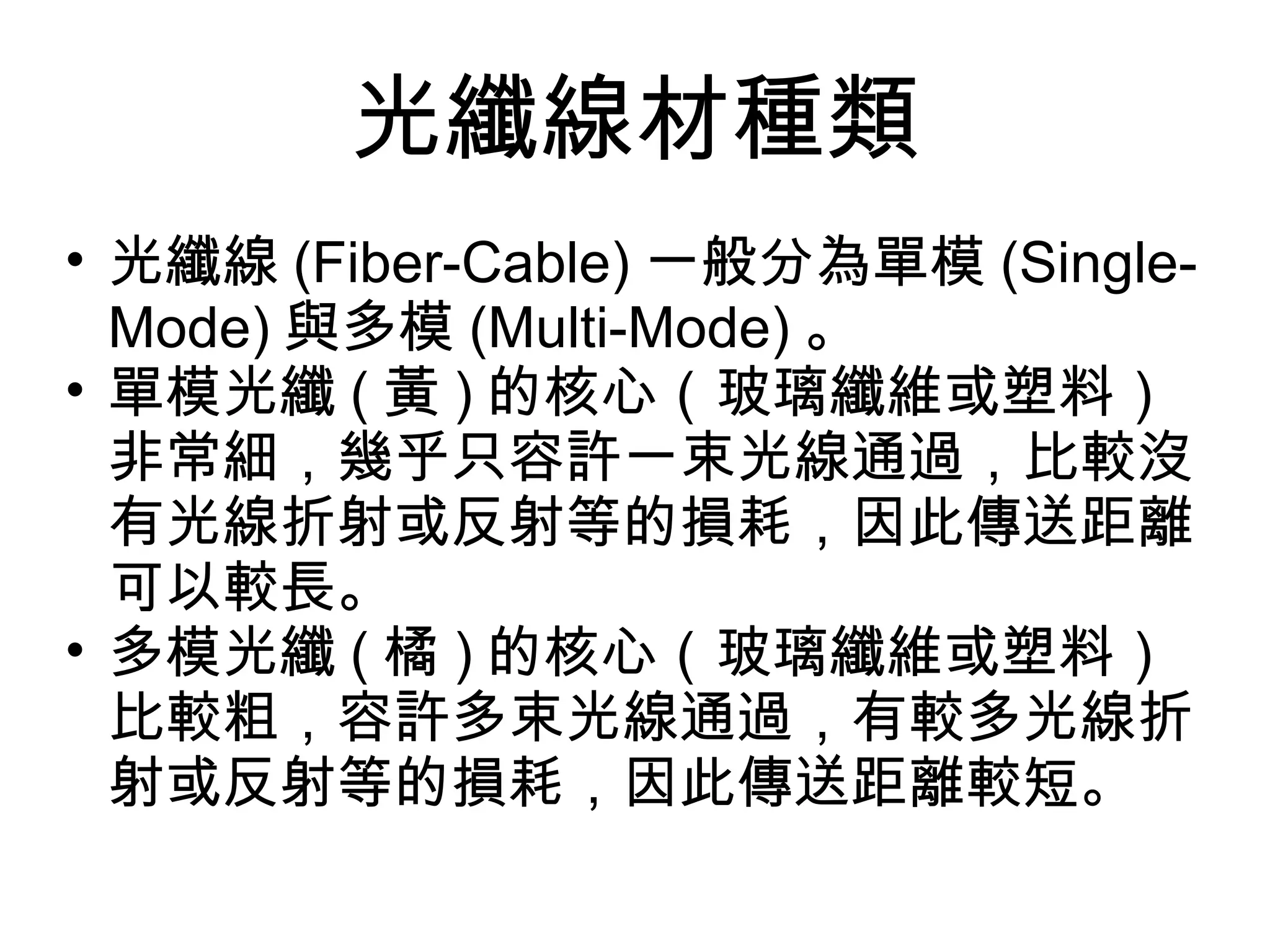

9. 光纖線材種類
• 光纖線 (Fiber-Cable) 一般分為單模 (Single-
Mode) 與多模 (Multi-Mode) 。
• 單模光纖 ( 黃 ) 的核心（玻璃纖維或塑料）
非常細，幾乎只容許一束光線通過，比較沒
有光線折射或反射等的損耗，因此傳送距離
可以較長。
• 多模光纖 ( 橘 ) 的核心（玻璃纖維或塑料）
比較粗，容許多束光線通過，有較多光線折
射或反射等的損耗，因此傳送距離較短。

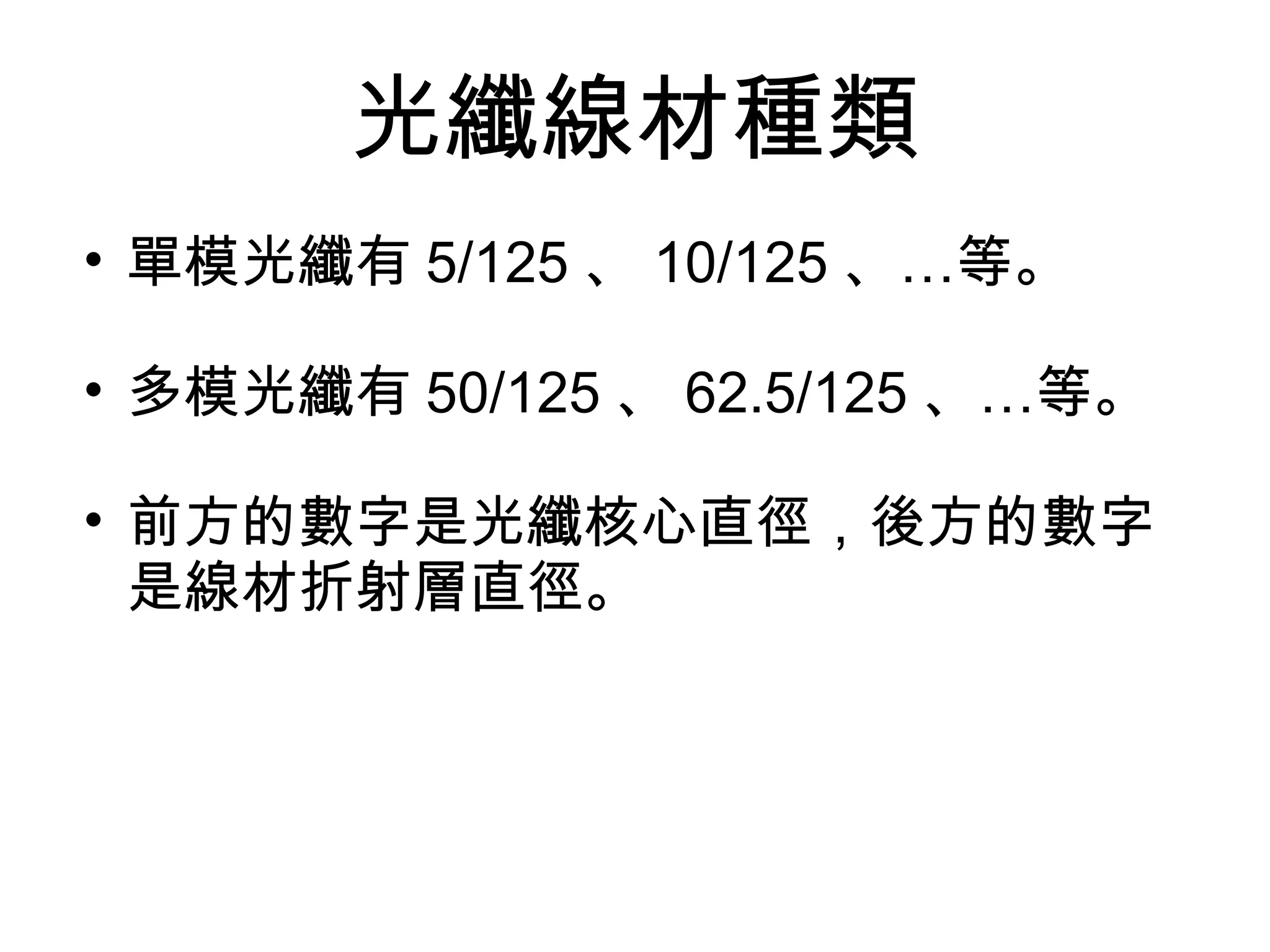

10. 光纖線材種類
• 單模光纖有 5/125 、 10/125 、…等。
• 多模光纖有 50/125 、 62.5/125 、…等。
• 前方的數字是光纖核心直徑，後方的數字
是線材折射層直徑。

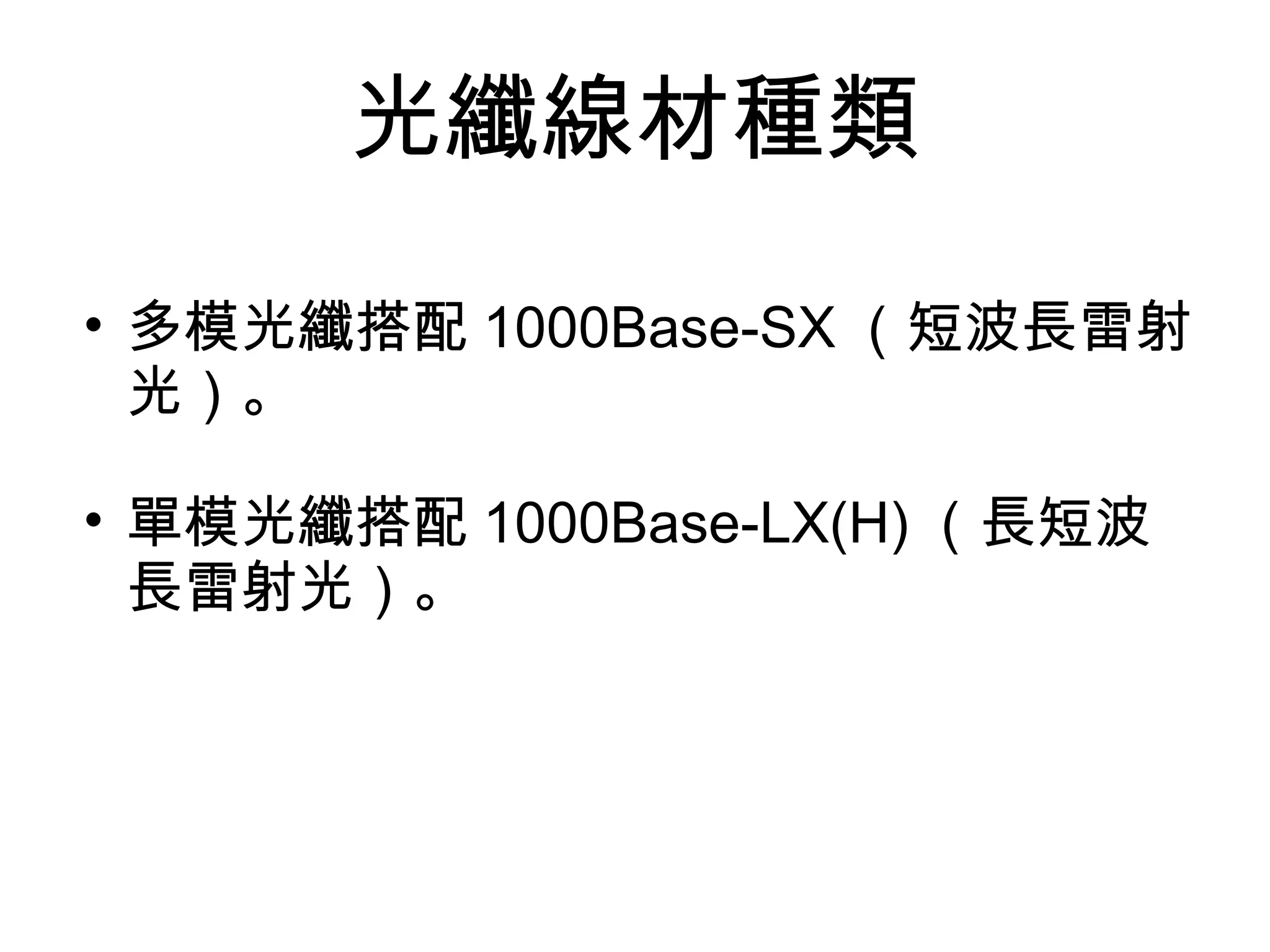

11. 光纖線材種類
• 多模光纖搭配 1000Base-SX （短波長雷射
光）。
• 單模光纖搭配 1000Base-LX(H) （長短波
長雷射光）。

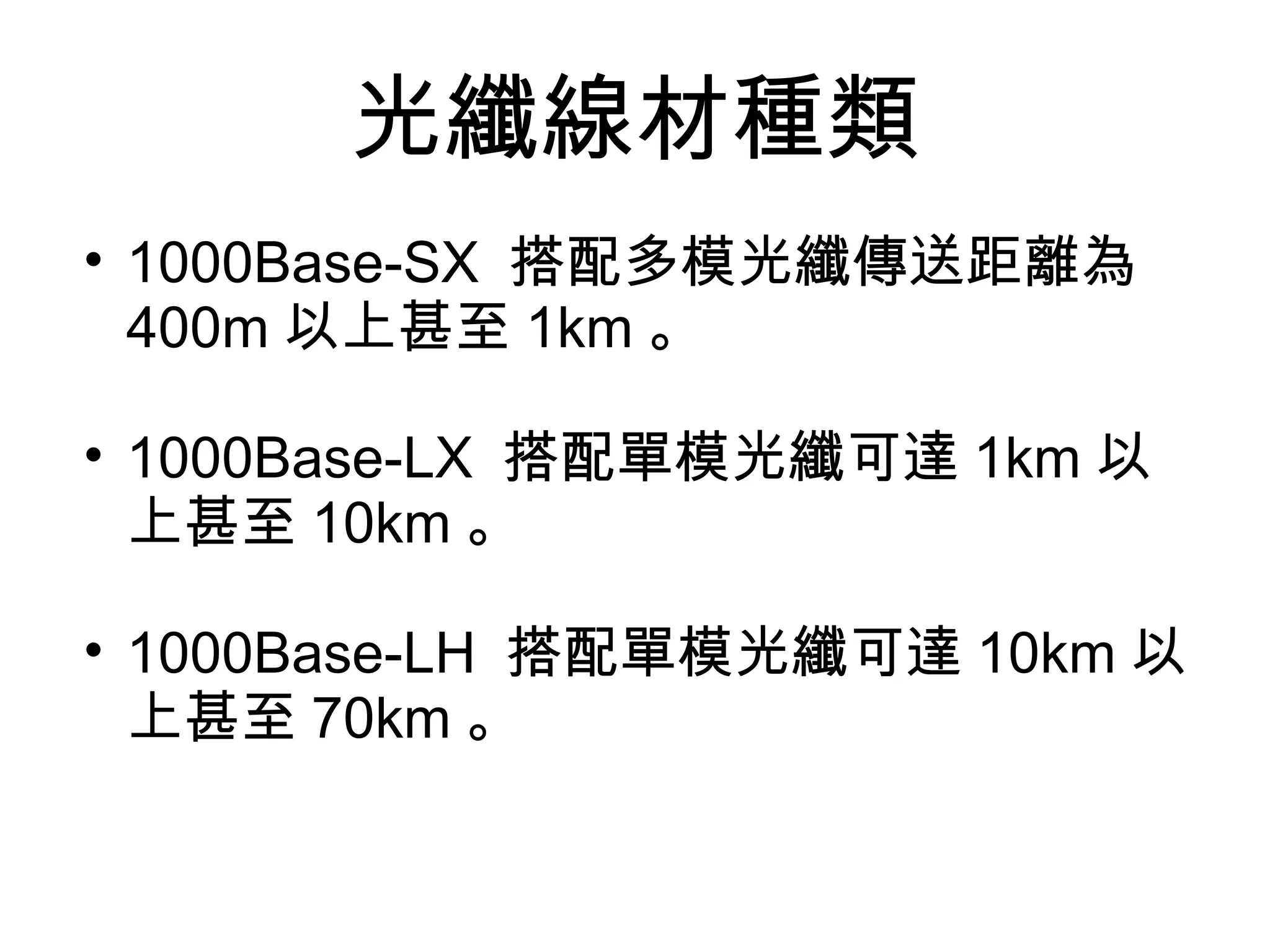

12. 光纖線材種類
• 1000Base-SX 搭配多模光纖傳送距離為
400m 以上甚至 1km 。
• 1000Base-LX 搭配單模光纖可達 1km 以
上甚至 10km 。
• 1000Base-LH 搭配單模光纖可達 10km 以
上甚至 70km 。
