exp. 7 robatori de corrent mentre sigui possible
I B T2  < I B T1  perquè R2 < R1 quan T2 comença a ser passant, la I no passa per R1 perquè no troba resistència per T2, llavors I B T1  = 0; i T1 es bloqueja (interruptor obert)

el LED vermell s'il·lumina una mica pel corrent de base I B T2

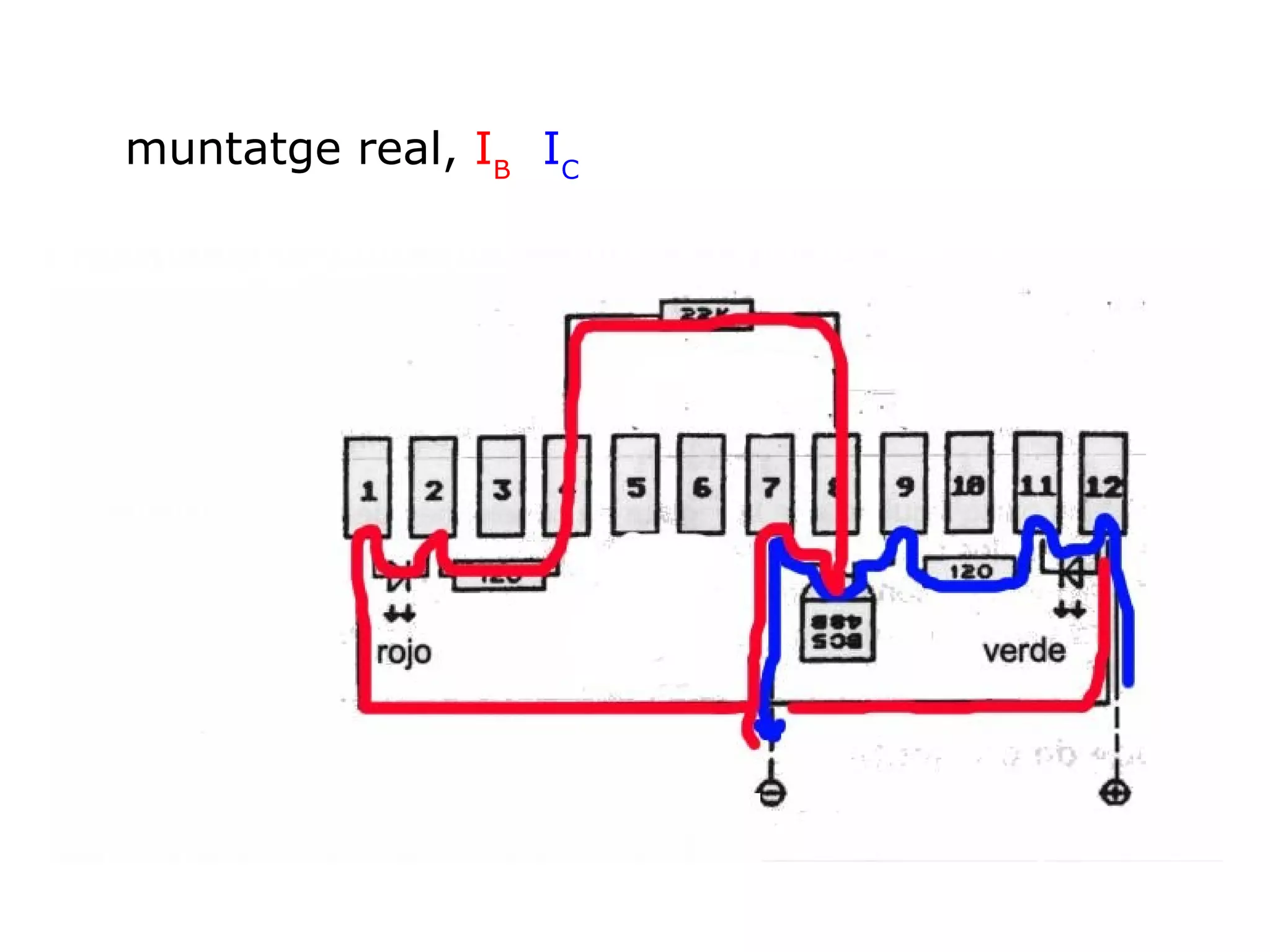

muntatge real,  I B   I C

Experiencia 7

  • 1.
    exp. 7 robatoride corrent mentre sigui possible
  • 2.
    I B T2 < I B T1 perquè R2 < R1 quan T2 comença a ser passant, la I no passa per R1 perquè no troba resistència per T2, llavors I B T1 = 0; i T1 es bloqueja (interruptor obert)
  • 3.
  • 4.

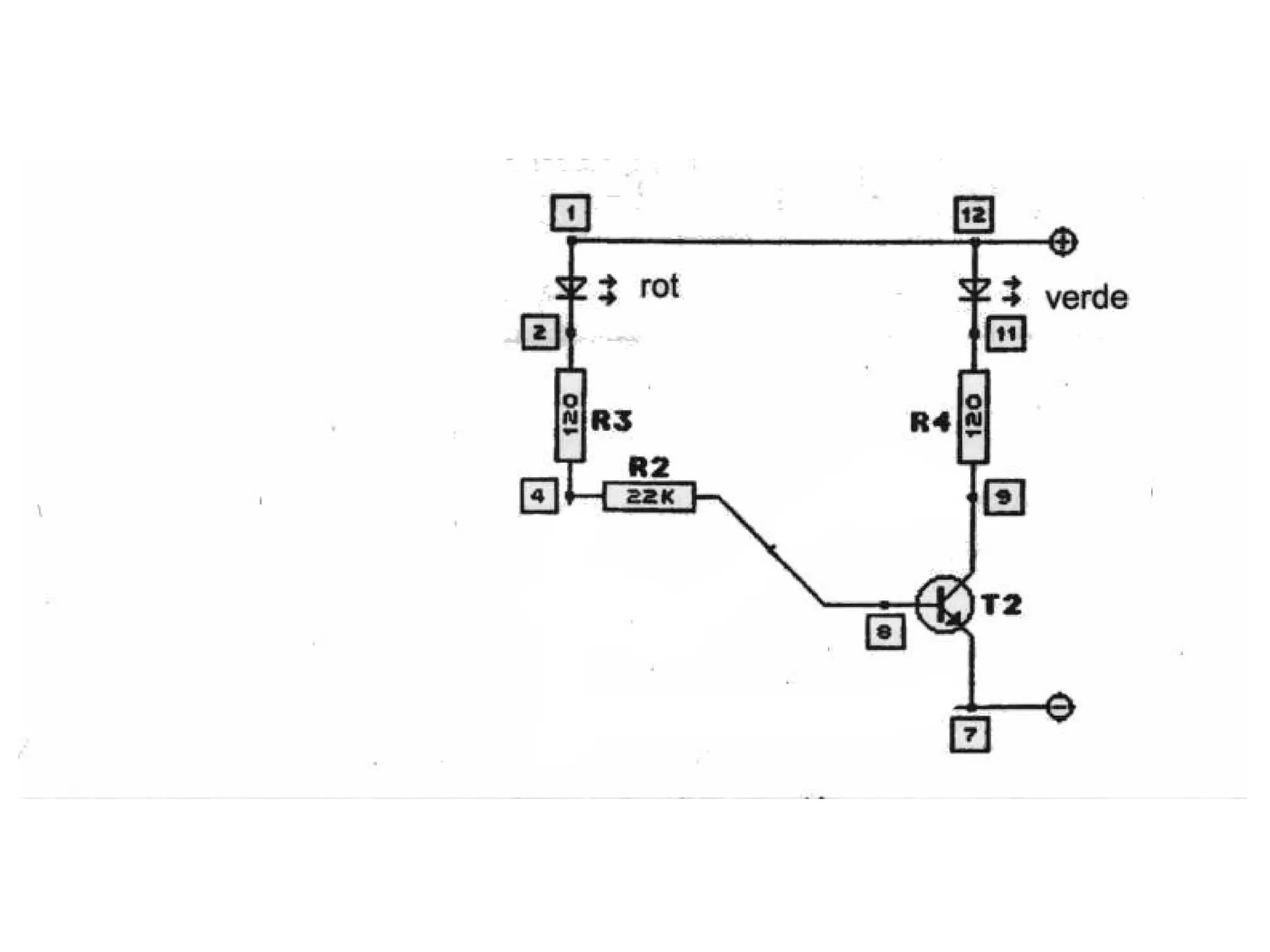

    el LED vermells'il·lumina una mica pel corrent de base I B T2
  • 5.
  • 6.
  • 7.
