1. República Bolivariana De Venezuela
Ministerio Del Poder Popular Para La Educación
I.U.P “Santiago Mariño”
Porlamar – Edo. Nueva Esparta
PREDIMENSIONADO DE
COLUMNAS
Realizado por:
C.I.26.082.674.Rosario Marianni
C.I.26.163.510. Valdivieso Laura
Arquitectura
Estructura lll
Porlamar, Noviembre de 2015

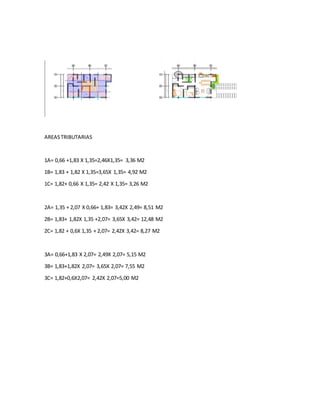

2. AREASTRIBUTARIAS
1A= 0,66 +1,83 X 1,35=2,46X1,35= 3,36 M2
1B= 1,83 + 1,82 X 1,35=3,65X 1,35= 4,92 M2
1C= 1,82+ 0,66 X 1,35= 2,42 X 1,35= 3,26 M2
2A= 1,35 + 2,07 X 0,66+ 1,83= 3,42X 2,49= 8,51 M2
2B= 1,83+ 1,82X 1,35 +2,07= 3,65X 3,42= 12,48 M2
2C= 1,82 + 0,6X 1,35 + 2,07= 2,42X 3,42= 8,27 M2
3A= 0,66+1,83 X 2,07= 2,49X 2,07= 5,15 M2
3B= 1,83+1,82X 2,07= 3,65X 2,07= 7,55 M2
3C= 1,82+0,6X2,07= 2,42X 2,07=5,00 M2

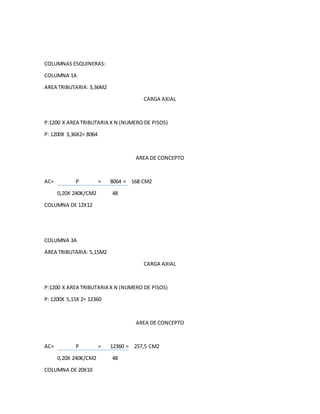

3. COLUMNAS ESQUINERAS:
COLUMNA 1A
AREA TRIBUTARIA: 3,36M2
CARGA AXIAL
P:1200 X AREA TRIBUTARIA X N (NUMERO DE PISOS)
P: 1200X 3,36X2= 8064
AREA DE CONCEPTO
AC= P = 8064 = 168 CM2
0,20X 240K/CM2 48
COLUMNA DE 12X12
COLUMNA 3A
AREA TRIBUTARIA: 5,15M2
CARGA AXIAL
P:1200 X AREA TRIBUTARIA X N (NUMERO DE PISOS)
P: 1200X 5,15X 2= 12360
AREA DE CONCEPTO
AC= P = 12360 = 257,5 CM2
0,20X 240K/CM2 48
COLUMNA DE 20X10

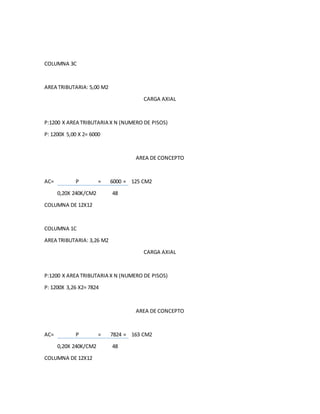

4. COLUMNA 3C
AREA TRIBUTARIA: 5,00 M2
CARGA AXIAL
P:1200 X AREA TRIBUTARIA X N (NUMERO DE PISOS)
P: 1200X 5,00 X 2= 6000
AREA DE CONCEPTO
AC= P = 6000 = 125 CM2
0,20X 240K/CM2 48
COLUMNA DE 12X12
COLUMNA 1C
AREA TRIBUTARIA: 3,26 M2
CARGA AXIAL
P:1200 X AREA TRIBUTARIA X N (NUMERO DE PISOS)
P: 1200X 3,26 X2= 7824
AREA DE CONCEPTO
AC= P = 7824 = 163 CM2
0,20X 240K/CM2 48
COLUMNA DE 12X12

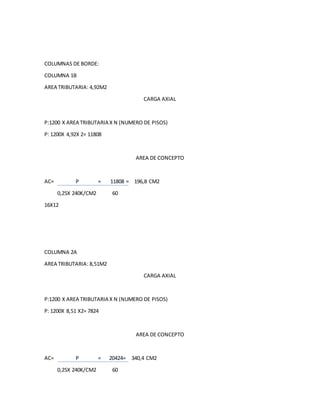

5. COLUMNAS DE BORDE:
COLUMNA 1B
AREA TRIBUTARIA: 4,92M2
CARGA AXIAL
P:1200 X AREA TRIBUTARIA X N (NUMERO DE PISOS)
P: 1200X 4,92X 2= 11808
AREA DE CONCEPTO
AC= P = 11808 = 196,8 CM2
0,25X 240K/CM2 60
16X12
COLUMNA 2A
AREA TRIBUTARIA: 8,51M2
CARGA AXIAL
P:1200 X AREA TRIBUTARIA X N (NUMERO DE PISOS)
P: 1200X 8,51 X2= 7824
AREA DE CONCEPTO
AC= P = 20424= 340,4 CM2
0,25X 240K/CM2 60

6. COLUMNA DE 16X12
COLUMNA 2C
AREA TRIBUTARIA: 8,27 M2
CARGA AXIAL
P:1200 X AREA TRIBUTARIA X N (NUMERO DE PISOS)
P: 1200X 8,27 X 2= 19848
AREA DE CONCEPTO
AC= P = 19848 = 330,8CM2
0,25X 240K/CM2 60
COLUMNA DE 17X16
COLUMNA 3B
AREA TRIBUTARIA: 7,55M2
CARGA AXIAL
P:1200 X AREA TRIBUTARIA X N (NUMERO DE PISOS)
P: 1200X 7,55 X 2= 18120
AREA DE CONCEPTO
AC= P = 18120 = 302 CM2
0,25X 240K/CM2 60
COLUMNA DE 16X16

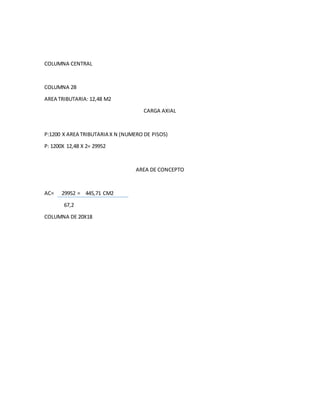

7. COLUMNA CENTRAL
COLUMNA 2B
AREA TRIBUTARIA: 12,48 M2
CARGA AXIAL
P:1200 X AREA TRIBUTARIA X N (NUMERO DE PISOS)
P: 1200X 12,48 X 2= 29952
AREA DE CONCEPTO
AC= 29952 = 445,71 CM2
67,2
COLUMNA DE 20X18

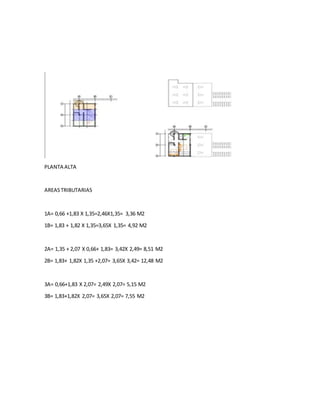

8. PLANTA ALTA
AREASTRIBUTARIAS
1A= 0,66 +1,83 X 1,35=2,46X1,35= 3,36 M2
1B= 1,83 + 1,82 X 1,35=3,65X 1,35= 4,92 M2
2A= 1,35 + 2,07 X 0,66+ 1,83= 3,42X 2,49= 8,51 M2
2B= 1,83+ 1,82X 1,35 +2,07= 3,65X 3,42= 12,48 M2
3A= 0,66+1,83 X 2,07= 2,49X 2,07= 5,15 M2
3B= 1,83+1,82X 2,07= 3,65X 2,07= 7,55 M2

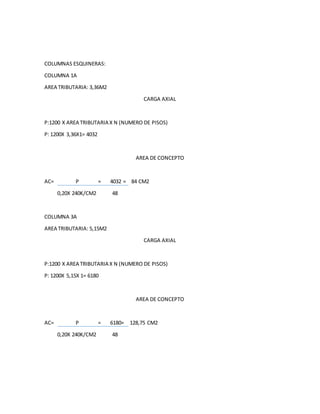

9. COLUMNAS ESQUINERAS:
COLUMNA 1A
AREA TRIBUTARIA: 3,36M2
CARGA AXIAL
P:1200 X AREA TRIBUTARIA X N (NUMERO DE PISOS)
P: 1200X 3,36X1= 4032
AREA DE CONCEPTO
AC= P = 4032 = 84 CM2
0,20X 240K/CM2 48
COLUMNA 3A
AREA TRIBUTARIA: 5,15M2
CARGA AXIAL
P:1200 X AREA TRIBUTARIA X N (NUMERO DE PISOS)
P: 1200X 5,15X 1= 6180
AREA DE CONCEPTO
AC= P = 6180= 128,75 CM2
0,20X 240K/CM2 48

10. COLUMNAS DE BORDE:
COLUMNA 1B
AREA TRIBUTARIA: 4,92M2
CARGA AXIAL
P:1200 X AREA TRIBUTARIA X N (NUMERO DE PISOS)
P: 1200X 4,92X 1 = 5904
AREA DE CONCEPTO
AC= P = 5904 = 98,4 CM2
0,25X 240K/CM2 60
COLUMNA 2A
AREA TRIBUTARIA: 8,51M2
CARGA AXIAL
P:1200 X AREA TRIBUTARIA X N (NUMERO DE PISOS)
P: 1200X 8,51 X= 10212
AREA DE CONCEPTO
AC= P = 10212= 170,2 CM2
0,25X 240K/CM2 60

11. COLUMNA 3B
AREA TRIBUTARIA: 7,55M2
CARGA AXIAL
P:1200 X AREA TRIBUTARIA X N (NUMERO DE PISOS)
P: 1200X 7,55 X 1 =9060
AREA DE CONCEPTO
AC= P = 18120 = 151 CM2
0,25X 240K/CM2 60
COLUMNA CENTRAL
COLUMNA 2B
AREA TRIBUTARIA: 12,48 M2
CARGA AXIAL
P:1200 X AREA TRIBUTARIA X N (NUMERO DE PISOS)
P: 1200X 12,48 X 1= 14,976
AREA DE CONCEPTO
AC= 14976 = 222,85 CM2
67,2
